UPSdelatorredeDellt
500 W, 1000 W y 1920/1500 W
Inicio de
su sistema
H900N, J715N, K788N, H914N, J716N, K789N
www.dell.com | support.dell.com
Notas y advertencias
NOTA: Una NOTA indica información importante que lo ayuda a utilizar mejor el software.
PELIGRO: Un PELIGRO indica una situación inminentemente peligrosa que, si no se evita, dará como resultado la
muerte o una lesión grave.
AVISO: Una ADVERTENCIA indica una situación potencialmente peligrosa que, si no se evita, podría dar como
resultado la muerte o una lesión.
PRECAUCIÓN: Una PRECAUCIÓN indica una situación potencialmente peligrosa que, si no se evita, puede dar
como resultado una lesión moderada o menor, o en incidentes de daño de la propiedad.
PELIGRO: Cumpla con la siguiente instrucción para evitar una situación inminentemente peligrosa que, de no
evitarse, dará como resultado la muerte o una lesión grave:
S Esta UPS contiene VOLTAJES LETALES. SÓLO EL PERSONAL DE SERVICIO AUTORIZADO
debe realizar las reparaciones y el servicio. SÓLO EL PERSONAL DE SERVICIO AUTORIZADO
dentro de la UPS.
La información de este documento se encuentra sujeta a cambios sin previo aviso.
E 2009 Dell Inc. Todos los derechos reservados.
Queda estrictamente prohibida cualquier forma de reproducción sin el previo consentimiento de Dell Inc. por escrito.
Marcas comerciales utilizadas en este texto: Dell yellogotipodeDELL son marcas comerciales de Dell Inc.; Phillips es una marca
comercial registrada de Phillips Screw Company.
Es posible que en este documento se utilicen otras marcas y nombres comerciales para hacer referencia a las entidades que responden a
dichas marcas y nombres o a sus productos. Dell Inc. niega cualquier interés en la propiedad de las marcas y nombres comerciales de
terceros.
julio de 2009
Características del sistema
Al brindar rendimiento y confiabilidad sobresalientes, los beneficios exclusivos de la UPS incluyen:
S Regulación del aumento y la reducción de voltaje que garantiza un voltaje constante para la carga,
corrigiendo así las fluctuaciones.
S Capacidad de a rranque en batería para poner en funcionamiento la UPS aun cuando el suministro
eléctriconoestédisponible.
S Tiempo de ejecución con un Módulo de batería externa opcional (EBM) para los modelos de UPS
1000-1920 W.
S Dos puertos de comunicación estándar (USB y puerto serie).
S Tarjetas opcionales Tarjeta de gestión de red de Dell con capacidades de comunicación mejoradas
para lograr mayor control y protección del suministro eléctrico.
S Protector transitorio de redes que preserva a su equipo de comunicaciones en red de las
sobretensiones.
S El manejo avanzado del suministro eléctrico con Software de Gestión de UPS de Dell permite el
apagado ordenado y la supervisión del suministro eléctrico.
S El apagado secuencial y la gestión de carga mediante grupos de receptáculos separados que se
denominan segmentos de carga.
S Firmware que se actualiza fácilmente sin necesidad de llamar al cliente.
S Respaldado por las aprobaciones de agencias a nivel mundial.
Características del sistema
|
49
Búsqueda de información
PRECAUCIÓN: El documento Información Ambiental, Regulatoria y de Seguridad brinda información
regulatoria y sobre seguridad importante.
¿Qué está buscando?
Encuéntrelo aqu
S La guía del usuario para mi UPS
DiscodelaUPSdeDell
S La guía del usuario para la Tarjeta de gestión de red
de Dell
S Software de Gestión de UPS de Dell
NOTA: La documentación y la actualización de software se
pueden encontrar en
support.dell.com.
S Especificaciones
Guía del usuario de la UPS de Dell
S Cómo configurar los valores de la UPS
La guía del usuario está disponible en el disco de la
S Cómo diagnosticar las fallas y resolver problemas
UPS de Dell y en support.dell.com.
S Instrucciones de seguridad
Información Ambiental, Regulatoria y de Seguridad
S Información regulatoria
S Información sobre reciclado
S Información sobre seguridad
Información sobre soporte y garantía de Dell
S Términos y condiciones (sólo EE. UU.)
S Acuerdo de licencia del usuario final
S Información sobre soporte Sitio web de soporte de Dell — support.dell.com
NOTA: Seleccione su región o segmento de negocio para
visualizar el sitio de soporte correspondiente.
50
|
Búsqueda de información
Instalación y arranque
PRECAUCIÓN: Antes de realizar los procedimientos que se describen en este documento, lea y cumpla con
las instrucciones de seguridad y la información regulatoria importante en su documento Información
Ambiental, Regulatoria y de Seguridad.
PRECAUCIÓN: El gabinete es pesado [500 W: 11,6 kg (25,6 lb); 1000 W: 18,3 kg (40,3 lb); 1920/1500 W: 30,5 kg
(67,2 lb)]. Tenga precaución al desembalar y trasladar el gabinete.
En la presente sección, se describen los pasos para configurar su sistema por primera vez.
Cómo desembalar el sistema
1 Desembale el sistema e identifique cada elemento.
2 Deseche o recicle el embalaje de una manera responsable o guárdelo para un uso futuro.
Instalación y arranque
|
51
Identificación de la UPS
En la presente sección, se muestra un panel frontal y posterior de la UPS de la Torre de Dell. Consulte
la Guía del usuario de la UPS de la torre de la línea interactiva de Dell 500 W, 1000 W y 1920/1500 W
para obtener todos los detalles del panel posterior.
Panel LCD
Botón de desplazamiento
(hacia abajo o hacia delante)
Botón de selección
Botón de desplazamiento
(hacia arriba o hacia atrás)
Pestillodela
Pestillo de la
cubierta
cubierta
Figure 1. La UPS de la Torre de Dell
Compartimiento de
comunicación de la UPS
Botón de
Encendido/Apagado
Protector de red a
Puerto de comunicaciones
transitorios
Puerto USB
Dos receptáculos de 5-15
Conector EBM
(Segmento de carga 2)
Conector de entrada
Seis receptáculos de 5-15
IEC-C14
(Segmento de carga 1)
Figure 2. Panel posterior de la UPS (panel posterior 1000 W, 120 V)
52
|
Instalación y arranque
Cómo retirar la cubierta frontal de la UPS
3 Extraiga la cubierta frontal de la UPS.
Empuje las dos pestillas de la cubierta para liberar la cubierta frontal y levantarla.
Cómo extraer la cubierta de la batería
4 Desatornille el tornillo de apriete manual de l acubiertametálicadelabateríaylevantepara
extraer la cubierta.
Instalación y arranque
|
53

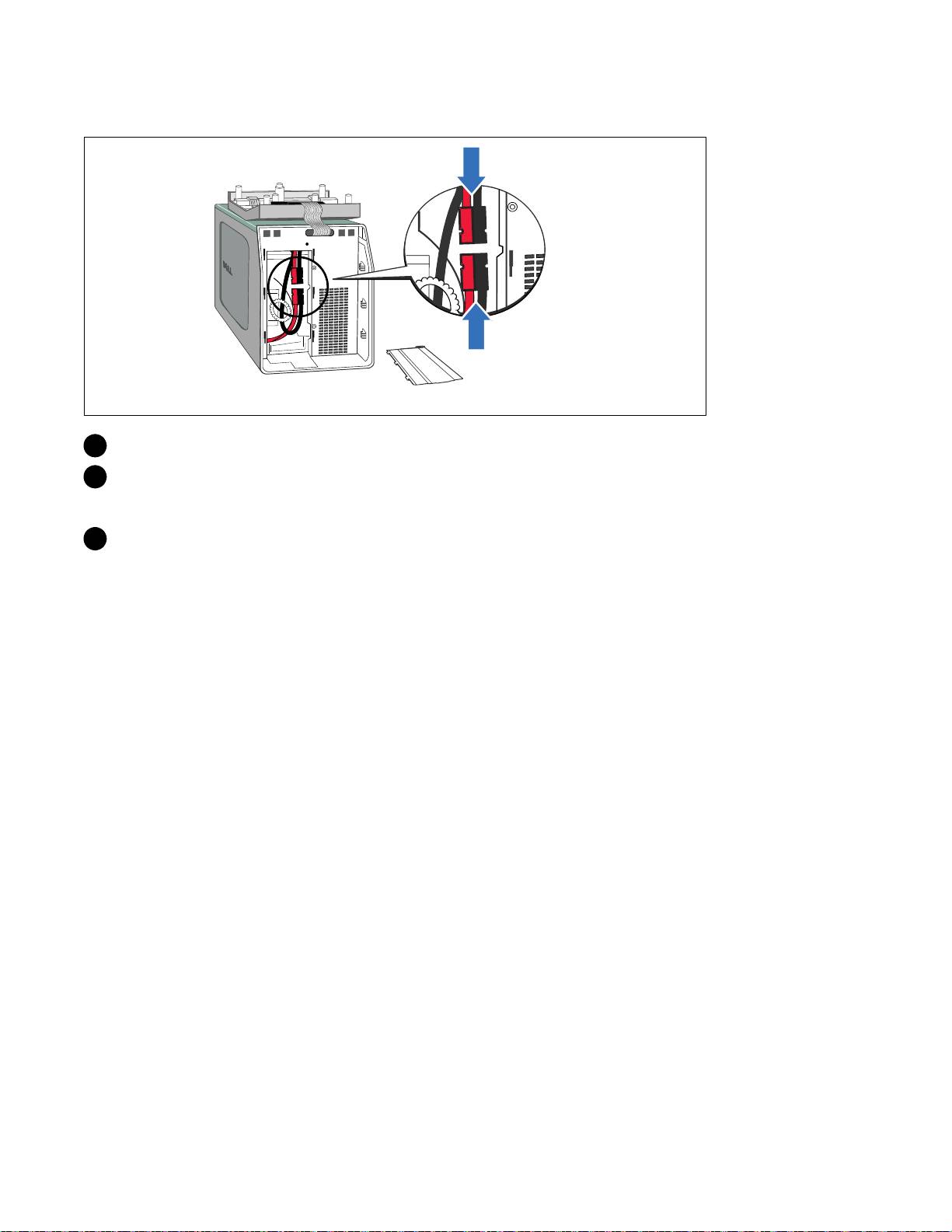

Cómo conectar el conector de la batería interna
5 Conecte el conector de la batería interna.
6 Vuelva a colocar la cubierta metálica de la batería.
Apriete el tornillo a 0,7 N·m (6,2 lb pulg.).
7 Vuelva a colocar la cubierta frontal de la UPS.
54
|
Instalación y arranque

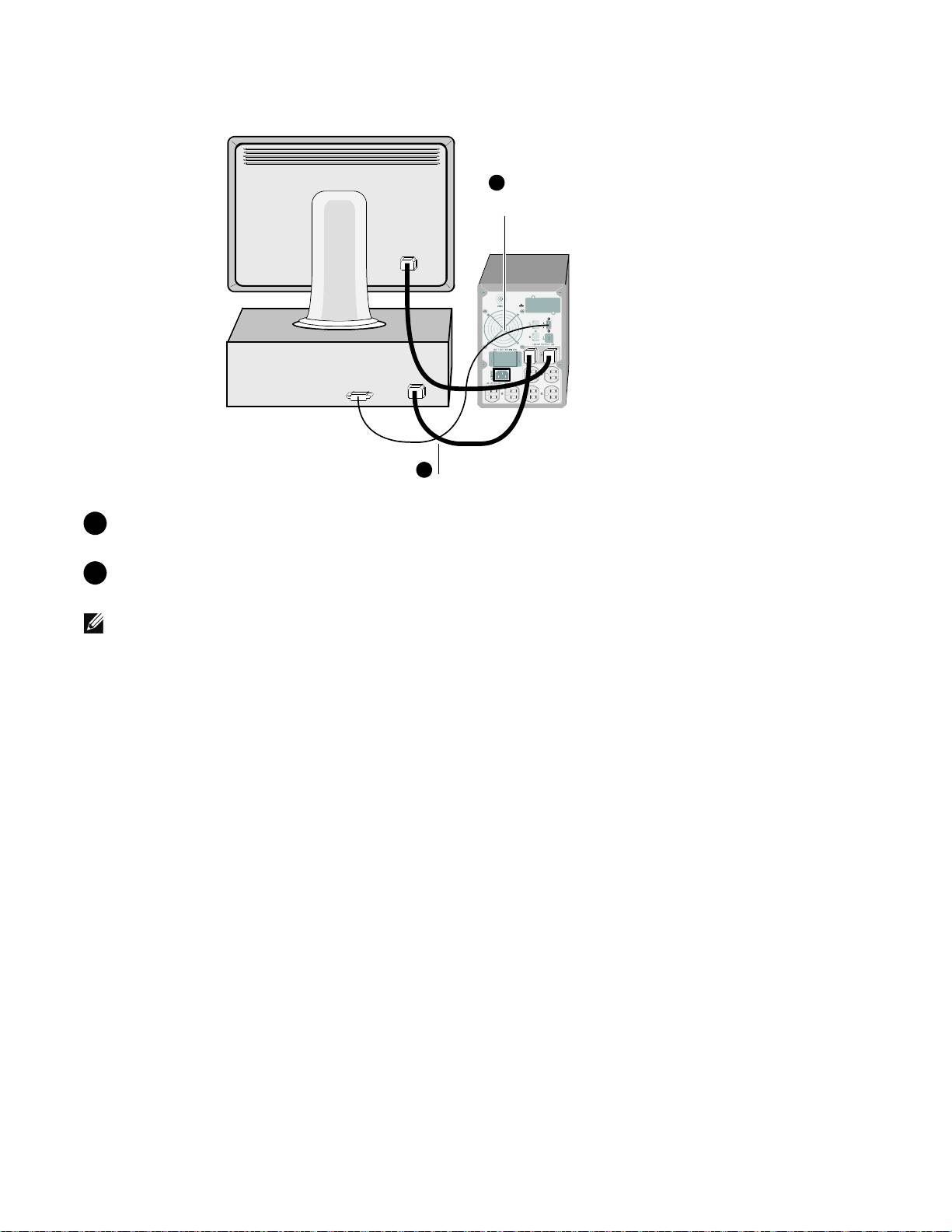

Conectar el equipo
8
Conecte el cable de comunicación de
la computadora a la UPS (opcional)
9
Conecte el equipamiento a la UPS
8 SiplaneautilizarelSoftwaredeGestióndeUPSdeDell,conectesuequipoalpuertoUSBoel
puerto RS-232 mediante el uso del cable suministrado.
9 Enchufe el equipo para que esté protegido en los receptáculos exteriores de la UPS, pero no
encienda el equipo protegido.
NOTA:
Verifique que los regímenes totales del equipo no excedan la capacidad de la UPS para prevenir una
alarma de sobrecarga.
Instalación y arranque
|
55
Conexión del cable de energía
10 VerifiquequelaentradadeenergíaalaUPStengaproteccióndesobrecargadecorriente
ascendente de acuerdo con el régimen de corriente del cable de energía.
11 VerifiquequelaentradadeenergíaalaUPStengaproteccióndesobrecargadecorriente
ascendente adecuada:
Table 1. Régimen mínimo del disyuntor ascendente
Potencia de salida de la UPS
120 V 208 V 230 V
500 W 15 A — 15 A
1000W 15 A — 15 A
1500 W (a 100 V)
20 A — 15 A
1920 W
12 Conecte el cable de alimentación de la UPS a un tomacorriente.
56
|
Instalación y arranque
Inicio de la UPS
13 Presione el botón del panel posterior de l a UPS.
Cómo completar el arranque
14 Verifique que el ícono Normal aparezca en la pantalla de resumen del estado UPS, que indica
que la UPS funciona normalmente y todas las cargas están energizadas.
Instalación y arranque
|
57
15 EnlapantalladeresumendeestadodeUPS,presioneelbotón para comprobar las
notificaciones y las alarmas activas. Solucione todas las alarmas activas antes de continuar.
Consulte el “Diagnóstico de fallas” en la Guía del usuario de la UPS de la torre de la línea
interactiva de Dell 500 W, 1000 W y 1920/1500 W.
Si no hay ninguna alarma activa, se muestra el mensaje “Ninguna alarma activa”.
16 Para cambiar otros valores predeterminados establecidos de fábrica, consulte “Funcionamiento”
en la Guía del usuario de la UPS de la torre de la línea interactiva de Dell 500 W, 1000 W
y 1920/1500 W.
