Dell DR4000: Начало работы с системой
Начало работы с системой: Dell DR4000
Системы
Dell DR4000
Начало работы с
системой
Нормативная модель серии E13S
Примечания, предупреждения и
предостережения
ПРИМЕЧАНИЕ.
ПРИМЕЧАНИЕ указывает на важную информацию, которая
поможет использовать компьютер более эффективно.
ВНИМАНИЕ.
ВНИМАНИЕ указывает на риск повреждения оборудования или
потери данных в случае несоблюдения инструкций.
ОСТОРОЖНО.
ОСТОРОЖНО указывает на потенциальную опасность
повреждения оборудования, получения легких травм или угрозу для жизни.
____________________
Информация, содержащаяся в данной публикации, может быть изменена без уведомления.
© 2011 Dell Inc. Все права защищены.
Воспроизведение материалов данного руководства в любой форме без письменного разрешения
корпорации Dell Inc. строго запрещается.
Товарные знаки, используемые в данном тексте: Dell™ и логотип DELL являются товарными
®
®
знаками Dell Inc. Intel
и Xeon
являются зарегистрированными товарными знаками или
товарными знаками Intel Corporation в США или других странах.
Прочие товарные знаки и названия продуктов могут использоваться в данной публикации для
обозначения компаний, заявляющих права на эти товарные знаки и названия, или продуктов
этих компаний. Dell Inc. не претендует на права собственности в отношении каких-либо
товарных знаков и
торговых наименований, кроме своих собственных.
Нормативная модель серии E13S
11/2011 P/N WXP9N Ред. A00
Установка и конфигурирование
ОСТОРОЖНО.
Перед тем как приступить к выполнению следующей
процедуры, изучите инструкции по технике безопасности, прилагаемые
к системе.

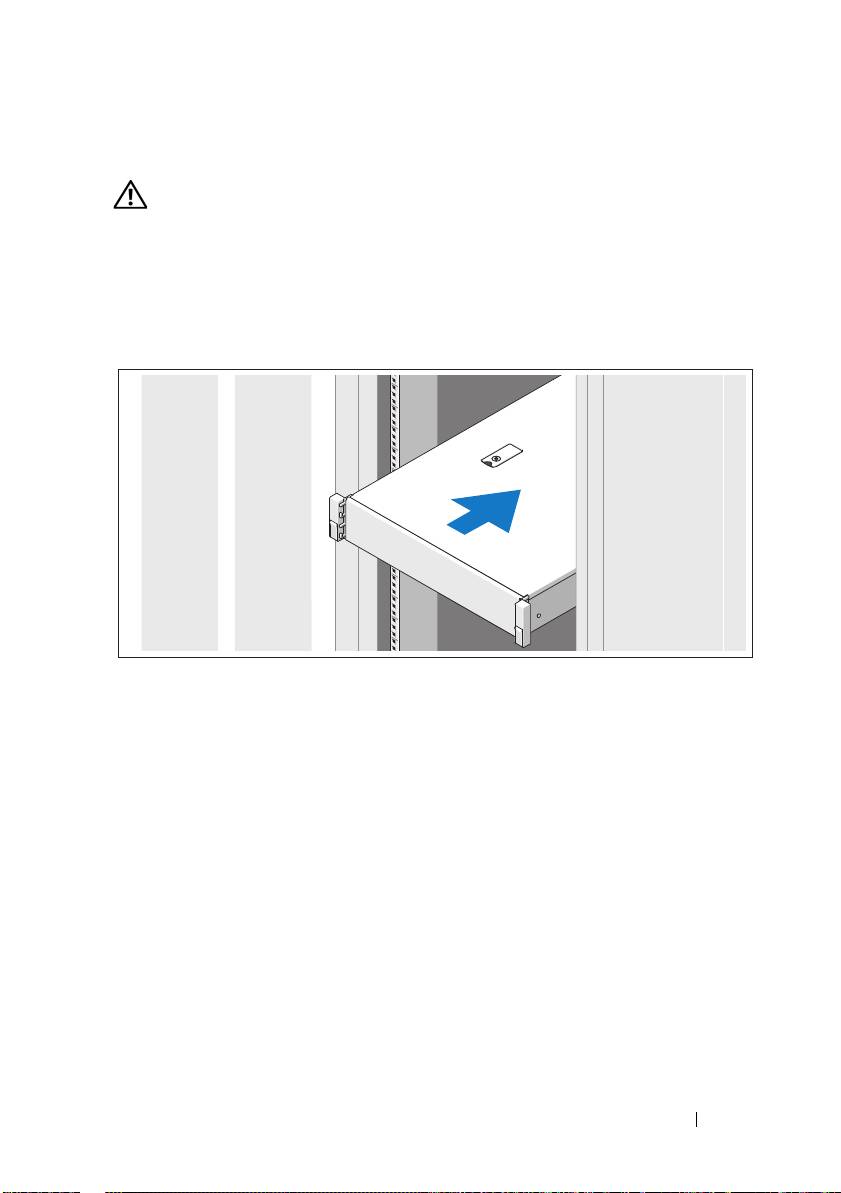

Распаковка системы
Распакуйте систему и идентифицируйте каждый элемент.
Смонтируйте направляющие кронштейны и установите систему в стойку
согласно прилагаемым инструкциям по технике безопасности и инструкциям
по установке стойки.
Начало работы с системой
71
Дополнительно: подключение клавиатуры, мыши и монитора
Подключите клавиатуру, мышь и монитор (дополнительно).
Разъемы на задней панели системы снабжены значками, позволяющими
определить соответствие кабелей разъемам. На кабельном разъеме
монитора необходимо затянуть винты (если они есть).
Подключение кабелей питания
Подключите кабель (кабели) питания к системе. Если используется
монитор, также подключите к нему кабель питания.
72
Начало работы с системой
Фиксация кабелей питания
Изогните кабель питания системы в форме петли, как показано на рисунке,
и прикрепите его шиной к прилагаемой скобе. Подключите другой конец
кабеля питания к заземленной электрической розетке или отдельному
источнику питания, например к источнику бесперебойного питания (ИБП)
или блоку распределения питания (PDU).
Включение системы
Нажмите кнопки питания на системном блоке и мониторе. Должны загореться
индикаторы питания.
Начало работы с системой
73

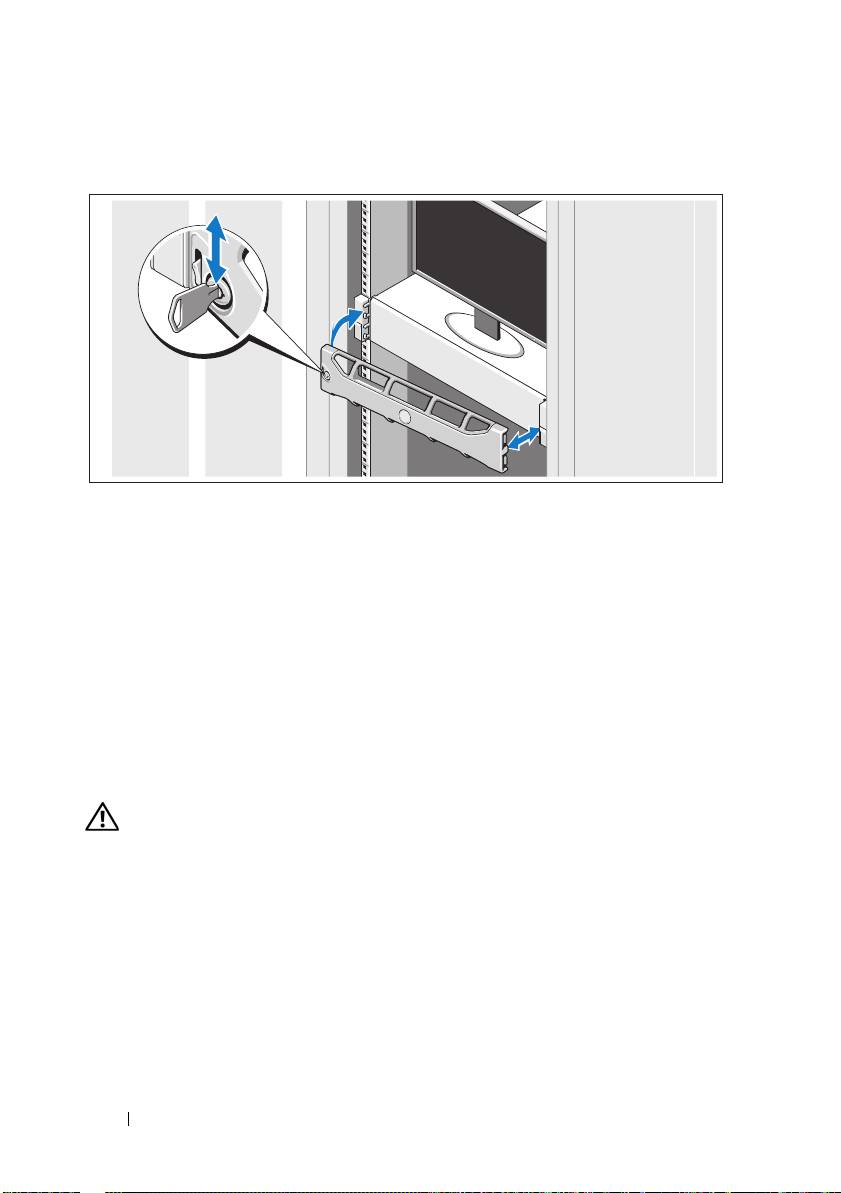

Установка дополнительной лицевой панели
Ус т а н о в и т е лицевую панель (дополнительно).
Сведения об операционной системе
Операционная система предварительно установлена и настроена для
поддержки предварительно установленных приложений. См. документацию
по операционной системе, поставляемую вместе с системой, для получения
дополнительных сведений о настройке операционной системе, если это
требуется для Bашей среды.
Прочая полезная информация
ОСТОРОЖНО.
Ознакомьтесь с правилами техники безопасности,
включенными в комплект поставки
системы. Условия гарантийного
обязательства приведены в соответствующем разделе данного документа
или
в отдельном документе.
•
В документации, которая поставляется в комплекте со стойкой,
содержатся инструкции по установке системы в эту стойку.
•
В
Руководстве администратора
дана информация о действиях,
которые необходимо выполнить при первой загрузке в процессе
исходной настройки системы.
74
Начало работы с системой
•
В
Руководстве по эксплуатации
представлена информация о
характеристиках системы, описан порядок устранения неисправностей
системы, установки или замены ее компонентов. Данный документ
доступен на веб-странице
support.dell.com/manuals
.
•
Любой носитель в комплекте с системой, содержащий документацию
и программные средства для настройки системы и управления ею,
включая компоненты, относящиеся к операционной системе, ПО для
управления системой и обновления системы, а также компоненты,
приобретенные вместе с системой.
ПРИМЕЧАНИЕ.
Обязательно проверяйте страницу
support.dell.com/manuals
на наличие обновлений. Обновленные
документы часто заменяют собой другие материалы – читайте их в
первую очередь.
Получение технической поддержки
Если приведенная в настоящем руководстве процедура непонятна, или
система не работает должным образом, см.
Pуководство по эксплуатации
оборудования
. Корпорация Dell предлагает пройти полный курс обучения
работе с оборудованием и получить сертификат. Дополнительная информация
представлена на веб-сайте
dell.com/training
. Службы обучения и
сертификации доступны не во всех регионах.
Информация NOM (только для Мексики)
В соответствии с требованиями официальных мексиканских стандартов
(NOM), на устройство, описанное в данном документе, указывается
следующая информация:
Импортер:
Номер модели: Серия E13S
Напряжение в сети: От 100 В до 240 В перем. тока
Частота:50/60 Гц
Потребляемый ток: От 7,5 до 4,0 A
Начало работы с системой
75
Технические характеристики
Процессор
Тип процессора Два процессора серии Intel Xeon E5645
Шина расширения
Тип шины PCI Express 2-го поколения
Слоты расширения для плат Riser Слот 1: PCIe x4, половинной длины, полной
высоты
Слот 2: PCIe x4, полной длины, полной
высоты
Слот 3: PCIe x8, половинной длины, полной
высоты
Слот 4: PCIe x4, внутренний слот для
встроенной платы памяти
Память
Архитектура Модули памяти 1333 МГц DDR3 RDIMM
Разъемы для модулей памяти Восемь 240-контактных
Емкость модулей памяти 4 ГБ
Максимальный объем ОЗУ 32 ГБ
Накопители
Жесткие диски Двенадцать 3,5-дюймовых дисководов SAS
или Nearline SAS с возможностью замены в
процессе работы и два 2,5-дюймовых
дисковода SAS с кабельным подключением
ПРИМЕЧАНИЕ.
Операционная система
установлена на внутренних жестких дисках
в конфигурации RAID 1.
76
Начало работы с системой
Разъемы
Задняя панель
Сетевая интерфейсная плата (NIC)
Два разъема RJ-45 (для встроенных сетевых
адаптеров 1 ГБ)
Последовательный порт
9-контактный разъем DTE, совместимый
с 16550
Шина USB
Два 4-контактных разъема, совместимых
с шиной USB 2.0
Видео
15-контактный разъем VGA
iDRAC Enterprise
Один разъем RJ-45
Спереди
Видео
15-контактный разъем VGA
Шина USB
Один 4-контактный, совместимый с USB 2.0
Внутренние
Шина USB
Два 4-контактных разъема, совместимых
с шиной USB 2.0
Видео
Тип видео Matrox G200, встроен в BMC
Видеопамять 8 Мб
Питание
Источник питания переменного тока (для каждого источника питания)
Мощность
750 Вт (резервный блок питания)
Напряжение
100 - 240 В переменного тока,
с автоматическим определением, 50 - 60 Гц
Теплоотдача
Максимум 2450 БТЕ/час
Максимальный бросок тока
При стандартных условиях питания сети и
вовсем рабочем диапазоне внешних
параметров системы бросок тока может
достигать 55 А для каждого источника
питания в течение не более 10 мс
Начало работы с системой
77
Питание
(продолжение)
Аккумуляторные батареи
Системная аккумуляторная батарея
Круглая плоская аккумуляторная батарея
CR 2032, 3,0 В
Физические характеристики
Высота 8,67 см (3,42 дюйма)
Ширина 44,52 см (17,53 дюйма)
Длина 66,46 см (26,17 дюйма)
Масса (макс. конфигурация) 29,0 кг (63,80 фунта)
Масса (пустой) 15,85 кг (34,87 фунта)
Условия эксплуатации и хранения
ПРИМЕЧАНИЕ.
Дополнительную информацию о параметрах окружающей среды
для установки определенных конфигураций системы см. на веб+странице
dell.com/environmental_datasheets
.
Температура
В процессе работы
От 10 до 35 °C (от 50 °F до 95 °F) с максимальной
скоростью изменения температуры 10 °C в час
ПРИМЕЧАНИЕ.
Если высота над уровнем моря
превышает 2950 футов, максимальная рабочая
температура снижается на 1 °F/550 футов.
Хранение
От –40 до 65 °C с максимальной скоростью
изменения температуры 20 °C в час
Относительная влажность
В процессе работы
От 20% до 80% (без конденсации)
с максимальными колебаниями
влажности 10% в час
Хранение
От 5 % до 95 % (без конденсации)
Максимальная вибрация
В процессе работы
0,26 G при частоте 5 - 350 Гц в течение 15 мин
Хранение
1,54 G при частоте 10 - 250 Гц в течение 15 мин
78
Начало работы с системой
Условия эксплуатации и хранения
(продолжение)
Максимальная ударная нагрузка
В процессе работы
Один импульс ударной нагрузки с ускорением 31 G
длительностью не более 2,6 мс в положительном
направлении по оси z (по одному импульсу с
каждой стороны системы) при рабочей ориентации
Хранение
Шесть последовательных ударных импульсов 71 G
длительностью не более 2 мс в положительном и
отрицательном направлениях по осям x, y и z
(по одному импульсу с каждой стороны системы)
Высота над уровнем моря
В процессе работы
От –16 до 3048 м (от –50 до 10 000 футов)
ПРИМЕЧАНИЕ.
Если высота над уровнем моря
превышает 2950 футов, максимальная рабочая
температура снижается на 1 °F/550 футов.
Хранение
От –16 до 10 600 м (от –50 до 35 000 футов)
Уровень загрязняющих веществ в атмосфере
Класс
G1 согласно классификации ISA-S71.04-1985
