Asus WL-100W: Procédures d'installation
Procédures d'installation: Asus WL-100W
Guide d’installation rapide
Procédures d'installation
Important: Installez les utilitaires de la carte WLAN, avant d'installer cette
dernière sur votre ordinateur.
Installer les utilitaires et le pilote WLAN
Suivez ces instructions afin d’installer
les utilitaires et le pilote pour réseau
sans fil. Insérez le CD de support
dans le lecteur optique. Si la fonction
Exécution automatique est activée, le
CD afchera automatiquement le menu
Utilitaires. Cliquez sur
Installer les
utilitaires/Pilotes pour la Carte WLAN
ASUS.
Si l'exécution automatique est
désactivée, double-cliquez sur SETUP.
Français
EXE dans le répertoire racine du CD.
Insérez délicatement la carte réseau sans
Sous Windows XP : Quand le programme
l dans le solt PCMCIA de votre ordinateur.
est la n c é pou r l a p r emi è r e foi s ( a u
W i n d o w s d é t e c t e r a e t c o n f i g u r e r a
redémarrage de Windows), il vous sera
automatiquement la carte WLAN grâce aux
demander de choisir un utilitaire pour
utilitaires et pilotes précédemment installés.
configurer la carte WLAN. Sélectionnez
"Utiliser seulement les utilitaires ASUS et
désactiver la fonction sans l de Windows".
Lire les indicateurs d'état
La carte WLAN intègre deux LED qui indiquent son état.
LED d’activité
Clignote :
Transmission de données ; la vitesse du clignotement indique
celle du lien.
Eteinte :
La carte est désactivée ou
aucun signal radio.
LED de liaison
Allumée :
Connexion à un périphérique
sans l.
Eteinte :
Aucune connexion sans l.
44 Carte WLAN ASUS
®
LINK
ACT
ACT
LIEN
LINK
Guide d’installation rapide
One Touch Wizard
Utilisez One Touch Wizard pour configurer une connexion avec un réseau
sans l existant.
1. Lancez One Touch Wizard depuis le
2. Sélectionnez un point d’accès dans le
menu Démarrer et cliquez sur
Suivant
champ
Réseaux disponibles
, puis cliquez
pour congurer votre réseau sans l.
sur
Suivant
.
Français
3. La connexion est établie. Cliquez sur
4. Choisissez d’obtenir automatiquement une
Suivant
pour congurer l’adresse IP de
adresse IP ou d’assigner manuellement
la carte WLAN.
une adresse statique (option Utiliser
l'adresse IP suivante) pour la carte WLAN.
Après avoir congurer l’adresse IP, cliquez
sur
Terminer
pour quitter One Touch
Wizard.
Note : Si le point d'accès auquel vous souhaitez vous connecter a établi
une règle de cryptage, vous devez configurer la même sur votre carte
WLAN. Sélectionnez "Congurer vos paramètres réseau sans l" (à l'étape
2) et changez les paramètres en conséquence. Après avoir configuré les
paramètres de cryptage, vous pouvez à nouveau lancer One Touch Wizard
depuis le menu Démarrer an d'établir la connexion avec votre point d'accès.
Carte WLAN ASUS 45
Guide d’installation rapide

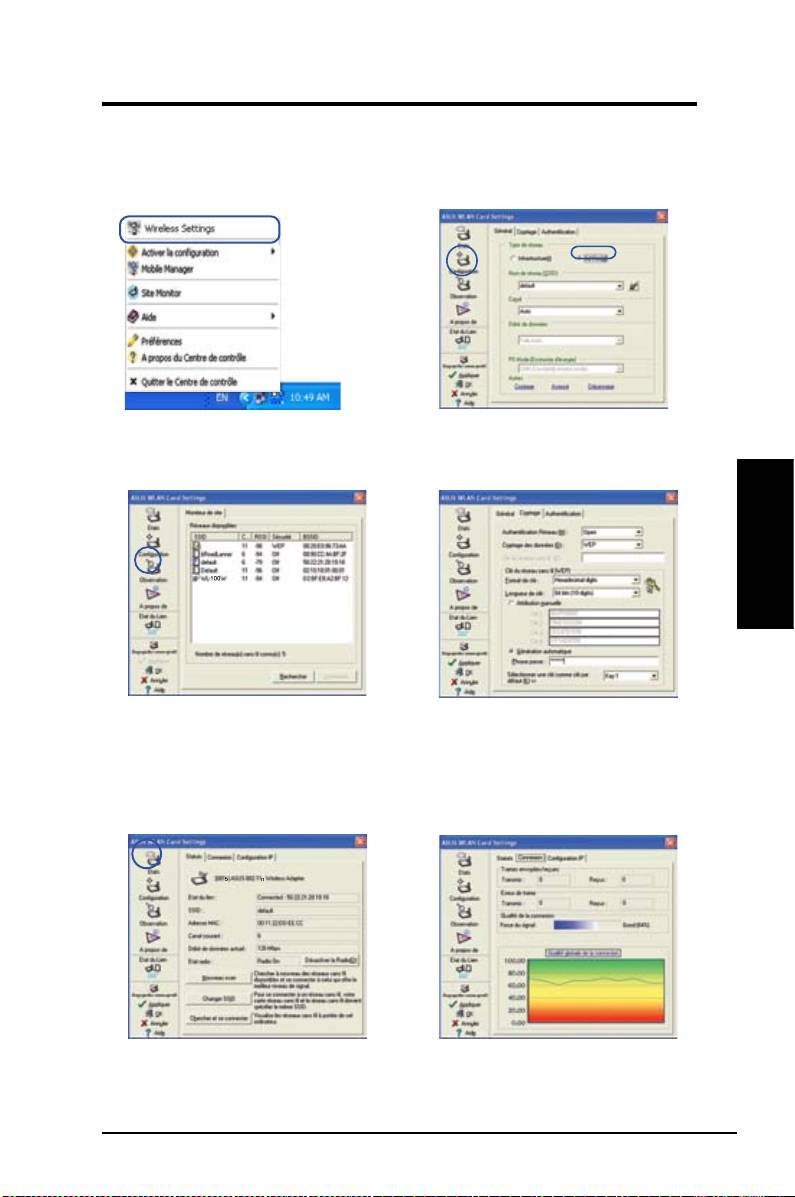

Conguration de l’utilitaire WLAN (Infrastructure)
Utilisez l’utilitaire ASUS WLAN pour vous connecter à un réseau sans fil
existant.
1. Faites un clic-droit sur l’icône de
2. Choisissez l’onglet
Configuration
pour
connexion sans fil, puis sélectionnez
dénir le même nom de réseau (
SSID
) que
Wireless Settings
.
celui de votre point d’accès sans l.
Français
3. Utilisez le
Moniteur de site
si vous ne
4. Les paramètres de chiffrement doivent
connaissez pas le SSID de votre/vos
correspondre à ceux du point d’accès.
point(s) d’accès.
Adressez-vous à votre administrateur
réseau si nécessaire. Cliquez sur
Appliquer
pour activer les paramètres.
5. Choisissez l’onglet
Etats
pour visualiser
6. Choisissez l’onglet
Connexion
pour
l’état de l’association. Si la connexion est
visualiser la puissance du signal. Cliquez
établie, le message
“Connected - xx:xx:
sur
OK
pour quitter l’utilitaire.
xx:xx:xx:xx”
sera afché.
46 Carte WLAN ASUS
Guide d’installation rapide
Conguration de l’utilitaire WLAN (Ad Hoc)
La carte WLAN supporte le mode Ad Hoc qui permet aux stations de
communiquer sans recourir à un point d’accès.
1.
Faites un clic-droit s ur l’icône de
2. Choisissez l'onglet
Configuration,
puis
connexion sans fil, puis sélectionnez
sélectionnez le mode de connexion
Ad
Wireless Settings.
Hoc
pour la carte WLAN .
Français
3. Choisissez l'onglet
Observation
pour
4. Si les paramètres de chiffrement de votre
détecter les noeuds Ad Hoc. Sélectionnez
carte WLAN Card sont différents de ceux
le noeud avec lequel vous souhaitez
des noeuds Ad Hoc nodes, vous serez
communiquer et pressez
Connecter.
invité à les modier de sorte qu'ils soient
identiques. Cliquez sur
Appliquer
pour
activer les paramètres.
5. Choisissez l’onglet
Etats
pour visualiser l
6. Choisissez l’onglet
Connexion
pour
’état de l’association. Si la connexion est
visualiser la puissance du signal.
établie, le message
“Connected - xx:xx:
Cliquez sur
OK
pour quitter l’utilitaire.
xx:xx:xx:xx”
sera afché.
Carte WLAN ASUS 47
Guide d’installation rapide
Centre de contrôle ASUS WLAN
Le Centre de contrôle ASUS WLAN est une application qui facilite le
lancement des utilitaires WLAN et active les paramètres d’implantation
du réseau. Le Centre de contrôle WLAN se lance automatiquement au
démarrage de l’ordinateur et afche une icône dans la zone de notication
de Windows.
Lancer le Centre de contrôle
• Sélectionnez
ASUS WLAN Control Center
dans le menu
Démarrer, ou
• Double-cliquez sur l’icône
ASUS WLAN Control Center
du Bureau.
Utilisez le Centre de contrôle
L’icône de la zone de notication afche les informations suivantes :
Français
• Qualité du lien de la carte WLAN
:
Excellente, Bonne, Acceptable,
Médiocre, Pas de lien.
• Etat de connexion de la carte WLAN (Bleu: Connecté, Gris : Non
connecté)
Icône dans la zone de notication et statut
Icônes symbolisant l’état du sans l (zone de notication)
Lien
d’excellente
qualité et
connecté à Internet
(Infrastructure)
Lien de
bonne
qualité et
connecté à Internet
(Infrastructure)
Lien de qualité
acceptable
et
connecté à Internet
(Infrastructure)
Lien de qualité
médiocre
mais
connecté à Internet
(Infrastructure)
Pas de liaison
mais
connecté à Internet
(Infrastructure)
Lien
d’excellente
qualité mais
pas connecté à Internet
(Infrastructure)
Lien de
bonne
qualité mais
pas connecté à Internet
(Infrastructure)
Lien de qualité
acceptable
mais
pas connecté à Internet
(Infrastructure)
Lien de qualité
médiocre
et
pas connecté à Internet
(Infrastructure)
Pas de liaison
et
pas connecté à Internet
(Infrastructure)
48 Carte WLAN ASUS
Guide d’installation rapide
Icône dans la zone de notication - Menu clic-droit
Faites un clic droit sur l’icône dans la zone de notification pour afficher les
éléments suivant :
• Wireless Settings
– Lance l'application Wireless Settings.
• Activer la conguration
– Vous permet de choisir un prol pré-établi.
•
Mobile Manager
– Lance l’application Mobile Manager.
•
Site Monitor –
Lance l’application Site Monitor.
• Préférences
– Permet de personnaliser le Centre de contrôle. Vous
pouvez créer un raccourci du Centre de contrôle sur le Bureau et
décider du lancement ou non de Centre de contrôle au démarrage de
l'ordinateur.
• A propos du centre de contrôle
- Afche la version Control Center.
• Quitter le Centre de contrôle
– Quitte le programme Control Center.

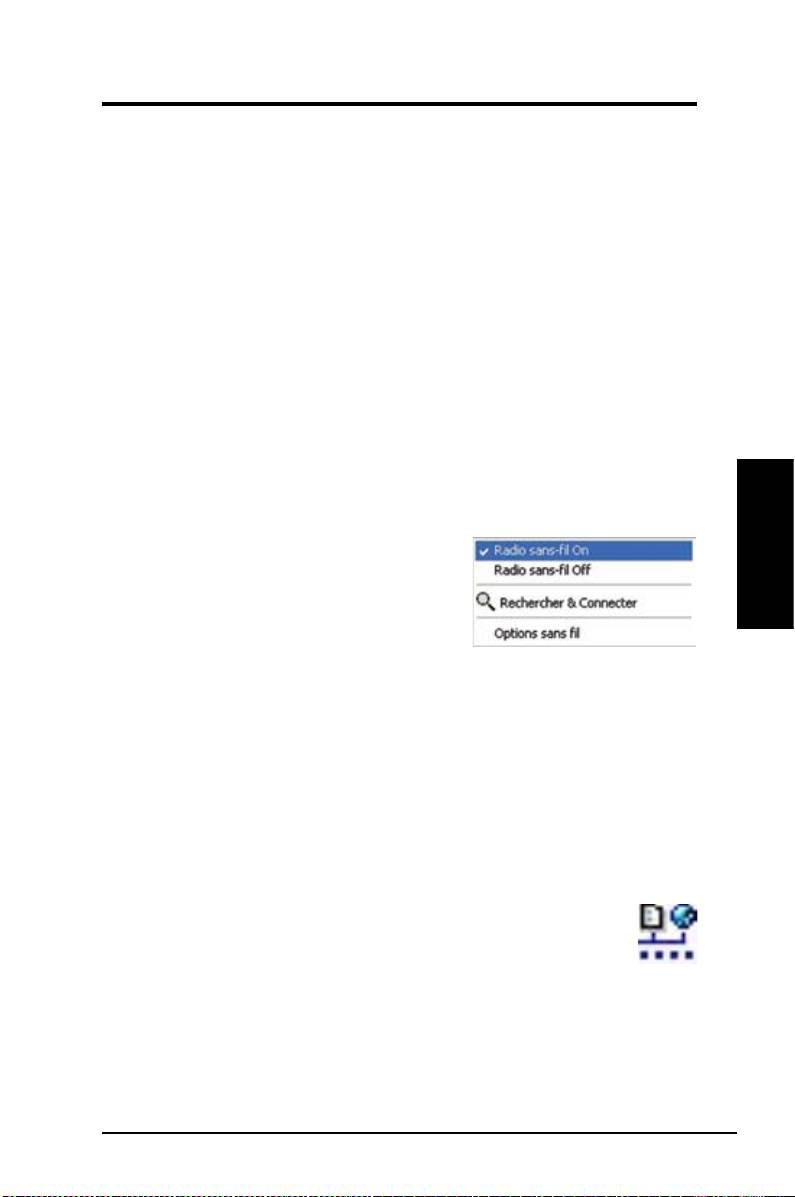

Icône dans la zone de notication - Menu clic-gauche
Cliquez sur l’icône dans la zone de notication
pour afcher les éléments suivants :
Français
•
Radio sans l On
– Active le signal
radio sans l.
•
Radio sans fil Off
– Désactive le
Menu du clic-gauche
signal radio sans l .
•
Rechercher et connecter
– Affiche les propriétés des points
d'accès disponibles.
®
•
Options san fil
(Uniquement Windows
XP) – Permet de choisir
®
entre le service WZC (Wireless Zero Conguration) de Windows
ou
les utilitaires ASUS pour congurer votre carte WLAN.
Icône dans la zone de notication - Lancer Wireless Settings
Double-cliquez sur l’icône dans la zone de notication pour lancer
l’utilitaire Wireless Settings.
Carte WLAN ASUS 49
Guide d’installation rapide
Utilitaire ASUS Wireless Settings
Wireless Settings est une application permettant de gérer la carte WLAN.
Utilisez Wireless Settings pour visualiser et modifier les paramètres de
conguration, ou pour surveiller l’état d’opération de votre carte WLAN. Quand
Wireless Settings est lancé, vous pouvez voir les onglets de propriétés qui
répertorient les options de congurations en plusieurs groupes..
Lancer Wireless Settings
• Ouvrez le
Panneau de configuration
de Windows, puis double-
cliquez sur l’icône
Paramètres de conguration de la carte WLAN.
ou
• Cliquez sur le menu
Dé m ar r er
de Windows, sélectionnez
Programmes | ASUS Utility | WLAN Card | Wireless Settings
.
ou
• Faites un clic-droit sur
l’icône Control Center dans la barre de
Français
notication
de Windows, puis sélectionnez
Wireless Settings
.
NOTE: Si vous avez plusieurs périphérique ASUS WLAN installés sur
votre ordinateur, une fenêtre de sélection du périphérique peut s'afcher
au lancement de l'utilitaire “Wireless Settings”. Si cette fenêtre s'afche,
choisissez le périphérique que vous souhaitez utiliser.

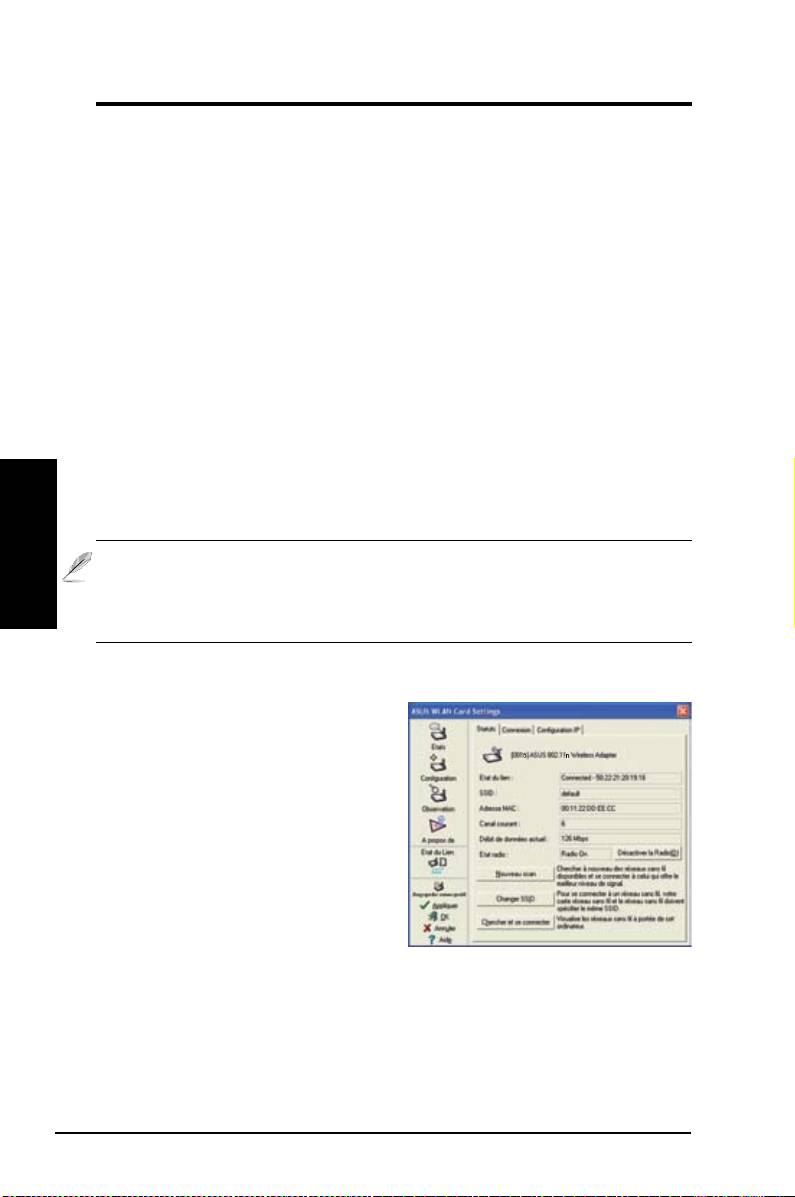

Etats - Statuts
Vo u s p o u v e z v i s u a l i s e r l e s
informations concernant la carte
WLAN dans le menu Etat. Les
champs sont vides si aucune carte
WLAN n’est installée. Vous pouvez
également désactiver la carte
WLAN en cliquant sur le bouton
“Désactiver la radio”.
Etat du lien
Afche l’état de la connexion ainsi :
Connected
(Connecté)
-
La carte est actuellement associée à un
périphérique réseau sans l. Lorsqu’elle fonctionne en mode Infrastructure,
ce champ affiche l’adresse MAC du point d’accès avec lequel la carte
WLAN communique. En mode Ad Hoc
, ce champ afche l’adresse MAC
virtuelle, que les ordinateurs appartenant au réseau Ad Hoc, utilisent.
50 Carte WLAN ASUS
Guide d’installation rapide
Scanning... -
La station essaie de s’associer et de s’authentier auprès d’un
point d’accès ou un noeud Ad Hoc.
Disconnected
(Déconnecté)
-
La carte WLAN est installée sur votre
ordinateur, mais n’est pas encore connectée à un périphérique sans l.
SSID
Afche le SSID (Service Set Identier) du périphérique auquel la carte tente de
de s’associer ou de rejoindre.
Adresse MAC
Afche l’adresse matérielle de la carte WLAN. L’adresse MAC est un identiant
unique pour les périphériques réseau (se caractérisant par une suite de douze
chiffres hexadécimaux, de 0 à 9, et de A à F, séparés par des double-points,
ex : 00:E0:18:F0:05:C0).
Canal courant
Afche le canal radio sur lequel la carte est actuellement réglée. Ce nombre
change à mesure que la radio examine les différents canals disponibles.
Débit de données actuel
Affiche le taux de transfert de données actuel en Mbps (mégaoctets par
seconde, Mo/s).
Français
NOTE: Pour l’utilisation du standard 802.11n, veuillez sélectionner une
largeur de bande de 40MHZ. L’option de canal dépendra de la largeur de
bande sélectionnée.
Etat Radio
Afche l’état du signal radio sans l : ON ou OFF.
Radio On (radio activée) -
Quand le signal radio sans l est activé, ’
icône ci-contre apparaît dans le coin supérieur gauche de la page Status.
Radio Off (radio désactivée) -
Quand le signal radio sans fil est
désactivé, l’icône ci-contre apparaît dans le coin supérieur gauche de la
page Status.
Boutons
Nouveau scan –
La carte WLAN examine à nouveau tous les périphériques
disponibles. Si la qualité de la liaison, ou la puissance du signal en cours
est médiocre, le scan permet alors de se quitter un point d’accès faible pour
chercher une meilleure liaison avec un autre point d’accès. Cette fonction
nécessite quelques secondes.
Changer SSID
– Cliquez sur ce bouton pour dénir le SSID qui correspond à
celui du point d’accès auquel vous souhaitez vous connecter.
Chercher et se connecter
– Cliquez sur ce bouton pour vous connecter à un
point d’accès sans l disponible.
Carte WLAN ASUS 51
Guide d’installation rapide
Sauvegarder la conguration
Qua n d v ous con f igu r ez l es
paramètres d'un environnement
donné, vous pouvez avoir besoin
d'enregistrer vos paramètres dans
un prol pour basculer vers ceux-ci
aisément sans avoir à recongurer
le tout. Par exemple, vous pouvez
définir des profils pour le travail, le domicile ou d'autres situations. Quand
vous vous déplacez de votre domicile à travail, choisissez le prol "Bureau"
qui contient tous les paramètres que vous utilisez au bureau. Quand vous
retournez à votre domicile, choisissez le prol “Domicile”.
Activer la conguration
L'option Auto roaming (Auto itinérance) est
activée par défaut, et permet à la carte de
Français
basculer automatiquement vers des points
d'accès disposant d'un meilleur signal. Vous
pouvez la désactiver si vous souhaitez vous
connecter à un point d'accès en particulier
utilisant un prol spécique.
Etats - Connexion
Vous pouvez visualiser les statistiques de
la liaison en cours de la carte WLAN. Ces
statistiques sont mises à jour toutes les
secondes, et sont valides si la carte WLAN
est correctement installée.
Trames envoyées/reçues
Transmis
- Le nombre de trames
transmises.
Reçus
- Le nombre de trames reçues.
Erreurs de trames
Transmis
- Le nombre de trames qui n'ont pas été transmises avec succès.
Reçus
- Le nombre de trames qui n'ont pas été reçues avec succès.
Qualité de la connexion
Puissance du signal -
Affiche la qualité de la liaison du point d’accès ou
du noeud Ad Hoc auquel la carte WLAN est actuellement connectée. Les
appréciations sont : Excellent, Good, Fair, et Poor. (Excellente, Bonne,
Acceptable, Médiocre)
Qualité globale de la connexion
La qualité globale de la connexion provient de la puissance du signal en cours.
Un graphique représente la qualité du signal en pourcentage.
52 Carte WLAN ASUS
Guide d’installation rapide

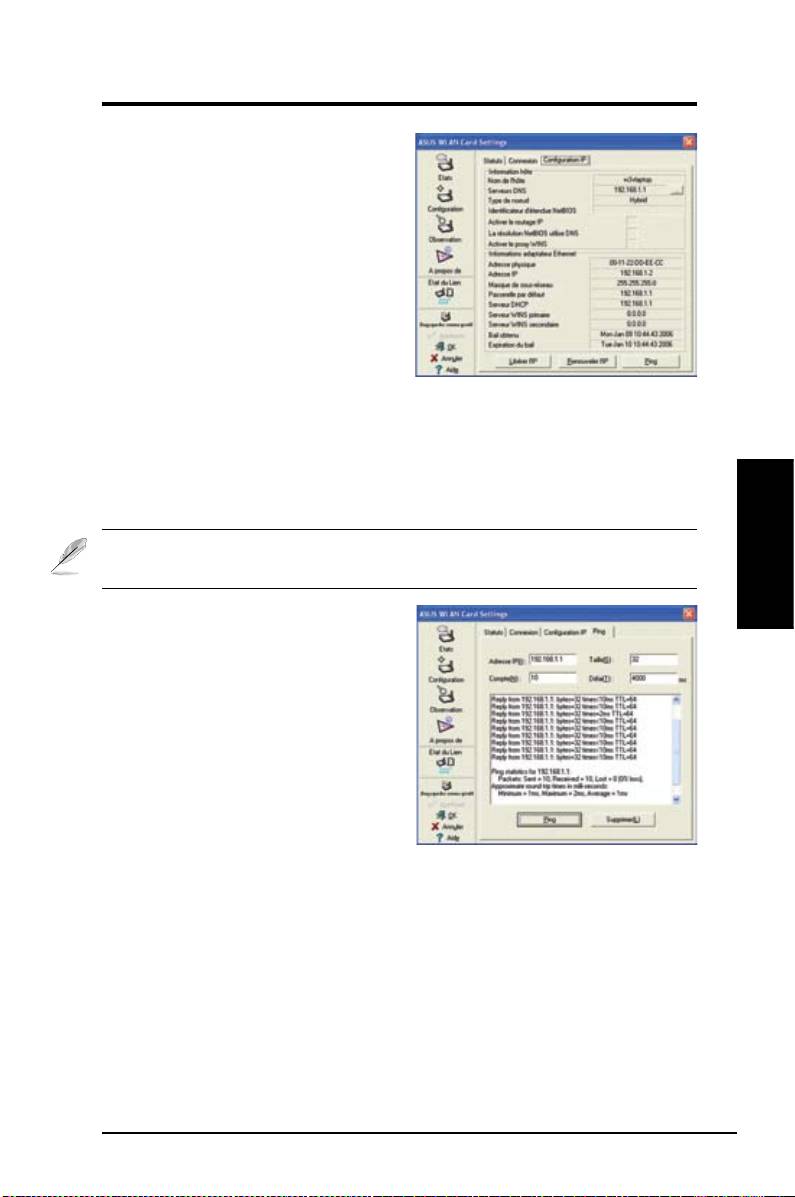

Etats - Conguration IP
L’onglet Configuration IP affiche les
informations de l’hôte actuel et de
la carte WLAN, incluant le nom de
l’hôte, les serveurs DNS, l’adresse
IP, le masque de sous-réseau, et la
passerelle par défaut.
Boutons
Libérer l’IP
- Si vous ne souhaitez plus
l’adresse IP actuelle, cliquez sur ce
bouton pour libérer l’adresse IP du serveur DHCP.
Renouveler l’IP
- Si vous souhaitez obtenir une nouvelle adresse IP par le
serveur DHCP, cliquez sur ce bouton pour la renouveller.
Ping
- Cliquez sur ce bouton pour ouvrir l’onglet “Ping” qui permet d’effectuer
un ping sur les périphériques de votre réseau.
NOTE : Les boutons “Libérer l’IP” et “Renouveler l’IP” ne sont utilisables
qu’avec une carte WLAN qui obtient son adresse IP par un serveur DHCP.
Français
Etats - Ping
Cliquez sur le bouton "Ping" dans
l'onglet Etats-Configuration IP pour
accéder à cet écran. L'onglet Ping vous
permet de vérifier l'accessibilité des
autres ordinateurs et périphériques
réseau. Pour faire effectuer un ping sur
une connexion :
1. Saisissez dans le champ Adresse
IP l’adresse IP du périphérique que
vous souhaitez vérier.
2. Congurez la session ping en assignant la taille et le nombre des paquets
à envoyer, et le délai (en millisecondes).
3. Cliquez sur le bouton “Ping”.
Durant la session, le bouton Ping devient un bouton Arrêter. Pour annuler la
session, cliquez sur le bouton “Arrêter”.
La fenêtre de la session Ping afche les informations concernant la connexion
qui a été vérié, incluant la durée de l’aller-retour, les paquets envoyés, reçus,
et perdus durant la session ping.
Cliquez sur le bouton “Supprimer” pour effacer le contenu de la session.
Carte WLAN ASUS 53
Guide d’installation rapide
Conguration -Général
Cette page vous permet de changer
les congurations de la carte WLAN.
Type de réseau
Infrastructure
– Il s’agit d’établir une
connexion avec un point d’accès. Une
fois connecté, le point d’accès vous
permet d’accéder à des réseau avec
(Ethernet) et sans l. Le champ Canal est déni sur
Auto
si la connexion
repose sur le mode Infrastructure.
Ad Hoc
– Il s’agit de communiquer directement avec d’autres clients sans
l sans recourir à un point d’accès. Un réseau “Ad Hoc” peut être conguré
rapidement et facilement sans préparation préalable, par exemple,
Français
partager des notes de réunion directement entre les participants de la
salle.
Nom de réseau (SSID)
SSID est l'acronyme de “Service Set Identier”, qui est une chaîne utilisée
pour identier un réseau sans l. Utilisez un SSID pour vous connecter
à un point d'accès connu. Vous pouvez saisir un nouvel SSID ou en
sélectionner un dans la liste déroulante. Si vous vous connectez à l'aide
d'un SSID, vous êtes uniquement connecté au point d'accès avec le
SSID que vous avez assigné. Si le point d'accès disparaît du réseau,
votre carte WLAN ne vous redirigera pas automatiquement vers d'autres
points d'accès. Les SSID doivent être des caractères imprimables, et être
composé de 32 caractères au maximum, ayant un sens, tel que "Sans l".
NOTE : Si vous souhaitez que votre station se connecte au premier
point d'accès qu'elle trouve, dénissez le SSID comme une chaîne vide.
Néanmoins, vous ne pouvez employer une chaîne vide en mode Ad Hoc.
Canal
Le champ Canal est consacré au paramètre du canal radio. Votre carte
WLAN peut automatiquement sélectionner le canal approprié permettant
de communiquer avec un périphérique sans l, et le paramètre est déni
sur “Auto” en modes Infrastructure et Ad Hoc.
Les canaux de radio disponibles dépendent des régulations de chaque pays.
Aux Etats-Unis (FCC) et au Canada (IC), les canaux 1 à 11 sont supportés.
54 Carte WLAN ASUS
Guide d’installation rapide
En Europe (ETSI), les canaux 1 à 13 sont supportés. Au Japon (MKK), les canaux
1 à 14 sont supportés.
Cliquez sur Appliquer pour enregistrer et activer les nouvelles
congurations.
Autres
Cryptage –
Cliquez sur ce lien pour afcher l’onglet "Encryption".
Avancé –
Cliquez sur ce lien pour afcher l’onglet "Advanced". Dans la
plupart des cas, les valeurs par défaut ne peuvent pas être modiées.
Dépannage –
Cliquez sur ce lien pour afcher l’utilitaire de dépannage.
Conguration - Avancé
Cliquez sur le lien
Avancé
de l’écran
Configuration-Général pour afficher
cet onglet. Il vous permet de dénir
des paramètres supplémentaires
de la carte sans fil. Nous vous
Français
recommandons d’utiliser les valeurs
par défaut des éléments de cet
écran.
Seuil RTS (0-2347)
La fonction RTS/CTS (Request to Send/Clear to Send) est utilisée an de
réduire les collisions entre les stations sans l. Quand la fonction RTS/
CTS est activée, le routeur s’abstient d’envoyer de nouveaux segments
de données tant qu’un autre établissement de liaison RTS/CTS n’est pas
terminé. Activez la fonction RTS/CTS en dénissant un seuil pour la taille
des paquets. Il est recommandé de choisir la valeur par défaut (2347).
Seuil de fragmentation (256-2346)
La fragmentation sert à séparer les segments 802.11 en ensembles plus
petits (fragments) qui sont envoyés individuellement à la cible. Activez
la fragmentation en définissant un seuil pour la taille des paquets. S’il
survient un nombre excessif de collisions sur le réseau sans l, essayez d
’augmenter la uidité de transmission des segments grâce à des valeurs
de fragmentation différentes. Il est recommandé de choisir la valeur par
défaut (2000) dans le cadre d’un usage normal.
Carte WLAN ASUS 55
Guide d’installation rapide
Conguration - Cryptage
Cet écran vous permet de configurer les paramètres de cryptage
de la carte WLAN. Pour un confidentialité des données au sein d'un
environnement sans l, l'IEEE 802.11 spécie un algorythme WEP (Wired
Equivalent Privacy) offrant une confidentialité des transmissions. Le
protocole WEP emploie des clés pour chiffrer et déchiffrer les paquets de
données. Le processus de chiffrement crypte les bits de données pour
éviter la divulgation de vos informations. Le système de sécurité accrue
WPA/WPA2 du 802.11 a été développé pour pallier aux faiblesses du
protocole WEP.
Authentication réseau
Puisqu’il n’existe aucune limite finie
aux réseaux sans fil, les utilisateurs
Français
doivent alors implémenter certains
méchanismes afin d’apporter des
solutions de sécurité. Les règles d’
authentication de cet onglet apportent
une protection à divers niveaux :
Open, WEP, WPA, ou WPA2.
Open (Ouvert)
- Sélectionnez cette
option pour que le réseau fonctionne
en mode Open System, qui n’utilise
aucun algorythme d’authentication. Les stations et les points d’accès en
mode Open peuvent s’identier les uns auprès des autres sans vérication
des clés WEP (si existantes).
Shared
(Partagé) - Sélectionnez cette option pour que le réseau
fonctionne en mode Shared key. Dans un système en Share Key
Authentication, un échange de segments en quatre étapes est nécessaire
pour s’assurer que la station utilise la même clé WEP que le point d’accès.
WPA-PSK/ WPA2-PSK
- Sélectionnez cette option pour activer WPA Pre-
Shared Key en mode Infrastructure. Elle active la communication entre
votre client et les points d’accès utilisant le mode de chiffrement WPA-
PSK/WPA2-PSK.
WPA/ WPA2
- Le réseau opère en mode d’authentication IEEE 802.1x.
Ce mode est destiné aux environnements doté de la fonction RADIUS
(Remote Access Dial-in User Service). En environnement RADIUS,
plusieurs EAP (Extensible Authentication Protocol) sont supportés, incluant
PEAP, TLS/Smart Card, TTLS, et LEAP.
56 Carte WLAN ASUS
Guide d’installation rapide
Cryptage des données
En modes d’authentification Open et Shared, les options des
congurations du type de chiffrement sont Disabled (Désactivé) et WEP.
En modes d’authentification WPA, WPA-PSK, WPA2 et WPA2-PSK, les
systèmes de chiffrement TKIP (Temporal Key Integrity Protocol) et AES
(Advanced Encryption Standard) sont supportés.
Disabled
(Désactivé) - Désactive la fonction de chiffrement.
WEP
- Les clés WEP sont utilisées pour chiffrer vos données avant de
les transmettre sans fil. Vous pouvez uniquement vous connecter et
communiquer avec des périphériques utilisant les mêmes clés WEP.
TKIP:
Le TKIP utilise une méthode de chiffrement par algorythmes qui est
plus rigoureuse que l’algorythme WEP. Il utilise également les possibiltés
de calcul existant du WLAN pour procéder au chiffrement. Le TKIP vérie
la configuration de sécurité après que les clés de chiffrement aient été
déterminées.
AES:
L’AES est une technique de chiffrement par blocs symétriques de 128
bits qui opère simultanément avec les différentes couches d’un réseau.
Clé du réseau sans l
Cette option est activée uniquement si vous sélectionnez les modes d’
authentication WPA-PSK ou WPA2-PSK. Sélectionnez “TKIP” ou “AES” dans
Français
le champ encryption comme mode de chiffrement pour démarrer la procédure
de chiffrement. Note : 8 à 64 caractères doivent être saisis dans ce champ.
WEP (Wireless Network Key)
Cette option est congurable uniquement si vous sélectionnez WEP dans
le champ Network Authentication. Une clé WEP consiste en une suite
de chiffres hexadécimaux de 64 bits (5 octets) ou 128 bits (13 octets)
employée pour chiffrer et déchiffrer les paquets de données.
Format de clé
Vous avez le choix entre saisir des chiffres hexadécimaux (0~9, a~f, et
A~F) ou des caractères ASCII pour congurer des clés.
Longueur de clé
Pour un chiffrement 64 bits, chaque clé contient chiffres 10 hexadécimaux,
ou 5 caractères ASCII. Pour un chiffrement 128 bits, chaque clé contient
26 chiffres hexadécimaux ou 13 caractères ASCII.
Deux manières d’assigner des clés WEP
1. Attribution manuelle
- Si vous sélectionnez cette option, le curseur
apparaît dans le champ Key 1. Pour un chiffrement 64 bits, il vous est
demandé de saisir quatre clés WEP. Chaque clé se compose exactement
de 10 chiffres hexadécimaux (0~9, a~f, et A~F). Pour un chiffrement 128
bits, il vous est demandé de saisir quatre clés WEP. Chaque clé contient
exactement 26 chiffres hexadécimaux (0~9, a~f, et A~F).
Carte WLAN ASUS 57
Guide d’installation rapide
2. Génération automatique
- Saissisez une combinaison de lettres,
chiffres ou symboles (64 au maximum) dans le champ Phrase passe,
l’utilitaire Wireless Settings utilisera un algorythme pour générer
automatiquement quatre clés WEP.
Sélectionner une clé comme clé par défaut
Le champ Default Key vous permet de spécier laquelle des quatre clés
de chiffrement sera utilisée pour transmettre des données via un réseau
sans l. Vous pouvez changer la clé par défaut en cliquant sur la èche
pointant vers le bas, en sélectionnant le numéro de la clé que vous
souhaitez utiliser, et en cliquant sur le bouton “Appliquer”. Si la station ou
le point d’accès avec lequel vous essayez de communiquer emploie une
clé identique (composée de la même séquence), vous pouvez alors utiliser
n’importe quelle clé en tant que clé par défaut sur votre carte WLAN.
Cliquez sur le bouton “Appliquer” après avoir créé les clés de chiffrement,
l’utilitaire Wireless Settings utilise alors des astérisques pour masquer vos
Français
clés.
64/128bits contre 40/104bits
Il existe deux niveaux de chiffrement WEP : 64 bits et 128 bits.
Premièrement, les méthodes de chiffrement WEP 64 bits et WEP 40 bits
sont les mêmes et peuvent opérer en même temps sur un réseau sans
l. Le niveau de chiffrement WEP le plus bas utilise 40 bits (10 caractères
hexadécimaux) comme une “clé secrète” (définie par l’utilisateur), et
un “vecteur d’initialisation” 24 bits (qui n’est pas sous le contrôle de l’
utilisateur). On obtient au nal 64 bits (40 + 24). Certains fabricants se
refèrent à ce niveau de WEP comme du 40 bits et d’autres comme du 64
bits. Nos produits WLAN utilisent le terme de 64 bits en se référant au plus
bas niveau de chiffrement.
Deuxièmement, les méthodes de chiffrement WEP 104 bits et WEP 128
bits sont les mêmes et peuvent opérer en même temps sur un réseau sans
l. Le plus haut niveau de chiffrement WEP utilise 104 bits (26 caractères
hexadécimaux) comme une “clé secrète” (définie par l’utilisateur), et
un “vecteur d’initialisation” 24 bits (qui n’est pas sous le contrôle de l’
utilisateur). On obtient au nal 128 bits (104 + 24). Certains fabricants se
réfèrent à ce niveau de WEP comme du 104 bits et d’autres comme du
128 bits. Nos produits WLAN utilisent le terme de 128 bits en se référant
au plus haut niveau de chiffrement.
58 Carte WLAN ASUS
Guide d’installation rapide

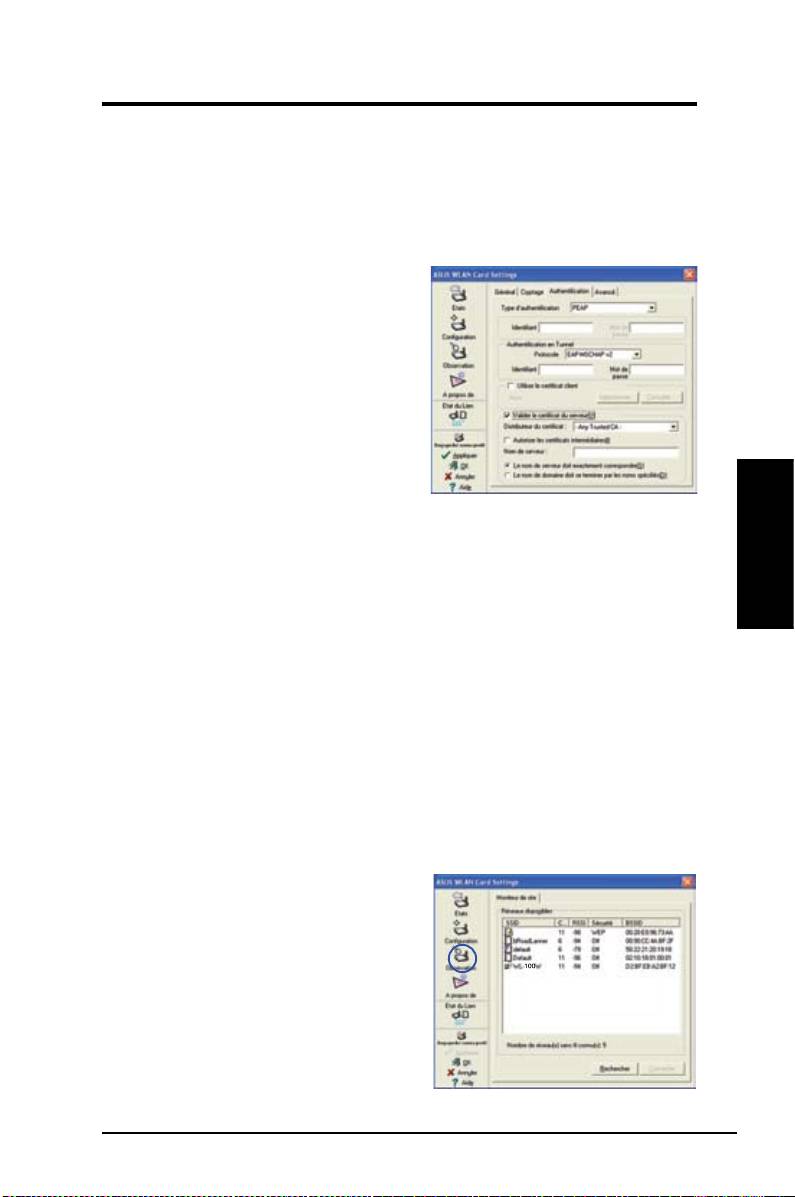

Conguration - Authentication
Cet onglet vous permet de définir les paramètres de sécurité qui
correspondent à ceux de votre point d'accès. Il n'est congurable que si
vous avez déni l'élément Authentication Réseau sur WPA ou WPA2 dans
l'onglet Conguration-Cryptage.
Type d'authentication
Les méthodes du type d'authencation
incluent :
P E A P :
L'au t h en ti fi cation PEAP
(Protected Extensible Authentication
Protocol) est une version de l'EAP
(Extensible Authentication Protocol).
L'EAP assure une authentification
mutuelle entre un client sans l et un
serveur qui est le centre des opérations
du réseau.
TLS/Smart Card :
L'authentification TLS (Transport Layer Security) est
employée pour créer un tunnel chiffré, et effectuer une authentification
(côté serveur) similaire à une authentication pour serveur Web qui utilise
Français
un protocole SSL (Secure Sockets Layer). Cette méthode emploie des
certicats numériques pour vérier l'identité du client et du serveur.
TTLS :
L'authentification TTLS utilise des certificats pour authentifier le
serveur, tout en gardant des propriétés de sécurité similaires au TLS telle que
l'authentication mutuelle, ou la condentialité partagée pour les clés WEP.
LEAP:
L'authentication LEAP (Light Extensible Authentication Protocol)
est une version de l' EAP (Extensible Authentication Protocol). L'EAP
assure une authentication mutuelle entre un client sans l et un serveur
qui est le centre des opérations du réseau.
Md5-challenge:
Md5-challenge est un algorythme de chiffrement à sens
unique qui utilise les nom et mots de passe de l'utilisateur. Cette méthode
ne supporte pas la gestion des clés, et requiert une clé pré-établie.
Observation - Moniteur de site
Utilisez l’onglet Moniteur de site pour
visualiser les statistiques des réseaux
sans fil disponibles pour la carte
WLAN, et leurs paramètres.
•
SSID :
Le SSID des réseaux
disponibles.
•
Canal :
Le canal utilisé par chaque
réseau.
Carte WLAN ASUS 59
Guide d’installation rapide
•
RSSI:
RSSI (Received Signal Strength Indication) transmis par chaque
réseau. Cette information est utile an de déterminer avec quel réseau
s’associer. La valeur est alors normalisée en valeur dBm.
•
Sécurité :
Informations sur le chiffrement d’un réseau sans l. Tous
les périphériques du réseau doivent utiliser la même méthode de
chiffrement pour établir une communication.
•
BSSID :
Adresse MAC (media access control) du point d’accès ou le
Basic Service Set ID du noeud Ad Hoc.
NOTE : Certains points d’accès peuvent désactiver la diffusion de leur
SSID et le masquer à “Site Monitor” ou au “Moniteur de site”. Toutefois,
vous pouvez vous connecter à ces points d’accès si vous connaissez
leur SSID.
Boutons
Français
Rechercher
– Scanne tous les réseaux sans l disponibles, et afche le
résultat dans la liste “Réseaux disponibles”.
Connecter
– Permet de s’associer à un réseau en sélectionnant ce
dernier dans la liste “Available Network” et en appuyant sur ce bouton.
A propos de - Version Info
Utilisez l’onglet Version Info pour afcher les informations concernant les
programmes et la carte WLAN. La première partie de l’onglet inclût la
version du Copyright et de l’utilitaire. La deuxième partie inclût la version
NDIS, le nom et la version du pilote. .
Cet écran n’est qu’une illustration. Les nombres de votre
version seront différents de ce qui est afché ici.
60 Carte WLAN ASUS
Guide d’installation rapide

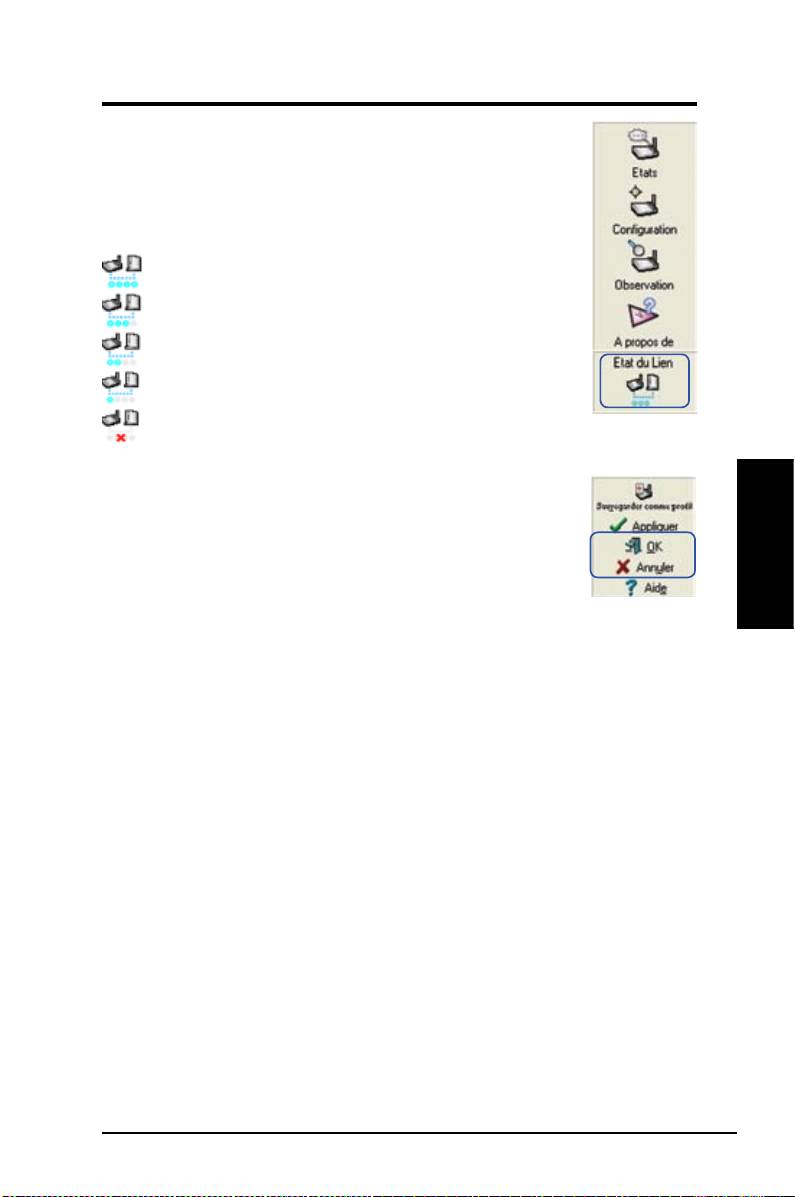

Etat du lien
L’icône “Etat du lien” de la carte WLAN apparaît à gauche
des paramètres de la carte WLAN. Utilisez cette icône
pour afcher l’état du signal actuel :
Lien d’excellente qualité (Infrastructure)
Lien de bonne qualité (Infrastructure)
Lien de qualité acceptable (Infrastructure)
Lien de qualité médiocre (Infrastructure)
Pas de liaison (Infrastructure)
Quitter Wireless Settings
Pour quitter Wireless Settings, vous pouvez cliquer sur
OK
ou
Annuler
.
Français
Carte WLAN ASUS 61
Guide d’installation rapide
®
Options sans l sous Windows
XP
La fenêtre “Options sans l” (voir ci-dessous) n’est disponible que sous
®
Windows
XP. Elle apparaît quand vous lancez l’utilitaire Control Center
pour la première fois. Sélectionnez l’utilitaire que vous souhaitez utiliser
pour congurer votre carte WLAN.
Utiliser seulement la fonction
sans fil de Windows –
Utiliser
uniquement le service Wireless Zero
®
Conguration de Windows
XP pour
congurer la carte WLAN.
Utiliser uniquement nos utilitaires WLAN et désactiver la fonction
sans l de Windows –
Utiliser uniquement les utilitaires ASUS WLAN
pour congurer la carte WLAN (Recommandé).
Vous pouvez ouvrir la fenêtre de
Français
configuration des options sans fil
simplement en cliquant sur l’icône
control center et choisir
Options
sans l
.
Menu de l’icône dans la zone de
notication
®
Conguration via le service Wireless Zero Conguration de Windows
Si vous souhaitez configurer votre carte WLAN via le service Wireless
®
Zero Conguration (WZC) de Windows
, suivez les instructions suivantes
pour établir les paramètres.
1. Double-cliquez sur l'icône
2. Une fenêtre vous invitera à
Réseau sans fil de la zone
saisir la clé de chiffrement que
de notification pour visualiser
vous avez définie pour votre
l e s r é s e a u x d i s p o n i b l e s .
routeur sans l. Saisissez la clé,
Sélectionnez W L- 1 0 0W et
et cliquez sur
Connecter
. La
cliquez sur
Connecter
.
connexion est établie.
62 Carte WLAN ASUS
Guide d’installation rapide
Pour dénir les propriétés de la connexion sans l, faites un clic-droit sur l'icône
Réseau sans l de la zone de notication et choisissez
Ouvrir les connexions
réseau
. Puis faites un clic-droit sur l'icône de connexion réseau et sélectionnez
Propriétés
pour ouvrir la page
Etat de Wireless Network Connection.
1. La page
Général
afche l’état, la durée,
2. Sélectionnez l’onglet “Configuration
la vitesse et la puissance du signal.
Réseaux sans fil” pour afficher
Réseaux
favoris
. Utilisez le bouton Ajouter pour
Cette dernière est symbolysée par un
Français
ajouter le “SSID” des réseaux disponibles
certain nombre de barres vertes, qui
et définir les préférences de connexion
s’échelonnent d’une barre pour un signal
par ordre grâce aux boutons
Monter
et
médiocre, jusqu’à cinq barres pour un
Descendre
. La tour de radio représente
signal excellent.
le point d’accès actuellement connecté.
Cliquez sur
Propriétés
pour mettre en place
l’authentication pour la connexion sans l.
3. La page
Authentication
vous permet
4. L a pa ge
Ava n c é
v o u s p e r m e t d e
d’ajouter des paramètres de sécurité.
configurer le pare-feu et le partage.
Lisez l’aide de Windows pour plus d’
Lisez l’aide de Windows pour plus d’
informations.
informations.
Carte WLAN ASUS 63
Scheda WLAN
WL-100W
(Per rete wireless SuperSpeedN)
Italiano
Guida all’avviamento rapido
64
®
QI2655/ Giugno 2006
®
LINK
ACT
