Vintage V2-PE3
Česky
Systém Barebone
Stručný průvodce instalací
2 Stručný průvodce instalací
Popis předního panelu
Česky
Popis zadního panelu
Stručný průvodce instalací
Záslepka pozice pro
Záslepka pozice pro
jednotku 5,25”
jednotku 5,25”
Vypínač
Vypínač
Resetovací tlačítko
Resetovací tlačítko
Indikátor pevného disku
Indikátor pevného disku
Porty rozhraní USB 2.0
Porty rozhraní USB 2.0
Zdířka pro připojení mikrofonu
Zdířka pro připojení mikrofonu
Záslepka pozice
Záslepka pozice
pro jednotku 3,5”
pro jednotku 3,5”
Zdířka pro připojení sluchátek
Zdířka pro připojení sluchátek
Port myši PS/2
Port myši PS/2
Šroub víka skříně
Šroub víka skříně
Port klávesnice PS/2
Port klávesnice PS/2
Paralelní port
Paralelní port
Zdířka linkového vstupu
Zdířka linkového vstupu
Přepínač napětí
Přepínač napětí
Zámek kovových záslepek
Zámek kovových záslepek
Konektor napájení
Konektor napájení
Sériový port
Sériový port
Port VGA
Port VGA
Porty rozhraní USB 2.0
Porty rozhraní USB 2.0
Zdířka linkového výstupu
Zdířka linkového výstupu
Zdířka pro připojení mikrofonu
Zdířka pro připojení mikrofonu
Kovové záslepky
Kovové záslepky
rozšiřovacích slotů
rozšiřovacích slotů
Ventilátor napájecího zdroje
Ventilátor napájecího zdroje
Větrací otvor skříně
Větrací otvor skříně
Síťový port (RJ-45)
Síťový port (RJ-45)
Šroub víka skříně
Podrobné pokyny pro instalaci a další informace o systému najdete v
uživatelské příručce k systému na webu společnosti ASUS.
1394
Šroub víka skříně
Port IEEE1394
Port IEEE1394
3Stručný průvodce instalací
Vnitřní části
Česky
1. Kryt předního panelu
7. Patice pro paměťové
2. Prázdná pozice pro optickou
moduly DIMM
Mechaniku 5.25”
8. Základní deska ASUS
3. Pozice pro pevný disk
9. Ventilátor skříně
4. Pozice pro disketovou jednotku
10. Slot AGP
5. Zdroj napájení
11. Sloty PCI
6. Patice procesoru
12. Zámek kovových záslepek
Výběr napětí
Zdroj napájení počítače je vybaven
přepínačem napětí 115 V/230 V,
který se nachází vedle konektoru
napájení. Tento přepínač nastavte
na hodnotu, která odpovídá napětí v
elektrické zásuvce ve vaší oblasti.
Pokud je napětí ve vaší oblasti 100 -
127 V, nastavte přepínač na hodnotu
115 V.
Pokud je napětí ve vaší oblasti 200 -
240 V, nastavte přepínač na hodnotu
230 V.
Stručný průvodce instalací
5
2
3
1
4
9
®
6
7
12
12
8
10
10
11
11
4 Stručný průvodce instalací
Česky
Instalace procesoru
Instalace procesoru:
1. Vyhledejte patici pro procesor na základní desce.
2. Palcem stiskněte zaváděcí páčku
(A) a posuňte ji doleva (B) tak,
aby byla uvolněna z pojistky.
Aby nedošlo k poškození
kolíků patice, sejměte víčko
PnP až při instalaci procesoru.
Stručný průvodce instalací
A
A
B
B
Zaváděcí páčka
Zaváděcí páčka
Zajišťovací jazýček
Zajišťovací jazýček
4
Vzduchový
1
Vzduchový
kanál
kanál
3
4
2
3
1
4
2
3
Otvory ve skříni
4
Otvory ve skříni
4
Demotáž bočního a předního panelu
1. Odmontujte šroubky krytu skříně na zadním panelu.
2. Posuňte boční panel směrem k zdanímu panelu tak, aby se háčky
uvolnily z úchytů skříně. Odložte boční panel stranou.
3. Vyhledejte háčky předního panelu a zvedněte je tak, aby se uvolily ze
skříně.
4. Otočte přední panel vpravo tak, aby se závěsy krytu uvolnili.
5. Sejměte přední panel a položte stranou.
5Stručný průvodce instalací
3. Zvedněte zaváděcí páčku ve směru
šipky do úhlu 135°.
4. Zvedněte zaváděcí desku palcem a
ukazovákem do úhlu 100° (A) a poté
zatlačte na víčko PnP pro odstranění
krytky (B).
5. Zorientujte procesor nad paticí tak,
aby se zlatý trojúhelník nacházel na
dolním levé rohu patice. Orientační
výstupek patice musí zapadnout do
Česky
drážky na procesoru.
6. Zavřete zaváděcí desku (A) a
potom stiskněte zaváděcí páčku (B)
tak, aby zaklapla do pojistky.
Instalace ventilátoru a chladiče procesoru
®
®
Procesor Intel
Pentium
4 LGA775 vyžaduje speciálně tvarovanou sestavu
tepelné jímky a ventilátoru, která zajišťuje optimální teplotu a výkonu.
Instalace tepelné jímky a ventilátoru procesoru:
1. Umístěte chladič na horní část
nainstalovaného procesoru tak, aby čtyři
úchyty odpovídaly otvorům na základní
desce.
2. Postupně stiskněte každé dva úchyty v
úhlopříčné poloze tak, aby bylo zajištěno
pevné uchycení chladiče s ventilátorem.
3. Po usazení ventilátoru a chladiče připojte
kabel ventilátoru procesoru ke konektoru
na základní desce.
Stručný průvodce instalací
3
A
B
B
A
1
1
3
4A
4A
4B
4B
Zaváděcí
Zaváděcí
deska
deska
Víčko PnP
Víčko PnP
Značka
Značka
zlatého
zlatého
trojúhelníku
trojúhelníku
Orientační výstupek
Orientační výstupek
A
A
B
B
6 Stručný průvodce instalací
Česky
• Před přidáváním nebo odebíráním paměťových modulů DIMM odpojte
napájení. Při zanedbání této zásady může dojít k poškození základní
desky a/nebo komponent.
• Paměťový modul DDR2 DIMM je vybaven zářezem, takže jej lze
nainstalovat pouze v jediném směru. Paměťový modul DIMM
NEZASOUVEJTE do patice SILOU, aby nedošlo k jeho poškození.
Instalace karty pro rozšíření
1. Vyjměte kovovou záslepku.
2. Vyjměte kovovou záslepku, která
se nachází proti slotu, kterých
chcete použít.
3. Nasaďte konektor karty do slotu
a potom zasuňte kartu zcela do
slotu.
4. Nasaďte kovovou záslepku.
Stručný průvodce instalací
3
4
4
2
1
Instalace paměťového modulu DIMM
1. Vyhledejte patice pro paměťové
moduly DIMM na základní desce.
2. Stisknutím zajišťovací svorky
směrem ven uvolněte patici pro
paměťový modul DIMM.
3. Nasaďte paměťový modul DIMM
do patice tak, aby zářez na
modulu DIMM odpovídal
výstupku v patici.
4. Zasuňte paměťový modul DIMM zcela do patice, tak aby zajišťovací
svorky zapadly na místo.
7Stručný průvodce instalací
Instalace paměťových jednotek
Česky
Stručný průvodce instalací
Optická jednotka
Optická jednotka
1. Umístěte skříň do svislé polohy a
2
vyjměte kovovou záslepku horní
3
pozice 5,25”.
3
2. Vložte optickou jednotku do
uvolněné pozice a zasuňte ji na
míto tak, aby se otvory pro šrouby
nacházely ve stejné poloze, jako
otvory pro šrouby ve skříni.
3. Zajistěte optickou jednotku
dvěma šrouby na obou stranách.
4. Připojte zástrčku IDE (A)
a napájecí zástrčku (B) ke
konektorům na zadní straně
jednotky.
Disketová jednotka
Disketová jednotka
1. Umístěte skříň do svislé polohy
a vyjměte kovovou záslepku
spodní pozice 3,5”.
2. Vložte disketovou jednotku do
3
pozice a zasuňte ji na místo
3
tak, aby se otvory pro šrouby
2
na jednotce nacházely ve stejné
poloze, jako otvory pro šrouby
ve skříni.
3. Zajistěte disketovou jednotku
dvěma šroubky na obou stranách.
4. Připojte zástrčku signálu (A) a
napájecí zástrčku (B) ke konektorům
na zadní straně jednotky.
B
A
Pevný disk
Pevný disk
1. Umístěte skříň do svislé polohy a
vyjměte kovovou záslepku horní
pozice 3,5”.
2. Vložte pevný disk do pozice a
3
zasuňte jej na místo tak, aby
3
se otvory pro šrouby na disku
2
nacházely ve stejné poloze, jako
otvory pro šrouby ve skříni.
3. Zajistěte pevný disk dvěma
šroubky na obou stranách pozice.
B
A
B
8 Stručný průvodce instalací
4.
Česky
Stručný průvodce instalací

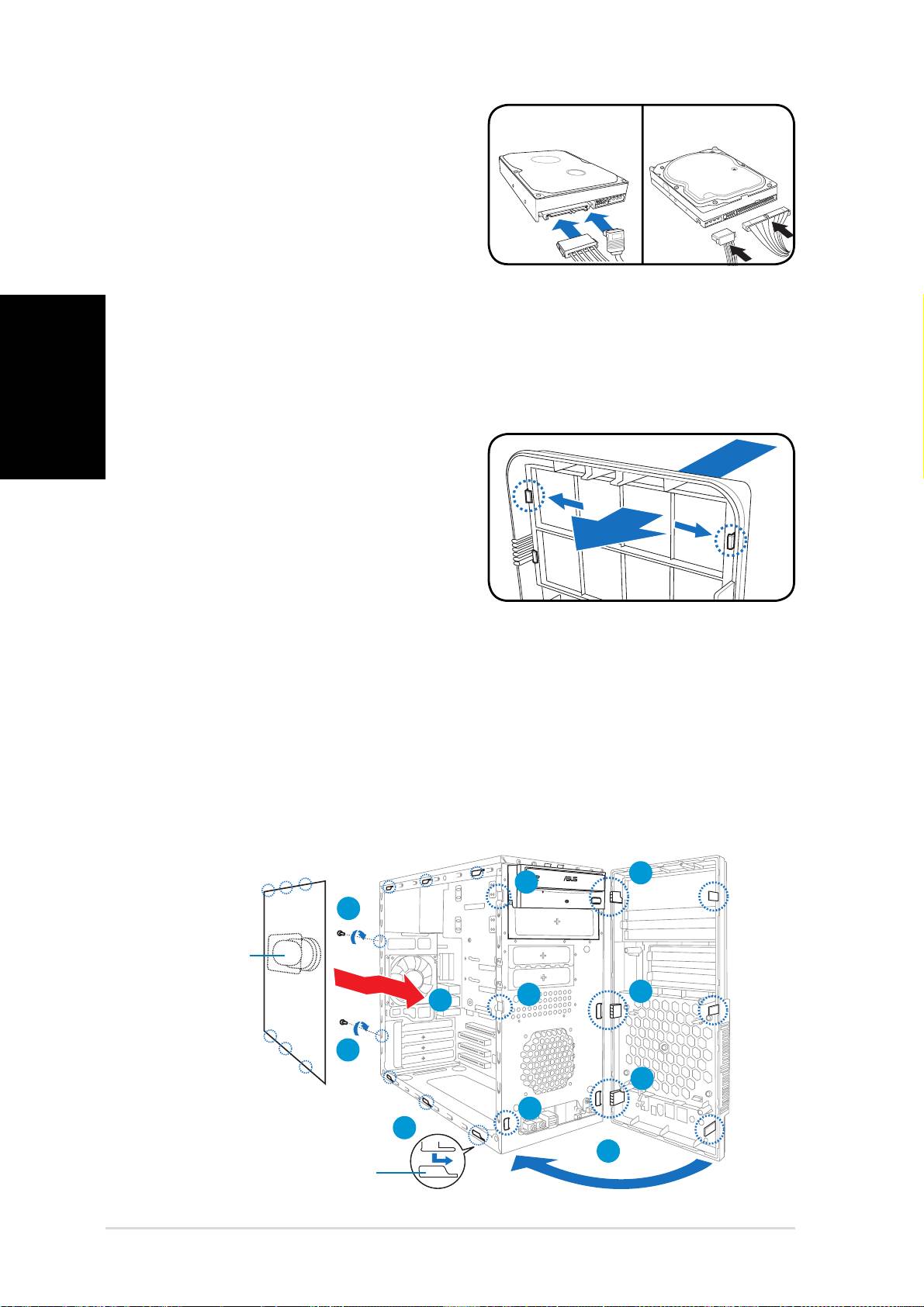

Pevný disk SATA
Pevný disk SATA: Připojte
zástrčku kabelu signálu SATA a
kabelu napájení ke konektorům na
zadní straně jednotky.
Pevný disk IDE
Pevný disk IDE: Připojte zástrčku
kabelu IDE a kabelu napájení
ke konektorům na zadní straně
jednotky.
Demontáž a montáž bočního a předního panelu
Pokud jste nainstalovali optickou a/nebo disketovou jednotku, před montáží
do skříně demontujte kryty pozic na předním panelu. Funkce:
1. Vyhledejte zámky krytů pozic.
2. Posunutím zámků směrem ven
uvolněte kryt pozice.
3. Posuňte kryt směrem dovnitř a
položte stranou.
4. Podle stejných pokynů
demontujte kryt pozice 3.5”.
Instalace předního a bočního panelu:
1. Zasuňte závěsy do otvorů na pravé straně předního panelu, aby se
přední panel připojil ke skříni.
2. Otočte přední panel vlevo a zasuňte háčky do skříně tak, aby přední
panel dosedl na místo.
3. Zasuňte háčky bočního panelu do horních a dolních otvorů skříně.
4. Posuňte boční panel k přednímu panelu tak, aby dosedl na místo.
5. Zajistěte panel dvěma šroubky, které jste předním odmontovali.
5
Vzduchový
Vzduchový
kanál
kanál
1
2
2
1
4
5
1
2
3
2
Vzduchový kanál
Vzduchový kanál
SATA IDE
SATA IDE
