Guide de démarrage rapide
Se référer au manuel de lʼutilisateur du système pour de plus amples
détails concernant lʼinstallation. Pour toute autre information relative au
système, se référer au site Web ASUS.
Caractéristiques de la façade
Cache pour baies 5.25”
Français
Cache pour baies 3.5”
Ports USB 2.0
Port microphone
Bouton dʼalimentation
Port casque
Bouton Reset
HDD LED
Caractéristiques de l’arrière
Connecteur dʼalimentation
Sélecteur de tension
Ventilateur du bloc
dʼalimentation
Vis du capot
Port souris PS/2
Port clavier PS/2
Port série
Port parallèl
Port VGA
Ventilation châssis
1394
Port IEEE 1394
Ports USB 2.0
Port LAN (RJ-45)
Port microphone
Sortie ligne (Line Out)
Port entrée ligne (Line In)
Vis du capot
Protections métalliques
Verrouillage des brackets
pour slots dʼextension
métalliques
2 Guide de démarrage rapide
Composants internes
5
2
3
6
8
1
7
4
9
®
Français
10
11
12
1. Façade
8. Carte mère ASUS
2. Baie 5.25 pouces vide
9. Ventilateur du châssis
3. Baie pour disque dur
10. Slot AGP
4. Baie pour lecteur de disquette
11. Slots PCI
5. Alimentation
12. Verrouillage des brackets
6. Socket du CPU
métalliques
7. Sockets DIMM
Choisir le voltage
Lʼalimentation du système est
équipée dʼun sélecteur de tension
115 V/230 V situé près du
connecteur dʼalimentation. Utilisez
cet interrupteur pour choisir la bonne
tension dʼentrée en fonction des
standards utilisés dans votre région.
Si la tension dans votre région est de
100-127 V, passez lʼinterrupteur sur
115 V.
Si la tension dans votre région est de
200-240 V, passez lʼinterrupteur sur
230 V.
3Guide de démarrage rapide
Retirer le panneau latéral et la façade
1. Retirez les vis du panneau arrière.
2. Faites glisser le panneau latéral vers lʼarrière jusquʼà ce que ses
crochets se détachent des onglets du châssis. Mettez le panneau
latéral de côté.
3. Repérez les crochets de la façade, et soulevez-les jusquʼà ce quʼils se
détachent du châssis.
4. Faites pivoter la façade vers la droite, jusquʼà ce que les clapets
situés sur le côté droit du panneau soient visibles.
Français
5. Retirez la façade, puis mettez-la de côté.
4
4
3
Gaine dʼaération
1
4
2
3
1
4
2
3
Onglets du châssis
4
Installer le CPU
Pour installer un CPU:
1. Localisez le socket du CPU sur la carte mère.
2. Pressez le levier avec votre pouce
Loquet de rétention
(A) et glissez-le vers la gauche (B)
jusquʼà ce quʼil soit libéré du loquet
A
de rétention.
Pour éviter dʼendommager les
B
broches du socket, ne retirez pas
le cache PnP sauf pour installer
Levier
le CPU.
4 Guide de démarrage rapide
3. Levez le levier dans la direction de la
Plaque de
protection
fl èche à un angle de 135º.
Plaque
4. Levez la plaque avec votre pouce à
un angle de 100°(4A), puis poussez
4B
4A
le couvercle PnP de la plaque pour
lʼenlever (4B).
3
5. Placez le CPU au dessus du socket,
en vous assurant que le triangle doré
soit dans le coin inférieur gauche du
Marque
Français
socket. La clef dʼalignement du socket
triangulaire
doit correspondre avec lʼencoche du
dorée
CPU.
Clef dʼalignement
6. Refermez la plaque (A), puis poussez le
A
levier (B) jusquʼà ce quʼil soit accroché
par le loquet de rétention.
B
Installer l’ensemble dissipateur-ventilateur
®
®
Les processeurs Intel
Pentium
4 LGA775 nécessitent un dissipateur
thermique et un ventilateur spécialement conçus pour assurer des
performances et des conditions thermiques optimales.
Pour installer lʼensemble dissipateur-ventilateur:
A
1. Placez le dissipateur sur le processeur, en
B
vous assurant que les quatres systèmes
B
de serrage correspondent aux trous de la
carte mère.
A
2. Pressez sur deux systèmes de serrage à
la fois en séquence diagonale pour fi xer
lʼensemble dissipateur-ventilateur.
3. Lorsque lʼensemble dissipateur-
ventilateur est en place, connectez le
1
câble du ventilateur CPU au connecteur
1
de la carte mère étiqueté CPU_FAN.
5Guide de démarrage rapide
Installer un module DIMM
1. Localisez les sockets DIMM de la
carte mère.
2. Déverrouillez un socket DIMM
en pressant sur les clips de
rétention vers lʼextérieur.
3. Alignez un module DIMM sur le
socket de sorte que lʼencoche
sur la DIMM corresponde à
Français
lʼergot du socket.
4. Enfoncez le module DIMM dans le socket jusquʼà ce que les clips de
rétention se referment.
• Débranchez la source dʼalimentation avant dʼajouter ou de retirer
des modules DIMMs. Ne pas le faire peut endommager la carte mère
et/ou les composants.
• Un module DDR2 DIMM est verrouillé par une encoche, de sorte quʼil
ne peut entrer dans le socket que dans un seul sens. NE FORCEZ
pas sur un module pour le faire entrer dans son socket pour ne pas
lʼendommager.
Installer une carte d’extension
1. Retirez le verrou des
protections métalliques.
2
2. Enlevez la protection métallique
du slot que vous voulez utiliser.
1
3. Insérez le connecteur de la
carte dans le slot et pressez
jusquʼà ce que la carte soit en
place.
3
4. Replacez le verrou des
protections métalliques.
4
6 Guide de démarrage rapide

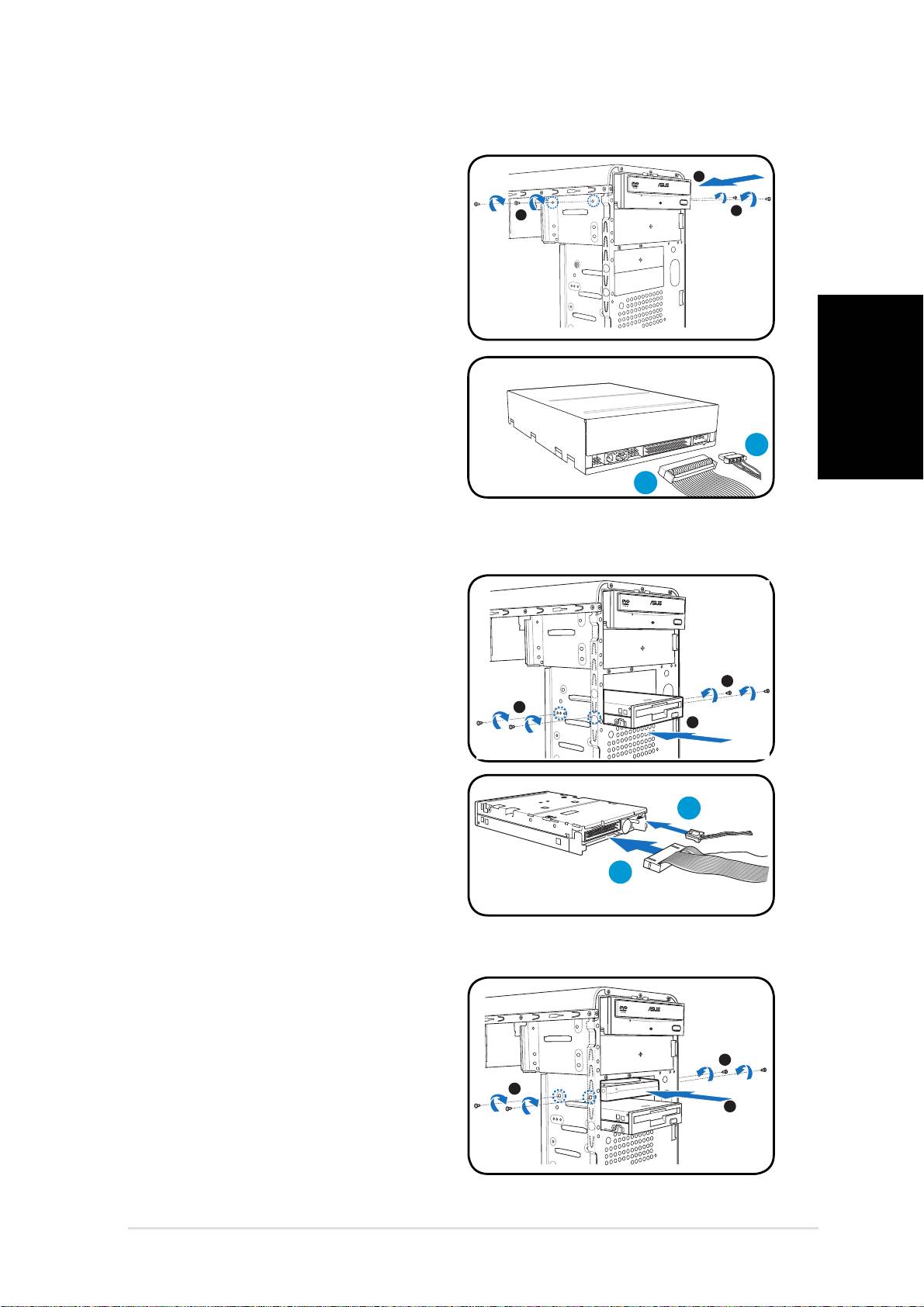

Installer des disques de stockage
Installer un lecteur optique
2
1. Mettez le châssis en position
verticale, puis retirez le premier
3
3
cache métallique pour baie
5.25”.
2. Insérez le lecteur optique
dans la baie, puis poussez-le
délicatement jusquʼà ce que les
pas de vis sʼalignent avec ceux
situés sur la baie.
3. Sécurisez le lecteur optique
grâce à deux vis sur les deux
côtés de la baie.
Français
B
4. Connectez les câbles IDE(A),
et dʼalimentation (B) aux
A
connecteurs situés à lʼarrière du
lecteur.
Installer un lecteur de disquettes
1. Mettez le châssis en position
verticale, puis retirez le premier
cache métallique pour baie 3.5”.
2. Insérez le lecteur de disquettes
3
dans la baie, puis poussez-le
délicatement jusquʼà ce que les
3
2
pas de vis sʼalignent avec ceux
situés sur la baie.
3. Sécurisez le lecteur de
disquettes grâce à deux vis sur
B
les deux côtés de la baie.
4. Connectez le câble du lecteur de
A
disquettes (A) et dʼalimentation
(B) à lʼarrière du lecteur.
Installer un disque dur
1. Mettez le châssis en position
verticale, puis retirez le deuxième
cache métallique pour baie 3.5”.
2. Insérez le disque dur dans
3
la baie, puis poussez-le
3
délicatement jusquʼà ce que les
2
pas de vis sʼalignent avec ceux
situés sur la baie.
3. Sécurisez le disque dur grâce à
deux vis sur les deux côtés de la baie.
7Guide de démarrage rapide
4. Pour un disque dur SATA:
SATA IDE
connectez les câbles SATA et
dʼalimentation aux connecteurs à
lʼarrière du disque.
Pour un disque dur IDE: connectez
les câbles IDE et dʼalimentation aux
connecteurs à lʼarrière du disque.
Retirer le cache des baies et replacer la
Français
façade et le panneau latéral
Si vous avez installé un disque optique et/ou un lecteur de disquette, retirer
le cache des baies de la façade avant de replacer cette dernière. Pour ce faire:
1. Repérez les clips sur le cache
des baies.
2. Poussez les clips vers lʼextérieur
afi n de libérer le cache.
3.
Repoussez le cache vers
lʼintérieur, puis mettez-le de côté.
4. Suivez les mêmes instructions
afi n de retirer le cache pour baie
3.5”.
Pour replacer la façade et le panneau latéral:
1. Insérez les clapets de la façade dans les ouvertures situées sur le côté
droit du châssis.
2. Pivotez la façade sur la gauche, puis insérez les crochets dans le
châssis jusquʼà ce que la façade tienne bien en place.
3. Insérez les crochets du panneau latéral dans les ouvertures situées sur
le dessous et le dessus du châssis.
4. Glissez le panneau latéral en direction de la façade jusquʼà ce quʼil
tienne bien.
5. Sécurisez le capot avec les deux vis, retirées précédemment.
1
2
5
Gaine dʼaération
2
1
4
5
1
2
3
2
Onglets du châssis
