Asus V2-PE3: Vintage V2-PE3
Vintage V2-PE3: Asus V2-PE3
Vintage V2-PE3
Sistema Barebone
Guida all’installazione veloce
Italiano
2 Guida allʼinstallazione veloce
Fare riferimento alla Guida del sistema per i dettagli sullʼinstallazione ed
al sito ASUS per altre informazioni sul sistema.
Funzionalità del pannello anteriore
Italiano
Funzionalità del pannello posteriore
Guida allʼinstallazione veloce
Coperchio alloggiamento
operchio alloggiamento
lettore da 5.25-pollici
lettore da 5.25-pollici
Pulsante alimentazione
Pulsante alimentazione
Pulsante Reset
Pulsante Reset
LED HDD
LED HDD
Porte USB 2.0
Porte USB 2.0
Porta microfono
Porta microfono
Coperchio alloggiamento
operchio alloggiamento
lettore da 3.5-pollici
lettore da 3.5-pollici
Porta cuffie
Porta cuffie
1394
Porta mouse PS/2
Porta mouse PS/2
Vite del coperchio
Vite del coperchio
Porta tastiera PS/2
Porta tastiera PS/2
Porta parallela
Porta parallela
Porta Linea in Entrata
Porta Linea in Entrata
Selettore voltaggio
Selettore voltaggio
Blocco staffa metallica
Blocco staffa metallica
Connettore alimentazione
Connettore alimentazione
Porta Seriale
Porta Seriale
Porta VGA
Porta VGA
Porte USB 2.0
Porte USB 2.0
Porta Linea in Uscita
Porta Linea in Uscita
Porta microfono
Porta microfono
Supporti di metallo
Supporti di metallo
slot di espansione
slot di espansione
Ventola di alimentazione
Ventola di alimentazione
Ventola telaio
Ventola telaio
Porta LAN (RJ-45)
Porta LAN (RJ-45)
Vite del coperchio
Vite del coperchio
Porta IEEE1394
Porta IEEE1394
3Guida allʼinstallazione veloce

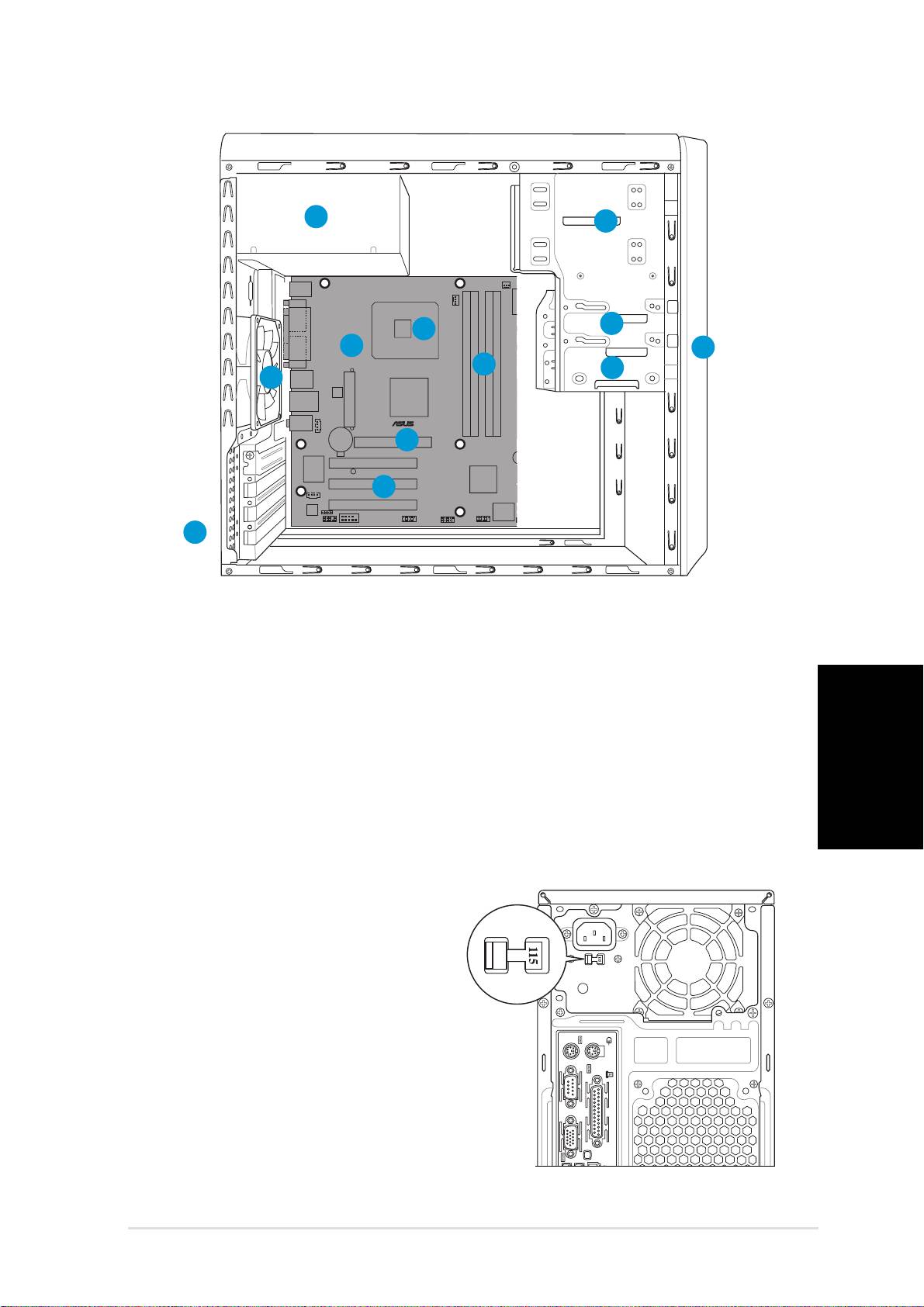

Componenti interni
1. Coperchio pannello anteriore
7. Alloggiamenti DIMM
2. Alloggiamento vuoto per
8. Scheda madre ASUS
lettore ottico da 5.25-pollici
9. Ventola chassis
3. Alloggiamento lettore disco fi sso
10. Slot AGP
4. Alloggiamento lettore fl oppy
11. Alloggiamenti PCI
5. Unità di alimentazione
12. Blocco staffa metallica
6. Socket CPU
Italiano
Selezione del voltaggio
Lʼunità di alimentazione del sistema
ha un selettore di voltaggio da 115
V/230 V posto vicino al connettore
di alimentazione. Utilizzare questo
interruttore per selezionare il
voltaggio per la propria zona.
Se il voltaggio è di 100-127 V,
impostare lʼinterruttore su 115 V.
Se il voltaggio è di 200-240 V,
impostare lʼinterruttore su 230 V.
Guida allʼinstallazione veloce
5
2
3
1
4
9
®
6
7
12
12
8
10
10
11
11
4 Guida allʼinstallazione veloce
Italiano
Installazione della CPU
Per installare una CPU:
1. Individuare il socket CPU sulla scheda madre.
2. Premere la leva di carico con
il pollice (A) e spostarla verso
sinistra (B) fi nché non sarà
rilasciata dalla linguetta che la
trattiene.
Per evitare di danneggiare
i pin, non rimuovere la
protezione PnP salvo si stia
installando una CPU.
Guida allʼinstallazione veloce
A
A
B
B
Leva di Carico
Leva di Carico
Linguetta di Ritenzione
Linguetta di Ritenzione
4
Condotto
1
Condotto
dellʼaria
dellʼaria
3
4
2
3
1
4
2
3
Fessure del telaio
4
Fessure del telaio
4
Rimozione del coperchio laterale e del
pannello anteriore
1. Rimuovere le viti del coperchio del pannello posteriore.
2. Tirare il coperchio laterale verso il pannello posteriore fi nché i suoi
ganci non si liberano dalle alette dello chassis. Mettere da parte il
coperchio.
3. Localizzare i ganci del pannello anteriore, e poi sollevarli fi nché non si
liberano dallo chassis.
4. Ruotare il pannello anteriore a destra, fi nché non appariranno le alette
a cerniera presenti sul lato destro.
5. Rimuovere il pannello, e metterlo da parte.
5Guida allʼinstallazione veloce
3. Sollevare la leva di caricamento nella
direzione della freccia per un angolo di
135º.
4. Sollevare la piastra di caricamento
con il pollice (4A), poi premere con
lʼindice il tappo PnP dalla piastra di
caricamento per rimuoverlo (4B).
5. Posizionare la CPU sopra lo zoccolo,
assicurandosi che il triangolo dorato
sia allineato con lʼangolo in basso
a sinistra dello zoccolo. Il punto di
allineamento presente sullo zoccolo
dovrà inserirsi nellʼintaglio della CPU.
6. Chiudere la piastra di caricamento
(A), poi premere la leva di
caricamento (B) fi nché non si blocca
nella linguetta di ritenzione.
Italiano
Installazione della ventola della CPU e del
dissipatore
®
®
Il processore Intel
Pentium
4 LGA775 necessita di un particolare gruppo
dispersore di calore - ventolina per assicurare le condizioni termiche e le
prestazioni ottimali.
Per installare il dispersore di calore CPU e la ventolina:
1. Posizionare il dissipatore sopra la CPU
installata, assicurarsi che le quattro perni
corrispondano con i fori presenti sulla
scheda madre.
2. Premere verso il basso due perni alla volta in
sequenza diagonale per assicurare il dissipatore
e il montaggio della ventola in posizione.
3. Quando il gruppo dispersore di calore -
ventolina è in sito, collegare il cavo ventolina
CPU al connettore sulla scheda madre.
Guida allʼinstallazione veloce
3
A
B
B
A
1
1
3
4A
4A
4B
4B
piastra di
piastra di
caricamento
caricamento
Tappo PnP
Tappo PnP
Triangolo
Triangolo
Dorato
Dorato
Punto di
Punto di
allineamento
allineamento
A
A
B
B
6 Guida allʼinstallazione veloce
Installazione della DIMM
1. Localizzare i socket della DIMM
nella scheda madre.
2. Sbloccare il socket della
DIMM premendo le leve di
trattenimento verso lʼesterno.
3. Allineare la DIMM al socket in
modo che la tacca della DIMM
coincida con quella del socket.
4. Premere il DIMM nel socket fi nché i ganci di trattenimento non
scattano allʼinterno.
• Togliere lʼalimentazione prima di aggiungere o rimuovere le DIMM.
Lʼomissione di queste operazioni può causare danni gravi alla scheda
madre e/o agli altri componenti.
• La DIMM DDR2 può coincidere con la tacca in una sola direzione. NON
forzare la DIMM nello zoccolo per evitare di danneggiarla.
Installazione della scheda di espansione
1. Rimuovere il blocco del supporto
di metallo.
Italiano
2. Rimuovere la staffa metallica di
fronte allʼalloggiamento che si
intende utilizzare.
3. Inserire il connettore della scheda
nellʼalloggiamento, poi premere
la scheda fermamente fi nché non
risulti in posizione.
4. Riposizionare il blocco del
supporto di metallo.
Guida allʼinstallazione veloce
3
4
4
2
1
7Guida allʼinstallazione veloce
Installazione dei drive di memoria
Italiano
Guida allʼinstallazione veloce
Lettore ottico
Lettore ottico
1. Posizionare lo chassis in verticale,
e rimuovere il coperchio metallico
superiore dellʼalloggiamento del
lettore da 5.25”.
2. Inserire il lettore ottico
nellʼalloggiamento, poi spingerlo
con delicatezza fi nché i fori delle
viti non siano allineati con quelli
dellʼalloggiamento.
3. Bloccare il lettore ottico con due viti
su entrambi i lati dellʼalloggiamento.
4. Collegare le spine IDE (A) e
alimentazione (B) ai connettori
sul retro del lettore.
Lettore fl oppy
Lettore fl oppy
1. Posizionare lo chassis in verticale,
quindi rimuovere il coperchio
metallico inferiore dellʼalloggiamento
del lettore da 3.5”.
2. Inserire il lettore del fl oppy
nellʼalloggiamento, poi spingerlo
con delicatezza fi nché i fori delle
viti non siano allineati con quelli
dellʼalloggiamento.
3. Bloccare il fl oppy con due viti su
entrambi i lati dellʼalloggiamento.
4. Collegare le spine del segnale (A) e
di alimentazione (B) ai connettori
posti sul retro del lettore.
Disco fi sso
2
3
3
3
3
2
Disco fi sso
1. Posizionare lo chassis in verticale,
quindi rimuovere il coperchio metallico
superiore dellʼalloggiamento del lettore
da 3.5”.
2. Inserire il disco fi sso
nellʼalloggiamento, poi spingerlo
con delicatezza fi nché i fori delle
viti non siano allineati con quelli
dellʼalloggiamento.
3. Bloccare il disco fi sso con due viti su entrambi i lati dellʼalloggiamento.
B
A
B
3
3
2
B
A
B
8 Guida allʼinstallazione veloce
4.
Italiano
Guida allʼinstallazione veloce
Per HDD SATA
Per HDD SATA: Collegare le spine
del segnale e di alimentazione di
SATA ai connettori posti dietro al
lettore.
Per HDD IDE
Per HDD IDE: Collegare le spine IDE e
di alimentazione ai connettori posti
sul retro del lettore.
Rimozione dei coperchi degli alloggiamenti e
reinstallazione dei pannelli anteriore e laterale
Se si era installato un lettore ottico e/o per fl oppy, rimuovere il coperchio(i) del
pannello anteriore prima di reinstallarlo sullo chassis. Procedere come segue:
1. Localizzare i blocchi del
coperchio dellʼalloggiamento.
2. Premerli verso lʼesterno per
liberare il coperchio.
3. Premere il coperchio verso
lʼinterno, poi metterlo da parte.
4. Seguire le stesse istruzioni
per rimuovere il coperchio
dellʼalloggiamento del lettore da 3.5”.
Per reinstallare il pannello anteriore e il coperchio laterale:
1. Inserire le alette a cerniera del pannello anteriore nei fori presenti sul
lato destro dello chassis.
2. Ruotare lʼassemblaggio del pannello anteriore a sinistra, inserire quindi
i ganci nello chassis fi nché il pannello non sarà in posizione.
3. Inserire i ganci della copertura nei fori che si trovano sulla parte
superiore ed inferiore del telaio.
4. Premere il coperchio laterale nella direzione del pannello anteriore
fi nché non risulti in posizione.
5. Bloccare il coperchio con le due viti tolte prima.
5
Condotto
Condotto
dellʼaria
dellʼaria
1
2
2
1
4
5
1
2
3
2
Fessure del telaio
Fessure del telaio
SATA IDE
SATA IDE
