Русский
Xonar DX
PCI Express аудиокарта
Руководство
по установке
ASUS Xonar DX руководство по установке
61
Русский
62
ASUS Xonar DX руководство по установке
1.1 Требования для установки
Для успешной установки аудиокарты Xonar D2, ваш компьютер должен соответствовать
следующим требованиям:
• Один свободный слот PCI Express 1.0 (или выше)
• Один свободный 4-контактный кабель питания от блока питания ПК
®
®
• Microsoft
Windows
Vista/XP(32/64бит)/MCE2005
®
®
• Процессор Intel
Pentium
4 1.4МГц или AMD K7 1400 или более быстрый
• Память более 256 Мб
• Более 60 Мб свободного дискового пространства для установки драйверов;
Более 200Mб доступного пространства для Ableton Live и более 320Мб для
пакета Cakewalk
• CD-ROM (DVD-ROM) привод для установки программного обеспечения
• Высококачественные наушники, мощные аналоговые колонки или цифровые
колонки с декодером Dolby Digital для прослушивания звука
Перед установкой проверьте комплектность ASUS Xonar D2:
• Аудиокарта ASUS Xonar DX
• Компакт-диск ASUS Xonar DX (включая утилиты Portable Music Processor Lite и(включая утилиты Portable Music Processor Lite и
RMAA V6.0.6)
• Дополнительный кнонштейн Дополнительный кнонштейн
• S/PDIF TOSLINK оптический переходник x1• �уководство по установке• �уководство по установке
Русский
ASUS Xonar DX руководство по установке
63
1.2 Установка карты
Для установки аудиокарты ASUS Xonar выполните следующее:
1. Для сброса статического электричества коснитесь металлической задней или
боковой стенки компьютера.
2. Выключите ваш ПК, монитор и все другие периферийные устройства,
подключенные к вашему ПК.
3. Отключите шнур питания.
4. Снимите крышку корпуса.
5. Найдите свободный PCI-Express слот на материнской плате.
6. Подключите кабель от блока питания к разъему питания на аудиокарте
7. Совместите Xonar карту с разъемом и надавите, пока карта не встанет на
место. Убедитесь, что карта надежно вставлена в слот.

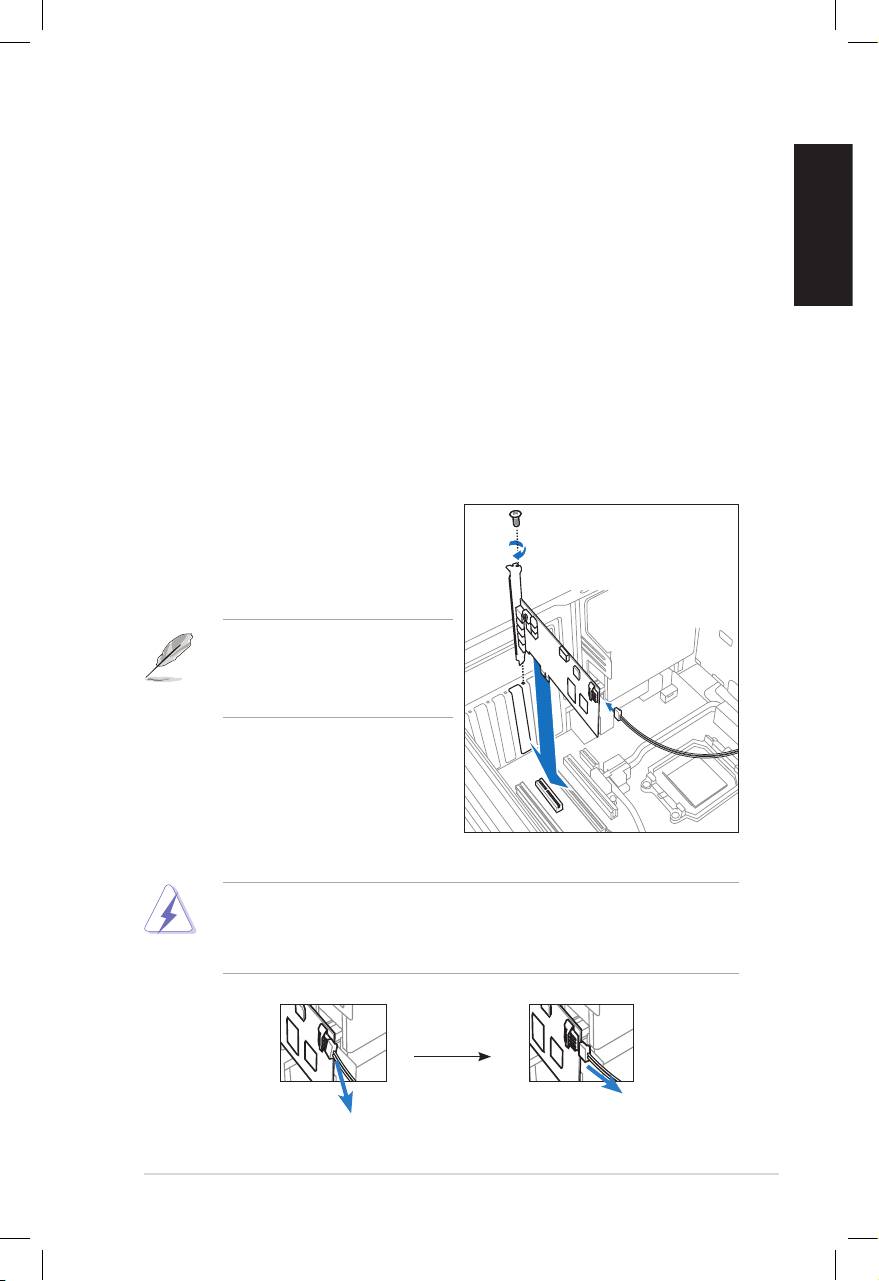

8. Закрутите винт, крепящий аудиокарту Xonar D2. Для нахождения отверстия
винта обратитесь к рисунку внизу.
9. Закройте крышку корпуса.
10. Подключите все кабели.
11. Подключите шнур питания к
компьютеру и розетке
12. Включите компьютер.
PCI Express аудиокарте требуется
дополнительное питание. Если
кабель питания не подключен,
аудиокарта не будет работать..
При отключении кабеля питания от аудиокарты Xonar DX audio card, сначала потяните
4-контактный разъем наружу, затем отключите его от разъема питания, как показано на
рисунке. При отключении не применяйте чрезмерные усилия; поступая таким образом
можно повредить разъем питания на аудиокарте!
3
3
Русский
64
ASUS Xonar DX руководство по установке
1.3 Установка драйверов
После установки аудиокарты Xonar D2 в ваш компьютер, вам нужно установить
драйвера, которые позволят аудиокарте Xonar D2 работать в операционной системе
Windows.
Версия и содержимое драйвера на компакт-диске изменяются без уведомления.
Если вы уже установили аудиокарту ASUS Xonar D2, перед установкой драйвера
может появиться окно мастера нового оборудования. Смотрите рисунок внизу.
1.3.1 Установка драйверов аудиокарты
Для установки драйверов устройства выполните следующее:
1. В окне Found New Hardware wizard нажмите Cancel.
2. Вставьте компакт-диск ASUS Xonar D2 в оптический привод.
Если автозапуск включен, автоматически появится экран ASUS Xonar Card
Driver. Перейдите к шагу 5.
Если автозапуск отключен на вашем компьютере, выполните шаг 3.
3. На рабочем столе щелкните My Computer и дважды щелкните на иконке
оптического привода.
4. Дважды щелкните на файле setup.exe на компакт-диске.
5. Следуйте инструкциям на экране для завершения установки. В процессе
установки прочитайте “END USER LICENSE AGREEMENT”, убедитесь, что вы
понимаете и принимаете это перед продолжением установки.
6. При завершении установки, вас попросят перезагрузить ваш компьютер. Если
желаете, вы можете перезагрузить компьютер позже.
Русский
ASUS Xonar DX руководство по установке
65
1.4 Подключение аудиоустройств
1.4.1 Порты
Выход SPDIF
Линейный вход / Mикрофон
Передние каналы
Боковые каналы
Центральный канал/сабвуфер
Задние каналы
1.4.2 Подключение аналоговых колонок
2 колонки
Передние каналы
Русский
66
ASUS Xonar DX руководство по установке

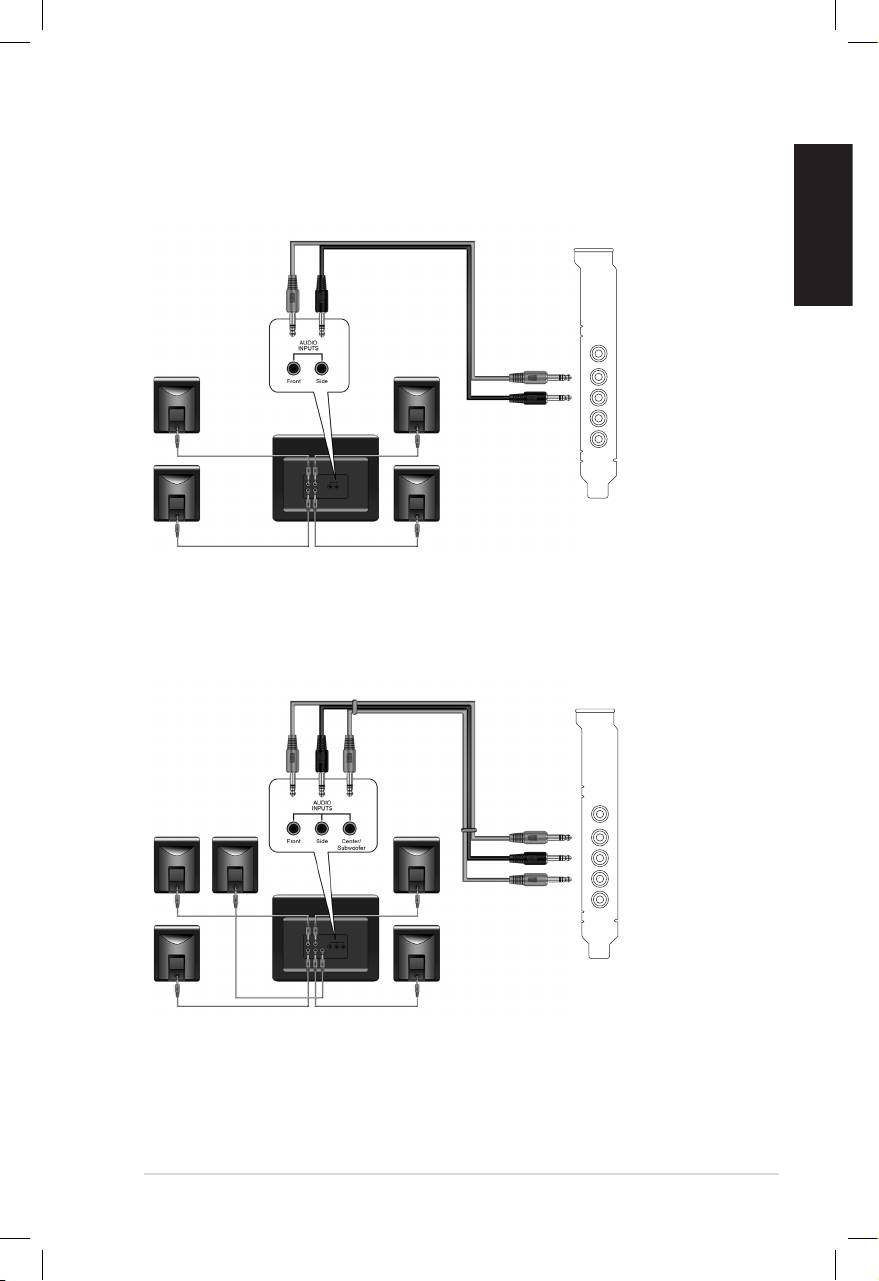

2.1 колонки
Передние каналы
4 колонки
Передние каналы
Боковые каналы
Русский
ASUS Xonar DX руководство по установке
67
4.1 колонки
Передние каналы
Боковые каналы
5.1 колонок
Передние каналы
Боковые каналы
Центральный канал/сабвуфер
Русский
68
ASUS Xonar DX руководство по установке

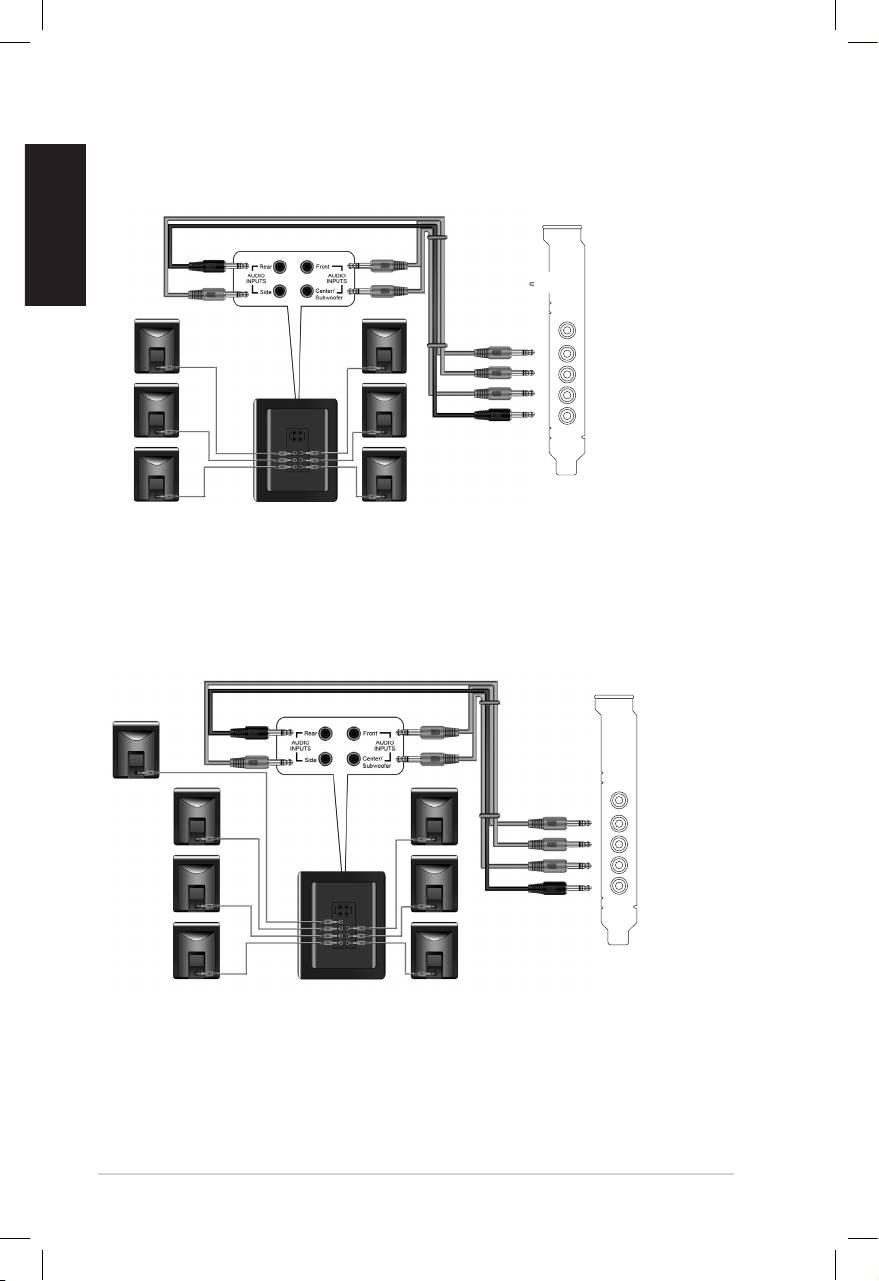

6.1 колонок
Передние каналы
Боковые каналы
Центральный канал/сабвуфер
Задние каналы
7.1 колонок
Передние каналы
Боковые каналы
Центральный канал/сабвуфер
Задние каналы
Русский
ASUS Xonar DX руководство по установке
69

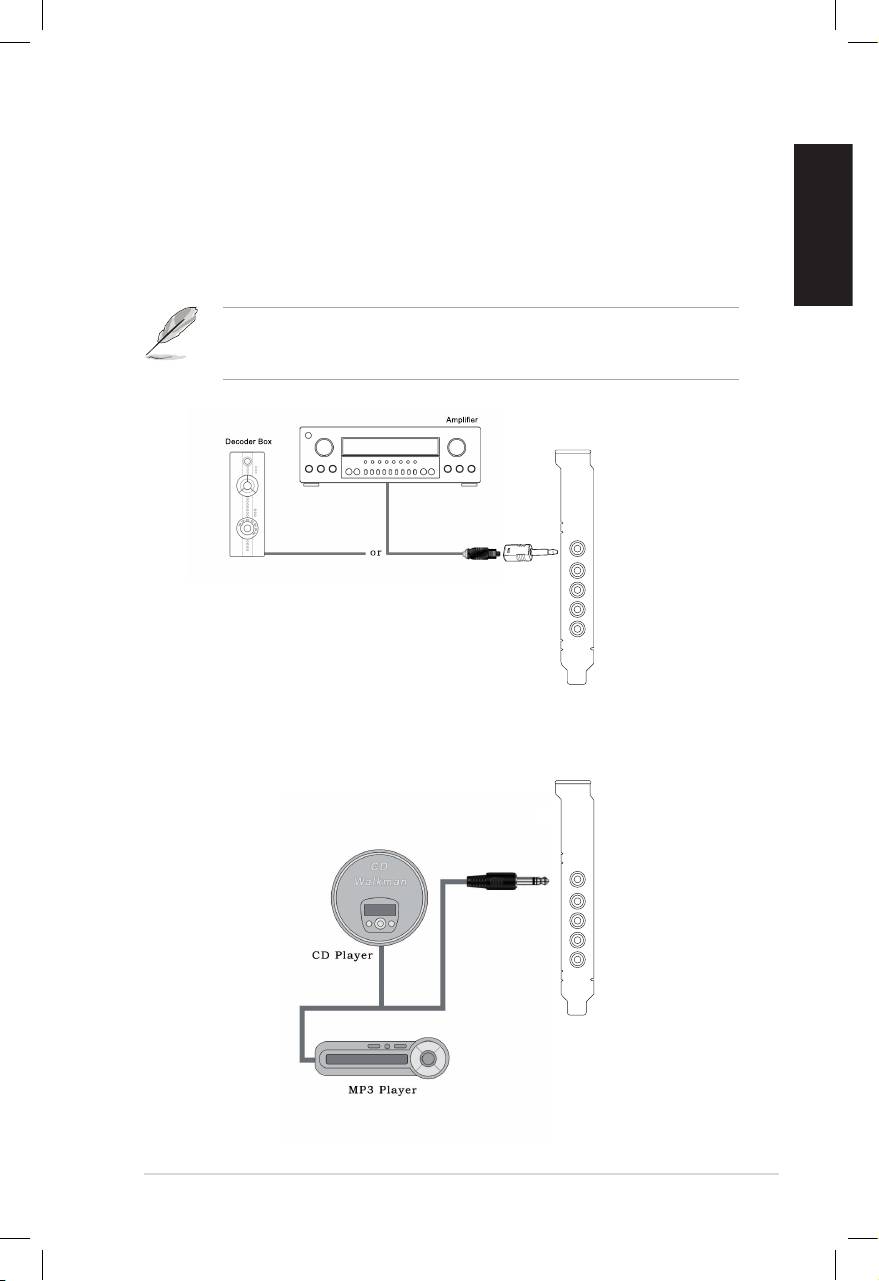

1.4.3 Подключение цифровых колонок
SPDIF Out
Подключите оптический адаптер TOSLINK к разъему combo S/PDIF-Out. Затем,
подключите разъем S/PDIF-In вашего декодера к оптическому адаптеру TOSLINK с
помощью оптического кабеля.
Также для соединения S/PDIF вы тоже можете использовать коаксиальный кабель.
Просто подключите один конец коаксиального кабеля к разъему combo S/PDIF-Out и
подключите другой конец к коаксиальному разъему S/PDIF-In вашего декодера.
Выход SPDIF
1.4.4 Подключение источника звука к линейному входу
Центральный канал/сабвуфер
Линейный вход
1.4.5
Подключение наушников / микрофона
Русский
70
