Xonar DX
Tarjeta de audio
PCI Express
Guía de instalación rápida
Español
ASUS Xonar DX - Guía de instalación rápida
41
Español
42
ASUS Xonar DX - Guía de instalación rápida
1.1 Requisitos de instalación
Para garantizar la instalación correcta de la tarjeta de audio Xonar DX, su PC debe
cumplir los siguientes requisitos:
• Tener una ranura compatible con PCI Express 1.0 (o superior) para la tarjeta
de audio
• Disponer de un cable de alimentación de 4 contactos conectado a la fuente de
alimentación de su PC
®
®
• Microsoft
Windows
Vista/XP (32 y 64 bits)/MCE2005
®
®
• Procesador Intel
Pentium
4 a 1,4 GHz o AMD Athlon 1400, o un procesador
más rápido
• Memoria de sistema DRAM de, al menos, 256 MB
• Espacio en disco duro de, al menos, 60 MB para el paquete de instalación del
controlador; 200 MB como mínimo de espacio disponible para el programa
Ableton Live y 320 MB como mínimo para el paquete Cakewalk
• Unidad de CD-ROM (o DVD-ROM) para instalar el software
• Auriculares de alta calidad, altavoces analógicos alimentados o altavoces
digitalescondescodicadorDolbyDigitalparadisfrutardelossonidosdemuy
altadelidadqueproporcionalatarjeta
Antes de la instalación, compruebe que el paquete de la tarjeta de audio ASUS Xonar
DX contiene los siguientes artículos:
• Tarjeta de audio ASUS Xonar DX
• CD de soporte ASUS Xonar DX (incluye las utilidades Portable Music(incluye las utilidades Portable Music
Processor™ Lite y RMAA V6.0.6)
• Soportedebajoperladicional
• Adaptador óptico TOSLINK S/PDIF x1• Guía de instalación rápida• Guía de instalación rápida
Español
ASUS Xonar DX - Guía de instalación rápida
43
1.2 Instalación de la tarjeta
Para instalar la tarjeta de audio Xonar DX:
1. Toque el panel posterior o lateral metálico del equipo para descargar la
electricidad estática.
2. APAGUE el equipo, el monitor y todos los dispositivos periféricos conectados
al primero.
3. Desenchufe el cable de alimentación del equipo y de la toma de corriente
eléctrica.
4. Retire la tapa del chasis.
5. Localice una ranura PCIE vacía en la placa base.
6. Conecte el cable de alimentación de la fuente de alimentación al conector de
alimentación de la tarjeta de audio.
7. Alinee la tarjeta de audio e insértela en la ranura PCIW hasta que quede
asentada en su lugar. Asegúrese de que los contactos alargados están
correctamente asentados en la ranura.
8. Asegure el tornillo del soporte que sujeta la tarjeta de audio en su lugar. Consulte
laimagensiguienteparaverlaubicacióndeloriciodeltornillodelsoporte.
9. Vuelva a colocar la tapa del chasis.
10. Conecte de nuevo todos los cables.
11. Enchufe el cable de alimentación
a su PC y a una toma de corriente
eléctrica.
12. ENCIENDA el equipo.
La tarjeta de audio de alta calidad
requiere alimentación adicional del
equipo. Si el cable de alimentación
no está correctamente conectado,
la tarjeta de audio no funcionara.
Cuando desenchufe el cable de alimentación de la tarjeta de audio Xonar
DX, asegúrese de extraer primero la base de conexiones de 4 contactos y,
a continuación, enchúfela desde el conector de alimentación tal y como se
muestra en las imágenes siguientes. No retire la base de conexiones del
conector de alimentación a la fuerza; si lo hace, ¡puede desprender dicho
conector de la tarjeta de audio y dañarlo!
3
3
Español
44
ASUS Xonar DX - Guía de instalación rápida
1.3 Instalación del controlador
Después de instalar la tarjeta de audio Xonar DX en el equipo, es necesario
instalar el controlador del dispositivo que habilita a dicha tarjeta para trabajar con
el sistema operativo Windows.
La versión y contenido del CD del controlador están sujetos a cambio sin previo aviso.

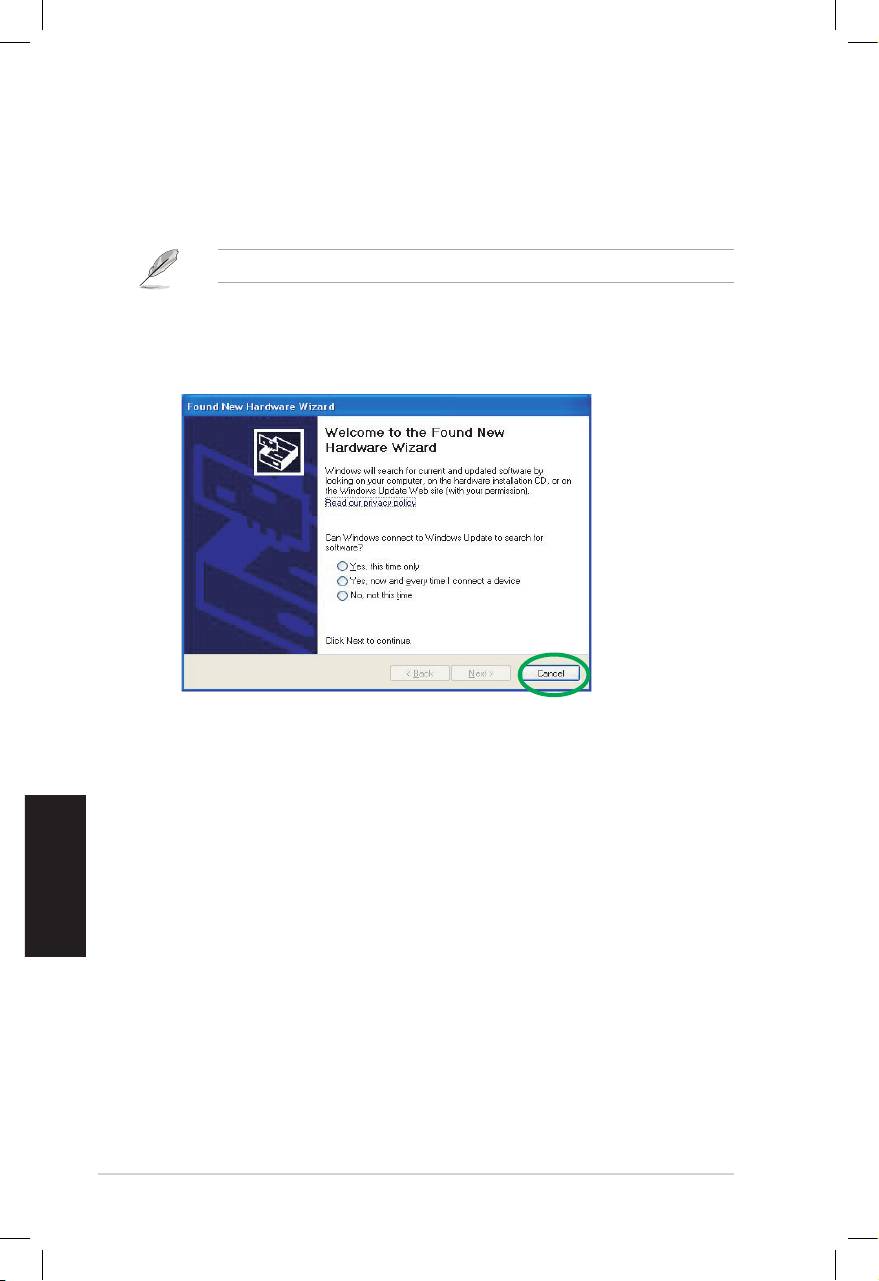

Si ya ha instalado la tarjeta de audio ASUS Xonar DX, puede aparecer la ventana
Found New Hardware Wizard (Asistente para hardware nuevo encontrado) antes
delainstalacióndelcontroladorodurantelamisma.Consultelagurasiguiente.
1.3.1 Instalar el controlador de la tarjeta de audio
Para instalar el controlador del dispositivo:
1. En la ventana Asistente para hardware nuevo encontrado, haga clic en
Cancelar.
2. Inserte el CD de soporte ASUS Xonar DX en la unidad óptica.
Si la función de ejecución automática está habilitada, aparecerá automáticamente
la pantalla del controlador de la tarjeta ASUS Xonar. Siga con el paso 5.
Si la función de ejecución automática no está habilitada en el equipo,
continúe con el paso 3.
3. Haga clic en Mi PC en el escritorio y, a continuación, doble clic en el icono de
la unidad óptica.
4. Haga doble clic en el icono setup.exe ubicado en la unidad óptica.
5. Siga las instrucciones que aparezcan en la pantalla para completar la
instalación. Lea el “CONTRATO DE LICENCIA PARA EL USUARIO FINAL”
que aparecerá durante el proceso de instalación, asegúrese de que lo
comprende y acéptelo antes de continuar.
6. Cuandolainstalaciónnalice,selepuedepedirquereinicieelsistema.Silo
desea, puede reiniciar el sistema en otro momento.
Español
ASUS Xonar DX - Guía de instalación rápida
45
1.4 Conectar dispositivos de audio
1.4.1 Puertos posteriores
Salida SPDIF
Entrada de línea / Entrada de micrófono
Salida frontal
Envolvente lateral
Centro y amplicador de graves
Envolvente posterior
1.4.2 Conectar altavoces analógicos
2 altavoces
Front Out
Español
46
ASUS Xonar DX - Guía de instalación rápida
2.1 altavoces
Salida frontal
4 altavoces
Salida frontal
Envolvente lateral
Español
ASUS Xonar DX - Guía de instalación rápida
47
4.1 altavoces
Salida frontal
Envolvente lateral
5.1 altavoces
Salida frontal
Salida frontal
Envolvente lateral
Centro y amplicador de graves
Español
48
ASUS Xonar DX - Guía de instalación rápida
6.1 altavoces
Salida frontal
Envolvente lateral
Centro y amplicador de graves
Envolvente posterior
7.1 altavoces
Salida frontal
Envolvente lateral
Centro y amplicador de graves
Envolvente posterior
Español
ASUS Xonar DX - Guía de instalación rápida
49
1.4.3 Conectar altavoces digitales
Salida SPDIF
Enchufe el adaptador TOSLINK óptico en el conector combinado Salida S/PDIF. A
continuación,conecteelpuertodeentradaS/PDIFdeldescodicadoraladaptador
óptico con el cable óptico TOSLINK.
También puede usar un cable coaxial para una conexión S/PDIF. Simplemente
enchufe el conector macho RCA coaxial en el conector combinado Salida
S/PDIFyelotroextremoenlaentradaS/PDIFcoaxialdeldescodicador.
Salida SPDIF
1.4.4 Conectar las fuentes de audio a la Entrada de línea
Entrada de línea
Envolvente lateral
Centro y amplicador de graves
Envolvente posterior
1.4.5
Conectar los auriculares y el micrófono
Español
50
ASUS Xonar DX - Guía de instalación rápida
Xonar DX
Placa de áudio
PCI Express
Guia de instalação rápida
Português
Guia de instalação da placa de áudio Xonar DX da ASUS
51
Português
52
Guia de instalação da placa de áudio Xonar DX da ASUS
1.1 Requisitos para a instalação
Para garantir uma correcta instalação da placa de áudio Xonar DX, o seu computador
deve satisfazer os seguintes requisitos:
• Uma ranhura PCI Express 1.0 (ou acima) compatível para a placa de áudio
• Um cabo de alimentação de 4 pinos para a fonte de alimentação do PC
®
®
• Microsoft
Windows
Vista/XP (32/64 bits)/MCE2005
®
®
• CPU Intel
Pentium
4 de 1,4 GHz ou AMD Athlon 1400 ou acima
• > 256 MB de memória DRAM
• > 60 MB de espaço disponível no disco rígido para instalação do controlador;
>200 MB de espaço disponível para o Ableton Live e >320 MB para o Cakewalk
• Unidade de CD-ROM (ou de DVD-ROM) para instalação do software
• Auscultadores de alta qualidade, altifalantes analógicos ou digitais com
descodicadoresDolbyDigitalparapoderdesfrutardeumsomdeultraalta
delidade
Antesdainstalação,veriqueseositensseguintesconstamdaembalagemdaplaca
de áudio Xonar DX da ASUS:
• Placa de áudio Xonar DX da ASUS
• CD de suporte da placa de áudio Xonar DX da ASUS (incluindo os utilitários(incluindo os utilitários
Portable Music Processor™ Lite e RMAA V6.0.6)
• Suporte adicional discreto
• Adaptador óptico S/PDIF TOSLINK x1
• Guia de instalação rápida
Português
Guia de instalação da placa de áudio Xonar DX da ASUS
53
1.2 Instalação da placa
Para instalar a placa de áudio Xonar DX da ASUS:
1. Toque na parte metálica traseira ou no painel lateral do computador para
evitar a electricidade estática.
2. Desligue o computador, o monitor e todos os outros periféricos ligados ao
computador.
3. Desligue o cabo de alimentação do computador do próprio computador e da
tomada eléctrica.
4. Remova a tampa do computador.
5. Na placa principal, procure uma ranhura PCIE disponível.
6. Ligue o cabo da fonte de alimentação ao conector de alimentação da placa
de áudio.
7. Alinhe a placa de áudio com a ranhura PCIE e introduza-a na ranhura até
cardevidamenteencaixada.Certique-sedequeosmódulosdotipo“gold
ngers”sãodevidamenteintroduzidosnaranhura.
8. Aperteoparafusodosuportedaplacadeáudioparaqueestaque
devidamenteposicionada.Consulteaimagemseguinteparasaberondecao
orifício do parafuso do suporte da placa.
9. Reponha a tampa do computador.
10. Volte a ligar todos os cabos.
11. Ligue o cabo de alimentação ao
computador e à tomada eléctrica.
12. Ligue o computador.
A placa de áudio PCI Express
requer alimentação adicional
proveniente do seu computador.
Se o cabo de alimentação não
estiver correctamente ligado, a
placa de áudio não funcionará.
AoremoverocabodealimentaçãodaplacadeáudioXonarDX,certique-se
de que puxa primeiro pelo conector de 4 pinos desligando-o depois do conector
de alimentação tal como mostram as imagens seguintes. Não force a remoção
doconectorpoisseozerpodedanicaraplacadeáudio!
3
3
Português
54
Guia de instalação da placa de áudio Xonar DX da ASUS
1.3 Instalação do controlador
Após a instalação da placa de áudio Xonar DX no computador, tem de instalar o
controlador que permite à placa Xonar DX funcionar no sistema operativo Windows.
A versão e o conteúdo do CD do controlador estão sujeitos a alterações sem
aviso prévio.

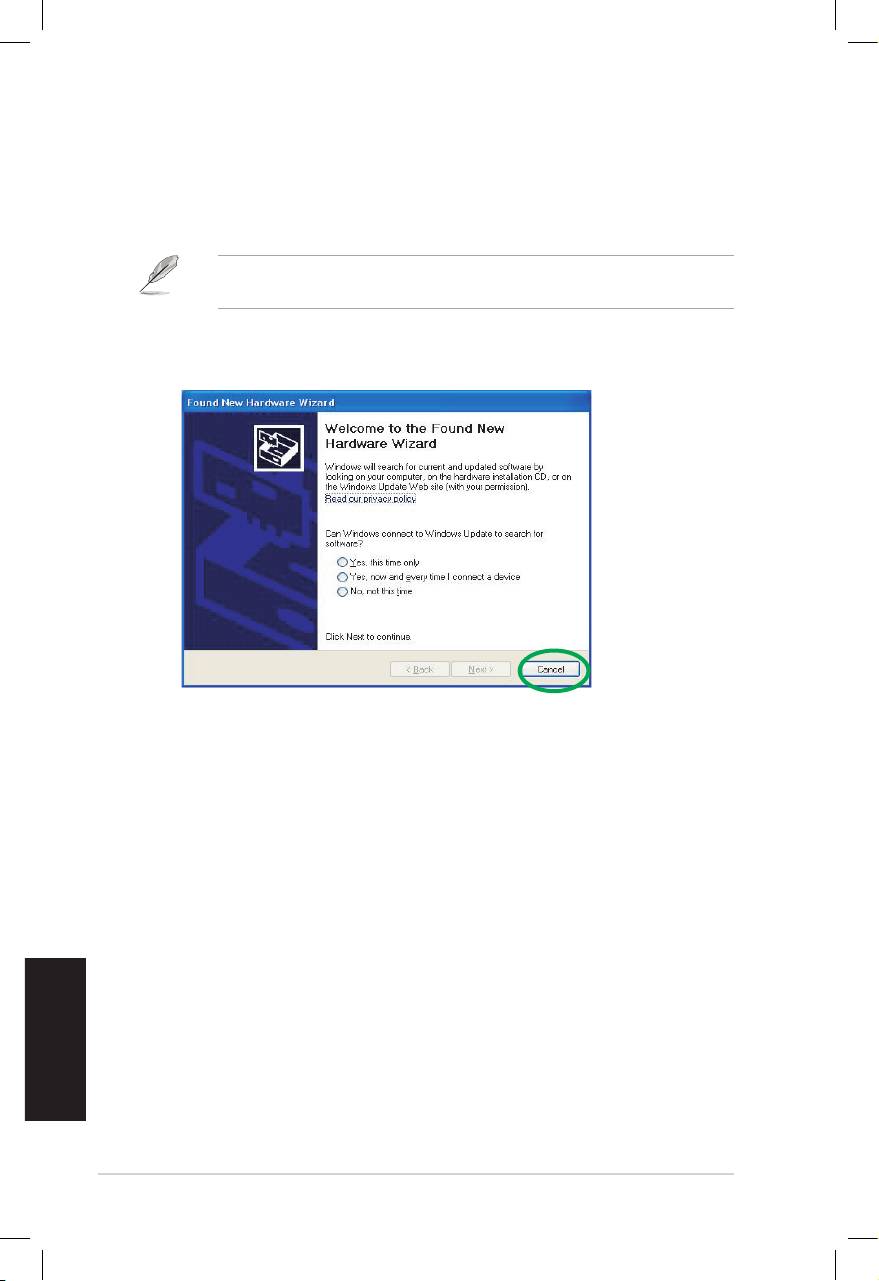

Caso tenha já instalado a placa de áudio Xonar DX da ASUS, a janela Assistente
de novo hardware encontrado pode aparecer antes da ou durante a instalação do
controlador.Consulteaguraembaixo.
1.3.1 Instalação do controlador da placa de áudio
Para instalar o controlador da placa:
1. Clique em Cancelar na janela Assistente de novo hardware encontrado.
2. Introduza o CD de suporte da placa Xonar DX da ASUS na unidade óptica.
Se o modo de execução automática estiver activado, o ecrã Controlador da
placa Xonar da ASUS é apresentado automaticamente. Passe para a etapa 5.
Se o modo de execução automática não estiver activado no computador,
execute o procedimento descrito na etapa 3.
3. Clique sobre o ícone “O meu computador” existente no ambiente de
trabalho e faça um duplo clique sobre o ícone da unidade óptica.
4. Façaumduplocliquesobreoíconedocheirosetup.exe na unidade óptica.
5. Siga as instruções no ecrã para concluir a instalação. Leia o documento
“Acordo de licença do utilizador nal”ecertique-sedequeo
compreende e aceita antes de prosseguir com a instalação.
6. Quandoainstalaçãocaconcluída,pode-lheserpedidoparareiniciaro
computador. Pode optar por reiniciar o computador mais tarde se assim o desejar.
Português
Guia de instalação da placa de áudio Xonar DX da ASUS
55
1.4 Ligação do dispositivo de áudio
1.4.1 Portas traseiras
Saída SPDIF
Entrada de linha / Entrada do microfone
Saída frontal
Som envolvente
Central e altifalante de graves
Som envolvente traseiro
1.4.2 Ligação dos altifalantes analógicos
Altifalantes de canal 2
Saída frontal
Português
56
Guia de instalação da placa de áudio Xonar DX da ASUS
Altifalantes de canal 2.1
Saída frontal
Altifalantes de canal 4
Saída frontal
Som envolvente
Português
Guia de instalação da placa de áudio Xonar DX da ASUS
57
Altifalantes de canal 4.1
Saída frontal
Som envolvente
Altifalantes de canal 5.1
Saída frontal
Som envolvente
Central e altifalante de graves
Português
58
Guia de instalação da placa de áudio Xonar DX da ASUS
Altifalantes de canal 6.1
Saída frontal
Som envolvente
Central e altifalante de graves
Som envolvente traseiro
Altifalantes de canal 7.1
Saída frontal
Som envolvente
Central e altifalante de graves
Som envolvente traseiro
Português
Guia de instalação da placa de áudio Xonar DX da ASUS
59
1.4.3 Ligação dos altifalantes digitais
Saída SPDIF
Ligue o adaptador óptico TOSLINK ao conector combinado de saída S/PDIF.
Depois faça a ligação entre a porta de entrada S/PDIF e o adaptador óptico
utilizando o cabo óptico TOSLINK.
Pode também utilizar um cabo coaxial para fazer a ligação S/PDIF. Basta ligar
o conector RCA coaxial macho ao conector combinado de saída S/PDIF e ligar
aoutraextremidadeàentradaS/PDIFcoaxialexistentenodescodicador.
Central e altifalante de graves
Saída SPDIF
1.4.4 Ligação das origens de entrada de áudio
Entrada de linha
Central e altifalante de graves
Som envolvente traseiro
1.4.5
Ligação dos auscultadores / do microfone
Português
60
Guia de instalação da placa de áudio Xonar DX da ASUS
