GigaX 1016
ユーザーマニュアル
Copyright © 2005 ASUSTeK COMPUTER INC. All Rights Reserved.
56
概要
このたびは ASUS GigaX1016 スイッチをお買い上げいただき、ありがとう
ございます。
GigaX1016 スイッチは ノンブロッキング・ワイヤスピードパフォーマ
ンスが特長です。 また、 自動検出機能、オート MDI/MDIX 機能の Fast
Ethernet ポートを16ポート搭載。接続とフロー制御が簡単な高性能スイッ
チです。
特長
• 16 RJ-45 10/100Base-TX ポート
• IEEE 802.3、 802.3u 、802.3x 規格準拠
• 全てのポートがオート MDI/MDIX に対応
• オートネゴシエーション機能に対応
• IEEE 802.3x フロー制御 :
全二重通信方式 : フロー制御
半二重通信方式 : バックプレッシャー
• 蓄積交換スイッチアーキテクチャ
• ノンブロッキング、ワイヤスピード転送
• 3.2 Gbps スイッチ バックプレーン
• 1.25Mbit メモリバッファ
• ８K エントリ MAC アドレステーブル
• VLAN タグによる CoS(Class of Service：優先度制御機能 )
パッケージの内容
以下のコンポーネントが同梱されているか確認してください。
• ASUS GigaX1016 スイッチ
• 電源コード
• ユーザーマニュアル（本書）
• スタンド
注：
付属品が足りないときや破損している場合は、販売店にご連絡くだ
さい。
57
ハードウェア
GigaX1016 スイッチの特長を記載しました。
フロントパネル
RJ-45 10/100Mbps ポートが 16 ポート、スイッチの状態を表示する LED
インジケータが付いています。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
図 1. フロントパネル
LED インジケータ
スイッチの状態をリアルタイムで表示します。詳細は表１をご覧ください。
LED
状態
スイッチの状態
POWER
グリーン
電源オン
OFF
電源オフ
LNK/ACT
グリーン
デバイス接続中
点滅
データ転送中
OFF
接続中のデバイスなし
FDX/COL
オレンジ
ポートが全二重通信方式で動作中
点滅
パケットの衝突が発生
OFF
接続中のデバイスなし
または半二重通信方式で動作中
図 2. LED インジケータ
表 1 LED インジケータ
58
リアパネル
３つ又ユニバーサル電源プラグを接続。入力電力は 100-240V AC /50-60Hz
です。
図 3. リアパネル
設置オプション
水平で安定した場所に設置します。ネットワークの構築例は、６ページをご覧
ください。
注： UTP カテゴリ５のケーブルの長さは最長 100 メートルです。
ネットワークデバイスを接続
手順
1. LAN ケーブルの一方をフロントパネルにあるLANポートに接続します。 もう
一方をネットワークデバイスのLANポートに接続します。同様の手順で他の
デバイスも接続します。
2. 電源ケーブルの一方をフロントパネルにある電源コネクタに接続し、もう一
方をコンセントに差し込みます。
3. Power LED とLANポート用 LED インジケータは、 電源オンのときと使用中
に点灯します。詳細は３ページの表１をご覧ください。
59
GigaX 1016 Switch
PC
Printer
Scanner
図 4. 小さなワークグループ・ アプリケーション
ネットワークアプリケーション
GigaX1016 スイッチを使用したネットワークトポロジーの例です。
小さなワークグループ
PC、サーバ、プリンタを接続し、比較的小さなワークグループを構築。
PC
Core Switch
GigaX1016
Printer
Scanner
Server
Printer
PC
GigaX1016
セグメントブリッジ
企業内のネットワーク等に理想的なソリューションです。アップリンク
ポートで複数のネットワークをコアスイッチに接続し、より大きなネット
ワークを構築できます。
図 5. セグメントワークグループ・アプリケーション
プリンタ
スキャナ
スキャナ
プリンタ
サーバ
プリンタ
スイッチ
コアスイッチ
60
規格
IEEE802.3 10BASE-T Ethernet
IEEE802.3u 100BASE-TX Fast Ethernet
IEEE802.2x フロー制御とバックプレッシャー
IEEE802.1p CoS(Class of Service)
プロトコル
CSMA/CD
転送率
14,880 pps / Ethernet ポート、
148,800 pps / Fast Ethernet ポート
MAC アドレス
8k MAC アドレステーブル
メモリバッファー 1.25Mbits
LED
各ポート : Link/ Activity, 全２重通信方式 / コリ
ジョン
各ユニット : Power
ネットワーク
ケーブル
10Base-T: UTP/STP Cat. 3,4,5 ケーブル２ペア
EIA/TIA-568 100-ohm (100m)
100Base-TX: UTP/STP Cat. 5 ケーブル２ペア
EIA/TIA-568 100-ohm (100m)
CoS(Class of Service）
優先制御機能
各ポートに２つのキュー（ IEEE 802.1p QoS 規
格準拠）
IEEE802.1Q VLAN タグベースの優先順位に対応。
VLAN タグ内に格納される 3 ビットのデータを認
識し、設定した優先キューに割り当て。
優先値 0 〜 3 フローを low とし、 4 〜 7 の値のフ
ローを high としてパケット設定。
WRR（Weighted Round Robin）に対応、転送キュー
に加重値を割り当て。（４対１のローテンション
レート：高優先度キューパケット４に対し、低優
先度キューパケット１)
[ 注 ] CoS 機能はスイッチ内のファームウェアに
あり、 自動制御。ユーザー設定不可。
バックプレーン
3.2 Gbps
外寸
440mm x 120mm x 44mm (L x W x H)
トランスペアレント
パケットのサイズ 64 〜 1536Bytes
消費電力
最大 8.1W
動作環境
0℃ to 45℃ (32 ℉〜 113 ℉ );
湿度 10% 〜 90% ( 結露なし )
記憶装置の温度
10℃〜 70℃
電源
100-240V AC /50 〜 60Hz
EMI & Safety
FCC Class A, CE, UL
技術的仕様 一覧
GigaX 1016
61
Copyright
©
2005 ASUSTek COMPUTER INC. All Rights Reserved.
62

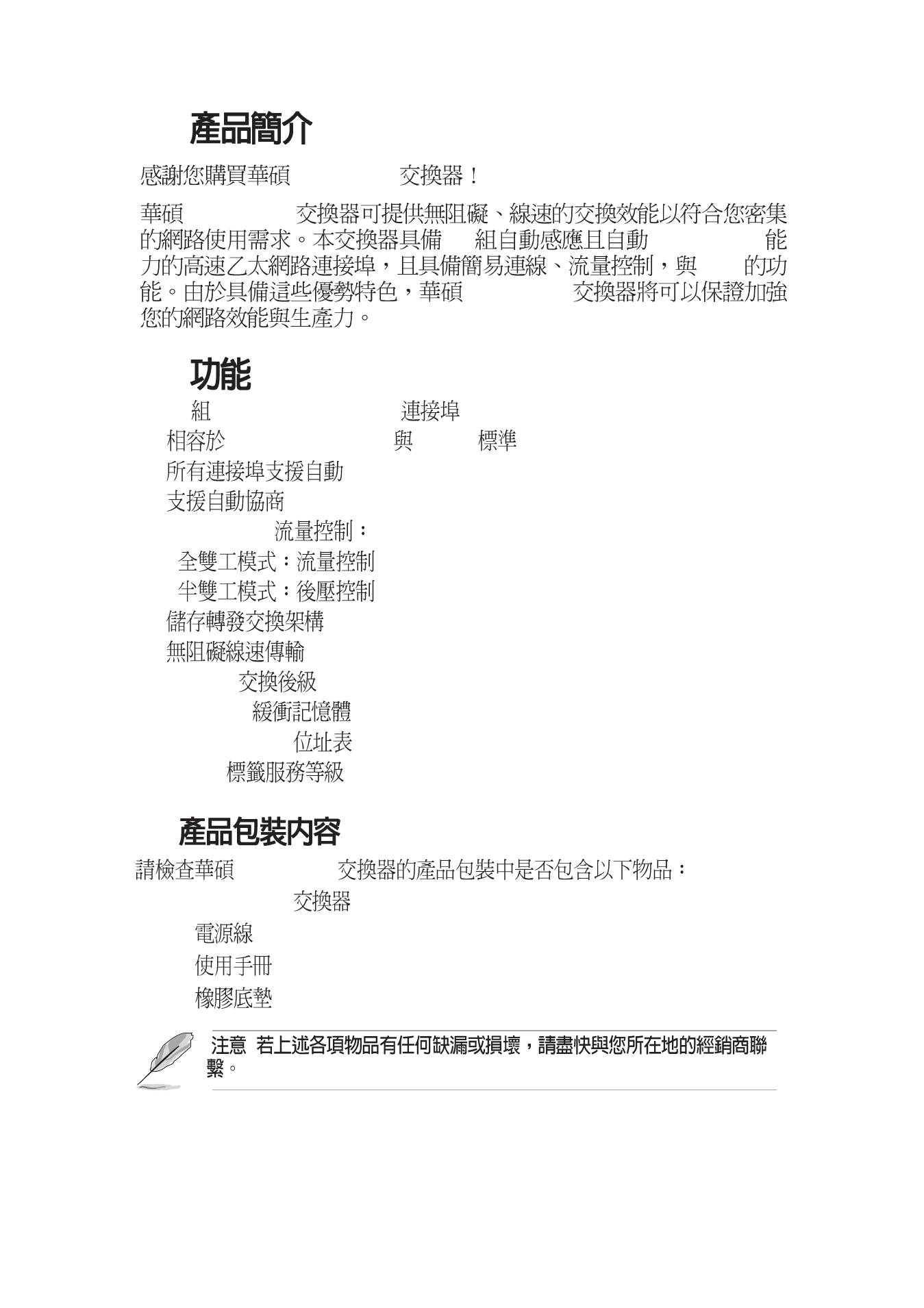

1
GigaX1016
GigaX 1016
16
MDI/MDIX
QoS
GigaX1016
1.1
•
16 RJ-45 10/100Base-TX
•
IEEE 802.3, 802.3u 802.3x
•
MDI/MDIX
•
•
IEEE 802.3x
-
-
•
•
•
3.2Gbps
•
1.25Mbits
•
8K-entry MAC
•
VLAN
1.2
GigaX1016
1 x GigaX 1016
1 x
1 x
4 x
:
63
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
2
GigaX1016
GigaX 1016
RJ-45 10/100Mbps
LED
1 LED
Power
LNK/ACT
FDX/COL
1.
2. LED
LED
LED
LED
64

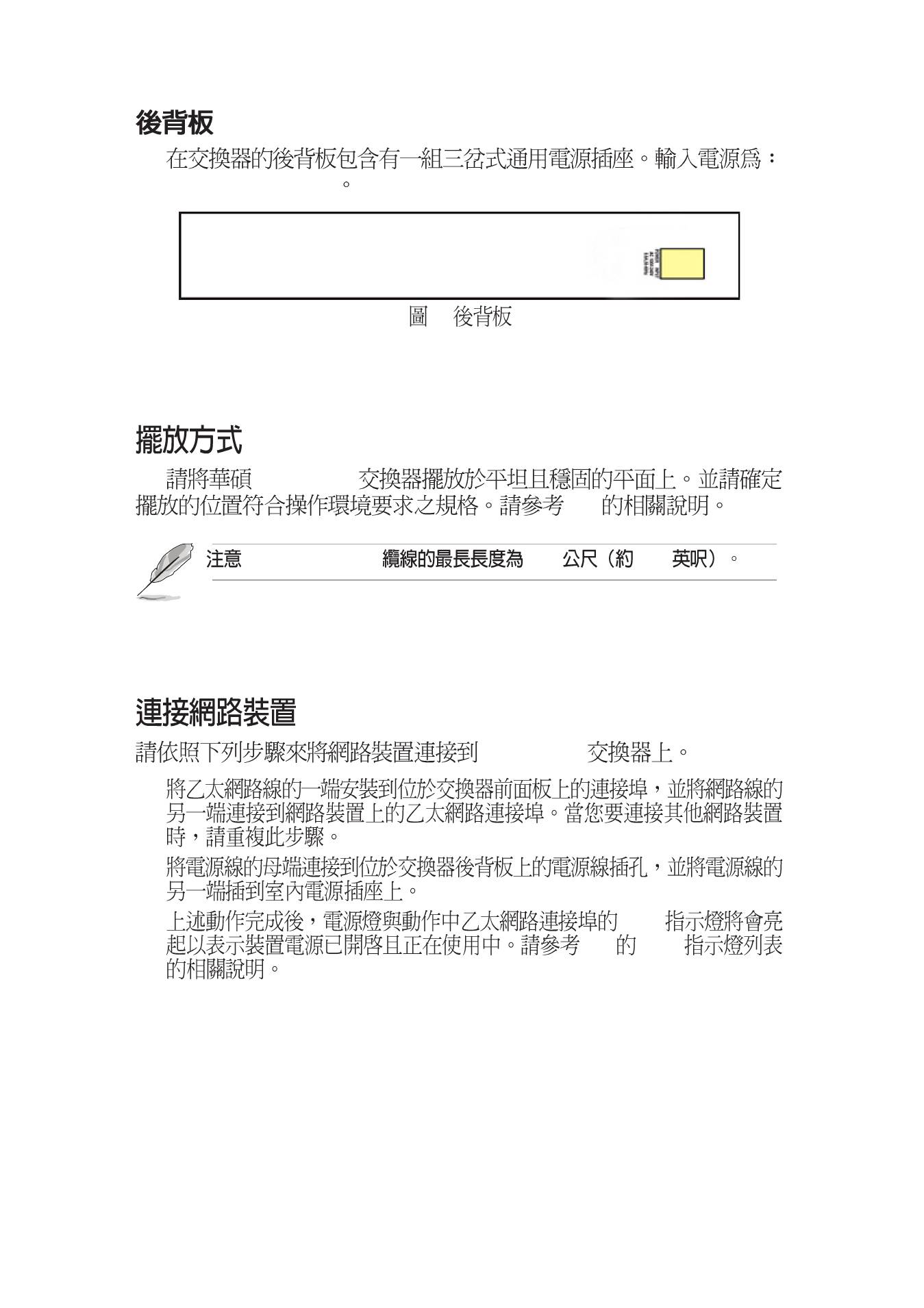

100-240V AC/50-60Hz
GigaX1016
P.6
: UTP Category 5
100
328
3.
GigaX1016
1.
2.
3.
LED
P.3 LED
65
GigaX1016
GigaX 1016
PC
GigaX 1016 Switch
PC
Printer
Scanner
GigaX 1016
Uplink
PC
Core Switch
GigaX1016
Printer
Scanner
Server
Printer
PC
GigaX1016
5.
4.
66

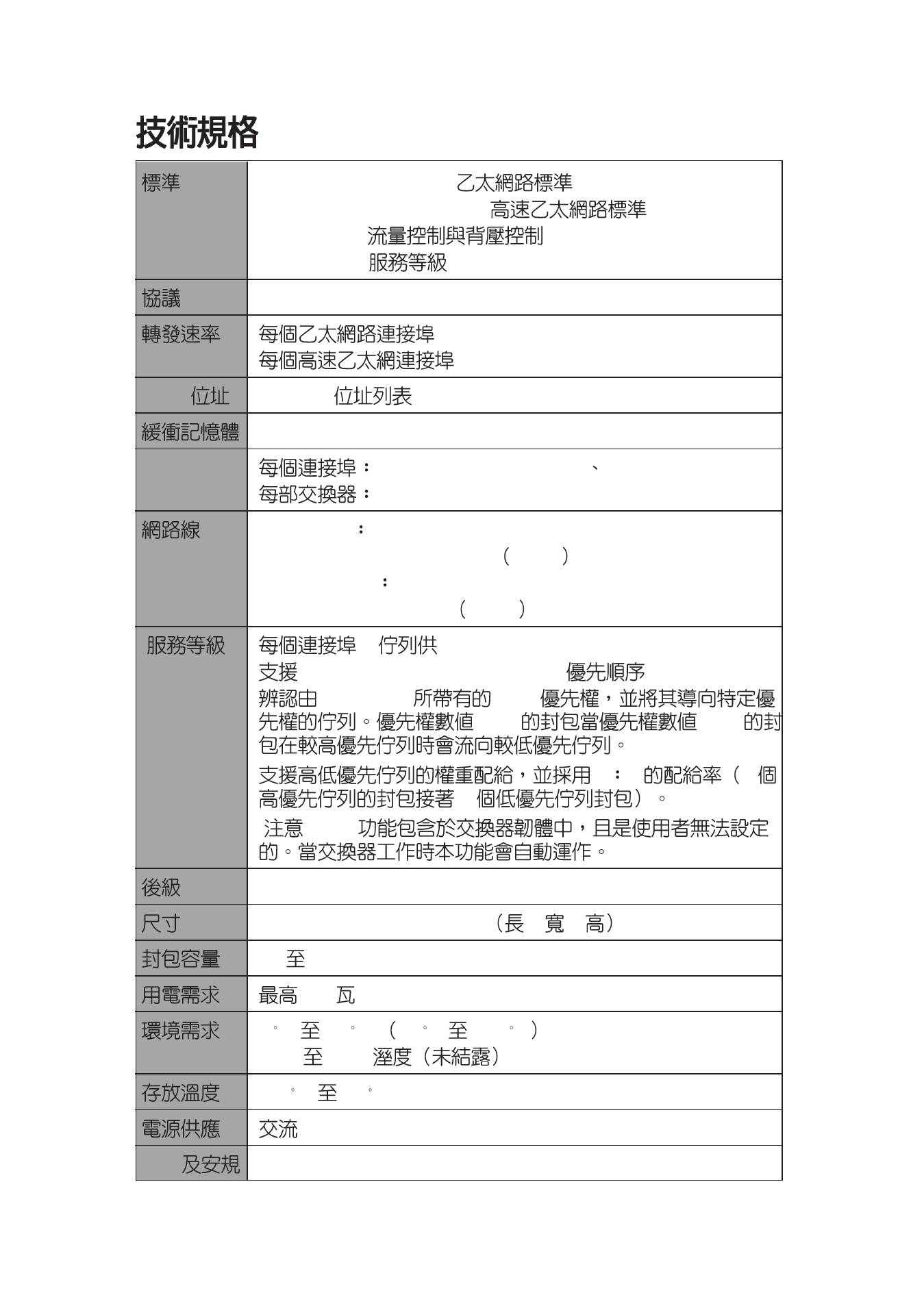

IEEE802.3 10BASE-T
IEEE802.3u 100BASE-TX
IEEE802.3x
IEEE802.1p
CSMA / CD
14,880 pps
148,800 pps
MAC
8k MAC
1.25Mbits
LED
Link/Activity, Full duplex
Collision
Power
10BASE-T
2-pair UTP/STP Cat. 3,4,5 Cable
EIA/TIA-568 100-ohm STP
100m
100BASE-TX 2-pair UTP/STP Cat.5 Cable
EIA/TIA-568 100-ohm
100m
2
IEEE 802.1p QoS
IEEE802.1Q VLAN tag-based
VLAN-tag
3-bit
0 ~ 3
4 ~ 7
4 1
4
1
[
] CoS
3.2Gbps
440mm x 120mm x 44mm
x
x
64
1536Bytes
8.1
0 C
45 C
32 F 113 F
10% 90%
-10 C
70 C
100-240V, 50~60Hz
EMI
FCC ClassA, CE,UL
