GigaX 1016

Guida dellʼutente

Copyright © 2005 ASUSTeK COMPUTER INC. Tutti i diritti riservati.

background image

32

Introduzione

Congratulazioni per lʼacquisto dello Switch ASUS GigaX1016.

Lo Switch GigaX1016 fornisce prestazioni di commutazione “non-blocking

wire-speed” per soddisfare le esigenze della rete. Lo Switch include sedici

porte Fast Ethernet con rilevamento automatico e capacità MDI/MDIX, e

mette a disposizione facile connettività, controllo del flusso e QoS. Grazie

a questi vantaggi, è garantito che GigaX1016 migliora le prestazioni e la

produttività di rete.

Caratteristiche

•  16 porte RJ-45 10/100Base-TX

•  Compatibilità con gli standard IEEE 802.3, 802.3u e 802.3x

•  Supporto MDI/MDIX automatico su tutte le porte

•  Supporto negoziazione automatica

•  Controllo del flusso IEEE 802.3x:

    - Modalità Full Duplex: Controllo del flusso

    - Modalità Half Duplex: Controllo congestione

•  Architettura di commutazione a memorizzazione e ritrasmissione

•  Trasmissione massima non-blocking wire speed

•  Switch back-plane 3.2 Gbps

•  Buffer di memoria 1.25Mbit

•  Tavola indirizzo MAC 8K-entry

•  Class of Service tramite tag VLAN

Contenuti della confezione

Controllare che la confezione di ASUS GigaX1016 Switch contenga i

seguenti elementi.

•  ASUS GigaX1016 Commutatore

•  Cavo dʼalimentazione

•  Guida dellʼutente

•  Piedini

NOTA

mettersi in contatto con il rivenditore se uno qualsiasi

degli elementi sopra elencati manca o è danneggiato.

background image

33

Descrizione dellʼhardware

Questa sezione introduce le caratteristiche fisiche dello Switch GigaX1016.

Pannello frontale

Il pannello frontale dello Switch GigaX1016 consiste di sedici porte RJ-45

10/100Mbps ed indicatori LED che mostrano in tempo reale lo stato dello

Switch.

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

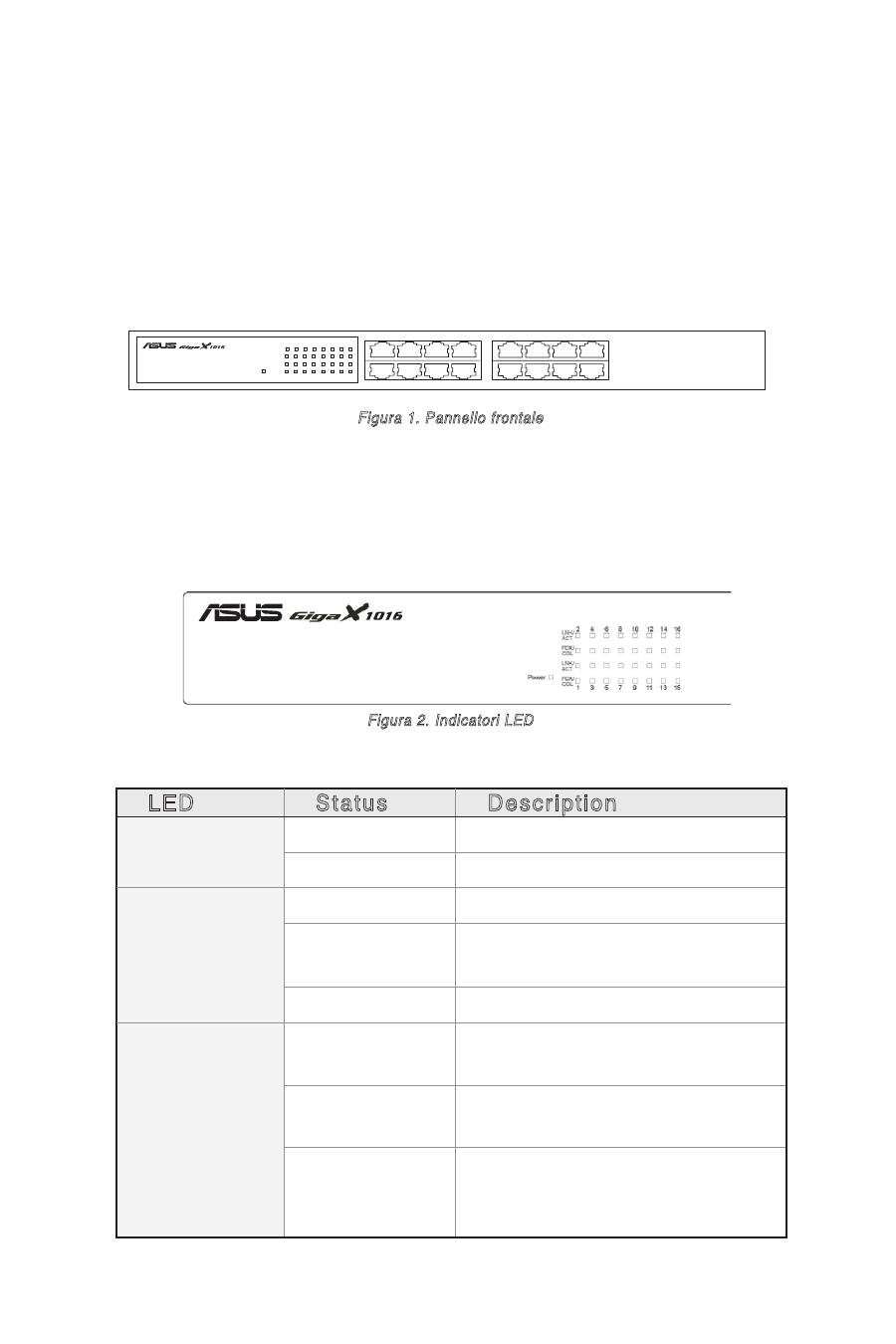

Figura 1. Pannello frontale

Indicatori LED

Gli indicatori LED forniscono informazioni in tempo reale sullo stato dello

Switch. La tabella che segue illustra gli stati dei vari LED e le relative

descrizioni.

LED

Status

Description

Alimentazione

Verde

Lʼalimentazione è attiva

Spento

Lʼalimentazione non è collegata

LNK/ACT

Verde

Dispositivo collegato

Lampeggiante La porta sta ricevendo o trasmettendo

dati

Spento

Non è collegato alcun dispositivo

FDX/COL

Arancione

La porta sta funzionando in modalità

Full Duplex

Lampeggiante Sulla porta si verifica la collisione

di pacchetti

Spento

Non è collegato alcun dispositivo

oppure porta sta funzionando in

modalità Half Duplex

Figura 2. Indicatori LED

Tabella 1   Indicatori LED

background image

34

Pannello posteriore

Il pannello posteriore include una presa di corrente universale a tre

spinotti. La potenza dʼinput è 100-240V AC /50-60Hz.

Figura 3. Pannello posteriore

Opzioni dʼinstallazione

Collocare lo Switch GigaX1016 su una superficie piatta e stabile. Accertarsi

che  la  posizione  soddisfi  le  specifiche  dellʼambiente  operativo.  Fare

riferimento a pagina 6 per i dettagli.

NOTA:

la lunghezza massima del cavo UTP Categoria 5 è di 100 metri

(328 piedi).

Collegamento dei dispositivi di rete

Attenersi  alle  fasi  che  seguono  per  collegare  i  dispositivi  allo  Switch

GigaX1016:

1.  Collegare una estremità del cavo Ethernet alla porta Ethernet sul pannello

frontale dello Switch. Collegare lʼaltra estremità del cavo alla porta

Ethernet del dispositivo di rete. Ripetere questa fase per collegare altri

dispositivi di rete.

2.  Inserire  una  estremità  dellʼadattatore  di  corrente  al  connettore

dʼalimentazione sul pannello posteriore dello Switch, poi inserire lʼaltra

estremità ad una presa di corrente elettrica.

3.  Il LED Power (Alimentazione) e gli indicatori LED delle porte Ethernet

attive, si accendono per indicare che il dispositivo è acceso ed in uso.

Le indicazioni dei LED sono esposte nella Tabella di pagina 3.

background image

35

Figura 4. Realizzazione di un piccolo workgroup

Applicazione di rete

Questa sezione espone degli esempi di topologia di rete GigaX1016.

Piccoli Workgroup

Lo Switch GigaX1016 può essere utilizzato come commutatore autonomo

al quale collegare computer, server o stampanti e formare così un piccolo

workgroup.

Segment Bridge

GigaX1016 mette anche a disposizione soluzioni di rete ideali per le grandi

imprese. Usando la porta Uplink, si possono collegare reti workgroup al

commutatore centrale per ottenere una più grande rete commutata.

Figura 5. Realizzazione di un Segment workgroup

GigaX 1016 Switch

PC

Printer

Scanner

Commutatore

Stampante

PC

Core Switch

GigaX1016

Printer

Scanner

Server

Printer

PC

GigaX1016

Commutatore centrale

Stampante

Stampante

background image

36

Standard

IEEE802.3 10BASE-T Ethernet

IEEE802.3u 100BASE-TX Fast Ethernet

IEEE802.2x Controllo del flusso e della congestione

Class of Service IEEE802.1p

Protocollo

CSMA/CD

Velocità dʼinoltro

14.880 pps per porta Ethernets

148.800 pps per porta Fast Ethernet

Indirizzo MAC

Tavola indirizzo MAC 8k

Buffer di memoria

1.25Mbits

LED

Per le porte: Collegamento / Attività, Full Duplex /

Collisione

Per lʼunità: Alimentazione

Cavo di rete

10BASE-T: Cavo categoria 3, 4, 5 2-coppie UTP/STP

EIA/TIA-568 100-ohm STP (100m)

100BASE-TX: Cavo categoria 5 2-coppie UTP/STP

EIA/TIA-568 100-ohm (100m)

Class of Service

2 accodamenti per porta per QoS IEEE 802.1p

Supporto priorità su base tag VLAN IEEE802.1Q

Riconosce 3 bit di precedenza trasportati dal tag VLAN

e li mappa nella coda di priorità specificata. I pacchetti

con valore di precedenza 0~3 fluiscono sulla cosa

bassa, mentre quelli con valore 4~7 fluiscono sulla

coda alta.

Supporta lʼindice di razionamento per la trasmissione

su coda alta e bassa, con un indice di rotazione di 4:1 (4

pacchetti coda alta e poi 1 pacchetto di coda bassa).

[Nota]

La funzione CoS è inclusa nel firmware dello

Switch e non è configurabile dallʼutente. Funziona

automaticamente quando lo Switch è un funzione.

Back-plane

3.2 Gbps

Dimensioni

440mm x 120mm x 44mm (altezza x larghezza x

profondità)

Dimensioni

pacchetto

trasparenti

Da 64 a 1536Byte

Consumo

energetico

8.1Watts max.

Ambiente operativo

0˚C - 45˚C (32˚F - 113˚F);

10% - 90% Umidità (senza condensa)

Temperatura dʼ

immagazzinamento

Da -10 ̊C a 70 ̊C

Alimentatore

100-240V AC /50~60Hz

EMI e Sicurezza

FCC Class A, CE, UL

Specifiche tecniche
