GigaX 1016

Benutzerhandbuch

Copyright © 2005 ASUSTeK COMPUTER INC. Alle Rechte vorbehalten.

14

Einführung

Vielen Dank, dass Sie sich für den ASUS GigaX1016 Switch entschieden

haben.

Der GigaX1016 Switch bietet nicht blockierte Switch-Leistung mit voller

Kabelgeschwindigkeit, die all Ihren Netzwerkansprüchen gerecht wird.

Der Switch verfügt über 16 Fast Ethernet-Anschlüsse mit automatischer

Erkennung und automatischen MDI/MDIX-Fähigkeiten, sowie einfachen

Anschluss, Datenflusskontrolle und QoS. Mit all diesen Vorzügen

verbessert der GigaX1016 die Leistung und Produktivität Ihres Netzwerks.

Funktionen

•  16 RJ-45 10/100Base-TX-Anschlüsse

•  Kompatibel mit IEEE 802.3-, 802.3u- und 802.3x-Standards

•  Unterstützt automatisches MDI/MDIX an allen Anschlüssen

•  Unterstützt automatische Verhandlung

•  IEEE 802.3x Datenflusskontrolle:

    - Vollduplexmodus: Datenflusskontrolle

    - Halbduplexmodus: Back-Pressure

•  Store-and-forward Switching Architektur

•  Nicht blockierte Übertragung mit voller Kabelgeschwindigkeit

•  3,2 Gbps Switch Backplane

•  1,25Mbits Pufferspeicher

•  8K-Eintrags-MAC-Adressentabelle

•  Serviceklasse über VLAN-Markierung

Paketinhalt

Die folgenden Gegenstände sind in Ihrem ASUS GigaX1016 Switch-Paket

enthalten.

•  ASUS GigaX1016 Switch

•  Stromkabel

•  Benutzerhandbuch

•  Standfüße

HINWEIS

. Falls einer der oben aufgeführten Gegenstände beschädigt

oder nicht vorhanden ist, wenden Sie sich bitte an Ihrem Händler.

15

Hardwarebeschreibung

Dieser Abschnitt beschreibt das Aussehen des GigaX1016 Switch.

Vorderseite

An der Vorderseite des GigaX1016 Switch befinden sich 16 RJ-45

10/100Mbps-Anschlüsse und LED-Anzeigen, die den Status des Switch in

Echtzeit anzeigen.

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

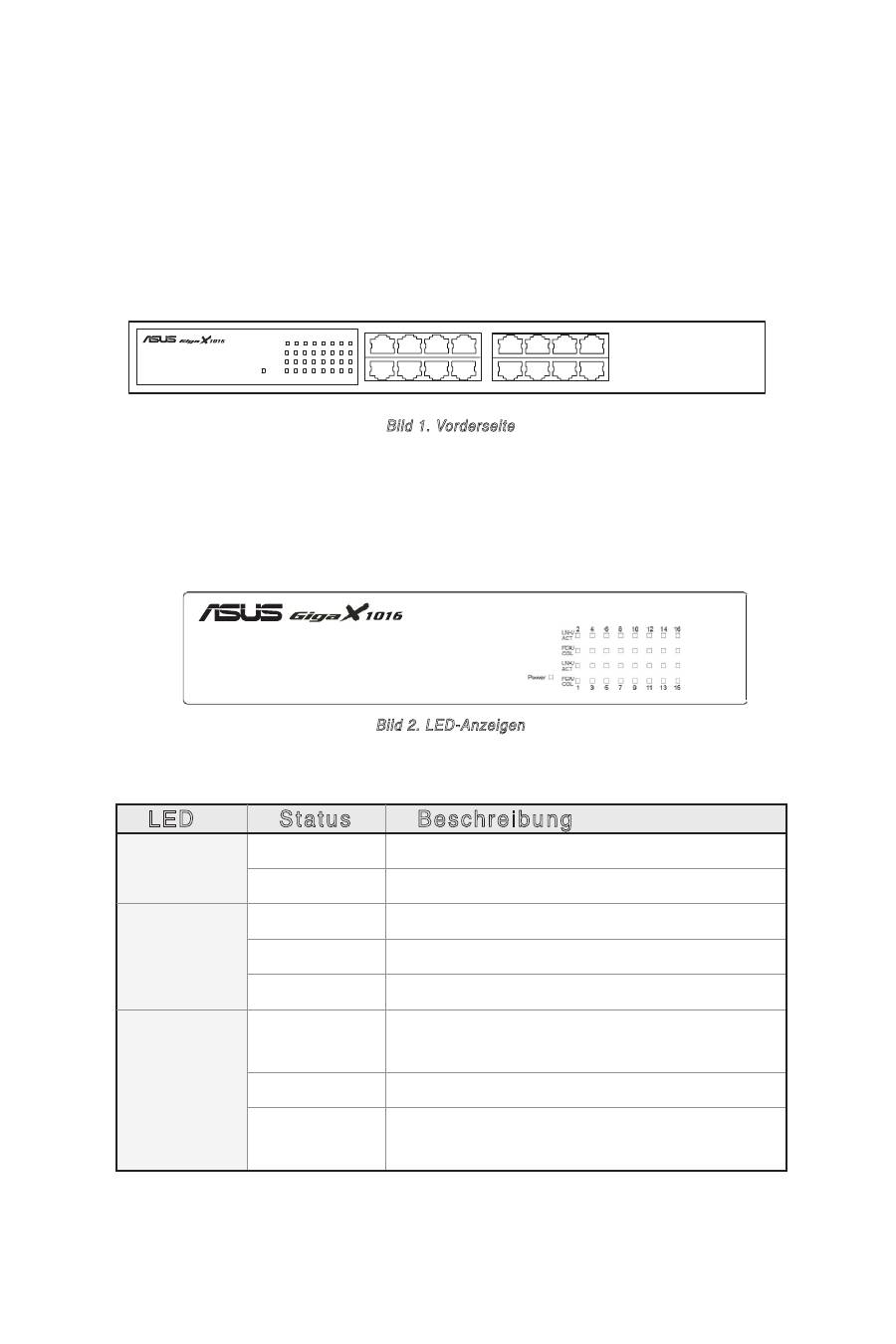

Bild 1. Vorderseite

LED-Anzeigen

Die LED-Anzeigen liefern Echtzeitinformationen über den Switch-Status.

Die folgende Tabelle gibt den Status der verschiedenen LEDs und deren

Bedeutung an.

LED

Status

Beschreibung

POWER

Grün

Strom ist eingeschaltet

AUS

Stromversorgung ist nicht vorhanden

LNK/ACT

Grün

Gerät angeschlossen

Blinkt

Anschluss empfängt oder sendet Daten

AUS

Kein Gerät angeschlossen

FDX/COL

Orange

Der Anschluss arbeitet im

Vollduplexmodus

Blinkt

Paketkollision in diesem Anschluss

AUS

Kein Gerät angeschlossen oder Anschluss

arbeitet im Halbduplexmodus

Bild 2. LED-Anzeigen

Tabelle 1    LED-Anzeigen

16

Rückseite

Auf der Rückseite befindet sich eine Buchse mit drei Kontaktstiften, für

eine Eingangsspannung von 100-240V~/50-60Hz.

Bild 3. Rückseite

Platzierungsmöglichkeiten

Platzieren Sie den GigaX1016 Switch auf einer stabilen, ebenen Oberfläche.

Stellen  Sie  sicher,  dass  dieser  Platz  den  auf  Seite  6  beschriebenen

Arbeitsumständen entspricht.

HINWEIS:

 Die maximale Kabellänge der UTP Kategorie 5 beträgt 100

Meter.

Anschluss von Netzwerkgeräten

Folgen Sie diesen Schritten, um Netzwerkgeräte an den GigaX1016 Switch

anzuschließen:

1.  Ethernetkabel: Verbinden Sie ein Ende des Ethernetkabels mit einem

Ethernetanschluss an der Switch-Vorderseite. Verbinden Sie das andere

Ende mit dem Ethernetanschluss des Netzwerkgeräts. Wiederholen Sie

diesen Schritt, um weitere Netzwerkgeräte anzuschließen.

2.  Stromkabel:  Verbinden  Sie  ein  Ende  des  Stromkabels  mit  dem

Stromanschluss an der Switch-Rückseite, und stecken Sie das andere

Ende in eine Steckdose.

3.  Die Power LED und LED-Anzeigen für aktive Ethernetanschlüsse leuchten

auf, wenn das Gerät angeschaltet ist und benutzt wird. Genaueres hierzu

in der LED-Tabelle auf Seite 3.

17

GigaX 1016 Switch

PC

Drucker

Scanner

Bild 4. Anwendung in kleiner Arbeitsgruppe

Netzwerkanwendung

Dieser Abschnitt zeigt Beispiele für die Verwendung des GigaX1016.

Kleine Arbeitsgruppe

Der GigaX1016 Switch kann dazu verwendet werden, als einzelner Switch PCs,

Server, oder Drucker zu verbinden und eine kleine Arbeitsgruppe zu bilden.

PC

Hauptswitch

GigaX1016

Drucker

Scanner

Server

Drucker

PC

GigaX1016

Segmentbrücke

GigaX1016 biete außerdem die ideale Netzwerklösung für größere

Unternehmen. Mit dem Uplink-Anschluss können Sie Arbeitsgruppennetz-

werke mit dem Hauptswitch verbinden, um ein großes Netzwerk zu bilden.

Bild 5. Anwendung in Segmentarbeitsgruppe

18

Standard

IEEE802.3 10BASE-T Ethernet

IEEE802.3u 100BASE-TX Fast Ethernet

IEEE802.2x Datenflusskontrolle und Back-pressure

IEEE802.1p Serviceklasse

Protokoll

CSMA/CD

Weiterleitungsrate

14.880 pps pro Ethernet-Anschluss,

148.800 pps pro Fast Ethernet-Anschluss

MAC-Adresse

8k MAC-Addressentabelle

Pufferspeicher

1,25Mbits

LED

Pro Anschluss: Verbindung/ Aktivität, Vollduplex/

Kollision; pro Einheit: Stromversorgung

Netzwerkkabel

10Base-T: 2-Pair UTP/STP Cat. 3,4,5-Kabel

 EIA/TIA-568 100-Ohm (100m)

100Base-TX: 2-Pair UTP/STP Cat. 5 Kabel

EIA/TIA-568 100-Ohm (100m)

Serviceklasse

2 Warteschlangen pro Anschluss für IEEE 802.1p QoS

Unterstützt auf IEEE802.1Q VLAN-Markierung

basierende Priorität

Erkennt die 3 Bit VLAN-Markierungspräzedenz

und ordnet sie der jeweiligen Prioritätswarte-

schlange zu. Pakete mit Präzedenzwert  0-3

werden zur Warteschlange mit niedriger Priorität

und die mit 4-7 zu der mit hoher Priorität geleitet.

Unterstützt Gewichtungsrotation für hohe und

niedrige Warteschlangenübertragung, mit einer

Rotationsrate von 4:1 (4 Pakete hoher Priorität

und dann 1 Paket niedriger Priorität).

[Hinweis]

 Die CoS-Funktion ist in der Switch-

Firmware enthalten, und nicht vom Benutzer

konfigurierbar. Sie wird automatisch ausgeführt,

wenn der Switch arbeitet.

Backplane

3,2 Gbps

Maße

440mm x 120mm x 44mm (B x T x H)

Transparente

Paketgröße

64 bis 1536Bytes

Stromverbrauch

8,1Watt max.

Arbeitsumstände

0˚C bis 45˚C

10% bis 90% Luftfeuchtigkeit (keine Kondensation)

Lagertemperatur

-10˚C bis 70˚C

Stromversorgung

100-240V ~ /50-60Hz

EMI & Sicherheit

FCC Klasse A, CE, UL

Technische Spezifikationen
