Schnellstartanleitung
Copyright © 2008 ASUSTeK COMPUTER INC. Alle Rechte vorbehalten.
Einführung
Vielen Dank für den Kauf dieses ASUS GX1026 Switch! Der GX1026 beitet
unblockierte Leistung mit Kabelgeschwindigkeit, um den intensiven Ansprüchen
Ihres Netzwerks zu genügen. Dieser Switch ist mit 24 Fast-Ethernet-Ports und
2 Gigabit-Ethernet-Ports mit automatischer Erkennung und automatischen
MDI/MDIX-Fähigkeiten ausgestattet. Mit einfachen Abschlussmöglichkeiten,
Flußkontrolle und QoS garantiert der GX1026 eine Steigerung Ihrer
Netzwerkleistung und Produktivität.
Funktionen
• 24 x 10/100Mbps Fast-Ethernet-Ports
• 2 x 10/100/1000Mbps Gigabit-Ethernet-Ports
• Bis zu 200Mbps Übertragungsgeschwindigkeit für alle Ports im Voll-
Duplexmodus.
• Switchkapazität: 8.8Gbps Weiterleitungsrate: 3.6Mpps
• Plug & Play - automatische MDI/MDIX und automatische Erkennung für
Geschwindigkeit und Duplexmodus an allen Ports.
• Flußkontrollschemata (802.3x im Vollduplexmodus), um Null Verluste bei
Netzwerküberlastung sicherzustellen.
• Head of Line (HOL)-Blockierungsverhinderung.
• IEEE802.1p/TOS/DS-Unterstützung, um den QoS-Anforderungen zu
Deutsch
entsprechen.
• 4K MAC Adressen Lernen und Alterung für gleichzeitigen Zugriff auf 4K-Knoten
• Leicht-zu-Lesen LEDs bieten eine schnelle Erkennung des Linkstatus und der
Geschwindigkeit.
• Lüfterloses Designfür leises Arbeiten.
• Tischaufstellung oder Regalmontage möglich
26 Schnellstartanleitung
Paketinhalt
Bevor Sie den GX1026-Switch installieren, überprüfen Sie bitte die Verpackung auf
folgende Teile:
• 1x ASUS GX1026 Switch
• 1x Netzkabel
• 1x Benutzerhandbuch
• 1x Montageset (2 Klammern und 6 Schrauben)
Kontaktieren Sie bitte sofort Ihren Händler, wenn eines dieser Teile fehlt oder
defekt ist.
Technische Daten
Abmessungen
444mm (B) x 180mm (T) x 43.5mm (H)
Umgebungsbedingungen
Betriebstemperatur: 0ºC ~ 50ºC
Lagertemperatur: -25ºC ~ 70ºC
Betriebsluftfeuchtigkeit: 0 bis 90%
Lagerluftfeuchtigkeit: 0 bis 90%
Arbeitshöhe: bis zu 4500m
Lagerhöhe: bis zu 12000m
Stromversorgung
Eingang: 100V ~ 240V AC/50-60Hz
Leistungsverbrauch: 12 Watt
Zertizierung
FCC Klasse A, CE
Deutsch
Schnellstartanleitung 27
Hardware
Vorderseite
An der Vorderseite des GX1026 benden sich 24 10/100Mbps Fast-Ethernet-
Ports, 2 10/100/1000Mbps Gigabit-Ethernet-Ports und LED-Anzeigen für den
Arbeitszustand des Switch.
Abbildung 1. GX1026 Vorderseite
Tabelle 1. LED-Anzeigen
LED Farbe Status Beschreibung
SYSTEM
Grün EIN Der Strom ist eingeschaltet
EIN Ein Gerät ist mit dem Port verbunden
STATUS
Grün
BLINKEND Datenübertragung
AUS Kein Gerät angeschlossen
EIN 100/1000Mbps
SPEED
Grün
AUS 10Mbps
Deutsch
Rückseite
An der Rückseite des GX1026 bendet sich die Netzanschlussbuchse.
Stromanschluss
Abbildung 2. GX1026 Rückseite
28 Schnellstartanleitung
Aufstellungsmöglichkeiten
Auf einer ebenen Fläche
Stellen Sie den GX1026-Switch auf eine ebene, stabile Oberäche. Vergewissern
Sie sich, dass der Platz den Arbeitsumgebungsanforderungen entspricht. Siehe
Seite 3 für Details.
Die Länge der UTP-Kategorie 5-Kabel sollte 100 Meter nicht überschreiten.
Montage in einem Regal
Sie können den GX1026-Switch mit den mitgelieferten Montageklammern und
Schrauben auch in einem Regal montieren.
Montage des Switch in einem Regal:
1. Suchen Sie die drei Schraubenlöcher an beiden Seiten des Switch.
2. Richten Sie die Montageklammern an den Löchern des Switch aus.
3. Befestigen Sie die Montageklammern mit den im Montageset mitgelieferten
Schrauben an beiden Seiten des Switch.
4. Schieben Sie den Switch in ein 19”-Regal und befestigen Sie ihn mit
Schrauben auf beiden Seiten am Regal.
Die Schrauben zum Befestigen am Regal sind nicht im Lieferumfang enthalten.
Deutsch
Schnellstartanleitung 29

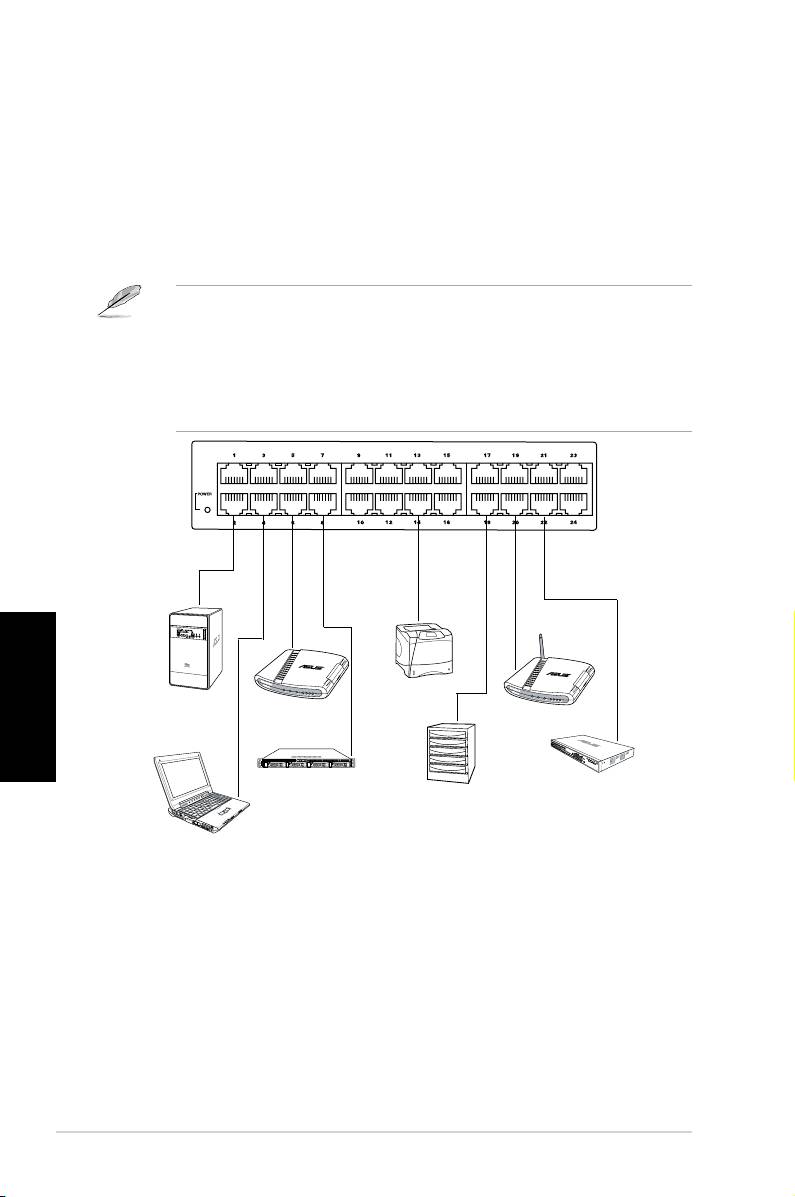

Anschluss von Netzwerkgeräten
Anschluss von Netzwerkgeräten am GX1026-Switch:
1. Verbinden Sie ein Ende des Ethernetkabels mit einem Ethernetport an
der Frontseite des Switch. Verbinden Sie das andere Ende mit dem
Ethernetport des Netzwerkgerätes. Wiederholen Sie diese Schritte, um mehr
Netzwerkgeräte anzuschließen.
• Wie empfehlen die Verwendung von gerade durchgeführten Kategorie
5-Netzwerkkabeln, um eine korrekte Verbindung zwischen dem Switch und
anderen Netzwerkgeräten zu gewährleisten.
• Sie können entweder ein Crossover-Kabel oder ein gerade durchgeführtes
Kabel benutzen, um Netzwerkgeräte, z.B. Bridges, Switchs, Hubs und
Repeater, anzuschließen.
Deutsch
2. Stecken Sie ein Ende des Netzkabels in die Buchse an der Rückseite des
Switch und den Stecker des anderen Endes in die Steckdose.
3. Die Strom-LED und die LED-Anzeigen für aktive Ethernetports leuchten auf,
um anzuzeigen, dass der Switch eingeschaltet ist und arbeitet. Zur Erklärung
der LED anzeigen beziehen Sie sich bitte auf die Frontseitenbeschriftung /
LED-Tabelle auf Seite 4.
30 Schnellstartanleitung
1 2
Drucker
Desktop
Router
Server
Wireless AP
Server
Switch / Hub
NAS
Notebook
Fehlerbehebung
Diese Fehlerbehebungsanleitung gibt Ihnen Antworten zu einigen bekannten
Problemen, die während der Installation und/oder während der Benutzung Ihres
ASUS GX1026-Switch auftreten können. Diese Probleme können einfach von
Ihnen selbst behoben werden. Kontaktieren Sie die technische Unterstützung von
ASUS, wenn Sie auf Probleme treffen, die nicht in diesem Abschnitt beschrieben
sind.
Problem Lösung
Die Strom-LED leuchtet nicht auf.
Überprüfen Sie, ob das Netzteil richtig
mit dem Switch und einer Steckdose mit
korrekter Versorgungsspannung verbunden
ist.
Die STATS/SPEED-LED leuchtet nicht
Überprüfen Sie, ob das Ethernetkabel richtig
auf, selbst wenn ein Ethernetkabel
mit dem Switch und dem Netzwerkgerät
angeschlossen ist.
verbunden ist.
Vergewissern Sie sich, dass der Switch und
das Netzwerkgerät eingeschaltet sind.
Überprüfen Sie, ob das Ethernetkabel
den Netzwerkanforderungen entspricht.
Deutsch
Vergewissern Sie sich, dass Sie Kabel der
Kategorie 5 verwenden. 10Mbit/s Kabel
können auch mit Kabeln geringerer Qualität
arbeiten.
Schnellstartanleitung 31
