Dell K788N: はじめに システムについて
はじめに システムについて: Dell K788N
Dellt タワー型UPS
500W、1000W、および1920/1500W
はじめに
システムについて
H900N, J715N, K788N, H914N, J716N, K789N
www.dell.com | support.dell.com
注意および警告
注記: 「注記」は、ソフトウェアを有効に利用するための重要な情報を示しています。
危険: 「危険」は、回避しないとほぼ確実に死亡、または重傷を招く危険な状況を示しています。
警告: 「警告」は、回避しないと死亡、または重傷を招く潜在的に危険な状況を示しています。
注意: 「注意」は、回避しないと軽傷、または中程度の傷害を招く恐れがある潜在的に危険な状況を示
しています。
危険:
避しないとほぼ確実に死亡、または重傷を招く危険な状況を防ぐため、以下の説明をよくお読みくだ
さい。
S このUPSの中には致死的な電圧が掛かっています。 すべての修理や点検は、公認のサービ
ススタッフのみが行わなければいけません。
当資料の情報は、予告なく変更されることがあります。
E 2009 Dell Inc. 無断複写・転載を禁じます。
Dell Inc.の書面による許可のない複写は、いかなる形態においても厳重に禁じられています。.
DellおよびDELLのロゴは、Dell Inc.の登録商標です：Phillipsは、Phillips Screw Companyの登録商標です。
本書に使用されているその他の登録商標および商標名は、商標や名称を主張する事業体、あるいは製品のいずれかに言及しま
す。Dell Inc.は、Dell自身が所有する登録商標および商標権におけるいかなる所有権を一切放棄します。
2009年7月
システムの特徴
UPSは優れた性能や信頼性を提供し、以下のような独自の利点がございます：
S 電圧変動を修正することで、負荷への一貫した電圧を保証する「昇降圧」電圧調節。
S 外部電力がないときでもUPSの電力を入れることができる始動電池の能力。
S 拡張ランタイムおよびオプションとして1000--1920W UPS 型用
の外付けバッテリーモジュール（外付けバッテリーモジュール）付き。
S 2つの標準通信ポート（USBおよびDB--9シリアルポート）。
S オプションとして、増加電力の保護や制御を行う高度通信機能付きDell
ネットワークマネージメントカード。
S サージからネットワーク通信装置を保護するネットワーク過度電流プロテクタ。
S スムースなシャットダウンや電力管理を行うDell UPS制御ソフトウェアおよび高度電力
管理。
S 負荷セグメントと呼ばれる個別のレセプタクルグループを通じた逐次シャットダウンおよび
負荷制御。
S カスタマーサービスに問い合わせる必要なく、
簡単にアップグレードができるファームウェア。
S 世界中の代理店の承認による支持。
システムの特徴
|
97
情報検出
注意：:
安全、環境、規則に関する情報
資料には、安全および規定に関する重要情報が含まれています。
どんな情報をお探しですか?
こちらでご覧いただけます
S UPSユーザーガイド
Dell UPS
S Dell ネットワークマネージメントカード用の
ユーザーガイド
S Dell UPS制御ソフトウェア
注記：説明書およびソフトウェアの更新情報
は、support.dell.comでご確認いただけます。
98
|
情報検出
デ
ィス
ク
S 仕様
Dell UPS ユーザーガイド
S UPSの設定方法
ユーザーガイドはDell UPS ディスクおよび
S トラブルシューティングおよび問題の解決方法
support.dell.comで入手することができます。
S 安全に関する説明書
安全、環境、規則に関する情報
S 規則に関する情報
S リサイクルに関する情報
S 保証情報
Dell 保証およびサポート情報
S 使用上の条件（アメリカのみ）
S エンドユーザー使用許諾契約
S サポート情報
Dell サポート用ウェブサイト ‒
support.dell.com
注意： 使用する地域や事業区分を選択し、
適切なサポートサイトをご覧ください。
インストールおよび設定
注意：:
当資料の手順を実施する前に、
安全、環境、規則に関する情報
資料に記載されている安全に関す
る説明書および重要な規制情報をご覧いただき、これらの情報に従ってください。
注意：
: キャビネットの重量[500W: 11.6 kg (25.6 lb); 1000W: 18.3 kg (40.3 lb); 1920/1500W: 30.5
kg (67.2 lb)] 注意して開梱し、キャビネットを移動します。
このセクションは、最初におけるシステムの設定方法について説明しています。
システムの開梱
1 システムを開梱し、各項目を識別します。
2 責任を持ってパッケージを処分、またはリサイクルし、あるいは将来使えるように保管し
ます。
インストールおよび設定
|
99
UPSの識別
このセクションは、Dell タワー型UPSのフロントパネルおよびリヤパネルを示しています。
リヤパネルの詳細に関しましては、Dell
ラインインタラクティブ式ラック
500W、1000W、および1920/1500W ユーザーガイド
をご参照ください。
LCDパネル
スクロールボタン
（下方向、または前方）
選択ボタン
スクロールボタン
（上方向、または後方）
カバー止め
カバー止め
図1.Dell タワー型UPS
カバーを取り外します
オン/オフボタン
通信ポート
ネットワーク過度
電流プロテクタ
USBポート
5-15レセプタクル 2個
EMB コネクタ
（負荷セグメント2）
IEC-C14
5-15レセプタクル 6個
入力コネクタ
（負荷セグメント1）
図 2. UPSリヤパネル（1000W、120Vリヤパネル）
100
|
インストールおよび設定
UPSのフロントカバーの取り外し方法
3 UPSのフロントカバーを取り外します。
2個のカバー止めを押し、フロントカバーを開放し、引き上げます。
バッテリーカバーの取り外し方
4 金属製バッテリーカバーの蝶ネジを外し、カバーを持ち上げて取り外します。
インストールおよび設定
|
101
内臓バッテリーコネクタの接続方法
5 内臓バッテリーコネクタを接続します。
6 金属製バッテリーカバーを取り外します。
ネジを0.7 N·m (6.2 lb in)のトルクで締めます。
7 UPSフロントカバーを取り外します。
102
|
インストールおよび設定
装置の接続方法
8
コンピューターからUPSへの通信
ケーブルを接続（オプション）
9
装置をUPSへ接続
8 Dell UPS制御ソフトウェアを使用する場合は、同梱のケーブルを使って、
コンピューターをUSBポートやRS--232ポートへ接続してください。
9 保護する装置をUPS出力レセプタクルに差し込みます。ただし保護装置の電源は入れない
でください。
注記：:
過負荷アラームを防ぐため、装置の定格の合計がUPSの容量を超えていないか確認してください。
インストールおよび設定
|
103
電源コードの接続方法
10 UPSへの電源入力には、電源コードの定格電流に従い、逆流過電流保護があるか確認して
ください。
11 UPSへの電源入力には、十分な逆流過電流保護があるか確認してください。
表 1. 上流遮断機最小定格
UPS出力 120V 208V 230V
500W 15A — 15A
1000W 15A — 15A
1500W (100V時)
20A — 15A
1920W
12 UPSの電源コードを電源コンセントに差し込みます。
104
|
インストールおよび設定
UPSの起動方法

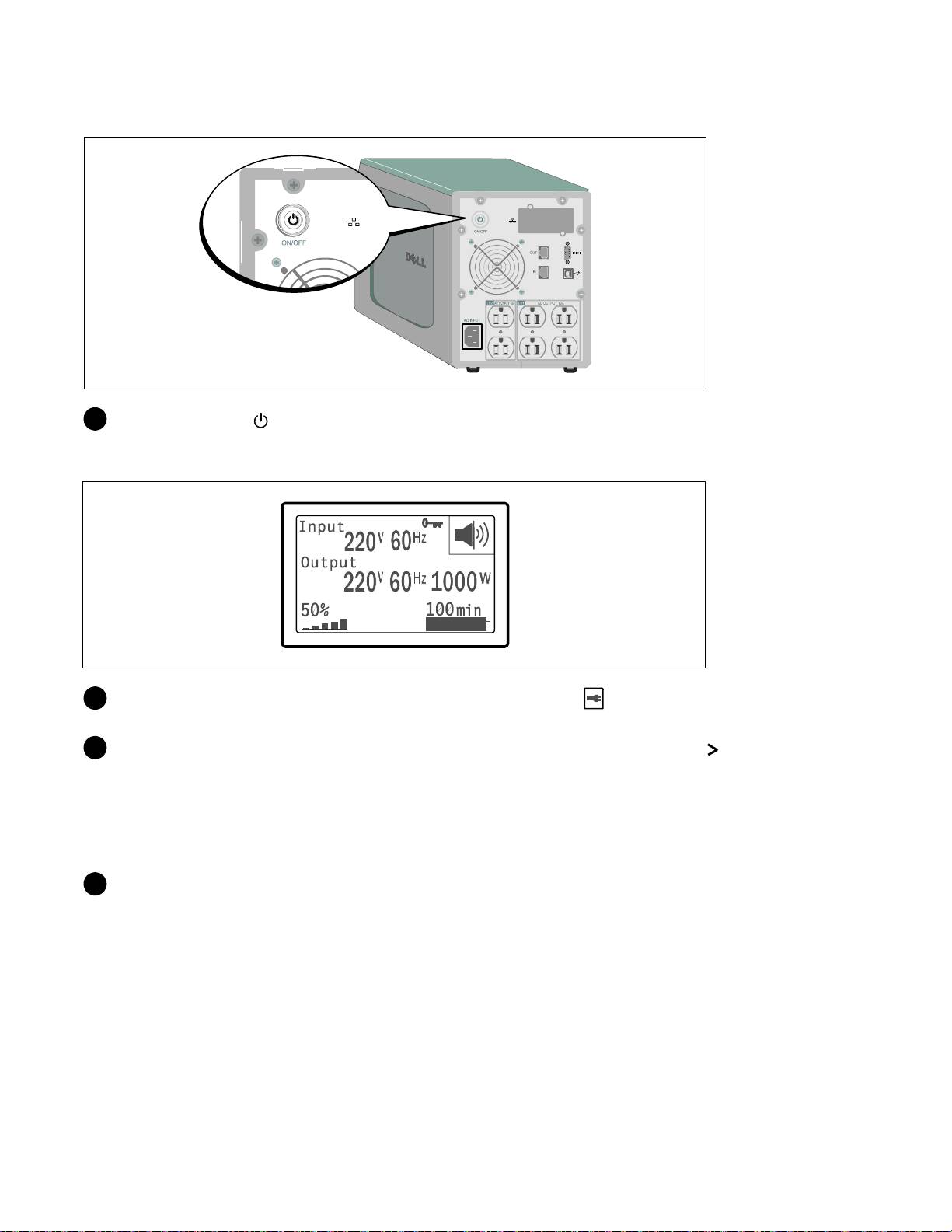

13 UPSのリヤパネルの ボタンを押します。
起動の完了
14 UPSが正常に動作し、負荷電力があることを示す「正常」アイコン がUPSのステータス
要約画面に現れていることをお確かめください。
15 アクティブになっているアラームや通知を確かめるには、UPSステータス要約画面の ボタ
ンを押します。 続ける前に、アクティブになっているアラームを解消してください。 Dell
ラインインタラクティブ式ラック 500W、1000W、および1920/1500W ユーザーガイド
の
「トラブルシューティング」をご参照ください。
アクティブになっているアラームがない場合は、「アクティブアラームなし」と表示され
たメッセージが現れます。
16 その他の工場出荷時設定の変更は、Dell
ラインインタラクティブ式ラック
500W、1000W、および1920/1500W ユーザーガイド
の「操作方法」をご参照ください。
インストールおよび設定
|
105
106
|
インストールおよび設定
