Dellt Tower USV
500 W, 1000 W, und 1920/1500 W
Erste Schritte
Mit Ihrem System
H900N, J715N, K788N, H914N, J716N, K789N
www.dell.com | support.dell.com
Hinweise und Warnungen
HINWEIS: Ein HINWEIS macht auf eine wichtige Information aufmerksam, mit deren Hilfe Sie Ihre Software optimal
nutzen können.
GEFAHR: GEFAHR macht auf eine unmittelbar gefährliche Situation aufmerksam, die zum Tod oder schweren
Verletzungen führt, wenn sie nicht vermieden wird.
WARNUNG: Eine WARNUNG macht auf eine potenziell gefährliche Situation aufmerksam, die zum Tod oder zu
Verletzungen führt, wenn sie nicht vermieden wird.
ACHTUNG: ACHTUNG macht auf eine potenziell gefährliche Situation aufmerksam, die zu geringen oder mäßigen
Verletzungen oder Sachschäden führen kann, wenn sie nicht vermieden wird.
GEFAHR: Beachten Sie den folgenden Hinweis, um eine unmittelbar gefährliche Situation zu vermeiden, die zum
Tod oder zu schweren Verletzungen führen könnte:
S Diese USV führt LEBENSGEFÄHRLICHE SPANNUNG. Sämtliche Reparatur--
und Wartungsarbeiten dürfen NUR VON
AUTORISIERTEM WARTUNGSPERSONAL durchgeführt werden. Im Inneren
der USV sind KEINE VOM BENUTZER WARTBAREN TEILE vorhanden.
Unangekündigte Änderungen der Angaben in diesem Dokument vorbehalten.
E 2009 Dell Inc. Alle Rechte vorbehalten.
Die Vervielfältigung, gleich welcher Art, ist ohne schriftliche Genehmigung von Dell Inc. strengstens untersagt.
In diesem Text verwendete Marken: Dell und das DELL-- Logo sind Marken von Dell Inc.; Phillips ist eine eingetragene Marke von Phillips
Screw Company.
In diesem Dokument können weitere Marken und Handelsnamen verwendet werden, die sich entweder auf die Personen beziehen, die diese
Marken und Namen für sich beanspruchen , oder auf deren Produkte. Dell Inc. verzichtet auf sämtliche gewerblichen Eigentumsrechte an
Marken und Handelsnamen, bei denen es sich nicht um eigene Marken und Handelsnamen h andelt.
Juli 2009
Systemmerkmale
Die herausragende Leistung und Zuverlässigkeit sind nur einige der Vorteile der USV-Anlagen. Sie
bieten zudem:
S Spannungsregulierung durch das „Buck a nd Boost“-Verfahren. Dies gewährleistet durch die
Korrektur von Unregelmäßigkeiten einen glei chbleibenden Spannungswert für Ihre Anlagen.
S Starten der Anlage im Batteriebetrieb zum Versorgen der USV mit Strom, selbst wenn kein
Netzstrom zur Verfügung steht.
S Erweiterte Laufzeit mit optionalem Externes Batteriemodul (EBM) für USV-Modelle für
1000-1920 W.
S Serienmäßige Ausstattung mit zwei Kommunikationsschnittstellen (USV-Schnittstelle und serielle
DB-9-Schnittstelle).
S Optionale Dell Netzwerkmanagementkarte mit erweiterten Kommunikationsmöglichkeiten für
verbesserten Leistungsschutz und Kontrolle.
S Netzwerkschutzeinrichtungen schützen Ihre Anlage für Netzwerkkommunikation vor
Spannungsspitzen.
S Fortgeschrittene Stromüberwachung mit der Dell USV Management Software für sicheres
Herunterfahren und Stromüberwachung.
S Abschaltsequenz und Lastenmanagement durch separate Anschlussgruppen (sogenannte
Lastsegmente).
S Firmware, die sich einfach und ohne Wartungsdienst aktualisieren lässt.
S Entspricht einschlägigen Normen auf der ganzen Welt.
Systemmerkmale
|
25
Auffinden von Informationen
ACHTUNG: Im Dokument Informationen zu Sicherheit, Umweltschutz und Ordnungsvorschriften finden Sie
wichtige Sicherheitshinweise und Informationen zu gesetzlichen Bestimmungen.
Was suchen Sie?
Hier finden Sie es
S Die Benutzeranleitung für meine USV
Die Disk
S Die Benutzeranleitung für die Dell
Netzwerkmanagementkarte
S Dell USV Management Software
HINWEIS: Dokumente und Softwareaktualisierungen
finden Sie unter
support.dell.com.
26
|
Auffinden von Informationen
f
ür die Dell USV
S Spezifikationen
Benutzeranleitung der Dell USV
S Anleitung zum Konfigurieren der
Die Benutzeranleitung finden Sie auf der Disk zu der
USV-Einstellungen
Dell USV und auch unter support.dell.com.
S Behebung von Fehlern und Lösung von Problemen
S Sicherheitshinweise
Informationen zu Sicherheit, Umweltschutz und
Ordnungsvorschriften
S Informationen über Ordnungsvorschriften
S Recycling-Informationen
S Garantieerklärung
Informationen zu Garantie und Support von Dell
S AGB (nur USA)
S Lizenzvereinbarung für Endbenutzer
S Supportinformationen Support-Website von Dell – support.dell.com
HINWEIS: Wählen Sie Ihre Region bzw. Ihre Branche
aus, um die geeignete Support-Website aufzurufen.
Installation und Inbetriebnahme
ACHTUNG: Vor der Ausführung der Verfahren in diesem Dokument lesen Sie bitte die Sicherheitshinweise
und wichtigen Informationen zu Ordnungsvorschriften in Ihrem Dokument über Informationen zu Sicherheit,
Umweltschutz und Ordnungsvorschriften und halten Sie diese unbedingt ein.
:ACHTUNG: Das Gehäuse ist schwer [500 W: 11,6 kg (25,6 lb); 1000 W: 18,3 kg (40,3 lb); 1920/1500 W: 30,5 kg
(67,2 lb)]. Beim Auspacken und Transportieren des Gehäuses ist Vorsicht geboten.
In diesem Abschnitt werden die Schritte für die Erstkonfiguration Ihres Systems beschrieben.

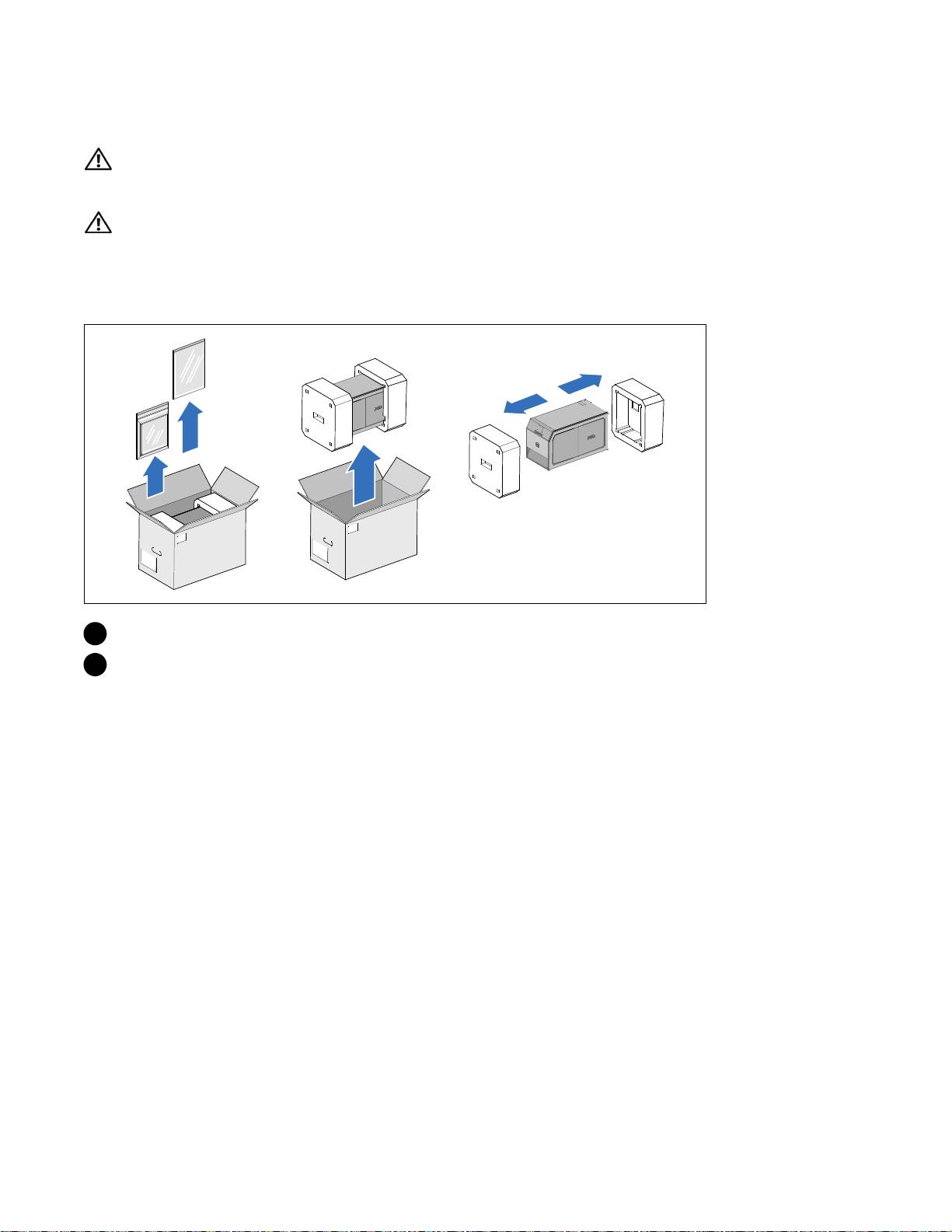

Auspacken des Systems
1 Packen Sie das System aus und identifizieren Sie die einzelnen Komponenten.
2 Entsorgen oder recyceln Sie die Verpackung in umweltbewusster Weise, oder bewahren Sie sie für
denspäterenGebrauchauf.
Installation und Inbetriebnahme
|
27
Beschreibung der USV
In diesem Abschnitt wird die Vorder- und Rückansicht der Dell Tower USV angezeigt. Alle
Einzelheiten zur Rückseite finden Sie in der Dell Line-Interactive Tower USV 500 W, 1000 W, und
1920/1500 W Benutzeranleitung.
LCD-Anzeigen
Bildlauftaste (abwärts oder vorwärts)
Auswahltaste
Bildlauftaste (aufwärts oder rückwärts)
Abdeckungslasche
Abdeckungslasche
Abbildung 1. Die Dell Tower USV
Kommunikationssteckplatz der USV
Ein-/Ausschalttaste
Netzwerk-Transienten
Kommunikationsschnittstelle
Schutz
USB-Schnittstelle
Zwei 5-15-Anschlussdosen
EBM-Anschluss
(Lastsegment 2)
IEC-C14-Eingangsanschluss
Sechs 5-15-Anschlussdosen
(Lastsegment 1)
Abbildung 2. Rückseite der USV (1000 W, 120 V)
28
|
Installation und Inbetriebnahme
Entfernen der vorderen USV-Abdeckung
3 Entfernen Sie die vordere USV-Abdeckung.
Drücken Sie auf die beiden Abdeckungslaschen, um die vordere Abdeckung zu lösen, und
ziehen Sie diese hoch.
Entfernen der Batterieabdeckung
4 Lösen Sie die Rändelschraube auf der metallenen Batterieabdeckung und heben Sie die
Abdeckung hoch, um sie zu entfernen.
Installation und Inbetriebnahme
|
29
Anklemmen des Anschlusses im Inneren der Batterie
5 Klemmen Sie den Anschluss im Inneren der Batterie a n.
6 Setzen Sie die die Batterieabdeckung aus Metall wieder ein.
Drehen Sie die Schraube mit einem Drehmoment von 0,7 Nm (6,2 lb in) wieder ein.
7 Bringen Sie die vordere Abdeckung der USV wieder an.
30
|
Installation und Inbetriebnahme
Anschließen der Anlage
8
Schließen Sie das Kommunikationskabel vom
Computer an die USV an (optional)
9
Schließen Sie die Anlage an die USV an
8 Sofern Sie die Benutzung der Dell USV Management Software planen, schließen Sie Ihren
Computer mit dem beiliegenden Kabel an die USB-Schnittstelle oder an die RS-232-Schnittstelle
an.
9 Stecken Sie Stecker der zu schützenden Geräte in die Ausgangsanschlüsse der USV ein, aber
schalten Sie die geschützten Geräte noch nicht ein.
HINWEIS:
Vergewissern Sie sich, dass die Gesamtnennleistung aller angeschlossenen Geräte die Kapazität
der USV nicht überschreitet, um einen Überlastalarm zu vermeiden.
Installation und Inbetriebnahme
|
31

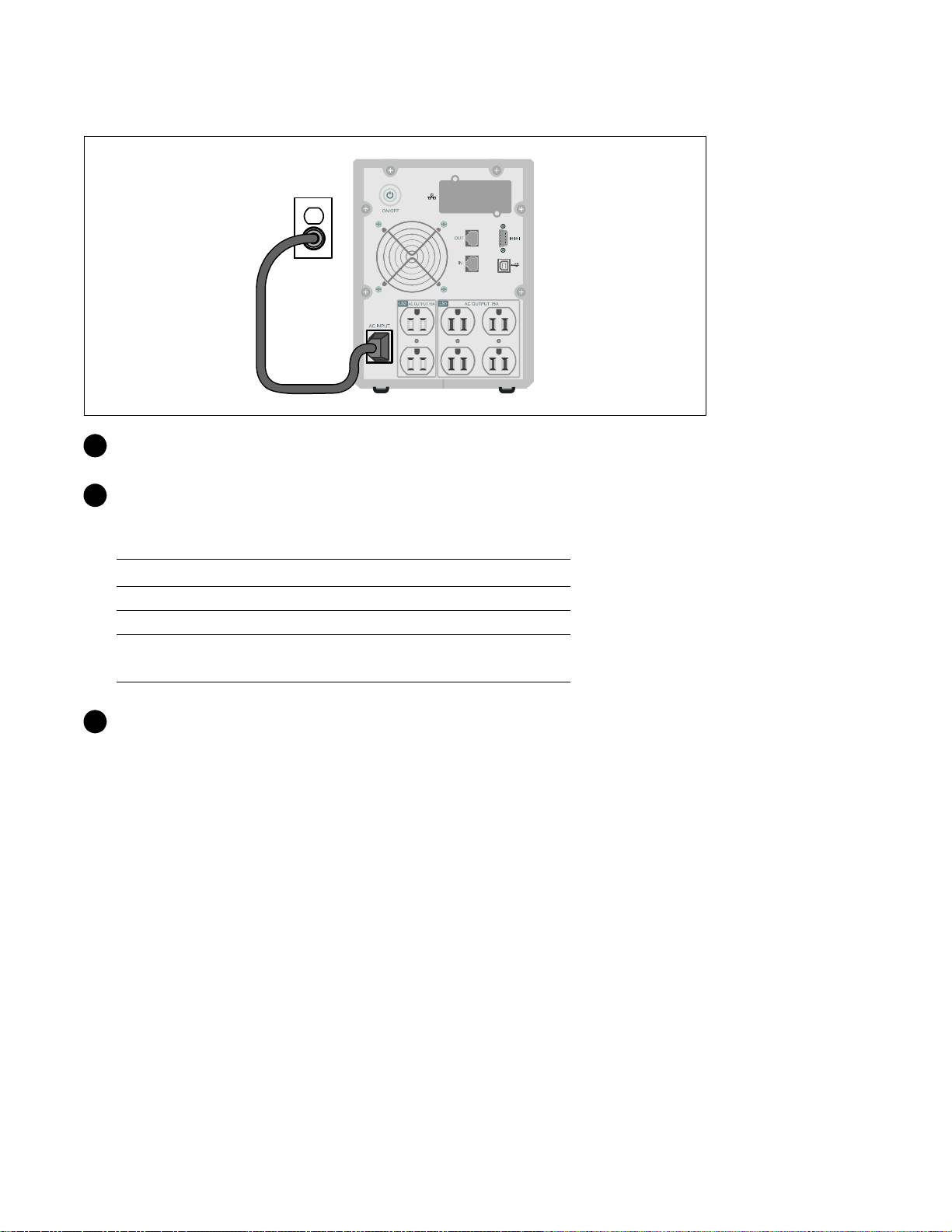

Anschließen des Netzkabels
10 Vergewissern Sie sich, dass der Stromeingang der USV entsprechend dem Nennstrom des
Netzkabels mit einem Schutz gegen Spannungsspitzen ausgestattet ist.
11 Vergewissern Sie sich, dass der Stromeingang der USV mit einem angemessenen Schutz g egen
Spannungsspitzen ausgestattet ist:
Tabelle 1. Mindestnennstrom der Überstromsicherung
USV-Ausgangsleistung
120 V 208 V 230 V
500 W 15 A — 15 A
1000 W 15 A — 15 A
1500 W (bei 100 V)
20 A — 15 A
1920 W
12 Stecken Sie das Netzkabel der USV in eine Netzsteckdose.
32
|
Installation und Inbetriebnahme
Starten der USV
13 Drücken Sie die Taste auf der Rückseite der USV.
Abschluss des Startvorgangs
14 Vergewissern Sie sich, dass das Symbol für „Normal“ auf dem Bildschirm der
USV-Statusübersicht angezeigt wird. Hierdurch wird angezeigt, dass die USV ordnungsgemäß
funktioniert und dass alle angeschlossenen Lasten mit Strom versorgt werden.
Installation und Inbetriebnahme
|
33
15 Wählen Sie im Bildschirm mit der USV-Statusübersicht die Schaltfläche ,umzuprüfenobeine
aktive Warnmeldung oder ein aktiver Hinweis vorliegt. Lösen Sie alle aktiven Warnmeldungen,
bevor Sie den Vorgang fortsetzen. Siehe „Fehlerbehebung“ in der Dell Line-Interactive Tower USV
500 W, 1000 W, und 1920/1500 W Benutzeranleitung.
Falls keine Warnmeldungen aktiv sind, wird die Meldung „Keine aktiven
Warnmeldungen“ angezeigt.
16 FürdieÄnderungandererwerkseitigerStandardeinstellungen siehe „Betrieb“ in der Dell
Line-Interactive Tower USV 500 W, 1000 W, und 1920/1500 W Benutzeranleitung.
