Dellt Online Gestll-USV
5600 W
Erste Schritte
mit Ihrem System
Dell 5600R OL HV-US, Dell 5600R OL HV
K812N
w w w . d e l l . c o m | s u p p o r t . d e l l . c o m
Hinweise und Warnungen
HINWEIS: Ein HINWEIS macht auf eine wichtige Information aufmerksam, mit deren Hilfe Sie Ihre Software optimal
nutzen können.
GEFAHR: GEFAHR macht auf eine unmittelbar gefährliche Situation aufmerksam, die zum Tod oder schweren
Verletzungen führt, wenn sie nicht vermieden wird.
WARNUNG: WARNUNG macht auf eine potenziell gefährliche Situation aufmerksam, die zum Tod oder zu
Verletzungen führt, wenn sie nicht vermieden wird.
ACHTUNG: ACHTUNG macht auf eine potenziell gefährliche Situation aufmerksam, die zu geringen oder mäßigen
Verletzungen oder Sachschäden führen kann, wenn sie nicht vermieden wird.
GEFAHR: Beachten Sie den folgenden Hinweis, um eine unmittelbar gefährliche Situation zu vermeiden, die zum
Tod oder zu schweren Verletzungen führen könnte:
S Diese USVenthält LEBENSGEFÄHRLICHESPANNUNG. Sämtliche Reparatur- und
Wartungsarbeiten dürfen NUR VON BEFUGTEMWARTUNGSPERSONAL durchgeführt werden.
Im Inneren der USVsind KEINEVOMBENUTZERWARTBARENTEILE vorhanden.
Unangekündigte Änderungen der Angaben in diesem Dokument vorbehalten.
E 2009 Dell Inc. Alle Rechte vorbehalten.
Die Vervielfältigung, gleich welcher Art, ist ohne schriftliche Genehmigung von Dell Inc. strengstens untersagt.
In diesem Text verwendete Marken: Bei Dell und dem DELL−Logo handelt es sich um Marken von Dell Inc.
In diesem Dokument können weitere Marken und eingetragene Marken verwendet werden, die sich entweder auf die Personen beziehen,
die diese Marken und Namen für sich beanspruchen, oder auf deren Produkte. Dell Inc. verzichtet auf sämtliche gewerblichen
Eigentumsrechte an Marken und eingetragenen Marken, bei denen es sich nicht um eigene Marken und eingetragene Marken handelt.
Oktober 2009
Systemmerkmale
Mit ihrer herausragenden Leistung und Zuverlässigkeit bietet die USV-Anlage die folgenden
einzigartigen Vorteile:
S Online USV-Design mit reinem Sinusausgang.
S Echte Online-Doppelwandlertechnologie mit hoher Leistungsdichte, Unabhängigkeit der
Netzfrequenz und Generatorkompatibilität.
S Spannungsregulierung durch das „Buck and Boost“-Verfahren. Dieses gewährleistet durch die
Korrektur von Unregelmäßigkeiten einen gleichbleibenden Spannungswert für Ihre Anlagen.
S Die USV filtert und regelt eingehenden Wechselstrom und sorgt für eine gleichförmige Versorgung
Ihrer Anlagen mit Strom, ohne Energie von der Batterie zu ziehen.
S Hocheffizient - minimal geschaltete patentierte Topologie.
S 4U-Größe, die in jedes 48 cm-Standardgestell passt.
S Starten der Anlage im Batteriebetrieb zum Versorgen der USV mit Strom, selbst wenn kein
Netzstrom zur Verfügung steht.
S Durch die Möglichkeit, die Batterien sicher auszutauschen, ohne die USV auszuschalten, wird die
Wartung des Gerätes erleichtert.
S Verlängerte Laufzeit mit einem optionalen Batterieerweiterungsmodul (EBM).
S Notausschaltungssteuerung über die REPO-Schnittstelle (Remote Emergency Power-off).
S Serienmäßige Ausstattung mit zwei Kommunikationsschnittstellen (USV-Schnittstelle und serielle
DB-9-Schnittstelle).
S Optionale Dell Netzwerkmanagementkarte mit erweiterten Kommunikationsmöglichkeiten für
verbesserten Leistungsschutz und bessere Steuerung.
S Erweiterte Stromüberwachung mit der Dell USV Management Software für kontrolliertes
Herunterfahren und Stromüberwachung.
S Sequenzielle Abschaltung und Lastenmanagement durch separate Anschlussgruppen (so genannte
Lastsegmente).
S Firmware, die sich einfach und ohne Wartungsdienst aktualisieren lässt.
S Entspricht einschlägigen weltweit gültigen Normen.
Systemmerkmale
|
43
Informationen finden
ACHTUNG: Im Dokument Informationen zu Sicherheit, Umwelt und gesetzlichen Vorschriften finden Sie
wichtige Sicherheitshinweise und Informationen zu gesetzlichen Bestimmungen.
Was suchenSie?
Hier finden Sie es
S Die Benutzeranleitung für die USV
Disk der Dell USV
S Die Benutzeranleitung für die Dell
Netzwerkmanagementkarte
S Dell USV Management Software
HINWEIS: Dokumentation und Softwareaktualisierungen
finden Sie unter
support.dell.com.
S Spezifikationen
Benutzeranleitung der Dell USV
S Konfigurieren der USV-Einstellungen
Die Benutzeranleitung finden Sie auf der Disk der Dell
S Fehlerbehebung und Problemlösung
USV und unter support.dell.com.
S Installation der REPO-Steuerung
S Sicherheitshinweise
Informationen zu Sicherheit, Umwelt und gesetzlichen
Vorschriften
S Informationen über gesetzliche Vorschriften
S Recycling-Informationen
S Garantieerklärung
Informationen zu Garantie und Support von Dell
S AGB (nur USA )
S Lizenzvereinbarung für Endbenutzer
S Supportinformationen Dell Support-Website — support.dell.com
Hinweis: WählenSie Ihre Region bzw. Ihre Branche aus,
um die entsprechende Support-Webseite aufzurufen.
44
|
Informationen finden
Installation und Inbetriebnahme
ACHTUNG: Vor der Ausführung der Verfahren in diesem Dokument lesen und befolgen Sie bitte die
Sicherheitshinweise und wichtigen Informationen zu gesetzlichen Vorschriften in IhremDokument
Informationen zu Sicherheit, Umwelt und gesetzlichen Vorschriften.
In diesem Abschnitt werden die Schritte für die Erstkonfiguration Ihres Systems beschrieben.
Auspacken des Systems
1 Öffnen Sie den äußeren Karton und nehmen Sie die mit dem Gehäuse zusammen verpackten
Zubehörteile heraus.
Installation und Inbetriebnahme
|
45
Gehäuse heben
ACHTUNG: Das Gehäuse ist schwer (72 kg/158,7 lb). Zum Heben des Gehäuses in das Gestell sind
mindestens zwei Personen erforderlich.
1 Heben Sie das Gehäuse mit einer Person auf jeder Seite mit den Griffen am Karton vorsichtig aus
dem äußeren Karton heraus und setzen Sie es auf einer flachen, stabilen Unterlage ab.
2 Entsorgen oder recyceln Sie die Verpackung auf umweltbewusste Weise, oder bewahren Sie sie für
späteren Gebrauch auf.
46
|
Installation und Inbetriebnahme
Beschreibung der USV
In diesem Abschnitt wird die Vorder- und Rückansicht der Dell Online Gestell USVangezeigt.
Ein/Aus-Schalter LCD-Anzeige
Bildlauftaste (aufwärts oder rückwärts)
Bildlauftaste (abwärts oder vorwärts)
Auswahltaste
Schaubild 9. Die Vorderseite der Dell Online Gestell USV
Zwei NEMA L6-30R-Anschlussdosen
(Lastsegment 2)
Kommunikationsschacht
RS-232-
der USV
Schutzschalter mit Ausgang
REPO-Schnittstellen
Port
Eingangsklemmen
Schutzschalter mit zwei Ausgängen
EBM-Anschluss
USB-Anschluss
Erdungsschraube
Vier IEC 320-C19-Anschlussdosen
(Lastsegment 1)
Schaubild 10. 5600 W, 208V rückwärtige Anschlussleiste
Installation und Inbetriebnahme
|
47
Vier IEC 320-C19 Anschlussdosen
RS-232-
(Lastsegment 1)
Kommunikationsschacht
REPO-
Port
Schutzschalter mit zwei Ausgängen
der USV
Schnittstellen
Eingangsklemmen
EBM-Anschluss
Schutzschalter
Sechs IEC 320-C13
USB-Anschluss
Erdungsschraube
mit Ausgang
Anschlussdosen
( Lastsegment 2)
Schaubild 11. 5600 W, 230V rückwärtige Anschlussleiste
48
|
Installation und Inbetriebnahme
Gestellmontage
ACHTUNG: Das Gehäuse ist schwer (72 kg / 158,7 lb): 1) Dell empfiehlt vor dem Anheben unbedingt das
Entfernen des Batterieträgers aus der USV. 2) Zum Heben des Gehäuses in das Gestell sind mindestens zwei
Personen erforderlich.
ACHTUNG: DieEntfernung der Batterien sollte unter Befolgung der erforderlichenSicherheitsvorkehrungen
durch fachkundiges Personal erfolgen oder beaufsichtigt werden. Nicht ausreichend geschultem Personal ist
der Zugang zu den Batterien zu verwehren.

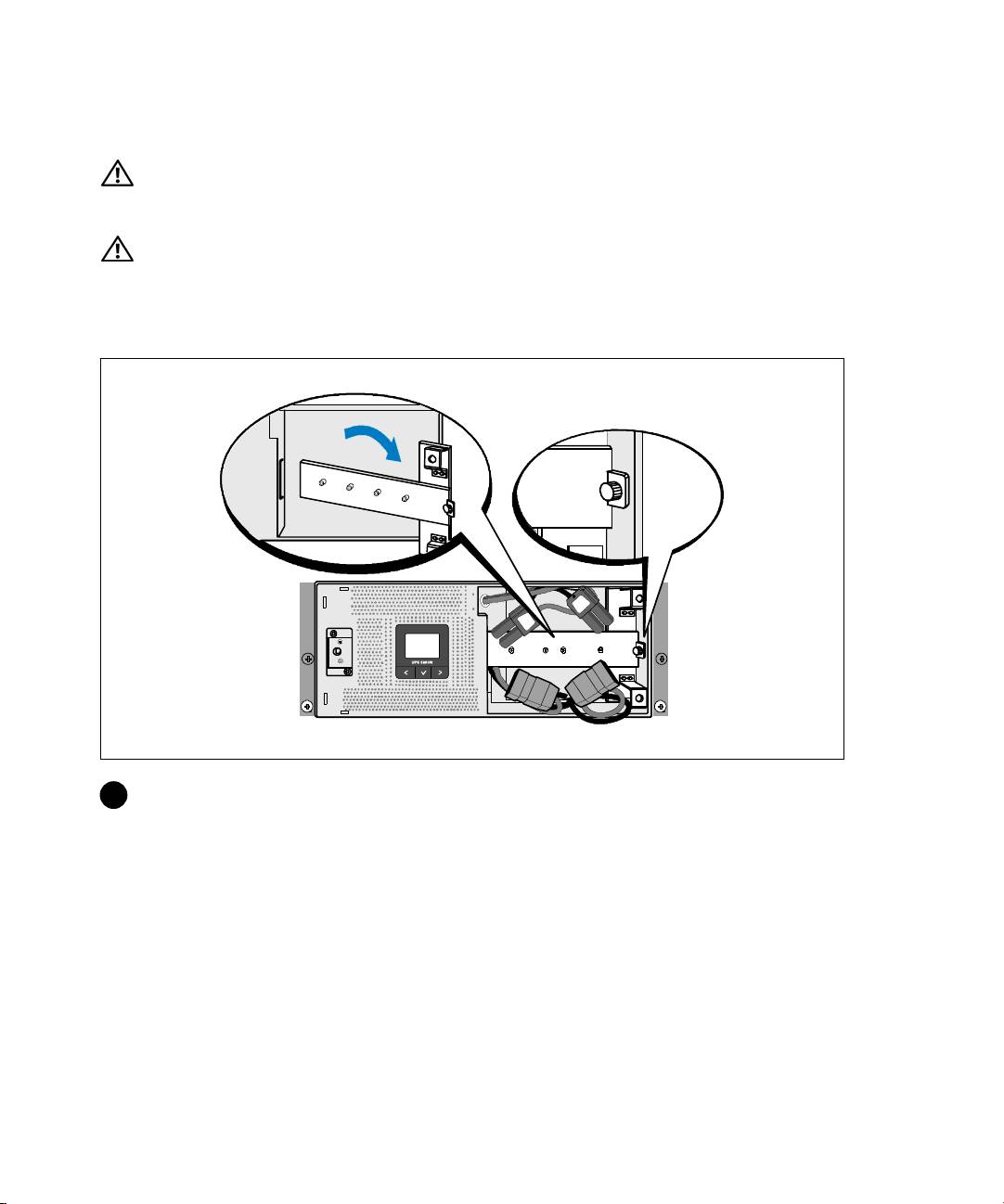

Entfernen der Batterieträger-Halterung
1 Lösen Sie die Rändelschraube an der Batterieträger-Halterung und nehmen Sie sie ab.
Installation und Inbetriebnahme
|
49
Entfernen der Batterieträger
2 Ziehen Sie die Batterieträger an den Kunststofflaschen heraus und entfernen Sie sie.
50
|
Installation und Inbetriebnahme
Montage derSchienen
HINWEIS: Für Gestelle mit quadratischen Öffnungen und solche mit runden Öffnungen ohne Gewinde gelten
die gleichen Anweisungen. Die Schienen passen zu beiden Gestellarten. Auf den Abbildungen ist das Gestell mit
den quadratischen Öffnungen zu sehen.
3 Wählen Sie die korrekten Öffnungen in der Schiene aus, um die USV wie gewünscht im Gestell zu
positionieren.
Die Schienen sollten unten an dem 4U-Platz angeordnet sein, der der USV zugewiesen wurde,
bzw. am 3U bei der EBM.
4 Richten Sie das Ende der linken und rechten Schiene mit der Aufschrift FRONT (VORNE) nach
innen aus.
Installation und Inbetriebnahme
|
51
5 Bringen Sie die Schienen am Gestell an:
Schieben Sie das hintere Ende derSchiene hinein, bis es vollständig auf dem vertikalen
Gestellflansch sitzt und der Haken einrastet.
ZiehenSie die Schiene nach vorne.
Schieben Sie das vordere Ende derSchiene hinein, bis es vollständig auf dem vertikalen
Gestellflansch sitzt und der Haken einrastet.
Installation des Gehäuses
6 Schieben Sie das Gehäuse in das Gestell. Wiederholen Sie den Vorgang für weitere Gehäuse.
52
|
Installation und Inbetriebnahme
Befestigung des Gehäuses
7 BefestigenSie die Vorderseite des Gehäuses mit den Rändelschrauben auf den Halterungen am
Gestell. ZiehenSie die Schrauben von Hand fest. Verwenden Sie keine Elektrowerkzeuge.
Wiederholen Sie den Vorgang für weitere Gehäuse.
Installation der Batterieträger
8 Installieren Sie die USV-Batterieträger.
Installation und Inbetriebnahme
|
53
Einsetzen der Batterieträger-Halterung und Verbinden der internen Batterieanschlüsse
9 Setzen Sie die Batterieträger-Halterung ein.
10 Ziehen Sie die Rändelschraube fest.
Drehen Sie die Schraube mit einem Drehmoment von 0,7 Nm (6,2 lb in) wieder ein.
HINWEIS:
Bei der Verbindung der Batterien kann es zu einem kleinen Lichtbogen kommen. Das ist normal und
schadet weder der Anlage, noch stellt es ein Sicherheitsrisiko dar.
11 Verbinden Sie die internen Batterieanschlüsse und befestigen Sie sie an der
Batterieträger-Halterung zwischen den beiden Pfosten.
54
|
Installation und Inbetriebnahme
Installation der vorderen USV-Abdeckung
12 Installieren Sie die vordere USV-Abdeckung.
Anschließen der Anlage
13
Sofern Sie die Benutzung der Dell USV Management Software planen, schließen Sie Ihren
Computer mit dem beiliegenden Kabel an die USB-Schnittstelle an.
14 Falls Ihr Gestell über Erdungsleitungen oder Leitungen zum Erden nicht geerdeter Metallteile
verfügt, das Erdungskabel (nicht enthalten) an die Erdungsschraube anschließen.
15 Falls die örtliche Gesetzgebung einen Not-Aus-Schalter (Sicherung) vorschreibt, siehe unter
„Installieren der Notausschaltsteuerung“ in der Benutzeranleitung für Dell Online Gestell USV
5600 W.
16 SteckenSie Stecker der zu schützendenGeräte in die Ausgangsanschlüsse der USV ein, aber
schalten Sie die geschützten Geräte noch nicht ein.
HINWEIS:
VergewissernSie sich, dass die Gesamtnennleistungen aller angeschlossenenGeräte die Kapazität
der USV nicht überschreiten, um einen Überlastalarm zu vermeiden.
Installation und Inbetriebnahme
|
55
Feste Verdrahtung des USV-Eingangs
WARNUNG: Arbeiten im Zusammenhang mit Elektroinstallation dürfen nur von qualifiziertem technischen
Personal (Elektrofachbetrieb / Elektromeister) vorgenommen werden. Gefahr eines Stromschlages.
Die USV erfordert eine dedizierte Abzweigschaltung, die folgenden Anforderungen entspricht:
S Für das Schutzgerät muss ein zweipoliges Ausschaltgerät zwischen dem USV-Ausgang und der Last
geschaltet werden (siehe Schaubild 12)
S Die Sicherung muss in die Wand eingebaut und für den Betreiber leicht zugänglich sein
S Für Europa muss der Schutzschalter die Norm IEC/EN 60934 erfüllen und einen Kontaktluftspalt
von mindestens 3 mm aufweisen
S 200ć240 V AC
S Einphasig
- Gerätetyp 5600W/208V ist Phase gegen Phase
- Gerätetyp 5600W/230V ist Phase gegen Nullleiter
S 50/60 Hz
S Flexibles Metallkabelrohr (empfohlen für einfache Reparatur und Wartung)
Wand
2-poliger
Überlastschalter
Leitung
Wechselstromnetz
USV
Neutral / L2
Schaubild 12. Überlastschalter-Diagramm
56
|
Installation und Inbetriebnahme
Entfernen der Klemmenabdeckung
1 Schalten Sie den Netzstrom an dem Verteilerpunkt ab, an dem die USV angeschlossen wird.
Überzeugen Sie sich davon, dass der Strom völlig abgeschaltet ist.
2 Entfernen Sie die Klemmenabdeckung (vier Schrauben) und legen Sie sie seitlich ab.
Installation und Inbetriebnahme
|
57
Installieren der Eingangs- und Erdungsdrähte
Position der Klemmen
1
2
3
®
3 Stanzen Sie mit einem Greenlee
-Dorn oder ähnlichen Gerät ein Loch in die Klemmenabdeckung
für das Eingangskabelrohr. In das Loch wird ein 3/4” oder 1” IMC-Kabelrohr eingeführt.
4 Ziehen Sie den Eingangsdraht durch das Kabelrohr und lassen Sie etwa 2 ft (0,5 m) Draht
herausragen. Befestigen Sie einen Metall-Anschlussstutzen am Kabelrohrende.
5 Führen Sie das Kabelrohr durch den Verdrahtungszugang ein und befestigen den
Kabelrohr-Anschlussstutzen an der Platte. Ziehen Sie 0,5” (1,5 cm) Isolierung vom Ende eines
jeden Eingangsdrahts ab.
6 Verbinden Sie den Eingang und die Erdungsdrähte mit der Klemme gemäß Tabelle 3.
Tabelle 3. USV-Verdrahtungsspezifikationen
Position der
Nenngröße des
Kabelfunktion
USV-Kabelfunktion
Anzugsmoment
Klemmen
Anschlusskabels*
Eingang
1 Eingangserde
2
5,26–16 mm
2 L2/Neutral Ein
2,49 Nm (22 lb in)
(10–6 AWG)
3 L1 Ein
* Mindestanforderung:
S 10 AWG als Geräte-Erdungsdraht, Kupferdraht min. 75_C verwenden
S 8 AWG als Netz- und Nullleiterdraht, Kupferdraht min. 75_C verwenden
7 Bringen Sie die Klemmenabdeckung wieder an.
58
|
Installation und Inbetriebnahme
Starten der USV
1 Prüfen Sie nach, ob alle Lastsegment-Überlastschalter eingeschaltet sind (ON).
2 Schalten Sie den Netzstromschalter ein.
3 Drücken Sie die Taste auf der Vorderseite der USV.
Installation und Inbetriebnahme
|
59
Abschluss des Startvorgangs
1 Vergewissern Sie sich, dass das Symbol für „Normal“ auf dem Bildschirm mit der
USV-Statusübersicht angezeigt wird. Hierdurch wird angezeigt, dass die USV ordnungsgemäß
funktioniert und dass alle angeschlossenen Lasten mit Strom versorgt werden.
2 WählenSie im Bildschirm mit der USV-Statusübersicht die Schaltfläche , um zu prüfen, ob eine
aktive Warnmeldung oder ein aktiver Hinweis vorliegt. Beheben Sie alle aktiven Warnmeldungen,
bevor Sie den Vorgang fortsetzen. Siehe „Fehlerbehebung“ in der Benutzeranleitung Dell
Netzwerkmanagementkarte.
Falls keine Warnmeldungen aktiv sind, wird die Meldung „Keine aktiven
Warnmeldungen“angezeigt.
3 Für die Änderung anderer werkseitiger Standardeinstellungen siehe „Betrieb“ in der
Benutzeranleitung Dell Netzwerkmanagementkarte.
60
|
Installation und Inbetriebnahme
