Vintage V2-AH2
Sistema Barebone
Guida all’installazione veloce
Italiano
2 Guida allʼinstallazione veloce
Funzionalità del pannello anteriore
Italiano
Funzionalità del pannello posteriore
Guida allʼinstallazione veloce
Coperchio alloggiamento
operchio alloggiamento
lettore da 5.25-pollici
lettore da 5.25-pollici
Porta IEEE1394
Porta IEEE1394
Pulsante alimentazione
Pulsante alimentazione
Pulsante Reset
Pulsante Reset
LED HDD
LED HDD
Porte USB 2.0
Porte USB 2.0
Porta microfono
Porta microfono
Coperchio alloggiamento
operchio alloggiamento
lettore da 3.5-pollici
lettore da 3.5-pollici
Porta cuffie
Porta cuffie
Porta mouse PS/2
Porta mouse PS/2
Vite del coperchio
Vite del coperchio
Porta tastiera PS/2
Porta tastiera PS/2
Porta parallela
Porta parallela
Porta Linea in Entrata
Porta Linea in Entrata
Selettore voltaggio
Selettore voltaggio
Blocco staffa metallica
Blocco staffa metallica
Connettore alimentazione
Connettore alimentazione
Connettore DVI
Connettore DVI
Porta VGA
Porta VGA
Porte USB 2.0
Porte USB 2.0
Porta Linea in Uscita
Porta Linea in Uscita
Porta microfono
Porta microfono
Supporti di metallo
Supporti di metallo
slot di espansione
slot di espansione
Ventola di alimentazione
Ventola di alimentazione
Ventola telaio
Ventola telaio
Porta LAN (RJ-45)
Porta LAN (RJ-45)
Vite del coperchio
Fare riferimento alla Guida del sistema per i dettagli sullʼinstallazione ed
al sito ASUS per altre informazioni sul sistema.
DVI
1394
Vite del coperchio
Porta IEEE1394
Porta IEEE1394
3Guida allʼinstallazione veloce
Componenti interni
1. Coperchio pannello anteriore
7. Alloggiamenti DIMM
2. Alloggiamento vuoto per
8. Scheda madre ASUS
lettore ottico da 5.25-pollici
9. Ventola chassis
3. Alloggiamento lettore disco fi sso
10. Alloggiamento PCI Express x16
4. Alloggiamento lettore fl oppy
11. Alloggiamento PCI Express x1
5. Unità di alimentazione
12. Alloggiamenti PCI
6. Socket CPU
13. Blocco staffa metallica
Italiano
Selezione del voltaggio
Lʼunità di alimentazione del sistema
ha un selettore di voltaggio da 115
V/230 V posto vicino al connettore
di alimentazione. Utilizzare questo
interruttore per selezionare il
voltaggio per la propria zona.
Se il voltaggio è di 100-127 V,
DVI
impostare lʼinterruttore su 115 V.
Se il voltaggio è di 200-240 V,
impostare lʼinterruttore su 230 V.
Guida allʼinstallazione veloce
1
2
1
13
13
5
3
4
9
R
6
7
12
12
8
10
10
11
11
4 Guida allʼinstallazione veloce
Rimozione del coperchio laterale e del
pannello anteriore
1. Rimuovere le viti del coperchio del pannello posteriore.
2. Tirare il coperchio laterale verso il pannello posteriore fi nché i suoi
ganci non si liberano dalle alette dello chassis. Mettere da parte il
coperchio.
3. Localizzare i ganci del pannello anteriore, e poi sollevarli fi nché non si
liberano dallo chassis.
4. Ruotare il pannello anteriore a destra, fi nché non appariranno le alette
a cerniera presenti sul lato destro.
5. Rimuovere il pannello, e metterlo da parte.
Italiano
Guida allʼinstallazione veloce
4
4
3
Condotto
1
4
2
3
1
4
2
3
4
Condotto
dellʼaria
dellʼaria
Fessure del telaio
Fessure del telaio
Installazione della CPU
1. Localizzare il socket della CPU, poi sollevare la leva per un angolo di
90º-100º.
2. Installare la CPU al socket, assicurandosi che lʼangolo della CPU con il
triangolo dorato corrisponda allʼangolo del socket con un piccolo triangolo.
3. Premere verso il basso la leva del socket per bloccare la CPU.
ATTENZIONE. Unʼinstallazione non corretta della CPU nel socket può
danneggiare gravemente la CPU e i suoi contatti!
3
1
2
5Guida allʼinstallazione veloce

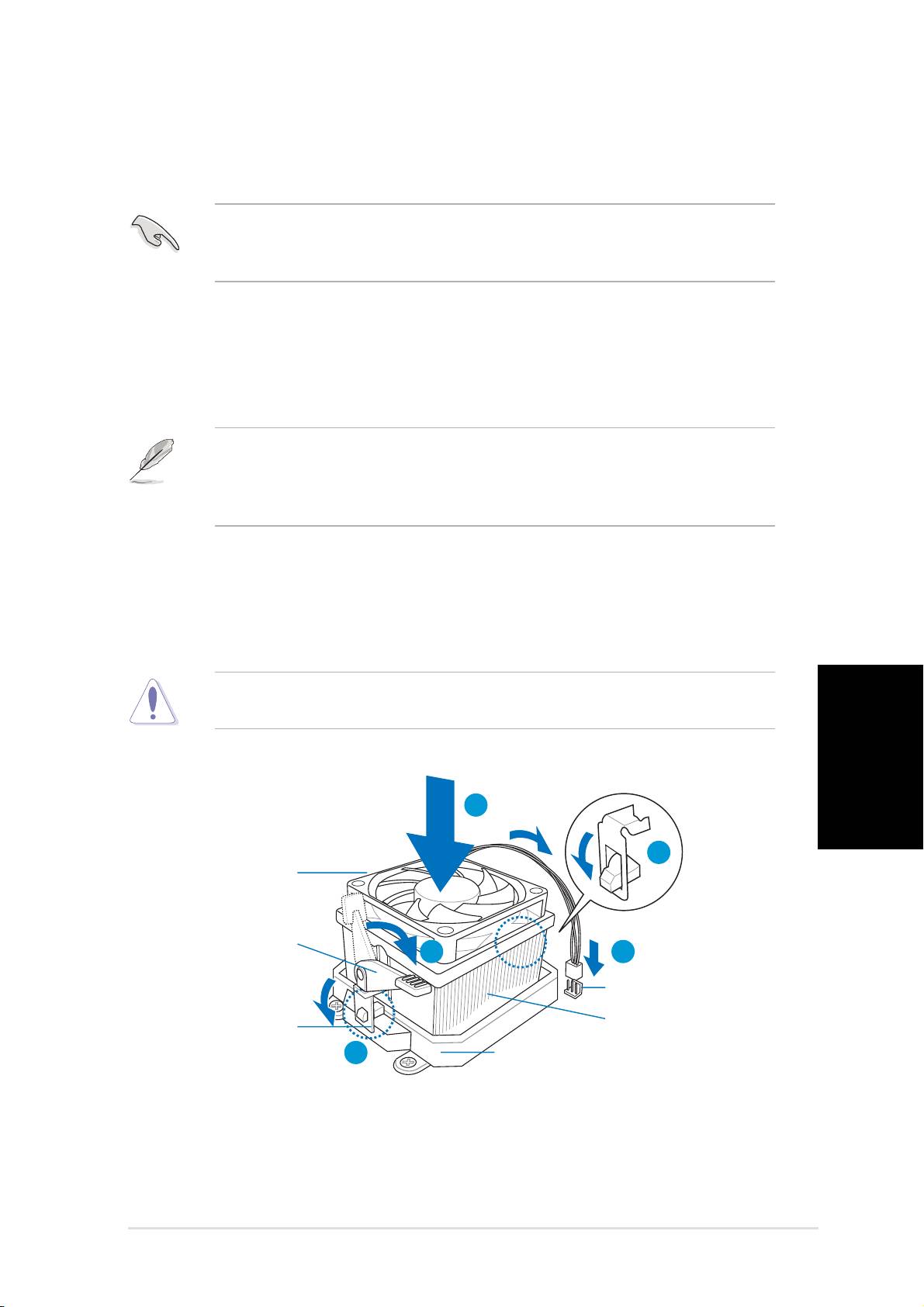

Installazione della ventola della CPU e del
dissipatore
1. Posizionare il dissipatore sopra la CPU installata.
IMPORTANTE. Assicurarsi che ventola e dissipatore si inseriscano
perfettamente nella base del modulo di ritenzione, altrimenti non sarà
possibile bloccare il supporto.
2. Attaccare unʼestremità del supporto di bloccaggio alla base del
modulo.
3. Attaccare lʼaltra estremità (vicino al blocco) alla base del modulo
fi nché non risulterà in posizione.
NOTA. Il dissipatore e la ventola della CPU vengono forniti con le
istruzioni per lʼinstallazione della CPU, dissipatore, e per il meccanismo
di bloccaggio. Se le istruzioni descritte in questo paragrafo non
corrispondono con la documentazione della CPU, seguire il successivo.
4. Premere verso il basso il blocco del supporto sul meccanismo di
bloccaggio per bloccare la ventola e il dissipatore alla base del modulo.
5. Connettere il cavo della ventola della CPU al connettore della scheda
madre.
ATTENZIONE. Non dimenticare di collegare il connettore della ventola
della CPU o potrebbe verifi carsi un errore hardware!
Italiano
Guida allʼinstallazione veloce
1
2
4 5
3
Base del modulo di ritezione
Base del modulo di ritezione
Dissipatore CPU
Dissipatore CPU
Ventola CPU
Ventola CPU
Blocco leva di
Blocco leva di
ritenzione
ritenzione
Leva di ritenzione
Leva di ritenzione
Connettore ventola CPU
Connettore ventola CPU
6 Guida allʼinstallazione veloce
Installazione della DIMM
1. Localizzare i socket della DIMM
nella scheda madre.
2. Sbloccare il socket della
DIMM premendo le leve di
trattenimento verso lʼesterno.
3. Allineare la DIMM al socket in
modo che la tacca della DIMM
coincida con quella del socket.
4. Premere il DIMM nel socket fi nché i ganci di trattenimento non
scattano allʼinterno.
• Togliere lʼalimentazione prima di aggiungere o rimuovere le DIMM.
Lʼomissione di queste operazioni può causare danni gravi alla scheda
madre e/o agli altri componenti.
• La DIMM DDR2 può coincidere con la tacca in una sola direzione. NON
forzare la DIMM nello zoccolo per evitare di danneggiarla.
Installazione della scheda di espansione
1. Rimuovere il blocco del supporto
di metallo.
Italiano
2. Rimuovere la staffa metallica di
fronte allʼalloggiamento che si
intende utilizzare.
3. Inserire il connettore della
scheda nellʼalloggiamento, poi
premere la scheda fermamente
fi nché non risulti in posizione.
4. Riposizionare il blocco del
supporto di metallo.
Guida allʼinstallazione veloce
3
4
4
2
1
7Guida allʼinstallazione veloce

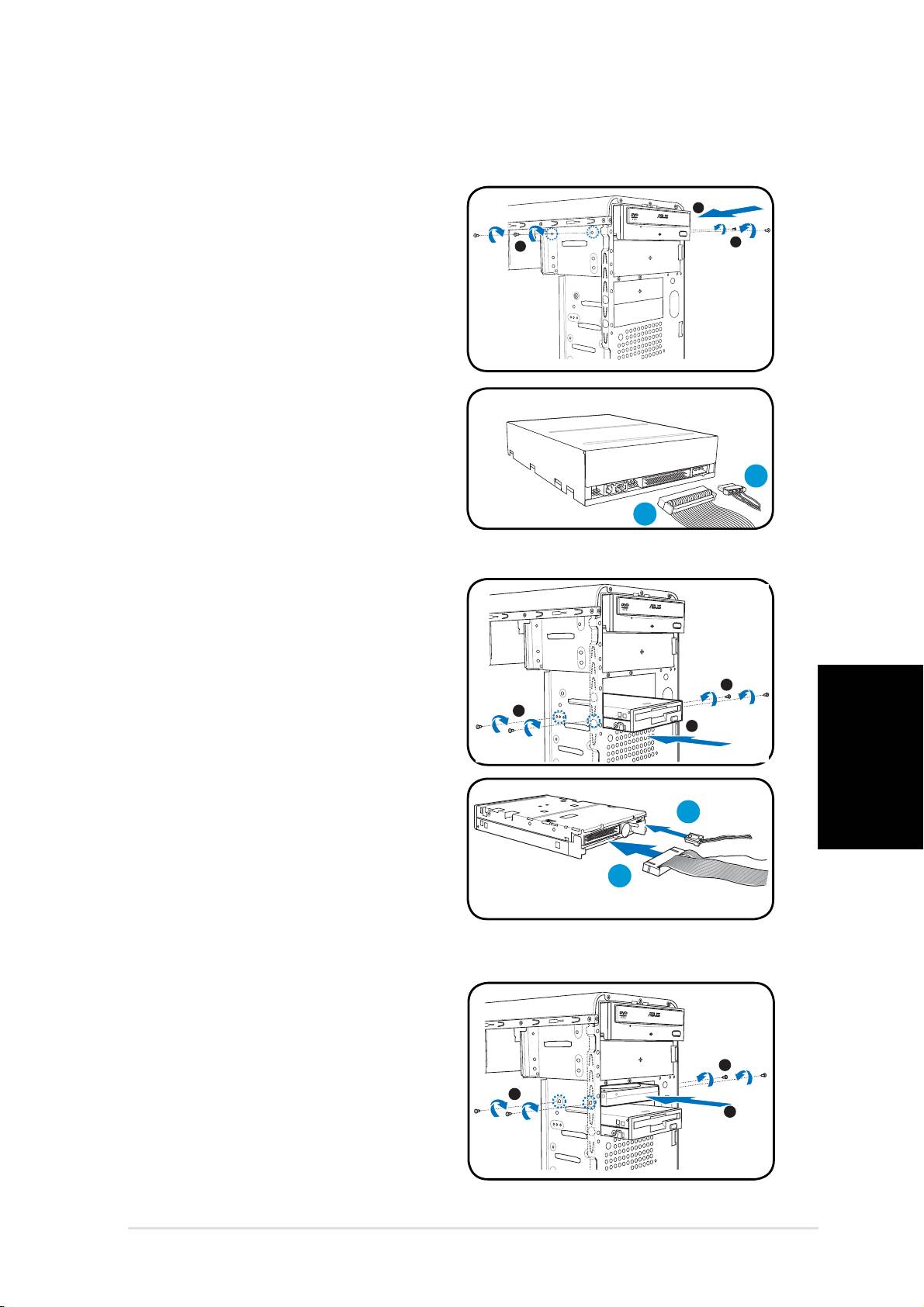

Installazione dei drive di memoria
Italiano
Guida allʼinstallazione veloce
Lettore ottico
Lettore ottico
1. Posizionare lo chassis in verticale,
e rimuovere il coperchio metallico
superiore dellʼalloggiamento del
lettore da 5.25”.
2. Inserire il lettore ottico
nellʼalloggiamento, poi spingerlo
con delicatezza fi nché i fori delle
viti non siano allineati con quelli
dellʼalloggiamento.
3. Bloccare il lettore ottico con due viti
su entrambi i lati dellʼalloggiamento.
4. Collegare le spine IDE (A) e
alimentazione (B) ai connettori sul
retro del lettore.
Lettore fl oppy
Lettore fl oppy
1. Posizionare lo chassis in verticale,
quindi rimuovere il coperchio
metallico inferiore dellʼalloggiamento
del lettore da 3.5”.
2. Inserire il lettore del fl oppy
nellʼalloggiamento, poi spingerlo
con delicatezza fi nché i fori delle
viti non siano allineati con quelli
dellʼalloggiamento.
3. Bloccare il fl oppy con due viti su
entrambi i lati dellʼalloggiamento.
4. Collegare le spine del segnale (A) e
di alimentazione (B) ai connettori
posti sul retro del lettore.
Disco fi sso
2
3
3
3
3
2
Disco fi sso
1. Posizionare lo chassis in verticale,
quindi rimuovere il coperchio
metallico superiore dellʼalloggiamento
del lettore da 3.5”.
2. Inserire il disco fi sso
nellʼalloggiamento, poi spingerlo
con delicatezza fi nché i fori delle
viti non siano allineati con quelli
dellʼalloggiamento.
3. Bloccare il disco fi sso con due viti su entrambi i lati dellʼalloggiamento.
B
A
B
3
3
2
B
A
B
8 Guida allʼinstallazione veloce
4.
Italiano
Guida allʼinstallazione veloce
Per HDD SATA
Per HDD SATA: Collegare le spine
del segnale e di alimentazione di
SATA ai connettori posti dietro
al lettore.
Per HDD IDE
Per HDD IDE: Collegare le spine IDE
e di alimentazione ai connettori
posti sul retro del lettore.
Rimozione dei coperchi degli alloggiamenti e
reinstallazione dei pannelli anteriore e laterale
Se si era installato un lettore ottico e/o per fl oppy, rimuovere il coperchio(i) del
pannello anteriore prima di reinstallarlo sullo chassis. Procedere come segue:
1. Localizzare i blocchi del
coperchio dellʼalloggiamento.
2. Premerli verso lʼesterno per
liberare il coperchio.
3. Premere il coperchio verso
lʼinterno, poi metterlo da parte.
4. Seguire le stesse istruzioni
per rimuovere il coperchio
dellʼalloggiamento del lettore da 3.5”.
Per reinstallare il pannello anteriore e il coperchio laterale:
1. Inserire le alette a cerniera del pannello anteriore nei fori presenti sul
lato destro dello chassis.
2. Ruotare lʼassemblaggio del pannello anteriore a sinistra, inserire quindi
i ganci nello chassis fi nché il pannello non sarà in posizione.
3. Inserire i ganci della copertura nei fori che si trovano sulla parte
superiore ed inferiore del telaio.
4. Premere il coperchio laterale nella direzione del pannello anteriore
fi nché non risulti in posizione.
5. Bloccare il coperchio con le due viti tolte prima.
SATA IDE
1
2
5
2
1
4
5
1
2
3
2
SATA IDE
Condotto
Condotto
dellʼaria
dellʼaria
Fessure del telaio
Fessure del telaio
