Asus P7H55-M/DVI: 1. Diagramma disposizione scheda madre

1. Diagramma disposizione scheda madre: Asus P7H55-M/DVI

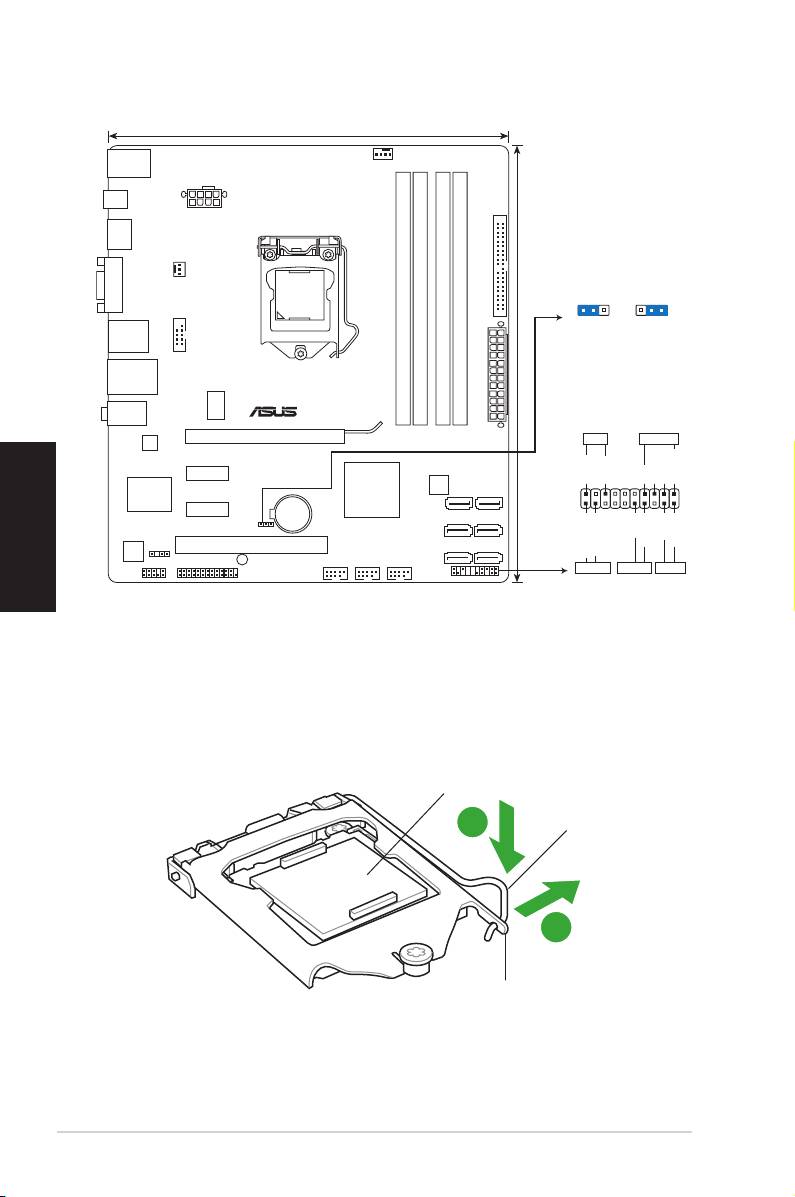

1. Diagramma disposizione scheda madre

Italiano

2. Installazione della CPU

Installazione della CPU:

1. Premere la levetta di carico con il pollice (A), poi spostarla e sinistra (B) nché

è liberata dalla linguetta di trattenimento.

Copertura PnP

Levetta di carico

Linguetta di trattenimento

8

ASUS P7H55-M

A

B

22.4cm(8.8in)

KB_USB56

CPU_FAN

SPDIF_O2

ATX12V

HDMI

CHA_FAN1

LGA1156

CLRTC

VGA

1

2 2 3

COM1

PRI_EIDE

Normal

Clear RTC

F_USB34

(Default)

DDR3 DIMM_A2 (64bit, 240-pin module)

DDR3 DIMM_A1 (64bit, 240-pin module)

DDR3 DIMM_B2 (64bit, 240-pin module)

DDR3 DIMM_B1 (64bit, 240-pin module)

LAN1_USB12

24.4cm(9.6in)

ICS

AUDIO

9LRS954A4

EATXPWR

RTL

PCIEX16

PLED SPEAKER

8111E

P7H55-

M

PCIEX1_1

Intel

®

64Mb

SATA2

SATA1

PLED+

PLED-

+5V

Ground

Ground

Speaker

BIOS

SATA4

SATA3

Super

H55

SATA6

SATA5

I/O

PANEL

PCIEX1_2

Lithium Cell

PIN 1

CMOS Power

CLRTC

PWR

Reset

PCI1

Ground

Ground

ALC

SPDIF_OUT

887

IDE_LED+

IDE_LED-

LPT

SB_PWR

USB1112 USB910 USB78

IDE_LED PWRSW RESET

AAFP

PANEL

* Requires an ATX power supply
