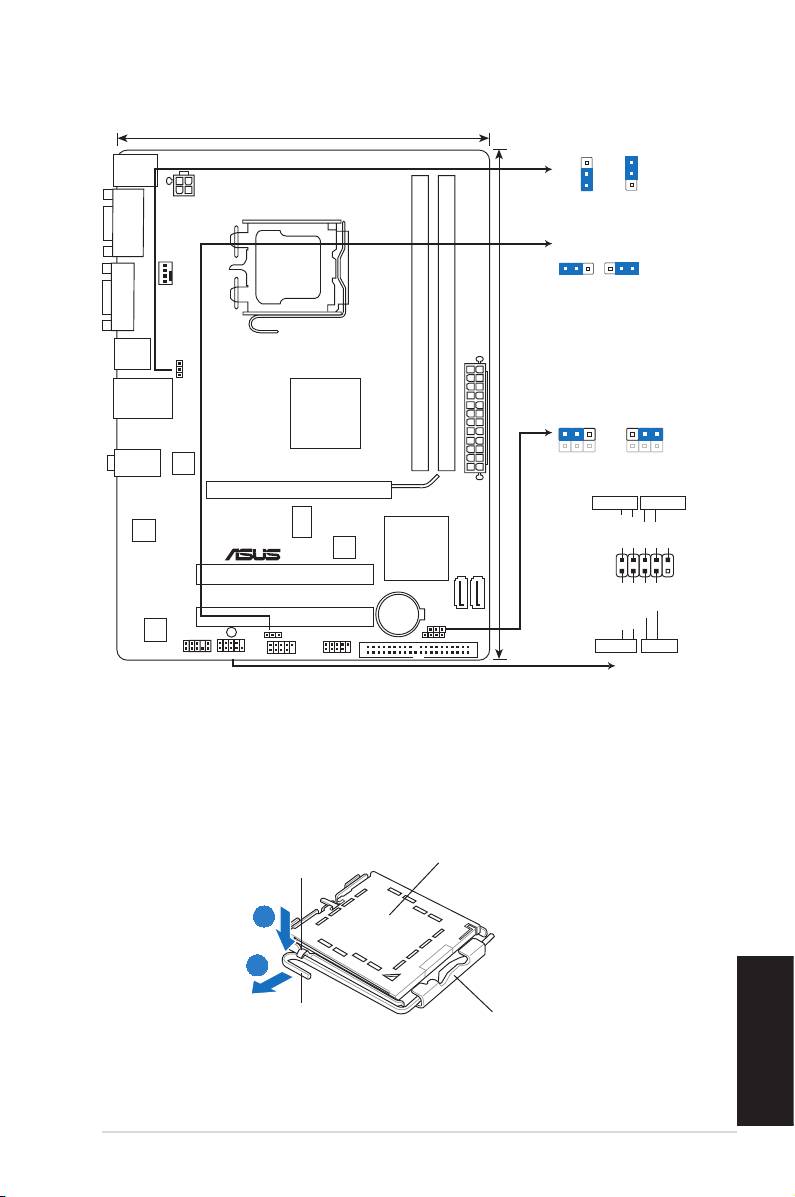

1. Disposição da placa-principal

2. Instalação da CPU

Para instalar a CPU:

1. Exerça pressão sobre a alavanca com o seu polegar (A) e de seguida mova-a

para a esquerda (B) até car liberta da patilha de xação.

Tampa PnP

Patilha de xação

A

B

Alavanca

Este lado da “cam box”

deve car voltada para si.

Português

ASUS P5KPL-AM IN/ROEM/SI

17

17.8cm(7.0in)

PS2_USBPW1-4

KBMS

21

2 3

+5V

+5VSB

ATX12V

(Default)

COM

USBPW5-8

21

2 3

+5V

+5VSB

CPU_FAN

LGA775

(Default)

VGA

USB34

PS2_USBPW1-4

LAN1_USB12

®

DDR2 DIMM_A1 (64bit, 240-pin module)

DDR2 DIMM_B1 (64bit, 240-pin module)

Intel

CLRTC

G31 B0

1 2 2 3

24.4cm(9.6in)

ITE

AUDIO

Normal

Clear RTC

IT8755E

EATXPWR

(Default)

PCIEX16

PWR LED

PWR BTN

ICS

RTL

8131

9LRS954A4GLF

®

8Mb

Intel

PLED+

PLED-

PWR

GND

BIOS

ICH7

PCI1

SATA2

SATA1

F_PANEL

PIN 1

P5KPL-AM IN/ROEM/SI

Lithium Cell

Reset

Ground

PCI2

CMOS Power

CLRTC

SPEAKER

VIA

VT1705

IDE_LED+

IDE_LED-

SB_PWR

USBPW5-8

USB56

PRI_IDE

AAFP

HD_LED RESET

F_PANEL

USB78
