5. Wenn die CPU eingesteckt ist, drücken Sie den

Sockelhebel herunter, um die CPU zu xieren. Der

Hebel rastet mit einem Klicken an der Seite ein,

wenn er korrekt heruntergedrückt wurde.

6. Installieren Sie den CPU-Kühlkörper und -Lüfter

nach den Anweisungen, die der Verpackung

beigelegt sind. Sie nden die Anleitung im Abschnitt

1.6.2 Installieren des Kühlkörpers und des

Lüfters.

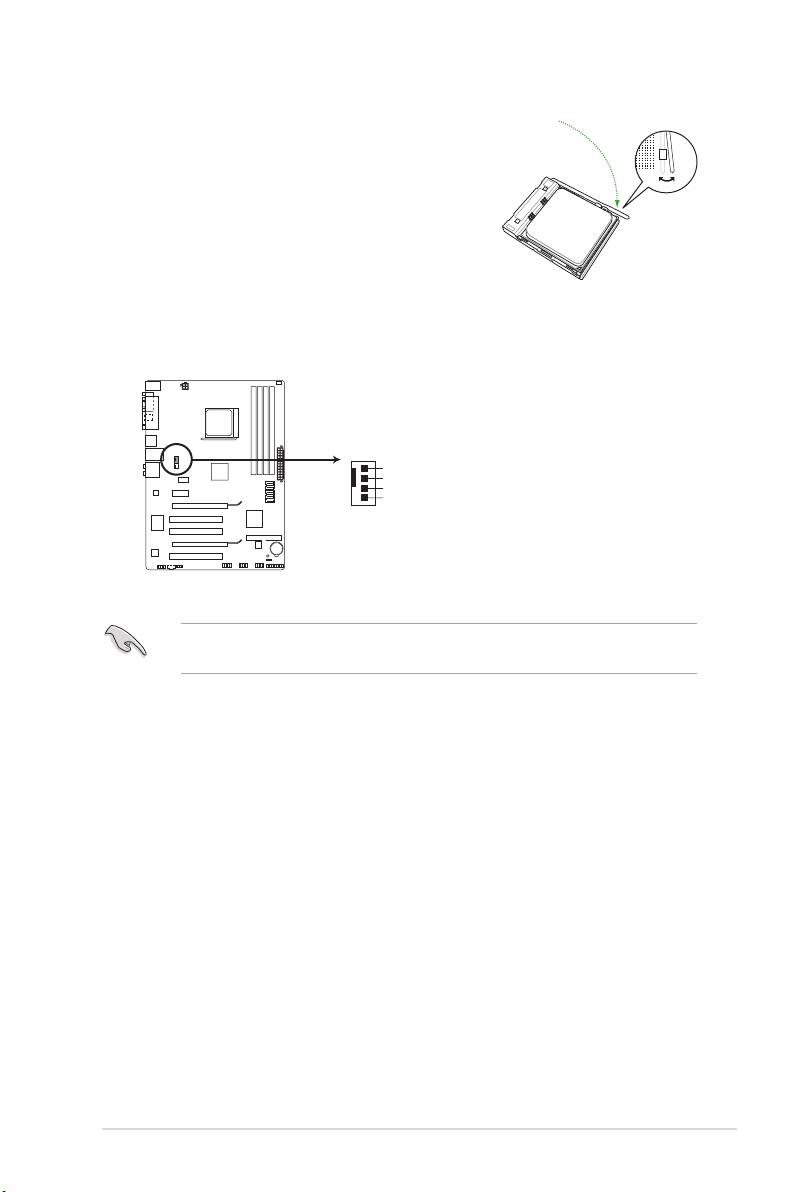

7. Verbinden Sie das CPU-Lüfterkabel mit dem CPU_FAN-Anschluss auf dem

Motherboard.

Vergessen Sie nicht, den CPU-Lüfteranschluss anzuschließen� Ansonsten können u.U.

Hardwareüberwachungsfehler auftreten.

-Lüfteranschluss

ASUS M4A77TD PRO 1-9

1.6.2 Installieren von CPU-Kühlkörper und Lüfter

Verwenden Sie ausschließlich von AMD beglaubigte Kühlkörper und Lüftereinheiten.

So installieren Sie den CPU-Kühlkörper und -Lüfter.

1. Stellen Sie den Kühlkörper auf die installierte CPU. Stellen Sie dabei sicher, dass der

Kühlkörper richtig auf dem Befestigungsmodul aufsitzt.

• Das Befestigungsmodul ist beim Kauf schon auf dem Motherboard installiert.

• Sie müssen das Befestigungsmodul nicht entfernen, wenn Sie die CPU oder andere

Motherboard-Komponenten installieren.

• Wenn Sie einen separaten CPU-Kühlkörper oder Lüfter gekauft haben, vergewissern

Sie sich, dass das Material der thermischen Schnittstelle (Wärmeleitpaste) richtig an der

CPU und dem Kühlkörper angebracht ist, bevor Sie Kühlkörper oder Lüfter installieren.

CPU-Lüfter

CPU-Kühlkörper

Rückhalteklammer

Befestigungsmodul

Befestigungsklammerhebel

Ihrer CPU-Lüfter-Kühlkörpereinheit sollten Installationsanweisungen für die CPU, den

Kühlkörper und den Befestigungsmechanismus beigelegt sein. Falls die Anweisungen in

diesem Abschnitt der CPU-Dokumentation nicht entsprechen, folgen Sie der letzteren.

2. Befestigen Sie ein Ende der Befestigungsklammer mit dem Befestigungsmodul.

1-10 Kapitel 1: Produkteinführung

3. Platzieren Sie das andere Ende der Befestigungsklammer (nahe des Hebels) mit dem

Befestigungsmodul. Ein Klickgeräusch ertönt, wenn die Befestigungsklammer korrekt

einrastet.

Stellen Sie sicher, dass die Kühlkörper-Lüfter-Einheit genau auf den

Befestigungsmechanismus aufgesetzt ist, sonst lässt sich die Befestigungsklammer nicht

einrasten.

4. Drücken Sie den Hebel der Befestigungsklammer nach unten, um den Kühlkörper und

Lüfter auf dem Modul zu installieren.

5. Wenn Kühlkörper und Lüfter installiert sind, verbinden Sie das CPU-Lüfterkabel mit

dem CPU_FAN-Anschluss auf dem Motherboard.

Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden�

Hardwareüberwachungsfehler können auftreten, wenn Sie vergessen, die Verbindung

vorzunehmen.

1.7 Systemspeicher

1.7.1 Übersicht

Das Motherboard ist mit vier Double Data Rate 3 (DDR3) Dual Inline Memory Module

(DIMM)-Steckplätzen ausgestattet. Ein DDR3-Modul hat die gleichen Abmessungen wie ein

DDR2 DIMM-Modul. DDR2 DIMM-Module sind anders gekerbt, um eine fehlerhafte Montage

zu vermeiden. DDR3-Module wurden für eine höhere Leistung mit weniger Stromverbrauch

entwickelt. Die nachstehende Abbildung zeigt die Position der DDR3 DIMM-Steckplätze an:

Kanal Steckplätze

Kanal A DIMM_A1 und DIMM_A2

Kanal B DIMM_B1 und DIMM_B2

240-pol. DDR3 DIMM-Steckplätze

ASUS M4A77TD PRO 1-11

1.7.2 Speicherkongurationen

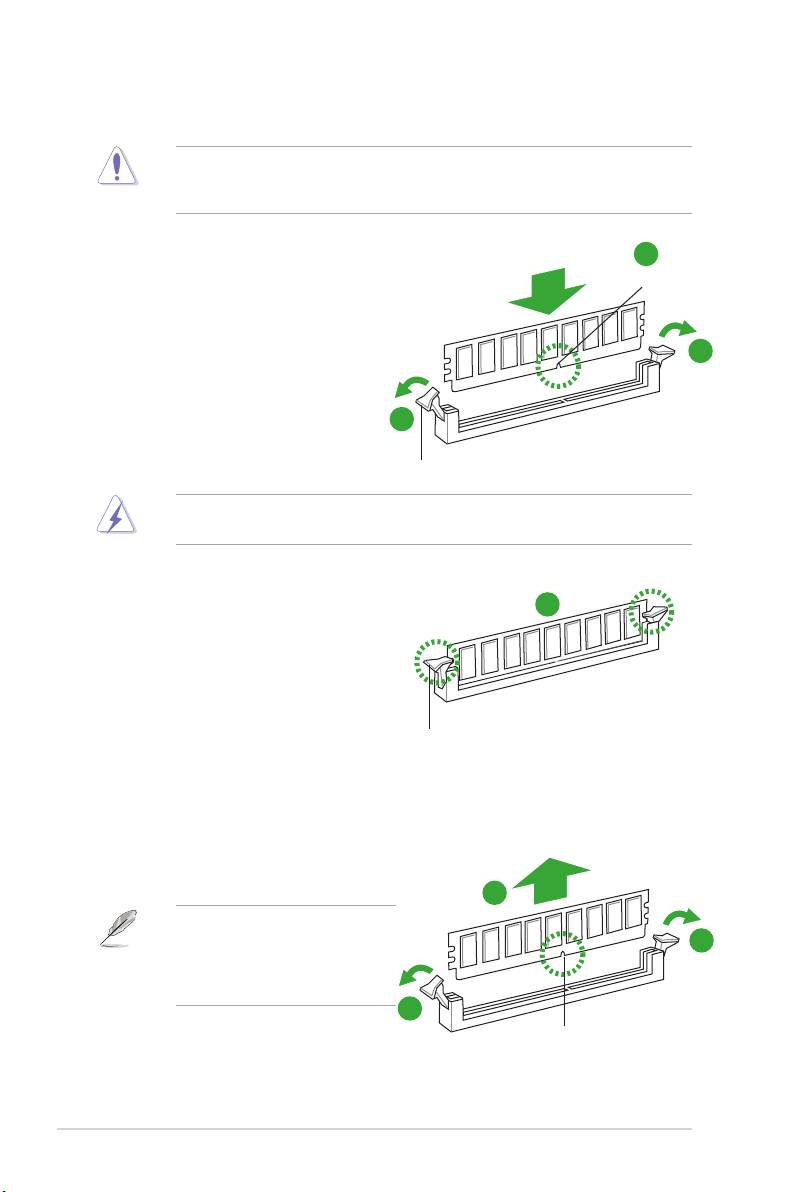

Sie können 512 MB, 1 GB, 2 GB und 4 GB ungepufferte ECC und nicht-ECC DDR3 DIMMs

in den DIMM-Steckplätzen installieren.

• Sie können in Kanal A und Kanal B verschiedene Speichergrößen installieren.

Das System bildet die Gesamtgröße des kleineren Kanals für die Dual-Channel-

Konguration ab. Überschüssiger Speicher wird dann für den Single-Channel-Betrieb

abgebildet.

• Installieren Sie immer DIMMs mit der selben CAS-Latenz. Für eine optimale Kompatibilität

empfehlen wir Ihnen Arbeitsspeichermodule von dem selben Anbieter zu kaufen.

®

• Aufgrund der Speicheradressenbegrenzung in 32-Bit- Windows

-Betriebssystemen

können nur 3GB oder weniger vom Betriebssystem benutzt werden, selbst wenn 4Gb

oder mehr auf dem Motherboard installiert wurden. Für eine effektive Speichernutzung

empfehlen wir eine der folgenden Optionen:

®

- Benutzen Sie maximal 3GB Systemspeicher, wenn Sie ein 32-Bit Windows

verwenden.

®

- Installieren Sie ein 64-Bit Windows

-Betriebssystem, wenn Sie 4GB oder mehr

Speicher auf dem Motherboard installieren wollen.

• Dieses Motherboard unterstützt KEINE DIMMs, die aus 256 MBit-Chips oder kleiner

hergestellt wurden.

®

Das Motherboard unterstützt bis zu 16GB Speichermodule unter Windows

XP

Professional x64 und Vista x64-Editionen. Sie können maximal 4GB-DIMMs in jeden

Steckplatz installieren.

M4A77TD PRO Motherboard Liste qualizierter Anbieter (QVL)

DDR3-1866(O.C.)MHz

DIMM-

SS/

Chip-

Unterstützung

Anbieter Artikelnummer Größe

Chip-Nr. Takt

DS

Marke

A* B* C*

Kingston KHX14900D3K3/3GX(XMP) 3072MB(kit of 3) SS N/A Heat-Sink Package 9-9-9-27 • •

DDR3-1800(O.C.)MHz

DIMM-Unterstützung

SS/

Chip-

Anbieter Artikelnummer Größe

Chip-Nr. Takt

DS

Marke

A* B* C*

Corsair CM3X2G1800C8D 2048MB DS N/A Heat-Sink Package N/A • •

Kingston KHX14400D3K2/2G 2048MB(Kit of 2) SS N/A Heat-Sink Package 8-8-8-24 • •

Kingston KHX14400D3K3/3GX(XMP) 3072MB(kit of 3) SS N/A Heat-Sink Package 9-9-9-27 • •

Kingston KHX14400D3K2/2GN(EPP) 4096MB(kit of 2) DS N/A Heat-Sink Package 8-8-8-24 •

1-12 Kapitel 1: Produkteinführung

DDR3-1600(O.C.)MHz

DIMM-

SS/

Chip-

Unterstützung

Anbieter Artikelnummer Größe

Chip-Nr. Takt

DS

Marke

A* B* C*

A-Data AD31600X002GMU 4096MB(Kit of 2) DS N/A Heat-Sink Package 7-7-7-20 •

Corsair CM3X1G1600C9DHX 2048MB(Kit of 2) SS N/A Heat-Sink Package 9-9-9-24 • • •

CRUCIAL BL12864BA1608.8SFB(XMP) 3072MB(Kit of 3) SS N/A Heat-Sink Package 8-8-8-24 • • •

CRUCIAL BL12864BE2009.8SFB3(EPP) 3072MB(Kit of 3) SS N/A Heat-Sink Package 9-9-9-28 • • •

Crucial BL25664TB1608.K16SF(XMP) 6144MB(Kit of 3) DS N/A Heat-Sink Package 8-8-8-24 •

Crucial BL25664TG1608.K16SF(XMP) 6144MB(Kit of 3) DS N/A Heat-Sink Package 8-8-8-24 • • •

Crucial BL25664TR1608.K16SF(XMP) 6144MB(Kit of 3) DS N/A Heat-Sink Package 8-8-8-24 • • •

G.SKILL F3-12800CL9D-2GBNQ 2048MB(Kit of 2) SS N/A Heat-Sink Package 9-9-9-24 • • •

G.SKILL F3-12800CL8T-6GBHK 2048MB DS N/A Heat-Sink Package 8-8-8-21 • • •

G.SKILL F3-12800CL9T-6GBNQ 6144MB(Kit of 3) DS N/A Heat-Sink Package 9-9-9-24 • • •

kingmax FLGD45F-B8KG9 1024MB SS kingmax KFB8FNGXF-ANX-12A N/A • • •

kingmax FLGE85F-B8KG9 2048MB DS kingmax KFB8FNGXF-ANX-12A N/A • • •

Kingston KHX12800D3LLK3/3GX(XMP) 3072MB(kit of 3) SS N/A Heat-Sink Package 8-8-8-24 • • •

Kingston KHX12800D3K2/4G 4096MB(kit of 2) DS N/A Heat-Sink Package 9-9-9-27 • • •

Kingston KHX12800D3LLK3/6GX(XMP) 6144MB(Kit of 3) DS N/A Heat-Sink Package 8-8-8-24 • • •

Für eine bessere Übertaktungsleistung empfehlen wir, die DDR3 1600+-Speichermodule

auf die schwarzen Steckplätze zu montieren.

DDR3-1333MHz

DIMM-

SS/

Chip-

Unterstützung

Anbieter Artikelnummer Größe

Chip-Nr. Takt

DS

Marke

A* B* C*

A-Data AD31333001GOU 1024MB SS A-Data AD30908C8D-151C E0906 N/A • •

A-Data AD31333002GOU 2048MB DS A-Data AD30908C8D-151C E0903 N/A • •

Apacer 78.01GC6.9L0 1024MB SS Apacer AM5D5808AEWSBG0914E 9 • • •

Apacer 78.A1GC6.9L1 2048MB DS Apacer AM5D5808AEWSBG0908D 9 • • •

Corsair CM3X1024-1333C9DHX 1024MB SS N/A Heat-Sink Package N/A • •

Corsair CM3X1024-1333C9 1024MB SS N/A Heat-Sink Package N/A • • •

3072MB(Kit

CORSAIR TR3X3G1333C9

SS N/A Heat-Sink Package 9 • • •

of 3)

Corsair CM3X1024-1333C9DHX 1024MB DS Corsair Heat-Sink Package N/A • • •

2048MB(Kit

CRUCIAL BL12864TA1336.8SFB1

SS N/A Heat-Sink Package 6-6-6-20 • • •

of 2)

3072MB(Kit

Crucial MT8JTF12864AY-1G4D1

DS Micron 9FD22D9JNM 9 • • •

of 3)

4096MB(Kit

Crucial BL25664ABA1336.16SFB1

DS N/A Heat-Sink Package 6-6-6-20 • • •

of 2)

6144MB(Kit

Crucial MT16JTF25664AY-1G4D1

DS Micron 8UD22D9JMN 9 • • •

of 3 )

G.SKILL F3-10600CL8D-2GBHK 1024MB SS G.SKILL Heat-Sink Package N/A • • •

G.SKILL F3-10600CL9D-2GBPK 1024MB SS G.SKILL Heat-Sink Package N/A • • •

3072MB(Kit

G.SkiLL F3-10666CL7T-3GBPK

SS N/A Heat-Sink Package 7-7-7-18 • • •

of 3)

3072MB(Kit

G.SkiLL F3-10666CL9T-3GBNQ

SS N/A Heat-Sink Package 9-9-9-24 • • •

of 3)

G.SKILL F3-10600CL7D-2GBPI 1024MB DS G.SKILL Heat-Sink Package N/A • • •

(Fortsetzung auf der nächsten Seite)

ASUS M4A77TD PRO 1-13

Die Funktionen der Audio-Ausgänge in 2, 4, 6 oder 8-Kanal-Kongurationen entnehmen

Sie bitte der folgenden Audio-Kongurationstabelle.

Audio 2-, 4-, 6- oder 8-Kanalkongurationen

Kopfhörer

Anschluss

4-Kanal 6-Kanal 8-Kanal

2-Kanal

Hellblau Line In Line In Line In Line In

Hellgrün Line Out Front-Lautsprecher Front-Lautsprecher Front-Lautsprecher

Rosa Mic In Mic In Mic In Mic In

Orange – – Mitte/Subwoofer Mitte/Subwoofer

Schwarz – Hinterer Lautsprecher Hinterer Lautsprecher Hinterer Lautsprecher

Grau – – – Seitenlautsprecher

Vergewissern Sie sich, dass als Audiogerät zur Wiedergabe VIA High Denition Audio

(Name kann je nach Betriebssystem variieren) genannt wird. Gehen Sie zu Start >

Systemsteuerung > Sounds und Audio-Geräte > Sound-Wiedergabe, um das Gerät

festzulegen.

11. USB 2.0-Anschlüsse 1 und 2. Die zwei 4-pol. Universal Serial Bus (USB)-Anschlüsse

nehmen USB 2.0-Geräte auf.

12. eSATA-Anschluss. Dieser Anschluss ist für ein externes Serial ATA-

Festplattenlaufwerk vorgesehen.

Um Hot-Plug zu benutzen, setzen sie das Element OnChip SATA Type im BIOS auf

[AHCI]. Siehe Abschnitt 2.3.4 SATA Conguration für Details.

13. Optischer S/PDIF-Ausgang. Dieser Anschluss verbindet über ein optisches S/PDIF-

Kabel mit externen Audiogeräten.

14. COM-Anschluss. Dieser 9-pol. Anschluss ist für Zeige- oder andere Serialgeräte.

15. USB 2.0-Anschlüsse 5 and 6. Die zwei 4-pol. Universal Serial Bus (USB)-Anschlüsse

nehmen USB 2.0-Geräte auf.

1-20 Kapitel 1: Produkteinführung

1.10.2 Interne Anschlüsse

1. ATX-Stromanschlüsse (24-pol. EATXPWR, 4-pol. ATX12V)

Diese Anschlüsse sind für die ATX-Stromversorgungsstecker vorgesehen. Sie sind

so aufgebaut, dass sie mit den Steckern in nur einer Richtung zusammenpassen.

Drücken Sie den Stecker in der korrekten Ausrichtung fest auf den Anschluss, bis er

komplett eingerastet ist.

•

Es wird empfohlen, ein Netzteil zu verwenden, welches die ATX 12 V-Spezikation

2.0 (oder neuere Version) unterstützt und eine Leistung von mind. 300 W liefern kann.

Dieser Netzteiltyp verfügt über 24-pol. und 4-pol. Stromstecker.

•

Wenn Sie ein Netzteil mit 20-pol. und 4-pol.-Stromsteckern verwenden wollen,

vergewissern Sie sich, dass das 20-pol. Netzteil mindestens 15A auf dem +12V-Stecker

liefert und eine Nennleistung von mind. 300W hat. Wenn nicht genügend Leistung

vorhanden ist, kann das System instabil oder möglicherweise gar nicht erst gestartet

werden.

•

Vergessen Sie nicht, den 4-pol. ATX +12 V Stromstecker anzuschließen. Andernfalls

lässt sich das System nicht starten.

• Wir empfehlen Ihnen, ein Netzteil mit einer höheren Ausgangsleistung zu verwenden,

wenn Sie ein System mit vielen stromverbrauchenden Geräten einrichten. Das System

wird möglicherweise instabil oder kann nicht booten, wenn die Stromversorgung nicht

ausreicht.

• Wenn Sie sich über die Mindeststromanforderungen Ihres Systems nicht sicher sind,

hilft Ihnen evtl. der Recommended Power Supply Wattage Calculator unter

http://support.asus.com/PowerSupplyCalculator/PSCalculator.aspx?SLanguage=de-de.

ATX-Stromanschlüsse

ASUS M4A77TD PRO 1-21

2. IDE-Anschluss (40-1 pol. PRI_IDE)

Der integrierte IDE-Anschluss nimmt ein Ultra DMA 133/100/66-Signalkabel auf. Jedes

Ultra DMA 133/100/66-Signalkabel hat drei Anschlüsse: blau, schwarz, und grau.

Verbinden Sie den blauen Anschluss mit dem IDE-Anschluss des Motherboards, und

wählen Sie aus den folgenden Modi, um das Gerät zu kongurieren.

Laufwerksjumper-Einstellung Gerätemodus Kabelanschluss

Ein Gerät

Cable-Select oder Master - Schwarz

Schwarz

Master

Cable-Select

Slave Grau

Zwei Geräte

Master Master

Schwarz oder grau

Slave Slave

• Der Pol 20 entfällt am IDE-Anschluss, damit er zum abgedeckten Loch auf dem Ultra

DMA-Kabelanschluss passt. Dies verhindert eine falsche Einsteckrichtung beim

Anschließen des IDE-Kabels.

• Verwenden Sie für Ultra DMA 133/100/66 IDE-Geräte ein 80-adriges IDE-Kabel.

Falls einer der Gerätejumper auf “Cable-select” eingestellt ist, müssen die anderen

Gerätejumper ebenfalls so eingestellt werden.

Hinweis: Orientieren Sie die roten Markierungen

des IDE-Flachbandkabels am POL 1.

IDE-Anschlüsse

1-22 Kapitel 1: Produkteinführung

3. Serial ATA-Anschlüsse (7-pol. SATA1, SATA2, SATA3, SATA5, SATA6)

Diese Anschlüsse sind für die Serial ATA-Signalkabel von Serial ATA 3 Gb/s-

Festplatten und optischen Laufwerken vorgesehen. Serial ATA 3 Gb/s ist rückwärts

kompatibel mit Serial ATA 1.5 Gb/s-Spezikationen. Die Datenübertragungsrate von

Serial ATA 3Gb/s ist abwärts als das normale parallele ATA mit 133 MB/s (Ultra

DMA/133). Wenn Sie Serial ATA-Festplatten installiert haben, können Sie über den

integrierten SB710 Chipsatz RAID 0, RAID 1 und RAID 0+1 Kongurationen erstellen.

®

• Installieren Sie das Windows

XP Service Pack 1 oder eine neuere Version, bevor Sie

Serial ATA verwenden.

• Wenn Sie mit diesen Anschlüssen ein Serial ATA RAID-Set erstellen wollen, stellen

Sie das Element Onchip SATA Type im BIOS auf [RAID]. Siehe 2.3.4 SATA

Conguration für Details.

• Dieses Motherboard enthält keinen Anschluss für Diskettenlaufwerke. Sie können für

®

die Installation von Windows

XP-Betriebssystems auf einem Festplattenlaufwerk mit

RAID/AHCI-Set einen USB-Diskettenlaufwerk benutzen.

®

®

• Der Einschränkungen von Windows

XP wegen kann Windows

XP das USB-

Diskettenlaufwerk womöglich nicht erkennen.

• Detaillierte Anweisungen zur RAID/AHCI-Konguration nden Sie im RAID/AHCI-

Benutzerhandbuch im Ordner namens Manual auf der Support-DVD.

SATA-Anschlüsse

ASUS M4A77TD PRO 1-23

4. Systemtafelanschluss (20-8 pol. PANEL)

Dieser Anschluss unterstützt mehrere Gehäuse-gebundene Funktionen.

• Systemstrom-LED (2-pol. PLED)

Dieser 2-pol. Anschluss wird mit der System-Strom-LED verbunden. Verbinden Sie das

Strom-LED-Kabel vom Computergehäuse mit diesem Anschluss. Die System-Strom-

LED leuchtet, wenn Sie das System einschalten. Sie blinkt, wenn sich das System im

Energiesparmodus bendet.

•

Festplattenaktivitäts-LED (2-pol. IDE_LED)

Dieser 2-pol. Anschluss wird mit der HDD Aktivitäts-LED verbunden. Verbinden Sie

das HDD Aktivitäts-LED-Kabel mit diesem Anschluss. Die IDE LED leuchtet auf oder

blinkt, wenn Daten auf der Festplatte gelesen oder auf die Festplatte geschrieben

werden.

•

Systemlautsprecher (4-pol. SPEAKER)

Systemlautsprecher Dieser 4-pol. Anschluss wird mit dem am Gehäuse befestigten

System-Lautsprecher verbunden. Über diesen Lautsprecher hören Sie Systemsignale

und Warntöne.

•

Strom/Soft-Aus-Schalter (2-pol. PWRSW)

Dieser Anschluss wird mit dem Systemstromschalter verbunden. Durch Drücken

des Netzschalters wird das System eingeschaltet oder wechselt das System in den

Energiesparmodus oder Soft-Aus-Modus, je nach den Einstellungen im BIOS. Ist das

System eingeschaltet und halten Sie den Netzschalter länger als 4 Sekunden gedrückt,

wird das System ausgeschaltet.

•

Reset-Schalter (2-pol. RESET)

Verbinden Sie diesen 2-pol. Anschluss mit einem am Gehäuse befestigten Reset-

Schalter, um das System ohne Ausschalten neu zu starten.

Systemtafelanschluss

1-24 Kapitel 1: Produkteinführung

5. USB-Anschlüsse (10-1 pol. USB78, USB910, USB1112)

Diese Anschlüsse sind für die USB 2.0-Ports vorgesehen. Verbinden Sie USB-

Modulkabel mit einem dieser Anschlüsse, und installieren Sie das Modul an einer

Steckplatzaussparung an der Rückseite des Gehäuses. Diese USB-Anschlüsse

entsprechen den USB 2.0-Spezikationen, die eine Verbindungsgeschwindigkeit von

bis zu 480 Mbps unterstützen.

Verbinden Sie niemals ein 1394-Kabel mit dem USB-Anschluss, sonst wird das

Motherboard beschädigt�

Das USB-Modul muss separat erworben werden.

-Anschlüsse

6. Audioanschluss für optische Laufwerke (4-pol. CD)

Mit diesen Anschlüssen können Sie Stereo-Audiosignale von Quellen wie CD-ROM-

Laufwerken, dem TV-Tuner, oder MPEG-Karten empfangen.

Interner Audioanschluss

ASUS M4A77TD PRO 1-25

7. Digitaler Audioanschluss (4-1 pol. SPDIF_OUT)

Dieser Anschluss ist für einen zusätzlichen Sony/Philips Digital Interface (S/PDIF)-

Anschluss gedacht.

Vergewissern Sie sich, dass das Audio-Wiedergabegerät VIA High Denition Audio (der

Name kann sich je nach Modell und Betriebssystem unterscheiden) ist. Gehen sie zu

Start > Systemsteuerung > Sounds und Audiogeräte > Sound-Wiedergabe, um die

Einstellungen zu kongurieren.

Das S/PDIF-Modul muss separat erworben werden.

• Es wird empfohlen, ein High Denition-Fronttafel Audio E/A-Modul mit diesem Anschluss

zu verbinden, um die High Denition Audio-Funktionen dieses Motherboards nutzen zu

können.

• Wenn Sie ein High-Denition Fronttafelaudiomodul mit diesem Anschluss verbinden

wollen, muss das Element Front Panel Select in BIOS auf [HD Audio] eingestellt sein.

Siehe Abschnitt 2.4.4 Onboard Device Conguration für Details.

Digitaler Audioanschluss

8. Fronttafel-Audiosockel (10-1 pol. AAFP)

Dieser Anschluss dient zum Verbinden eines Fronttafel-Audio E/A-Moduls, das

an der Fronttafel des Computers befestigt wird und entweder HD Audio oder den

herkömmlichen AC ‘97 Audiostandard unterstützt. Verbinden Sie das Ende des

Fronttafel-Audiokabels mit diesem Anschluss.

Fronttafel-Audioanschluss

1-26 Kapitel 1: Produkteinführung

9. CPU-, Gehäuse- und Netzteillüfteranschlüsse

(4-pol. CPU_FAN, 3-pol. CHA_FAN, 3-pol. PWR_FAN)

Die Lüfteranschlüsse unterstützen Lüfter mit 350 mA - 740 mA (8.88W max.) oder

insgesamt 1 A - 2.22 A (26.64 W max.) mit +12V. Verbinden Sie die Lüfterkabel mit

den Lüfteranschlüssen am Motherboard, wobei der schwarze Leiter jedes Kabels zum

Erdungsstift des Anschlusses passen muss.

Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden. Eine

unzureichende Belüftung innerhalb des Systems kann die Motherboard-Komponenten

beschädigen. Dies sind keine Jumper� Setzen Sie KEINE Jumpersteckbrücke auf die

Lüfteranschlüsse�

Nur der 4-pol. CPU-Lüfter unterstützt die ASUS-Q-Fan-Funktion.

Lüfteranschlüsse

ASUS M4A77TD PRO 1-27

1.11 Software- Unterstützung

1.11.1 Installieren eines Betriebssystems

®

Dieses Motherboard unterstützt Windows

XP / Vista-Betriebssysteme. Installieren Sie immer

die neueste Betriebssystemversion und die dazugehörigen Updates, um die Funktionen Ihrer

Hardware zu maximieren.

• Motherboard-Einstellungen und Hardware-Optionen variieren. Beziehen Sie sich auf die

Dokumentation Ihres Betriebssystems für detaillierte Informationen.

• Für eine bessere Kompatibilität und Systemstabilität vergewissern Sie sich bitte, dass

®

®

Windows

XP Service Pack 3 / Windows

Vista Service Pack 1 oder neuere Versionen

installiert sind, bevor Sie die Treiber installieren.

1.11.2 Support-DVD-Informationen

Die mitgelieferte Support-DVD enthält die Treiber, Anwendungs-Software und

Hilfsprogramme, die Sie installieren können, um alle Motherboard-Funktionen nutzen zu

können.

Der Inhalt der Support-DVD kann jederzeit und ohne Ankündigung geändert werden.

Bitte besuchen Sie für Updates die ASUS-Webseite unter www.asus.com.

Ausführen der Support-DVD

Legen Sie die Support-DVD in das optische Laufwerk. Die DVD zeigt automatisch das

Treibermenü an, wenn Autorun auf ihrem Computer aktiviert ist.

Folgendes Bild ist nur für Referenzwecke gedacht.

Klicken Sie auf

ein Element, um

die Support-DVD-

/Motherboard-

Informationen

anzuzeigen

Klicken Sie zur Installation auf das entsprechende Element.

Wenn Autorun NICHT aktiviert ist, durchsuchen Sie den Inhalt der Support-DVD, um die

Datei ASSETUP.EXE im BIN-Verzeichnis zu nden. Doppelklicken Sie auf ASSETUP.EXE,

um die DVD auszuführen.

1-28 Kapitel 1: Produkteinführung
