Asus M4A77: 1. Схемасистемнойплаты 2. Установкапроцессора

1. Схемасистемнойплаты 2. Установкапроцессора: Asus M4A77

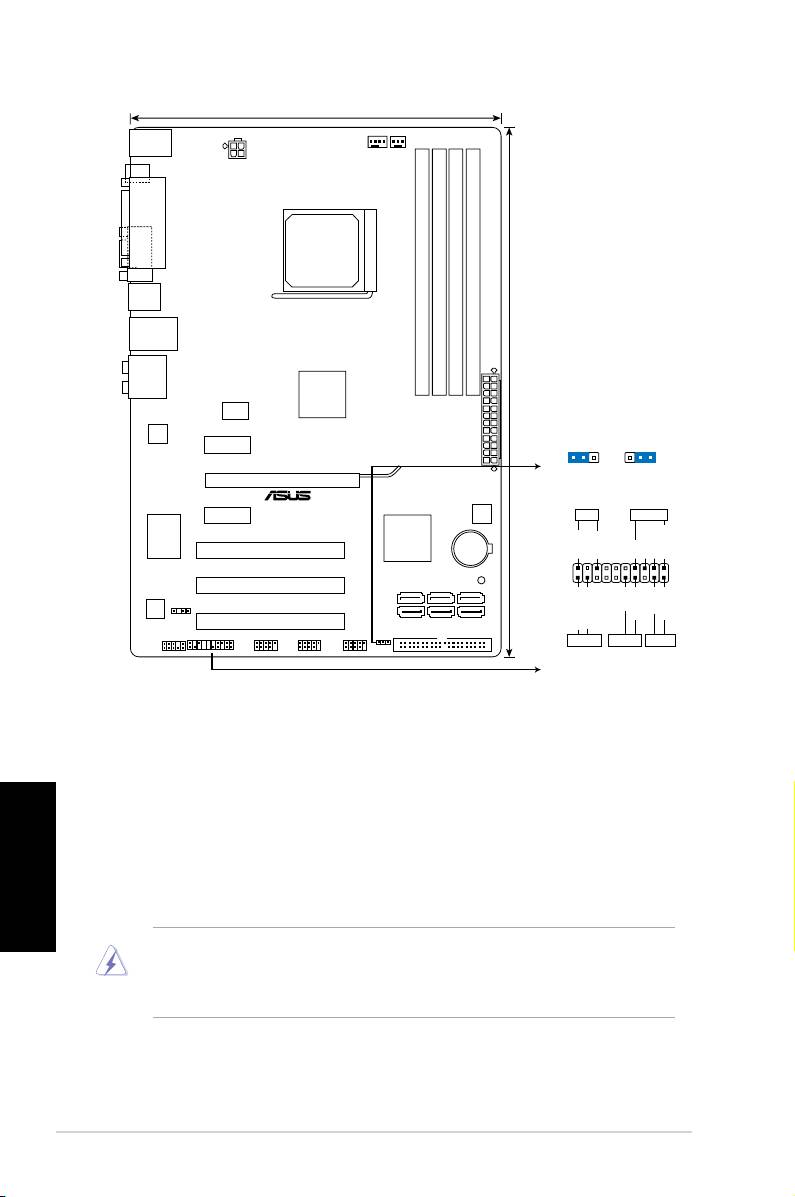

1. Схемасистемнойплаты

2. Установкапроцессора

Для установки процессора выполните следующее:

1. Найдите на системной плате 940-выводной разъем типа AM2+.

2. Поднимите рычажок фиксации процессора так, чтобы угол составил не менее 90°.

Русский

3. Расположите процессор над сокетом так, чтобы золотой треугольник процессора совпал

с углом сокета, обозначенным маленьким треугольником.

4. Аккуратно вставьте процессор в гнездо так, чтобы он принял нужное положение.

ПРЕДУПРЕЖДЕНИЕ!

Существует только одно правильное положение процессора при установке. Не применяйте

излишнюю силу при установке процессора в разъем, чтобы не погнуть контакты и не

повредить процессор!

5. Затем опустите рычажок фиксации процессора, чтобы зафиксировать процессор. Рычажок

должен защелкнуться за боковой выступ. Это значит, что процессор зафиксирован.

14 ASUS M4A77

21.4cm(8.4in)

KB_USB56

CPU_FAN

ATX12V

CHA_FAN

SPDIF_O

LPT

COM

SOCKET AM2+

USB34

LAN1_USB12

DDR2 DIMM_A1 (64bit, 240-pin module)

DDR2 DIMM_B1 (64bit, 240-pin module)

DDR2 DIMM_A2 (64bit, 240-pin module)

DDR2 DIMM_B2 (64bit, 240-pin module)

EATXPWR

AUDIO

AMD

®

770

30.5cm(12.0in)

ICS

9LPRS482

Realtek

RTL8112L

CLRTC

PCIEX1_1

1 2 2 3

Normal

Clear RTC

PCIEX16

(Default)

PCIEX1_2

M4A77

8Mb

BIOS

PLED SPEAKER

AMD

®

I/O

Super

SB710

Lithium Cell

PCI1

CMOS Power

PLED+

PLED-

+5V

Ground

Ground

Speaker

SB_PWR

PANEL

SATA1

SATA2

SATA3

PCI2

SATA4

SATA5

SATA6

PIN 1

VIA

SPDIF_OUT

VT1818S

PWR

Reset

Ground

Ground

PCI3

IDE_LED+

IDE_LED-

PANEL

USB910USB78 USB1112

CLRTC

PRI_IDE

IDE_LED PWRSW RESET

AAFP

* Requires an ATX power supply
