JVC MultiMediaNavigator: 6 FR
6 FR: JVC MultiMediaNavigator
INTRODUCTION (Suite)
6 FR
Appareils raccordables
q Camescopes numériques JVC (comprenant ceux avec une base de montage) disposant d’un
connecteur PC et d’un connecteur JLIP.
Configuration minimum nécessaire
®
®
®
q Ordinateur personnel avec Microsoft
Windows
95/Windows
98
®
®
q Unité centrale: Processeur Intel
Pentium
ou meilleur
q 32 Mo de mémoire vive
q 20 Mo de disponible sur le disque dur pour MultiMediaNavigator;
140 Mo pour Mr. Photo Gold
(Vous pouvez sélectionner les applications de Mr. Photo Gold que vous voulez installer.)
q Affichage en 65.536 couleurs
1024 x 768 pixels, 16,77 millions de couleurs recommandé
q Port de communication série libre autorisant un débit de 9600 bps ou plus rapide,
raccordable en RS-232C par un connecteur 9 broches.
(compatibilité recommandée avec UART 16550A)
®
q Souris (compatible Windows
)
q Lecteur CD-ROM
REMARQUE
Un adaptateur 9 broches est nécessaire pour des ordinateurs disposant d’un port de commu-
nication série d’un standard différent.
®
®
* Intel
et Pentium
sont des marques déposées ou des marques de fabrique de Intel
Corporation.
®
®
* Microsoft
et Windows
sont des marques déposées ou des marques de fabrique de
Microsoft Corporation aux Etats-Unis et/ou dans d’autres pays.
* Les autres noms de produit et d’entreprise cités dans ce mode d’emploi sont des marques de
fabrique et/ou des marques déposées de leurs détenteurs respectifs.

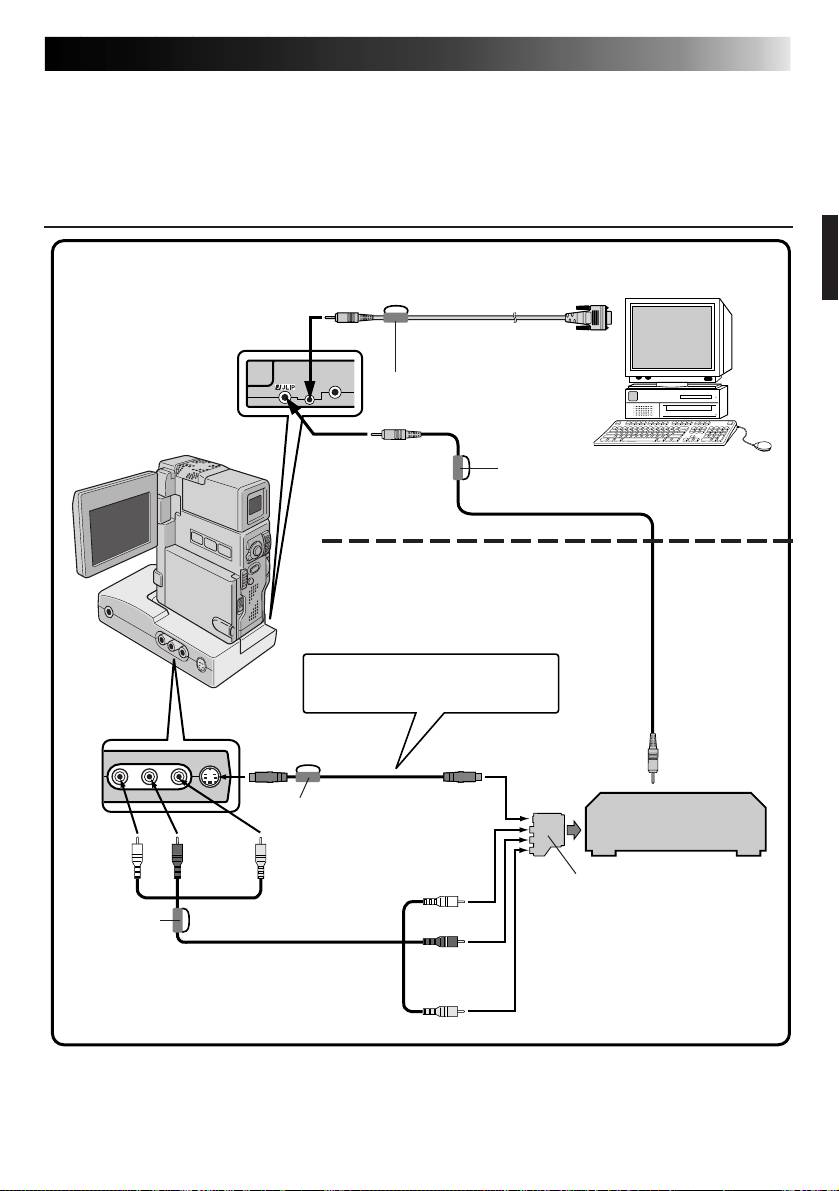

RACCORDEMENTS
FR 7
n Pour des raisons de sécurité, bien s'assurer que l'alimentation de tous les appareils est
coupée avant de faire des raccordements.
n Nous vous recommandons d'utiliser l'adaptateur secteur/chargeur.
n En branchant les câbles fournis, bien brancher les fiches avec filtres en ligne au camescope.
n Ne pas faire de raccordements à la prise DV OUT du camescope.
EN UTILISANT UN MAGNETOSCOPE DISPOSANT D'UNE PRISE JLIP
Lorsque JLIP Video Capture est utilisé:
Vers port COM
(RS-232C)
Vers prise PC
Câble de raccordement
PC (fourni)
Filtre en ligne
Vers prise JLIP
Camescope
PC
Filtre en ligne
Lorsque JLIP Video Producer
est utilisé:
Câble JLIP
(fourni)
Raccorder ceci si l'appareil vidéo
a une prise d'entrée S-Video.
Vers prise S
Vers prise d'entrée
OUT
S-VIDEO
Vers prise JLIP
Câble S-VIDEO
Filtre en ligne
(fourni)
Magnétoscope
(Enregistreur)
Blanc vers
Rouge
Jaune vers
AUDIO L
vers
VIDEO
Blanc vers
AUDIO R
AUDIO L
Si votre magnétoscope dispose d'une
prise péritélévision, utiliser
Filtre en
l'adaptateur de câble (PAL
uniquement).
ligne
Placer le commutateur Y/C-CVBS sur
Câble AUDIO/VIDEO
Rouge vers
Y/C si votre magnétoscope accepte le
((fourni)
AUDIO R
S-VHS sur sa prise péritel, sur CVBS
dans les autres cas (PAL uniquement).
Jaune vers VIDEO
