Dell PowerEdge RAID Controller 6E: Extracción e instalación de la batería y el cable de la batería en controladoras PERC
Extracción e instalación de la batería y el cable de la batería en controladoras PERC: Dell PowerEdge RAID Controller 6E
Extracción e instalación de la
batería y el cable de la batería
en controladoras PERC
Este documento contiene información sobre cómo extraer e instalar la batería,
el cable de la batería y el módulo de memoria en las controladoras Dell™
PowerEdge™ Expandable RAID Controller (PERC).
• Consulte la página 108 para ver los procedimientos de extracción e
instalación de la batería para PERC
x
/E, donde
x
es la generación de tarjeta
(por ejemplo, 5, 6, etc.)
• Consulte la página 116 para ver los procedimientos de extracción
e instalación de la batería PERC
x
/i
Información de seguridad importante
PRECAUCIÓN: las instalaciones que requieren que se extraiga la cubierta del
sistema deben llevarlas a cabo técnicos de servicio especializados. Consulte la Guía
de información del producto suministrada con el sistema para obtener información
completa sobre las precauciones de seguridad, la manipulación de las piezas internas
del ordenador y la protección contra descargas electrostáticas.
NOTA: consulte la Guía de información del producto suministrada con el sistema
para obtener información completa sobre los términos y condiciones de venta en
EE. UU., las garantías limitadas y devoluciones, las regulaciones de exportación,
el contrato de licencia de software, las instrucciones sobre seguridad, medio
ambiente y ergonomía, los avisos sobre reglamentaciones y la información
sobre reciclaje.
Extracción e instalación de la batería y el cable de la batería en controladoras PERC 107
Extracción de la unidad de batería de reserva transportable (TBBU)
de un adaptador PERC x/E
En esta sección se describe el procedimiento para extraer la TBBU
de un adaptador PERC
x
/E instalado en el sistema.
NOTA: la TBBU del adaptador PERC x/E consta de un módulo de memoria dual
en línea (DIMM) y de una unidad de batería de reserva (BBU).
1
Realice un apagado controlado del sistema en el que está instalado
el adaptador PERC
x
/E, así como de todos los alojamientos para
almacenamiento conectados, y extraiga el adaptador PERC
x
/E del sistema.
Para obtener más información, consulte la publicación
Dell PowerEdge
Expandable RAID Controller x/i and x/E User’s Guide
(Guía del usuario de
las controladoras Dell PowerEdge Expandable RAID Controller x/i y x/E).
2
Examine visualmente la controladora para determinar si el LED de
caché con datos pendientes del módulo de memoria está encendido.
Vea la figura 1. Si el LED está encendido, vuelva a insertar la controladora
en el sistema, coloque la cubierta del sistema, vuelva a conectar el sistema
a la toma eléctrica, encienda el sistema y repita el paso 1.
Figura 1. Ubicación del LED de caché con datos pendientes del adaptador PERC x/E
2
1
3
4
1 Módulo de memoria 2 Batería
3 LED de caché con datos pendientes 4 Adaptador PERC x/E
108 Extracción e instalación de la batería y el cable de la batería en controladoras PERC
PRECAUCIÓN: si se hace funcionar un sistema sin haber instalado la cubierta,
pueden producirse daños debido a una mala refrigeración.
3
Presione las lengüetas de cada borde del conector del módulo de memoria
y levante el ensamblaje de la TBBU para extraerlo del adaptador PERC
x
/E.
4
Desconecte el cable de la batería del módulo de memoria.
NOTA: no presione excesivamente el conector del módulo de memoria
al extraer el módulo de memoria.
5
Desencaje la batería del módulo de memoria; para ello, presione los ganchos
de la batería insertados en el módulo de memoria y gire la batería para
extraerla del módulo de memoria. Vea la figura 2.
Figura 2. Extracción de la BBU
2
1
1 Módulo de memoria 2 Batería
Extracción e instalación de la batería y el cable de la batería en controladoras PERC 109
Instalación de la nueva BBU y el cable de la batería
En esta sección se describe cómo instalar la BBU y el cable de la batería en el módulo
DIMM de un adaptador PERC
x
/E.
PRECAUCIÓN: los técnicos de servicio especializados son las únicas personas
autorizadas para retirar las cubiertas y acceder a los componentes internos
del sistema. Antes de realizar cualquier procedimiento, consulte la Guía
de información del producto para obtener información completa sobre las
precauciones de seguridad, la manipulación de las piezas internas del ordenador
y la protección contra descargas electrostáticas
.
1
Desembale la BBU y siga todos los procedimientos antiestáticos.
NOTA: para cumplir la norma EIA-625 de requisitos para la manipulación
de dispositivos sensibles a las descargas electrostáticas, toda manipulación
debe realizarse en una estación de trabajo con protección frente a descargas
electrostáticas. Todas las acciones deben realizarse siguiendo las
recomendaciones sobre descargas electrostáticas de la última revisión
de IPC-A-610.
NOTA: manipule todos los componentes sensibles en una zona sin electri-
cidad estática. Si es posible, utilice almohadillas antiestáticas sobre el suelo
y sobre la mesa.
NOTA: cuando desembale un componente sensible a la electricidad estática,
no lo saque del embalaje antiestático hasta que vaya a instalarlo. No olvide
descargar la electricidad estática de su cuerpo justo antes de abrir el
embalaje antiestático.
2
Una vez que haya extraído el módulo de memoria de la controladora,
inserte un extremo del cable de la batería (cables rojo, blanco, amarillo
y verde) en el conector del módulo de memoria y el otro extremo,
en el conector de la batería.
NOTA: no presione excesivamente el conector del módulo de memoria
al instalar el módulo de memoria.
110 Extracción e instalación de la batería y el cable de la batería en controladoras PERC
3
Coloque el borde superior de la batería sobre el borde superior del módulo
de memoria de modo que los brazos del lado de la batería encajen en
los zócalos del módulo de memoria. Vea la figura 3.
PRECAUCIÓN: las descargas electrostáticas pueden dañar los componentes
sensibles. Utilice una protección antiestática adecuada siempre que
manipule componentes. Si toca los componentes sin una conexión a tierra
correcta, puede dañar el equipo.
Figura 3. Instalación de la BBU y el cable de la batería
1
4
2
5
3
1 Módulo de
2 Conector del módulo
3 Cable de la batería
memoria
de memoria
4 Batería 5 Conector de la batería
4
Coloque el adaptador PERC
x
/E sobre una superficie plana, limpia
y sin electricidad estática.
5
Instale el módulo de memoria en el zócalo de memoria de la controladora
del mismo modo que un módulo DIMM estándar. Para obtener más
información, consulte la sección “Instalación de la TBBU en un adaptador
PERC x/E”.
El módulo de memoria se monta en el mismo nivel que la placa, de modo
que al instalar el módulo de memoria éste quede paralelo a la placa.
Extracción e instalación de la batería y el cable de la batería en controladoras PERC 111
6
Presione firmemente el módulo de memoria dentro del zócalo de
memoria. Al presionar el módulo de memoria en el zócalo, la BBU encaja
en su lugar, lo cual indica que la controladora está asentada firmemente
en el zócalo, y los brazos del zócalo quedan encajados en las muescas
para sujetar de forma segura el módulo de memoria.
Instalación de la TBBU en un adaptador PERC x/E
En esta sección se describe el procedimiento para instalar el módulo
de memoria en un adaptador PERC
x
/E.
PRECAUCIÓN: los técnicos de servicio especializados son las únicas personas
autorizadas para retirar las cubiertas y acceder a los componentes internos
del sistema. Antes de realizar cualquier procedimiento, consulte la Guía
de información del producto para obtener información completa sobre las
precauciones de seguridad, la manipulación de las piezas internas del ordenador
y la protección contra descargas electrostáticas.
NOTA: la TBBU del adaptador PERC x/E consta de un módulo de memoria dual
en línea (DIMM) y de una unidad de batería de reserva (BBU).
1
Extraiga el módulo de memoria en un entorno antiestático.
NOTA: cuando desembale un componente sensible a la electricidad estática,
no lo saque del embalaje antiestático hasta que vaya a instalarlo. No olvide
descargar la electricidad estática de su cuerpo justo antes de abrir el
embalaje antiestático.
NOTA: manipule todos los componentes sensibles en una zona sin electri-
cidad estática. Si es posible, utilice almohadillas antiestáticas sobre el suelo
y sobre la mesa.
NOTA: no toque los cables dorados ni doble el módulo de memoria.
2
Alinee el módulo de memoria de modo que el borde con marca del módulo
de memoria quede colocado exactamente sobre la parte superior del divisor
físico en el zócalo de memoria de la controladora. Esto evitará que se dañe
el módulo de memoria.
3
Inserte el módulo de memoria en el zócalo de memoria de la controladora y,
a continuación, presiónelo suavemente hacia abajo por ambos extremos o
por el centro hasta que los ganchos de retención coincidan con las ranuras
correspondientes en cada lado del módulo de memoria. En la figura 4 se
muestra la instalación de un módulo de memoria en un adaptador PERC
x
/E.
112 Extracción e instalación de la batería y el cable de la batería en controladoras PERC

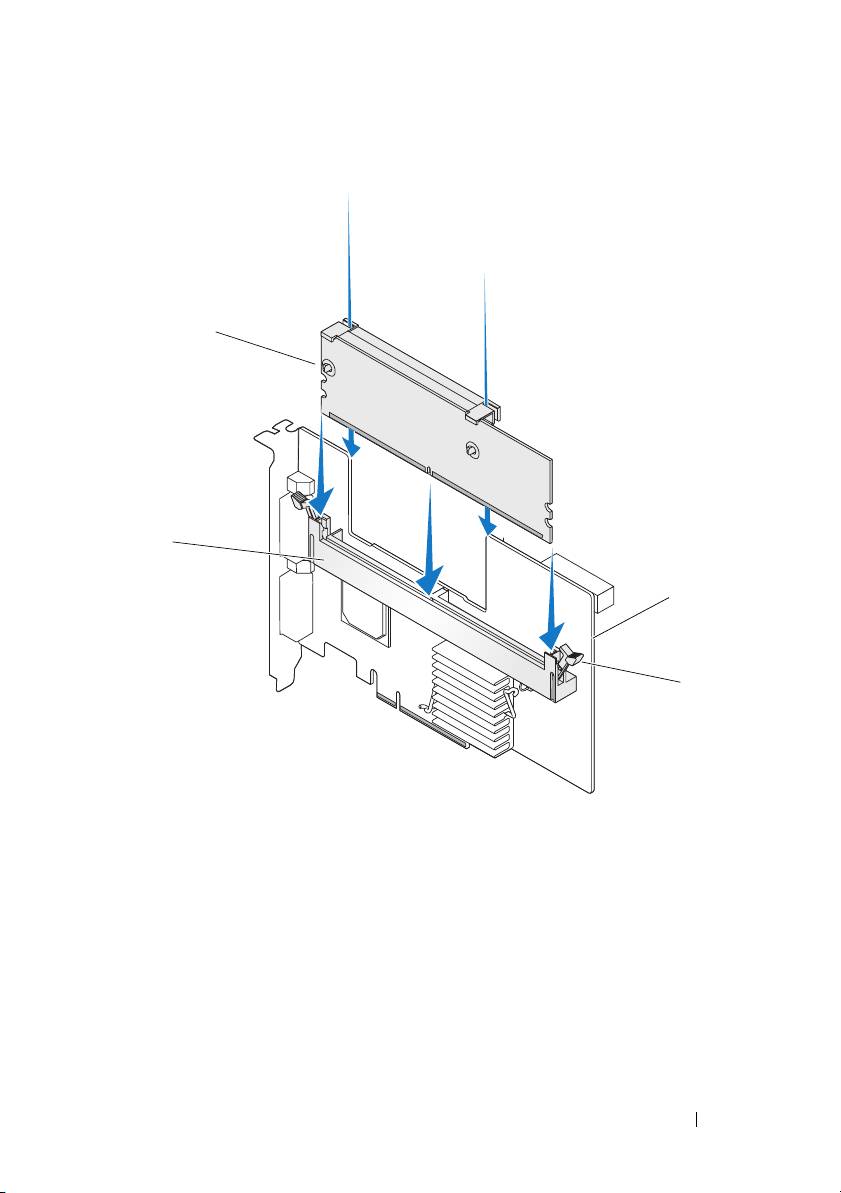

Figura 4. Instalación de un módulo de memoria dual en línea
1
2
3
4
1 Módulo de memoria 2 Zócalo de memoria
3 Adaptador PERC x/E 4 Gancho de retención
Extracción e instalación de la batería y el cable de la batería en controladoras PERC 113
Extracción del módulo DIMM de una controladora PERC x/i
En esta sección se describe el procedimiento para extraer el módulo de memoria
de un adaptador PERC
x
/i o una controladora PERC
x
/i integrada instalados
en un sistema.
PRECAUCIÓN: los técnicos de servicio especializados son las únicas personas
autorizadas para retirar las cubiertas y acceder a los componentes internos
del sistema. Antes de realizar cualquier procedimiento, consulte la Guía
de información del producto para obtener información completa sobre
las precauciones de seguridad, la manipulación de las piezas internas
del ordenador y la protección contra descargas electrostáticas.
AVISO: según la generación de la tarjeta PERC, es posible que el módulo de
memoria DIMM no sea extraíble. Las tarjetas PERC 5/i incluyen un módulo DIMM
extraíble. Las tarjetas PERC 6/i tienen un módulo DIMM integrado que no puede
extraerse. No intente realizar el procedimiento siguiente en una tarjeta
controladora integrada o adaptador PERC 6/i.
1
Realice un apagado controlado del sistema en el que está instalada la contro-
ladora PERC
x
/i y extraiga la controladora PERC
x
/i del sistema. Para
obtener más información, consulte la publicación
Dell PowerEdge
Expandable RAID Controller x/i and x/E User’s Guide
(Guía del usuario de
las controladoras Dell PowerEdge Expandable RAID Controller x/i y x/E).
PRECAUCIÓN: si se hace funcionar un sistema sin haber instalado la
cubierta, pueden producirse daños debido a una mala refrigeración.
2
Presione las lengüetas de cada borde del conector del módulo de memoria
y levante el módulo de memoria para extraerlo de la controladora.
NOTA: no presione excesivamente el conector del módulo de memoria
al extraer el módulo de memoria.
NOTA: la ubicación de la controladora PERC x/i integrada varía en función
del sistema. Consulte el Manual del propietario del hardware suministrado
con el sistema para obtener información específica sobre la ubicación
de la controladora PERC x/i integrada.
114 Extracción e instalación de la batería y el cable de la batería en controladoras PERC
Desconexión de la BBU de una controladora PERC x/i
En esta sección se describe el procedimiento para desconectar la BBU de un
adaptador PERC
x
/i o una controladora PERC
x
/i integrada mientras están
instalados en un sistema.
PRECAUCIÓN: los técnicos de servicio especializados son las únicas personas
autorizadas para retirar las cubiertas y acceder a los componentes internos
del sistema. Antes de realizar cualquier procedimiento, consulte la Guía
de información del producto para obtener información completa sobre
las precauciones de seguridad, la manipulación de las piezas internas
del ordenador y la protección contra descargas electrostáticas.
NOTA: los adaptadores PERC x/i instalados en estaciones de trabajo Dell
Precision™ o en servidores PowerEdge SC no disponen de una BBU.
1
Realice un apagado controlado del sistema en el que está instalada
la controladora PERC
x
/i.
2
Desconecte el sistema de la toma eléctrica y extraiga la cubierta
del sistema.
NOTA: para obtener más información sobre cómo extraer y volver a colocar
la cubierta del sistema, consulte el Manual del propietario del hardware
suministrado con el sistema.
3
Localice la controladora PERC
x
/i en el sistema y examínela visualmente
para determinar si el LED de caché con datos pendientes de la contro-
ladora está encendido. Si el LED está encendido, vuelva a colocar la
cubierta del sistema, vuelva a conectar el sistema a la alimentación,
encienda el sistema y repita los pasos 1 y 2.
PRECAUCIÓN: si se ejecuta un sistema sin haber instalado la cubierta,
pueden producirse daños debido a una mala
refrigeración.
4
Localice la conexión del cable de la batería junto al módulo de memoria
de la controladora y desconecte la batería.
Consulte el
Manual del propietario del hardware
suministrado con el
sistema para obtener información sobre cómo extraer la BBU del chasis
del sistema. La ubicación de la TBBU de la controladora PERC
x
/i varía
en función del sistema.
Extracción e instalación de la batería y el cable de la batería en controladoras PERC 115
Instalación del módulo DIMM y la BBU en una controladora PERC x/i
En esta sección se describe cómo instalar la TBBU en un adaptador PERC
x
/i
o una controladora PERC
x
/i integrada.
PRECAUCIÓN: los técnicos de servicio especializados son las únicas personas
autorizadas para retirar las cubiertas y acceder a los componentes internos
del sistema. Antes de realizar cualquier procedimiento, consulte la Guía
de información del producto para obtener información completa sobre
las precauciones de seguridad, la manipulación de las piezas internas
del ordenador y la protección contra descargas electrostáticas.
AVISO: según la generación de la tarjeta PERC, es posible que el módulo de
memoria DIMM no sea extraíble. Las tarjetas PERC 5/i incluyen un módulo DIMM
extraíble. Las tarjetas PERC 6/i tienen un módulo DIMM integrado que no puede
extraerse. No intente realizar el procedimiento siguiente en una tarjeta
controladora integrada o adaptador PERC 6/i.
NOTA: para lograr que funcione plenamente, cargue la batería PERC x antes
del primer uso.
1
Desembale el módulo DIMM y la BBU y siga todos los procedimientos
antiestáticos.
NOTA: para cumplir la norma EIA-625 de requisitos para la manipulación
de dispositivos sensibles a las descargas electrostáticas, toda manipulación
debe realizarse en una estación de trabajo con protección frente a descargas
electrostáticas. Todas las acciones deben realizarse siguiendo las
recomendaciones sobre descargas electrostáticas de la última revisión
de IPC-A-610.
NOTA: manipule todos los componentes sensibles en una zona sin electri-
cidad estática. Si es posible, utilice almohadillas antiestáticas sobre el suelo
y sobre la mesa.
NOTA: cuando desembale un componente sensible a la electricidad estática,
no lo saque del embalaje antiestático hasta que vaya a instalarlo. No olvide
descargar la electricidad estática de su cuerpo justo antes de abrir el
embalaje antiestático.
116 Extracción e instalación de la batería y el cable de la batería en controladoras PERC
2
Localice la conexión del cable de la batería junto al módulo de memoria
de la controladora y conecte la batería.
NOTA: no presione excesivamente el conector del módulo de memoria
al instalar el módulo de memoria.
3
Alinee el módulo de memoria de modo que el borde con marca del módulo
de memoria quede colocado exactamente sobre la parte superior del divisor
físico en el zócalo de memoria de la controladora. Esto evitará que se dañe
el módulo de memoria.
4
Inserte el módulo de memoria en el zócalo de memoria de la controladora
y, a continuación, presiónelo suavemente hacia abajo por ambos extremos
o por el centro hasta que los ganchos de retención coincidan con las
ranuras correspondientes en cada lado del módulo de memoria.
Extracción e instalación de la batería y el cable de la batería en controladoras PERC 117
118 Extracción e instalación de la batería y el cable de la batería en controladoras PERC
Оглавление
- Removing and Installing the Battery and Battery Cable on PERC Controllers
- Removing and Installing the Battery and Battery Cable on PERC Controllers
- 在 PERC 控制器上拆装电 池和电池电缆
- 在 控制器上拆装电池和电 PERC 池电缆
- 拆裝 PERC 控制器的 電池和電池電纜
- 拆裝 PERC 控制器的電池和電池 電纜
- Retrait et installation de la batterie et de son câble sur les contrôleurs PERC
- Retrait et installation de la batterie et de son câble sur les contrôleurs PERC
- Entfernen und Installieren des Akkus und des Akkukabels bei PERC- Controllern
- Entfernen und Installieren des Akkus und des Akkukabels bei PERC-Controllern
- PERC コントローラの バッテリーとバッテリー ケーブルの取り外しと取 り付け
- PERC コントローラのバッテ リーとバッテリーケーブルの取 り外しと取り付け
- PERC 컨트롤러의 전지 및 전지 케이블 제거 / 설치
- PERC 컨트롤러의 전지 및 전지 케 이블 제거 / 설치
- Установка и удаление батареи и кабеля батареи на контроллерах PERC
- Extracción e instalación de la batería y el cable de la batería en controladoras PERC
- Extracción e instalación de la batería y el cable de la batería en controladoras PERC
