Dell 500W: 사용자의 시스템 시작하기
사용자의 시스템 시작하기: Dell 500W
Dellt Tower UPS
500W, 1000W, 1920/1500W
사용자의 시스템
시작하기
H900N, J715N, K788N, H914N, J716N, K789N
www.dell.com | support.dell.com
참고및경고
참고: "참고"는 소프트웨어를 더 잘 활용하는 데 도움이 되는 중요한 정보를 나타냅니다.
위험: "위험"은 피하지 않을 경우, 급박한 위험 상황이 사망이나 중상의 결과를 야기할 수 있음을
나타냅니다.
경고: "경고"는 피하지 않을 경우 죽음이나 상해를 야기할 수 있는 잠재적 위험 상황을 표시합니다.
주의: "주의"는 피하지 않을 경우 경미하거나 보통의 상해 또는 재산 손실 사고를 야기할 수 있는 잠재적
위험 상황을 표시합니다.
위험: 아래의 지시사항을 준수하여, 피하지 않을 경우 사망이나 중상의 결과를 야기할 수 있는 급박한 위험
상황을 방지하십시오.
S UPS는 사망에 이를 수 있는 전압을 갖고 있습니다. 모든 수리와 정비는 자격있는 서비스
요원만이 수행해야 합니다.UPS내부에는 사용자가 정비할 수 없는 부품이 있습니다.
이 문서에 포함된 정보는 고지없이 변경될 수 있습니다.
E 2009 Dell Inc. All rights reserved.
Dell Inc.의 서면 허락 없이 어떤 방식으로든 복제를 하는 것은 엄격히 금지됩니다.
이 문서에서 사용된 상표 : Dell 및 DELL 로고는 Dell Inc.의 상표입니다. Phillips 는 Phillips Screw Company 의 등록상표입니다.
기타 상표와 상호를 관련 상표 및 명칭 또는 관련 제품에 대한 권리를 가지는 당사자를 지칭하기 위해 이 문서에서 사용될 수
있습니다. Dell Inc.는 Dell Inc.가 소유하지 않은 상표 및 상호에 대한 재산적 이해관계를 부인합니다.
2009 년7월
시스템 기능
탁월한 성능과 신뢰도를 제공하면서, 본 UPS는 다음과 같은 특유의 장점을 지닙니다.
S 전압 변동을 교정하여 사용자의 부하에 대한 조정 전압을 보장하는 승강압형 전압 조정.
S 상용 전력을 사용할 수 없는 경우에도 UPS에 전력을 공급하는 스타트온 배터리
(start--on--battery) 기능.
S 선택사양인 1000–1920W UPS 모델용 외장 배터리 모듈(EBM)을 갖춘 확장 런타임.
S 2개의표준통신포트(USB 및 DB--9 시리얼 포트).
S 전원 보호 및 제어 능력을 제고하기 위한 강화된 통신 기능을 갖춘 선택사양인
Dell Network Management Card.
S 네트워크 통신 장비를 서지(surge)로부터 보호하는 네트워크 과도전류(transient) 프로텍터.
S 안정적인 종료 및 전원 감시를 위한 Dell UPS Management Software로 수행되는 고급 전원
관리.
S 로드 세그먼트라고 하는 별도의 콘센트 그룹을 통한 순차적 종료 및 부하 관리.
S 서비스 요청 없이도 쉽게 업그레이드할 수 있는 펌웨어.
S 세계적인 인증기관의 각종 인증을 득함.
시스템 기능
|
85
정보 찾아보기
주의:
안전, 환경, 및 규제 관련 정보
문서는 중요한 안전 및 규제 정보를 제공합니다.
찾는 정보 항목
정보의 소재
S UPS용 사용자 설명서
Dell UPS 디스크
S Dell Network Management Card용 사용자 설명서
S Dell UPS Management Software
참고: 문서 및 소프트웨어 업데이트는
support.dell.com에서 조회할 수 있습니다.
S 사양
Dell UPS 사용자 설명서
S UPS 설정 구성 방법
사용자 설명서는 Dell UPS 디스크 및
S 문제점처리및해결방법
support.dell.com에서 조회할 수 있습니다.
S 안전 지침
안전, 환경, 및 규제 관련 정보
S 규제 정보
S 재활용 정보
S 보증 정보
Dell 보증및지원정보
S 약관 (미국만 해당)
S 최종사용자 라이센스 계약
S 지원 정보
Dell 지원 웹사이트 — support.dell.com
참고: 적절한 지원 사이트를 보려면 해당
지역이나 사업분야를 선택하십시오.
86
|
정보 찾아보기
설치및시동
주의: 본 문서의 절차를 수행하기 전에
안전, 환경, 및 규제 관련 정보
문서에 있는 안전 지침 및 중요한
규제정보를 읽고 준수하십시오.
주의
: 캐비닛은 무겁습니다[500W : 11.6 kg (25.6 lb); 1000W : 18.3 kg (40.3 lb); 1920/1500W :
30.5 kg (67.2 lb)]. 주의하여 캐비닛의 포장을 풀고 캐비닛을 옮기십시오.
이 절은 귀하의 시스템을 처음 설치하는 절차를 설명합니다.
시스템 포장풀기
1 시스템 포장을 풀고 각 품목을 확인하십시오.
2 포장은 해당 처리방식에 따라 폐기하거나 재활용하십시오. 또는, 추후 사용하려면
보관하십시오.
설치및시동
|
87
UPS 확인하기
이 절에서는 Dell Tower UPS의 앞면 패널과 뒷면 패널을 보여줍니다. 모든 뒷면 패널의 세부에
대해서는 Dell Line--Interactive Tower UPS 500W, 1000W, 1920/1500W
사용자 설명서
를
참조하십시오.
LCD 패널
스크롤 버튼(아래로 또는 앞으로)
버튼 선택
스크롤 버튼(위로 또는 뒤로)
덮개 걸쇠
덮개 걸쇠
그림 1. Dell Tower UPS
UPS 통신 베이
ON/OFF 버튼
네트워크 과도전류
통신 포트
프로텍터
USB 포트
2개의 5-15 콘센트
EBM 커넥터
(로드 세그먼트 2)
IEC-C14 입력
6개의 5-15 콘센트
커넥터
(로드 세그먼트 1)
그림 2. UPS 뒷면 패널 (1000W, 120V 뒷면 패널)
88
|
설치및시동

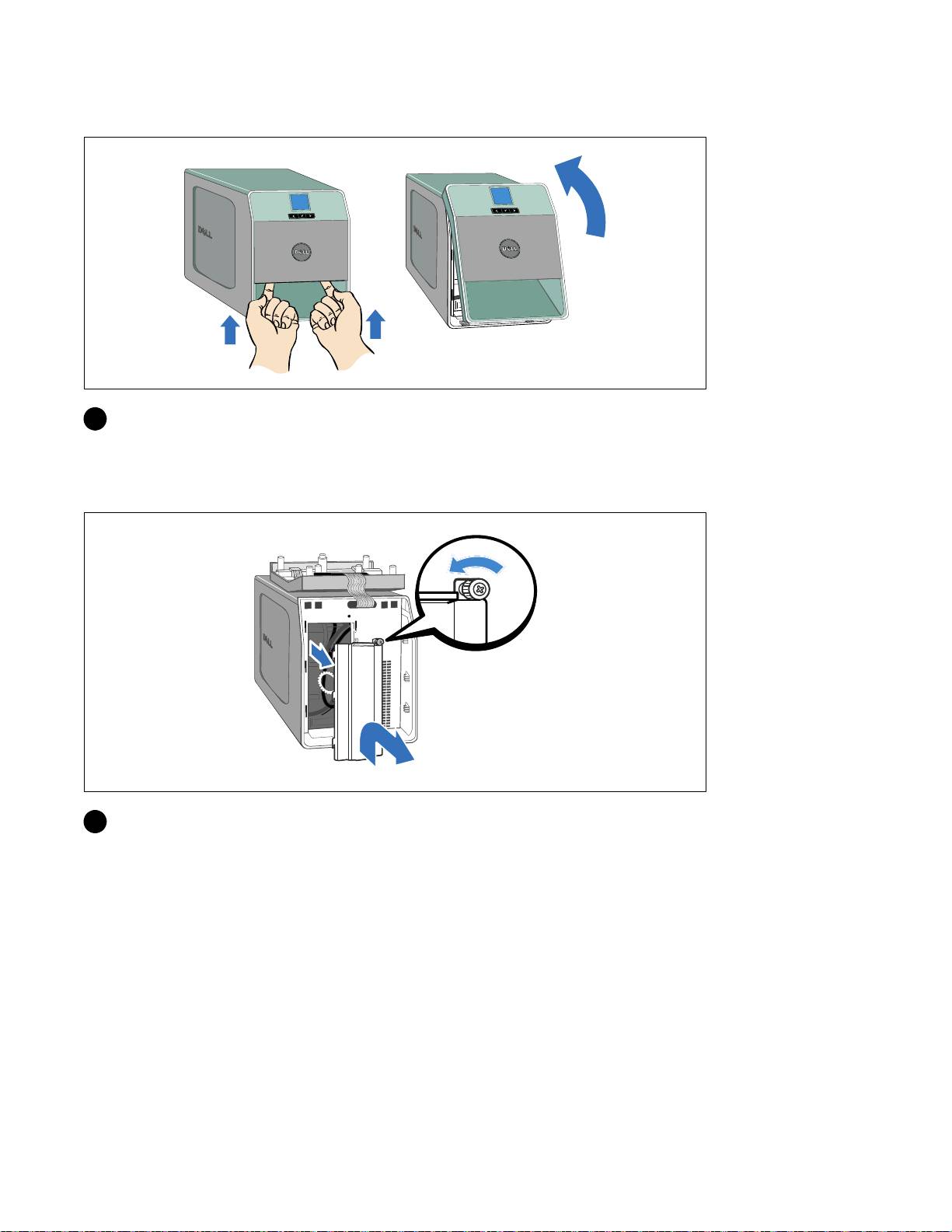

UPS 앞면 덮개 제거하기
3 UPS 앞면 덮개를 제거하십시오.
두 개의 덮개 걸쇠를 밀어서 앞면 덮개를 풀고 당겨 올리십시오.
배터리 덮개 제거하기
4 금속 배터리 덮개의 손나사를 풀고 들어올려 덮개를 제거하십시오.
설치및시동
|
89
내부 배터리 커넥터 연결하기
5 내부 배터리 커넥터를 연결하십시오.
6 금속 배터리 덮개를 교체하십시오.
나사에 0.7 N·m (6.2 lb in)의 토크를 주십시오.
7 UPS 앞면 덮개를 교체하십시오.
90
|
설치및시동

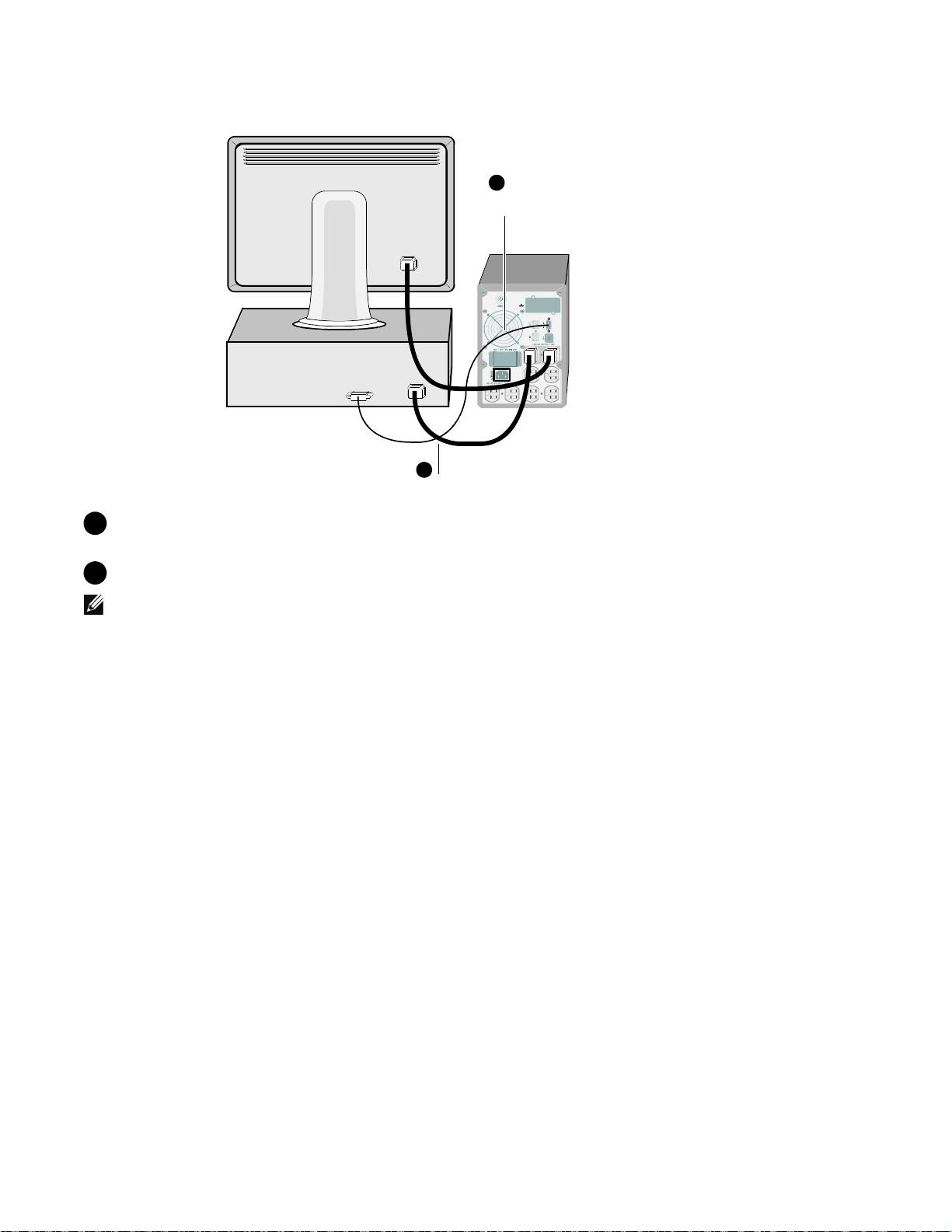

장비 연결하기
8
컴퓨터에서 UPS로 통신 케이블을
연결(선택사양)
9
장비를 UPS로연결
8 Dell UPS Management Software를 사용하실 계획이라면, 제공된 케이블을 이용하여 컴퓨터를
USB 포트나 RS--232 포트로 연결하십시오.
9 보호할 장비를 UPS 출력 콘센트에 꽂되 켜지는 마십시오.
참고:
과부하 경보를 방지하려면 장비의 전체 정격사양이 UPS 용량을 초과하지 않도록 확인하십시오.
설치및시동
|
91
전원 코드 연결하기
10 UPS로 입력되는 전원이 전원코드 전류 정격에 따라 업스트림 과전류 보호를 받고 있는지
확인하십시오.
11 UPS로 입력되는 전원이 적당한 업스트림 과전류에 대해 보호 받고 있는지 확인하십시오.
표 1. 최소 업스트림 회로차단기 정격
UPS 출력 전원 120V 208V 230V
500W 15A — 15A
1000W 15A — 15A
1500W (100V)
20A — 15A
1920W
12 UPS 전원코드를 전원 콘센트에 연결하십시오.
92
|
설치및시동
UPS 시동하기
13 UPS 앞면 패널의 버튼을 누르십시오.
시동 완료하기
14 UPS가 정상적으로 작동하고 있고 모든 부하가 전력을 공급받고 있음을 표시하는, 정상
아이콘
이 UPS 상태 요약 화면에 나타나는지 확인하십시오.
15 UPS 상태 요약 화면에서, 활성 경보나 통지를 확인하려면 버튼을 누르십시오. 후속
작업을 계속하기 전에 활성 경보를 처리하십시오. Dell Line--Interactive Tower UPS 500W,
1000W, 1920/1500W
사용자 설명서
의 "장애처리"를 참조하십시오.
활성 경보가 없을 경우, "활성 경보 없음" 메시지가 나타납니다.
16 기타 공장설정값을 변경하려면 Dell Line--Interactive Tower UPS 500W, 1000W, 1920/1500W
사용자 설명서
의 "작동"을 참조하십시오.
설치및시동
|
93
