Asus X452EA: Глава 6: Модернизация ноутбука

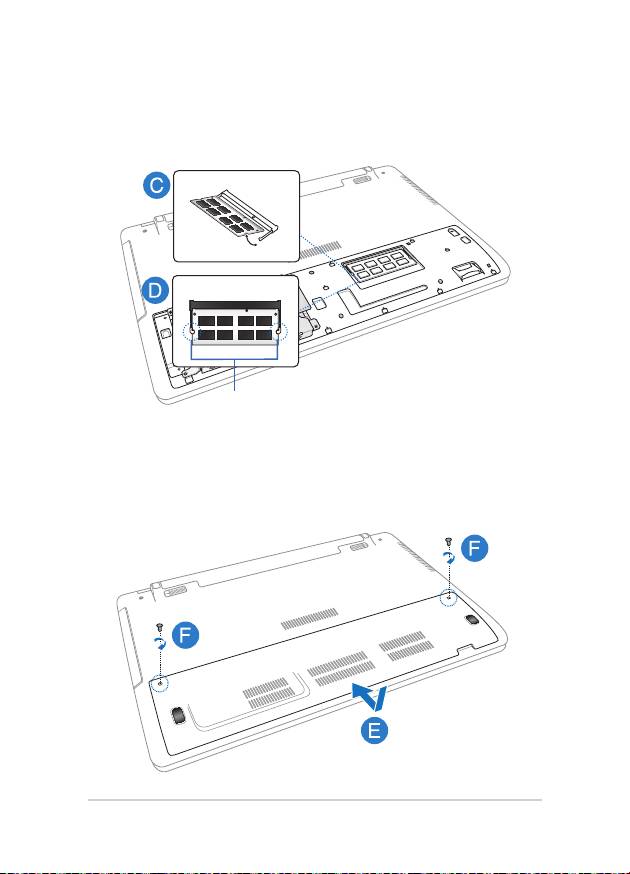

C. Выровняйте и вставьте модуль памяти в слот.

D. Надавите на модуль памяти до щелчка

угол 30°

вырезы

E. Установите крышку отсека на место.

F. Поместите на место и закрутите винты, открученные ранее.

96

Руководство пользователя ноутбука

Замена жесткого диска*

При замене жесткого диска обратитесь к инструкциям ниже.

ВАЖ Н О ! Для максима льной совме стимости и наде жно сти

приобретайте жесткий диск только у авторизованных дилеров.

Рекомендуется выполнять замену жесткого диска под наблюдением

специалиста. Также можно обратиться за помощью в авторизованный

сервисный центр.

ВНИМАНИЕ! Перед открытием отсека жесткого диска отключите

все подключенные периферийные устройства, телефонные или

телевизионные кабели и питание (например внешний блок питания,

аккумулятор и т. п.).

ПРИМЕЧАНИЕ: Расположение элементов на нижней стороне может

отличаться в зависимости от модели.

* только на некоторых моделях

Руководство пользователя ноутбука

97

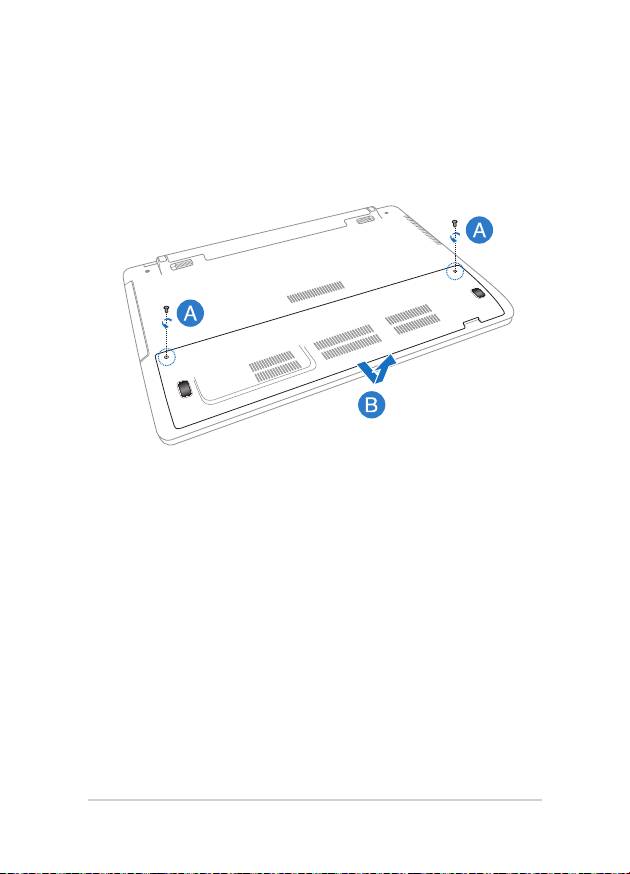

A. Открутите винт на крышке, закрывающей отсек ноутбука.

B. Выдвиньте крышку отсека и полностью снимите ее с ноутбука.

98

Руководство пользователя ноутбука

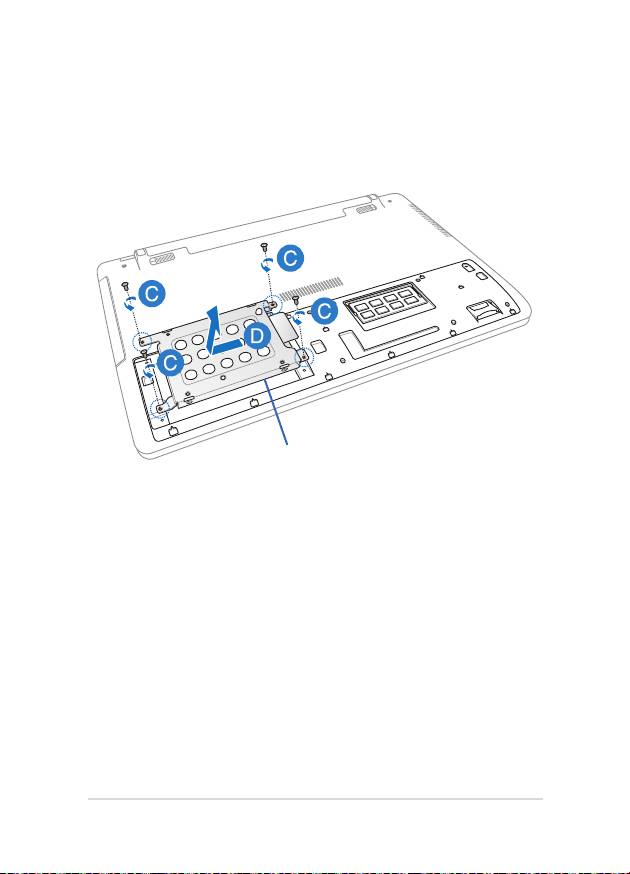

C. Открутите винты, крепящие корзину с жестким диском в

отсеке.

D. Отключите жесткий от разъема и извлеките корзину с жестким

диском из отсека.

Отсек

жесткого

диска

Руководство пользователя ноутбука

99

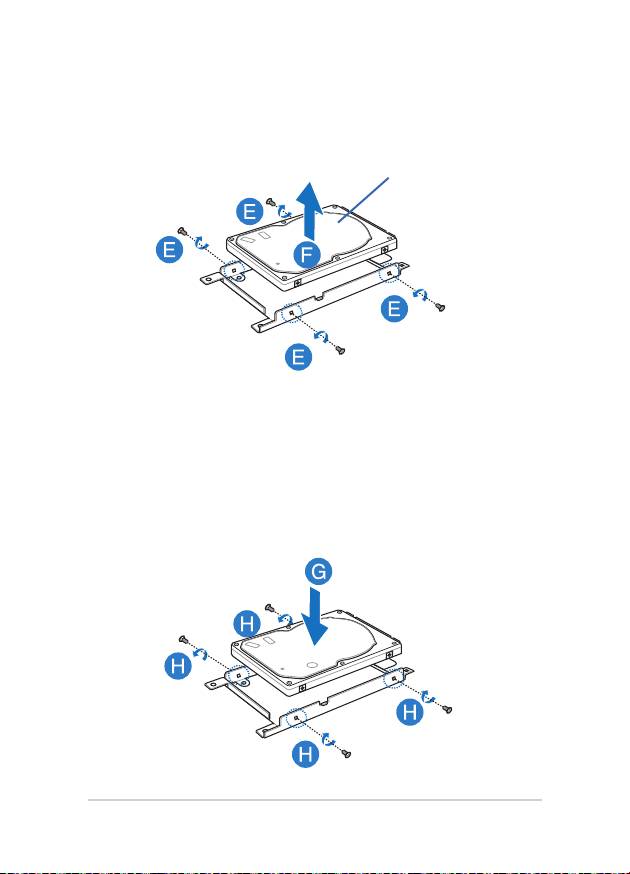

E. Расположите корзину верхней стороной вверх и открутите

винты.

F. Извлеките жесткий диск из корзины.

Жесткий

диск

G. Разместите новый жесткий диск в корзине печат ной

платой внутрь. Убедитесь, что разъемы жесткого диска не

препятствуют установке.

H. Поместите на место и закрутите винты, открученные ранее.

100

Руководство пользователя ноутбука

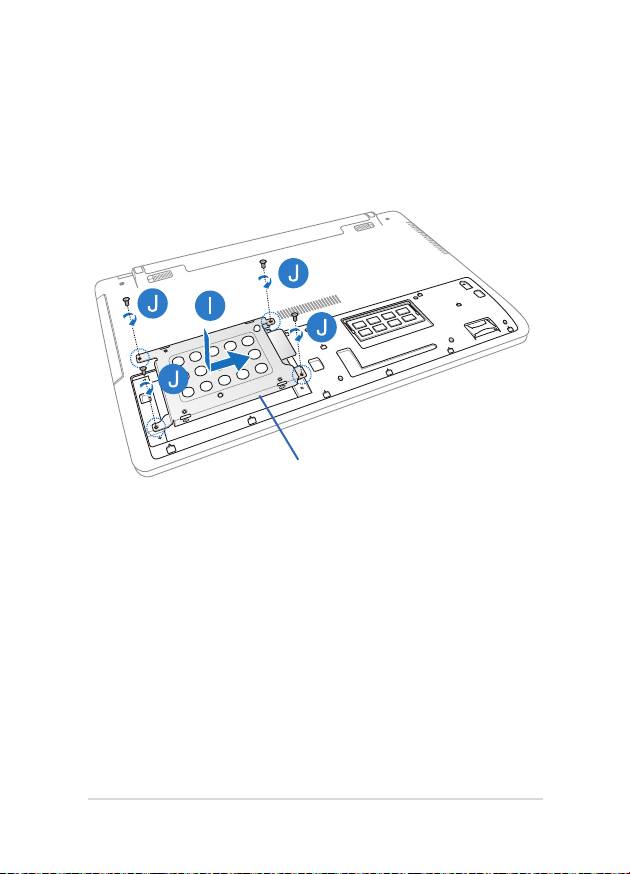

I. Установите корзину с жестким диском обратно в отсек и

совместите разъем жесткого диска с разъемом ноутбука.

Нажмите корзину для подключения разъемов.

J. Закрепите корзину ранее открученными винтами.

Отсек

жесткого

диска

Руководство пользователя ноутбука

101

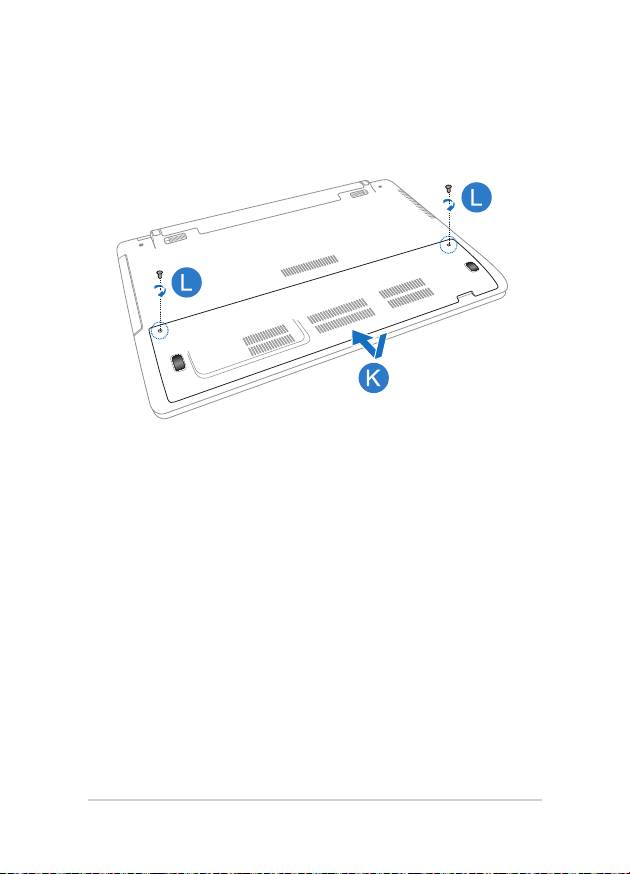

K. Установите крышку отсека на место.

F. Поместите на место и закрутите винты, открученные ранее.

102

Руководство пользователя ноутбука

Установка нового аккумулятора*

ВНИ МАН ИЕ! Перед извлечением аккумулятора отключите

все подключенные периферийные устройства, телефонные или

телевизионные кабели и питание.

ВАЖ Н О ! Для максима льной совме стимости и наде жно сти

приобретайте аккумулятор только у авторизованных дилеров.

ПРИМЕЧАНИЕ: Следующие инструкции применимы также для

извлечения и замены аккумулятора.

* только на некоторых моделях

Руководство пользователя ноутбука

103

При установке нового аккумулятора обратитесь к инструкциям ниже.

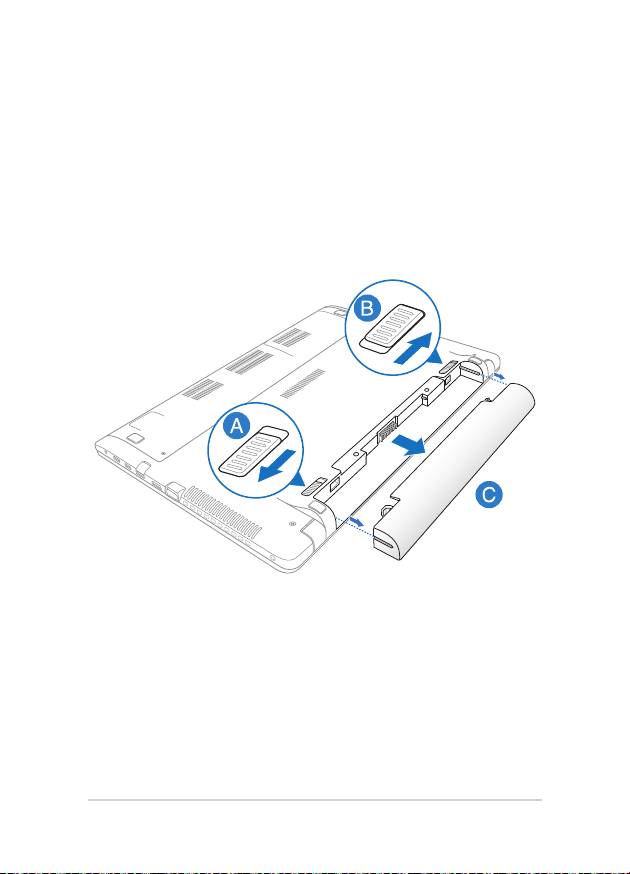

A. Передвиньте фиксатор в позицию "разблокировано".

B. Переместите и удерживайте защелку аккумулятора в

разблокированном положении.

C. Извлеките старый аккумулятор из отсека и отпустите защелку.

104

Руководство пользователя ноутбука

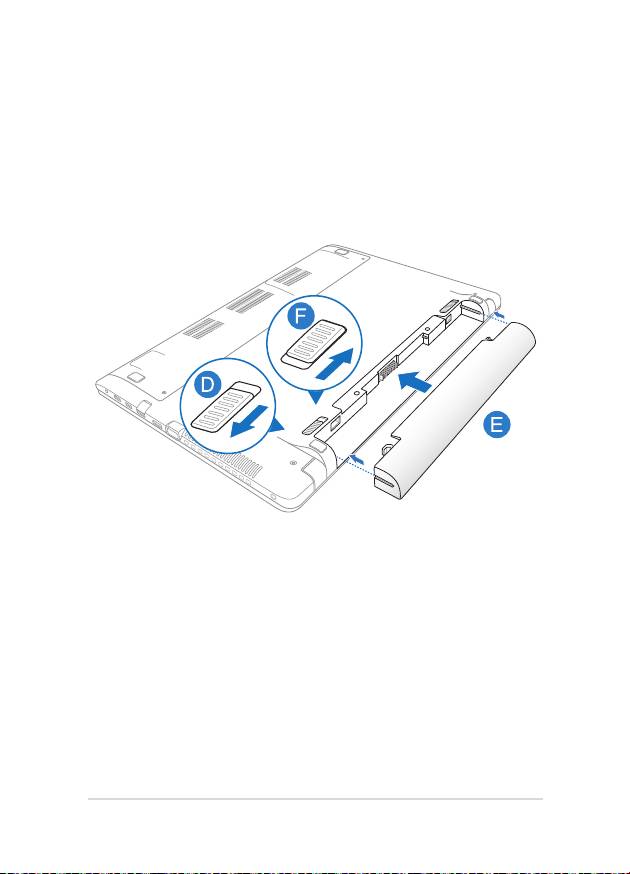

D. Передвиньте фиксатор в позицию "разблокировано".

E. Совместите стороны нового аккумулятора и установите его в

отсек ноутбука.

F. Переместите фиксатор в позицию "заблокировано" после

установки аккумулятора.

Руководство пользователя ноутбука
