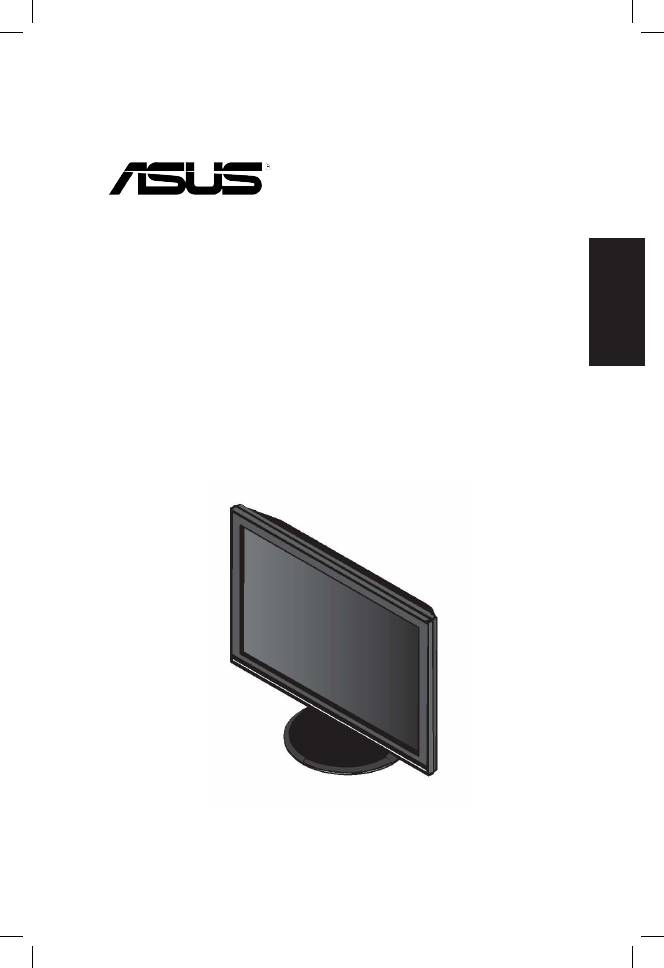

Asus VW192SR: Seria VW192

Polski

Seria  VW192

Monitor LCD

Instrukcja szybkiej

instalacji

                                         �nstrukcja szybkiej instalacji

Polski

Informacje dotyczące bezpieczeństwa

•  Przed wykonaniem ustawień monitora, należy uważnie przeczytać

wszystkie, znajdujące się w opakowaniu dokumenty.

•  Aby zapobiec pożarowi lub porażeniu prądem, nigdy nie należy narażać

monitora na działanie deszczu lub wilgoci.

•  Monitor może być zasilany wyłącznie ze źródła zasilania określonego na

etykiecie. Przy braku pewności co do parametrów prądu dostarczanego

do domu, należy skontaktować się z dostawcą lub z lokalnym zakładem

energetycznym.

•  Należy stosować odpowiednią wtykę przewodu zasilającego, zgodną z

lokalnym standardem zasilania.

•  Aby zapewnić właściwe działanie, monitor należy stosować

wyłącznie z komputerami wymienionymi na liście UL, z odpowiednio

skonfigurowanymi gniazdami zasilania z oznaczeniem obsługi prądu

zmiennego 100-240V.

•  Jeśli pojawią się problemy techniczne z monitorem należy skontaktować

się z wykwalifikowanym technikiem serwisu lub ze sprzedawcą.

Omówienie budowy monitora

Widok z przodu

 Widok z tyłu

1. Przycisk skrótu trybu SPLEND�D™

2.  Przycisk zmniejszenia/Przycisk

skrótu głośności

3. Przycisk MENU

4.  Przycisk zwiększenia/Przycisk skrótu

 jasności

5. Przycisk zasilania

6. Wskaźnik zasilania

2

  1. Port wejścia prądu zmiennego

  2. Port DV� (tylko VW192T)

  3. Port VGA

  4.  Port wejścia audio (tylko

VW192T�VW192���)

11

Tylne

złącza

1

5

444

3

2

(od lewej do prawej)

9

                                       �nstrukcja szybkiej instalacji

Polski

Podłączenie kabli

1.  Zdejmij pokrywę tylną.

2.  Podłącz kable zgodnie z następującymi instrukcjami:

•  Podłączenie  kabla  audio:  podłącz  jeden  koniec  kabla  audio  do  portu

wejścia audio monitora, a następnie podłącz drugi koniec do wyjścia audio

multimedialnej karty komputera (lub audio).

•   Podłączenie  przewodu  zasilającego:  podłącz  jeden  koniec  przewodu

zasilającego do portu wejścia prądu zmiennego monitora, a drugi koniec

do wyjścia zasilania

•  Podłączenie kabli VGA/DV�:

a.  Podłącz  złącza  VGA/DV�  do  portów  VGA/DV�  monitora.

b.  Podłącz drugi koniec kabli VGA/DV� do portów VGA/DV� komputera.

c.  Dokręć dwie śruby w celu zamocowania złączy VGA/DV�.

2.  Uchwyć wszystkie kable, a następnie zepnij je uchwytem do kabli. Dopasuj

uchwyt kabli do dwóch gniazd w pobliżu podstawy i ostrożnie zamknij.

Kliknięcie oznacza bezpieczne zamknięcie uchwytu kabli.

3.  Zamknij pokrywę tylną. Dopasuj pokrywę do sześciu gniazd w pobliżu

portów, a następnie ostrożnie zamknij pokrywę. Kliknięcie oznacza

pomyślne zamknięcie pokrywy.

Podłączanie podstawy monitora

W celu podłączenia podstawy monitora:

1.  Podłącz podstawę do monitora. Kliknięcie oznacza pomyślne połączenie

podstawy.

2.  Aby zamocować podstawę, dokręć śrubę w sposób pokazany na

schemacie.

3.  Wyreguluj kąt monitora w celu uzyskania najbardziej wygodnego

widoku obrazu.

•  W celu zabezpieczenia monitora przed uszkodzeniem zaleca się

przykrycie powierzchni stołu miękkim materiałem.

3

2

1

Śruba

80                                          �nstrukcja szybkiej instalacji

Polski

Regulacja monitora

•  Dla uzyskania optymalnego widzenia, zaleca się ustawienia całej głowy

na poziomie monitora, a następnie regulację, aż do uzyskania najbardziej

wygodnego kąta widzenia.

•  Przytrzymaj podstawę w celu zabezpieczenia monitora przed upadkiem

podczas zmiany jego kąta nachylenia.

•  Kąt monitora można regulować w zakresie  -5º do 20º.

      -5º~20º
