Dell UPS 1920R: Установка и запуск

10 На итоговом экране состояния ИБП нажмите кнопку , чтобы проверить, активны ли

аварийные сигналы или извещения. Отреагируйте на все активные сигналы, прежде

чем продолжить. См. Руководство пользователя линейно-интерактивного,

монтируемого в стойку ИБП 1000 Вт, 1920/1500 Вт и 2700/2300 Вт, раздел «Поиск и

устранение неисправностей».

При отсутствии активных аварийных сигналов появится сообщение «Активные

аварийные сигналы отсутствуют».

11 Чтобы изменить прочие заводские настройки по умолчанию см. Руководство

пользователя линейно-интерактивного, монтируемого в стойку ИБП 1000 Вт,

1920/1500 Вт и 2700/2300 Вт, раздел «Эксплуатация».

78

|

Установка и запуск

UPS de bastidor de

la línea interactiva de Dellt

1000 W, 1920/1500 W y 2700/2300 W

Inicio de

su sistema

K792N, H928N, K802N, H945N, J727N

J735N, K811N, H919N, J718N

Getting Started With Your System

|

79

www.dell.com | support.dell.com

Notas y advertencias

NOTA: Una NOTA indica información importante que lo ayuda a utilizar mejor el software.

PELIGRO: Un PELIGRO indica una situación inminentemente peligrosa que, si no se evita, dará como resultado la

muerte o una lesión grave.

AVISO: Una ADVERTENCIA indica una situación potencialmente peligrosa que, si no se evita, podría dar como

resultado la muerte o una lesión.

CAUTION: Una PRECAUCIÓN indica una situación potencialmente peligrosa que, si no se evita, puede dar como

resultado una lesión moderada o menor, o en incidentes de daño de la propiedad.

PELIGRO: Cumpla con la siguiente instrucción para evitar una situación inminentemente peligrosa que, de no

evitarse, dará como resultado la muerte o una lesión grave:

S Esta UPS contiene VOLTAJES LETALES. SÓLO EL PERSONAL DE SERVICIO AUTORIZADO

debe realizar las reparaciones y el servicio. NO HAY PIEZAS QUE PUEDAN RECIBIR SERVICIO

DEL USUARIO dentro de la UPS.

La información de este documento se encuentra sujeta a cambios sin previo aviso.

E 2009 Dell Inc. Todos los derechos reservados.

Queda estrictamente prohibida cualquier forma de reproducción sin el previo consentimiento de Dell Inc. por escrito.

Marcas comerciales utilizadas en este texto: Dell yellogotipodeDELL son marcas comerciales de Dell Inc.; Phillips es una marca

comercial registrada de Phillips Screw Company.

Es posible que en este documento se utilicen otras marcas y nombres comerciales para hacer referencia a las entidades que responden a

dichas marcas y nombres o a sus productos. Dell Inc. niega cualquier interés en la propiedad de las marcas y nombres comerciales de

terceros.

julio de 2009

80

|

Getting Started With Your System

Características del sistema

Al brindar rendimiento y confiabilidad sobresalientes, los beneficios exclusivos de la UPS incluyen:

S Regulación del aumento y la reducción de voltaje que garantiza un voltaje constante para la carga,

corrigiendo así las fluctuaciones.

S Capacidad de a rranque en batería para poner en funcionamiento la UPS aun cuando el suministro

eléctriconoestédisponible.

S Tiempo de ejecución extendido con un Módulo de batería externa EBM opcional para los modelos

de UPS 1500–2700W.

S Sólo modelos de UPS 2700/2300 W 3U. FactordeformaDosEnUnoparautilizarlaUPSenuna

configuración de montaje sobre bastidor o como gabinete independiente.

S Control de cierre de emergencia a través de los puertos de Apagado de Emergencia Remoto

(REPO).

S Dos puertos de comunicación estándar (USB y puerto serie).

S Tarjetas opcionales Tarjeta de gestión de red de Dell con capacidades de comunicación mejoradas

para lograr mayor control y protección del suministro eléctrico.

S El manejo avanzado del suministro eléctrico con Software de Gestión de UPS de Dell permite el

apagado ordenado y la supervisión del suministro eléctrico.

S El apagado secuencial y la gestión de carga mediante grupos de receptáculos separados que se

denominan segmentos de carga.

S Firmware que se actualiza fácilmente sin necesidad de llamar al cliente.

S Respaldado por las aprobaciones de agencias a nivel mundial.

Características del sistema

|

81

Búsqueda de información

PRECAUCIÓN: El documento Información Ambiental, Regulatoria y de Seguridad brinda información

regulatoria y sobre seguridad importante.

¿Qué está buscando?

Encuéntrelo aqu

S La guía del usuario para mi UPS

DiscodelaUPSdeDell

S La guía del usuario para la Tarjeta de gestión de red

de Dell

S Software de Gestión de UPS de Dell

NOTA: La documentación y la actualización de software

se pueden encontrar en

support.dell.com.

S Especificaciones

Guía del usuario de la UPS de Dell

S Cómo configurar los valores de la UPS

La guía del usuario está disponible en el disco de la

S Cómo diagnosticar las fallas y resolver problemas

UPS de Dell y en support.dell.com.

S Cómo instalar el control REPO

S Instrucciones de seguridad

Información Ambiental, Regulatoria y de Seguridad

S Información regulatoria

S Información sobre reciclado

S Información sobre la garantía

Información sobre soporte y garantía de Dell

S Términos y condiciones (sólo EE.UU.)

S Acuerdo de licencia del usuario final

S Información sobre soporte Sitio web de soporte de Dell — support.dell.com

NOTA: Seleccione su región o segmento de negocio para

visualizar el sitio de soporte correspondiente.

82

|

Búsqueda de información

Instalación y arranque

PRECAUCIÓN: Antes de realizar los procedimientos que se describen en este documento, lea y cumpla con

las instrucciones de seguridad y la información regulatoria importante en su documento Información

Ambiental, Regulatoria y de Seguridad.

En la presente sección, se describen los pasos para configurar su sistema por primera vez.

Cómo desembalar el sistema

1 Abra la caja de cartón exterior y extraiga los accesorios embalados con el gabinete.

Instalación y arranque

|

83

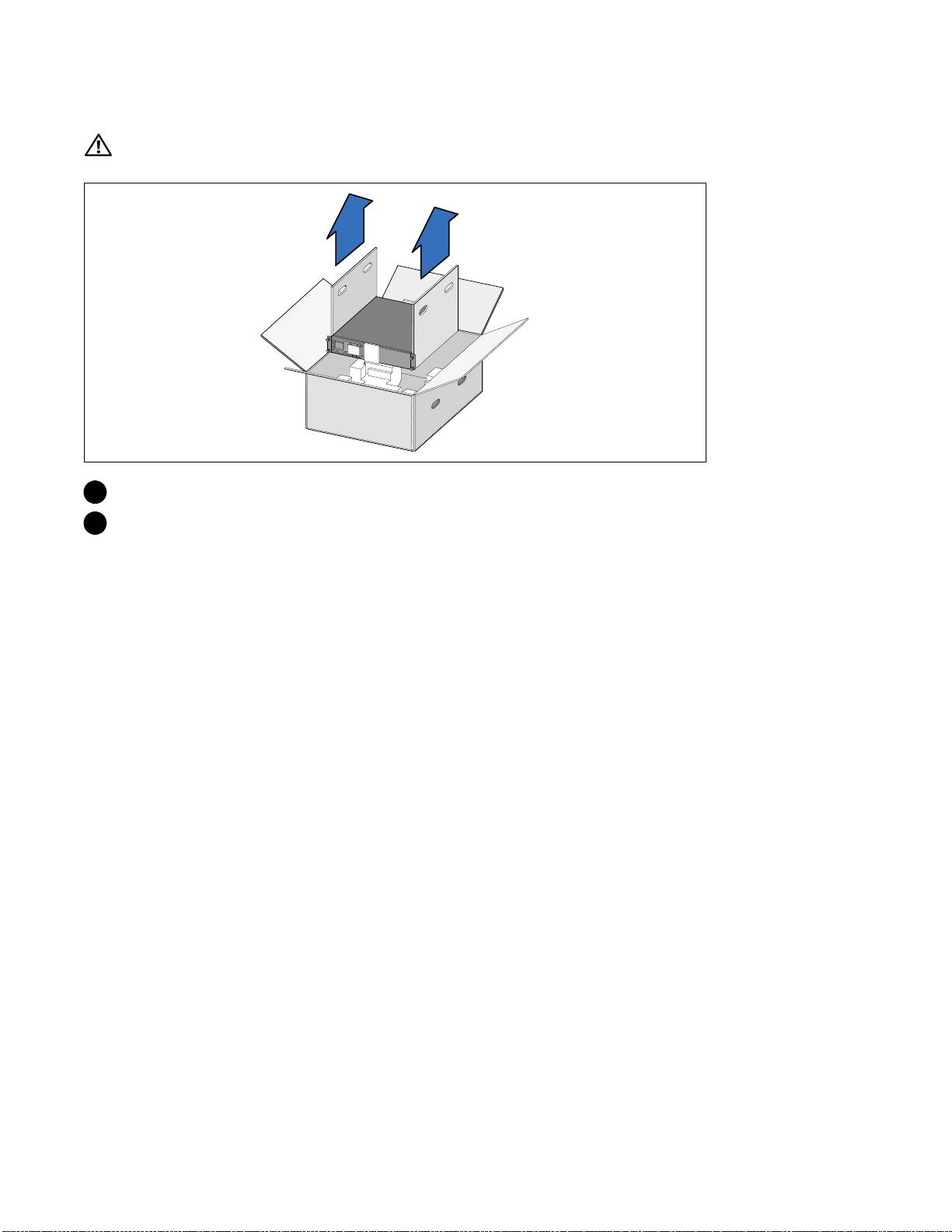

Elevación del gabinete

PRECAUCIÓN: El gabinete es pesado [1000 W: 19,0 kg (41,8 lb); 1920/1500 W: 31,0 kg (68,34 lb); 2700/2300 W:

41,0 kg (90,38 lb)]. Para levantar los gabinetes al bastidor se necesitan al menos dos personas.

1 Conunapersonadecadalado,levantecuidadosamenteelgabinetedelacajadecartónexterna

usando las manijas de la caja de cartón y colóquelo sobre una superficie plana y estable.

2 Deseche o recicle el embalaje de manera responsable o guárdelo para un uso futuro.

84

|

Instalación y arranque

Identificación de la UPS

En la presente sección, se muestra un panel frontal y posterior de la UPS Bastidor de la línea interactiva

de Dell. Consulte la Guía del usuario de la UPS de bastidor de la línea interactiva de Dell 1000 W,

1920/1500 W y 2700/2300 W para obtener todos los detalles del panel posterior.

Botón de

Encendido/Apagado

Panel LCD

Botón de desplazamiento

Botón de desplazamiento

(hacia arriba o hacia atrás)

(hacia abajo o hacia delante)

Botón de selección

Figure 1. El panel frontal de la UPS Bastidor de la línea interactiva de Dell

Compartimiento de

Seis receptáculos de 5-20 y dos

Puertos REPO

Cubierta del conector

comunicación de la UPS

IEC 320-C19

Tornillo con

EBM/soporte de alivio de

(Segmento de carga 1)

conexión a tierra

Puerto USB

tensión

Conector de

Puerto RS-232

Dos receptáculos IEC 320-C13

entrada IEC-C14

(Segmento de carga 2)

Figure 2. Panel posterior de la UPS (se muestran el 1920 W/120 V, 1500 W/120 V)

Instalación y arranque

|

85

Configuración de la torre (sólo modelos de la UPS 2700 W)

PRECAUCIÓN: El gabinete es pesado (2700 W: 42 kg/92.6 lb). Para levantar los gabinetes a los pedestales se

necesitan al menos dos personas.

Extraer los soportes de montaje y los soportes de presión posteriores

1 Extraiga los soportes de m ontaje y los soportes de presión posteriores de la UPS m ediante el uso

®

de un destornillador Phillips

N.º 2

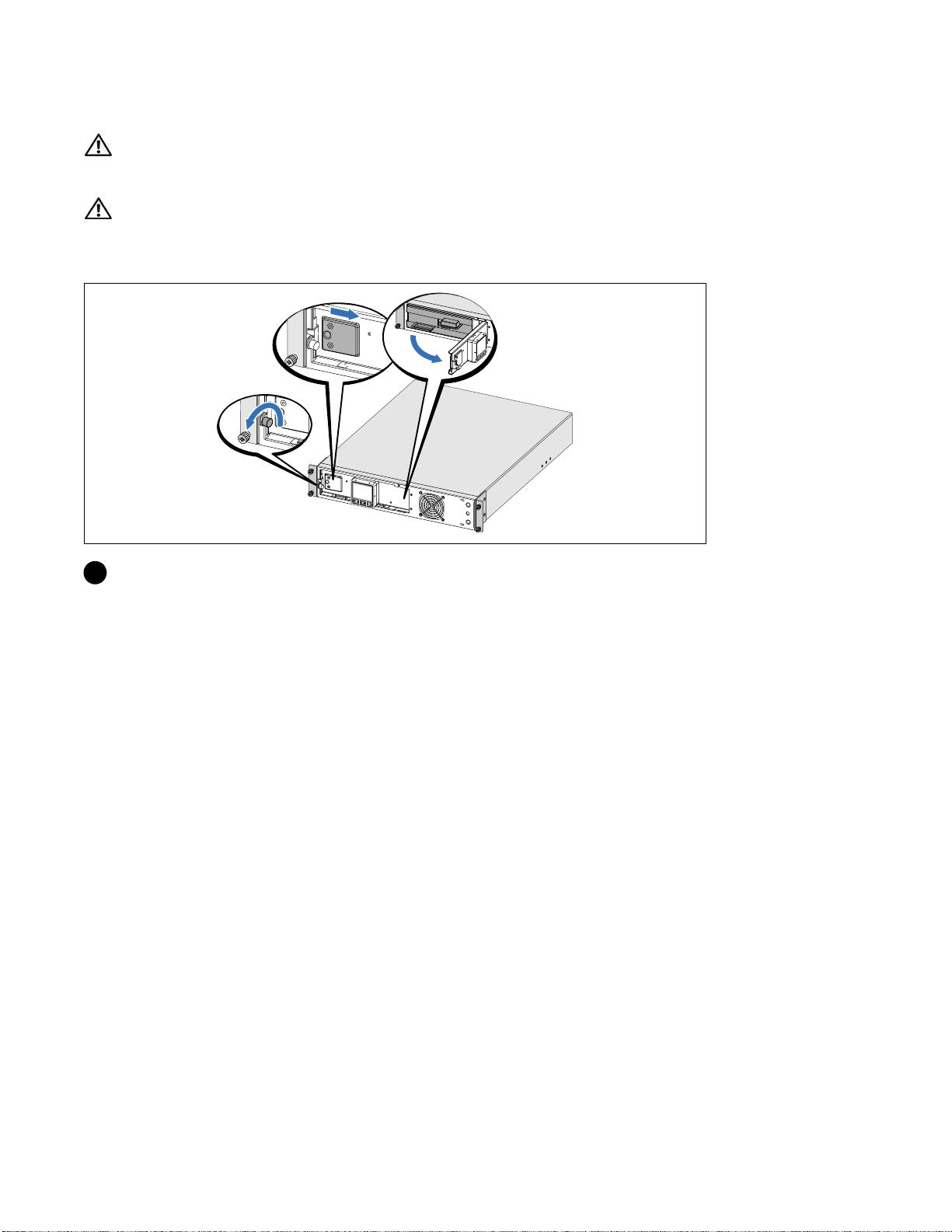

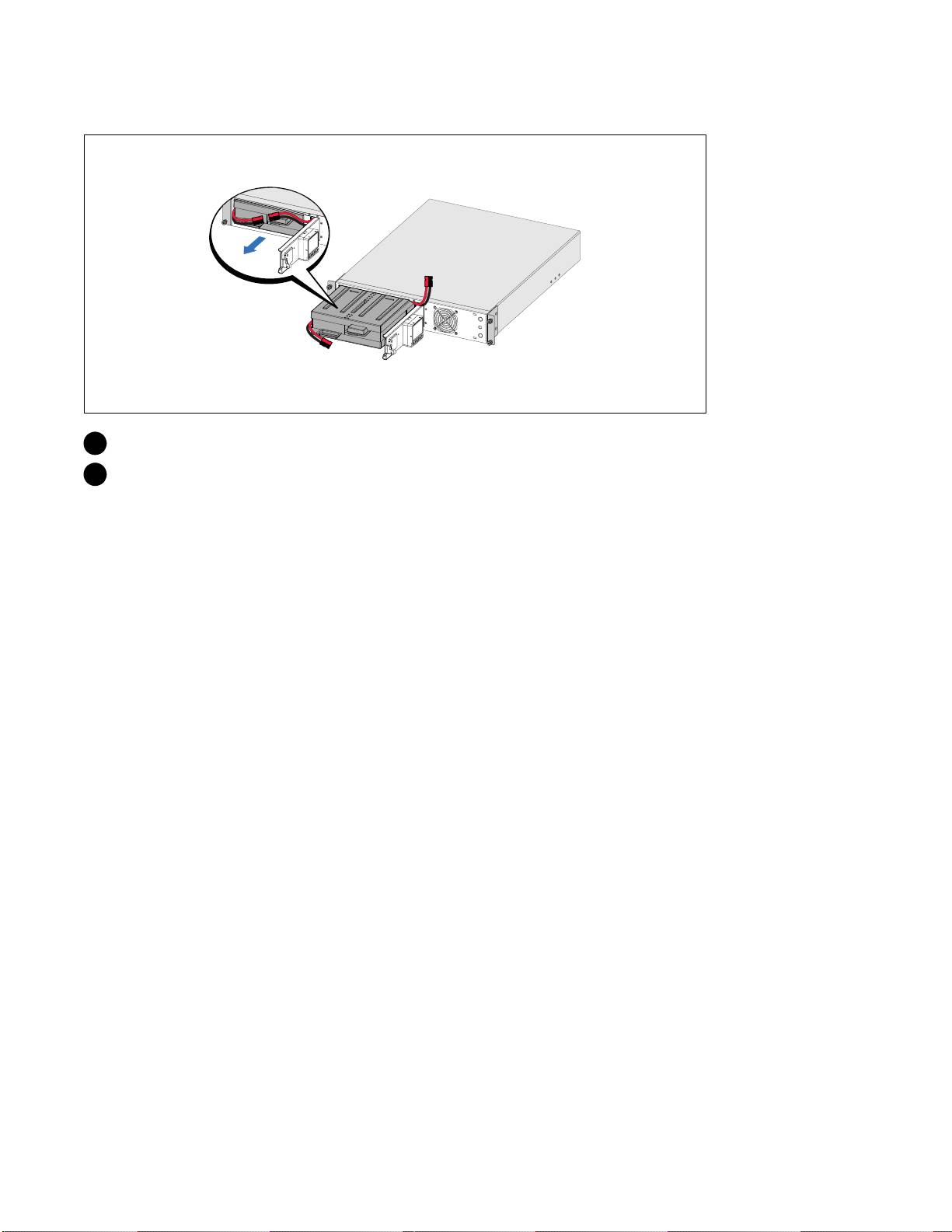

Cómo conectar el conector de la batería interna

2 Afloje el tornillo de apriete manual de la cubierta metálica de las baterías, desplace la cubierta

hacialaderechayabra.

92

|

Instalación y arranque

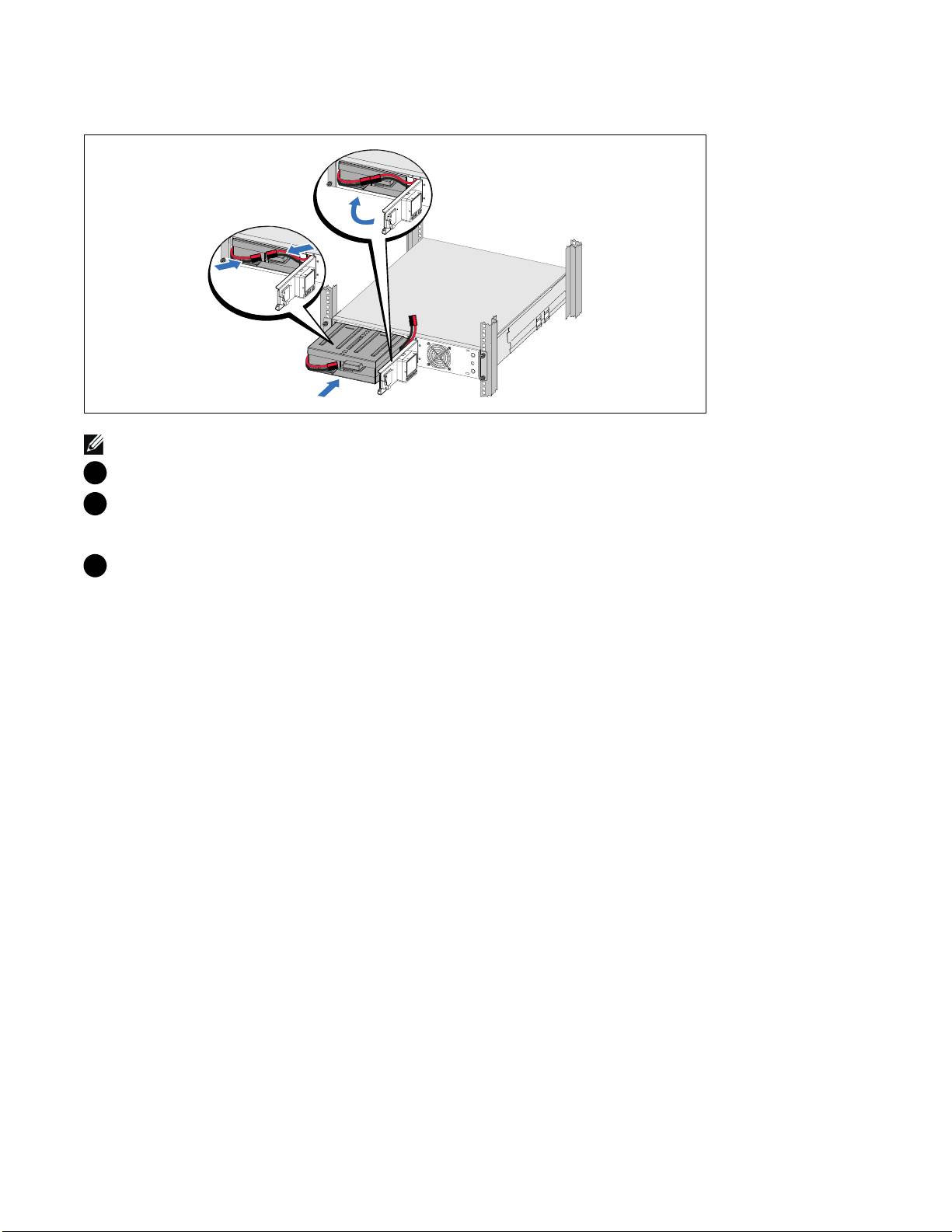

3 Conecte el conector de la batería interna.

Rotación de la orientación del panel de control de la UPS

4 Gire el panel de control unos 90° hacialaizquierda.

5 Cierre la cubierta metálica de las baterías y ajuste el tornillo de apriete manual.

Apriete el tornillo a 0,7 N·m (6,2 lb pulg.).

Instalación y arranque

|

93

Instalación de la cubierta delantera de la UPS

6 Gire el logotipo unos 90° hacia la izquierda e instale la cubierta frontal de la UPS.

Instalación de los pedestales

NOTA: Dell recomienda un mínimo de espacio libre de 63,5 mm (2,5”) detrás del panel posterior de la UPS y un

mínimo de 127 mm (5”) entre los gabinetes

7 Alinee los pedestales con los orificios del extremo del gabinete. Coloque los pedestales en su lugar.

8 Coloquecuidadosamenteelgabinetedeformavertical.

94

|

Instalación y arranque

Conectar el equipo

1

SiplaneautilizarelSoftwaredeGestióndeUPSdeDell,conectesuequipoalpuertoUSBoel

puerto RS-232 mediante el uso del cable suministrado.

2 Si su bastidor tiene conductores para la conexión a tierra o puenteo de las piezas de metal,

conecte el cable a tierra (no suministrado) al tornillo de puenteo.

3 Si los códigos locales requieren un interruptor de apagado de emergencia (desconexión), consulte

“Instalación de apagado de emergencia remoto” (REPO) en la Guía del usuario de la UPS de

bastidor de la línea interactiva de Dell 1000 W, 1920/1500 W y 2700/2300 W.

4 Enchufe el equipo para que esté protegido en los receptáculos exteriores de la UPS, pero no

encienda el equipo protegido.

NOTA:

Verifique que los regímenes totales del equipo no excedan la capacidad de la UPS para prevenir una

alarma de sobrecarga.

Instalación y arranque

|

95

Conexión del cable de energía

5 VerifiquequelaentradadeenergíaalaUPStengaproteccióndesobrecargadecorriente

ascendente adecuada:

Table 1. Régimen mínimo del disyuntor ascendente

Potencia de salida de la UPS

120 V 208 V 230 V

1000 W 15 A — 15 A

1500 W (a 100 V)

20 A — 15 A

1920 W

2700 W 30 A 20 A 20 A

6 Para los modelos con un cable de energía desmontable. Enchufe el cable de alimentación

desmontable de l a UPS en el conector de entrada del panel posterior de la UPS.

7 Conecte el cable de alimentación de la UPS a un tomacorriente.

96

|

Instalación y arranque

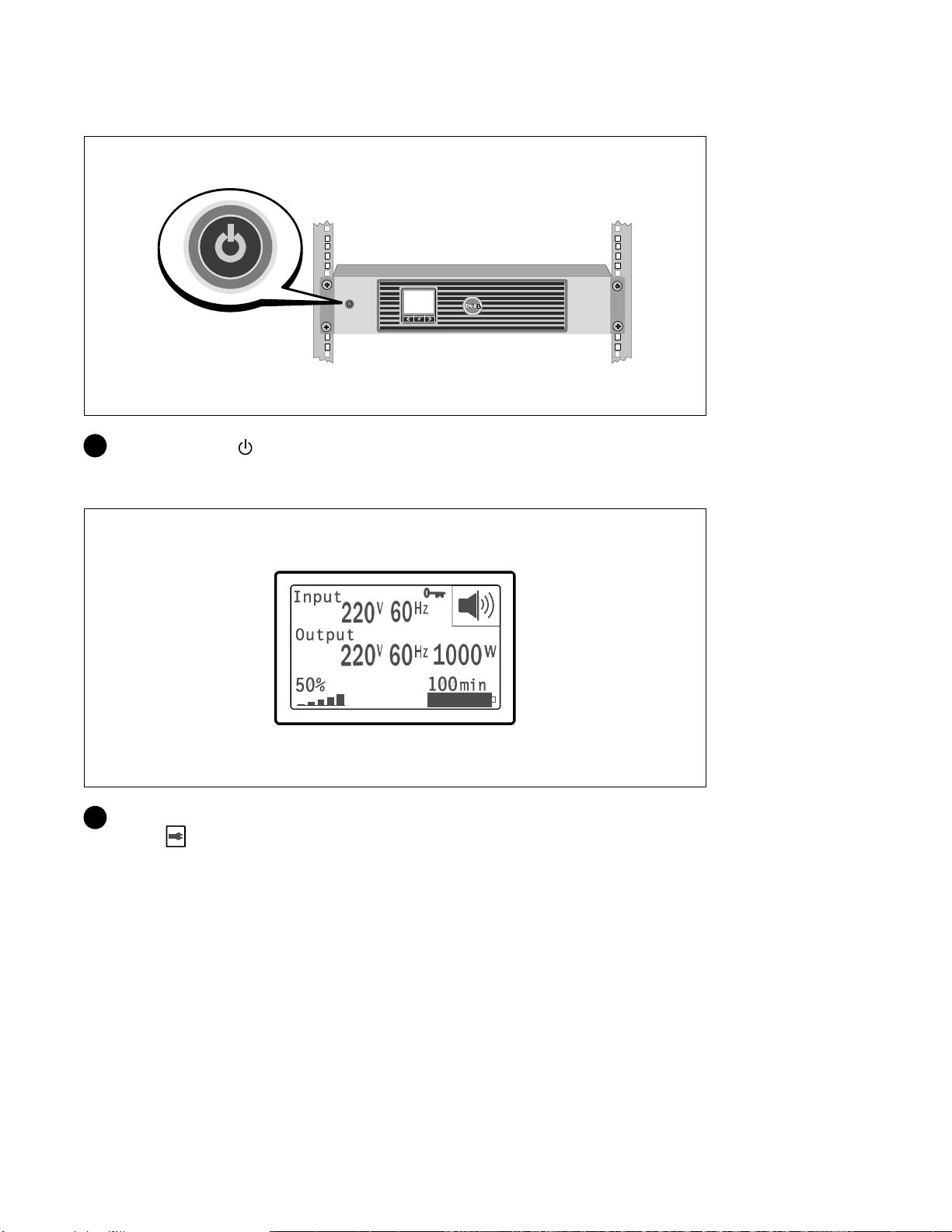

Inicio de la UPS

8 Presione el botón del panel frontal de la UPS.

Instalación y arranque

|

97

Cómo completar el arranque

9 Compruebe que el ícono Normal aparezca en la pantalla de resumen de estado de UPS y que

indique que la UPS funciona normalmente y que todas las cargas estén energizadas.

10 EnlapantalladeresumendeestadodeUPS,presioneelbotón para comprobar las

notificaciones o las alarmas activas. Solucione todas las alarmas activas antes de continuar.

Consulte el “Diagnóstico de fallas” en la Guía del usuario de la UPS de bastidor de la línea

interactiva de Dell 1000 W, 1920/1500 W y 2700/2300 W.

Si no hay ninguna alarma activa, se muestra el mensaje “Ninguna alarma activa”.

11 Para cambiar o tros valores predeterminados establecidos de fábrica, consulte “Funcionamiento”

en la Guía del usuario de la UPS de bastidor de la línea interactiva de Dell 1000 W, 1920/1500 W y

2700/2300 W.

98

|

Instalación y arranque

Dellt 在线互动机架式 UPS

1000W, 1920/1500W, 和 2700/2300W

系统使用

入门指南

K792N, H928N, K802N, H945N, J727N

J735N, K811N, H919N, J718N

Getting Started With Your System

|

99

www.dell.com | support.dell.com

注意和警告

注意:“注意”表示可帮助您更好使用本软件的重要信息。

危险:“危险”表示紧急危险情况，如果不加以避免，将导致死亡或严重的伤害。

警告:“警告”表示潜在危险情况，如果不加以避免，将会导致死亡或伤害。

小心:“小心”表示潜在危险情况，如果不加以避免，可能导致轻度或中度伤害，或财产损失事故。

危险: 遵守下列须知有助于防止紧急危险情况，其若不加以避免，将导致死亡或严重的伤害：

S 本 UPS 包含危险致命的电压。所有维修和服务都只能由经过授权的维修人员进行。UPS

中没有用户可自行维修的部件。

本文档所含信息如有更改，恕不另行通知。

E 2009 Dell Inc. 保留所有权利。

未经 Dell Inc. 书面允许，严禁以任何形式进行复制。

本文中使用的商标：

Dell

和

DELL

徽标为 Dell Inc.的商标；

Phillips

为 Phillips Screw Company 的注册商标。

本文件中可能会使用其它商标或商业名称来指称拥有该商标或名称权利的实体或其产品。Dell Inc.

对不属于自己的商标和商品名称，不拥有任何产权利益。

2009 年 7 月

100

|

Getting Started With Your System

系统性能

该 UPS 可提供杰出的性能与可靠性，其独特优势包括：

S 降压与升压调节，通过调节电压波动确保您的负荷电压稳定。

S 即使没有公用电源，电池启动功能也能给 UPS 供电。

S 通过可选 外部电池模块 （EBM）延长运行时间（1500–2700W UPS 型号）。

S 仅限 2700/2300W 3U UPS 型号。使用机架式构造或独立机箱的 UPS 的二合一形式。

S 通过远程应急电源关闭（REPO） 端口进行紧急停机控制。

S 两个标准通信端口（USB 和 DB-9 串行口）。

S 为了加强电源保护和控制，可选择增强通信能力的 Dell 网络管理卡。

S 高级电源管理，用Dell UPS 管理软件进行平滑关机和电力监控。

S 通过称为载入段的单独插座组进行顺序关机和负荷管理。

S 不必拨打服务电话，即可自行对固件进行方便升级。

S 全球代理认证提供支持。

系统性能

|

101

安装导轨

注意: 方孔机架和无螺纹的圆孔机架的操作说明相同。 导轨适用于这两种机架。

图中所示的为方孔机架。

4 选择导轨中合适的孔将 UPS 定位于机架中所需的位置。

导轨应位于分配给 UPS 或 EBM 的 2U（或 3U（2700/2300W UPS 型号）)空间底部。

5 将左右导轨贴有“前面”（FRONT）的末端面向朝内。

6 将导轨连接到机架上：

啮合导轨的后端，直到其完全卡在纵向齿条凸缘上，并且钩锁锁定在其位置上。

朝前拉动导轨。

推动导轨的前端，直到其完全卡在纵向齿条凸缘上，并且钩锁锁定在其位置上。

108

|

安装和启动

安装机箱

7 将机箱滑入机架中。 对其余机箱重复以上步骤。

固定机箱

8 用固定架上的翼形螺钉将机箱前端固定到机架上。 用手拧紧；不要使用电动工具。

对其余机箱重复以上步骤。

安装和启动

|

109

安装电池座

注意: 连接电池时可能会发生少量电弧。 这是正常现象，不会损坏单元或存在任何安全隐患。

9 连接内部电池连接器，并再夹住电池右连接器。

10 关闭电池金属盖。

调整电池连接器，以使得门可以正确关闭。 将门轻轻地向右推，然后再向左推。

11 拧紧翼形螺钉。

将螺钉拧至 0.7 牛米（N·m） （6.2 磅英寸（lb in））。

110

|

安装和启动

安装 UPS 前盖

12 安装 UPS 前盖。

13 继续115页的“连接设备”。

塔式安装（仅限 2700W 型 UPS）

CAUTION: 机箱较重 (2700W：42 千克/92.6磅）。将机箱抬起放入基座至少需要两个人。

拆除固定架和后部紧固托架

®

1 用 Phillips

2号十字螺丝刀从 UPS 上拆下固定架和后部紧固托架。

安装和启动

|

111

连接内部电池连接器

2 松开电池金属盖上的翼形螺钉，将盖滑向右边，打开。

3 连接内部电池接线器。

112

|

安装和启动

旋转 UPS 控制面板方向

4 逆时针旋转控制面板 90°。

5 关闭电池金属盖，并拧紧翼形螺钉。

将螺钉拧至 0.7 牛米（N·m） （6.2 磅英寸（lb in））。

安装和启动

|

113

安装 UPS 前盖

6 逆时针旋转 Dell 标志 90°，安装 UPS 前盖。

安装基座

注意: Dell 建议 UPS 后面板后面至少留有 63.5 毫米（mm）（2.5”）

的自由空间，机箱之间至少留有 127 毫米（mm）（5”）的自由空间。

7 将基架与机箱末端的孔对齐。将基座推至合适的位置。

114

|

安装和启动

8 小心地放置机箱，使其保持直立。

连接设备

1

如果您计划使用Dell UPS 管理软件，用提供的电缆将您的电脑连接到 USB 端口或 RS-232

端口。

2 如果机架具有接地导体或连接有不接地金属块，请将接地电线（不提供）连接到接地连接螺

钉。

3 如果地方法规要求使用应急电源关闭（断开）开关，请参见

Dell 在线互动机架式 UPS

1000W, 1920/1500W, 和 2700/2300W 用户指南

中的“安装远程应急电源关闭”（REPO）。

4 将需要保护的设备插入 UPS 输出插座，但不要启动受保护的设备。

注意:

确保全部设备的总额定值不超过 UPS 的负载能力，以防止出现过载警报。

安装和启动

|

115

连接电源线

5 验证 UPS 的功率输入具有足够的上游过电流保护：

1.最小上游断路器额定值

UPS 输出功率 120V（伏） 208V（伏） 230V（伏）

1000W（瓦） 15A（安） — 15A（安）

1500W （瓦）

20A（安） — 15A（安）

（在100V（伏）时）

1920W（瓦）

2700W（瓦） 30A（安） 20A（安） 16A（安）

6 具有可拆卸电源线的模块。将可分开的 UPS 电源线插入 UPS 后面板上的输入接线器中。

7 将 UPS 电源线插入电源插座。

116

|

安装和启动

启动 UPS

8 按压 UPS 前面板上的 按钮。

完成启动

9 确认“正常”（Normal） 图标 显示在 UPS 状态概要屏幕上，这表明 UPS

运转正常，任何负荷都有动力供给。

安装和启动

|

117

抬起機箱

CAUTION: 小心: 機箱較重 [1000W： 19.0 公斤 （41.8 磅）； 1920/1500W： 31.0 公斤 （68.34 磅）；

2700/2300W： 41.0 公斤 （90.38 磅）]。 將機箱抬起放入機架至少需要兩個人。

1 每邊一人小心地使用紙板上的握把將機箱從外包裝箱中取出，並放到平坦、穩定的平面上。

2 以負責任的方式棄置或回收包裝材料，或者將其存放以備將來使用。

124

|

安裝和啟動

UPS 的識別

此部分介紹 Dell 在線互動機架式 UPS 的前面板和後面板。 後面板詳細情況請參見Dell

在線互動機架式

UPS 1000W, 1920/1500W,

和

2700/2300W

使用者指南

。

開/關按鈕

LCD 顯示面板

捲軸按鈕（向上或向後）

捲軸按鈕（向下或向前）

選擇按鈕

圖1.Dell 在線互動機架式 UPS 前面板

REPO 連接埠

UPS 通信槽

六個 5-20 和兩個 IEC

320--C19 插座

EBM 連接器蓋/電源線扣

接地螺絲釘

USB 連接埠

（負載區段 1）

IEC-C14

RS--232 連接埠

兩個 IEC 320--C13

輸入連接器

插座（負載區段 2）

圖 2. UPS 後面板（所示為1920W/120V, 1500W/120V）

安裝和啟動

|

125

安裝 UPS

如果您正在安裝機架式 UPS，請繼續以下部分，「機架式安裝」。

如果要安裝獨立機箱的 2700W UPS，請繼續第 131頁的「塔式安裝」。

機架安裝

CAUTION: 小心: 機箱較重 [1000W： 19.0 公斤/41.9 磅； 1920/1500W： 30 公斤/66.1 磅； 2700W： 42

公斤/92.6 磅）： 1) Dell 強烈建議在抬起前從UPS 上取下電池座。 2）

將機箱抬起放入機架至少需要兩個人。

CAUTION: 小心: 拆卸電池應由熟知電池和所需注意事項的人員進行或督導。

未經授權的人員不得接觸電池。

打開電池蓋

1 鬆開電池金屬蓋上的翼形螺釘，將蓋滑向右邊，打開。

126

|

安裝和啟動

取下電池座

2 鬆開右邊的電池連接器，取下連接器。

3 用塑料薄片起出電池座，並取下電池座。

安裝和啟動

|

127

安裝導軌

注意: 方孔機架和無螺紋的圓孔機架其操作說明相同。 導軌適用於這兩種機架。

圖中所示為方孔機架。

4 選擇導軌中合適的孔將 UPS 固定於機架中所需的位置。

導軌應位於分配給 UPS 或 EBM 的 2U（或 3U（2700/2300W UPS 型號））空間底部。

5 將貼有「前面」（FRONT）的左右導軌的末端面向朝內。

6 將導軌連接到機架上：

嚙合導軌的後端，直到它完全卡在縱向齒條凸緣上，並且鉤鎖鎖定在其位置上。

朝前拉動導軌。

推動導軌的前端，直到它完全卡在縱向齒條凸緣上，並且鉤鎖鎖定在其位置上。

128

|

安裝和啟動

安裝機箱

7 將機箱滑入機架中。 對其餘機箱重複以上步驟。

固定機箱

8 用固定架上的翼形螺釘將機箱前端固定到機架上。 用手擰緊；不要使用電動工具。

對其餘機箱重複以上步驟。

安裝和啟動

|

129

安裝電池座

注意: 連接電池時可能會發生少量電弧。 這是正常現象，不會損壞單元或有任何安全疑慮。

9 連接內部電池連接器，並再夾住電池右連接器。

10 關閉電池金屬蓋。

調整電池連接器，以使門可以正確關閉。 將門輕輕地向右推，然後再向左推。

11 擰緊翼形螺釘。

將螺釘擰至 0.7 牛米（N·m）（6.2 磅吋（lb in））。

130

|

安裝和啟動

安裝 UPS 前蓋

12 安裝 UPS 前蓋。

13 繼續第 135頁的「連接設備」。

塔式安裝（僅限 2700W 型 UPS）

CAUTION: 小心: 機箱較重 ( 2700W： 42 公斤/92.6 磅）。 將機箱抬起放入基座至少需要兩個人。

拆除固定架和後部緊固托架

®

1 用 Phillips

2號十字螺絲刀從 UPS 上拆下固定架和後部緊固托架。

安裝和啟動

|

131

連接內部電池連接器

2 鬆開電池金屬蓋上的翼形螺釘，將蓋滑向右邊，打開。

3 連接內部電池接線器。

132

|

安裝和啟動

旋轉 UPS 控制面板方向

4 逆時針旋轉控制面板 90°。

5 關閉電池金屬蓋，並擰緊翼形螺釘。

將螺釘擰至 0.7 牛米（N·m）（6.2 磅吋（lb in））。

安裝 UPS 前蓋

6 逆時針旋轉 Dell 標誌 90°，安裝 UPS 前蓋。

安裝和啟動

|

133

참고및경고

참고: "참고"는 소프트웨어를 더 잘 활용하는 데 도움이 되는 중요한 정보를 나타냅니다.

위험: "위험"은 피하지 않을 경우, 급박한 위험 상황이 사망이나 중상의 결과를 야기할 수 있음을

나타냅니다.

경고: "경고"는 피하지 않을 경우 죽음이나 상해를 야기할 수 있는 잠재적 위험 상황을 표시합니다.

주의: "주의"는 피하지 않을 경우 경미하거나 보통의 상해 또는 재산 손실 사고를 야기할 수 있는 잠재적

위험 상황을 표시합니다.

위험: 아래의 지시사항을 준수하여, 피하지 않을 경우 사망이나 중상의 결과를 야기할 수 있는 급박한 위험

상황을 방지하십시오.

S UPS는 사망에 이를 수 있는 전압 을 갖고 있습니다. 모든 수리와 정비는 자격있는 서비스

요원만이 수행해야 합니다.UPS내부에는 사용자가 정비할 수 없는 부품 이 있습니다.

이 문서에 포함된 정보는 고지없이 변경될 수 있습니다.

E 2009 Dell Inc. All rights reserved.

Dell Inc.의 서면 허락 없이 어떤 방식으로든 복제를 하는 것은 엄격히 금지됩니다.

이 문서에서 사용된 상표 : Dell 및 DELL 로고는 Dell Inc.의 상표입니다. Phillips 는 Phillips Screw Company의 등록상표입니다.

기타 상표와 상호를 관련 상표 및 명칭 또는 관련 제품에 대한 권리를 가지는 당사자를 지칭하기 위해 이 문서에서 사용될 수

있습니다. Dell Inc.는 Dell Inc.가 소유하지 않은 상표 및 상호에 대한 재산적 이해관계를 부인합니다.

2009년 7월

140

|

Getting Started With Your System

시스템 특징

탁월한 성능과 신뢰도를 제공하면서, 본 UPS는 다음과 같은 특유의 장점을 지닙니다:

S 전압 변동을 교정하여 사용자의 부하에 대한 조정 전압을 보장하는 승강압형 전압 조정.

S 상용 전력을 사용할 수 없는 경우에도 UPS에 전력을 공급하는 스타트온 배터리

(start--on--battery) 기능.

S 선택사양인 외장 배터리 모듈(EBM)(1500–2700W UPS 모델용)을 갖춘 확장 런타임.

S 2700/2300W 3U UPS 모델 전용. 랙장착(rackmount) 구성 또는 단독형 캐비닛의 어느 방식으로든

UPS를사용할수있는겸용( t w o -- i n -- o n e ) 폼팩터(form factor).

S 원격 긴급 전원차단(REPO) 포트를 통한 긴급 종료 제어.

S 2개의표준통신포트(USB 및 DB--9 시리얼 포트).

S 전원 보호 및 제어 능력을 제고하기 위한 강화된 통신 기능을 갖춘 선택사양인 Dell Network

Management Card.

S 안정적인 종료 및 전원 감시를 위한 Dell UPS Management Software로 수행되는 고급 전원

관리.

S 로드 세그먼트라고 하는 별도의 콘센트 그룹을 통한 순차적 종료 및 부하 관리.

S 서비스 요청 없이도 쉽게 업그레이드할 수 있는 펌웨어.

S 세계적인 인증기관의 각종 인증을 득함.

시스템 특징

|

141

정보 찾아보기

주의:

안전, 환경, 및 규제 관련 정보

문서는 중요한 안전 및 규제 정보를 제공합니다.

찾는 정보 항목

정보의 소재

S UPS용 사용자 설명서

Dell UPS 디스크

S Dell Network Management Card용 사용자 설명서

S Dell UPS Management Software

참고: 문서 및 소프트웨어 업데이트는

support.dell.com에서 조회할 수 있습니다.

S 사양

Dell UPS 사용자 설명서

S UPS설정구성방법

사용자 설명서는 Dell UPS 디스크 및

S 문제점처리및해결방법

support.dell.com에서 조회할 수 있습니다.

S REPO 제어 설치 방법

S 안전 지침

안전, 환경, 및 규제 관련 정보

S 규제 정보

S 재활용 정보

S 보증 정보

Dell 보증및지원정보

S 약관 (미국만 해당)

S 최종사용자 라이센스 계약

S 지원 정보

Dell 지원 웹사이트 — support.dell.com

참고: 적절한 지원 사이트를 보려면 해당

지역이나 사업분야를 선택하십시오.

142

|

정보 찾아보기

설치및시동

주의: 본 문서의 절차를 수행하기 전에

안전, 환경, 및 규제 관련 정보

문서에 있는 안전 지침 및 중요한

규제정보를 읽고 준수하십시오.

이 절은 귀하의 시스템을 처음 설치하는 절차를 설명합니다.

시스템 포장풀기

1 포장상자를 열고 캐비닛과 함께 포장된 부속품을 꺼내십시오.

설치및시동

|

143

캐비닛 들어올리기

주의: 주의: 캐비닛은 무겁습니다[1000W : 19.0 kg (41.8 lb); 1920/1500W : 31.0 kg (68.34 lb);

2700/2300W : 41.0 kg (90.38 lb)]. 캐비닛을 랙 안으로 들어 올려 넣으려면 최소한 2인이

필요합니다.

1 양편에 각 한 사람이 자리한 후, 판지의 손잡이를 이용하여 포장상자에서 캐비닛을

조심스럽게 들어 올려 평평하고 안정된 지면에 내려 놓으십시오.

2 포장은 해당 처리방식에 따라 폐기하거나 재활용하십시오. 또는, 추후 사용하려면

보관하십시오.

144

|

설치및시동

UPS 확인하기

이 절에서는 Dell Line--Interactive Rack UPS의 앞면 패널과 뒷면 패널을 보여줍니다. 뒷면 패널의

모든 세부사항에 대해서는

Dell Line-Interactive Rack UPS 1000W, 1920/1500W,

2700/2300W 사용자 설명서

를 참조하십시오.

ON/OFF 버튼

LCD

스크롤 버튼(위로 또는 뒤로)

( )

그림 1. Dell Line-Interactive Rack UPS 앞면 패널

6 5-20 2 IEC

REPO

UPS

EBM /

(strain relief bracket)

320-C19

( 1)

접지나사

USB

IEC-C14 입력

RS-232 포트

2 IEC 320-C13

커넥터

( 2)

그림 2. UPS 후면 패널 (1920W/120V, 1500W/120V)

UPS 설치하기

랙에 UPS를 설치할 경우, 계속해서 다음 절 "랙 장착 설치"를 참조하십시오.

2700W UPS를 단독형 캐비닛으로 설치하기 위해서는 계속해서 152 페이지의 "타워 설치"를

참조하십시오.

설치및시동

|

145

랙장착설치

주의: 주의: 캐비닛은 무겁습니다(1000W : 19.0 kg/41.9 lb; 1920/1500W : 30 kg/66.1 lb; 2700W :

42 kg/92.6 lb) : 1) Dell은 UPS를 들어 올리기 전에 UPS에서 배터리 트레이를 제거할 것을 강력하게

권장합니다. 2) 캐비닛을 랙 안으로 들어올리는 데에는 최소한 2인이 필요합니다.

주의: 주의: 배터리를 제거는 배터리와 그 주의사항에 대해서 잘 아는 사람이 수행하거나 감독해야

합니다. 취급 자격이 없는 사람이 배터리를 취급해서는 안됩니다.

배터리 덮개 열기

1 금속 배터리 덮개의 손나사를 풀고 덮개를 오른쪽으로 밀어 엽니다.

146

|

설치및시동

배터리 트레이 분리

2 오른쪽 배터리 커넥터의 클립을 풀어 배터리를 꺼내는데 방해되지 않도록 합니다.

3 플라스틱 탭을 이용하여 배터리 트레이를 밖으로 잡아 당겨 꺼냅니다.

설치및시동

|

147

레일 설치하기

참고: 사각 구멍 랙과 나사산 없는 원형 구멍 랙에 대해 설치 지침은 동일합니다. 레일은 두 종류의

랙에 모두 맞습니다. 사각 구멍 랙은 그림에서 보여주고 있습니다.

4 UPS를 랙의 원하는 위치에 설치할 적당한 구멍을 레일에서 선택합니다.

레일은 UPS 또는 EBM에 할당된 2U(또는 2700/2300W UPS 모델의 경우 3U) 공간의 바닥에 위치해야

합니다.

5 "FRONT"라고 표시된 레일의 좌우단이 안쪽을 향하도록 합니다.

148

|

설치및시동

6 다음과 같이 레일을 랙에 부착하십시오.

레일 후단이 수직 랙 플랜지(rack flange)에 완전히 안착되고 고리 걸쇠(hook latch)가 제

자리에 잠겨지도록 맞춥니다.

레일을 앞으로 당깁니다.

레일 전단이 수직 랙 플랜지에 완전히 자리잡고 고리 걸쇠가 제자리에 잠겨지도록 밉니다.

캐비닛 설치하기

7 캐비닛을 랙으로 밀어 넣습니다. 다른 캐비닛에 대해서도 같은 방법으로 고정하십시오.

설치및시동

|

149
