Lietuviškai | 261

– Ant sienos A pažymėkite lazerio linijos vidurį

– tašką III (statmenai virš arba po taško I).

– Skirtumas d ant sienos A pažymėtų abiejų

d

taškų I ir III rodo faktinę matavimo prietaiso

nuokrypą nuo horizontalės.

2 m

Didžiausią leistiną nuokrypą d

max

apskaičiuokite

pagal šią formulę:

d

max

= dvigubas atstumas tarp sienų x 0,3 mm/m

Pavyzdžiui: kai atstumas tarp sienų 5 m, didžiau-

sia leistina nuokrypa yra

d

max

=2x5mx0,3mm/m=3mm. Pažymėti

taškai vienas nuo kito turi būti nutolę ne didesniu

kaip 3 mm atstumu.

– Pastatykite matavimo prietaisą kitoje durų

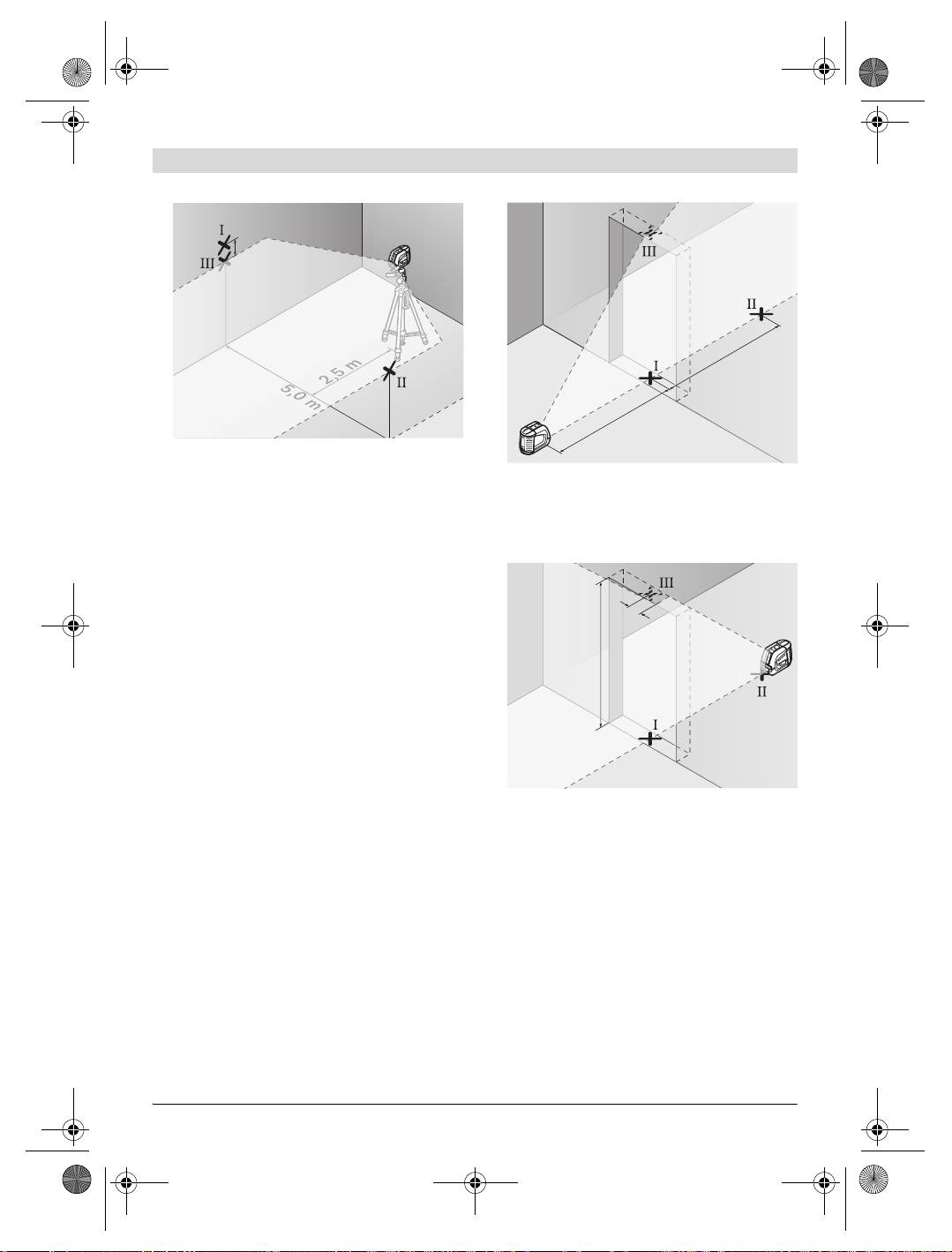

Vertikalios linijos niveliavimo tikslumo

angos pusėje tiesiai po tašku II. Palaukite, kol

patikrinimas

matavimo prietaisas susiniveliuos, ir nukreip-

Norint atlikti patikrinimą, reikia durų angos, nuo

kite vertikalią lazerio liniją taip, kad jos vidu-

kurios (ant tvirto pagrindo) abejose durų pusėse

rys eitų tiesiai per taškus I ir II.

yra vietos ne mažiau kaip 2,5 m.

– Skirtumas d tarp taško III ir ant viršutinio

– Pastatykite matavimo prietaisą 2,5 m atstu-

durų angos krašto pažymėto lazerio linijos

mu nuo durų angos ant tvirto, lygaus pagrin-

vidurio yra faktinė matavimo prietaiso

do (ne ant stovo). Palaukite, kol matavimo

nuokrypa nuo vertikalės.

prietaisas, esant kryžminių linijų režimui,

– Išmatuokite durų angos aukštį.

susiniveliuos, ir nukreipkite lazerio linijas į

Didžiausią leistiną nuokrypą d

max

apskaičiuokite

durų angą.

pagal šią formulę:

d

max

= dvigubas durų angos aukštis x 0,3 mm/m

Pavyzdžiui: jei durų angos aukštis 2 m, maksimali

nuokrypa gali būti

d

max

= 2 x 2 m x 0,3 mm/m = 1,2 mm. Pažymėti

taškai vienas nuo kito turi būti nutolę ne didesniu

kaip 1,2 mm atstumu.

2,5 m

2,5 m

– Vertikalios lazerio linijos vidurį pažymėkite

ant durų angos grindų (taškas I), 5 m atstu-

mu kitoje durų angos pusėje (taškas II) bei

ant viršutinio durų angos krašto (taškas III).

Bosch Power Tools 1 609 929 S02 | (19.3.09)

OBJ_BUCH-817-004.book Page 262 Thursday, March 19, 2009 12:32 PM

262 | Lietuviškai

Darbas su lazerio spindulio imtuvu

Darbo patarimai

(pap. įranga) (žr. pav. G)

f Visada žymėkite tik lazerio linijos vidurį.

Esant nepalankioms oro sąlygoms (šviesi

Kintant atstumui lazerio linijos plotis taip pat

aplinka, tiesioginiai saulės spinduliai) ir jei reikia

kinta.

matuoti didesniu atstumu, kad geriau surastu-

Darbas su reguliavimo plokštele

mėte lazerio linijas, naudokite lazerio spindulio

imtuvą 21. Dirbdami su lazerio spindulio imtuvu,

Su matavimo plokštele 12 matavimo prietaisą

įjunkite pulsavimo funkciją (žr. „Pulsavimo

galite nukreipti pagal atskaitos liniją arba nuk-

funkcija“, 258 psl.).

reipti lazerio liniją 45° arba 90° kampu atskai-

tos linijos atžvilgiu.

Akiniai lazeriui matyti (pap. įranga)

Matavimo prietaiso sriegį, skirtą prietaisui prie

Šie akiniai išfiltruoja aplinkos šviesą, todėl akys

stovo tvirtinti, 6 įstatykite ant kaiščio 16, esan-

geriau pastebi raudoną lazerio spindulį.

čio ant reguliavimo plokštelės. Prietaisą ant re-

f Nenaudokite lazerio matymo akinių kaip

guliavimo plokštelės padėkite taip, kad vertikali

apsauginių akinių. Specialūs lazerio matymo

lazerio linija (priklausomai nuo norimo kampo)

akiniai padeda geriau matyti lazerio spindulį,

eitų per nukreipimo žymės 13, 14 arba 15 vidurį.

tačiau jokiu būdu nėra skirti apsaugai nuo

Reguliavimo plokštelę 12, naudodamiesi atitin-

lazerio spindulių poveikio.

kamomis nukreipimo linijomis 13, 14 arba 15,

f Nenaudokite lazerio matymo akinių vietoje

nukreipkite į norimą atskaitos liniją.

apsauginių akinių nuo saulės ir nedėvėkite

Darbas su matavimo lentele (pap. įranga)

vairuodami. Lazerio matymo akiniai tinkamai

(žr. pav. E–F)

neapsaugo nuo ultravioletinių spindulių ir

apsunkina spalvų matymą.

Naudojant matavimo lentelę 20, lazerio spindulį

galima perkelti ant grindų arba ant sienos ir

pažymėti aukščio atžymas.

Naudojimo pavyzdžiai (žr. pav. H–K)

Naudojant kvadratinį nulinį laukelį ir skalę,

Grindų plokščių klojimas 45° kampu

galima išmatuoti nuokrypį nuo pageidaujamo

(žiūr. pav. J)

aukščio ir pažymėti jį kitose vietose. Tuomet

nereikia tiksliai sureguliuoti prietaiso norimame

Matavimo prietaiso sriegį, skirtą prietaisui prie

perkelti aukštyje.

stovo tvirtinti, 6 įstatykite ant kaiščio 16, esančio

ant reguliavimo plokštelės. Padėkite prietaisą ant

Matavimo lentelė 20 yra padengta šviesą atspin-

reguliavimo plokštelės 12 vidurinės iškylos taip,

dinčia danga, kad pagerintų lazerio spindulio

kad vertikali lazerio linija eitų per nukreipimo žy-

matomumą didesniame nuotolyje ar esant stip-

mės 15 vidurį. Reguliavimo plokštelės nukreipimo

riai saulės šviesai. Ryškumo padidėjimo efektas

žymę 13 arba 14 nukreipkite pagal atskaitos liniją.

yra pastebimas tiktai žiūrint nuo prietaiso

pusės, todėl žvilgsnį į matavimo lentelę nukreip-

Prietaisui veikiant kryžminių linijų arba vertikaliu

kite išilgai lazerio spindulio.

režimu, vertikali linija ant grindų rodo 45° kampą

kaip atskaitos liniją. Nukreipkite grindų plokštes

Naudojimas su trikoju stovu (pap. įranga)

pagal šią liniją.

Ant stovo prietaisas stovi stabiliai ir juo galima

reguliuoti prietaiso aukštį. Matavimo prietaiso

jungtį, skirtą prietaisui prie stovo tvirtinti, 6

įstatykite ant stovo 1/4" sriegio ir tvirtai

užveržkite stovo fiksuojamuoju varžtu.

1 609 929 S02 | (19.3.09) Bosch Power Tools

OBJ_BUCH-817-004.book Page 263 Thursday, March 19, 2009 12:32 PM

Lietuviškai | 263

Grindų taško perkėlimas ant lubų (lotavimas)

Teiraudamiesi informacijos ir užsakydami

(žiūr. pav. K)

atsargines dalis, būtinai nurodykite dešimtženklį

Per tašką, kurį norite perkelti ant lubų, nubrėž-

gaminio numerį, nurodytą prietaiso firminėje

kite dvi stačiu kampu susikertančias linijas. Ant

lentelėje.

linijų susikirtimo taško padėkite reguliavimo

Remonto atveju matavimo prietaisą atsiųskite

plokštelę 12 ir naudodamiesi pagalbinėmis nuk-

apsauginiame krepšyje 17 arba lagamine 18.

reipimo žymėmis 13 bei 14 nukreipkite ją ant

linijų susikirtimo taško.

Papildoma įranga

Matavimo prietaiso sriegį, skirtą prietaisui prie

stovo tvirtinti, 6 įstatykite ant kaiščio 16, esan-

Apsauginis krepšys 17 . . . . . . . . . 1 609 203 X77

čio ant reguliavimo plokštelės. Padėkite prie-

Lagaminas 18 . . . . . . . . . . . . . . . . 2 605 438 682

taisą ant vienos iš dviejų reguliavimo plokštelės

Akiniai lazeriui matyti 19 . . . . . . . 2 607 990 031

išorinių iškylų taip, kad vertikali lazerio linija eitų

per atitinkamos nukreipimo žymės 13 arba 14

Matavimo lentelė su kojele 20 . . . 2 607 002 195

vidurį. Pasirinkite vertikalų režimą ir ant lubų

Lazerio spindulio imtuvas 21 . . . . 0 601 069 100

pažymėkite linijos, kuri eina virš matavimo prie-

Statybinis stovas BS 150 . . . . . . . 0 601 096 974

taiso, vidurį.

Universalusis laikiklis BM 1 . . . . . 0 601 015 A00

Pasukite matavimo prietaisą ant reguliavimo

plokštelės 90°. Stebėkite, kad reguliavimo

Teleskopinis strypas BT 350 . . . . 0 601 015 B00

plokštelės nepastumtumėte. Prietaisui susinive-

liavus pažymėkite vertikalios ir ką tik nubrėžtos

linijos susikirtimo tašką. Abiejų linijų susikirtimo

Klientų aptarnavimo skyrius ir klientų

taškas ir yra perkeltas statmens taškas.

konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus

į klausimus, susijusius su jūsų gaminio remontu,

Priežiūra ir servisas

technine priežiūra bei atsarginėmis dalimis.

Detalius brėžinius ir informaciją apie atsargines

Priežiūra ir valymas

dalis rasite čia:

www.bosch-pt.com

Matavimo prietaisą laikykite ir transportuokite

Bosch klientų konsultavimo tarnybos specialis-

tik apsauginiame krepšyje 17 arba lagamine 18.

tai mielai jums patars gaminių ir papildomos

Matavimo prietaisas visuomet turi būti švarus.

įrangos pirkimo, naudojimo bei nustatymo klau-

Nepanardinkite matavimo prietaiso į vandenį ir

simais.

kitokius skysčius.

Lietuva

Visus nešvarumus nuvalykite drėgnu minkštu

Bosch įrankių servisas

skudurėliu. Negalima naudoti jokių aštrių

Informacijos tarnyba: +370 (037) 713350

plovimo priemonių ir skiediklių.

ļrankių remontas: +370 (037) 713352

Paviršius ties lazerio spindulio išėjimo anga valy-

Faksas: +370 (037) 713354

kite reguliariai. Atkreipkite dėmesį, kad po

El. paštas: service-pt@lv.bosch.com

valymo neliktų prilipusių siūlelių.

Jei, nepaisant kruopščios gamybos ir patikrini-

mo, matavimo prietaisas sugestų, jo remontas

turi būti atliekamas įgaliotose Bosch elektrinių

įrankių remonto dirbtuvėse. Patys neatidarykite

matavimo prietaiso.

Bosch Power Tools 1 609 929 S02 | (19.3.09)

OBJ_BUCH-817-004.book Page 264 Thursday, March 19, 2009 12:32 PM

264 | Lietuviškai

Šalinimas

Matavimo prietaisai, papildoma įranga ir pakuo-

tė turi būti surenkami ir perdirbami aplinkai

nekenksmingu būdu.

Tik ES šalims:

Nemeskite matavimo prietaisų į

buitinių atliekų konteinerius!

Pagal Europos direktyvą

2002/96/EB dėl elektros ir

elektroninės įrangos atliekų ir šios

direktyvos perkėlimo į nacionalinę

teisę aktus, naudoti nebetinkami matavimo

prietaisai turi būti surenkami atskirai ir

perdirbami aplinkai nekenksmingu būdu.

Akumuliatoriai/baterijos:

Nemeskite akumuliatorių ir baterijų į buitinių at-

liekų konteinerius, ugnį ar vandenį. Akumuliato-

riai ir baterijos turi būti surenkami ir perdirbami

arba šalinami nekenksmingu aplinkai būdu.

Tik ES šalims:

Susidėvėję akumuliatoriai ir akumuliatoriai su

defektais turi būti perdirbti pagal Direktyvos

91/157/EEB reikalavimus.

Galimi pakeitimai.

1 609 929 S02 | (19.3.09) Bosch Power Tools

OBJ_BUCH-817-004.book Page 265 Thursday, March 19, 2009 12:32 PM

中文 | 265

cn

安全规章

f 激光辨识镜不可以充当防护眼镜。 戴上激光辨识镜

之后，可以帮助您辨识激光，它并不能保护您免受

务必详细阅读说明书上的所有指示，如此

激光辐射伤害。

才能够安全而且有把握地操作仪器。切勿

f 不可以使用激光辨识镜充当太阳眼镜，也不可以戴

涂抹或遮盖了仪器上的警戒牌。 请妥善保

着激光辨识镜上街。 激光辨识镜不具备防护紫外线

存本说明书。

的功能，并且会减弱您对颜色的识别能力。

f 注意 – 如果未按照本说明书中的指示操作仪器，未

f 本仪器只能交给合格的专业人员修理，而且只能使

使用本说明书推荐的调整装备，或者使用本仪器进

用原厂的备件。 如此才能够确保仪器的安全性能。

行其它的用途，都可能导致危险的辐射爆炸。

f 不可以让儿童在无人监护的情况下使用激光测量仪。

f 本仪器上贴着一块英文的警戒牌 （参考仪器详解图

他们会因为不留心而扰乱旁人的视线。

上，以号码 10 标示的部位）。

f 不要在易爆环境，如有易燃液体、气体或粉尘的环

境下操作测量仪器。 测量仪器内可能产生火花并点

燃粉尘和气体。

功能解说

f 使用机器之前，先把附带的贴纸 （以贵国语言书写

请翻开标示了仪器图解的折叠页，阅读本说明书时必须

的贴纸）贴在英文标示上。

翻开折叠页参考。

不可以把激光光束指向人或动物，本身

也不要直视激光光束。 本测量仪投射的

按照规定使用仪器

是符合 IEC 60825-1 标准的 2 级激光。

它会扰乱旁人的视觉能力。

本测量仪适合测量和检验水平线、垂直线。

Bosch Power Tools 1 609 929 S02 | (19.3.09)

OBJ_BUCH-817-004.book Page 272 Thursday, March 19, 2009 12:32 PM

272 | 中文

维修和服务

顾客服务处和顾客咨询中心

本公司顾客服务处负责回答有关本公司产品的修理，维

维修和清洁

护和备件的问题。以下的网页中有爆炸图和备件的资料：

储存和搬运测量仪器时，务必把仪器放入保护套 17 及

www.bosch-pt.com

提箱 18 中。

博世顾客咨询团队非常乐意为您解答有关购买，使用和

设定本公司产品及附件的问题。

测量仪器必须随时保持清洁。

有关保证，维修或更换零件事宜，请向合格的经销商查

不可以把仪器放入水或其它的液体中。

询。

使用潮湿，柔软的布擦除仪器上的污垢。不可以使用洗

中国大陆

涤剂或溶剂清洁仪器。

博世电动工具 （中国）有限公司

务必定期清洁激光出口，清洁时不可以在出口残留绒

中国 浙江省 杭州市

毛。

滨江区滨康路 567 号

虽然本公司生产的仪器在出厂之前都经过严格的品质检

邮政编码：310052

验， 如果仍然发生故障，请将仪器 交给博世电动工具公

免费服务热线： 800 820 8484

司授权的客户服务处修理。 不可以擅自打开测量仪器。

传真： +86 571 8777 4502

电邮：service.hz@cn.bosch.com

查询和订购备件时，务必提供仪器铭牌上标示的 10 位

电话：+86 571 8777 4338

数物品代码。

传真：+86 571 8777 4502

送修时务必把测量仪器装入保护套 17 及提箱 18 中。

电邮：service.hz@cn.bosch.com

www.bosch-pt.com.cn

附件

羅伯特 x 博世有限公司

香港北角英皇道 625 號 21 樓

保护套 17 . . . . . . . . . . . . . . . . . . . . . . . . . . 1 609 203 X77

客戶服務熱線：+852 (21) 02 02 35

提箱 18 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 605 438 682

傳真：+852 (25) 90 97 62

電郵：info@hk.bosch.com

激光辨识镜 19 . . . . . . . . . . . . . . . . . . . . . . 2 607 990 031

網站：www.bosch-pt.com.cn

带脚架的测量板 20 . . . . . . . . . . . . . . . . . . 2 607 002 195

制造商地址：

激光接收器 21 . . . . . . . . . . . . . . . . . . . . . . 0 601 069 100

罗伯博世有限公司

工地用三脚架 BS 150 . . . . . . . . . . . . . . . 0 601 096 974

营业范围电动工具

邮箱号码 100156

通用支撑 BM 1 . . . . . . . . . . . . . . . . . . . . . 0 601 015 A00

70745 Leinfelden-Echterdingen （莱菲登 - 艾希德登）

伸缩杆 BT 350 . . . . . . . . . . . . . . . . . . . . . . 0 601 015 B00

Deutschland （德国）

处理废弃物

必须以符合环保要求的方式回收再利用损坏的仪器，附

件和包装材料。

充电电池 / 电池：

不可以把损坏的仪器丢弃在一般的家庭垃圾，火焰或水

中。请收集损坏的充电电池 / 电池，并把它们送往资源

回收中心处理，或者用符合环保要求的方式清除损坏的

充电电池 / 电池。

保留修改权。

1 609 929 S02 | (19.3.09) Bosch Power Tools

OBJ_BUCH-817-004.book Page 273 Thursday, March 19, 2009 12:32 PM

中文 | 273

tw

安全規章

f 激光辨識鏡不可以充電防護眼鏡。 戴上激光辨識鏡

之后，可以幫助您辨識激光，它並不能保護您免受

務必詳細閱讀說明書上所有的指示，如此

激光輻射傷害。

才能夠安全而且有把握地操作儀器。 切勿

f 不可以使用激光辨識鏡充當太陽眼鏡，也不可以戴

涂抹或遮蓋了儀器上的警戒牌。 請妥善保

著激光辨識鏡上街。 激光辨識鏡不具備防止紫外線

存本說明書。

功能，而且會減弱您對顏色的辨識能力。

f 注意 – 如果未按照本說明書中的指示操作儀器，

f 本測量儀只能交給合格的專業人員修理，而且只能

未使用本說明書推薦的調整裝備，或者使用本儀器

使用原廠的備件。 如此才能夠確保儀器的安全性能。

進行其它的用途，都可能導致危險的輻射爆炸。

f 本儀器上貼著一塊英文的警戒牌 （參考儀器詳解圖

f 不可以讓兒童在無人監護的情況下使用激光測量儀。

上，以號碼 10 標示的部位）。

他們可能會因為輕心而擾亂旁人的視線。

f 不要在易爆環境，如有易燃液體、氣體或粉塵的環

境下操作測量儀器。 測量儀器內可能產生火花並點

燃粉塵和氣體。

功能解說

f 使用儀器之前先把附帶的貼紙 （以貴國語言書寫的

貼紙） 貼在英文標示上。

請翻開標示了儀器圖解的折疊頁，閱讀本說明書時必須

翻開折疊頁參考。

不可以把激光光束指向人或動物，本身

也不要直視激光光束。 本測量儀投射的

按照規定使用機器

是符合 IEC 60825-1 標準的 2 級激光。

它會擾亂旁人的視覺能力。

本測量儀適合測量和檢驗水平線、垂直線。

Bosch Power Tools 1 609 929 S02 | (19.3.09)

OBJ_BUCH-817-004.book Page 274 Thursday, March 19, 2009 12:32 PM

274 | 中文

技術性數據

交叉線激光水平儀

GLL 2-50

Professional

物品代碼

3 601 K63 1..

測量範圍

– 一般標準

20 米

– 使用脈沖功能

15 米

– 使用激光接收器

50 米

找平精度

± 0,3 毫米 / 米

一般自動測平範圍

± 4°

典型的找平時間

<4 秒

工作溫度範圍

–10 °C ... +50 °C

儲藏溫度範圍

–20 °C ... +70 °C

最大相對空氣濕度

90 %

激光等級

2

激光種類 635 納米 , <1 豪瓦

C

6

1

最短的脈沖時間 1/1600 秒

三腳架接頭

1/4"

電池 3x1,5伏特 LR6 (AA)

操作時間約

12 小時

約幾分鐘後自動切斷電源

30 分 鐘

重量符合 EPTA-Procedure 01/2003

0,45 公斤

尺寸 118 x 57 x 89 毫米

保護種類

IP 54 （防灰塵和防水花）

請認清儀器銘牌上的物品代碼。儀器在銷售市場上沒有統一的商品名稱。

儀器銘牌上的序列號碼 （儀器詳解圖上標示 9 的位置）便是儀器的識別碼。

1 609 929 S02 | (19.3.09) Bosch Power Tools

OBJ_BUCH-817-004.book Page 275 Thursday, March 19, 2009 12:32 PM

中文 | 275

插圖上的機件

正式操作

機件的編號和儀器詳解圖上的編號一致。

操作

1 激光放射口

2 脈沖功能顯示燈

f 不可以讓濕氣滲入儀器中，也不可以讓陽光直接照

3 脈沖功能鍵

射在儀器上。

4 操作功能轉換鍵

f 儀器不可以曝露在極端的氣候下，也不可以把儀器

5 電池的顯示燈

放在溫差相當大的環境中。 例如儀器不可以長期放

6 1/4 英寸的三腳架接頭

置在汽車中。如果儀器先后曝露在溫差相當大的環

境中，必須先等待儀器的溫度恢復正常後再使用儀

7 起停開關

器。如果儀器曝露在極端的氣候下或溫差相當大的

8 電池盒蓋

環境中，會影響儀器的測量準確度。

9 序列號碼

f 避免強烈撞擊測量儀器，勿讓儀器掉落地面。 如果

10 激光警戒牌

測量儀曾經遭受強烈的外來沖撞，必須在使用儀器

11 電池盒蓋的固定扳扣

之前先檢查儀器的 測量精度 （參考 " 找平精度 "）。

12 找準片*

f 搬運儀器之前必須先關閉儀器。 關機後擺動零件會

13 找準片上的 0 度找準缺口

被鎖定，否則擺動零件可能因為強烈的震動而受損。

14 找準片上的 90 度找準缺口

15 找準片上的 45 度找準缺口

開動 / 關閉

16 找準片上的銷釘

開動 測量儀器，把起停開關 7 推移到 "on" 位置

17 保護套*

（不使用自動找平功能操作儀器時），或 "on" 位置

18 提箱*

（使用自動找平功能操作儀器時）。開機後測量儀器馬

19 激光辨識鏡*

上從激光放射口 1 投射出激光線段。

20 帶腳架的測量板*

f 不可以把激光指向人或動物，您本人也不可以直視

21 激光接收器*

激光。就算您與激光之間尚有一段距離，也不可以

*插圖中或說明書中提到的附件，并不包含在正常的供貨範圍中。

忽視激光的傷害力。

關閉 測量儀器，把起停開關 7 推移到 "off" 位置。關閉

儀器後，儀器的擺動單元會被鎖定。

安裝

關閉儀器的自動關機功能

安裝 / 更換電池

在操作 30 分鐘後，測量儀器會自動關閉。為了關閉儀

只能使用堿性錳電池。

器的自動關機功能，在開動儀器時得按住操作功能轉換

打開電池盒蓋 8 時，必須先朝著箭頭的方向推移電池盒

鍵 4，並在 3 秒鐘後放開按鍵。如果自動關機功能被關

蓋的扳扣 11，接著再拿下盒蓋。安裝好電池。根據電池

閉了，激光線段會在 3 秒鐘後快閃一下。

盒內的圖案安裝電池，請注意正確的極性位置。

f 看管好已經開動的儀器。使用完畢後務必隨手關閉

如果電池的顯示燈 5 閃爍紅燈，便需要更換電池。

儀器。 激光可能擾亂旁人的視線。

務必同時更換所有的電池。請使用同一制造廠商，容量

啟動儀器的自動關機功能時，先關閉儀器並再度開動儀

相同的電池。

器 （不必按住操作功能轉換鍵 4）。

f 如果長期不使用測量儀，必須從測量儀器中取出電

池。 經過長期擱置，電池會腐蝕或自行放電。

Bosch Power Tools 1 609 929 S02 | (19.3.09)

OBJ_BUCH-817-004.book Page 276 Thursday, March 19, 2009 12:32 PM

276 | 中文

不使用自動找平功能時的測量工作 （參考插圖 D）

操作方式 ( 參考插圖 A–D)

不使用自動找平功能測量時必須把起停開關 7 推移到

本測量儀具備了三種測量功能，您可以隨時轉換測量功

"on" 的位置。測量時如果不使用自動找平功能，激

能 :

光束會保持在閃爍的狀態。

– 水平找平 "

–": 會產生水平激光束，

關閉了自動找平功能後，便可以把測量儀拿在手上，或

– 垂直找平 "l": 會產生垂直激光束，

者放在合適的底墊上操作。進行交叉測量時，水平激光

– 交叉找平 "+": 會產生一道水平和一道垂直的激光

束和垂直激光束的交叉角便不會被強制成 90 度。

束。

開動儀器後，測量儀是設定為交叉找平。按下操作功能

轉換鍵 4 後能夠改變儀器的測量功能。

找平精度

進行以上三種測量方式時，可以開動自動找平功能或關

影響精度的因素

閉自動找平功能。

操作環境的溫度是最大的影響因素。尤其當溫度從地面

脈沖功能

朝著天花板逐漸改變時，極可能改變激光束的投射方向。

使用激光接收器 21 時，不管選擇何種測量方式，都必

由于接近地面的溫差最大，所以當測量距離超過 20 米

須開啟脈沖功能。

時最好把測量儀安裝在三腳架上，另外盡可能把測量儀

啟動脈沖功能後，激光線段會以極高的頻率閃爍，這樣

器放置在測量場所的中央。

激光接收器 21 才能夠接收儀器投射出的激光。

除了外來的影響因素之外，儀器本身的狀況 （例如 儀

按下按鍵 3 可以開動脈沖功能。 啟動脈沖功能之后顯示

器摔落了或遭受強烈撞擊）也會影響找平精度。所以操

燈 2 會亮起綠光。

作儀器之前，一定要先檢查儀器的精度。

就肉眼而言，在啟動脈沖功能之后，激光線段的辨識程

先檢查水平激光束的高度精度及找平精度，然后再檢查

度會降低。因此不使用激光接收器時，最好重新按下按

垂直激光束的找平精度。

鍵 3 來關閉脈沖功能。關閉脈沖功能之后顯示燈 2 會熄

如果在檢查時發現測量儀器的偏差超過最大極限。必須

滅。

把儀器交給博世顧客服務處修理。

自動找平功能

使用自動找平功能進行測量 （參考插圖 C）

把測量儀器放置在水平、堅固的底墊上。或者把儀器固

定在一般的三腳架上。

使用自動找平功能測量時必須把起停開關 7 推到

"on" 的位置。

自動找平功能能夠校平小的起伏，它的校平範圍在

±4

度之間。只要激光束不再閃爍，則表示測量儀已經完成

找平的工作。

如果儀器無法自動找平，例如儀器的放置位置的水平傾

斜度超過 4 度，激光束會持續閃爍，此時必須把儀器移

動到平坦的水平的位置上，並且靜待儀器自動找平。

如果在測量中途踫了儀器或移動了儀器，儀器會重新自

動找平。此時，最好拿一個基準點重新檢查水平激光束

和垂直激光束的位置，以避免測量錯誤。

1 609 929 S02 | (19.3.09) Bosch Power Tools

中文 | 277

檢查水平激光束的高度精度

針對這項檢查，您必須找一段無障礙物的 5 米長線段，

A

180˚

B

而且該測量線段必須介于兩面牆 A 和 B 之間。

– 把測量儀安裝在三腳架上，並把三腳架擺在靠近牆

d

A 的位置，或者把儀器放置在靠近牆的堅實、平坦

的地面上。開動測量儀，並選擇有自動找平功能的

交叉測量。

A

B

– 把測量儀旋轉 180 度，但是不可改變測量儀的高

度。調整測量儀，讓垂直方向的激光束穿過牆 A 的

點 I。讓測量儀找平，並且在牆 A 的激光束交叉點上

做記號 （點 III）。

– 牆 A 上點 I 和點 III 的差距 d，便是測量儀的實際高

度偏差。

5 m

您可以使用以下的公式計算最大的許可偏差 d

:

– 把激光束對準比較靠近的牆 A，並讓測量儀找平。

max

d

找出激光束在牆上的交叉點，並在該點的中心位置

max

= 兩倍的牆壁間距 x0,3毫米 / 米

範例 : 如果牆壁的間距為 5 米，那麼最大的許可偏差

打上記號 （點 I）。

d

max

=2x5米 x0,3毫米 / 米 =3毫米。所以記號之間

的距離，不可以超過 3 毫米。

A

B

180˚

檢查水平方向的激光束的找平精度

針對這項檢驗，您需要一個無障礙物的 5x5 米空曠場

地。

– 把測量儀擺放在堅固、平坦，而且到牆 A 和牆 B 等

距的位置上。讓測量儀在水平方向找平。

– 把測量儀旋轉 180 度，讓儀器找平。找出激光束在

牆 B 上的交叉點，並在該點的中心位置打上記號

（點 II）。

– 把儀器移近牆 B （無須旋轉測量儀），開動測量儀，

並讓儀器找平。

A

B

2,5 m

– 在距離測量儀 2,5 米處的牆上尋找激光束的投射點，

並在該點的中心打上記號 （牆 A 上的記號為點 I，
