Manual for Bosch HBG43T420

background image

*5430003323*

5430003323 920613

Û

 Instrucciones de montaje

Ø

 Montageanleitung

Ú

 Installation instructions

Þ

 Notice de montage

â

 Istruzioni per il montaggio

é

 Installatievoorschrift

×

 Monteringsvejledning

ì

 Instruções de montagem

Ù

Οδηγίες

εγκατάστασης

ó

 Monteringsanvisning

î

Инструкция

по

монтажу

ë

 Instrukcja monta

ż

u

ô

 Montaj k

ı

lavuzu

á

 Szerelési útmutató

%

&

PLQ

PLQ

%

PLQ

(

PLQ

'

PLQ

PLQ

background image

es

Û

 Ins trucc iones de m ontaje

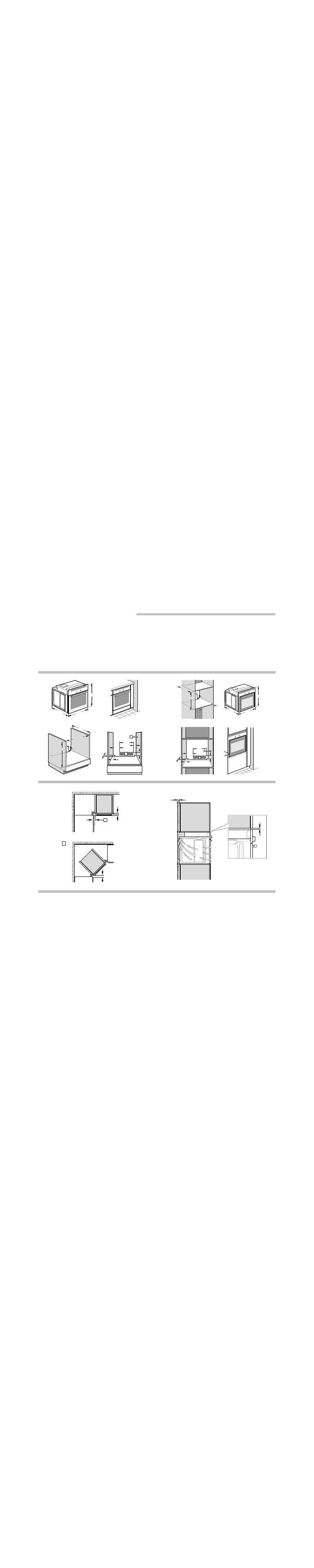

Prepararación del mueble: figura 1

En los muebles de empotramiento, los chapados y los

revestimientos de plástico deben haber sido realizados con

un adhesivo termorresistente de 90 ºC para la parte interior

del mueble (donde se va a colocar el horno) y de 70 ºC para

los muebles colindantes (situados al lado del horno). Si los

chapados y revestimientos de plástico o el adhesivo no son

suficientemente resistentes al calor, los muebles pueden

deformarse o quemarse. En este caso, el fabricante del horno

no se hace responsable de los daños ocasionados en el

mueble.

Los cortes en el mueble deben hacerse antes de la

instalación del horno. Elimine las virutas, puede afectar al

funcionamiento de los componentes del horno.

La caja de conexiones del horno debe encontrarse en la zona

de la superficie sombreada

B

 o en una zona que no interfiera

en el montaje del horno.

Los muebles que no sean fijos hay que sujetarlos a la pared

con un ángulo convencional

C

.

El mueble donde se va a colocar el horno requiere una

abertura de ventilación en su base.

Si el horno se monta debajo de una placa de cocción, seguir

las instrucciones de montaje de ésta.

Colocar el horno en un armario alto: figura 2

El montaje del horno también es posible realizarlo en un

armario alto.

Para la ventilación del horno debe quedar una abertura de

20 mm aproximadamente entre la balda inferior y la pared de

apoyo y otra abertura de 20 mm entre la balda superior y la

pared de apoyo.

Se recomienda que deje entre la balda superior e inferior una

distancia de 590 mm para conseguir un correcto sistema de

aireación. Esta distancia se puede aumentar hasta 595 mm si

desea que el sistema de aireación sea mayor del

recomendado.

Los hornos con puerta de carro deben montarse de tal modo

que las bandejas del horno puedan ser retiradas sin problemas.

Montaje del horno en una esquina: figura 3

En el caso de montar el aparato en una esquina, se deben tener

en cuenta las dimensiones de la figura

D

. Se recomienda que

para las medidas de la figura

E

 se tenga en cuenta la anchura

de la parte delantera del mueble y del asa.

Conectar el horno a la red

Antes de usar el aparato por primera vez, usted tiene que

estar seguro de que su casa tiene una conexión de tierra y

cumple todas las normas de seguridad aplicables. La

instalación de su aparato tiene que ser hecha por un técnico

especialista autorizado. Son aplicables tanto las

disposiciones de la compañía de suministro eléctrico

regional, como las disposiciones nacionales.

El uso de este aparato sin la conexión de tierra o con una

instalación incorrecta puede causar, aunque en circunstancias

muy poco probables, daños serios (lesiones personales y

muerte por electrocución). El fabricante no se hace

responsable del funcionamiento inadecuado y de los posibles

daños motivados por instalaciones eléctricas no adecuadas.

Durante todas las operaciones de montaje, el horno no debe

estar conectado a la red.

El horno se corresponde con la clase de protección I y sólo

debe funcionar con una conexión con toma de tierra.

El cable de conexión a la red eléctrica debe ser del tipo

H05 V V-F 3G 1,5 mm² o superior.

El cable de color amarillo y verde, que se utiliza para la

conexión a tierra, deberá conectarse en primer lugar y ser más

largo que los demás.

Para cumplir con las disposiciones de seguridad habituales

debe preverse, por parte del instalador, un interruptor de

corte de todos los polos con una abertura de contacto de por

lo menos 3 mm. Esto no es necesario en caso de la conexión

a través de un enchufe, si éste es accesible para el usuario, y

está conectado a tierra.

La protección contra el contacto manual debe garantizarse

mediante el montaje.

Debe conectar el horno teniendo en cuenta la tensión de

conexión que se indica en la placa de características del

horno.

Para conectar el aparato debe colocarlo delante del mueble.

El cable de conexión debe ser lo suficientemente largo para

poder ser conectado.

¡Atención! observe que el cable de conexión no queda

atrapado durante la instalación y que tampoco entra en

contacto con partes calientes del horno.

Cualquier manipulación del aparato, incluyendo el cambio o

instalación del cable de alimentación debe ser realizado por

el Servicio Técnico.

Colocar el horno en el mueble: figura 4

En hornos con puerta carro, se debe quitar la puerta.

Introduzca, empujando, completamente el aparato, en el

hueco previso del mueble. Preste atención a que le cable no

sea pelado por alguna arista del horno, que no toque partes

calientes y que no pase por la parte inferior del horno.

Centrar el horno en le mueble y sujetar con los

tornillos (4x25) que se adjuntan.

Si se ha construido el mueble de acuerdo con las medidas

que facilitamos, quedará una rendija en la parte superior del

horno. No tape esta rendija con listones de madera para

permitir una adecuada ventilación.

Entre el aparato y los muebles colindantes (situados al lado

de horno) debe haber al menos 5 mm de distancia.

Desmontar

Desconecte el horno de la red eléctrica. Afloje los tornillos de

fijación del horno al mueble. Levante ligeramente el horno y

sáquelo totalmente del mueble.

PLQ

background image

de

Ø

 M ontageanleitung

Vorbereitung des Möbelstücks: Abb. 1

Bei den Einbaumöbeln müssen die Kleber von Furnieren und

Verkleidungen aus Kunststoff im Inneren des Möbelstücks (an

dem der Backofen eingebaut werden soll) bis 90 ºC hitzebe-

ständig sein, an den anliegenden Möbelstücken (neben dem

Backofen) bis 70 ºC. Wenn die Furniere und Verkleidungen

aus Kunststoff oder der Kleber nicht genügend hitzebeständig

sind, können sich die Möbelstücke verformen oder angesengt

werden. In diesem Falle übernimmt der Hersteller des Back-

ofens keine Verantwortung für Schäden am Möbelstück.

Das Möbelstück muss vor dem Einbau des Backofens zuge-

schnitten werden. Beseitigen Sie Späne, sie können den

Betrieb von Komponenten des Backofens beeinträchtigen.

Die Anschlussdose für den Backofen muss sich im Bereich

der schraffierten Fläche

B

 oder in einem Bereich, in dem sie

den Einbau des Backofens nicht stören kann, befinden.

Wenn Möbel nicht fest fixiert sind, müssen sie an der Wand

mit einem konventionellen Winkel

C

 befestigt werden.

Das Möbelstück, in dem der Backofen eingebaut werden soll,

benötigt an der Unterseite eine Ventilationsöffnung.

Wird der Backofen unter einem Kochfeld montiert, befolgen

Sie bitte dessen Montageanweisungen.

Einbau des Backofens in einen Hochschrank:

Abb. 2

Es besteht auch die Möglichkeit, den Backofen in einen Hoch-

schrank einzubauen.

Für die Ventilation des Backofens muss zwischen dem unteren

Brett und der Stützwand eine Öffnung von ca. 20 mm gewahrt

bleiben und eine weitere Öffnung von 20 mm zwischen dem

oberen Brett und der Stützwand.

Es empfiehlt sich, zwischen dem oberen und unteren Brett einen

Abstand von 590 mm zu wahren, um ein tadelloses Belüftungs-

system zu erreichen. Dieser Abstand kann bis auf 595 mm ver-

größert werden, wenn ein größeres Belüftungssystem als

empfohlen gewünscht wird.

Backöfen mit Schubladentür müssen so eingebaut werden,

dass die Backbleche problemlos herausgenommen werden

können.

Einbau des Backofens in der Ecke: Abb. 3

Soll das Gerät in der Ecke eingebaut werden, so müssen die

Maße der Abb.

D

 berücksichtigt werden. Es empfiehlt sich, für

die Maße der Abb.

E

 die Breite der Möbelvorderseite sowie des

Griffs zu berücksichtigen.

Anschluss des Backofens an das Stromnetz

Vor der ersten Benutzung des Gerätes müssen Sie sicherstel-

len, dass Ihr Haus über eine Erdung verfügt und alle anwend-

baren Sicherheitsnormen eingehalten werden. Die Installation

Ihres Gerätes muss von einem autorisierten Fachtechniker

vorgenommen werden. Es müssen sowohl die Bestimmungen

der regionalen Stromversorgungsfirma wie auch die nationa-

len Bestimmungen beachtet werden.

Der Gebrauch dieses Gerätes ohne Erdung oder bei unsach-

gemäßer Installation kann, wenn auch nur unter sehr unwahr-

scheinlichen Umständen, ernsthafte Folgen nach sich ziehen

(Verletzungs- und Lebensgefahr durch Stromschlag). Der Her-

steller ist nicht verantwortlich für eine fehlerhafte Funktionswei-

se oder für mögliche Schäden durch unsachgemäßen

elektrischen Anschluss.

Bei allen Einbautätigkeiten muss der Backofen vom Stromnetz

getrennt sein.

Der Backofen entspricht der Schutzklasse I und darf nur bei

Anschluss an ein geerdetes Netz in Betrieb genommen wer-

den.

Das Stromverbindungskabel muss vom Typ H05 V V-

F 3G 1,5 mm² oder dicker sein.

Das gelb-grüne Kabel, das für die Erdung benutzt wird, muss

zuerst angeschlossen werden und länger als die anderen sein.

Zur Erfüllung der einschlägigen Sicherheitsvorschriften muss

der Installateur für eine allpolige Trennvorrichtung mit einer

Kontaktöffnung von mindestens 3 mm sorgen. Dies ist nicht

notwendig, falls die Verbindung mit einer Steckdose herge-

stellt wird, die für den Benutzer zugänglich ist und an eine

Erdung angeschlossen ist.

Der Schutz vor ungewolltem Stromkontakt muss durch die

Montage gewährleistet werden.

Beim Anschluss des Backofens muss die auf dem Typen-

schild des Backofens angegebene Anschlussspannung

berücksichtigt werden.

Für den Stromanschluss muss das Gerät vor das Möbelstück

gestellt werden. Das Verbindungskabel muss lang genug

sein, um angeschlossen werden zu können.

Achtung! Achten Sie darauf, dass das Verbindungskabel wäh-

rend des Einbaus nicht eingeklemmt wird und nicht mit heißen

Stellen des Backofens in Berührung kommt.

Alle Arbeiten am Gerät, auch ein Austausch oder die Anbrin-

gung eines Stromversorgungskabels, müssen vom Kunden-

dienst durchgeführt werden.

Einbau des Backofens in das Möbelstück: Abb. 4

Bei Backöfen mit Schubladentür muss die Tür entfernt wer-

den.

Schieben Sie das Gerät vollständig in die vorgesehene Öff-

nung des Möbelstücks. Achten Sie darauf, dass die Isolierung

des Kabels nicht durch eine Backofenkante beschädigt wird

und das Kabel nicht mit heißen Stellen in Berührung kommt

oder unter dem Backofen entlang geführt wird.

Zentrieren Sie den Backofen im Möbelstück und befestigen

Sie ihn mit den mitgelieferten Schrauben (4x25).

Wenn das Möbelstück nach unseren bereitgestellten Maßen

gefertigt worden ist, bleibt an der Oberseite des Backofens

eine Spalte frei. Decken Sie diese Spalte nicht mit Holzlatten

zu, um eine angemessene Ventilation zu ermöglichen.

Zwischen dem Gerät und den angrenzenden Möbelstücken

(neben dem Backofen) muss ein Abstand von mindestens

5 mm  gewahrt  sein.

Ausbau

Trennen Sie den Backofen vom Stromnetz. Lockern Sie die

Befestigungsschrauben zwischen dem Backofen und dem

Möbelstück. Heben Sie den Backofen leicht an und ziehen Sie

ihn komplett aus dem Möbelstück heraus.

en

Ú

 Installation instruc tions

Preparing the unit: figure 1

For the housing units, the sheets and plastic coatings must

have been completed using an adhesive which is heat-

resistant at 90 ºC for the unit interior (where the oven will be

positioned) and 70 ºC for the adjacent units (located to the

side of the oven). If the sheets and plastic coatings or the

adhesive do not have sufficient heat resistance, the units may

become deformed or burned. In this case, the oven

manufacturer cannot be held responsible for the damage

caused to the unit.

The units must be cut before installing the oven. Remove any

wood chippings as they could affect the working of the oven

components.

The oven connection box must be positioned in shaded

surface area

B

 or in an area where it does not interfere with

the oven assembly.

Any free-standing units must be fastened to the wall at the

normal angle

C

.

The oven housing unit requires a ventilation opening at the

base.

If the oven is fitted below a hob, follow the hob's assembly

instructions.

Fitting the oven in a high unit: figure 2

The oven can also be assembled in a high unit.

For ventilation, there should be a 20 mm gap approximately

between the lower shelf and supporting wall and another

20 mm gap between the upper shelf and supporting wall.

It is recommended that a gap of 590 mm is left between the

lower and upper shelf for proper ventilation. This gap could be

increased to 595 mm if you want greater ventilation than

recommended.

Ovens with a pull-out carriage door should be assembled so

that the baking trays can be easily removed.

Assembling the oven in a corner: figure 3

When assembling the appliance in a corner, the dimensions in

figure

D

 must be taken into account. It is recommended that for

the measurements in figure

E

, the width of the front part of the

unit and the handle are taken into account.

background image

Connecting the oven to the mains

Before using the appliance for the first time, you must check

that your house has an earth connection and fulfils all the

applicable safety standards. Your appliance must be installed

by an authorised technician. The requirements of the regional

power supply company and national ones apply.

The use of this appliance without an earth connection or when

not installed correctly can cause serious damage (personal

injury and death by electrocution), albeit this is highly unlikely.

The manufacturer accepts no responsibility for any malfunction

or damage which is caused by unsuitable electrical

installations.

The oven must be disconnected from the mains during all

assembly operations.

The oven has class I protection and should only be operated

with an earth connection.

The cable for connecting the oven to the mains must be

H05 V V-F 3G 1.5 mm² or higher.

The yellow and green colour cable, which is used for the earth

connection, should be connected first and should be longer

than the others.

To fulfil the normal safety requirements, the installation

technician should ensure that a cut-off switch is installed on all

poles with a contact opening of less than 3 mm. This is not

necessary if the appliance is connected via a plug, if this is

accessible to the user, and provided it is earthed.

The assembly must ensure protection against manual contact.

The oven must be connected taking into account the voltage

indicated on the oven's specifications plate.

To connect the appliance it should be positioned in front of

the unit. The connection cable should be long enough to

ensure connection.

Warning! Make sure the connection cable does not become

trapped during installation and that it does not come into

contact with the hot parts of the oven.

Any handling of the appliance, including changing or installing

the power cable, must be performed by the Technical

Assistance Service.

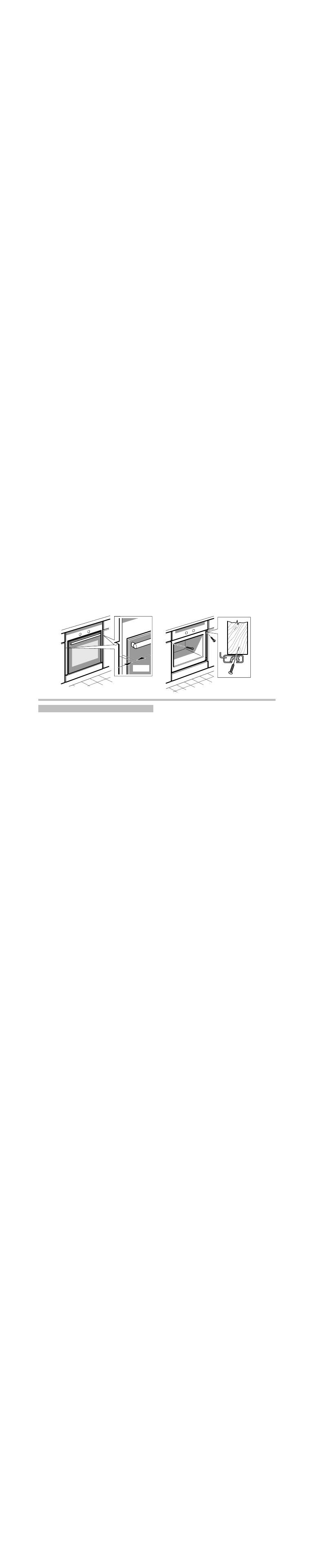

Positioning the oven in the unit: figure 4

For ovens with a pull-out carriage door, the door must be

removed.

Push the oven completely into the space in the unit provided

for this purpose. Make sure the cable has not been stripped

by the oven edges, that it is not in contact with hot parts and

that it does not run along the bottom of the oven.

Centre the oven in the unit and fasten with the screws (4x25)

supplied.

If the unit has been built according to the measurements

provided, there will be a gap at the top of the oven. Do not

cover this gap with wooden slats so as to allow sufficient

ventilation.

There should be at least a 5 mm gap between the appliance

and the adjacent units (located beside the oven).

Dismantling

Disconnect the oven from the mains. Loosen the screws that

fasten the oven to the unit. Lift the oven slightly and remove it

completely from the unit.

fr

Þ

 Notic e de m ontage

Préparation du meuble : figure 1

Les placages et revêtements en plastique des meubles

d'encastrement doivent avoir été posés au moyen d'un

adhésif capable de résister à des températures de 90 ºC pour

l'intérieur du meuble (emplacement du four) et de 70 ºC pour

les meubles voisins (meubles situés à côté du four). Si les

placages et revêtements en plastique ou l'adhésif ne résistent

pas suffisamment à la chaleur, les meubles pourraient se

déformer ou brûler. Le cas échéant, le fabricant du four n'est

pas tenu responsable des dégâts provoqués sur le meuble.

Les travaux de découpe du meuble doivent être réalisés avant

l'installation du four. Retirer tous les copeaux. Ces éléments

peuvent en effet nuire au fonctionnement des composants du

four.

Le boîtier de raccordement du four doit se trouver dans la

zone hachurée

B

 ou dans une zone ne pouvant pas entraver

le montage du four.

Les meubles qui ne sont pas stables doivent être fixés au mur

à l'aide d'équerres plates

C

.

La base du meuble dans lequel le four va être encastré doit

être pourvue d'une ouverture de ventilation.

Si le four est installé sous une table de cuisson, suivre les

instructions de montage de cette dernière.

Pose du four dans un placard suspendu : figure 2

Le four peut également être installé à l'intérieur d'un placard

suspendu.

Pour une ventilation optimale de l'appareil, une ouverture

d'environ 20 mm doit être conservée entre la tablette du bas et

le mur d'appui et une autre ouverture de 20 mm doit être

respectée entre la tablette supérieure et le mur d'appui.

Une distance de 590 mm est recommandée entre la tablette

supérieure et la tablette inférieure afin de bénéficier d'un bon

système d'aération. Cette distance peut aller jusqu'à 595 mm si

l'on souhaite optimiser le système d'aération.

Les fours à chariot sortant doivent être montés de manière à ce

que les plaques puissent être retirées sans aucun problème.

Montage du four dans un angle : figure 3

Lorsque l'appareil doit être installé dans un angle, tenir compte

des dimensions de la figure

D

. Pour les dimensions de la

figure

E

, il est recommandé de prendre en compte la largeur de

la partie avant du meuble et de la poignée.

Raccordement du four au secteur

Avant d'utiliser l'appareil pour la première fois, s'assurer de la

présence d'une prise de terre dans la maison et veiller à ce

que celle-ci soit conforme à toutes les normes de sécurité

applicables. L'appareil doit être installé par un technicien

spécialisé et agréé. Les dispositions de la compagnie

régionale de distribution d'électricité ainsi que les dispositions

nationales doivent être respectées.

L'utilisation de ce four sans prise de terre ou avec une

installation incorrecte pourrait provoquer de graves

dommages (blessures corporelles et décès par électrocution),

même si les circonstances de ce type d'accident sont très peu

probables. Le fabricant ne sera pas tenu responsable du

fonctionnement inapproprié et des dommages éventuels

provoqués par des installations électriques non conformes.

Le four ne doit pas être raccordé au secteur pendant toutes

les opérations de montage.

Le four est conforme à la classe de protection I et il ne doit

fonctionner qu'avec une connexion reliée à la terre.

Le câble de raccordement au secteur électrique doit être de

type H05 V V-F 3G 1,5 mm² ou de catégorie supérieure.

Le câble jaune et vert, utilisé pour le raccordement à la terre,

doit être plus long que les autres câbles. En outre, il devra être

branché avant les autres.

Pour respecter les dispositions habituelles de sécurité,

l'installateur doit prévoir un interrupteur omnipolaire avec une

ouverture de contact d'au moins 3 mm. Cette condition ne

s'avère pas nécessaire en cas de raccordement à une prise

reliée à la terre et à laquelle l'utilisateur peut accéder.

La protection contre le contact manuel doit être garantie par

le montage.

Le four doit être raccordé en tenant compte de la tension de

connexion indiquée sur la plaque signalétique de l'appareil.

Le branchement de l'appareil doit être réalisé en positionnant

ce dernier devant le meuble. Le câble de raccordement doit

être suffisamment long pour pouvoir être branché.

Attention ! Veiller à ce que le câble de raccordement ne se

coince pas pendant l'installation et qu'il n'entre pas en contact

avec des parties chaudes du four.

Toute manipulation de l'appareil, y compris le remplacement

ou l'installation du câble d'alimentation, doit être réalisée par

le service technique.

Pose du four dans le meuble : figure 4

Pour poser un four à chariot sortant dans un meuble

d'encastrement, la porte doit être retirée.

Pousser entièrement l'appareil à l'intérieur du meuble

d'encastrement. Veiller à ce qu'aucune arête du four ne

dénude le câble, qu'il n'entre en contact avec aucune partie

chaude et qu'il ne passe pas au niveau de la partie inférieure

du four.

Centrer le four dans le meuble et le fixer à l'aide des

vis (4x25) fournies.

background image

Si le meuble a été construit en respectant les dimensions

fournies, une fente d'aération doit subsister au niveau de la

partie supérieure du four. Ne pas boucher cette fente

d'aération avec des baguettes en bois, afin de permettre une

bonne ventilation.

Une distance d'au moins 5 mm doit être respectée entre

l'appareil et les meubles voisins (meubles situés à côté du

four).

Démontage

Débrancher le four du secteur électrique. Desserrer les vis de

fixation du four au meuble. Soulever légèrement le four et

l'extraire entièrement du meuble.

it

â

 Istruzioni per  il m ontaggio

Preparazione del mobile: figura 1

Nei mobili da incasso, i laminati e i rivestimenti in plastica

devono essere realizzati con un adesivo termoresistente a

90 ºC per la parte interna del mobile (dove viene inserito il

forno) e termoresistente a 70 ºC per i mobili contigui (situati a

lato del forno). Se i laminati, i rivestimenti in plastica o

l'adesivo non sono sufficientemente resistenti al calore, i

mobili possono deformarsi o bruciarsi. In tal caso, il

fabbricante del forno non è responsabile dei danni causati al

mobile.

I lavori di taglio sul mobile, devono essere effettuati prima

dell'istallazione del forno. Rimuovere i trucioli, in quanto

possono pregiudicare il funzionamento dei componenti del

forno.

La morsettiera del forno deve trovarsi in corrispondenza della

superficie tratteggiata

B

 o in una zona che non interferisca

con il montaggio del forno.

I mobili non fissi devono essere ancorati alla parete con un

angolare convenzionale

C

.

Il mobile in cui viene inserito il forno necessita di un'apertura

di ventilazione alla base.

Se il forno viene montato sotto un piano di cottura, attenersi

alle istruzioni di montaggio di quest'ultimo.

Inserire il forno in un armadio a colonna: figura 2

È anche possibile montare il forno in un armadio a colonna.

Ai fini della ventilazione del forno, tra il ripiano inferiore e la

parete di appoggio deve essere presente un'apertura di circa

20 mm, e un'altra apertura di 20 mm tra il ripiano superiore e la

parete di appoggio.

Per consentire una corretta areazione, si consiglia di mantenere

una distanza di 590 mm tra il ripiano superiore e quello

inferiore. Questa distanza può essere aumentata fino 595 mm,

se si desidera un sistema di areazione superiore a quello

consigliato.

I forni dotati di carrello devono essere installati in modo che sia

possibile estrarre i vassoi senza alcuna difficoltà.

Montaggio angolare del forno: figura 3

In caso di montaggio angolare dell'apparecchio, rispettare le

misure della figura

D

. Per le misure della figura

E

raccomandiamo di considerare lo spessore della parte frontale

del mobile e della maniglia.

Collegare il forno alla rete elettrica

Prima di utilizzare l'apparecchio per la prima volta, è

necessario assicurarsi che in casa ci sia una connessione di

terra e che siano osservate tutte le norme di sicurezza

applicabili. L'installazione dell'apparecchio deve essere

effettuata da un tecnico specializzato autorizzato. Sono

applicabili sia le disposizioni della compagnia elettrica locale,

sia le disposizioni nazionali.

L'uso di questo apparecchio senza la connessione di terra o

con un'installazione scorretta può causare, sebbene sia poco

probabile, danni gravi (lesioni personali e morte per

folgorazione). Il fabbricante non è responsabile del

funzionamento inadeguato e dei possibili danni causati da

installazioni elettriche non adeguate.

Durante tutte le operazioni di montaggio, il forno non deve

essere connesso alla rete elettrica.

Il forno corrisponde alla classe di protezione I e deve

funzionare solo con una connessione con presa di terra.

Il cavo di collegamento alla rete elettrica deve essere del tipo

H05 V V-F 3G 1,5 mm² o superiore.

Il cavo giallo e verde, che si utilizza per il collegamento a terra,

dovrà essere collegato per primo ed essere più lungo degli

altri.

Per osservare le disposizioni di sicurezza abituali l'installatore

deve prevedere un interruttore per scollegare tutti i poli con

un'apertura di contatto di almeno 3 mm. Questo non è

necessario in caso di connessione con una spina, se questa è

accessibile da parte dell'utente, ed è collegata a terra.

La protezione per il contatto manuale deve essere garantita

dal montaggio.

Il forno deve essere collegato tenendo presente la tensione

elettrica che viene indicata nella targa di identificazione del

forno.

Per la connessione, l'apparecchio deve essere collocato

davanti al mobile. Il cavo di connessione deve essere

sufficientemente lungo per poter essere connesso.

Attenzione! Fare in modo che il cavo di connessione non resti

incastrato durante l'installazione e che non entri in contatto con

parti calde del forno.

Qualsiasi manipolazione dell'apparecchio, incluse la

sostituzione o l'installazione del cavo di alimentazione devono

essere realizzate dal Servizio Tecnico.

Inserire il forno nel mobile: figura 4

Nei forni con sportello a carrello, è necessario rimuovere lo

sportello.

Inserire completamente l'apparecchio, spingendolo

nell'apposito vano del mobile. Assicurarsi che il cavo non

venga danneggiato dagli spigoli del forno, che non entri in

contatto con superfici calde e che non attraversi la parte

inferiore dell'apparecchio.

Centrare il forno nel mobile e fissare con le viti (4x25) in

dotazione.

Se il mobile è stato costruito seguendo le misure indicate,

nella parte superiore del forno resterà una fessura. Per

consentire una ventilazione adeguata, la fessura non deve

essere chiusa da listelli in legno.

Tra l'apparecchio e i mobili adiacenti (situati a lato del forno)

deve esserci una distanza di almeno 5 mm.

Smontaggio

Scollegare il forno dalla rete elettrica. Allentare le viti che fissano

il forno al mobile. Sollevare leggermente il forno ed estrarlo

completamente dal mobile.

nl

é

 Ins tallatievoorsc hr ift

Gereedmaken van het meubelstuk: afbeelding 1

In inbouwmeubels moeten plastic lagen en bekledingen zijn

aangebracht met een hechtmiddel dat bestand is tegen

temperaturen van 90 ºC voor de binnenkant van het

meubelstuk (waar de oven wordt geplaatst) en 70 ºC voor de

aanliggende meubels (naast de oven). Als de plastic lagen en

bekleding of het hechtmiddel niet voldoende hittebestendig

zijn, kunnen de meubels vervormen of verbranden. In dit geval

is de fabrikant van de oven niet aansprakelijk voor schade

aan het meubelstuk.

Insnijdingen in het meubelstuk moeten worden aangebracht

vóór het installeren van de oven. Verwijder spaanders; deze

kunnen nadelig zijn voor de werking van de bestanddelen van

de oven.

De aansluitkast van de oven moet zich bevinden in de met

schaduw aangegeven zone van het oppervlak

B

 of in een

zone waardoor de montage van de oven niet wordt gehinderd.

Losstaande meubels moeten met een conventionele hoek

C

aan de muur worden bevestigd.

Het meubelstuk waarin de oven wordt ingebouwd moet een

ventilatie-opening in de basis hebben.

Als de oven onder een kookplaat wordt gemonteerd, moeten

de bijbehorende montage-instructies worden opgevolgd.

Het plaatsen van de oven in een hoge kast:

afbeelding 2

De oven kan ook worden gemonteerd in een hoge kast.

Houd voor de ventilatie van de oven een opening van ongeveer

20 mm aan tussen de onderste plank en de steunmuur en een

opening van 20 mm tussen de bovenste plank en de

steunmuur.

Wij raden aan om tussen de bovenste en de onderste plank een

afstand van 590 mm aan te houden, voor een geschikt

ventilatiesysteem. Deze afstand kan worden vergroot tot

595 mm als men wil dat het ventilatiesysteem groter is dan

aanbevolen.

background image

Ovens met een slededeur moeten dusdanig worden

gemonteerd dat de bakplaten van de oven zonder problemen

kunnen worden uitgenomen.

Montage van de oven in een hoek: afbeelding 3

Indien het apparaat in een hoek wordt gemonteerd, moet met

de afmetingen van afbeelding

D

 rekening worden gehouden. Wij

raden aan om voor de afmetingen van afbeelding

E

 de breedte

van het voorste gedeelte van het meubelstuk en van het

handvat in acht te nemen.

De oven aansluiten op het verdeelnet

Alvorens het apparaat voor de eerste keer te gebruiken moet

u er zeker van zijn dat uw huis een aardaansluiting heeft en

voldoet aan alle toepasselijke veiligheidsnormen. De

installatie van uw apparaat moet worden uitgevoerd door een

bevoegde gespecialiseerde technicus. Van toepassing zijn

zowel de voorschriften van het plaatselijke elektriciteitsbedrijf

als de landelijke voorschriften.

Het gebruik van dit apparaat zonder aardaansluiting of met een

incorrecte installatie kan, hoewel dit onwaarschijnlijk is,

ernstige schade veroorzaken (persoonlijke verwondingen en

overlijden ten gevolge van elektrocutie). De fabrikant aanvaardt

geen aansprakelijkheid voor een inadequate werking en

eventuele schade als gevolg van inadequate elektrische

installaties.

Gedurende alle montagehandelingen mag de oven niet op het

verdeelnet zijn aangesloten.

De oven komt overeen met beschermingsklasse I en mag

alleen werken met een aardaansluiting.

De kabel voor aansluiting op het verdeelnet moet van het type

H05 V V-F 3G 1,5 m of hoger zijn.

De geel/groene kabel wordt gebruikt voor de aardaansluiting

en moet als eerste worden aangesloten en langer zijn dan de

overige.

Om te voldoen aan de gebruikelijke veiligheidsvoorschriften

dient de installateur een onderbreker van alle polen met een

contactopening van minstens 3 mm te gebruiken. Dit is niet

nodig bij aansluiting via een stopcontact, indien dat

toegankelijk is voor de gebruiker en geaard is.

De beveiliging tegen handcontact moet door middel van de

montage worden gegarandeerd.

De oven moet worden aangesloten in overeenstemming met

de aansluitspanning die is aangegeven op het typeplaatje van

de oven.

Om het apparaat aan te sluiten moet het vóór het meubelstuk

worden geplaatst. De verbindingskabel moet lang genoeg zijn

om te worden aangesloten.

Opgelet! Zorg ervoor dat de verbindingskabel gedurende de

installatie niet gekneld raakt of in contact komt met de warme

onderdelen van de oven.

Alle technische werkzaamheden aan het apparaat, waaronder

het vervangen of installeren van de voedingskabel, moeten

worden uitgevoerd door de Technische Dienst.

Plaats de oven in het meubelstuk: afbeelding 4

In ovens met een slededeur moet de deur worden

uitgenomen.

Duw het apparaat helemaal in de opening van het

meubelstuk. Zorg ervoor dat de snoer niet beschadigt door

scherpe punten van de oven, dat hij niet in aanraking komt

met warme gedeeltes en niet door de binnenkant van de oven

loopt.

Centreer de oven in het meubelstuk en bevestig hem met de

bijgeleverde schroeven (4x25).

Als het meubelstuk volgens de door ons verstrekte

afmetingen is gebouwd, blijft er aan de bovenkant van de

oven een kier over. Bedek deze kier niet met houten latten,

om een goede ventilatie mogelijk te maken.

Tussen het apparaat en de aanliggende meubels (naast de

oven) moet een afstand van minstens 5 mm worden

opengelaten.

Demonteren

Koppel de oven af van het verdeelnet. Draai de schroeven

waarmee de oven aan het meubelstuk bevestigd is los. Til de

oven enigszins op en haal hem helemaal uit het meubelstuk.

da

×

 M onterings vejledning

Klargøring af møblet: figur 1

I møbler til indbygning skal den indvendige beklædning og

plastbelægningen forsynes med lim, som tåler 90 ºC (hvor

ovnen skal placeres). I tilstødende møbler skal limen kunne

tåle 70 ºC (ved siden af ovnen). Hvis beklædningen og

plastbelægningen eller minen ikke tåler denne varme, kan

møblerne blive deforme eller brænde. I så fald hæfter

producenten af ovnen ikke for skader på møblet.

Udskæringerne i møblet skal laves, før ovnen installeres. Fjern

spåner, som kan påvirke ovnkomponenternes funktion.

Ovnens tilslutningsboks skal placeres i det skraverede felt

B

eller på et sted, som ikke hindrer montering av ovnen.

Møbler, som ikke er fastmonteret, skal fastgøres til væggen i

almindelig vinkel

C

.

Møblet, hvor ovnen skal placeres, skal have en luftåbning i

bunden.

Hvis ovnen monteres under en kogeplade, skal du følge

monteringsanvisningerne for denne.

Placering af ovnen i et højt skab: figur 2

Det er også muligt at montere ovnen i et højt skab.

Af hensyn til ovnens ventilation skal der være en åbning på ca.

20 mm mellem den nederste hylde og støttevæggen og 20 mm

mellem den øverste hylde og støttevæggen.

Det anbefales at have en afstand på 590 mm mellem øverste

og nederste hylde for at opnå korrekt ventilation. Denne afstand

kan øges til 595 mm, hvis man ønsker endnu mere ventilation

end det anbefalede.

Ovne med vippelåger bør monteres, så hylderne i ovnen kan

trækkes ud uden problemer.

Montering af ovnen i et hjørne: figur 3

Hvis ovnen monteres i et hjørne, skal der tages hensyn til

målene i figur

D

. Det anbefales, at man for målene i figur

E

tager hensyn til bredden på den forreste del af møblet og

håndtaget.

Tilslutning af ovnen til elnettet

Før apparatet tages i brug første gang, skal du sikre, at du har

strøm med jordforbindelse i huset, og at alle

sikkerhedsforskrifter er overholdt. Apparatet må kun

installeres af en autoriseret tekniker. Både lokale og nationale

regler skal overholdes.

Hvis man benytter dette apparat uden jordforbindelse, eller

hvis det ikke er korrekt installeret, kan der i ekstreme tilfælde

opstå alvorlige skader (personskader og død i forbindelse med

elektrisk stød). Fabrikanten kan ikke gøres ansvarlig for

ukorrekt drift og mulige skader som følge af en forkert elektrisk

installation.

Ovnen skal være afbrudt fra elnettet under monteringen.

Ovnen er beskyttet iht. klasse I og må kun sluttes til et stik

med jordforbindelse.

Strømkablet skal være af typen H05 V V-F 3G 1,5 mm² eller

større.

Den gule/grønne leder, som er jordlederen, skal tilsluttes først

og skal være længere end de øvrige ledere.

For at overholde alle normale sikkerhedsregler skal

elektrikeren sørge for, at der findes en automatsikring med en

kontaktsåbning på mindst 3 mm. Dette er ikke nødvendigt,

hvis apparatet sluttes til en stikkontakt, som er tilgængelig for

brugeren, og som er sluttet til jord.

Under monteringen må man sørge for at undgå manuel

kontakt.

Ved tilkobling af ovnen skal der tages hensyn til den

nominelle spænding, som er angivet på typeskiltet.

Apparatet skal tilsluttes på forsiden af møblet.

Forsyningskablet skal være tilstrækkeligt lang til at kunne

tilsluttes.

Forsigtig! Sørg under installationen for, at strømkablet ikke

kommer i klemme eller i kontakt med de varme dele af ovnen.

Enhver service på apparatet, herunder udskiftning og

installation af strømkablet, skal udføres af serviceafdelingen.

background image

Placering af ovnen i møblet: figur 4

Ved ovne forsynet med vippelåge skal lågen fjernes.

Skub ovnen helt ind i hulrummet i møblet. Sørg for, at

ledningen ikke gnider imod kanter af ovnen, at den ikke

berører varme dele, og at den ikke bliver liggende under

ovnen.

Centrer ovnen i møblet, og fastgør den med de medfølgende

skruer (4x25).

Hvis møblet er bygget i henhold til målene, vi har opgivet, skal

der være et luftrum over ovnen. Denne åbning må ikke

tildækkes med trælister eller lignende, da der er brug for

ventilation.

Mellem ovnen og møblerne ved siden af skal der være mindst

5 mm  frirum.

Afmontering

Afbryd ovnen fra elnettet. Løsn skruerne, som fastgør ovnen til

møblet. Løft ovnen lidt op, og tag den ud af møblet.

pt

ì

 Ins tr uç ões  de m ontagem

Preparação do móvel: figura 1

Nos móveis de encastrar, os metais chapeados e os

revestimentos de plástico devem ter sido aplicados com um

material aderente termo-resistente a 90 ºC para a parte

interior do móvel (onde vai ser instalado o forno) e a 70 ºC

para os móveis contíguos (situados ao lado do forno). Se os

metais chapeados e os revestimentos de plástico ou o

material aderente não forem suficientemente resistentes ao

calor, os móveis podem deformar-se ou queimar-se. Neste

caso, o fabricante do forno não se responsabiliza pelos

danos provocados no móvel.

Os cortes no móvel devem ser efectuados antes da

instalação do forno. Elimine as aparas, pois podem afectar o

funcionamento dos componentes do forno.

A caixa de distribuição de cabos do forno deve situar-se na

zona da superfície sombreada

B

 ou numa zona que não

interfira com a montagem do forno.

Os móveis que não estiverem fixos devem ser presos à

parede com um ângulo convencional

C

.

O móvel onde se vai instalar o forno necessita de uma

abertura de ventilação na sua base.

Se montar o forno por baixo de uma placa de cozedura, deve

seguir as instruções de montagem desta.

Instalar o forno num armário alto: figura 2

Também é possível montar o forno num armário alto.

Para a ventilação do forno, deve existir uma abertura de

aproximadamente 20 mm entre a prateleira inferior e a parede

de apoio, e outra abertura de 20 mm entre a prateleira superior

e a parede de apoio.

Deve deixar uma distância de 590 mm entre as prateleiras

superior e inferior, para obter um sistema de ventilação

correcto. Esta distância pode ser aumentada até 595 mm, se

pretender que o sistema de ventilação seja superior ao

recomendado.

Os fornos com porta tipo gavetão devem ser montados de

forma a que os tabuleiros do forno possam ser retirados sem

problemas.

Montagem do forno num canto: figura 3

No caso de montar o aparelho num canto, deve ter em conta as

dimensões da figura

D

. Recomenda-se que, para as medidas

da figura

E

, tenha em conta a largura de parte da frente do

móvel e do puxador.

Ligar o forno à rede eléctrica

Antes de utilizar o aparelho pela primeira vez, certifique-se de

que a sua residência tem uma ligação à terra e que cumpre

todas as normas de segurança aplicáveis. A instalação do

seu aparelho tem de ser efectuada por um técnico

especializado e autorizado. São aplicáveis as determinações

da empresa de distribuição eléctrica regional, assim como as

determinações nacionais.

A utilização deste aparelho sem a ligação à terra ou com uma

instalação incorrecta pode causar, ainda que em

circunstâncias muito pouco prováveis, sérios danos (lesões

pessoais e morte por electrocussão). O fabricante não se

responsabiliza pelo funcionamento inadequado nem pelos

eventuais danos originados por instalações eléctricas

incorrectas.

Durante todas as operações de montagem, o forno não deve

estar ligado à rede eléctrica.

O forno corresponde à classe de protecção I e só deve ser

funcionar com uma ligação com tomada de terra.

O cabo de ligação à rede eléctrica deve ser do tipo H05 V V-

F 3G 1,5 mm² ou superior.

O cabo amarelo e verde, utilizado para a ligação à terra, deve

ser ligado em primeiro lugar e ser mais longo do que os

restantes.

Para cumprir as determinações de segurança comuns deve

ser previsto, por parte do instalador, um interruptor de corte

de todos os pólos com uma abertura de contacto de, pelo

menos, 3 mm. Tal não é necessário no caso da ligação

através de uma ficha, se esta estiver acessível ao utilizador e

se estiver ligada à terra.

A protecção para impedir o contacto manual deve ser

assegurada no momento da montagem.

Deve ligar o forno tendo em conta a tensão de ligação

indicada na placa de características do forno.

Para ligar o aparelho, deve colocá-lo diante do móvel. O cabo

de ligação deve ser suficientemente longo para poder ser

ligado.

Atenção! Tenha cuidado para que o cabo de ligação não fique

preso durante a instalação e não entre em contacto com as

partes quentes do forno.

Qualquer manipulação do aparelho, incluindo a substituição

ou instalação do cabo de alimentação, deve ser efectuada

pelo Serviço de Assistência Técnica.

Instalar o forno no móvel: figura 4

Nos fornos com porta tipo gavetão, deve retirar-se a porta.

Introduza o aparelho, empurrando-o completamente na

reentrância prevista do móvel. Tenha cuidado para que o

cabo não seja cortado por uma aresta do forno, não toque

nas partes quentes do forno nem passe pela parte inferior do

mesmo.

Centrar o forno no móvel e fixá-lo com os parafusos (4x25)

fornecidos.

Se o móvel tiver sido fabricado de acordo com as medidas

por nós fornecidas, sobrará algum espaço na parte superior

do forno. Não tape este espaço com ripas de madeira, para

permitir uma ventilação adequada.

Entre o aparelho e os móveis contíguos (situados ao lado do

forno) deve haver, pelo menos, 5 mm de distância.

Desmontar

Desligue o forno da rede eléctrica. Desaperte os parafusos que

fixam o forno ao móvel. Levante ligeiramente o forno e tire-o

totalmente do móvel.

el

Ù

Οδηγίες

εγκ ατάστασης

Προετοιμασία

του

επίπλου

εικόνα

1

Στα

εντοιχισμένα

έπιπλα

οι

πλαστικές

επιστρώσεις

και

επενδύσεις

θα

πρέπει

να

έχουν

κατασκευαστεί

με

κάποιο

υλικό

συγκόλλησης

θερμοανθεκτικό

στους

 90 ºC

για

το

εσωτερικό

τμήμα

του

επίπλου

(

όπου

θα

τοποθετηθεί

ο

φούρνος

και

στους

 70 ºC

για

τα

παράπλευρα

έπιπλα

 (

τα

οποία

βρίσκονται

δίπλα

στο

φούρνο

).

Εάν

οι

πλαστικές

επιστρώσεις

και

επενδύσεις

ή

το

υλικό

συγκόλλησης

δεν

είναι

αρκετά

ανθεκτικά

στη

θερμότητα

είναι

πιθανό

να

παραμορφωθούν

ή

να

καούν

τα

έπιπλα

Σε

αυτήν

την

περίπτωση

ο

κατασκευαστής

του

φούρνου

δε

φέρει

ευθύνη

για

τις

φθορές

που

θα

προκληθούν

στο

έπιπλο

.

Οι

τομές

στο

έπιπλο

θα

πρέπει

να

πραγματοποιηθούν

πριν

από

την

εγκατάσταση

του

φούρνου

Αφαιρέστε

τα

ροκανίδια

καθώς

μπορεί

να

επηρεάσουν

στη

λειτουργία

των

επιμέρους

εξαρτημάτων

του

φούρνου

.

Το

κουτί

συνδέσεων

του

φούρνου

θα

πρέπει

να

βρίσκεται

στην

περιοχή

της

σκιασμένης

επιφάνειας

ή

σε

κάποιο

σημείο

που

δε

θα

παρεμβάλλεται

στη

συναρμολόγηση

του

φούρνου

.

Τα

έπιπλα

που

δεν

είναι

σταθερά

θα

πρέπει

να

στερεώνονται

στον

τοίχο

σε

μία

συμβατική

γωνία

C.

Το

έπιπλο

όπου

θα

τοποθετηθεί

ο

φούρνος

απαιτεί

ένα

άνοιγμα

αερισμού

στη

βάση

του

.

Αν

ο

φούρνος

εγκατασταθεί

κάτω

από

μια

βάση

εστιών

ακολουθείστε

τις

οδηγίες

συναρμολόγησής

της

.

background image

Τοποθέτηση

του

φούρνου

σε

ψηλό

ερμάριο

εικόνα

2

Η

συναρμολόγηση

του

φούρνου

μπορεί

να

γίνει

επίσης

σε

κάποιο

ψηλό

ερμάριο

Για

τον

αερισμό

του

φούρνου

θα

πρέπει

να

απομείνει

ένα

άνοιγμα

περίπου

 20 mm

ανάμεσα

στο

κάτω

ράφι

και

στον

τοίχο

στήριξης

και

ένα

άνοιγμα

 20 mm

ανάμεσα

στο

πάνω

ράφι

και

στον

τοίχο

στήριξης

.

Συνιστάται

να

αφήσετε

μία

απόσταση

 590 mm

ανάμεσα

στο

πάνω

και

στο

κάτω

ράφι

προκειμένου

να

επιτύχετε

τη

σωστή

λειτουργία

του

συστήματος

αερισμού

Αυτή

η

απόσταση

μπορεί

να

αυξηθεί

μέχρι

και

στα

 595 mm

εφόσον

επιθυμείτε

μεγαλύτερο

σύστημα

αερισμού

από

τον

ενδεικνυόμενο

.

Οι

φούρνοι

με

συρταρωτή

πόρτα

θα

πρέπει

να

συναρμολογηθούν

κατά

τρόπο

ώστε

τα

ταψιά

του

φούρνου

να

μπορούν

να

βγαίνουν

χωρίς

δυσκολία

.

Συναρμολόγηση

του

φούρνου

σε

γωνία

εικόνα

3

Σε

περίπτωση

συναρμολόγησης

της

συσκευής

σε

γωνία

θα

πρέπει

να

λαμβάνονται

υπόψη

οι

διαστάσεις

της

εικόνας

D.

Ως

προς

τις

διαστάσεις

της

εικόνας

 E

συνιστάται

να

λαμβάνεται

υπόψη

το

πλάτος

του

πρόσθιου

τμήματος

του

επίπλου

καθώς

και

της

χειρολαβής

.

Σύνδεση

του

φούρνου

στο

ηλεκτρικό

δίκτυο

Προτού

χρησιμοποιήσετε

τη

συσκευή

για

πρώτη

φορά

πρέπει

να

βεβαιωθείτε

ότι

η

ηλεκτρική

εγκατάσταση

του

σπιτιού

σας

διαθέτει

γείωση

και

ότι

πληροί

όλους

τους

ισχύοντες

κανονισμούς

ασφαλείας

Η

εγκατάσταση

της

συσκευής

θα

πρέπει

να

γίνει

από

εγκεκριμένο

ειδικό

τεχνικό

Είναι

εφαρμόσιμες

οι

διατάξεις

της

εταιρείας

ηλεκτρικού

ρεύματος

τόσο

σε

τοπικό

όσο

και

σε

εθνικό

επίπεδο

.

Η

χρήση

της

συσκευής

χωρίς

γείωση

ή

η

εσφαλμένη

εγκατάσταση

μπορεί

να

προκαλέσει

αν

και

σε

πολύ

σπάνιες

περιπτώσεις

σοβαρές

βλάβες

 (

τραυματισμούς

και

θάνατο

από

ηλεκτροπληξία

).

Ο

κατασκευαστής

δεν

φέρει

ευθύνη

για

τη

μη

σωστή

λειτουργία

και

τις

πιθανές

ζημιές

που

προκαλούνται

λόγω

μη

σωστής

ηλεκτρικής

εγκατάστασης

.

Καθόλη

τη

διάρκεια

των

ενεργειών

συναρμολόγησης

ο

φούρνος

δε

θα

πρέπει

να

είναι

συνδεδεμένος

στο

ηλεκτρικό

δίκτυο

.

Ο

φούρνος

αντιστοιχεί

στην

κατηγορία

προστασίας

και

θα

πρέπει

να

λειτουργεί

μόνο

με

γείωση

.

Το

καλώδιο

σύνδεσης

στο

ηλεκτρικό

ρεύμα

θα

πρέπει

να

είναι

τύπου

 H05 V V-F 3G 1,5 mm²

ή

και

υψηλότερου

.

Το

καλώδιο

κίτρινου

και

πράσινου

χρώματος

που

χρησιμοποιείται

για

τη

γείωση

θα

πρέπει

να

συνδέεται

πρώτο

και

να

είναι

πιο

επίμηκες

από

τα

υπόλοιπα

.

Προκειμένου

να

πληρούνται

οι

συνήθεις

διατάξεις

ασφαλείας

θα

πρέπει

να

τοποθετείται

από

τον

εγκαταστάτη

ένας

διακόπτης

αποσύνδεσης

όλων

των

πόλων

με

διάνοιγμα

επαφής

τουλάχιστον

3 mm.

Το

παραπάνω

δεν

είναι

απαραίτητο

σε

περίπτωση

σύνδεσης

μέσω

πρίζας

εφόσον

αυτή

είναι

προσβάσιμη

από

τον

χρήστη

και

έχει

γείωση

.

Η

προστασία

από

την

επαφή

με

τα

χέρια

θα

πρέπει

να

διασφαλίζεται

μέσω

της

συναρμολόγησης

.

Η

σύνδεση

του

φούρνου

θα

πρέπει

να

γίνεται

λαμβάνοντας

υπόψη

την

τάση

σύνδεσης

η

οποία

υποδεικνύεται

στον

πίνακα

χαρακτηριστικών

του

φούρνου

.

Για

να

συνδεθεί

η

συσκευή

θα

πρέπει

να

τοποθετηθεί

μπροστά

από

το

έπιπλο

Το

καλώδιο

σύνδεσης

θα

πρέπει

να

είναι

αρκετά

επίμηκες

για

να

μπορεί

να

συνδεθεί

.

Προσοχή

προσέξτε

ώστε

το

καλώδιο

σύνδεσης

να

μην

εγκλωβιστεί

κατά

την

εγκατάσταση

όπως

επίσης

και

να

μην

έρχεται

σε

επαφή

με

θερμά

σημεία

του

φούρνου

.

Οποιαδήποτε

διαμόρφωση

της

συσκευής

περιλαμβανομένης

και

της

αλλαγής

ή

της

εγκατάστασης

του

καλωδίου

τροφοδοσίας

θα

πρέπει

να

πραγματοποιείται

από

το

τεχνικό

σέρβις

.

Τοποθέτηση

του

φούρνου

στο

έπιπλο

εικόνα

4

Σε

φούρνους

με

συρταρωτή

πόρτα

θα

πρέπει

να

αφαιρείται

η

πόρτα

.

Εισάγετε

τη

συσκευή

οθώντάς

την

ολοκληρωτικά

στο

προβλεπόμενο

άνοιγμα

του

επίπλου

Προσέξτε

ούτως

ώστε

το

καλώδιο

να

μη

φθαρεί

από

κάποια

αιχμηρή

άκρη

του

φούρνου

να

μην

αγγίζει

θερμά

σημεία

ούτε

να

διέρχεται

από

το

κάτω

τμήμα

του

φούρνου

.

Τοποθετείστε

το

φούρνο

στο

κέντρο

του

επίπλου

και

στερεώστε

τον

με

τις

βίδες

(4x25)

που

διατίθενται

μαζί

με

τη

συσκευή

.

Εφόσον

το

έπιπλο

έχει

κατασκευαστεί

σύμφωνα

με

τις

διαστάσεις

που

παρέχουμε

θα

απομείνει

μία

σχισμή

στο

επάνω

τμήμα

του

φούρνου

Μην

καλύπτετε

τη

σχισμή

αυτή

με

πηχάκια

προκειμένου

να

μην

παρεμποδίζεται

ο

απαραίτητος

εξαερισμός

.

Μεταξύ

της

συσκευής

και

των

παράπλευρων

επίπλων

 (

τα

οποία

βρίσκονται

δίπλα

από

τον

φούρνο

θα

πρέπει

να

υπάρχει

μία

απόσταση

τουλάχιστον

  5 mm.

Ξεμοντάρισμα

Αποσυνδέστε

το

φούρνο

από

το

ηλεκτρικό

ρεύμα

Χαλαρώστε

τις

βίδες

που

στερεώνουν

το

φούρνο

στο

έπιπλο

Ανασηκώστε

ελαφρά

το

φούρνο

και

αφαιρέστε

τον

εντελώς

από

το

έπιπλο

.

sv

ó

  M onteringsanvis ning

Förbered skåpet: bild 1

Paneler och beklädnader i plast på insidan av skåpet där

ugnen ska monteras måste vara fästa med lim som tål

temperaturer på upp till 90 ºC. För intilliggande skåp gäller att

limmet måste ha en temperaturtålighet på upp till 70 ºC. Om

panelerna och beklädnaderna i plast eller limmet inte tål

tillräckligt höga temperaturer kan skåpen komma att

deformeras eller antändas. I så fall tar ugnens tillverkare inget

ansvar för de skador som uppstår på skåpet.

Eventuell kapning eller sågning i skåpen bör utföras innan

ugnen installeras. Undvik spånbildning då detta kan påverka

funktionen hos ugnens komponenter.

Ugnens kopplingsdosa bör placeras på den övertäckta ytan

B

eller på ett ställe där den inte är i vägen vid montering av

ugnen.

Ej väggfasta skåp bör fästas vid väggen med hjälp av ett

vanligt vinkeljärn

C

.

Skåpet som ugnen ska monteras i bör ha en

ventilationsöppning längst ner.

Om ugnen monteras under en spishäll bör du följa dennas

monteringsanvisningar.

Placera ugnen i ett högt skåp: bild 2

Det går även att montera ugnen i ett högt skåp.

För att ugnen ska ventileras väl bör en öppning på cirka 20 mm

lämnas mellan den nedre hyllan och stödväggen, samt

ytterligare en öppning på 20 mm mellan den övre hyllan och

stödväggen.

Vi rekommenderar att du lämnar ett avstånd på 590 mm mellan

den övre och nedre hyllan för att få rätt ventilering. Detta

avstånd kan ökas upp till 595 mm om du vill få en bättre

ventilering än den rekommenderade.

Ugnar med dörr med vagn bör monteras så att ugnens plåtar

kan tas ut utan problem.

Montering av ugnen på ett hörn: bild 3

Om du monterar ugnen på ett hörn bör du använda måtten i


D

. När du använder måtten i bild

E

 bör du ta med bredden

på skåpets framdel samt handtaget i beräkningen.

Anslut ugnen till elnätet

Innan du använder ugnen för första gången bör du vara säker

på att ditt hus har en jordanslutning och uppfyller alla gällande

säkerhetsbestämmelser. Din apparat bör installeras av en

behörig fackman. Du bör följa de bestämmelser som gäller

hos din regionala elleverantör samt nationella bestämmelser.

Om denna apparat används utan jordanslutning eller

installeras felaktigt kan den orsaka allvarliga skador

(personskador och dödsfall på grund av elstötar), även om

detta är mycket osannolikt. Tillverkaren ska inte hållas ansvarig

för funktionsfel eller skador som uppstår på grund av felaktig

elinstallation.

Ugnen bör under hela monteringsprocessen vara frånkopplad

från elnätet.

Ugnen har skyddsklass I och får endast användas med

jordanslutning.

Strömförsörjningskabeln bör vara av typ H05 V V-

F 3G 1,5 mm² eller högre.

Den gula och gröna jordanslutningskabeln bör anslutas först

samt vara längre än de övriga kablarna.

För att uppfylla säkerhetsbestämmelserna bör en

huvudbrytare med kontaktöppning på minst 3 mm installeras.

Detta är dock ej nödvändigt om ugnen ansluts via en jordad

stickkontakt, förutsatt att denna är åtkomlig för användaren.

Monteringen bör utföras så att användaren skyddas mot

kontakt med strömförande delar.

Ugnen bör anslutas med den nätspänning som anges på

ugnens märkskylt.

Placera apparaten framför skåpet och anslut den till elnätet.

Se till att anslutningskabeln är tillräckligt lång.

OBS! Se till att anslutningskabeln inte kläms fast vid

installationen samt satt den inte kan komma i kontakt med

ugnens heta delar.

background image

Eventuella åtgärder på apparaten, inklusive byte eller

installation av strömförsörjningskabeln, bör utföras av

Kundtjänst.

Placera ugnen i skåpet: bild 4

Om ugnen har en dörr med vagn bör du ta loss dörren.

Placera ugnen i det avsedda utrymmet i skåpet genom att

knuffa in den. Se till att kabeln inte skadas av vassa kanter på

ugnen, att den inte vidrör heta delar samt att den inte hamnar

under ugnen.

Centrera ugnen i skåpet och fäst den med hjälp av de

medföljande skruvarna (4x25).

Om du har byggt skåpet enligt de mått som vi har angivit

kommer det att finnas en glipa ovanför ugnen. Täck inte över

denna glipa med trälister. Den behövs för att säkerställa god

ventilation.

Mellan apparaten och intilliggande skåp bör det finnas ett

avstånd på minst 5 mm.

Demontering

Koppla från ugnen från elnätet. Lossa skruvarna som fäster

ugnen vid skåpet. Lyft ugnen något och dra ut den helt från

skåpet.

ru

î

Инс тру кция

по

монтажу

Подготовка

кухонной

секции

рис

. 1

Деревянный

шпон

и

пластиковое

покрытие

внутренней

поверхности

кухонной

секции

в

которую

встраивается

духовой

шкаф

должны

крепиться

термостойким

клеем

выдерживающим

температуру

 90 °C,

а

покрытие

поверхности

соседних

секций

расположенных

рядом

с

духовым

шкафом

должно

крепиться

термостойким

клеем

выдерживающим

температуру

 70 °C.

Если

шпон

пластиковое

покрытие

или

клей

являются

недостаточно

термостойкими

кухонная

мебель

может

деформироваться

или

обгореть

В

таких

случаях

производитель

духового

шкафа

не

несет

ответственности

за

повреждение

мебели

.

Отверстия

в

кухонной

секции

необходимо

проделать

перед

установкой

духового

шкафа

Тщательно

удалите

опилки

они

могут

негативно

повлиять

на

работу

компонентов

духового

шкафа

.

Клеммная

коробка

духового

шкафа

должна

располагаться

в

заштрихованной

зоне

или

там

где

она

не

помешает

установке

духового

шкафа

.

Незафиксированные

кухонные

секции

необходимо

прикрепить

к

стене

обычным

уголком

C.

В

основании

кухонной

секции

куда

будет

устанавливаться

духовой

шкаф

необходимо

проделать

отверстие

для

вентиляции

.

При

установке

духового

шкафа

под

варочную

панель

следуйте

инструкциям

по

установке

варочной

панели

.

Установка

духового

шкафа

в

мебельную

колонну

рис

. 2

Духовой

шкаф

можно

установить

в

кухонную

колонку

Для

вентиляции

духового

шкафа

необходимо

оставить

зазор

шириной

около

 20

мм

между

нижней

полкой

и

задней

стенкой

и

еще

один

зазор

шириной

 20

мм

между

верхней

полкой

и

задней

стенкой

.

Рекомендуемое

расстояние

между

верхней

и

нижней

полками

для

правильной

вентиляции

: 590

мм

С

целью

улучшения

вентиляции

это

расстояние

можно

увеличить

до

 595

мм

.

Духовые

шкафы

с

выдвижной

тележкой

необходимо

устанавливать

так

чтобы

можно

было

легко

извлечь

противни

.

Установка

духового

шкафа

в

углу

рис

. 3

При

установке

духового

шкафа

в

угловую

секцию

следует

принять

во

внимание

отступы

указанные

на

рис

. D.

В

случае

установки

по

схеме

показанной

на

рис

. E,

необходимо

учесть

ширину

передней

части

кухонной

секции

и

ручки

.

Подключение

духового

шкафа

к

электросети

Перед

первым

использованием

прибора

убедитесь

в

наличии

заземления

в

электросети

соответствующего

всем

действующим

нормам

безопасности

Установка

прибора

должна

проводиться

сертифицированным

специалистом

Необходимо

учитывать

требования

местной

энергоснабжающей

компании

и

общенациональные

нормы

.

В

некоторых

маловероятных

случаях

использование

прибора

без

заземления

или

при

неправильном

подключении

к

электросети

может

стать

причиной

серьезных

повреждений

(

травм

и

смерти

от

поражения

электрическим

током

).

Производитель

не

несет

ответственности

за

нарушения

работы

прибора

и

возможный

ущерб

вызванные

неправильным

подключением

к

электросети

.

При

проведении

любых

действий

по

установке

духового

шкафа

прибор

должен

быть

отключен

от

электросети

.

Духовой

шкаф

имеет

класс

защиты

и

может

использоваться

только

при

наличии

заземления

.

Сетевой

кабель

питания

должен

соответствовать

типу

H05 V V-F 3G 1,5

кв

.

мм

или

выше

.

Желто

-

зеленый

кабель

заземления

подключается

в

первую

очередь

и

должен

быть

длиннее

остальных

кабелей

.

С

целью

соблюдения

существующих

требований

по

безопасности

при

установке

прибора

необходимо

предусмотреть

всеполюсное

размыкающее

устройство

с

воздушным

зазором

между

контактами

не

менее

3

мм

Это

требование

неприменимо

при

подключении

к

электросети

через

заземленную

розетку

доступную

для

пользователя

.

В

процессе

установки

прибора

необходимо

обеспечить

защиту

от

прикосновения

к

оголенным

проводам

.

При

подключении

духового

шкафа

к

электросети

следует

учесть

рабочее

напряжение

прибора

указанное

в

табличке

с

характеристиками

духового

шкафа

.

Для

подключения

прибора

необходимо

установить

его

перед

мебельной

секцией

Длины

кабеля

питания

должно

быть

достаточно

для

подключения

к

сети

.

Внимание

Следите

чтобы

кабель

питания

не

оказался

зажат

в

процессе

установки

и

не

касался

нагревающихся

частей

духового

шкафа

.

Любые

действия

с

прибором

включая

замену

или

установку

кабеля

питания

должны

проводиться

специалистами

сервисного

центра

.

Установка

духового

шкафа

в

кухонную

секцию

рис

. 4

Если

духовой

шкаф

оснащен

дверцей

с

выдвижной

тележкой

извлеките

ее

перед

установкой

.

Полностью

вставьте

духовой

шкаф

в

подготовленное

в

кухонной

секции

отверстие

Следите

за

тем

чтобы

краем

духового

шкафа

не

была

повреждена

изоляция

кабеля

питания

чтобы

кабель

не

касался

нагревающихся

деталей

и

не

проходил

под

духовым

шкафом

.

Выровняйте

духовой

шкаф

внутри

кухонной

секции

и

закрепите

его

винтами

(4x25),

входящими

в

комплект

поставки

.

Если

кухонная

секция

соответствует

указанным

в

данном

руководстве

размерам

над

духовым

шкафом

останется

зазор

Не

закрывайте

эту

щель

деревянными

планками

чтобы

обеспечить

правильную

вентиляцию

.

Между

духовым

шкафом

и

соседними

секциями

установленными

рядом

с

духовым

шкафом

должен

оставаться

зазор

не

менее

 5

мм

.

Демонтаж

Отключите

духовой

шкаф

от

электросети

Ослабьте

винты

которыми

духовой

шкаф

крепится

к

кухонной

секции

Приподнимите

духовой

шкаф

и

полностью

вытащите

его

из

кухонной

секции

.

pl

ë

 Instrukc ja monta

ż

u

Przygotowanie mebla: rysunek 1

W meblach do zabudowy, laminaty i pokrycia z tworzyw

sztucznych powinny by

ć

 wykonane z u

ż

yciem kleju

wytrzyma

ł

ego na temperatur

ę

 90 ºC w przypadku wewn

ę

trznej

cz

ęś

ci mebla (gdzie zostanie umieszczony piekarnik) oraz

70 ºC w przypadku s

ą

siaduj

ą

cych mebli (usytuowanych obok

piekarnika). Je

ś

li laminaty i pokrycia z tworzyw sztucznych lub

klej nie s

ą

 wystarczaj

ą

co wytrzyma

ł

e na ciep

ł

o, meble mog

ą

si

ę

 odkszta

ł

ci

ć

 lub spali

ć

. W tym przypadku, producent

piekarnika nie ponosi odpowiedzialno

ś

ci za szkody

spowodowane w meblu.

Wyci

ę

cia w meblu powinny by

ć

 wykonane przed

zainstalowaniem piekarnika. Nale

ż

y usun

ąć

 wióry, gdy

ż

 mo

ż

to zak

ł

óci

ć

 dzia

ł

anie podzespo

ł

ów piekarnika.

Skrzynka po

łą

czeniowa piekarnika powinna znajdowa

ć

 si

ę

 w

strefie powierzchni zaciemnionej

B

 lub w strefie, która nie

przeszkadza w monta

ż

u piekarnika.

Meble, które nie s

ą

 nieruchome, nale

ż

y przymocowa

ć

 do

ś

ciany za pomoc

ą

 zwyk

ł

ego k

ą

townika

C

.

Mebel, w którym zostanie umieszczony piekarnik, powinien

posiada

ć

 otwór wentylacyjny w podstawie.

Je

ś

li piekarnik jest montowany pod p

ł

yt

ą

 kuchenki, nale

ż

post

ę

powa

ć

 zgodnie z instrukcj

ą

 monta

ż

u p

ł

yty.

background image

Umieszczenie piekarnika w wysokiej szafce:

rysunek 2

Monta

ż

 piekarnika mo

ż

e by

ć

 równie

ż

 wykonany w wysokiej

szafce.

W celu zapewnienia wentylacji piekarnika nale

ż

y pozostawi

ć

otwór oko

ł

o 20 mm mi

ę

dzy doln

ą

 pó

ł

k

ą

 i

ś

cian

ą

 podpieraj

ą

c

ą

oraz drugi otwór 20 mm mi

ę

dzy górn

ą

 pó

ł

k

ą

 i

ś

cian

ą

podpieraj

ą

c

ą

.

Zaleca si

ę

, aby pozostawi

ć

 mi

ę

dzy górn

ą

 i doln

ą

 pó

ł

k

ą

odleg

ł

o

ść

 590 mm, aby zapewni

ć

 prawid

ł

owy system

napowietrzania. Opisywan

ą

 odleg

ł

o

ść

 mo

ż

na zwi

ę

kszy

ć

 do

595 mm, je

ś

li pragnie si

ę

, by system napowietrzania by

ł

 wi

ę

kszy

ni

ż

 zalecany.

Piekarniki z drzwiczkami z wózkiem powinny by

ć

 montowane w

taki sposób, aby blachy piekarnika mog

ł

y by

ć

 bez problemu

wyci

ą

gane.

Monta

ż

 piekarnika w rogu: rysunek 3

W przypadku monta

ż

u urz

ą

dzenia w rogu, nale

ż

y uwzgl

ę

dni

ć

wymiary podane na rysunku

D

. Zaleca si

ę

, aby w przypadku

wymiarów podanych na rysunku

E

, uwzgl

ę

dni

ć

 szeroko

ść

przedniej cz

ęś

ci mebla oraz uchwytu.

Pod

łą

czenie piekarnika do sieci

Przed u

ż

yciem urz

ą

dzenia po raz pierwszy, nale

ż

y si

ę

upewni

ć

, czy mieszkanie posiada uziemienie i czy spe

ł

nia

wszystkie obowi

ą

zuj

ą

ce normy bezpiecze

ń

stwa. Instalacja

urz

ą

dzenia powinna zosta

ć

 wykonana przez upowa

ż

nionego

technika specjalist

ę

. Nale

ż

y przestrzega

ć

 zarówno zarz

ą

dze

ń

regionalnego dystrybutora energii elektrycznej, jak i przepisów

ogólnokrajowych.

U

ż

ytkowanie tego urz

ą

dzenia bez uziemienia lub

nieprawid

ł

owo zainstalowanego mo

ż

e spowodowa

ć

, cho

ć

 w

bardzo ma

ł

o prawdopodobnych okoliczno

ś

ciach, powa

ż

ne

szkody (obra

ż

enia i

ś

mier

ć

 na skutek pora

ż

enia pr

ą

dem).

Producent nie ponosi odpowiedzialno

ś

ci za nieprawid

ł

owe

funkcjonowanie urz

ą

dzenia i za ewentualne szkody

spowodowane przez nieodpowiednie instalacje elektryczne.

Podczas wszystkich operacji zwi

ą

zanych z monta

ż

em,

piekarnik nie powinien by

ć

 pod

łą

czony do sieci.

Piekarnik odpowiada klasie ochrony I i powinien

funkcjonowa

ć

 z po

łą

czeniem z uziemieniem.

Przewód po

łą

czeniowy z sieci

ą

 elektryczn

ą

 powinien by

ć

 typu

H05 V V-F 3G 1,5 mm² lub wy

ż

szego typu.

Przewód koloru

ż

ó

ł

to-zielonego, u

ż

ywany do uziemienia,

powinien by

ć

 pod

łą

czony jako pierwszy i powinien by

ć

 d

ł

u

ż

szy

od pozosta

ł

ych.

Aby spe

ł

ni

ć

 standardowe wymogi bezpiecze

ń

stwa, instalator

powinien zapewni

ć

 wielobiegunowy wy

łą

cznik odcinaj

ą

cy

zasilanie z rozwarciem kontaktu o szeroko

ś

ci minimum 3 mm.

Nie jest to konieczne w przypadku pod

łą

czenia do gniazdka

sieciowego, je

ś

li jest ono dost

ę

pne dla u

ż

ytkownika i jest

uziemione.

Zabezpieczenie przed dotkni

ę

ciem r

ę

k

ą

 nale

ż

y zapewni

ć

 za

pomoc

ą

 monta

ż

u.

Nale

ż

y pod

łą

czy

ć

 piekarnik z uwzgl

ę

dnieniem napi

ę

cia

pod

łą

czenia wskazanego na tabliczce znamionowej

piekarnika.

W celu pod

łą

czenia urz

ą

dzenia, nale

ż

y go umie

ś

ci

ć

 przed

meblem. Przewód po

łą

czeniowy powinien by

ć

 wystarczaj

ą

co

d

ł

ugi, aby umo

ż

liwi

ć

 pod

łą

czenie.

Uwaga! zwróci

ć

 uwag

ę

, aby przewód po

łą

czeniowy nie zosta

ł

pochwycony w trakcie instalacji oraz aby nie styka

ł

 si

ę

 z

gor

ą

cymi cz

ęś

ciami piekarnika.

Wszelkie czynno

ś

ci wykonywane w urz

ą

dzeniu,

łą

cznie z

wymian

ą

 lub zainstalowaniem przewodu zasilania, powinny

by

ć

 wykonywane przez Serwis Techniczny.

Umieszczenie piekarnika w meblu: rysunek 4

W przypadku piekarników posiadaj

ą

cych drzwiczki z wózkiem,

nale

ż

y wyj

ąć

 drzwiczki.

Popychaj

ą

c, wsun

ąć

 ca

ł

kowicie urz

ą

dzenie do

przygotowanego otworu w meblu. Nale

ż

y uwa

ż

a

ć

, aby

przewód nie zosta

ł

 ods

ł

oni

ę

ty przez kraw

ę

d

ź

 piekarnika, aby

nie dotyka

ł

 gor

ą

cych elementów i aby nie przechodzi

ł

 przez

doln

ą

 cz

ęść

 piekarnika.

Wy

ś

rodkowa

ć

 piekarnik w meblu i przymocowa

ć

 za pomoc

ą

do

łą

czonych

ś

rub (4x25).

Je

ś

li mebel zosta

ł

 zbudowany zgodnie z podanymi

wymiarami, pozostanie szczelina w górnej cz

ęś

ci piekarnika.

Nie nale

ż

y zas

ł

ania

ć

 tej szczeliny drewnianymi listwami, aby

umo

ż

liwi

ć

 prawid

ł

ow

ą

 wentylacj

ę

.

Mi

ę

dzy urz

ą

dzeniem oraz s

ą

siaduj

ą

cymi meblami

(usytuowanymi obok piekarnika) nale

ż

y pozostawi

ć

 odleg

ł

o

ść

co najmniej 5 mm.

Demonta

ż

Od

łą

czy

ć

 piekarnik od sieci elektrycznej. Poluzowa

ć

ś

ruby

mocuj

ą

ce piekarnik do mebla. Unie

ść

 lekko piekarnik i wyj

ąć

 go

ca

ł

kowicie z mebla.

tr

ô

 Montaj

k

ı

lavuz u

Mobilyan

ı

n haz

ı

rlanmas

ı

ş

ekil 1

Gömme mobilyalarda, saç kaplamalar ve plastik kaplamalar,

mobilyan

ı

n (f

ı

r

ı

n

ı

n yerle

ş

tirilece

ğ

i) iç k

ı

sm

ı

 için 90 ºC s

ı

cakl

ı

ğ

ve (f

ı

r

ı

n

ı

n yan

ı

na yerle

ş

tirilen) biti

ş

ik mobilyalar için 70 ºC

s

ı

cakl

ı

ğ

a dayan

ı

kl

ı

 bir yap

ı

ş

t

ı

r

ı

c

ı

yla gerçekle

ş

tirilmi

ş

 olmal

ı

d

ı

r.

Saç kaplamalar ve plastik kaplamalar ya da yap

ı

ş

t

ı

r

ı

c

ı

ı

s

ı

ya

yeterince dayan

ı

kl

ı

 de

ğ

ilse, mobilyalar deforme olabilir veya

yanabilir. Bu durumda, üretici f

ı

r

ı

n

ı

n görece

ğ

i zararlardan

sorumlu tutulamaz.

Mobilya üzerindeki kesme i

ş

lemleri, f

ı

r

ı

n

ı

n kurulumu

yap

ı

lmadan önce gerçekle

ş

tirilmelidir. F

ı

r

ı

n aksamlar

ı

n

ı

çal

ı

ş

mas

ı

n

ı

 etkileyebilece

ğ

i için, tala

ş

 art

ı

klar

ı

n

ı

 ortadan

kald

ı

r

ı

n

ı

z.

F

ı

r

ı

n

ı

n ba

ğ

lant

ı

 kutusu

B

'deki taral

ı

 yüzey içerisindeki bir

bölgede veya f

ı

r

ı

n montaj

ı

n

ı

 engellemeyecek bir bölgede

bulunmal

ı

d

ı

r.

Sabit durumda olmayan mobilyalar

ı

 duvara

C

 ola

ğ

an aç

ı

s

ı

yla

sabitlemek gerekmektedir.

F

ı

r

ı

n

ı

n yerle

ş

tirilece

ğ

i mobilyan

ı

n taban

ı

nda bir havaland

ı

rma

ı

kl

ı

ğ

ı

 olmal

ı

d

ı

r.

F

ı

r

ı

n bir pi

ş

irme tezgah

ı

n

ı

n alt

ı

na monte edilecekse, buna ait

montaj talimatlar

ı

n

ı

 izleyiniz.

F

ı

r

ı

n

ı

n bir üst dolaba yerle

ş

tirilmesi:

ş

ekil 2

F

ı

r

ı

n

ı

n bir üst dolaba monte edilmesi de mümkündür.

F

ı

r

ı

n

ı

n hava almas

ı

 için alt raf ile destek duvar

ı

 aras

ı

nda yakla

ş

ı

20 mm ve üst raf ile destek duvar

ı

 aras

ı

nda da 20 mm aç

ı

kl

ı

bulunmal

ı

d

ı

r.

Do

ğ

ru bir havaland

ı

rma sistemi elde etmek için üst raf ile alt raf

aras

ı

nda 590 mm bo

ş

luk b

ı

rak

ı

lmas

ı

 önerilir. Havaland

ı

rma

sisteminin önerilenden daha büyük olmas

ı

 isteniyorsa bu

mesafe 595 mm'ye kadar artt

ı

r

ı

labilir.

Ray kapakl

ı

 f

ı

r

ı

nlar, f

ı

r

ı

n tepsileri sorunsuz ç

ı

kar

ı

lmas

ı

 mümkün

olacak

ş

ekilde monte edilmelidir.

F

ı

r

ı

n

ı

n bir kö

ş

eye monte edilmesi:

ş

ekil 3

Cihaz

ı

n bir kö

ş

eye monte edilmesi durumunda,

ş

ekil

D

'deki

mesafeler dikkate al

ı

nmal

ı

d

ı

r.

Ş

ekil

E

'deki ölçüler için mobilyan

ı

ön k

ı

sm

ı

n

ı

n ve tutaca

ğ

ı

n geni

ş

li

ğ

i dikkate al

ı

nmal

ı

d

ı

r.

F

ı

r

ı

n

ı

ş

ebekeye ba

ğ

lanmas

ı

Cihaz

ı

 ilk defa kullan

ı

mdan önce, evinizin toprak ba

ğ

lant

ı

s

ı

oldu

ğ

undan ve geçerli güvenlik

ş

artlar

ı

na uygun oldu

ğ

undan

emin olmal

ı

s

ı

n

ı

z. Cihaz

ı

n

ı

z

ı

n kurulumu yetkili bir uzman

teknisyen taraf

ı

ndan yap

ı

lmal

ı

d

ı

r. Hem yerel elektrik tedarik

ş

irketinin hem de genel kanunlar

ı

n hükümlerine uyulmal

ı

d

ı

r.

Aletin toprak hat ba

ğ

lant

ı

s

ı

 olmamas

ı

 ya da yanl

ı

ş

 kurulumu,

nadir durumlarda ciddi hasarlara (ki

ş

isel yaralanmalar, ya da

elektrik çarpmas

ı

na ba

ğ

l

ı

 ölüm) sebebiyet verebilir. Uygun

olmayan elektrik ba

ğ

lant

ı

s

ı

 nedeniyle olu

ş

acak olas

ı

 hasarlar

ve cihaz

ı

n çal

ı

ş

mas

ı

nda görülebilecek yanl

ı

ş

l

ı

klardan üretici

sorumlu de

ğ

ildir.

Bütün montaj i

ş

lemleri s

ı

ras

ı

nda cihaz

ı

ş

ebeke ba

ğ

lant

ı

s

ı

kesik olmal

ı

d

ı

r.

Cihaz I koruma s

ı

n

ı

f

ı

na girmektedir ve yaln

ı

zca toprakl

ı

 prizle

çal

ı

ş

t

ı

r

ı

lmal

ı

d

ı

r.

Ş

ebeke ba

ğ

lant

ı

 kablosu H05 V V-F 3G 1,5 mm² veya üzeri

olmal

ı

d

ı

r.

Toprak ba

ğ

lant

ı

s

ı

 için kullan

ı

lan sar

ı

 ve ye

ş

il renkli kablo ilk

önce ba

ğ

lanmal

ı

 ve di

ğ

erlerinden uzun b

ı

rak

ı

lmal

ı

d

ı

r.

Güvenlik önerilerini yerine getirmek için prize en az 3 mm

temas aç

ı

kl

ı

ğ

ı

 bulunan tüm terminalleri kesecek bir elektrik

anahtar

ı

 koymak gereklidir. Bir soket yard

ı

m

ı

yla ya

ğ

ı

lan

ba

ğ

lant

ı

larda, kullan

ı

c

ı

n

ı

n buna eri

ş

imi varsa ve

topraklanm

ı

ş

sa, buna gerek yoktur.

Montajda manuel konta

ğ

a kar

ş

ı

 koruma sa

ğ

lanmal

ı

d

ı

r.

F

ı

r

ı

n, özellik plakas

ı

nda belirtilen ba

ğ

lant

ı

 gerilimi göz önüne

al

ı

narak ba

ğ

lanmal

ı

d

ı

r.

background image

Cihaz, ba

ğ

lanmas

ı

 için mobilyan

ı

n önüne yerle

ş

tirilmelidir.

Cihaz kablosu ba

ğ

lanmas

ı

na yetecek kadar uzun olmal

ı

d

ı

r.

Dikkat! kurulum s

ı

ras

ı

nda kablonun s

ı

k

ı

ş

mamas

ı

na ve f

ı

r

ı

n

ı

s

ı

cak k

ı

s

ı

mlar

ı

na de

ğ

memesine dikkat ediniz.

Kablo tesisat

ı

n

ı

n de

ğ

i

ş

tirilmesi de dahil cihaz üzerinde her

türlü oynama Teknik Servis taraf

ı

ndan yap

ı

lmal

ı

d

ı

r.

F

ı

r

ı

n

ı

 mobilyaya yerle

ş

tiriniz:

ş

ekil 4

Ray kapakl

ı

 f

ı

r

ı

nlarda kapak ç

ı

kar

ı

lmal

ı

d

ı

r.

Cihaz

ı

, mobilyan

ı

n bo

ş

lu

ğ

una iterek tamamen yerle

ş

tiriniz.

Kablonun, f

ı

r

ı

n

ı

n kö

ş

eleri taraf

ı

ndan soyulmamas

ı

na, s

ı

cak

k

ı

s

ı

mlara de

ğ

memesine ve f

ı

r

ı

n

ı

n alt k

ı

sm

ı

ndan geçmemesine

dikkat ediniz.

F

ı

r

ı

n

ı

 ortalay

ı

n

ı

z ve birlikte verilen c

ı

vatalarla (4x25)

sabitleyiniz.

Mobilya verdi

ğ

imiz ölçülere göre yap

ı

lm

ı

ş

sa, f

ı

r

ı

n

ı

n üst

k

ı

sm

ı

nda bir bo

ş

luk kalacakt

ı

r. Yeterli havaland

ı

rma sa

ğ

lamak

için, bu aç

ı

kl

ı

ğ

ı

 tahtalarla kapatmay

ı

n

ı

z.

Cihazla (f

ı

r

ı

n

ı

n yan

ı

nda yer alan) biti

ş

ik mobilyalar aras

ı

nda en

az 5 mm mesafe olmal

ı

d

ı

r.

Demonte edilmesi

F

ı

r

ı

n

ı

 elektrik hatt

ı

ndan ay

ı

r

ı

n

ı

z. F

ı

r

ı

n

ı

 mobilyaya sabitleyen iki

c

ı

vatay

ı

 sökünüz. F

ı

r

ı

n

ı

 hafifçe kald

ı

r

ı

n

ı

z ve mobilyadan tamamen

ç

ı

kar

ı

n

ı

z.

hu

á

 Szerelés i útm utató

A bútor el

ő

készítése: 1. ábra

A beépíthet

ő

 bútorok lapjait és a bútor bels

ő

 felületén lév

ő

m

ű

anyag bevonatokat (ahová a süt

ő

 kerül) 90 ºC

h

ő

mérsékletig ellenálló ragasztóval kell illeszteni, míg a süt

ő

mellé kerül

ő

 bútorok esetében a ragasztásnak 70 ºC-os

h

ő

mérsékletig kell ellenállónak lennie. Ha a bútorlapok és a

m

ű

anyag bevonatok h

ő

állósága nem megfelel

ő

, a bútor

alakját veszítheti vagy megéghet. Ilyen esetben a süt

ő

 gyártója

semmilyen felel

ő

sséget nem vállal a bútorban bekövetkezett

károkért.

A bútorba a bevágásokat a süt

ő

 beszerelése el

ő

tt kell

elkészíteni. Távolítsa el a forgácsokat, mert befolyásolhatják a

süt

ő

 alkatrészeinek m

ű

ködését.

A süt

ő

 kapcsolószekrénye legyen a sötét területen

B

 vagy egy

olyan részen, ahol nincs útban a süt

ő

 beszerelésekor.

Ha a bútor billeg, er

ő

sítse a falhoz egy egyszer

ű

sarokvassal

C

.

A bútor (ahová a süt

ő

 kerül) aljára szell

ő

z

ő

nyílást kell szerelni.

Ha a süt

ő

t f

ő

z

ő

lap alá szereli, kövesse ez utóbbi szerelési

útmutatóját.

A süt

ő

 magas szekrénybe történ

ő

 szerelése:

2. ábra

A süt

ő

 magas szekrénybe is beépíthet

ő

A süt

ő

 szell

ő

zése érdekében egy kb. 20 mm-es rést kell hagyni

az alsó polc és a támaszfal között, és ugyancsak 20 mm-t a

fels

ő

 polc és a támaszfal között.

A megfelel

ő

 szell

ő

zés biztosítása érdekében a fels

ő

 és az alsó

polc között ajánlott 590 mm-es távolságot hagyni. Ha ennél

nagyobb hatásfokú szell

ő

zést kíván elérni, a távolság 595 mm-

re növelhet

ő

.

Gördül

ő

kocsis ajtó esetén a süt

ő

t úgy kell beszerelni, hogy a

tepsiket gond nélkül ki lehessen venni.

A süt

ő

 sarokba szerelése: 3. ábra

Ha a készüléket sarokba szereli, kövesse a D

ábrán

 látható

méreteket. Javasoljuk, hogy az E

ábrán

 látható méretek

kapcsán vegye figyelembe a fogantyú és a bútor elüls

ő

részének szélességét.

A süt

ő

 csatlakoztatása az elektromos hálózatra

A készülék els

ő

 használata el

ő

tt bizonyosodjon meg arról,

hogy az elektromos hálózat földelve van, és megfelel az

összes hatályos biztonsági el

ő

írásnak. A készülék üzembe

helyezését csak megfelel

ő

en képzett szakember végezheti. A

szerelés során az országos el

ő

írásokat és a regionális

áramszolgáltató által meghatározott el

ő

írásokat is követni kell.

A készülék földelés nélküli használata vagy helytelen üzembe

helyezése – bár csak ritkán el

ő

forduló körülmények között –

komoly károkat okozhat (áramütés okozta személyi sérülést

vagy halált). A nem el

ő

írásszer

ű

 elektromos bekötésb

ő

l ered

ő

esetleges károkért és nem megfelel

ő

 m

ű

ködésért a gyártó

semmilyen felel

ő

sséget nem vállal.

A beszerelési m

ű

veletek alatt a süt

ő

t tilos a hálózatra

csatlakoztatni.

A süt

ő

 az I. biztonsági osztályba tartozik, és kizárólag földelt

elektromos hálózatra csatlakoztatható.

Az elektromos hálózat csatlakozókábelének típusa: H05 V V-

F 3G 1,5 mm² vagy nagyobb.

El

ő

ször a földelést biztosító sárga-zöld szín

ű

 kábelt kell

csatlakoztatni úgy, hogy az a többinél hosszabb legyen.

Az általános biztonsági el

ő

írások betartása érdekében a

szerel

ő

 köteles gondoskodni egy minden fázist megszakító

f

ő

kapcsoló felszerelésér

ő

l, amely legalább 3 mm-es rést nyit

az érintkez

ő

k között. Erre nincs szükség, ha a csatlakozás

földelt és a felhasználó által elérhet

ő

 helyen lév

ő

 hálózati

csatlakozóaljzattal történik.

A szerelés során biztosítani kell az érintésvédelmet.

A süt

ő

 csatlakoztatásakor vegye figyelembe a m

ű

szaki

adatlapon található csatlakoztatási feszültséget.

A készüléket csatlakoztatás el

ő

tt helyezze a bútor elé. A

csatlakozókábel legyen megfelel

ő

 hosszúságú.

Figyelem! Ügyeljen, hogy a szerelés során a csatlakozókábel

ne szoruljon be és ne érintkezzen a süt

ő

 forró részeivel.

A készüléken történ

ő

 javításokat, beleértve a hálózati kábel

csatlakoztatását és cseréjét, csak a vev

ő

szolgálat végezheti

el.

A süt

ő

 bútorba helyezése: 4. ábra

A gördül

ő

kocsis ajtóval szerelt süt

ő

knél ki kell emelni az ajtót.

Nyomja be teljesen a készüléket a bútorban kialakított

nyílásba. Ügyeljen, hogy a kábelt ne sértse meg a süt

ő

valamelyik széle, valamint ne érjen a süt

ő

 forró részeihez, és

ne kerüljön a süt

ő

 alá.

Helyezze középre a süt

ő

t a bútorban, és rögzítse a mellékelt

csavarokkal (4x25).

Ha a bútort az általunk megadott méretek szerint készíttették,

a süt

ő

 fölött egy rés marad. A megfelel

ő

 szell

ő

zés érdekében

ne zárja le ezt a nyílást lécekkel.

A készülék és a mellette lév

ő

 bútorok között legalább 5 mm

távolságot kell hagyni.

Szétszerelés

Kapcsolja le a süt

ő

t az elektromos hálózatról. Oldja meg a süt

ő

a bútorhoz rögzít

ő

 csavarokat. Emelje meg enyhén a süt

ő

t, és

húzza ki teljesen a bútorból.

Annotations for Bosch HBG43T420 in format PDF
