Manual for Bosch FPP-5000 External Power Supply Unit Kit 24 V
BCM-0000-B
it Guida di installazione
cs Instalacní prírucka
nl Installatiehandleiding
da Installationsvejledning
pl Instrukcja instalacji
de Installationsanleitung
pt Guia de Instalação
el Εγχειρίδιο εγκατάστασης
ro Ghid de instalare
en Installation Guide
ru Руководство по установке
es Guía de instalación
sl Priročnik za namestitev
fr Notice d´installation
sv Installationsanvisning
hr Instalacijske upute
tr Kurulum Klavuzu
hu Telepítési útmutató
BCM-0000-B 3
1.
2.
2.
3.
1.
Bosch Sicherheitssysteme GmbH F.01U.081.382 | 3.0 | 2009.07

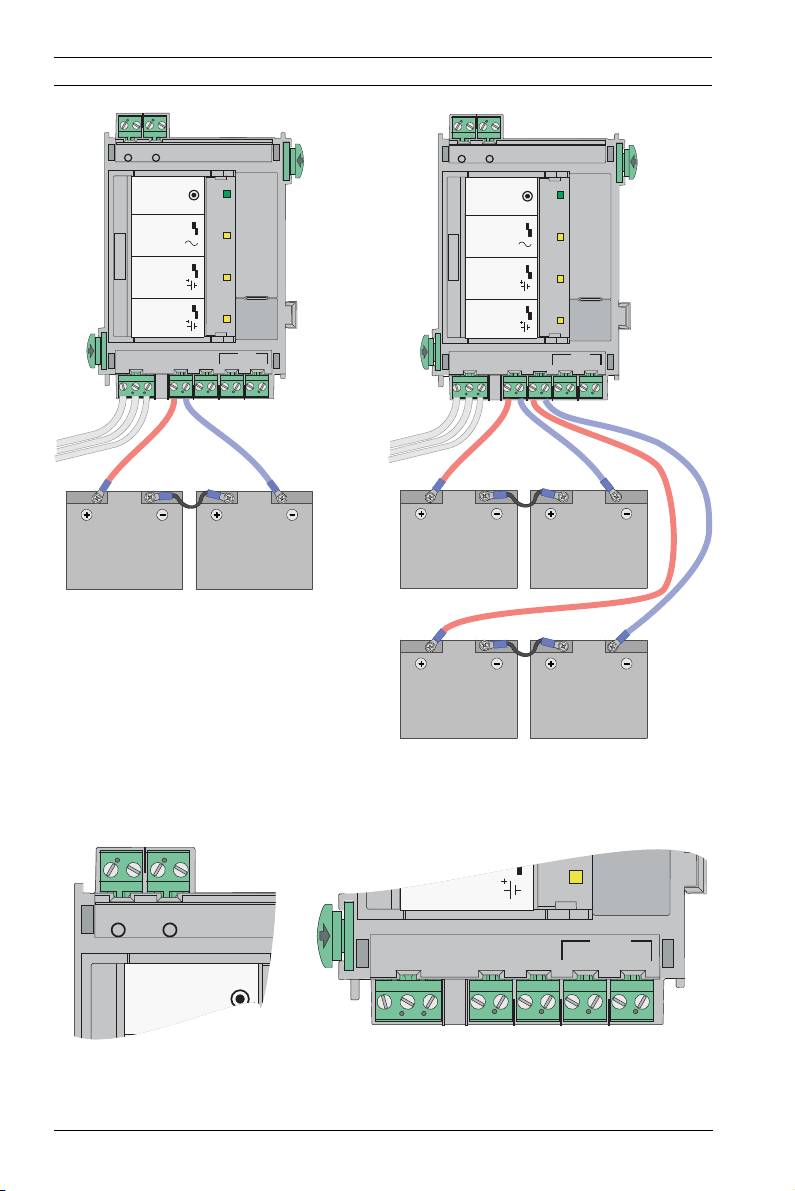

4 BCM-0000-B
+ - + -
24V 24V
+ - + -
24V 24V
1 2
1 2
MAIN POWER
MAIN POWER
MAIN POWER
MAIN POWER
TROUBLE
TROUBLE
BATTERY 1
BATTERY 1
BCM-0000-B
BCM-0000-B
TROUBLE
TROUBLE
BATTERY 2
BATTERY 2
TROUBLE
TROUBLE
MAIN BAT1 BAT2 FAULT
MAIN BAT1 BAT2 FAULT
+ - + - + - +
FAULT
- AC
- BAT
- Σ
24 V
+ - + - + - +
FAULT
- AC
- BAT
- Σ
24 V
F.01U.081.382 | 3.0 | 2009.07 Bosch Sicherheitssysteme GmbH
+ - + -
24V 24V
1 2
MAIN POWER
BATTERY 2
TROUBLE
MAIN BAT1 BAT2 FAULT
+ - + - + -
- AC
- BAT
- Σ
FAULT
+ 24 V
BCM-0000-B cs 5
Bezpečnostní pokyny
Funkce
Modul monitoruje napájení celé ústředny a reguluje nabíjení akumulátoru
podle funkce času a teploty. Tlačítko má tři funkce, které jsou závislé na
stavu řídicí jednotky akumulátorů:
- Čtyři indikátory LED se rozsvítí jako potvrzení a test LED při každém
stisknutí tlačítka.
- Jestliže se napětí akumulátorů pohybuje mezi 18 V a 21 V, lze
proceduru nabíjení akumulátorů spouštět ručně. Musí být k dispozici
napájecí zdroj.
- 24V spínací výstupy lze resetovat. Spínací výstup je v případě poruchy
deaktivován.
Bosch Sicherheitssysteme GmbH F.01U.081.382 | 3.0 | 2009.07
i
POZNÁMKA!
- Instalaci musí provádět pouze autorizovaný personál.
- Jednotku BCM-0000-B lze používat pouze s řídicími
jednotkami ústředny FPA-1200-MPC a MPC-xx00-B
s verzemi softwaru 2.1 a vyššími.
- Celkový proud všech připojených součástí včetně
nabíjecího proudu akumulátoru nesmí překročit 6 A.
- 24V spínací výstupy nesmí být zapojeny paralelně.
- Všechny akumulátory připojené k jednotce BCM-0000-B
musí být stejného typu a mít stejné elektrické vlastnosti.
- Délka kabelu na spínacích výstupech poruchy nesmí
překročit 3 metry.
- Kabely na spínacích výstupech poruchy musí být uvnitř
skříně.
