Bosch FLM-320-EOL4W-S Conventional EOL Module 4-Wire: instruction

FLM-320-EOL4W-S

cs

Instalační příručka

de

Installationsanleitung

el

Εγχειρίδιο εγκατάστασης

en

Installation Guide

es

Guía de instalación

fr

Guide d'installation

hu

Telepítési útmutató

it

Guida all'installazione

nl

Installatiehandleiding

pl

Instrukcja instalacji

pt

Manual de instalação

ro

Ghid de instalare

ru

Руководство по установке

tr

Kurulum Kılavuzu

3

 |  |

cs

Instalační příručka

7

de

Installationsanleitung

8

el

Εγχειρίδιο εγκατάστασης

9

en

Installation Guide

10

es

Guía de instalación

11

fr

Guide d'installation

12

hu

Telepítési útmutató

13

it

Guida all'installazione

14

nl

Installatiehandleiding

15

pl

Instrukcja instalacji

16

pt

Manual de instalação

17

ro

Ghid de instalare

18

ru

Руководство по установке

19

tr

Kurulum Kılavuzu

20

4

FLM-320-EOL4W-S

F.01U.121.918 | 5.0 | 2011.05

Bosch Sicherheitssysteme

FLM-320EOL4W-S

1.

2.

1.

2.

FLM-320EOL4W-S

2.

2 x 2

34 mm

21 mm

44 mm

1 x

2 x 4

2 x 4

m

m,

5,

0

2

Ø21 mm

Ø

≤

8 mm

                PO

WER       CONV

Shield       0V   +U      a1-  b1+

R

V

P









  P

O

W

E

R



 C

O

N

V

S

h

ie

ld





0

V



+U





  a

1

-

b

1

+

R

V

P

FLM-320-EOL4W-S

5

Bosch Sicherheitssysteme

F.01U.121.918 | 5.0 | 2011.05

FLM-320-EOL4W-S

3.

4.

Ø21 mm

126 mm

m

m

62

1

FLM-320-EOL4W-S

5.

2.

1.

6

FLM-320-EOL4W-S

F.01U.121.918 | 5.0 | 2011.05

Bosch Sicherheitssysteme

CZM

0004

A

AUX1

+

–

AUX2

+

–

OUT1

–

+

OUT2

–

+

IN1

–

+

IN2

–

+

IN3

–

+

IN4

–

+

OUT3

–

+

OUT3

–

+

AUX3

+

–

AUX4

+

–

b1+    a-    b2+  2+   1/2-   1+

LSN

AUX

PWR   IN

LSN AUX

OUT2/

IN1

OUT1

or

EXT.PWR

–

+

–

+

–

+

FLM-420/4-C

ON-D



              POWER      CONV

Shield       +U   0V      b+    a-

R

V

P

FLM-320-EOL4W

BCM-0000-B

+      -         +     -

  24V           24V

MAIN                     BAT1        BAT2                FAULT

F

A

UL

T

AC

BA

T

MAIN POWER

MAIN POWER

TROUBLE

TROUBLE

TROUBLE

BATTERY 1

BATTERY 2

+      -                      +      -         +     -       -       -       -      +

Σ

1

2

CZM

0004

A

AUX1

+

–

AUX2

+

–

OUT1

–

+

OUT2

–

+

IN1

–

+

IN2

–

+

IN3

–

+

IN4

–

+

OUT3

–

+

OUT3

–

+

AUX3

+

–

AUX4

+

–

b1+    a-    b2+  2+   1/2-   1+

LSN

AUX

PWR   IN

LSN AUX

OUT2/

IN1

OUT1

or

EXT.PWR

–

+

–

+

–

+

FLM-420/4-C

ON-D

BCM-0000-B

+      -         +     -

  24V           24V

MAIN                     BAT1        BAT2                FAULT

F

A

UL

T

AC

BA

T

MAIN POWER

MAIN POWER

TROUBLE

TROUBLE

TROUBLE

BATTERY 1

BATTERY 2

+      -                      +      -         +     -       -       -       -      +

Σ

1

2



              POWER      CONV

Shield       +U   0V      b+    a-

R

V

P

FLM-320-EOL4W



              POWER      CONV

Shield       +U   0V      b+    a-

R

V

P

FLM-320-EOL4W



              POWER      CONV

Shield       +U   0V      b+    a-

R

V

P

FLM-320-EOL4W

E

D

C

B

A

10

9

8

7

6

5

4

3

2

1

E

D

C

B

A

10

9

8

7

6

5

4

3

2

1

E

D

C

B

A

10

9

8

7

6

5

4

3

2

1

E

D

C

B

A

10

9

8

7

6

5

4

3

2

1

E

D

C

B

A

10

9

8

7

6

5

4

3

2

1

E

D

C

B

A

10

9

8

7

6

5

4

3

2

1

E

D

C

B

A

10

9

8

7

6

5

4

3

2

1

E

D

C

B

A

10

9

8

7

6

5

4

3

2

1

FLM-320-EOL4W-S

cs

7

Bosch Sicherheitssysteme

F.01U.121.918 | 5.0 | 2011.05

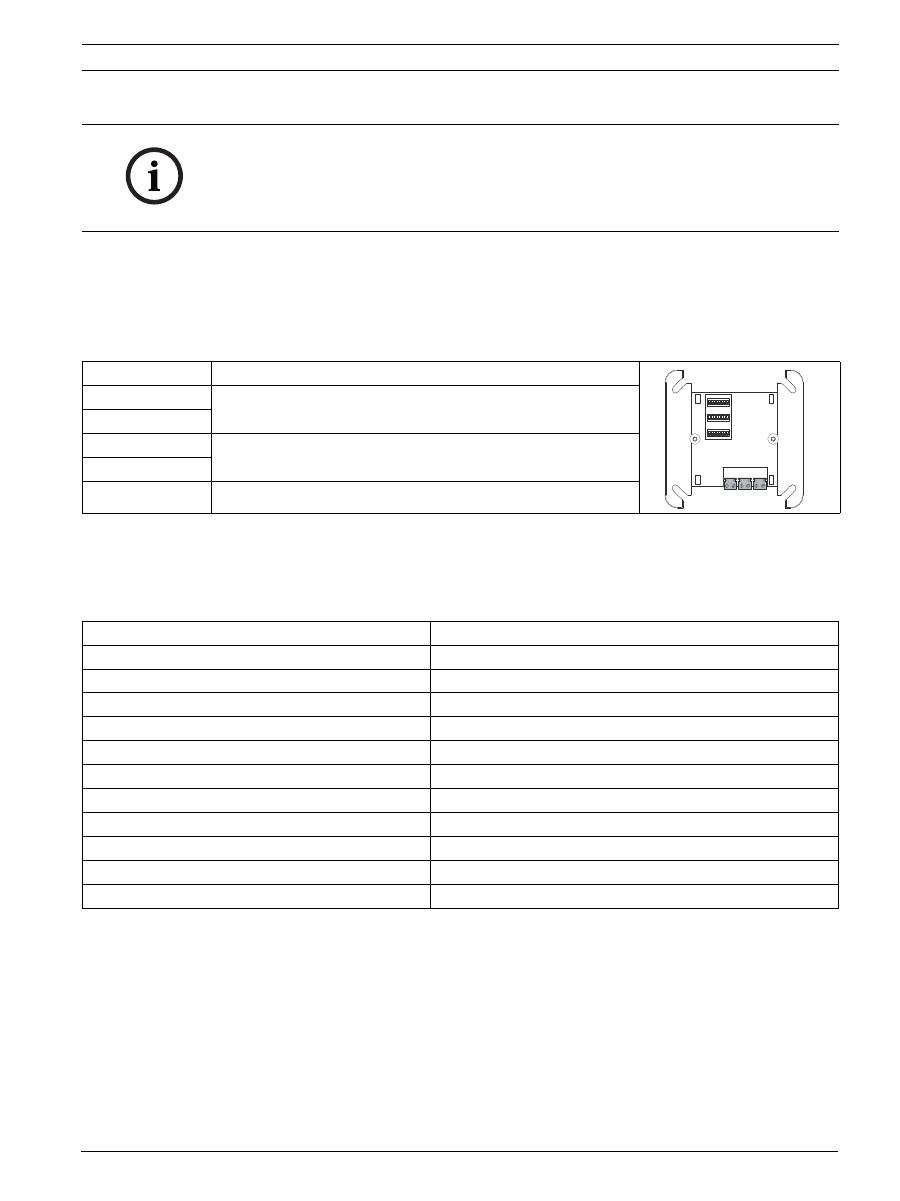

Poznámky Funkce

Modul FLM-320-EOL4W-S se používá k ukončení konvenčních vedení. Dokáže detekovat

poruchy konvenční linky a pomocného napětí v souladu s normou EN 54-13 a využívá linku

k hlášení chyb ovládacího panelu ústředny EPS.

Připojení

Zakončovací modul připojte jako poslední prvek konvenční linky. Prostřednictvím

Programovacího softwaru FSP-5000-RPS vypočtěte hodnoty a příslušná nastavení

dvoupolohových mikropřepínačů a nastavte s nimi odpor (R), napětí (V) a napájení (P) linky.

Technické údaje

-

Instalaci musí provádět pouze autorizovaný a specializovaný personál!

-

Na konec každé konvenční linky musí být připojen zakončovací modul.

-

Během instalace je nutné dodržovat normy a směrnice příslušné země.

-

K výpočtu vhodného programování prostřednictvím dvoupolohových mikropřepínačů je

nutné použít Programovací software FSP-5000-RPS ústředny EPS FPA-5000.

Popis

Funkce

CONV b+

Konvenční linka, příchozí

CONV a-

POWER +U

Napájení

POWER 0V

Shield

Stínění kabelu

                 POWER      CONV

Shield       +U   0V      b+     a-

R

V

P

Pomocné vstupní napětí

8 V DC až 30 V DC

Konvenční vstupní napětí

9 V DC až 30 V DC

Odběr proudu z pomocného napájení

< 5,5 mA

Konvenční odběr proudu

< 2,0 mA

Materiál krytu

Směs ABS a PC

Barva krytu

Signální bílá, RAL 9003

Rozměry (v × š × h)

Přibližně 126 × 126 × 71 mm

Hmotnost

342 g

Přípustná provozní teplota

−20 °C až 55 °C

Přípustná skladovací teplota

−25 °C až 85 °C

Přípustná relativní vlhkost

< 96 %, nekondenzující

Třída krytí odpovídá normě IEC 60529

IP 54

8

de

FLM-320-EOL4W-S

F.01U.121.918 | 5.0 | 2011.05

Bosch Sicherheitssysteme

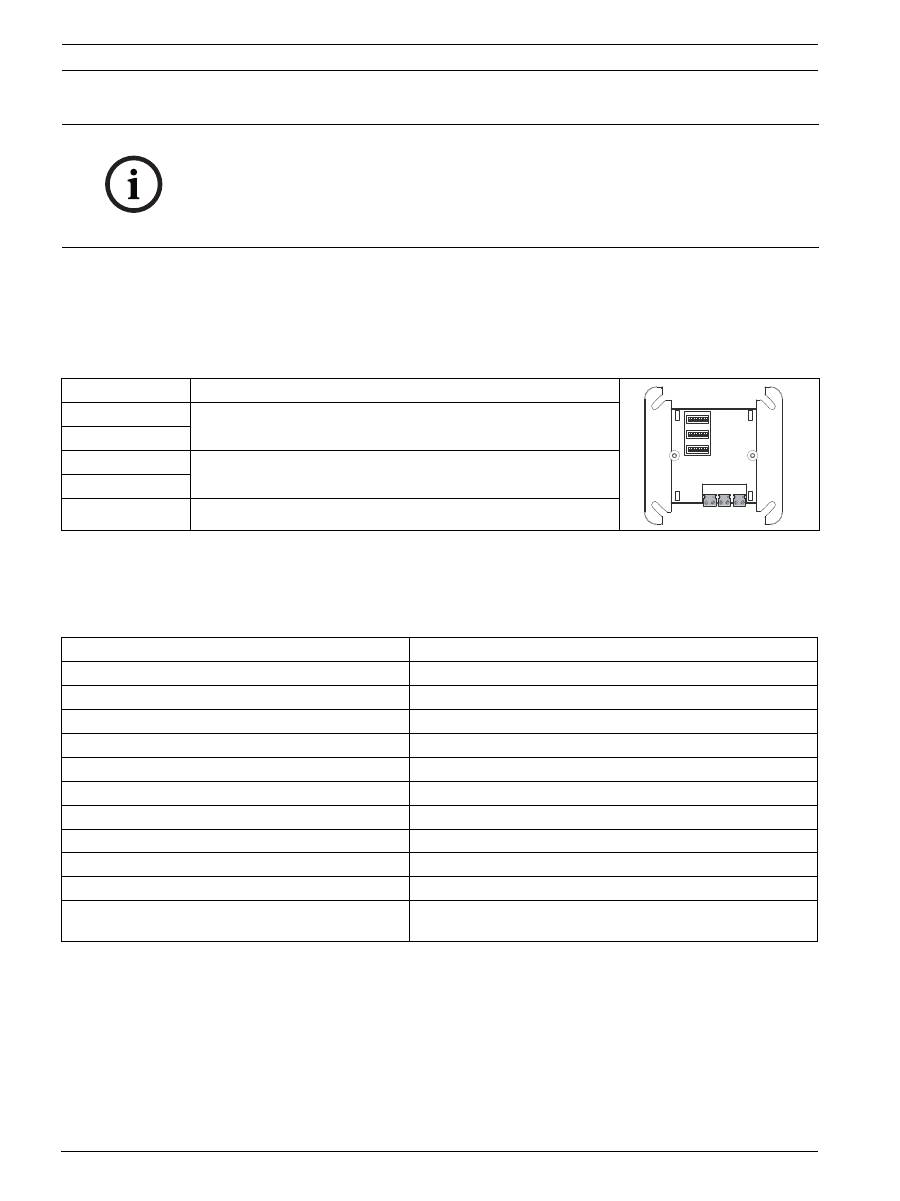

Hinweise Funktionsbeschreibung

Das FLM-320-EOL4W-S dient zum Abschluss von GLT-Stichen. Es kann Störungen der GLT-Linie

und Hilfsspannung entsprechend EN 54-13 erkennen und meldet über die Linie einen Fehler

am Bedienfeld der Brandmeldezentrale.

Anschaltung

Schließen Sie das EOL-Modul als letztes Element einer GLT-Linie an. Stellen Sie mit den DIP-

Schaltern den Widerstand (R), die Spannung (V) und die Leistung (P) der Linie ein. Lassen Sie

sich dafür die Werte und die zugehörigen DIP-Einstellungen mit der Programmiersoftware

FSP-5000-RPS berechnen.

Technische Daten

-

Installation nur von autorisiertem Fachpersonal durchführen!

-

Jedes Ende einer GLT-Linie muss mit einem EOL-Modul abgeschlossen werden.

-

Beachten Sie bei der Installation länderspezifische Normen und Richtlinien.

-

Mit der Programmiersoftware FSP-5000-RPS der Brandmeldezentrale FPA-5000 müssen

Sie sich die benötigte Programmierung der DIP-Schalter berechnen lassen.

Beschreibung

Funktion

CONV b+

GLT-Linie kommend

CONV a-

POWER +U

Spannungsversorgung

POWER 0V

Shield

Abschirmung Kabel

                 POWER      CONV

Shield       +U   0V      b+     a-

R

V

P

Eingangsspannung AUX

8 VDC bis 30 VDC

Eingangsspannung GLT

9 VDC bis 30 VDC

Stromaufnahme AUX

< 5,5 mA

Stromaufnahme GLT

< 2,0 mA

Gehäusematerial

ABS + PC-Blend

Gehäusefarbe

Signalweiß (RAL 9003)

Abmessungen (H x B x T)

ca. 126 x 126 x 71 mm

Gewicht

342 g

Zul. Betriebstemperatur

-20°C bis 55°C

Zul. Lagertemperatur

-25°C bis 85°C

Zul. relative Luftfeuchtigkeit

<96%, nicht kondensierend

Schutzart nach IEC 60529

IP 54

FLM-320-EOL4W-S

el

9

Bosch Sicherheitssysteme

F.01U.121.918 | 5.0 | 2011.05

Σημειώσεις Λειτουργίες

Το FLM-320-EOL4W-S χρησιμοποιείται για τον τερματισμό συμβατικών στελεχών. Μπορεί να

ανιχνεύσει σφάλματα στη συμβατική γραμμή και τη βοηθητική τάση σύμφωνα με το πρότυπο EN

54-13 και χρησιμοποιεί τη γραμμή για την αναφορά ενός σφάλματος στον πίνακα χειρισμού του

πίνακα πυροπροστασίας.

Σύνδεση

Συνδέστε το δομοστοιχείο τέλους γραμμής ως το τελευταίο στοιχείο σε μια συμβατική γραμμή.

Καθορίστε την αντίσταση (R), την τάση (V) και την ισχύ (P) για τη γραμμή μέσω των

μικροδιακοπτών (DIP), χρησιμοποιώντας το λογισμικό προγραμματισμού FSP-5000-RPS για να

υπολογίσετε τις τιμές και τις σχετικές ρυθμίσεις DIP.

Τεχνικά δεδομένα

-

Η εγκατάσταση πρέπει να πραγματοποιείται μόνο από εξουσιοδοτημένο και εξειδικευμένο

προσωπικό!

-

Ένα δομοστοιχείο τέλους γραμμής πρέπει να συνδέεται στο τέλος κάθε συμβατικής

γραμμής.

-

Τα πρότυπα και οι οδηγίες της κάθε χώρας πρέπει να ακολουθούνται κατά την εγκατάσταση.

-

Πρέπει να χρησιμοποιήσετε το λογισμικό προγραμματισμού FSP-5000-RPS για τον πίνακα

πυροπροστασίας FPA-5000 για να υπολογίσετε ποιος προγραμματισμός απαιτείται μέσω των

μικροδιακοπτών (DIP).

Περιγραφή

Λειτουργία

CONV b+

Συμβατική γραμμή, εισερχόμενο

CONV a-

POWER +U

Τροφοδοτικό

POWER 0V

Shield

Θωράκιση καλωδίου

                 POWER      CONV

Shield       +U   0V      b+     a-

R

V

P

Τάση εισόδου AUX

8 VDC έως 30 VDC

Τάση συμβατικής εισόδου

9 VDC έως 30 VDC

Κατανάλωση ρεύματος AUX

< 5,5 mA

Κατανάλωση συμβατικού ρεύματος

< 2,0 mA

Υλικό περιβλήματος

Μίγμα ABS + PC

Χρώμα περιβλήματος

Έντονο λευκό, RAL 9003

Διαστάσεις (Υ x Π x Β)

Περ. 126 x 126 x 71 mm

Βάρος

342 g

Επιτρεπτή θερμοκρασία λειτουργίας

-20 °C έως 55 °C

Επιτρεπτή θερμοκρασία αποθήκευσης

-25 °C έως 85 °C

Επιτρεπτή σχετική υγρασία

<96%, χωρίς συμπύκνωση

Κλάση προστασίας σύμφωνα με το IEC 60529

IP 54

10

en

FLM-320-EOL4W-S

F.01U.121.918 | 5.0 | 2011.05

Bosch Sicherheitssysteme

Notes Functions

The FLM-320-EOL4W-S is used to terminate conventional stubs. It can detect faults on the

conventional line and auxiliary voltage in accordance with EN 54-13, and uses the line to

report an error on the fire panel's operating panel.

Connection

Connect the EOL module as the last element in a conventional line. Set the resistance (R), the

voltage (V), and the power (P) for the line via the DIP switches, using the FSP-5000-RPS

programming software to calculate the values and the associated DIP settings.

Technical data

-

Installation must only be performed by authorized and specialized personnel!

-

An EOL module must be connected at the end of every conventional line.

-

Country-specific standards and guidelines must be observed during installation.

-

You are required to use the FSP-5000-RPS programming software for the FPA-5000 fire

panel to calculate which programming is required via the DIP switches.

Description

Function

CONV b+

Conventional line, incoming

CONV a-

POWER +U

Power supply

POWER 0V

Shield

Cable shielding

                 POWER      CONV

Shield       +U   0V      b+     a-

R

V

P

AUX input voltage

8 VDC to 30 VDC

Conventional input voltage

9 VDC to 30 VDC

AUX current consumption

< 5.5 mA

Conventional current consumption

< 2.0 mA

Housing material

ABS + PC blend

Housing color

Signal white, RAL 9003

Dimensions (H x W x D)

Approx. 126 x 126 x 71 mm

Weight

342 g

Permitted operating temperature

-20 °C to 55 °C

Permitted storage temperature

-25 °C to 85 °C

Permitted relative humidity

<96%, non-condensing

Protection class compliant with IEC 60529

IP 54

FLM-320-EOL4W-S

es

11

Bosch Sicherheitssysteme

F.01U.121.918 | 5.0 | 2011.05

Notas Funciones

El módulo FLM-320-EOL4W-S se utiliza como fin de línea de zonas convencionales. Este

módulo, permite detectar fallos en la línea convencional y en la línea de alimentación auxiliar

de acuerdo con la normativa EN 54-13, y utiliza la línea para informar de estos fallos al panel

de mando de la central de incendios.

Conexión

Conecte el módulo de final de línea como el último elemento de una línea convencional.

Establezca la resistencia (R), la tensión (V) y la alimentación (P) para la línea mediante los

microinterruptores, utilizando el software de programación FSP-5000-RPS para calcular los

valores y los ajustes.

Datos técnicos

-

La instalación la debe realizar exclusivamente personal autorizado y especializado.

-

Se debe conectar un módulo de final de línea por zona convencional.

-

Durante la instalación, se deben respetar los estándares y directrices específicos del

país.

-

Para la central de incendios FPA-5000, debe utilizar el software de programación

FSP-5000-RPS para establecer la configuración de los microinterruptores.

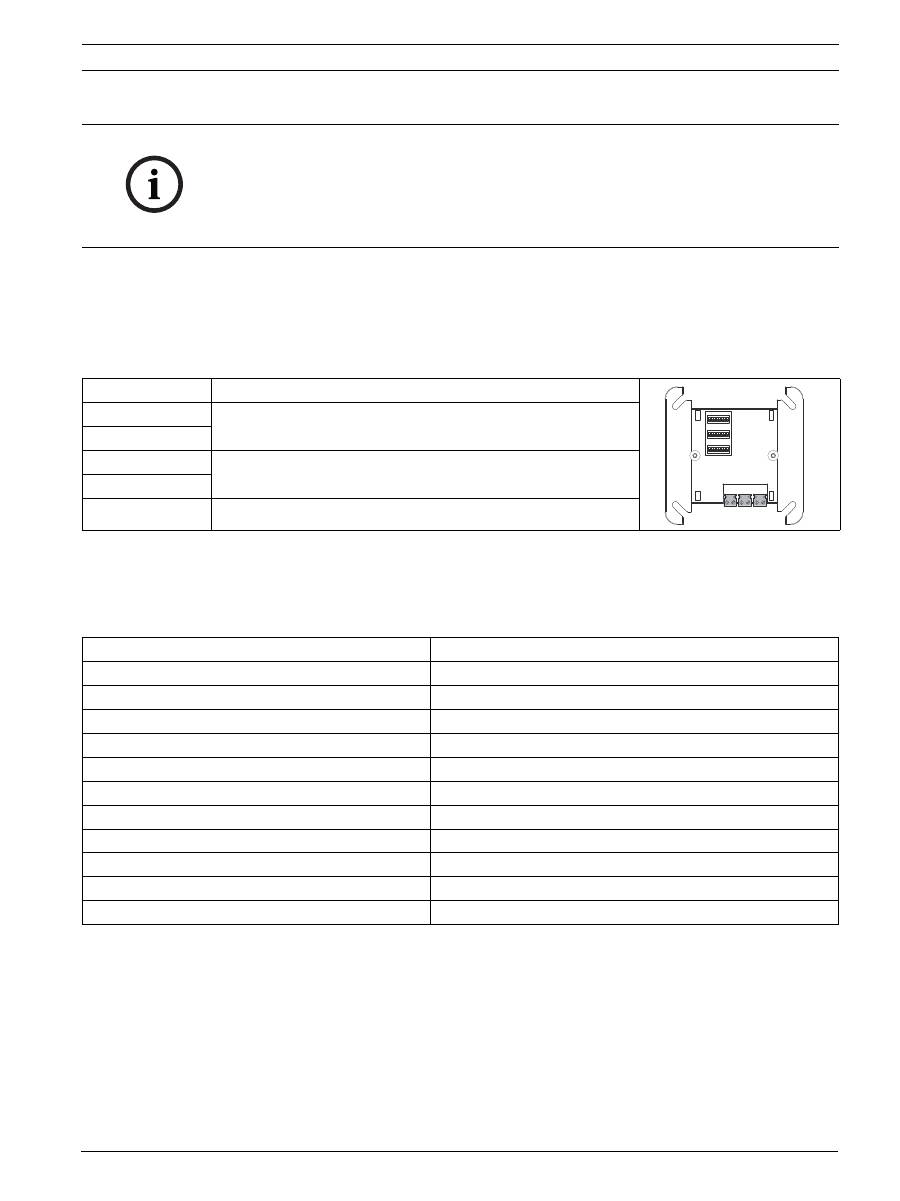

Descripción

Función

CONV b+

Línea convencional, entrada

CONV a-

POWER +U

Fuente de alimentación

POWER 0V

Shield

Malla

                 POWER      CONV

Shield       +U   0V      b+     a-

R

V

P

Tensión de entrada alimentación AUX

De 8 VCC a 30 VCC

Tensión de entrada convencional

De 9 VCC a 30 VCC

Consumo de corriente alimentación AUX

< 5,5 mA

Consumo de corriente convencional

< 2,0 mA

Material de la carcasa

Mezcla de ABS + PC

Color de la carcasa

Blanco, RAL 9003

Dimensiones (Al. x An. x Pr.)

Aprox. 126 x 126 x 71 mm

Peso

342 g

Temperatura de funcionamiento permitida

De -20 °C a 55 °C

Temperatura de almacenamiento permitida

De -25 °C a 85 °C

Humedad relativa permitida

<96%, sin condensación

Clase de protección conforme a IEC 60529

IP 54

12

fr

FLM-320-EOL4W-S

F.01U.121.918 | 5.0 | 2011.05

Bosch Sicherheitssysteme

Notes Fonctions

Le module FLM-320-EOL4W-S permet de raccorder des tronçons conventionnels. Il peut

détecter des défaillances sur la ligne conventionnelle et la tension auxiliaire, conformément à

la norme EN 54-13, et utilise la ligne pour signaler des erreurs sur le panneau de commande

de la centrale incendie.

Connexion

Connectez le module EOL en tant que dernier élément d'une ligne conventionnelle. Réglez la

résistance (R), la tension (V) et l'alimentation (P) de la ligne à l'aide des commutateurs DIP, en

utilisant le logiciel de programmation FSP-5000-RPS pour en calculer les valeurs ainsi que les

paramètres DIP associés.

Caractéristiques techniques

-

L'installation doit être effectuée uniquement par un personnel habilité et formé à cet

effet.

-

Un module EOL doit être connecté à la fin de chaque ligne conventionnelle.

-

Les normes et réglementations en vigueur dans chaque pays doivent être respectées lors

de l'installation.

-

Vous devez utiliser le logiciel de programmation FSP-5000-RPS pour la centrale incendie

FPA-5000 afin de calculer quelle est la programmation requise via les commutateurs DIP.

Description

Fonction

CONV b+

Ligne conventionnelle, entrante

CONV a-

POWER +U

Alimentation

POWER 0V

Shield

Blindage des câbles

                 POWER      CONV

Shield       +U   0V      b+     a-

R

V

P

Tension d'entrée AUX

8 Vcc à 30 Vcc

Tension d'entrée conventionnelle

9 Vcc à 30 Vcc

Consommation AUX

< 5,5 mA

Consommation conventionnelle

< 2,0 mA

Matière du boîtier

ABS + PC

Couleur du boîtier

Blanc signal, RAL 9003

Dimensions (H x l x P)

Environ 126 x 126 x 71 mm

Poids

342 g

Température de fonctionnement autorisée

-20 °C à +55 °C

Température de stockage autorisée

-25 °C à 85 °C

Humidité relative autorisée

Inférieur à 96 % (sans condensation)

Catégorie de protection conforme à la norme

CEI 60529

IP 54

FLM-320-EOL4W-S

hu

13

Bosch Sicherheitssysteme

F.01U.121.918 | 5.0 | 2011.05

Megjegyzések Funkciók

Az FLM-320-EOL4W-S modult a hagyományos ágak lezárásához használják. Az EN 54-13

szabványnak megfelelően észleli a hagyományos vonalon és a kiegészítő tápegységben fellépő

hibát, és a vonal segítségével jelenti a hibát a tűzjelző központ kezelőpultjának.

Csatlakozás

Az EOL-modult utolsó elemként csatlakoztassa a hagyományos vonalhoz. A DIP-kapcsolók

segítségével állítsa be a vonal ellenállását (R), feszültségét (V) és teljesítményét (P) a

FSP-5000-RPS programozó szoftvert használva az értékek kiszámításához és a társított DIP

kapcsolók beállításához.

Műszaki adatok

-

A telepítést csak jogosult és szakképzett személyzet végezheti!

-

Minden hagyományos vonal végéhez egy vonallezáró (EOL) modult kell csatlakoztatni.

-

A telepítés során figyelembe kell venni az adott országban érvényes szabványokat és

előírásokat.

-

A FSP-5000-RPS programozó szoftvert használja a FPA-5000 tűzjelző központhoz annak

kiszámításához, hogy milyen programozást kell a DIP-kapcsolókon keresztül alkalmazni.

Leírás

Funkció

CONV b+

Hagyományos vonal, bejövő

CONV a-

POWER +U

Tápegység

POWER 0V

Shield

Kábelárnyékolás

                 POWER      CONV

Shield       +U   0V      b+     a-

R

V

P

Kiegészítő bemeneti feszültség

8–30 V DC

Hagyományos bemeneti feszültség

9–30 V DC

Kiegészítő áramfelvétel

< 5,5 mA

Hagyományos áramfelvétel

< 2,0 mA

Ház anyaga

ABS + PC-keverék

Ház színe

Fehér, RAL 9003

Méretek  (ma  x  szé  x  mé)

Kb.  126 x 126 x 71 mm

Tömeg

342 g

Megengedett üzemi hőmérséklet

-20 °C és +55 °C között

Megengedett tárolási hőmérséklet

-25 °C és +85 °C között

Megengedett relatív páratartalom

< 96%, nem lecsapódó

Védelmi osztály az IEC 60529 szabvány szerint

IP 54

14

it

FLM-320-EOL4W-S

F.01U.121.918 | 5.0 | 2011.05

Bosch Sicherheitssysteme

Note Funzioni

FLM-320-EOL4W-S viene utilizzato per terminare le linee convenzionali. È in grado di rilevare

guasti sulla linea convenzionale e sulla tensione ausiliaria in conformità allo standard EN 54-

13; inoltre, utilizza la linea per riportare un errore sul pannello operativo della centrale di

rilevazione incendi.

Connessione

Collegare il modulo EOL come ultimo elemento di una linea convenzionale. Impostare la

resistenza (R), il voltaggio (V) e l'alimentazione (P) della linea mediante gli interruttori DIP

utilizzando il software di programmazione FSP-5000-RPS per il calcolo dei valori e delle

impostazioni DIP associate.

Dati tecnici

-

L'installazione deve essere eseguita solo da personale specializzato e autorizzato.

-

È necessario collegare un modulo EOL al termine di ogni linea convenzionale.

-

Durante l'installazione, è necessario attenersi alle normative e alle linee guida locali.

-

È necessario utilizzare il software di programmazione FSP-5000-RPS per la centrale di

rivelazione incendio FPA-5000 in modo da calcolare la programmazione necessaria

mediante gli interruttori DIP.

Descrizione

Funzione

CONV b+

Linea convenzionale, in entrata

CONV a-

POWER +U

Alimentatore

POWER 0V

Shield

Schermatura cavo

                 POWER      CONV

Shield       +U   0V      b+     a-

R

V

P

Tensione di ingresso AUX

Da 8 VDC a 30 VDC

Tensione di ingresso convenzionale

Da 9 VDC a 30 VDC

Consumo corrente AUX

< 5,5 mA

Consumo corrente convenzionale

< 2,0 mA

Materiale alloggiamento

Composto ABS + PC

Colore alloggiamento

Bianco, RAL 9003

Dimensioni (A x L x P)

126 mm x 126 mm x 71 mm circa

Peso

342 g

Temperatura di esercizio consentita

Da -20 °C a 55 °C

Temperatura di stoccaggio consentita

Da -25 °C a 85 °C

Umidità relativa consentita

< 96%, senza condensa

Classe di protezione conforme a IEC 60529

IP 54

FLM-320-EOL4W-S

nl

15

Bosch Sicherheitssysteme

F.01U.121.918 | 5.0 | 2011.05

Opmerkingen Functies

De FLM-320-EOL4W-S wordt gebruikt om conventionele steeklijnen af te sluiten. Hij kan

storingen detecteren op de conventionele lijn en in de spanning voor randapparatuur conform

EN 54-13, en gebruikt de lijn om een fout te melden op het bedieningspaneel van de

brandmeldcentrale.

Aansluiting

Sluit de afsluitmodule aan als laatste element in een conventionele lijn. Stel de weerstand (R),

de spanning (V) en de voeding (P) voor de lijn in via de DIP-switches. Gebruik daarbij de

FSP-5000-RPS programmeersoftware om de waarden en overeenkomstige DIP-instellingen te

berekenen.

Technische specificaties

-

Installatie mag uitsluitend worden uitgevoerd door geautoriseerd en gespecialiseerd

personeel!

-

Op het uiteinde van iedere conventionele lijn moet een afsluitmodule worden

aangesloten.

-

Bij de installatie dient rekening gehouden te worden met specifieke landelijke normen en

richtlijnen.

-

U moet de FSP-5000-RPS programmeersoftware voor de FPA-5000 brandmeldcentrale

gebruiken om te berekenen welke programmering via de DIP-switches noodzakelijk is.

Omschrijving

Functie

CONV b+

Conventionele lijn, inkomend

CONV a-

POWER +U

Voeding

POWER 0V

Shield

Kabelafscherming

                 POWER      CONV

Shield       +U   0V      b+     a-

R

V

P

Ingangsspanning AUX

8 VDC tot 30 VDC

Ingangsspanning conventioneel

9 VDC tot 30 VDC

Stroomverbruik AUX

< 5,5 mA

Stroomverbruik conventioneel

< 2,0 mA

Materiaal van behuizing

ABS/PC-composiet

Kleur van behuizing

Signaalwit, RAL 9003

Afmetingen  (H  x  B  x  D)

Ca.  126 x 126 x 71 mm

Gewicht

342 g

Toegestane bedrijfstemperatuur

-20°C tot 55°C

Toegestane opslagtemperatuur

-25°C tot 85°C

Toegestane relatieve vochtigheid

<96%, niet-condenserend

Beschermingsklasse conform IEC 60529

IP 54

16

pl

FLM-320-EOL4W-S

F.01U.121.918 | 5.0 | 2011.05

Bosch Sicherheitssysteme

Notatki Funkcje

Moduł FLM-320-EOL4W-S służy do zakończenia odgałęzień linii konwencjonalnych. Umożliwia

wykrywanie awarii w liniach konwencjonalnych i liniach zasilania dodatkowego zgodnie z EN

54-13. Zgłaszanie błędów do panelu sterowania centrali sygnalizacji pożaru odbywa się za

pośrednictwem linii.

Połączenie

Moduł EOL należy podłączać jako ostatni element linii konwencjonalnej. Rezystancję (R),

napięcie (V) i moc (P) linii należy ustawić mikroprzełącznikami, korzystając z wartości i

ustawień mikroprzełączników obliczonych przez oprogramowanie FSP-5000-RPS do obsługi

programowania.

Parametry techniczne

-

Instalację należy powierzyć wyłącznie wyspecjalizowanym i upoważnionym do tego

osobom!

-

Moduły EOL należy podłączać na każdym zakończeniu linii konwencjonalnej.

-

W trakcie instalacji należy przestrzegać standardów i wytycznych obowiązujących w kraju,

w którym przeprowadzana jest instalacja.

-

Wymagane jest korzystanie z oprogramowania FSP-5000-RPS do obsługi programowania

central sygnalizacji pożaru FPA-5000, które pozwala obliczyć właściwy sposób

zaprogramowania przy użyciu mikroprzełączników.

Opis

Funkcja

CONV b+

Linia konwencjonalna, połączenie wejściowe

CONV a-

POWER +U

Zasilacz

POWER 0V

Shield

Osłona przewodu

                 POWER      CONV

Shield       +U   0V      b+     a-

R

V

P

Napięcie wejściowe AUX

8 VDC - 30 VDC

Napięcie wejściowe linii konwencjonalnej

9 VDC - 30 VDC

Pobór prądu przez AUX

< 5,5 mA

Pobór prądu przez linię konwencjonalną

< 2,0 mA

Materiał obudowy

Mieszanka tworzyw ABS i PC

Kolor obudowy

Biały, RAL 9003

Wymiary (wys. x szer. x gł.)

Ok. 126 x 126 x 71 mm

Ciężar

342 g

Temperatura pracy

-20°C ÷ 55°C

Temperatura przechowywania

-25°C ÷ 85°C

Dopuszczalna wilgotność względna

<96%, bez kondensacji

Stopień ochrony zgodnie z normą IEC 60529

IP 54

FLM-320-EOL4W-S

pt

17

Bosch Sicherheitssysteme

F.01U.121.918 | 5.0 | 2011.05

Notas Funções

O FLM-320-EOL4W-S é utilizado para terminar ramais convencionais. Este consegue detectar

falhas na linha convencional e na tensão auxiliar em conformidade com a norma EN 54-13 e

utiliza a linha para comunicar um erro no painel de comando do painel de incêndio.

Ligação

Ligue o módulo Fim de Linha (EOL) de modo a que seja o último elemento numa linha

convencional. Defina a resistência (R), a voltagem (V), e a potência (P) da linha através dos

interruptores DIP, utilizando o software de programação FSP-5000-RPS para calcular os

valores e definições DIP associados.

Dados técnicos

-

A instalação só pode ser executada por pessoal autorizado e especializado!

-

Deve existir um módulo de Fim-de-Linha (EOL) ligado na extremidade de cada linha

convencional.

-

As normas e directivas específicas do país devem ser respeitadas durante a instalação.

-

É necessário utilizar o software de programação FSP-5000-RPS para que o painel de

incêndio FPA-5000 calcule qual a programação necessária através de interruptores DIP.

Descrição

Função

CONV b+

Linha convencional, entrada

CONV a-

POWER +U

Alimentação

POWER 0V

Shield

Blindagem dos cabos

                 POWER      CONV

Shield       +U   0V      b+     a-

R

V

P

Tensão de entrada AUX

8 Vdc a 30 Vdc

Tensão de entrada convencional

9 Vdc a 30 Vdc

Consumo de corrente AUX

< 5,5 mA

Consumo de corrente convencional

< 2,0 mA

Material da caixa

Mistura de ABS + PC

Cor da caixa

Branco brilhante, RAL 9003

Dimensões (A x L x P)

Aprox. 126 x 126 x 71 mm

Peso

342 g

Temperatura de serviço permitida

-20 °C a 55 °C

Temperatura de armazenamento permitida

- 25 °C a 85 °C

Humidade relativa permitida

<96 %, sem condensação

Classe de protecção em conformidade com a norma

IEC 60529

IP 54

18

ro

FLM-320-EOL4W-S

F.01U.121.918 | 5.0 | 2011.05

Bosch Sicherheitssysteme

Note Funcţii

FLM-320-EOL4W-S este utilizat pentru a termina liniile convenţionale. Aceasta poate detecta

defecte în linia convenţională şi tensiune auxiliară, în conformitate cu EN 54-13 şi utilizează

linia pentru a raporta o eroare la panoul de operare al panoului de detecţie incendiu.

Conexiune

Conectaţi modulul EOL ca ultimul element într-o linie convenţională. Setaţi rezistenţa (R),

tensiunea (V) şi puterea (P) pentru linie prin comutatoare DIP, utilizând software-ul de

programare FSP-5000-RPS pentru a calcula valorile şi setările DIP asociate.

Date tehnice

-

Instalarea trebuie efectuată numai de personal autorizat şi specializat!

-

Un modul EOL trebuie conectat la sfârşitul fiecărei linii convenţionale.

-

Standardele şi instrucţiunile naţionale trebuie avute în vedere în timpul instalării.

-

Trebuie să utilizaţi software-ul de programare FSP-5000-RPS pentru panoul de detecţie

incendiu FPA-5000 în vederea calculării programării necesare prin comutatoarele DIP.

Descriere

Funcţie

CONV b+

Linie convenţională, intrare

CONV a-

POWER +U

Sursă de alimentare

POWER 0V

Shield

Ecran protecţie cablu

                 POWER      CONV

Shield       +U   0V      b+     a-

R

V

P

Tensiune de intrare AUX

8 V c.c. la 30 V c.c.

Tensiune de intrare convenţională

9 V c.c. la 30 V c.c.

Consum de curent AUX

< 5,5 mA

Consum de curent convenţional

< 2,0 mA

Material carcasă

Amestec ABS + PC

Culoare carcasă

Semnal alb, RAL 9003

Dimensiuni (Πx L x A)

Aprox. 126 x 126 x 71 mm

Greutate

342 g

Temperatură de funcţionare permisă

-20 °C până la 55 °C

Temperatură de depozitare permisă

-25 °C până la 85 °C

Umiditate relativă permisă

<96%, fără condens

Clasă de protecţie conformă cu IEC 60529

IP 54

FLM-320-EOL4W-S

ru

19

Bosch Sicherheitssysteme

F.01U.121.918 | 5.0 | 2011.05

Примечания Функции

Модуль FLM-320-EOL4W-S устанавливается на концы неадресных радиальных шлейфов.

Он обнаруживает неисправности неадресного шлейфа и линии доп. питания в

соответствии со стандартом EN 54-13 и передает по шлейфу информацию о

неисправностях на пожарную панель.

Подключение

Подключите оконечный модуль в качестве последнего элемента неадресного шлейфа.

Задайте сопротивление (R), напряжение (V) и мощность (P) линии через DIP-

переключатели, используя для расчета значений и соответствующих установок DIP-

переключателей программу конфигурирования FSP-5000-RPS.

Технические характеристики

-

Установка должна выполняться только квалифицированным и специально

обученным персоналом!

-

Оконечный модуль должен быть установлен на конце каждого неадресного шлейфа.

-

При установке необходимо соблюдать все действующие национальные стандарты и

нормы.

-

Для расчета необходимых установок DIP-переключателей необходимо использовать

программу конфигурирования FSP-5000-RPS для пожарной панели FPA-5000.

Обозначение

Назначение

CONV b+

Неадресный шлейф, вход

CONV a-

POWER +U

Питание

POWER 0V

Shield

Экран кабеля

                 POWER      CONV

Shield       +U   0V      b+     a-

R

V

P

Входное напряжение линии доп. питания (AUX)

8–30 В пост. тока

Входное напряжение неадресного шлейфа

9–30 В пост. тока

Ток потребления линии доп. питания (AUX)

<5,5 мА

Ток потребления неадресного шлейфа

<2,0 мА

Материал корпуса

Пластик (ABS + поликарбонат)

Цвет корпуса

Белый (RAL 9003)

Размеры (Ш x В x Г)

126 x 126 x 71 мм

Масса

342 г

Допустимая рабочая температура

От -20 °C до +55 °C

Допустимая температура хранения

От -25 °C до 85 °C

Допустимая относительная влажность

<96% (без конденсации)

Степень защиты оболочки по IEC 60529

IP54

20

tr

FLM-320-EOL4W-S

F.01U.121.918 | 5.0 | 2011.05

Bosch Sicherheitssysteme

Notlar İşlevler

 FLM-320-EOL4W-S, konvansiyonel bağlantıları sonlandırmak için kullanılır. Konvansiyonel hat

ve yardımcı gerilim üzerindeki hataları EN 54-13'e göre tespit eder ve yangın panelinin kontrol

panelinde tespit edilen hataları bildirmek için hattı kullanır.

Bağlantı

EOL modülünü konvansiyonel hatlara en son eleman olarak bağlayın. DIP anahtarlarını

kullanarak hat için direnç (R), gerilim (V) ve güç (P) değerlerini ayarlayın; değerleri

hesaplamak ve ilişkili DIP ayarlarını yapmak için FSP-5000-RPS programlama yazılımını

kullanın.

Teknik veriler

-

Kurulum yalnızca yetkili ve uzman personel tarafından gerçekleştirilmelidir!

-

Her bir konvansiyonel hattın ucuna bir EOL modülü bağlanmalıdır.

-

Kurulum sırasında ülkelere özel standartlar ve kurallar mutlaka dikkate alınmalıdır.

-

DIP anahtarları üzerinden hangi programlamanın gerekli olduğunu hesaplamak amacıyla

FPA-5000 yangın paneli için FSP-5000-RPS programlama yazılımını kullanmanız

gerekmektedir.

Açıklama

İşlev

CONV b+

Konvansiyonel hat, gelen

CONV a-

POWER +U

Güç kaynağı

POWER 0V

Shield

Kablo blendajı

                 POWER      CONV

Shield       +U   0V      b+     a-

R

V

P

AUX giriş gerilimi

8 VDC - 30 VDC

Konvansiyonel giriş gerilimi

9 VDC - 30 VDC

AUX akım tüketimi

< 5,5 mA

Konvansiyonel akım tüketimi

< 2,0 mA

Muhafaza malzemesi

ABS + PC karışımı

Muhafaza rengi

Parlak beyaz, RAL 9003

Boyutlar (Y x G x D)

Yaklaşık 126 x 126 x 71 mm

Ağırlık

342 g

İzin verilen çalışma sıcaklığı

-20 °C - 55 °C

İzin verilen saklama sıcaklığı

-25 °C - 85 °C

İzin verilen bağıl nem

<%96, yoğunlaşmasız

IEC 60529'a uygun koruma sınıfı

IP 54

Bosch Sicherheitssysteme

Werner-von-Siemens-Ring 10

85630 Grasbrunn

Germany

www.boschsecurity.com

© Bosch Sicherheitssysteme, 2010
