AANSLUITINGEN

8

• Sluit dit toestel of één van de andere componenten pas aan op het lichtnet wanneer alle verbindingen tussen de

componenten gemaakt zijn.

• Laat de blote luidsprekerdraden elkaar niet raken en zorg ervoor dat ze geen contact maken met de metalen

onderdelen van het toestel. Hierdoor kunnen het toestel en/of de luidsprekers beschadigd raken.

• Alle aansluitingen moeten correct zijn: L (links) op L, R (rechts) op R, “+” op “+” en “–” op “–”. Als de aansluitingen

niet kloppen, zal er geen geluid worden weergegeven via de luidsprekers en als de polariteit van de luidspreker-

aansluitingen niet correct is, zal de weergave onnatuurlijk klinken met te weinig lage tonen. Raadpleeg tevens de

handleidingen van elk van uw componenten.

• Gebruik RCA (tulp) stekkerkabels voor audio/video apparatuur met uitzondering van luidsprekers.

• Sluit uw draaitafel tevens aan op de GND aansluiting om storende ruis in het signaal te verminderen. Bij sommige

draaitafels is het echter mogelijk dat u minder ruis hoort wanneer u de GND aansluiting niet gebruikt.

•

AANSLUITINGEN

Aansluiten van luidsprekers en andere componenten

LET OP

SPEAKERS

TUNER

TAPE

IN

(PLAY)

OUT

(REC)

MD

AUX

GND

PHONO

CD/DVD

IN

(PLAY)

OUT

(REC)

+

+

A

B

–

–

L

R

R

L

R

L

L

R

L

R

L

R

+

–

+

–

+

–

+

–

L

R

L

R

Draaitafel

Tuner

Audio

ingang

Audio

uitgang

Cassettedeck

CD-speler of

DVD-speler

Videorecorder

enz.

MD-recorder

enz.

Audio

uitgang

Audio

uitgang

GND

Audio

uitgang

Audio

uitgang

Audio

uitgang

Audio

ingang

Luidsprekers A

Luidsprekers B

9

AANSLUITINGEN

V

O

O

R

BER

E

IDING

E

N

Nederlands

1

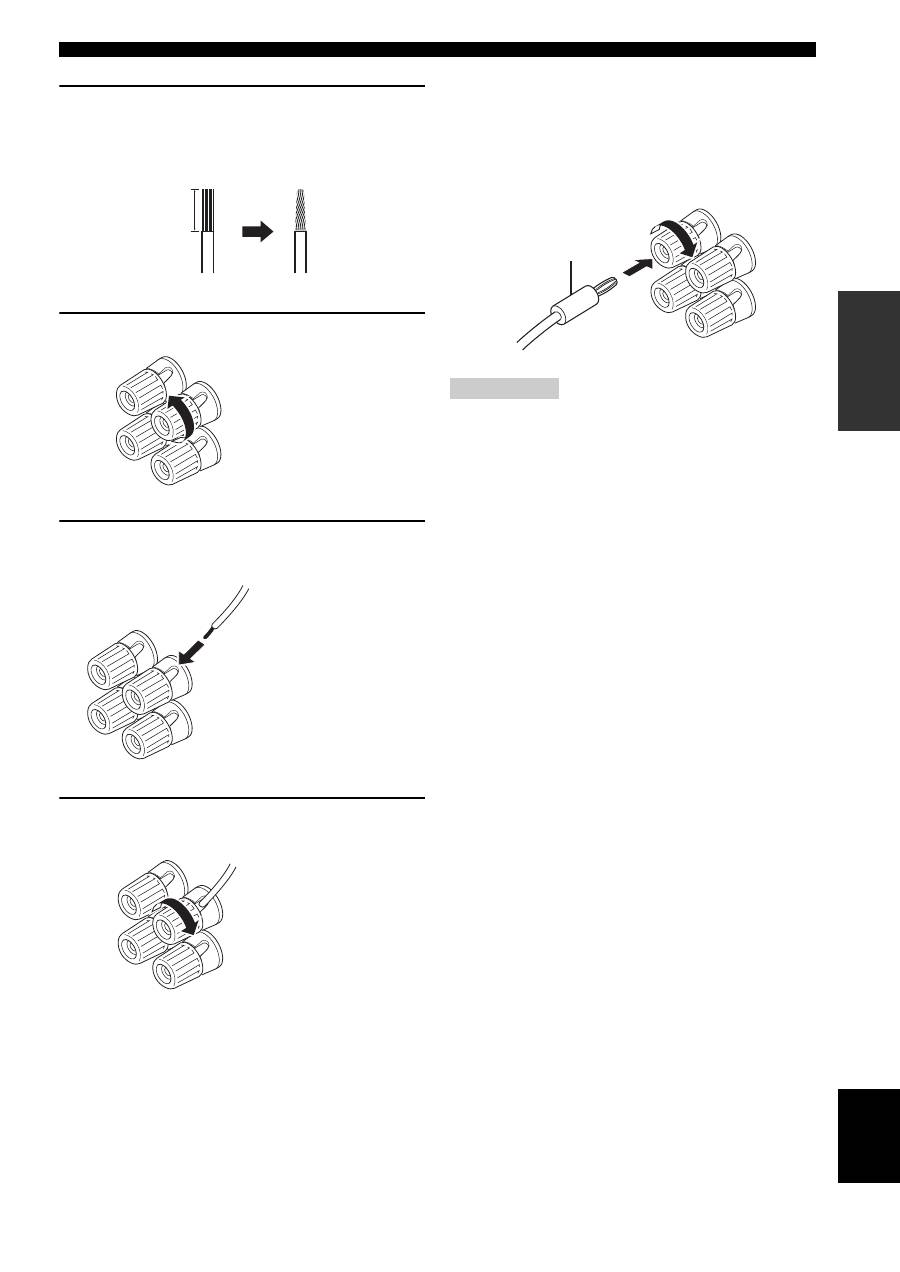

Strip ongeveer 10 mm van de isolatie van het

uiteinde van elk van de luidsprekerkabels en

draai de ontblootte draadjes netjes in elkaar

om kortsluiting te voorkomen.

2

Schroef de knop los.

3

Steek een ontbloot draadeind in het gat aan

de zijkant van de aansluiting.

4

Draai de draad vervolgens met de knop weer

vast.

■

Aansluiten van bananenstekkers

(Niet van toepassing op modellen voor Azië,

Korea, het V.K. en Europa)

Draai eerst de knop vast en steek vervolgens de

bananenstekker in het uiteinde van de corresponderende

aansluiting.

• U kunt één of twee luidsprekersets aansluiten op dit toestel. Als

u een enkel luidsprekersysteem gebruikt, kunt u dit naar keuze

met de SPEAKERS A of B aansluitingen verbinden.

• Gebruik uitsluitend luidsprekers met de op het achterpaneel van

dit toestel aangegeven impedantie.

10 mm

Rood: positief (+)

Zwart: negatief (–)

Rood: positief (+)

Zwart: negatief (–)

Rood: positief (+)

Zwart: negatief (–)

Opmerkingen

Bananenstekker

10

AANSLUITINGEN

■

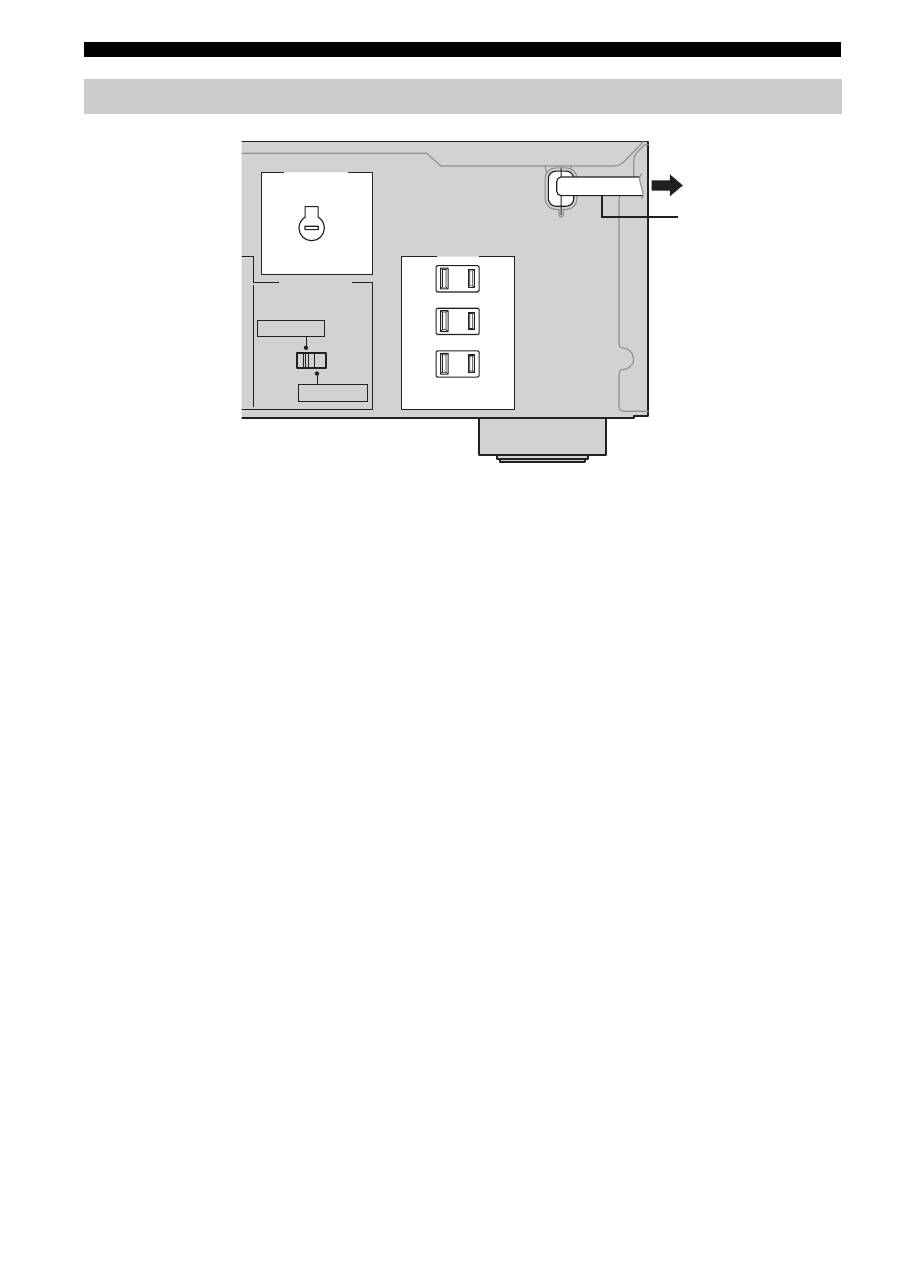

Aansluiten van het netsnoer

Steek de stekker van het netsnoer in het stopcontact nadat

u alle overige aansluitingen heeft verricht.

■

AC OUTLET(S) (SWITCHED)

Modellen voor het V.K. en Australië

.......................................................1 Netstroomaansluiting

Modellen voor Korea..................................................Geen

Overige modellen ...................... 3 Netstroomaansluitingen

Via de netstroomaansluitingen op dit toestel kunt u andere

componenten in uw systeem van stroom voorzien. De

stroom voor de AC OUTLET(S) wordt geregeld met

POWER of STANDBY/ON op het voorpaneel van dit

toestel (of op de afstandsbediening). Deze aansluiting(en)

voorzien de erop aangesloten componenten van stroom

wanneer dit toestel aan staat. Voor informatie over het

maximale vermogen (totale stroomverbruik van de

componenten) zie “TECHNISCHE GEGEVENS” op

bladzijde 18.

■

VOLTAGE SELECTOR

(Alleen modellen voor Azië en algemene

modellen)

De VOLTAGE SELECTOR op het achterpaneel van dit

toestel moet worden ingesteld op de bij u ter plaatse

gangbare netspanning VOOR u de stekker in het

stopcontact doet.

De mogelijke voltages zijn als volgt:

Modellen voor Azië

.............................220/230–240 V, 50/60 Hz wisselstroom

Algemene modellen

...............110/120/220/230–240 V, 50/60 Hz wisselstroom

Aansluiten van het netsnoer

AC OUTLETS

VOLTAGE SELECTOR

IMPEDANCE SELECTOR

SWITCHED

100W MAX. TOTAL

A OR B: 4

Ω

MIN / SPEAKER

A+B: 8

Ω

MIN / SPEAKER

A OR B:   6

Ω

MIN / SPEAKER

A+B: 12

Ω

MIN / SPEAKER

(Algemene modellen)

Naar het stopcontact

Netsnoer
