JVC DLA-X9: Интерфейс RS-232C

68

Прочие

5

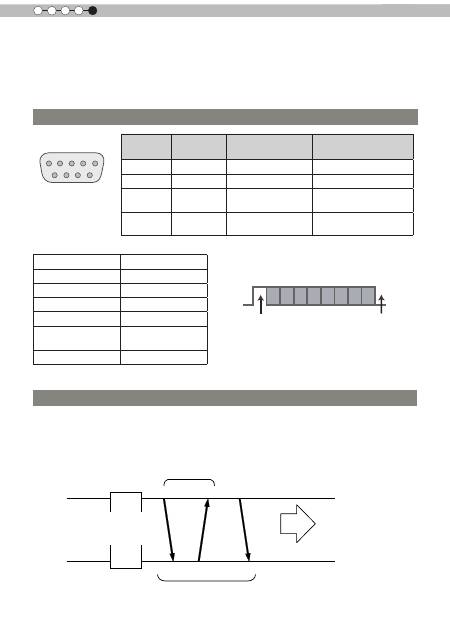

Интерфейс RS-232C

озможно управлять этим устройством, если имеется подключение по кросс-кабелю RS-

232C (D-Sub, 9 контактов) к компьютеру. Иначе, этим устройством можно управлять через

компьютерную сеть по подключенному ЛВС-кабелю путем отправки команд управления.

Используйте этот способ после ознакомления с ним в специальной литературе или после его

обсуждения с системным администратором.

Перед тем, как получить возможность управления по ЛВС, следует установить TCP-соединение

методом «3-кратного квитирования». Необходимо для аутентификации проектора отправить с

проектора сигнал «PJ_OK», а в течение 5 секунд, после отправки «PJREQ» – получить «PJACK».

Выполните эти действия после подтверждения рабочего состояния проектора, и снова после

установления TCP-подключения, если невозможно в течение 5 секунды отправить «PJ_NG» или

невозможно получить «PJNAK».

Спецификация RS-232C

Номер

контакта

Сигнал

Настройки

Направление сигнала

2

RxD

Прием данных

ПК→это устройство

3

TxD

Передача данных

это устройство→ПК

5

GND

Сигнальное

заземление

-

1,4,6 - 9

не

подключен

-

-

Режим

Асинхронный

Длина символа

8 бит

Четность

Отсутствует

Стартовый бит

1

Стоповый бит

1

Скорость передачи

данных

19200 бит/с

Формат данных

Двоичный

Это устройство

Стартовый бит

Стоповый бит

D6 D7

D4 D5

D2 D3

D0 D1

●

  ПК работает с контроллером так же, как с персональным компьютером.

TCP/IP-подключение

Управляющий ПК

Проектор

ＰＪ

_

ＯＫ

ＰＪＲＥＱ

ＰＪＡＣＫ

Процедура аутентификации соединения

В течение 5 секунд

Управление проектором

Установка соединения на

уровне TCP

Номер TCP-порта 20554

Трёхкратное квитирование

Прочие

69

РУССКИЙ

Интерфейс RS-232C (Продолжение)

Управляющая команда компьютера состоит из Заголовка, Идентификатора устройства,

Команды, Данных и Завершения.

●

  Заголовок (1 байт), идентификатор устройства (2 байта), команда (2 байта), данные (n байт),

завершение (1 байт)

■

 Заголовок

Этот двоичный код указывает на начало связи.

Двоичный код

Тип

Описание

21

Операционная

команда

ПК→это устройство

3F

Команда привязки

ПК→это устройство

40

Команда ответа

это устройство→ПК

06

ACK

это устройство→ПК

(Если команда получена без ошибок, она

возвращается на ПК)

■

 Идентификатор устройства

Этот код определяет устройство. Двоичный код имеет фиксированное значение 8901.

■

Команда и данные

Операционная команда и данные (двоичный код)

Команда

Тип

Описание данных

0000

Проверка

соединения

Поверка наличия связи между этим устройством и ПК

в режиме ожидания.

5057

Питание

В режиме ожидания

31: Включение питания.

При включенном питании

30: Отключение питания. (режим ожидания)

4950

Вход

При включенном питании

32: COMP.

33: PC

X7 X9

36: HDMI  1

37: HDMI  2

5243

Пульт

дистанционного

управления.

Отправляет тот же код, что и прилагаемый пульт ДУ.

●

  “Код пульта ДУ”

(См. стр. 70)

Формат команд

70

Прочие

5

Команда привязки и данные (двоичный код)

Команда

Тип

Описание данных

5057

Питание

В режиме ожидания или при включенном питании

30: Режим ожидания

31: Включение питания

32: Во время режима охлаждения

34: Режим предупреждения

4950

Вход

При включенном питании

32: COMP.

32: PC

X7 X9

36: HDMI  1

37: HDMI  2

■

Завершение

Этот код указывает на завершение связи. Этот двоичный код имеет фиксированное значение 0A.

■

Коды пульта ДУ

●

  Во время связи передается двоичный код.

Название кнопки

пульта ДУ

Двоичный код

Название кнопки

пульта ДУ

Двоичный код

37  33  30  31

NATURAL

37  33  36  41

37  33  30  32

USER 1

37  33  36  43

BACK

37  33  30  33

USER 2

37  33  36  44

ON

37  33  30  35

USER 3

X3

37  33  36  45

STAND BY

37  33  30  36

THX

X7 X9

37  33  36  46

HIDE

37  33  31  44

HDMI 1

37  33  37  30

LENS.AP.

37  33  32  30

HDMI 2

37  33  37  31

MENU

37  33  32  45

PIC.ADJ.

37  33  37  32

OK

37  33  32  46

INFO.

X3

37  33  37  34

LENS CONTROL

37  33  33  30

GAMMA

37  33  37  35

37  33  33  34

C.TEMP

37  33  37  36

37  33  33  36

ASPECT

37  33  37  37

PC

X7 X9

37  33  34  36

3D

37  33  38  37

COMP.

37  33  34  44

COLOR PROFILE

X7 X9

37  33  38  38

ANIME

37  33  36  36

C.M.D

37  33  38  41

STAGE

37  33  36  37

ANAMO

X3

37  33  43  35

CINEMA

37  33  36  38

COLOR SPACE

37  33  43  44

FILM

37  33  36  39

Прочие

71

РУССКИЙ

В этом разделе приведены примеры связи по интерфейсу RS-232C.

■

 Операционная команда

Тип

Команда

Описание

Проверка

соединения

ПК→Это устройство:   21  89  01  00  00  0A

Это устройство→ПК:

06  89  01  00  00  0A

Проверка соединения

Включение

питания

ПК→Это устройство:   21  89  01  50  57  31  0A

Это устройство→ПК:

06  89  01  50  57  0A

При включении

питания в режиме

ожидания

Выключение

питания

ПК→Это устройство:   21  89  01  50  57  30  0A

Это устройство→ПК:

06  89  01  50  57  0A

При выключении

питания (переводе в

режим ожидания) при

включенном питании

Вход

(COMP.)

ПК→Это устройство:   21  89  01  49  50  32  0A

Это устройство→ПК:

06  89  01  49  50  0A

При выборе

компонентного входа

Пульт ДУ

(MENU)

ПК→Это устройство:   21  89  01  52  43  37  33  32  45  0A

Это устройство→ПК:

06  89  01  52  43  0A

При выполнении той

же операции, что и при

нажатии кнопки [MENU]

пульта ДУ

■

Команда привязки

Тип

Команда

Описание

Включение

питани

ПК→Это устройство:  3F  89  01  50  57  0A

Это устройство→ПК:  06  89  01  50  57  0A

Это устройство→ПК:  40  89  01  50  57  31  0A

При получении

информации о

режиме питания

Вход

(HDMI 1)

ПК→Это устройство:  3F  89  01  49  50  0A

Это устройство→ПК:  06  89  01  49  50  0A

Это устройство→ПК:  40  89  01  49  50  36  0A

При получении

информации о входе

HDMI 1.

Интерфейс RS-232C (Продолжение)

Примеры связи по интерфейсу RS-232C
