Rivelatore di fumo per condotti di
Descrizione del prodotto | it 121
1 Descrizione del prodotto
Il rivelatore di campionamento dell'aria FAD-420-HS-EN è
utilizzato per rilevare il fumo presente nei sistemi di aerazione.
Consente la rivelazione tempestiva di un incendio grazie al
design dell'alloggiamento compatto che conduce
costantemente aria dal condotto di aerazione nel rivelatore, in
combinazione con la moderna tecnologia bus LSN
.
improved
Per ottimizzarne il funzionamento, viene installato un rivelatore
di fumo fotoelettrico specificatamente adattato di tipo FAD-
O420 nel rivelatore FAD-420-HS-EN. Quando FAD-O420 rileva
del fumo, viene inviato un messaggio alla centrale di rivelazione
incendio, che in seguito visualizza un messaggio di allarme ed
esegue la procedura necessaria già programmata, ad esempio
chiude i ventilatori nel sistema di aerazione.
Nella versione avanzata della rete LSN (Local Security
Network), FAD-420-HS-EN con rivelatore di fumo FAD-O420
viene identificato come FAP-O420/FAD-O420.
Una scheda relè che facilita l'attivazione dei dispositivi, ad
esempio ventilatori o evacuatori di fumo, tramite un relè di
commutazione contatto, è disponibile come accessorio.
1.1 Materiale fornito
Q.tà Componente
1 Alloggiamento del rivelatore con scheda di connessione, base e
coperchio del rivelatore
2 Viti #10-24 x 1 pollice per l'installazione dell'alloggiamento sul
condotto di aerazione
2 Dadi ad espansione #10-24 per l'installazione dell'alloggiamento sul
condotto di aerazione
1 Tubo di campionamento D344-1.54 da 0,46 m
1 Tubo di ventilazione
2 Flange di fissaggio per il tubo di campionamento ed il tubo di
ventilazione
4 Viti #8-32 x 9/16 pollici per il montaggio delle flange di fissaggio
2 Anelli a tenuta in gommaschiuma
2 Filtri dell'aria per il tubo di campionamento ed il tubo di ventilazione
1 Maschera di foratura (autoadesiva)
Bosch Sicherheitssysteme GmbH Guida all'installazione F.01U.033.733 | 5.0 | 2011.11
Rivelatore di fumo per condotti di
122 it | Panoramica del prodotto
Per una panoramica del prodotto vedere Pagina 122
1.2 Accessori
– Rivelatore di fumo fotoelettrico FAD-O420
– Tubo di campionamento D344-1.5 da 0,46 m
– Tubo di campionamento D344-3 da 0,91 m
– Tubo di campionamento D344-5 da 1,52 m
– Scheda relè FAD-RB-DIBT
– Indicatore remoto FAA-420-RI
Nota: il collegamento non può essere eseguito se è
installata la scheda relè FAD-RB-DIBT.
– Filtro dell'aria (20 unità) per tubo di campionamento/
ventilazione D344-TF
2 Panoramica del prodotto
F.01U.033.733 | 5.0 | 2011.11 Guida all'installazione Bosch Sicherheitssysteme GmbH
Rivelatore di fumo per condotti di
Panoramica del prodotto | it 123

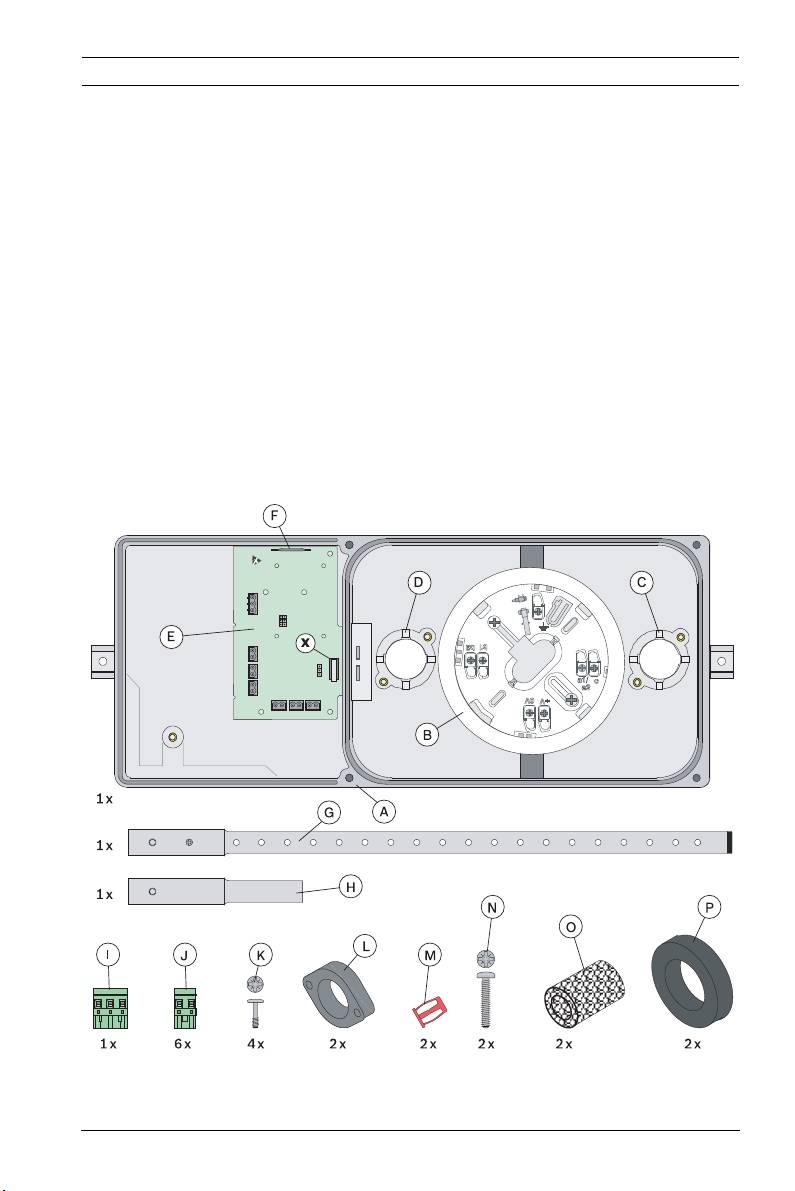

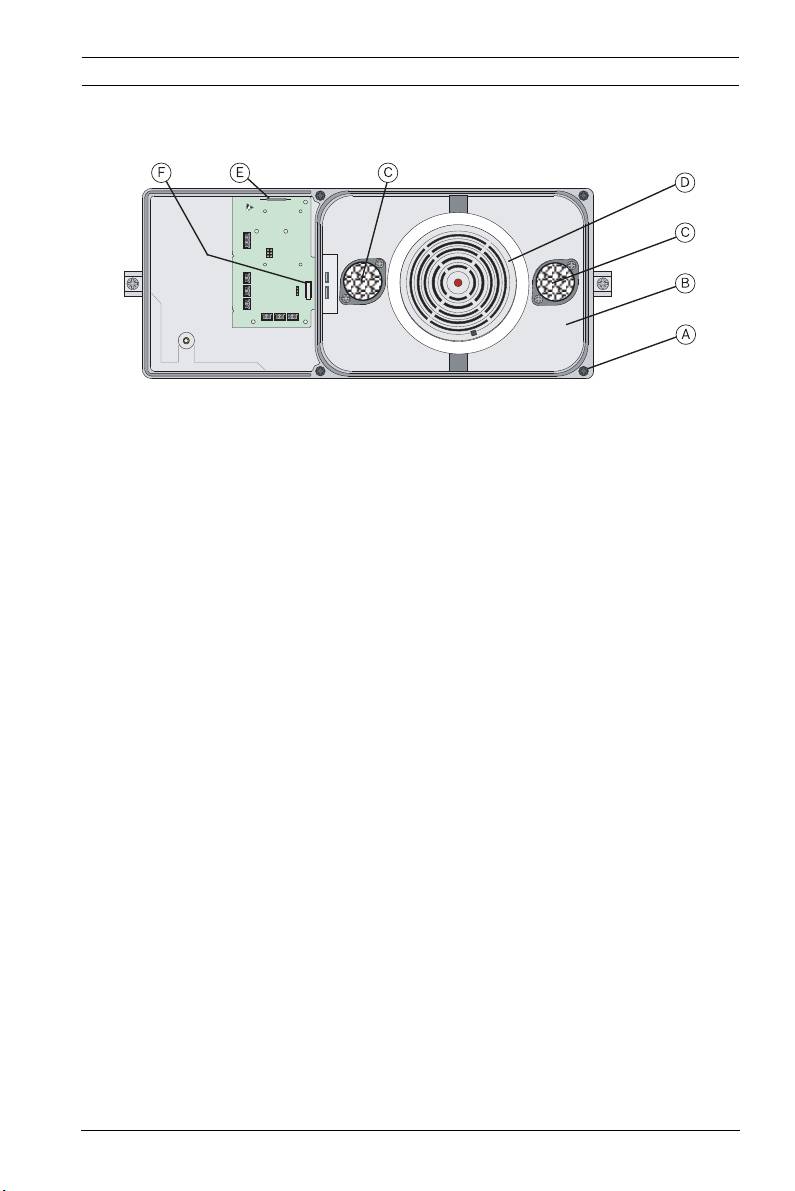

Pos. Descrizione
A Alloggiamento del rivelatore per condotti di aerazione
B Base del rivelatore di fumo FAD-O420
C Flangia di montaggio per il tubo di ventilazione
D Flangia di montaggio per il tubo di campionamento
E Scheda di connessione
F Interruttore reed per il collegamento dell'interruttore
antimanomissione (x)
G Tubo di campionamento
H Tubo di ventilazione
I Spina del connettore a 3 poli
J Spina del connettore a 2 poli
K Viti #8-32 x 9/16 pollici per il montaggio delle flange di fissaggio (L)
L Flange di fissaggio per il tubo di campionamento ed il tubo di
ventilazione
M Dadi ad espansione #10-24 per l'installazione dell'alloggiamento sul
condotto di aerazione
N Viti #10-24 x 1 pollice per l'installazione dell'alloggiamento sul
condotto di aerazione
O Filtri dell'aria per il tubo di campionamento ed il tubo di ventilazione
P Anelli a tenuta in gommaschiuma
x Interruttore antimanomissione per il monitoraggio dell'apertura non
autorizzata del coperchio
Bosch Sicherheitssysteme GmbH Guida all'installazione F.01U.033.733 | 5.0 | 2011.11
Rivelatore di fumo per condotti di
124 it | Note sull'installazione/configurazione
3 Note sull'installazione/
configurazione
N. Descrizione
a Curve o altri ritardi nel
flusso dell'aria
b Almeno 3xd
c Turbolenza nella curva (a)
d Larghezza del condotto di
aerazione
Immagine 3.1 Posizione di installazione
tipica
3.1 Requisito preliminare
Il rivelatore di campionamento dell'aria FAD-420-HS-EN è
progettato per l'utilizzo in sistemi di aerazione con velocità
dell'aria comprese tra 1,5 m/s e 20 m/s.
Controllare le specifiche del sistema di aerazione prima
dell'installazione per assicurarsi di rispettare tali limiti.
In caso di dubbi, utilizzare un dispositivo di misurazione del
flusso dell'aria per misurare la velocità dell'aria nel condotto.
3.2 Posizione di installazione
Evitare di scegliere una posizione di installazione vicina ai
condotti con spazi con aria ferma o aree con turbolenza.
La turbolenza si riscontra principalmente vicino alle flange di
connessione, alle diramazioni, alle curve strette e a lunghi
condotti diritti.
F.01U.033.733 | 5.0 | 2011.11 Guida all'installazione Bosch Sicherheitssysteme GmbH
Rivelatore di fumo per condotti di
Installazione | it 125
Posizionare il rivelatore FAD-420-HS-EN ad una distanza almeno
tre volte superiore rispetto alla larghezza del condotto di
aerazione [b ≥ 3 x d] rispetto a queste aree critiche (vedere
Figura 3.1).
3.3 Posizione dell'alloggiamento
È possibile montare il rivelatore FAD-420-HS-EN solo in
posizione verticale od orizzontale (vedere Figura 3.2).
Immagine 3.2 Posizione dell'alloggiamento sul condotto di aerazione
4 Installazione
4.1 Tubo di campionamento
I tubi di campionamento devono estendersi per l'intera
larghezza del condotto di aerazione, perciò sono disponibili in
tre lunghezze diverse:
– D344-1.5 (0,46 m/1,5 piedi)
– D344-3 (0,91 m/3 piedi)
– D344-5 (1,52 m/5 piedi)
Bosch Sicherheitssysteme GmbH Guida all'installazione F.01U.033.733 | 5.0 | 2011.11
1
2
3
N. Descrizione
e Direzione del flusso dell'aria
Rivelatore di fumo per condotti di
126 it | Installazione
N. Descrizione
a Vite di posizionamento
bTappo
Immagine 4.1 Tubo di campionamento
I tubi di campionamento possono essere combinati per
ottenere condotti di aerazione più grandi e devono essere
chiusi ermeticamente mediante un tappo (vedere Figura 4.1).
Tutti i tubi di campionamento hanno un perno di
posizionamento filettato ed un tappo. Quando si utilizzano
due tubi di campionamento, il tappo del primo tubo ed il perno
e la vite di posizionamento del secondo tubo devono essere
rimossi.
Limiti:
ATTENZIONE!
I tubi di campionamento devono avere almeno 12 fori di
estrazione e devono essere lunghi almeno 30 cm. La lunghezza
massima consentita è 3 m.
Procedura per la combinazione di due tubi di campionamento:
1. Rimuovere il tappo dal primo tubo di campionamento.
2. Rimuovere il perno e la vite di posizionamento dal secondo
tubo di campionamento.
3. Collegare i due tubi di campionamento.
4. Allineare i fori sui tubi di campionamento ed avvitare le viti
di posizionamento.
5. Inserire il tappo.
Esempio: è necessario un tubo di campionamento lungo
2,13 m.
Combinare un tubo D344-3 (0,91 m) ed un tubo D344-5
(1,52 m). Quindi accorciare il tubo D344-5 di 30 cm ed inserire
il tappo.
F.01U.033.733 | 5.0 | 2011.11 Guida all'installazione Bosch Sicherheitssysteme GmbH
Rivelatore di fumo per condotti di
Installazione | it 127
N. Descrizione
c 2,5–5 cm (1–2 pollici)
Immagine 4.2 Supporto del tubo di
campionamento
I tubi di campionamento più lunghi di 90 cm devono essere
supportati dal condotto di aerazione.
Per consentire l'assorbimento dell'eventuale condensa, il foro
di supporto nel condotto di aerazione deve essere posizionato
2,5–5 cm sotto il foro di ingresso (vedere Figura 4.2).
Chiudere ermeticamente lo spazio tra il condotto di aerazione
ed il tubo di campionamento.
N. Descrizione
d Posizionare il nastro del
condotto su questi fori
Immagine 4.3 Copertura dei fori di
estrazione
Se il tubo di campionamento D344-1.5 è installato in condotti di
aerazione larghi 30–45 cm, è necessario coprire alcuni dei 19
fori di estrazione. In un condotto di aerazione di 45 cm di
larghezza, è necessario coprire sei fori (vedere Figura 4.3).
4.2 Installazione del rivelatore FAD-420-HS-EN
1. Estrarre la maschera di foratura antiadesiva (vedere
Figura 4.4) dalla confezione e rimuovere la carta protettiva
dal retro.
Bosch Sicherheitssysteme GmbH Guida all'installazione F.01U.033.733 | 5.0 | 2011.11
Rivelatore di fumo per condotti di
128 it | Installazione
N. Descrizione
aFori del ???????? di 44,5 mm
per il tubo di
campionamento ed il tubo di
ventilazione
bFori del ???????? di 9,5 mm
per il fissaggio
Immagine 4.4 Maschera di foratura
dell'alloggiamento
2. Posizionare la maschera di foratura nella posizione scelta
per l'installazione sul condotto di aerazione ed attaccarla
(vedere Figura 4.5).
3. Praticare due fori del ???????? di 9,5 mm nel condotto di
aerazione per i due dadi di espansione per fissare
l'alloggiamento e forare le aperture del ???????? di 44,5 mm
per il tubo di campionamento ed il tubo di ventilazione.
4. Rimuovere la maschera di foratura, smussare le estremità
appuntite, quindi rimuovere residui e sporcizia.
N. Descrizione
c Condotto di aerazione
d Maschera di foratura
Immagine 4.5 Posizione della maschera di
foratura
5. Posizionare i dadi di espansione #10-24 (vedere Figura 4.6)
nei due fori del ???????? di 9,5 mm.
6. Avvitare le viti #10-24 x 1 pollice nei dadi di espansione e
serrarle manualmente. In questo modo, si garantisce che i
dati di espansione vengano fissati saldamente nel condotto
di aerazione.
I dadi di espansione possono essere stretti saldamente
con un paio di pinze che ne interrompono la rotazione
mentre vengono avvitate le viti.
7. Rimuovere ora entrambe le viti.
F.01U.033.733 | 5.0 | 2011.11 Guida all'installazione Bosch Sicherheitssysteme GmbH
Rivelatore di fumo per condotti di
Installazione | it 129
Immagine 4.6 Dadi di espansione #10-24
8. Posizionare gli anelli a tenuta in gommaschiuma sul retro
del rivelatore FAD-420-HS-EN nelle flange di montaggio dei
tubi di campionamento e ventilazione (vedere Figura 4.7).
N. Descrizione
e Flangia di montaggio del
tubo di ventilazione
f Flangia di montaggio del
tubo di ventilazione
g Anelli a tenuta in
gommaschiuma
Immagine 4.7 Anelli a tenuta in
gommaschiuma
9. Montare il rivelatore FAD-420-HS-EN sul condotto di
aerazione ed utilizzare le viti #10-24 x 1 pollice per
posizionarlo sui dadi di espansione (vedere Figura 4.8).
Non serrare eccessivamente le viti. Se le viti vengono
serrate eccessivamente, la lamiera del condotto di
aerazione potrebbe deformarsi.
N. Descrizione
h Condotto di aerazione
i Alloggiamento del rivelatore
k Viti #10-24 x 1 pollice
Immagine 4.8 Installazione
dell'alloggiamento
10. Rimuovere i tubi di campionamento e ventilazione dalla
confezione. Controllare se il tappo è inserito nel tubo di
campionamento (vedere Figura 4.9).
Bosch Sicherheitssysteme GmbH Guida all'installazione F.01U.033.733 | 5.0 | 2011.11
Rivelatore di fumo per condotti di
130 it | Installazione
N. Descrizione
l Tubo di ventilazione
m Il tubo di ventilazione deve
essere aperto su entrambe
Immagine 4.9 Tubo di campionamento e
le estremità.
tubo di ventilazione
n Tubo di campionamento
o Il tappo deve essere inserito.
11. Durante l'installazione del tubo di campionamento, è
necessario tenere presente la direzione del flusso dell'aria.
I fori di estrazione devono essere rivolti verso il flusso
dell'aria (vedere Figura 4.10).
N. Descrizione
p Direzione del flusso dell'aria
r Tubo di campionamento
s Fori di estrazione
Immagine 4.10 Direzione del flusso
dell'aria
12. Se il rivelatore è stato installato nella posizione 2 della
Figura 3.2, il tubo di ventilazione deve essere posizionato a
valle del tubo di campionamento (vedere Figura 4.11).
N. Descrizione
p Direzione del flusso dell'aria
r Tubo di campionamento
t Tubo di ventilazione
Immagine 4.11 Posizione del tubo di
campionamento e del tubo di ventilazione
13. Inserire il tubo di campionamento ed il tubo di ventilazione
nelle flange di fissaggio ed assicurarsi che i perni siano
allineati alle dentellature corrispondenti. I fori di
estrazione sul tubo di campionamento devono essere
rivolti verso il flusso dell'aria. Inserire entrambe le flange di
fissaggio e montarle con le quattro viti #8-32 x 9/
16 pollice. Serrare le viti manualmente.
F.01U.033.733 | 5.0 | 2011.11 Guida all'installazione Bosch Sicherheitssysteme GmbH
Rivelatore di fumo per condotti di
Installazione | it 131
N. Descrizione
r Tubo di campionamento
t Tubo di ventilazione
u Flange di fissaggio
Immagine 4.12 Installazione delle flange di
fissaggio
14. Posizionare i filtri dell'aria alle estremità dei tubi di
campionamento e ventilazione (vedere Figura 4.13).
15. Eseguire ora un controllo visivo dell'installazione completa.
N. Descrizione
r Tubo di campionamento
t Tubo di ventilazione
vFiltro dell'aria
Immagine 4.13 Filtri dell'aria dei tubi di
campionamento e ventilazione
4.3 Installazione della scheda FAD-RB-DIBT
NOTA!
La scheda relè FAD-RB-DIBT opzionale consente di attivare
dispositivi aggiuntivi (ad es. ventilatori, sistemi di controllo
delle porte o dispositivi con display esterni).
1. Posizionare la scheda relè esattamente sui perni di
contatto della scheda di connessione.
I bulloni distanziatori sulla scheda relè devono essere
posizionati esattamente sui fori della scheda di
connessione (vedere Figura 4.14).
2. Esercitare una pressione uniforme sulla scheda relè
all'altezza dei quattro angoli finché i bulloni distanziatori
non scattano nei fori della scheda di connessione.
Bosch Sicherheitssysteme GmbH Guida all'installazione F.01U.033.733 | 5.0 | 2011.11
Rivelatore di fumo per condotti di
132 it | Installazione
N. Descrizione
s Scheda relè FAD-RB-DIBT
x Scheda di connessione FAD-
420-HS-EN

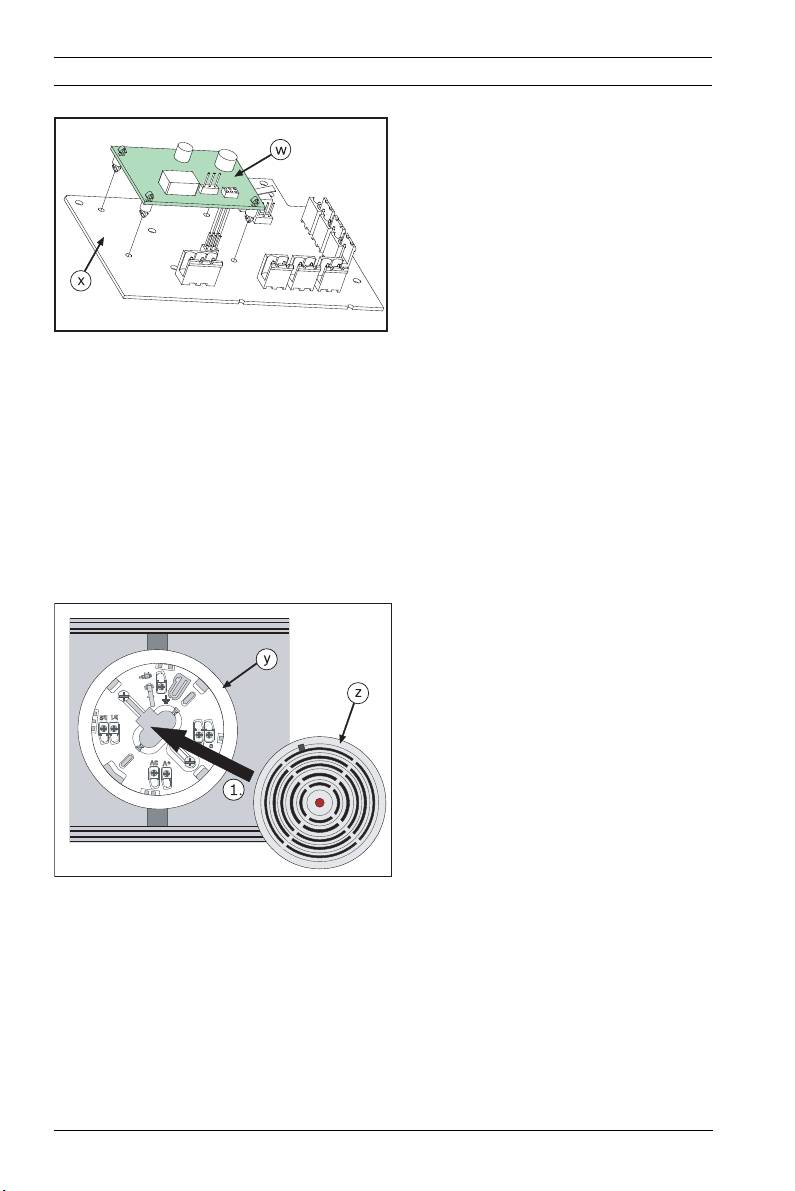

Immagine 4.14 Installazione della scheda
relè
4.4 Installazione del rivelatore di fumo FAD-
O420
1. Inserire il rivelatore di fumo FAD-O420 nella base (vedere
Figura 4.15).
Il rivelatore può essere installato nella base solo in una
determinata posizione.
N. Descrizione
a Basi rivelatore
z Rivelatore di fumo FAD-O420
Immagine 4.15 Montaggio del rivelatore
incendio
2. Ruotare il rivelatore in senso orario finché i contrassegni
sul rivelatore e sulla base non sono allineati (vedere
Figura 4.16).
F.01U.033.733 | 5.0 | 2011.11 Guida all'installazione Bosch Sicherheitssysteme GmbH
Rivelatore di fumo per condotti di
Collegamenti | it 133
N. Descrizione
a Contrassegni per il corretto
posizionamento del
rivelatore
Immagine 4.16 Blocco del rivelatore nella
base
5 Collegamenti
Pos. Descrizione
1 + 2 Collegamenti per il loop-
through dell'alimentazione
ausiliaria
3 Cavo schermato
(in entrata/in uscita)
4 LSN in entrata
5 LSN in uscita
6 Indicazione di allarme
esterna
Utilizzabile solo se la scheda
relè FAD-RB-DIBT non è
inserita.
7 Contatti relè
Utilizzabili solo quando è
inserita la scheda relè FAD-
RB-DIBT.
Carico contatto massimo:
2A a 30VDC
Bosch Sicherheitssysteme GmbH Guida all'installazione F.01U.033.733 | 5.0 | 2011.11
Rivelatore di fumo per condotti di
134 it | Configurazione
6 Configurazione
6.1 Impostazione ponticello
Scheda di connessione FAD-420-HS-
EN
N. Configurazione
2-3
Interruttore antimanomissione
disattivato*
1-2 Interruttore antimanomissione attivato
Scheda relè FAD-RB-DIBT
N. Configurazione
1-2
Il relè viene diseccitato in assenza di
alimentazione e/o se il punto di
rivelazione C è attivato.
2-3 Il relè viene eccitato se il punto di
rivelazione C è attivato.
* Impostazione predefinita
NOTA!
Regolare la sensibilità del rivelatore utilizzando il software di
programmazione nella centrale di controllo.
Consultare la guida in linea del software.
6.2 Controllo del flusso dell'aria
Opzionale:
per assicurare il corretto funzionamento del sistema, verificare
che la velocità dell'aria favorisca una pressione differenziale
sufficiente nel dispositivo. A tal fine, utilizzare un manometro.
La velocità dell'aria nel condotto deve essere compresa tra
1,5 m/s e 20 m/s. La pressione differenziale tra i tubi di
campionamento deve essere compresa nel seguente intervallo:
Minimo Massimo
0,25 mm H
O (0,01 pollici H
O) 4,57 cm H
O (1,8 pollici H
O)
2
2
2
2
0,025 mbar 4,48 mbar
2,5 Pa 448 Pa
F.01U.033.733 | 5.0 | 2011.11 Guida all'installazione Bosch Sicherheitssysteme GmbH
Rivelatore di fumo per condotti di
Configurazione | it 135
6.3 Test del rivelatore
1. Impostare il rivelatore FAD-420-HS-EN sulla modalità test
nella centrale di rivelazione incendio.
2. Se è stato attivato il ponticello per l'interruttore
antimanomissione, fissare un magnete sull'interruttore
reed (E) sul lato dell'alloggiamento del rivelatore.
Ad esempio, è possibile utilizzare magneti IMI-ESMAG
(F.01U.142.997).
3. In questo modo, l'interruttore antimanomissione (F) viene
collegato ed è possibile rimuovere il coperchio (B) senza
dover spegnere il rivelatore di fumo FAD-O420 (D).
4. Allentare le viti di fissaggio (A) sul coperchio e rimuovere il
coperchio (B).
5. Controllare entrambi i filtri dell'aria (C) per verificare la
presenza di eventuali contaminazioni e sostituirli se
necessario.
Se necessario, controllare e pulire i tubi di campionamento
e ventilazione.
6. Testare il rivelatore di fumo FAD-O420 (D) con uno spray di
collaudo adatto.
7. Una volta controllato il rivelatore, reinstallare il coperchio,
rimuovere i magneti ed impostare il rivelatore sulla
modalità operativa nella centrale di rivelazione incendio.
Bosch Sicherheitssysteme GmbH Guida all'installazione F.01U.033.733 | 5.0 | 2011.11
Rivelatore di fumo per condotti di
136 it | Dati tecnici
7 Dati tecnici
FAD-420-HS-EN
Tensione di esercizio 24 V DC (da 15 V DC a 33 V DC)
Consumo di corrente massimo Circa 0,51 mA
(circa 0,71 mA con la scheda relè
FAD-RB-DIBT)
Velocità dell'aria consentita Da 1,5 m/sec a 20 m/sec.
Classe di protezione conforme a IEC
IP30
60529
Standard di sicurezza IEC 60950/EN 60950
Immunità da interferenze EMC EN 50130-4
Emissione interferenze EMC EN 61000-6-3
Temperatura di esercizio consentita Da 0 °C a 50 °C
Temperatura di stoccaggio consentita Da -20 °C a 60 °C
Umidità relativa Max 95% senza condensa
Materiale e colore dell'alloggiamento:
– Parte inferiore dell'alloggiamento
Plastica, rinforzato con fibre, PPE +
PS (UL94-V1), grigio
– Coperchio alloggiamento
Plastica, PC (UL94-V2),
trasparente
Dimensioni (A x L x P) 16,5 x 39,5 x 11 cm
Peso:
–confezione inclusa
Circa 2 kg
– FAD-420-HS-EN in funzione
Circa 1,5 kg
Scheda relè FAD-RB-DIBT
Carico contatto massimo 2 A a 30 V DC
Peso Circa 11 g
F.01U.033.733 | 5.0 | 2011.11 Guida all'installazione Bosch Sicherheitssysteme GmbH
Kanaalmelder Inhoudsopgave | nl 137
Inhoudsopgave
1 Productbeschrijving 138
1.1 Meegeleverde onderdelen 138
1.2 Accessoires 139
2 Productoverzicht 139
3 Aanwijzingen voor installatie/configuratie 141
3.1 Voorwaarde 141
3.2 Montageplaats 141
3.3 Positie van de behuizing 142
4 Installatie 142
4.1 Bemonsteringsbuis 142
4.2 De FAD-420-HS-EN monteren 144
4.3 De FAD-RB-DIBT monteren 148
4.4 De FAD-O420 Rookmelder monteren 149
5 Aansluiting 150
6 Programmering 151
6.1 Jumperinstelling 151
6.2 De luchtstroom controleren 151
6.3 Meldertest 152
7 Technische specificaties 153
Bosch Sicherheitssysteme GmbH Installatiehandleiding F.01U.033.733 | 5.0 | 2011.11
138 nl | Productbeschrijving Kanaalmelder
1 Productbeschrijving
De FAD-420-HS-EN Kanaalmelder wordt gebruikt om rook in
ventilatiesystemen te detecteren. Dankzij de compacte
behuizing die continu lucht uit het ventilatiekanaal door de
melder geleidt en de moderne LSN
bustechnologie
improved
wordt vroegtijdige branddetectie gegarandeerd.
Om dit mogelijk te maken wordt een speciaal aangepaste FAD-
O420 Foto-elektrische Rookmelder samen met de FAD-420-HS-
EN gebruikt. Als de FAD-O420 rook detecteert, wordt een
bericht verzonden naar de brandmeldcentrale die vervolgens
een alarmmelding weergeeft en de voorgeprogrammeerde
stappen uitvoert, zoals bijvoorbeeld het uitschakelen van de
ventilatoren in het ventilatiesysteem.
De FAD-420-HS-EN met rookmelder FAD-O420 wordt als
FAP-O420/FAD-O420 weergegeven in het Local Security
Network (LSN) improved version.
Een relaisprintplaat die via een relais met wisselcontact zorgt
voor de activering van de apparatuur, bijvoorbeeld ventilatoren
en rookluiken, is leverbaar als accessoire.
1.1 Meegeleverde onderdelen
Aant
Component
al
1 Melderbehuizing met aansluitprintplaat, meldersokkel en deksel.
2 10-24 x 1 inch schroeven voor de montage van de behuizing op het
ventilatiekanaal
2 #10-24 spreidmoeren voor de montage van de behuizing in het
ventilatiekanaal
1 D344-1.54 Bemonsteringsbuis, 0,46 m
1 Ventilatiebuis
2 Borgflenzen voor de bemonsteringsbuis en de ventilatiebuis
4 #8-32 x 9/16 inch schroeven voor de montage van de borgflenzen
2 Schuimrubberen afdichtringen
2 Luchtfilters voor de bemonsteringsbuis en de ventilatiebuis
1 Boorsjabloon (zelfklevend)
Zie Pagina 139 voor het productoverzicht
F.01U.033.733 | 5.0 | 2011.11 Installatiehandleiding Bosch Sicherheitssysteme GmbH
Kanaalmelder Productoverzicht | nl 139
1.2 Accessoires
– FAD-O420 Foto-elektrische Rookmelder
– D344-1.5 Bemonsteringsbuis, 0,46 m
– D344-3 Bemonsteringsbuis, 0,91 m
– D344-5 Bemonsteringsbuis, 1,52 m
– FAD-RB-DIBT Relaisprintplaat
– FAA-420-RI nevenindicator
Let op: kan niet worden aangesloten als de FAD-RB-DIBT
Relaisprintplaat is gemonteerd.
– Luchtfilter (20 stuks) voor de D344-TF Bemonsterings-/
ventilatiebuis
2 Productoverzicht
Bosch Sicherheitssysteme GmbH Installatiehandleiding F.01U.033.733 | 5.0 | 2011.11
140 nl | Productoverzicht Kanaalmelder
Pos. Omschrijving
A Behuizing kanaalmelder
B Sokkel voor de FAD-O420 Rookmelder
C Montageflens voor ventilatiebuis
D Montageflens voor bemonsteringsbuis
E Aansluitprintplaat
F Reedschakelaar voor overbruggen van sabotageschakelaar (x)
G Bemonsteringsbuis
H Ventilatiebuis
I 3-polige aansluitstekker
J 2-polige aansluitstekker
K #8-32 x 9/16 inch schroeven voor de montage van de borgflenzen (L)
L Borgflenzen voor de bemonsteringsbuis en de ventilatiebuis
M #10-24 spreidmoeren voor de montage van de behuizing in het
ventilatiekanaal
N 10-24 x 1 inch schroeven voor de montage van de behuizing op het
ventilatiekanaal
O Luchtfilters voor de bemonsteringsbuis en de ventilatiebuis
P Schuimrubberen afdichtringen
x Sabotageschakelaar om de deksel te beveiligen tegen ongeoorloofd
openen
F.01U.033.733 | 5.0 | 2011.11 Installatiehandleiding Bosch Sicherheitssysteme GmbH
