Lüftungskanalmelder Produktbeschreibung | de 21
1 Produktbeschreibung
Der FAD-420-HS-EN Lüftungskanalmelder wird zur Detektion
von Rauch in Belüftungssystemen eingesetzt. Er vereint ein
kompaktes Gehäusedesign, welches permanent Luft aus dem
Lüftungskanal durch den Melder leitet, mit der modernen
LSN
-Bustechnologie und ermöglicht damit die
improved
frühzeitige Erkennung eines Brandes.
Im FAD-420-HS-EN wird dafür ein speziell abgestimmter,
photoelektrischer Rauchmelder vom Typ FAD-O420 eingesetzt.
Wenn der FAD-O420 Rauch detektiert, sendet er eine Meldung
an die Brandmeldezentrale, die dann eine Alarmmeldung
anzeigt und entsprechend der Programmierung die
erforderlichen Schritte, wie z.B. das Abschalten der
Ventilatoren im Belüftungssystem, ausführt.
Der FAD-420-HS-EN mit dem Rauchmelder FAD-O420 wird im
Lokalen SicherheitsNetzwerk LSN improved Version als
FAP-O420/FAD-O420 erkannt.
Als Zubehör ist eine Relaisplatine erhältlich die über ein Relais
mit Wechselkontakt das Ansteuern von Einrichtungen wie z. B.
Ventilatoren oder Rauchklappen ermöglicht.
1.1 Lieferumfang
Anz. Komponente
1 Meldergehäuse mit Anschlussplatine, Meldersockel und Deckel
2 #10-24 x 1 in. Schrauben zur Gehäusemontage am Lüftungskanal
2 #10-24 Spreizmuttern zur Gehäusemontage am Lüftungskanal
1 D344-1.54 Entnahmerohr 0,46 m
1Abluftrohr
2 Befestigungsflansche für Entnahmerohr und Abluftrohr
4 #8-32 x 9/16 in. Schrauben zum Montieren der Befestigungsflansche
2 Schaumgummi-Dichtungsringe
2 Luftfilter für Entnahmerohr und Abluftrohr
1 Bohrschablone (selbstklebend)
Für Produktübersicht siehe Seite 22
Bosch Sicherheitssysteme GmbH Installationsanleitung F.01U.033.733 | 5.0 | 2011.11
22 de | Produktübersicht Lüftungskanalmelder
1.2 Zubehör
– FAD-O420 Photoelektrischer Rauchmelder
– D344-1.5 Entnahmerohr 0,46 m
– D344-3 Entnahmerohr 0,91 m
– D344-5 Entnahmerohr 1,52 m
– FAD-RB-DIBT Relaisplatine
– FAA-420-RI Abgesetzte Alarmanzeige
Hinweis: Nicht anschaltbar bei eingesetzter FAD-RB-DIBT
Relaisplatine!
– Luftfilter (20 Stück.) für D344-TF Entnahmerohr und
Abluftrohr
2 Produktübersicht
F.01U.033.733 | 5.0 | 2011.11 Installationsanleitung Bosch Sicherheitssysteme GmbH
Lüftungskanalmelder Planungshinweise | de 23
Pos. Beschreibung
A Lüftungskanal-Meldergehäuse
B Meldersockel für den FAD-O420 Rauchmelder
C Montageflansch für Abluftrohr
D Montageflansch für Entnahmerohr
E Anschlussplatine
F Reedschalter zum Überbrücken des Deckelkontakts (x)
G Entnahmerohr
HAbluftrohr
I Anschlussstecker 3-polig
J Anschlussstecker 2-polig
K #8-32 x 9/16 in. Schrauben zum Montieren der
Befestigungsflansche (L)
L Befestigungsflansche für Entnahmerohr und Abluftrohr
M #10-24 Spreizmutter zur Gehäusemontage am Lüftungskanal
N #10-24 x 1 in. Schrauben zur Gehäusemontage am Lüftungskanal
O Luftfilter für Entnahmerohr und Abluftrohr
P Schaumgummi-Dichtungsringe
x Deckelkontakt zur Überwachung des Deckels auf unzulässiges Öffnen
3 Planungshinweise
Nr. Beschreibung
a Bogen oder andere
Verzögerung des Luftstroms
b Mindestens 3 x d
c Turbulenzen durch den
Bogen (a)
d Breite des Lüftungskanals
Bild 3.1 Typische Montageposition
Bosch Sicherheitssysteme GmbH Installationsanleitung F.01U.033.733 | 5.0 | 2011.11
24 de | Planungshinweise Lüftungskanalmelder
3.1 Voraussetzung
Der FAD-420-HS-EN Lüftungskanalmelder darf in
Belüftungssystemen mit Luftgeschwindigkeiten im Bereich von
1,5 m/s bis 20 m/s eingesetzt werden.
Kontrollieren Sie vor der Montage die Spezifikation der
Belüftungsanlage, um sicherzustellen dass diese Grenzwerte
eingehalten werden.
Im Zweifelsfall messen Sie mit einem Luftstrom-Messgerät die
tatsächlich im Lüftungskanal vorhandene Luftgeschwindigkeit.
3.2 Montageposition
Vermeiden Sie bei der Wahl der Montageposition die Nähe von
toten Kanälen und Bereiche mit Turbulenzen.
Turbulenzen treten meistens in der Nähe von
Verbindungsflanschen, Abzweigungen, engen Bögen und
langen, geraden Kanälen auf.
Platzieren Sie den FAD-420-HS-EN in einer Entfernung von
mindestens der dreifachen Breite des Lüftungskanals
[b ≥ 3 x d] von diesen kritischen Bereichen (siehe Bild 3.1).
3.3 Gehäuseanordnung
Der FAD-420-HS-EN darf nur senkrecht oder waagrecht
montiert werden (siehe Bild 3.2).
1
2
3
F.01U.033.733 | 5.0 | 2011.11 Installationsanleitung Bosch Sicherheitssysteme GmbH
Lüftungskanalmelder Installation | de 25
Bild 3.2 Gehäuseanordnung am Lüftungskanal
Nr. Beschreibung
e Luftstromrichtung
4 Installation
4.1 Entnahmerohr
Entnahmerohre müssen über die gesamte Breite des
Lüftungskanals reichen und sind deshalb in drei verschiedenen
Längen erhältlich:
– D344-1.5 (0,46 m/1.5 ft)
– D344-3 (0,91 m/3 ft)
– D344-5 (1,52 m/5 ft)
Nr. Beschreibung
a Fixierschraube
bEndstopfen
Bild 4.1 Entnahmerohr
Für breitere Lüftungskanäle können Entnahmerohre
miteinander kombiniert werden und müssen mit einem
Endstopfen verschlossen werden (siehe Bild 4.1). Alle
Entnahmerohre haben einen durchgesteckten Fixierstift und
einen Endstopfen! Beim Kombinieren von zwei Entnahmerohren
muss der Endstopfen beim ersten und Fixierstift und
Fixierschraube beim zweiten Entnahmerohr entfernt werden!
Grenzwerte:
VORSICHT!
Ein Entnahmerohr muss mindestens 12 Entnahmebohrungen
haben und eine Mindestlänge von 30 cm. Die maximal zulässige
Länge eines Entnahmerohrs beträgt 3 m!
Arbeitsschritte beim Kombinieren zweier Entnahmerohre:
1. Endstopfen am ersten Entnahmerohr entnehmen.
2. Fixierstift und Fixierschraube am zweiten Entnahmerohr
entfernen.
Bosch Sicherheitssysteme GmbH Installationsanleitung F.01U.033.733 | 5.0 | 2011.11
26 de | Installation Lüftungskanalmelder
3. Beide Entnahmerohre zusammenstecken.
4. Bohrungen der beiden Entnahmerohre ausrichten und
Fixierschraube eindrehen.
5. Endstopfen einsetzen.
Beispiel: Sie benötigen ein Entnahmerohr mit 2,13 m Länge.
Kombinieren Sie ein D344-3 (0,91 m) und ein D344-5 (1,52 m).
Kürzen Sie dann das D344-5 um 30 cm und setzen Sie den
Endstopfen ein.
Nr. Beschreibung
c 2,5 cm - 5 cm (1 in. - 2 in.)
Bild 4.2 Entnahmerohr abstützen
Entnahmerohre mit mehr als 90 cm Länge müssen vom
Lüftungskanal gestützt werden.
Die Stützbohrung im Lüftungskanal sollte 2,5 cm - 5 cm
unterhalb der Eingangsbohrung liegen, um auftretendes
Kondenswasser ablassen zu können (siehe Bild 4.2).
Dichten Sie den Spalt zwischen Lüftungskanal und
Entnahmerohr ab.
Nr. Beschreibung
d Klebeband über diese
Bohrungen kleben
Bild 4.3 Entnahmebohrungen abdecken
Wird das D344-1.5 Entnahmerohr in Lüftungskanälen mit 30 -
45 cm Breite eingesetzt, sollten Sie einige der 19
Entnahmebohrungen abdecken. Bei einem 45 cm Lüftungskanal
werden 6 Bohrungen abgedeckt (siehe Bild 4.3).
F.01U.033.733 | 5.0 | 2011.11 Installationsanleitung Bosch Sicherheitssysteme GmbH
Lüftungskanalmelder Installation | de 27
4.2 Montage des FAD-420-HS-EN
1. Beigelegte, selbstklebende Bohrschablone (siehe Bild 4.4)
aus dem Karton nehmen und Schutzpapier von der
Rückseite abziehen
Nr. Beschreibung
a ∅ 44,5 mm Löcher für
Entnahme- und Abluftrohr
b ∅ 9,5 mm Bohrungen für
Gehäusebefestigung
Bild 4.4 Bohrschablone
2. Bohrschablone am gewählten Montageplatz auf den
Lüftungskanal, kleben (siehe Bild 4.5).
3. Zwei Bohrungen ∅ 9,5 mm für die beiden Spreizmuttern
zur Gehäusebefestigung und die beiden Öffnungen
∅ 44,5 mm für Entnahmerohr und Abluftrohr in den
Lüftungskanal bohren.
4. Bohrschablone abnehmen, scharfe Blechkanten entgraten
und Späne und Schmutz entfernen.
Nr. Beschreibung
c Lüftungskanal
dBohrschablone
Bild 4.5 Position der Bohrschablone
5. Spreizmuttern #10-24 (siehe Bild 4.6) in die beiden
Bohrungen ∅ 9,5 mm stecken.
6. Die #10-24 x 1 in. Schrauben in die Spreizmuttern
eindrehen und handfest anziehen. Dabei werden die
Spreizmuttern im Lüftungskanal festgeklemmt.
Falls sich die Spreizmuttern beim Eindrehen der
Schrauben mitdrehen, können sie mit einer Zange
festgehalten werden.
Bosch Sicherheitssysteme GmbH Installationsanleitung F.01U.033.733 | 5.0 | 2011.11
28 de | Installation Lüftungskanalmelder
7. Beide Schrauben anschließend wieder herausdrehen.
Bild 4.6 Spreizmuttern #10-24
8. Schaumgummi-Dichtungsringe an der Rückseite des FAD-
420-HS-EN auf die Montageflansche von Entnahmerohr und
Abluftrohr schieben (siehe Bild 4.7).
Nr. Beschreibung
e Abluftrohr-Montageflansch
f Entnahmerohr-
Montageflansch
g Schaumgummi-
Dichtungsringe
Bild 4.7 Schaumgummi-Dichtungsringe
9. FAD-420-HS-EN auf den Lüftungskanal setzen und mit den
Schrauben #10-24 x 1in. in den Spreizmuttern befestigen
(siehe Bild 4.8).
Schrauben nicht zu fest anziehen. Zu starkes Anziehen der
Schrauben führt zum Ausbeulen des Blechs am
Lüftungskanal!
Nr. Beschreibung
h Lüftungskanal
i Meldergehäuse
k #10-24 x 1” Schrauben
Bild 4.8 Gehäusemontage
10. Abluftrohr und Entnahmerohr aus dem Karton nehmen.
Kontrollieren ob der Endstopfen am Entnahmerohr
montiert ist (siehe Bild 4.9).
F.01U.033.733 | 5.0 | 2011.11 Installationsanleitung Bosch Sicherheitssysteme GmbH
Lüftungskanalmelder Installation | de 29
Nr. Beschreibung
lAbluftrohr
m Abluftrohr muss beidseitig
offen sein!

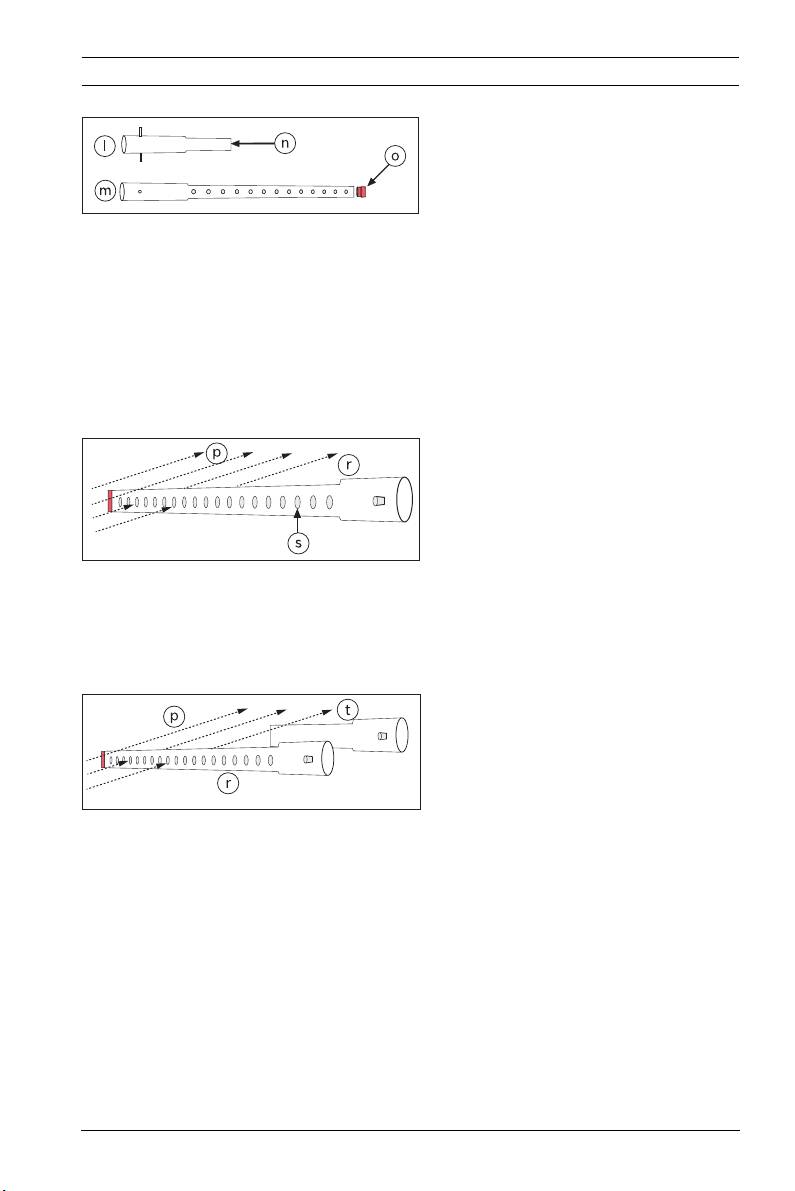

Bild 4.9 Entnahmerohr und Abluftrohr
n Entnahmerohr
o Endstopfen muss eingesetzt
sein!
11. Beim Einsetzen des Entnahmerohrs muss die
Luftstromrichtung beachtet werden! Die
Entnahmebohrungen müssen gegen den Luftstrom zeigen
(siehe Bild 4.10).
Nr. Beschreibung
p Luftstromrichtung
r Entnahmerohr
s Entnahmebohrungen
Bild 4.10 Luftstromrichtung
12. Wird das Gerät nach Bild 3.2, Anordnungen 2, eingebaut,
so sollte das Abluftrohr nach dem Entnahmerohr
positioniert werden (siehe Bild 4.11).
Nr. Beschreibung
p Luftstromrichtung
r Entnahmerohr
tAbluftrohr
Bild 4.11 Position Entnahme- u. Abluftrohr
13. Entnahmerohr und Abluftrohr durch die
Befestigungsflansche stecken und darauf achten dass die
Fixierstifte in den vorgesehenen Kerben sitzen. Die
Entnahmebohrungen am Entnahmerohr müssen gegen die
Luftstromrichtung zeigen! Beide Befestigungsflansche
aufsetzen und mit den vier Schrauben #8-32 x 9/16"
montieren. Schrauben handfest anziehen.
Bosch Sicherheitssysteme GmbH Installationsanleitung F.01U.033.733 | 5.0 | 2011.11
30 de | Installation Lüftungskanalmelder
Nr. Beschreibung
r Entnahmerohr
tAbluftrohr
u Befestigungsflansche
Bild 4.12 Montage Befestigungsflansche
14. Luftfilter auf die Rohrenden von Entnahmerohr und
Abluftrohr stecken (siehe Bild 4.13).
15. Abschließend die komplette Installation visuell
kontrollieren.
Nr. Beschreibung
r Entnahmerohr
tAbluftrohr
vLuftfilter
Bild 4.13 Luftfilter Entnahme- u. Abluftrohr
4.3 Montage der FAD-RB-DIBT
HINWEIS!
Die optionale FAD-RB-DIBT Relaisplatine wird zum Ansteuern
von Zusatzeinrichtungen (z. B. Ventilatoren, Türsteuerungen,
externe Anzeigegeräte) eingesetzt.
1. Relaisplatine exakt auf den Kontaktstiften der
Anschalteplatine positionieren.
Bei richtiger Position stehen die Distanzbolzen der
Relaisplatine genau über den Bohrungen der
Anschalteplatine (siehe Bild 4.14).
2. Relaisplatine gleichmäßig an den vier Ecken
herunterdrücken bis die Distanzbolzen in den Bohrungen
der Anschalteplatine einrasten.
F.01U.033.733 | 5.0 | 2011.11 Installationsanleitung Bosch Sicherheitssysteme GmbH
Lüftungskanalmelder Installation | de 31
Nr. Beschreibung
w FAD-RB-DIBT Relaisplatine
x FAD-420-HS-EN
Anschlussplatine

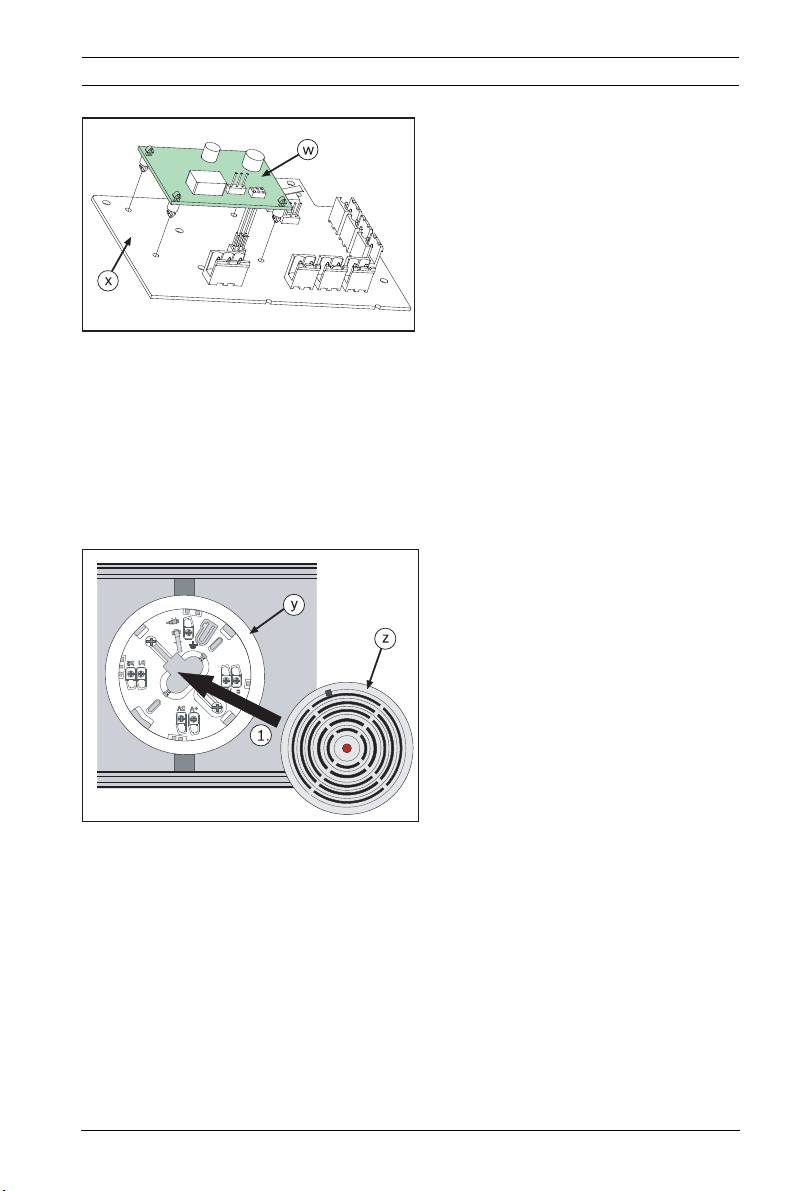

Bild 4.14 Montage der Relaisplatine
4.4 Montage des FAD-O420 Rauchmelders
1. FAD-O420 Rauchmelder in den Meldersockel einsetzen
(siehe Bild 4.15).
Der Melder kann nur in einer bestimmten Position in den
Sockel eingesetzt werden!
Nr. Beschreibung
y Meldersockel
z FAD-O420 Rauchmelder
Bild 4.15 Brandmelder montieren
2. Melder im Uhrzeigersinn drehen bis die Markierungen an
Sockel und Melder übereinstimmen (siehe Bild 4.16).
Bosch Sicherheitssysteme GmbH Installationsanleitung F.01U.033.733 | 5.0 | 2011.11
32 de | Anschaltung Lüftungskanalmelder
Nr. Beschreibung
a Markierung für korrekte
Melderposition
Bild 4.16 Verriegeln des Melders im Sockel
5 Anschaltung
Pos. Beschreibung
1 + 2 Anschlüsse zum
Durchschleifen der
Zusatzspannungsversorgung
3Schirmdraht
(kommend/gehend)
4 LSN kommend
5 LSN gehend
6 Externe Alarmanzeige
Nur nutzbar wenn keine
FAD-RB-DIBT Relaisplatine
gesteckt ist!
7 Relaiskontakte
Nur bei aufgesteckter
FAD-RB-DIBT Relaisplatine
nutzbar!
Maximale Kontaktbelastung:
2A bei 30VDC
F.01U.033.733 | 5.0 | 2011.11 Installationsanleitung Bosch Sicherheitssysteme GmbH
Lüftungskanalmelder Konfiguration | de 33
6 Konfiguration
6.1 Brückenbelegung
FAD-420-HS-EN Anschlussplatine
Nr. Konfiguration
2-3 Deckelkontakt deaktiviert*
1-2 Deckelkontakt aktiviert
FAD-RB-DIBT Relaisplatine
Nr. Konfiguration
1-2 Relais fällt ab wenn
Spannung fehlt und / der
wenn der C-Punkt des
Melders angesteuert wird.
2-3 Relais zieht an wenn der
C-Punkt des Melders
angesteuert wird.
* Auslieferzustand
HINWEIS!
Stellen Sie die Empfindlichkeit des Melders mit der
Programmiersoftware der Zentrale ein.
Beachten Sie hierzu die Onlinehilfe der Software.
6.2 Überprüfung des Luftstroms
Optional:
Überprüfen Sie, dass durch die Luftgeschwindigkeit sich ein
ausreichender Differenzdruck im Gerät einstellt, um die
korrekte Funktion des Systems zu gewährleisten. Verwenden
Sie zu diesem Zweck ein Manometer. Die Luftgeschwindigkeit
im Kanal sollte zwischen 1,5 m/s und 20 m/s liegen. Die
Druckdifferenz zwischen den Entnahmerohren muss sich in
folgendem Bereich befinden:
Bosch Sicherheitssysteme GmbH Installationsanleitung F.01U.033.733 | 5.0 | 2011.11
34 de | Konfiguration Lüftungskanalmelder
Minimum Maximum
0,25 mm H
O (0.01 in H
O) 4,57 cm H
O(1.8 in H
O)
2
2
2
2
0,025 mbar 4,48 mbar
2,5 Pa 448 Pa
6.3 Meldertest
1. An der Brandmeldezentrale den FAD-420-HS-EN in den
Prüfmodus schalten.
2. Wenn Sie die Steckbrücke für den Deckelkontakt aktiviert
haben, befestigen Sie einen Magneten beim Reedkontakt
(E) seitlich am Meldergehäuse.
Sie können zum Beispiel den Magneten IMI-ESMAG
(F.01U.142.997) verwenden.
3. Dadurch wird der Deckelkontakt (F) überbrückt und der
Deckel (B) kann abgenommen werden ohne dass der
Rauchmelder FAD-O420 (D) abgeschaltet wird.
4. Befestigungsschrauben (A) des Deckels lösen und Deckel
(B) abnehmen.
5. Beide Luftfilter (C) auf Verschmutzung prüfen und
gegebenenfalls austauschen.
Gegebenenfalls Entnahmerohr und Abluftrohr prüfen und
reinigen.
6. FAD-O420 Rauchmelder (D) mit geeignetem Prüfaerosol
testen.
7. Nach erfolgreicher Prüfung den Deckel wieder montieren,
den Magneten entfernen und den Melder an der
Brandmeldezentrale in den Betriebsmodus setzen.
F.01U.033.733 | 5.0 | 2011.11 Installationsanleitung Bosch Sicherheitssysteme GmbH
Lüftungskanalmelder Technische Daten | de 35
7 Technische Daten
FAD-420-HS-EN
Betriebsspannung 24 V DC (15 V DC . . . 33 V DC)
Maximale Stromaufnahme ca. 0,51 mA
(ca. 0,71 mA mit FAD-RB-DIBT
Relaisplatine)
Zulässige Luftgeschwindigkeit 1,5 m/s . . . 20 m/s
Schutzklasse nach IEC 60529 IP30
Sicherheitsstandards IEC 60950 / EN 60950
EMV-Störfestigkeit EN 50130-4
EMV-Störaussendung EN 61000-6-3
Zulässige Betriebstemperatur 0 °C . . . 50 °C
Zulässige Lagertemperatur -20 °C . . . 60 °C
Zulässige relative Feuchte max. 95 % nicht kondensierend
Gehäusematerial und Farbe:
– Gehäuseunterteil
Kunststoff faserverstärkt, PPE + PS
(UL94-V1), grau
– Gehäusedeckel
Kunststoff, PC (UL94-V2),
transparent
Abmessungen (H x B x T) 16,5 cm x 39,5 cm x 11 cm
Gewicht:
– inklusive Verpackung
ca. 2,0 kg
– FAD-420-HS-EN betriebsbereit
ca. 1,5 kg
FAD-RB-DIBT Relaisplatine
Maximale Kontaktbelastung 2 A bei 30 V DC
Gewicht ca. 11 g
Bosch Sicherheitssysteme GmbH Installationsanleitung F.01U.033.733 | 5.0 | 2011.11
36 el | Πίνακας περιεχομένων Ανιχνευτής καπνού για αεραγωγούς
Πίνακας περιεχομένων
1 Περιγραφή προϊόντος 37
1.1 Πακέτο παράδοσης 37
1.2 Παρελκόμενα 38
2 Ανασκόπηση προϊόντος 39
3 Σημειώσεις εγκατάστασης/διαμόρφωσης 40
3.1 Προϋποθέσεις 40
3.2 Θέση εγκατάστασης 41
3.3 Θέση πλαισίου 41
4Εγκατάσταση 42
4.1 Σωλήνας δειγματοληψίας 42
4.2 Εγκατάσταση του FAD-420-HS-EN 43
4.3 Εγκατάσταση της πλακέτας ρελέ FAD-RB-DIBT 47
4.4 Εγκατάσταση του ανιχνευτή καπνού FAD-O420 48
5 Σύνδεση 49
6 Διαμόρφωση 50
6.1 Ρύθμιση βραχυκυκλωτήρα 50
6.2 Έλεγχος της ροής αέρα 50
6.3 Δοκιμή ανιχνευτή 51
7 Τεχνικά δεδομένα 52
F.01U.033.733 | 5.0 | 2011.11 Εγχειρίδιο εγκατάστασης Bosch Sicherheitssysteme GmbH
Ανιχνευτής καπνού για αεραγωγούς Περιγραφή προϊόντος | el 37
1 Περιγραφή προϊόντος
O Ανιχνευτής καπνού για αεραγωγούς FAD-420-HS-EN
χρησιμοποιείται για την ανίχνευση καπνού σε συστήματα
εξαερισμού. Επιτρέπει την έγκαιρη ανίχνευση μιας πυρκαγιάς
χάρη στο συμπαγές μέγεθος του πλαισίου, που διοχετεύει
συνεχώς αέρα από τον αεραγωγό μέσω του ανιχνευτή, σε
συνδυασμό με την υπερσύγχρονη
τεχνολογία διαύλου
βελτιωμένη
LSN.
Ο ανιχνευτής FAD-420-HS-EN διαθέτει έναν ειδικά
προσαρμοσμένο φωτοηλεκτρικό ανιχνευτή καπνού τύπου FAD-
O420, που συμβάλλει στη λειτουργία του. Όταν ο ανιχνευτής
FAD-O420 ανιχνεύει καπνό, στέλνει ένα μήνυμα στον πίνακα
πυροπροστασίας, ο οποίος με τη σειρά του εμφανίζει ένα μήνυμα
συναγερμού και εκτελεί τα προγραμματισμένα απαραίτητα
βήματα, για παράδειγμα: απενεργοποίηση των ανεμιστήρων στο
σύστημα εξαερισμού.
Ο FAD-420-HS-EN με ανιχνευτή καπνού FAD-O420 αναγνωρίζεται
ως FAP-O420/FAD-O420 στη βελτιωμένη έκδοση του Τοπικού
δικτύου ασφαλείας (LSN).
Μία πλακέτα ρελέ που διευκολύνει την ενεργοποίηση συσκευών,
όπως ανεμιστήρες ή καπνοφράκτες, μέσω ενός ρελέ με μεταγωγή
επαφής, διατίθεται ως παρελκόμενο.
1.1 Πακέτο παράδοσης
Ποσότη
Εξάρτημα
τα
1 Πλαίσιο ανιχνευτή με πλακέτα σύνδεσης, βάση ανιχνευτή και
περίβλημα
2 Βίδες #10-24 x 1 in. για την τοποθέτηση του πλαισίου στον αεραγωγό
2 Παξιμάδια επέκτασης #10-24 για την τοποθέτηση του πλαισίου στον
αεραγωγό
1 D344-1.54 Σωλήνας δειγματοληψίας, 0,46 m
1 Σωλήνας εξαερισμού
2 Φλάντζες ασφάλισης για το σωλήνα δειγματοληψίας και το σωλήνα
εξαερισμού
4 Βίδες #8-32 x 9/16 in. για την τοποθέτηση των φλαντζών ασφάλισης
Bosch Sicherheitssysteme GmbH Εγχειρίδιο εγκατάστασης F.01U.033.733 | 5.0 | 2011.11
38 el | Περιγραφή προϊόντος Ανιχνευτής καπνού για αεραγωγούς
Ποσότη
Εξάρτημα
τα
2 Δακτύλιοι στεγανοποίησης από αφρώδες ελαστικό
2 Φίλτρα αέρα για το σωλήνα δειγματοληψίας και το σωλήνα
εξαερισμού
1 Εργαλείο διάτρησης (αυτοκόλλητο)
Για επισκόπηση του προϊόντος, δείτε Σελίδα 39
1.2 Παρελκόμενα
– FAD-O420 Φωτοηλεκτρικός ανιχνευτής καπνού
– D344-1.5 Σωλήνας δειγματοληψίας, 0,46 m
– D344-3 Σωλήνας δειγματοληψίας, 0,91 m
– D344-5 Σωλήνας δειγματοληψίας, 1,52 m
– FAD-RB-DIBT Πλακέτα ρελέ
– FAA-420-RI Απομακρυσμένη ένδειξη
Σημείωση: Δεν είναι δυνατή η σύνδεση αν δεν είναι
εγκαταστημένη η πλακέτα ρελέ FAD-RB-DIBT!
– Φίλτρο αέρα (20 μονάδες) για το Σωλήνα δειγματοληψίας/
εξαερισμού D344-TF
F.01U.033.733 | 5.0 | 2011.11 Εγχειρίδιο εγκατάστασης Bosch Sicherheitssysteme GmbH
Ανιχνευτής καπνού για αεραγωγούς Ανασκόπηση προϊόντος | el 39
2 Ανασκόπηση προϊόντος
Θέση Περιγραφή
A Πλαίσιο ανιχνευτή αεραγωγού
B Βάση ανιχνευτή για τον Ανιχνευτή καπνού FAD-O420
C Φλάντζα τοποθέτησης για το σωλήνα εξαερισμού
D Φλάντζα τοποθέτησης για το σωλήνα δειγματοληψίας
E Πλακέτα σύνδεσης
F Διακόπτης γλωττίδας για γεφύρωση του διακόπτη προστασίας από
παραβίαση (x)
G Σωλήνας δειγματοληψίας
H Σωλήνας εξαερισμού
I Βύσμα σύνδεσης 3 πόλων
J Βύσμα σύνδεσης 2 πόλων
K Βίδες #8-32 x 9/16 in. για την τοποθέτηση των φλαντζών ασφάλισης (L)
L Φλάντζες ασφάλισης για το σωλήνα δειγματοληψίας και το σωλήνα
εξαερισμού
Bosch Sicherheitssysteme GmbH Εγχειρίδιο εγκατάστασης F.01U.033.733 | 5.0 | 2011.11
40 el | Σημειώσεις εγκατάστασης/διαμόρφωσης Ανιχνευτής καπνού για αεραγωγούς
Θέση Περιγραφή
M Παξιμάδια επέκτασης #10-24 για την τοποθέτηση του πλαισίου στον
αεραγωγό
N Βίδες #10-24 x 1 in. για την τοποθέτηση του πλαισίου στον αεραγωγό
O Φίλτρα αέρα για το σωλήνα δειγματοληψίας και το σωλήνα εξαερισμού
P Δακτύλιοι στεγανοποίησης από αφρώδες ελαστικό
x Διακόπτης προστασίας από παραβίαση για παρακολούθηση μη
εξουσιοδοτημένου ανοίγματος του περιβλήματος
3 Σημειώσεις εγκατάστασης/
διαμόρφωσης
Αρ. Περιγραφή
a
Καμπή ή άλλη καθυστέρηση στη ροή
αέρα
b Τουλάχιστον 3 x d
c Αναταράξεις μέσα από την καμπή (a)
d Πλάτος αεραγωγού
Εικόνα 3.1 Τυπική θέση εγκατάστασης
3.1 Προϋποθέσεις
Ο Ανιχνευτής καπνού αεραγωγού FAD-420-HS-EN είναι
σχεδιασμένος για χρήση σε συστήματα εξαερισμού με ταχύτητες
αέρα από 1,5 m/s έως 20 m/s.
Πριν από την εγκατάσταση, ελέγξτε τις προδιαγραφές του
συστήματος εξαερισμού, ώστε να διασφαλίσετε την τήρηση των
προβλεπόμενων ορίων.
Σε περίπτωση που έχετε οποιαδήποτε αμφιβολία,
χρησιμοποιήστε μια συσκευή μέτρησης ροής αέρα, για να
F.01U.033.733 | 5.0 | 2011.11 Εγχειρίδιο εγκατάστασης Bosch Sicherheitssysteme GmbH
