DE 9

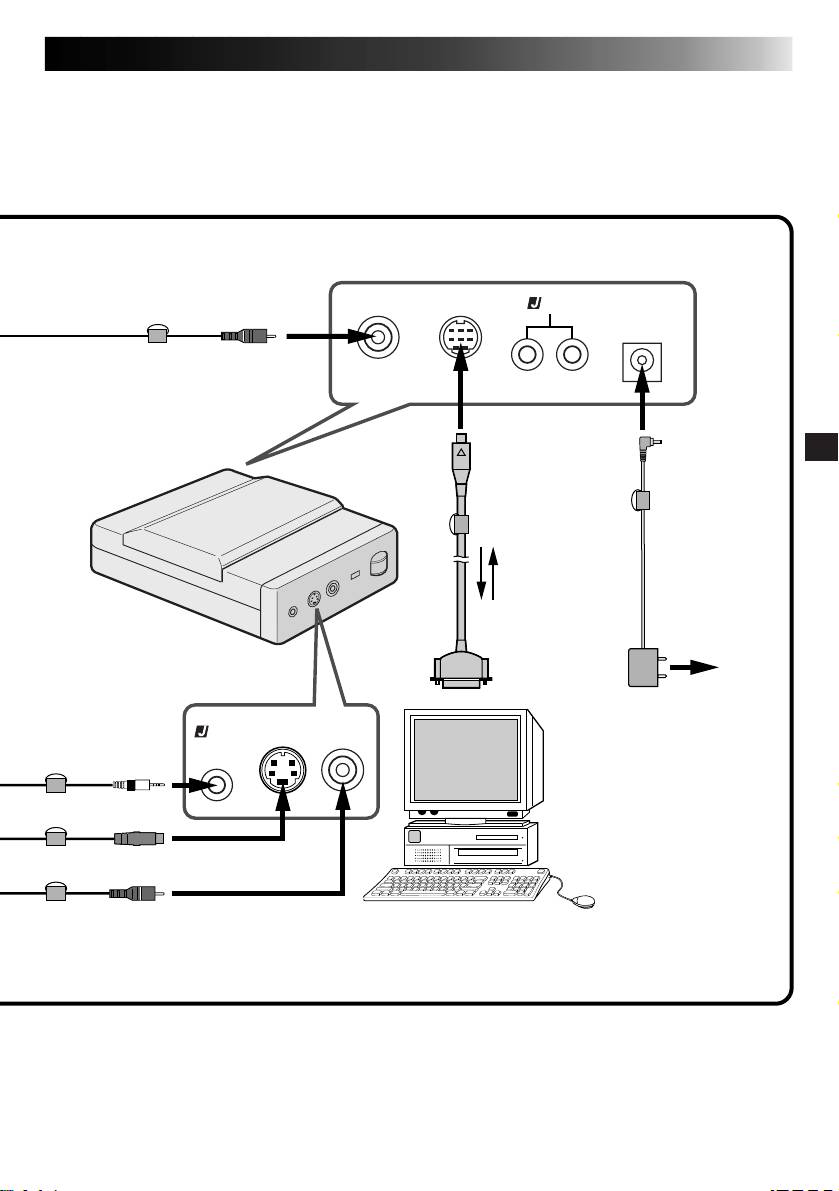

Hintere Anschlüsse
JLIP
An Video-Ausgang
Kabelfilter
An
GV-CB3
Digitalbuchse
Framegrabber-
(8-pol.)
Box
Kabelfilter
Kabelfilter
PC-
Anschlußkabel
(mitgeliefert)
An COM-
An
Schnittstelle
Vordere
Netz-
(RS-232C)
Anschlüsse
steck-
*Netzadapter
dose
(AA-V701EG)
JLIP
(Sonderzubehör)
Kabelfilter
An JLIP-
Buchse
An S-Video-Eingang
An Video-Eingang
Personal Computer
* Anschließen, wenn keine Batterien in der
Framegrabber-Box eingelegt sind.
10 DE
JLIP
JLIP

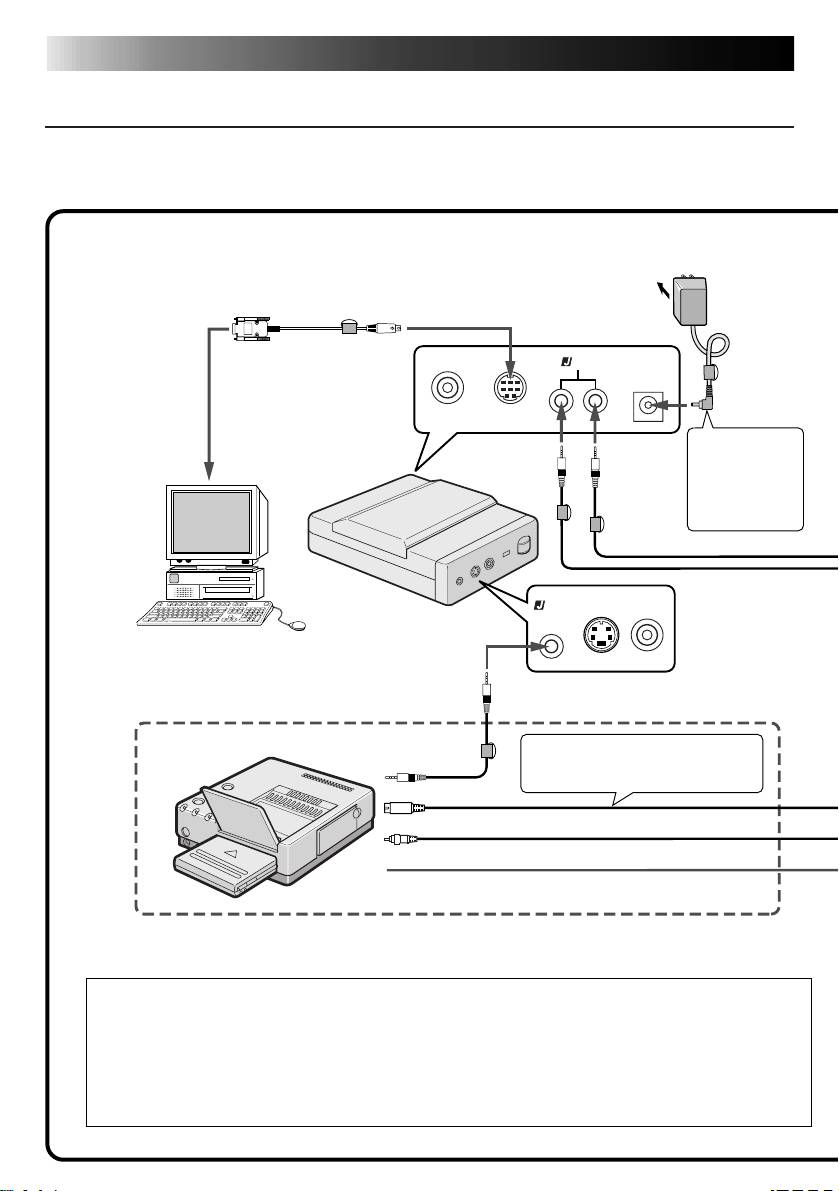

ANSCHLUSS (Bei Verwendung der JLIP Video Producer-Software)
ANSCHLUSS AN EINE JLIP-KOMPATIBLE
VIDEOSIGNALQUELLE ODER EINEN VIDEO-DRUCKER
n Vor der Anschlußherstellung alle betroffenen Geräte ausschalten.
n Bei Verwendung des mitgelieferten Kabels sicherstellen, daß das Kabelende mit dem
Kabelfilter an der Framegrabber-Box GV-CB3 angeschlossen wird.
Netzadapter
(AA-V701EG)
An
An 8-pol.
(Sonderzu-
Netzsteckdose
Digitalbuchse
behör)
PC-Anschlußkabel
(mitgeliefert)
An
Anschließen,
Schnittstelle
Rückseite
wenn keine
An
(RS-232C)
Batterien in der
J-Anschluß
Framegrabber-
Box eingelegt
sind.
Kabelfilter
GV-CB3
Framegrabber-Box
PC
Vorderseite
4-pol. 3,5-mm-
Bei Anschluß an
Stiftstecker-
An
Video-Drucker
Kabel (mitgeliefert)
J-Anschluß
GV-PT2 Video-
Für Videogerät mit S-Video-
An J-Anschluß
Drucker
Ausgang
An S-Video-Eingangsbuchse
An Video-Eingangsbuchse
Bei Schnittbetrieb mit einem Videorecorder eines anderen Herstellers:
Die zu Ihrem JVC Camcorder mitgelieferte Fernbedienung kann verwendet werden. Anschluß-
und Bedienungsangaben für einen Nicht-JVC-Videorecorder finden Sie in der Camcorder
Bedienungsanleitung.
HINWEIS:
Bestimmte Modelle bestimmter Hersteller sind ungeeignet.
DE 11
Camcorder
An Schnittsteuer-
buchse
4-pol. 3,5-mm-
Stiftstecker-
Kabel (mitgeliefert)
An S-
An AV-Ausgang
Ausgangs-
buchse
Hier
S-
AV-Kabel
anschließen,
Für Gerät
Video-
* Ministeckerkabel
wenn der Auf-
mit S-
Kabel
(3,5 mm ø)
nahmerecorder
Video-
eine JLIP-
Anschluß
Buchse hat.
An Audio/
Video-Eingang
Anschluß,
wenn der
Steckeradapter (mitgeliefert)
S-Video-Kabel
Aufnahme-
Verwenden, wenn Ihr
Videorecorder über
recorder
eine Eurobuchse
keine JLIP-
(21-pol.) verfügt.
An S-Video-
Buchse hat.
Eingang
An TV-Gerät/Video-
An JLIP-Buchse
recorder mit AV-Eingang
An S-Video-
JVC VIDEORECORDER
Ausgangsbuchse
(Aufnahme)
An Pause-
Fernsteuerbuchse
Videokabel
An Video-
(mitgeliefert)
Ausgangs-
An TV anschließen
buchse
* Ein Ministeckerkabel
(Sonderzubehör) oder das zum
Camcorder mitgelieferte
An TV anschließen
Schnittsteuerkabel verwenden.
TV-Gerät
VIDEO-FRAMEGRABBER-MODUS
12 DE
Bilddatenfluß (Bei Verwendung der JLIP Video-Framegrabber-Software)
Videosignal
GV-CB3
Video-
(Im Videospeicher gehaltenes Bild)
Signalquelle
Vollformat-Bilddaten
(mit einer Auflösung von
Index-Bilddaten
768 x 552 Bildpunkten)
(mit einer Auflösung
(3 Videodatenformate)
von 80 x 60
•DVF-Daten (Digital-
Bildpunkten)
Video-Standbilder): ca.
120 kB*
•Bitmap-Daten
(ca. 1,3 MB)
•Komprimierte JPEG-
Videodaten (ca. 50 kB)
Personal Computer
(Die Video-Bilddaten werden auf Festplatte etc.
abgespeichert)
* Bei Verwendung einer Videosignalquelle, die Digitalsignale an der JLIP-Buchse abgibt, können
Bilddaten im Digital-Video-Standbildformat (DVF) abgespeichert werden.
Abspeicherung der Vollformat-Bilddaten auf einer 2HD-Diskette
• Pro Diskette kann ein Bitmap-Bild abgespeichert werden.
• Pro Diskette können ca. 28 komprimierte (JPEG Video-Kompression) Bilder abgespeichert
werden.
Dies gilt für Disketten, die mit 1,44 MB formatiert sind.
HINWEISE:
•Die Index-Bilder werden in den Bildboxen gezeigt.
•Bei jedem Doppelklick auf eine Anzeigebox wird das zugehörige Vollformat-Bild (768 x
552 Bildpunkte; wenn dieses bereits übertragen wurde) aufgerufen.
TECHNISCHE DATEN
DE 13
JLIP FRAMEGRABBER-BOX (GV-CB3)
Anschlüsse
S-Video : Eingang Y : 1,0 Vss, 75 Ohm
C : 0,3 Vss, 75 Ohm
Video : Eingang 1,0 Vss, 75 Ohm (Cinch)
: Ausgang 1,0 Vss, 75 Ohm (Cinch)
JLIP x 3 : 3,5-mm-4-pol. Stiftstecker
Digital-Eingang : 8-pol. Mini-DIN-Stecker
Gleichspannungseingang : 7,5 V Gleichspannung (vom Netzadapter,
Sonderzubehör)
Framegrabber-Bildformat : 768 x 552 Bildpunkte und 80 x 60 Bildpunkte
Betriebstemperatur : 5 bis 30° C
Abmessungen : 100 (B) x 37 (H) x 149 (T) mm
Gewicht : Ca. 236 g
Sonderzubehör
• Netzadapter AA-V701EG
