JVC SP-F303E: Подсоединение

– 5 –

5

5

5

5

5

 Подсоединение акустической системы к

усилителю

Перед подсоединением—

• Отключите питание усилителя перед подсоединением к

акустической системе, в противном случае динамики

могут быть повреждены.

• Импеданс каждого динамика 8

W

. Перед их

подсоединением к усилителю проверьте диапазон

импеданса динамиков Вашего усилителя. Если

импеданс динамика находится вне диапазона

импеданса динамика, указанного на усилителе, Вы не

сможете подсоединить эту систему к усилителю.

• Максимальная коммутируемая мощность SP-F303

составляет 100 Вт. Чрезмерная входная мощность может

привести к ненормальному шуму и возможному

повреждению.

• Убедитесь в том, что Вы отключили уровень громкости

для предотвращения нежелательного шума перед

проведением следующих операций:

– Включение или выключение других компонентов,

– Использование усилителя,

– Настройка FM станций,

– Ускоренная перемотка вперед ленты,

– Непрерывное воспроизведение высокочастотных

осцилляций или высокочастотных электронных

звуков.

• Когда Вы используете микрофон, не направляйте его на

динамики и не используйте его рядом с динамиками, в

противном случае появившиеся завывания могут

повредить динамики.

• Перед заменой картриджей всегда отключайте питание

проигрывателя грампластинок; в противном случае

щелкающий шум может повредить динамики.

CENTER

SPEAKER

SURROUND

SPEAKERS

RIGHT

LEFT

RIGHT

LEFT

FRONT

SPEAKERS

Передний

правый

Передний

левый

Центральный динамик

(Приблиз. 5 м)

(Приблиз. 5 м)

(Приблиз. 5 м)

Окружающего

звучания правый

Окружающего

звучания левый

Разъемы динамика

усилителя

(Приблиз. 10 м)

(Приблиз. 10 м)

Подсоединение

5

5

5

5

5

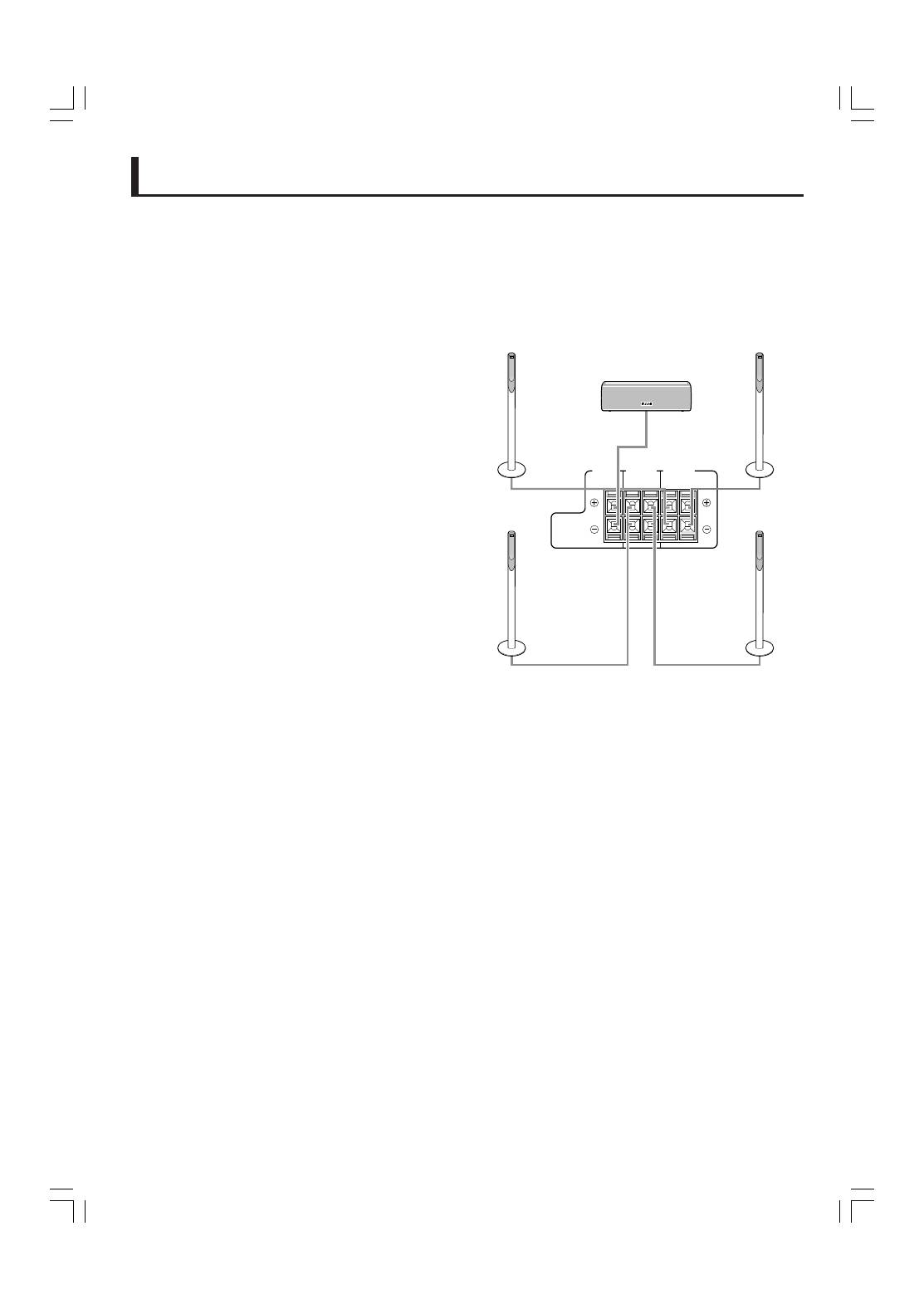

 Типовой метод подсоединения к усилителю

Подсоедините динамики к разъему усилителя “SPEAKER”

при помощи шнуров динамика, обращаясь к схеме внизу.

• Убедитесь в том, что полярности (

ª

 и

·

) совпадают,

когда Вы подсоединяете шнуры динамиков.

• Схема внизу является примером типового метода

подсоединения.
