Sony VPL-HW55ES: Cleaning the Air Filter

Cleaning the Air Filter: Sony VPL-HW55ES

• Be sure to use an LMP-H202 Projector Lamp

for replacement. If you use lamps other than

the LMP-H202, the projector may

malfunction.

• Be sure to turn off the projector and unplug

the power cord before replacing the lamp,

then check the ON/STANDBY lamp has

already been turned off.

• The projector will not turn on unless the lamp

is securely installed in place.

• The projector will not turn on unless the lamp

cover is securely closed.

• To cancel a message displayed on the screen,

press either the button on the remote control

or the one on the control panel on the

projector.

Disposal of the used lamp

For the customers in the USA

Lamp in this product contains mercury.

Disposal of these materials may be

regulated due to environmental

considerations. For disposal or

recycling information, please contact

your local authorities or the

Telecommunications Industry

Association (www.eiae.org).

When “Please clean the filter.” appears on

the screen, you should clean the air filter.

The air filter should be cleaned every 1,500

hours. This value varies depending on the

environment or how the projector is used.

1,500 hours are approximate.

After washing the air filter with a mild

detergent solution, dry it in a shaded place.

• When you clean the air filter, make sure you

do not damage it.

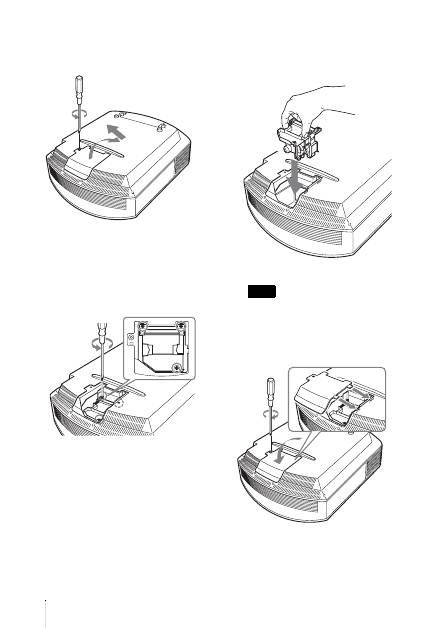

For details on how to attach and remove the

air filter, see “Replacing the Lamp” Steps 7

to 10. (page 22)

• When you remove the air filter, be careful not

to let any dust fall into the projector.

• Cleaning the air filter is crucial to maintain

the good performance of the projector or to

prevent malfunction to it. When a warning

message for cleaning the air filter appears,

clean the air filter immediately.

Notes

Note

The lamp contains mercury. The disposal

rules for used fluorescent tubes depend on

where you live. Follow the waste disposal

policy in your area.

Cleaning the Air Filter

Notes

Ce Guide de référence rapide décrit l’installation et les procédures de base de projection des

images. Vous y trouverez également des mises en garde et des remarques importantes qu’il

convient de respecter au cours de la manipulation et de l’utilisation de cet appareil.

Le cas échéant, reportez-vous aux sections « Indicateurs d’avertissement », « Remplacement

de la lampe » et « Nettoyage du filtre à air ».

Pour plus d’informations sur l’utilisation, reportez-vous au Mode d’emploi que vous trouverez

sur le CD-ROM fourni.

A propos du Guide de référence rapide

Préparation

................................................Page 8

Installation de l’appareil

......................Page 9

Raccordement de l’appareil

.............Page 11

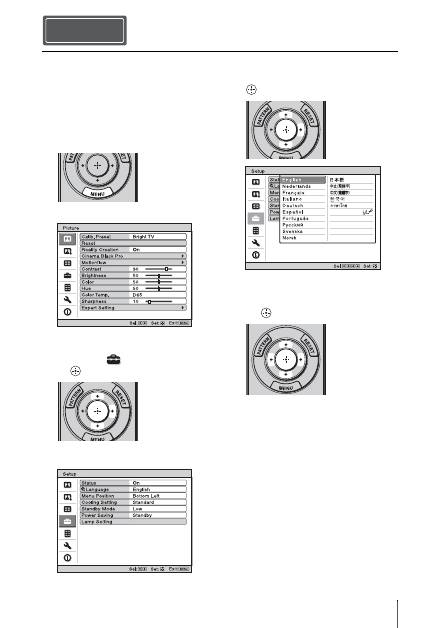

Sélection de la langue du menu

....Page 15

Projection

..................................................Page 16

Gestion des

erreurs

Indicateurs d’avertissement

..........................Page 18

Entretien

Remplacement de la lampe

............................Page 19

Nettoyage du filtre à air

..................................Page 22

Etape 1 Etape 2 Etape 3 Etape 4 Etape 5

Avant d’utiliser l’appareil, veuillez lire

attentivement ce manuel et le conserver pour

future référence.

AVERTISSEMENT

Afin de réduire les risques d’incendie

ou d’électrocution, ne pas exposer

cet appareil à la pluie ou à l’humidité.

Afin d’écarter tout risque

d’électrocution, garder le coffret

fermé. Ne confier l’entretien de

l’appareil qu’à un personnel qualifié.

AVERTISSEMENT

CET APPAREIL DOIT ÊTRE RELIÉ À

LA TERRE.

AVERTISSEMENT

Lors de l’installation de l’appareil,

incorporer un dispositif de coupure dans le

câblage fixe ou brancher la fiche

d’alimentation dans une prise murale

facilement accessible proche de l’appareil.

En cas de problème lors du fonctionnement

de l’appareil, enclencher le dispositif de

coupure d’alimentation ou débrancher la

fiche d’alimentation.

AVERTISSEMENT

Utilisez un cordon d’alimentation (câble

secteur à 3 fils)/fiche femelle/fiche mâle

avec des contacts de mise à la terre

conformes à la réglementation de sécurité

locale applicable.

Utilisez un cordon d’alimentation (câble

secteur à 3 fils)/fiche femelle/fiche mâle

avec des caractéristiques nominales

(tension, ampérage) appropriées.

Pour toute question sur l’utilisation du

cordon d’alimentation/fiche femelle/fiche

mâle ci-dessus, consultez un technicien du

service après-vente qualifié.

Pour les clients au Canada

CAN ICES-3 (B)/NMB-3(B)

Pour les clients en Europe

Ce produit a été fabriqué par ou pour le

compte de Sony Corporation, 1-7-1 Konan

Minato-ku Tokyo, 108-0075 Japon. Toutes

les questions relatives à la conformité des

produits basées sur la législation européenne

doivent être adressées à son représentant,

Sony Deutschland GmbH, Hedelfinger

Strasse 61, 70327 Stuttgart, Allemagne.

Pour toute question relative au Service

Après-Vente ou à la Garantie, merci de bien

vouloir vous référer aux coordonnées qui

vous sont communiquées dans les

documents « Service (SAV) » ou Garantie.

Pour les clients au Canada

GARANTIE LIMITÉE DE SONY

Rendez-vous sur http://www.sonybiz.ca/

solutions/Support.do pour obtenir les

informations importantes et l’ensemble des

termes et conditions de la garantie limitée

de Sony applicable à ce produit.

Précautions

Sécurité

• S’assurer que la tension de service de votre

projecteur est identique à la tension locale.

• Si du liquide ou un objet quelconque

venait à pénétrer dans le boîtier,

débrancher le projecteur et le faire vérifier

par un technicien qualifié avant la remise

en service.

• Débrancher le projecteur de la prise

murale en cas de non-utilisation pendant

plusieurs jours.

• Pour débrancher le cordon, le tirer par la

fiche. Ne jamais tirer sur le cordon lui-

même.

• La prise murale doit se trouver à proximité

du projecteur et être facile d’accès.

• Le projecteur n’est pas déconnecté de la

source d’alimentation tant qu’il reste

branché à la prise murale, même s’il a été

mis hors tension.

• Ne pas regarder dans l’objectif lorsque la

lampe est allumée.

• Ne pas placer la main ou des objets à

proximité des orifices de ventilation. L’air

expulsé est brûlant.

Prévenir l’accumulation de chaleur

interne

Après avoir mis l’appareil hors tension au

moyen de l’interrupteur

(marche/veille),

ne pas le débrancher de la prise murale tant

que le ventilateur de refroidissement tourne.

Mise en garde

Cet appareil est doté d’orifices de ventilation

(prise d’air et sortie d’air). Ne pas obstruer

ces orifices et ne rien placer à proximité car

ceci risquerait de provoquer une surchauffe

interne pouvant entraîner une altération de

l’image ou un endommagement de

l’appareil.

Remballage

Conserver le carton d’emballage original et

le matériel d’emballage ; ils seront très utiles

si l’on doit un jour expédier l’appareil. Pour

assurer une protection maximale, remballer

l’appareil tel qu’il avait été emballé en usine.

À propos du visionnage d’images

vidéo 3D

Consignes de sécurité

• Vous devez seulement porter les lunettes

3D pour regarder des images vidéo 3D.

• Si vous observez des scintillements ou des

éclairs, éteignez l’éclairage.

• Cet appareil n’est pas destiné à être utilisé

par des enfants sans la surveillance d’un

adulte.

• Veillez à ne pas vous pincer les doigts dans

les charnières des lunettes 3D lorsque vous

repliez les branches.

• Ne laissez pas tomber ou ne modifiez pas

ces lunettes 3D.

• Si ces lunettes sont cassées, éloignez les

débris de la bouche ou des yeux.

Projecteur LCD

Le projecteur LCD est fabriqué au moyen

d’une technologie de haute précision. Il se

peut toutefois que vous constatiez que de

petits points noirs et/ou lumineux (rouges,

bleus ou verts) apparaissent continuellement

sur le projecteur LCD. Ceci est un résultat

normal du processus de fabrication et n’est

pas le signe d’un dysfonctionnement.

Si vous utilisez plusieurs projecteurs LCD

pour projeter sur un écran, la reproduction

des couleurs peut varier selon les

projecteurs, même s’ils sont du même

modèle. Ceci est dû au fait que l’équilibre

des couleurs peut être réglé différemment

sur les projecteurs.

Remarque concernant la

condensation

Si la pièce dans laquelle le projecteur est

installé subit de brusques changements de

températures ou si vous déplacez le

projecteur d’un endroit froid à un endroit

chaud, de la condensation peut se former à

l’intérieur du projecteur. Étant donné que la

condensation peut provoquer un

dysfonctionnement, réglez la température de

votre climatiseur avec précaution. Si de la

condensation se forme, laissez le projecteur

allumé pendant deux heures avant de

l’utiliser.

Remarques sur l’installation et l’utilisation

Ne pas placer l’appareil dans les positions

suivantes, ce qui risquerait de provoquer un

dysfonctionnement ou des dommages.

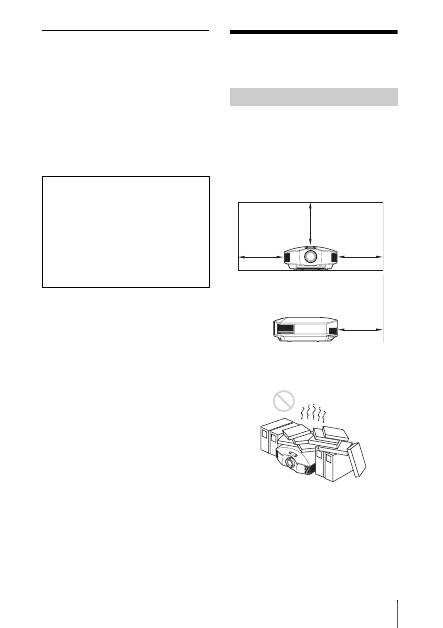

Murs proches

Afin de maintenir les performances et la

fiabilité de l’appareil, laisser un dégagement

entre les murs et l’appareil tel qu’illustré.

Mauvaise ventilation

Laisser un dégagement de plus de 30 cm

(11

pouces) autour de l’appareil.

Sony ne peut être tenue responsable de

tout dommage, de quelque nature que

ce soit, résultant d'une incapacité à

mettre en place des mesures de sécurité

adaptées pour les dispositifs de

transmission, de fuites de données

inévitables dues aux spécifications de

transmission ou de tout autre problème

de sécurité.

Installation déconseillée

30 cm

(11

pouces)

30 cm

(11

pouces)

30 cm

(11

pouces)

30 cm

(11

pouces)

Endroits chauds et humides

Endroits directement exposés au

souffle froid ou chaud d’un

climatiseur

L’installation de l’appareil dans de tels

endroits pourrait provoquer un

dysfonctionnement sous l’effet de la

condensation d’humidité ou de l’élévation

de température.

Proximité d’un détecteur de chaleur

ou de fumée

Il pourrait en résulter un dysfonctionnement

du capteur.

Endroits très poussiéreux ou

enfumés

Éviter ce qui suit pendant l’utilisation de

l’appareil.

Bloquer les orifices de ventilation

(prise ou sortie d’air)

Inclinaison vers l’avant/arrière et vers

la gauche/droite

Éviter d’incliner l’appareil à un angle

supérieur à 15 degrés pour l’utiliser.

Ne pas installer l’appareil ailleurs que sur

une surface de niveau ou au plafond.

L’installation de l’appareil dans un tel

emplacement peut affecter l’uniformité des

couleurs ou réduire la fiabilité des effets de

la lampe.

Si l’appareil est incliné vers le haut ou le bas,

l’image à l’écran peut être trapézoïdale.

Positionner l’appareil de façon à ce que

l’objectif soit parallèle à l’écran.

Conditions inappropriées

Orifices de ventilation

(sortie d’air)

Orifices de ventilation

(prise d’air)

15° ou plus

Lors de l’installation de l’appareil à

haute altitude

Lorsque vous utilisez l’appareil à une

altitude de 1 500 m (environ 4 900 pi) ou

plus, réglez « Régl. refroidssmnt » dans le

menu Réglage

sur « Haut ». Si vous

n’activez pas ce mode lors d’une utilisation

à haute altitude, ceci pourra affecter le

projecteur (diminution de la fiabilité de

certaines pièces, par exemple).

• N’installez jamais le projecteur au plafond

et ne le déplacez jamais par vos propres

moyens. Veillez à vous adresser à un

technicien Sony agréé (service payant).

• Lorsque vous installez l’appareil au

plafond, veillez à utiliser un fil de sécurité,

par exemple, pour l’empêcher de tomber.

Confiez l’installation à un professionnel

ou à un installateur expérimenté.

Pour les revendeurs

• Quand le projecteur est fixé au plafond, un

support Sony ou un support équivalent

recommandé doit être utilisé pour

l’installation.

• Vous devez fermer le couvercle du cabinet

solidement lors de l’installation au

plafond.

Précautions de sécurité

relatives à l’installation de

l’appareil au plafond

15° ou plus

Vérifiez si le carton renferme bien tous les

éléments suivants :

• Télécommande (1)

• Piles de format AA (R6) au manganèse (2)

• Cordon d’alimentation secteur (1)

• Bouchon d’objectif (1)

Lorsque vous avez acheté le projecteur, le

bouchon d’objectif était placé sur ce

dernier. Retirez ce bouchon d’objectif

lorsque vous utilisez le projecteur.

• Guide de référence rapide (ce manuel) (1)

• Mode d’emploi (CD-ROM) (1)

Les éléments suivants sont également

fournis avec le VPL-HW55ES.

• Lunettes 3D (2)

• Étui pour les lunettes 3D (2)

• Câble de charge USB (APY5244010020/

SONY) (1,2 m) (2)

• Mode d’emploi pour les lunettes 3D (1)

ATTENTION

Il y a danger d’explosion s’il y a

remplacement incorrect de la batterie.

Remplacer uniquement avec une batterie du

même type ou d’un type équivalent

recommandé par le constructeur.

Lorsque vous mettez la batterie au rebut,

vous devez respecter la législation en

vigueur dans le pays ou la région où vous

vous trouvez.

Mise en place des piles

Deux piles de format AA (R6) sont fournies

pour la télécommande.

Pour éviter tout risqué d’explosion, utilisez

des piles de format AA (R6) au manganèse

ou des piles alcalines.

Précautions relatives à la

manipulation de la télécommande

• Manipulez la télécommande avec

précautions. Ne renversez aucun liquide

sur la télécommande, ne la laissez pas

tomber et ne marchez pas dessus.

• Ne placez pas la télécommande à

proximité d’une source de chaleur, dans un

endroit exposé aux rayons directs du soleil

ou dans une pièce humide.

Vous devez installer Adobe Reader sur votre

ordinateur pour pouvoir lire ce manuel.

Vous pouvez télécharger Adobe Reader

gratuitement depuis le site Web d’Adobe.

1

Ouvrez le fichier index.htm situé sur le

CD-ROM.

2

Sélectionnez le manuel que vous

souhaitez lire, puis cliquez sur ce

dernier.

Si vous avez perdu ou endommagé le

CD-ROM, vous pouvez acheter un CD-ROM

de remplacement auprès de votre représentant

Sony ou du service clientèle Sony.

Préparation Etape 1

Vérification des accessoires

fournis

Insertion des piles dans la

télécommande

Appuyez et faites

glisser pour ouvrir.

Insérez le côté

des

piles en premier.

Utilisation du manuel sur

CD-ROM

Remarque

1

Positionner l’appareil de façon à ce

que l’objectif soit parallèle à l’écran.

2

Après avoir branché le cordon

d’alimentation au projecteur, brancher

le cordon d’alimentation secteur à une

prise murale.

3

Appuyer sur l’interrupteur

(marche/veille) pour mettre le

projecteur sous tension.

4

Appuyez sur le bouton PATTERN

pour afficher un signal de test en vue

de procéder aux réglages.

Tourner les molettes de

déplacement d’objectif pour

régler la position de l’image.

Régler la taille de l’image à l’aide

du levier de zoom.

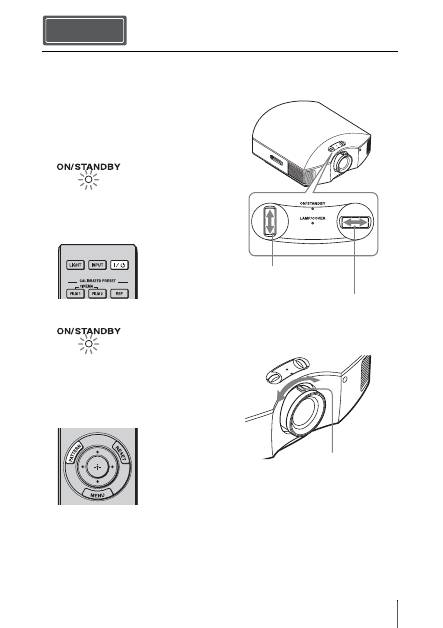

Installation de l’appareil Etape 2

S’allume en rouge.

Partie supérieure de l’appareil

Clignote en vert

pendant un moment

(quelques dizaines de

secondes) puis

s’allume en vert.

Partie supérieure de l’appareil

Pour régler la

position verticale

Pour régler la position

horizontale

Levier de zoom

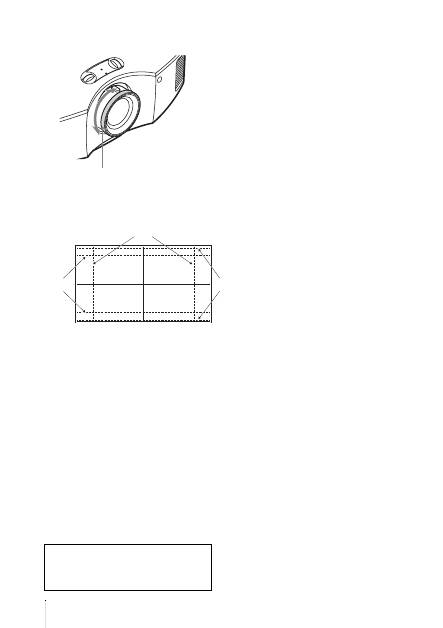

Régler la mise au point à l’aide

de la bague de mise au point.

Fenêtre de réglage de l’objectif

(mire d’essai)

Bague de mise au point

Pour plus d’informations reportez-vous à

« Connexions et préparatifs » dans le

Mode d’emploi que vous trouverez sur le

CD-ROM fourni.

2,35:1

4:3

1,85:1

Les lignes pointillées indiquent les tailles

d’écran de chaque rapport de format.

Lors de l’exécution des raccordements, il faut procéder comme suit :

• Mettre tous les appareils hors tension avant tout raccordement.

• Utiliser les câbles appropriés pour chaque raccordement.

• Insérer correctement les fiches de câble ; le mauvais raccordement des fiches peut entraîner

un dysfonctionnement ou une piètre qualité d’image. Débrancher les câbles en les tenant par

leur fiche. Ne pas tirer sur le câble lui-même.

• Se reporter au mode d’emploi de l’appareil à raccorder.

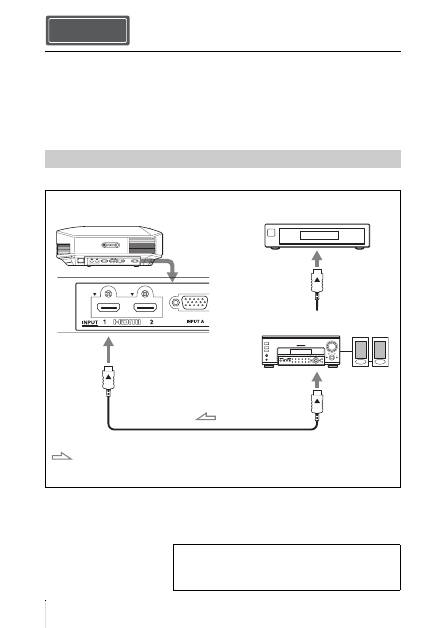

Pour raccorder à un appareil avec des connecteurs de sortie HDMI

Raccordement de l’appareil

Raccordement à un magnétoscope

Etape 3

Câble HDMI (non fourni)

: Flux du signal vidéo

Côté droit du projecteur

Appareil avec des

connecteurs de sortie HDMI

vers la sortie HDMI

Amplificateur AV doté

de connecteurs

d’entrée/sortie HDMI

Haut-parleurs

Lorsque vous utilisez un câble HDMI, veillez à utiliser un

câble HDMI Sony ou un autre câble portant le logo HDMI.

Pour plus d’informations reportez-vous à « Connexions et

préparatifs » dans le Mode d’emploi que vous trouverez

sur le CD-ROM fourni.

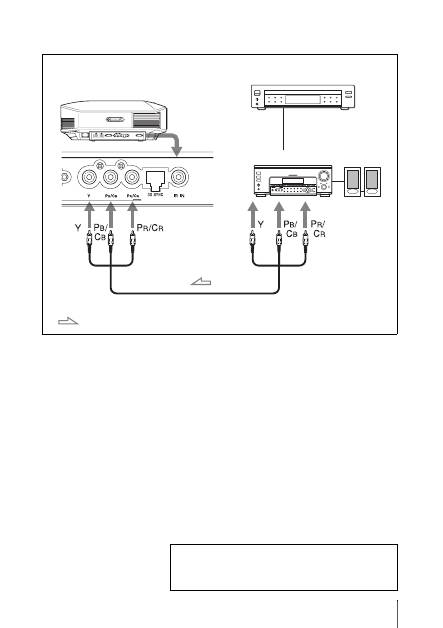

Pour raccorder à un appareil avec des connecteurs de sortie vidéo de

composant

Câble vidéo à composantes (non fourni)

: Flux du signal vidéo

Côté droit du projecteur

Amplificateur AV

Haut-parleurs

Appareil avec des

connecteurs de sortie vidéo

de composant

Pour plus d’informations reportez-vous à « Connexions et

préparatifs » dans le Mode d’emploi que vous trouverez

sur le CD-ROM fourni.

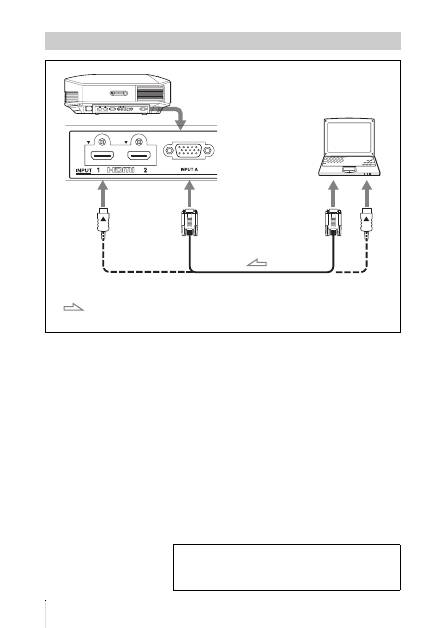

Raccordement à un ordinateur

Câble HD avec broches Dsub-15 (non fourni) ou câble HDMI (non fourni)

: Flux du signal

vidéo

Côté droit du projecteur

vers sortie moniteur

Ordinateur

Lorsque vous utilisez un câble HDMI, veillez à utiliser un

câble HDMI Sony ou un autre câble portant le logo HDMI.

Pour plus d’informations reportez-vous à « Connexions et

préparatifs » dans le Mode d’emploi que vous trouverez

sur le CD-ROM fourni.

Vous pouvez utiliser un émetteur de synchronisation 3D distinct de cet appareil, en utilisant un câble

LAN en option (de type droit).

Si des interférences d’une fréquence spécifique continue existent dans l’environnement d’utilisation

de l’appareil, la synchronisation des signaux d’image 3D et des lunettes 3D peut être perdue. Dans

ce cas, utilisez un câble LAN référencée Catégorie 7.

Lorsque vous visionnez des images 3D dans un environnement où les interférences sont encore plus

nombreuses, utilisez l’émetteur interne.

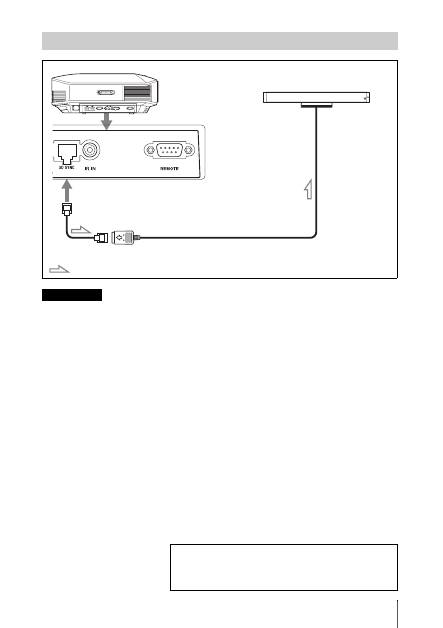

Raccordement à un émetteur de synchronisation 3D

Côté droit du projecteur

Émetteur de synchronisation 3D

(non fourni)

Câble de raccordement

: Flux des signaux de synchronisation 3D

Remarque

Pour plus d’informations reportez-vous à « Connexions et

préparatifs » dans le Mode d’emploi que vous trouverez

sur le CD-ROM fourni.

Vous pouvez sélectionner l’une des

16 langues d’affichage du menu et d’autres

affichages à l’écran. Le réglage en usine par

défaut est l’anglais. Pour changer la langue

actuelle du menu, choisissez la langue

désirée grâce à l’écran de menu.

1

Appuyer sur MENU.

Le menu apparaît.

2

Appuyer sur

pour sélectionner le

menu Setup

, puis appuyer sur

ou .

Les options de réglage du menu

sélectionné apparaissent.

3

Appuyer sur

pour sélectionner

« Language », puis appuyer sur

4

Appuyer sur

pour

sélectionner une langue, puis appuyer

sur .

La langue du menu devient celle que

vous avez sélectionnée.

Pour faire disparaître le menu

Appuyer sur MENU.

Sélection de la langue du menu Etape 4

1

Mettre sous tension le projecteur et le

périphérique raccordé à l’appareil.

2

Appuyez sur INPUT pour afficher la

palette d’entrée sur l’écran.

3

Sélectionnez le périphérique à partir

duquel vous voulez afficher les

images.

Appuyez plusieurs fois sur INPUT ou

sur

(entrée) pour sélectionner

le périphérique à utiliser pour la

projection.

1

Appuyer sur l’interrupteur

(marche/veille).

Le message « METTRE HORS

TENSION? » apparaît sur l’écran.

2

Appuyer une nouvelle fois sur

l’interrupteur

(marche/veille)

avant que le message ne disparaisse.

L’indicateur ON/STANDBY clignote en

vert et le ventilateur continue à tourner

pour abaisser la température interne.

D’abord, l’indicateur ON/STANDBY

clignote rapidement et à ce moment il

n’est pas possible d’allumer la lampe

avec l’interrupteur

(marche/veille).

Le ventilateur s’arrête et l’indicateur

ON/STANDBY cesse de clignoter en

vert pour briller en rouge.

L’alimentation s’arrête complètement et

vous pouvez débrancher le cordon

d’alimentation.

Ne jamais débrancher le cordon d’alimentation

lorsque l’indicateur clignote.

Vous pouvez mettre le projecteur hors tension

en maintenant enfoncé l’interrupteur

(marche/veille) pendant environ

1 seconde, plutôt qu’en suivant les étapes ci-

dessus.

Projection Etape 5

Projection de l’image

Mise hors tension

Exemple : Pour afficher l’image provenant

de l’équipement vidéo raccordé au

connecteur HDMI 1 de cet appareil.

Remarque

Pour plus d’informations reportez-vous à

« Projection » dans le Mode d’emploi que

vous trouverez sur le CD-ROM fourni.

Appuyez sur un des boutons

CALIBRATED PRESET.

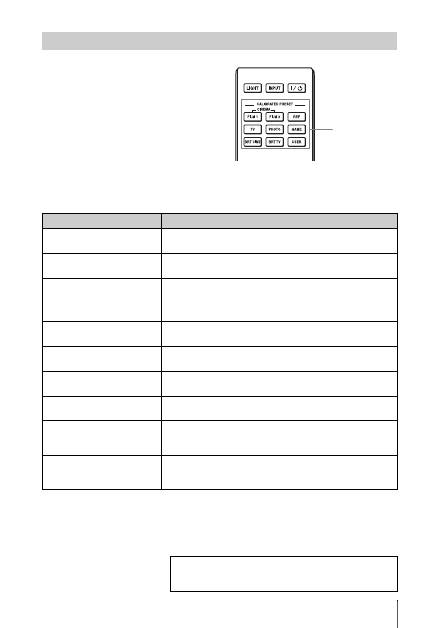

Sélection du mode d’affichage de l’image

Boutons

CALIBRATED

PRESET

Paramètres

Description

CINEMA FILM 1

Qualité d’image adéquate pour reproduire les images claires et

fortement dynamiques qui sont typiques des films positifs

originaux.

CINEMA FILM 2

Qualité d’image adéquate pour reproduire les tons et couleurs

riches qui sont typiques d’un cinéma.

REF

Un réglage de la qualité d’image adéquat lorsque vous désirez

reproduire fidèlement la qualité d’image originale ou profiter

de la qualité d’image sans aucun réglage.

Qualité d’image adéquate pour regarder des programmes

télévisés, du sport, des concerts, etc.


Idéal pour la projection d’images fixes provenant d’un

appareil photo numérique.

GAME

Qualité d’image adéquate pour les jeux vidéo, avec des

couleurs bien modulées et une réponse rapide.

BRT CINE

Qualité d’image adéquate pour regarder les films dans un

environnement lumineux, comme un séjour.

BRT TV

Qualité d’image adéquate pour regarder des programmes TV,

du sport, des concerts et d’autres images vidéo dans un

environnement lumineux, comme un séjour.

USER

Règle la qualité de l’image selon vos souhaits puis enregistre

les paramètres. Le réglage par défaut d’usine est similaire à

« REF ».

Pour plus d’informations reportez-vous à « Projection »

dans le Mode d’emploi que vous trouverez sur le CD-ROM

fourni.

L’indicateur ON/STANDBY ou LAMP/COVER s’allume ou clignote en cas de problème

quelconque sur le projecteur.

Lorsqu’un indicateur d’avertissement autre que celui ci-dessus commence à clignoter et que le

symptôme persiste même après avoir effectué les opérations ci-dessus, consultez le service après-

vente Sony.

Gestion des erreurs

Indicateurs d’avertissement

Symptôme

Cause et remède

LAMP/COVER clignote

en rouge. (Un taux de

répétition de 2

clignotements)

Fermez bien le couvercle de la lampe, puis vissez-le solidement.

Fermez bien le support du filtre.

LAMP/COVER clignote

en rouge. (Un taux de

répétition de 3

clignotements)

La lampe a atteint la fin de sa durée de service. Remplacez la

lampe.

La lampe a atteint une température élevée. Attendre que la

lampe se refroidisse puis remettre le projecteur sous tension.

ON/STANDBY clignote en

rouge. (Un taux de

répétition de 4

clignotements)

Le ventilateur est défectueux. Consultez le service après-vente

Sony.

ON/STANDBY clignote en

rouge. (Un taux de

répétition de 2

clignotements)

La température à l’intérieur du projecteur est anormalement

élevée. S’assurer que rien ne bouche les orifices de ventilation et

que le projecteur n’est pas utilisé à haute altitude.

ON/STANDBY clignote en

rouge. (Un taux de

répétition de 6

clignotements)

Appuyez sur le commutateur

(marche/veille) pour mettre le

projecteur sous tension. S’il ne se met pas sous tension,

débrancher le cordon d’alimentation secteur, puis confirmer que

l’indicateur ON/STANDBY est éteint. Rebrancher le cordon

d’alimentation secteur après environ 10 secondes et remettre le

projecteur sous tension. Si les indicateurs s’allument toujours,

cela signifie que le problème vient de la source d’alimentation.

Consultez le service après-vente Sony.

Indicateur ON/STANDBY

Indicateur LAMP/COVER

Remarque

En cas de problème ou si un message d’erreur apparaît à

l’écran, reportez-vous à « Dépannage » dans le Mode

d’emploi que vous trouverez sur le CD-ROM fourni.

Voici les outils dont vous avez besoin pour

commencer :

•

Lampe pour projecteur LMP-H202 (en

option)

•

Un tournevis cruciforme standard

•

Un chiffon (pour protéger des éraflures)

La durée de service de la lampe utilisée

comme source de lumière est limitée.

Lorsque la lampe faiblit, la balance des

couleurs de l’image devient bizarre, ou bien

« Remplacer la lampe/filtre. » apparaît sur

l’écran. La lampe est peut-être épuisée.

Remplacez la lampe par une neuve sans

tarder.

Utilisez une lampe LMP-H202 pour

projecteur comme lampe de rechange.

Un filtre à air est fourni avec la lampe pour

projecteur LMP-H202. Lorsque l’on

remplace la lampe, il est également temps de

remplacer le filtre à air.

Il faut toujours remplacer le filtre à air par un

neuf lorsque l’on remplace la lampe.

Nettoyer également les orifices de

ventilation (prise d’air).

• La lampe reste chaude après la mise hors

tension du projecteur avec l’interrupteur

(marche/veille). Ne pas la toucher car vous

pourriez vous brûler les doigts. Avant de

remplacer la lampe, attendre au moins 1

heure pour lui permettre de se refroidir.

• Ne pas toucher la surface de l’objectif. Si on

l’a touché, essuyer les empreintes digitales

avec un chiffon doux.

• Prêter une attention spéciale au

remplacement de la lampe lorsque le

projecteur est installé au plafond.

• Lorsque vous retirez la lampe, assurez-vous

qu’elle reste en position horizontale, puis

soulevez-la directement vers le haut.

N’inclinez pas la lampe. Si vous retirez la

lampe alors qu’elle est inclinée et si elle se

casse, des morceaux peuvent s’éparpiller et

entraîner des blessures.

• Lors du retrait du filtre à air, procéder

prudemment pour éviter que de la poussière

ne pénètre dans le projecteur.

• Remplacer le filtre à air est crucial pour

maintenir la bonne performance du

projecteur ou pour empêcher son

dysfonctionnement. Lorsqu’un message

d’avertissement pour remplacer le filtre à air

apparaît, remplacer aussitôt celui-ci.

1

Mettre le projecteur hors tension et

débrancher le cordon d’alimentation.

2

Lorsque le projecteur est sur une

surface plane comme un bureau, etc.,

mettre un chiffon sous l’appareil pour

éviter de rayer la surface. Retourner le

projecteur tel qu’illustré, puis le placer

sur le chiffon.

• Lorsque la lampe se casse, des morceaux

peuvent s’éparpiller si vous ne retournez

pas le projecteur. Ceci peut entraîner des

blessures.

• S’assurer que le projecteur est posé sur

une surface stable.

Entretien

Remplacement de la lampe

Mise en garde

Remarques

3

Desserrer la vis du couvercle de lampe

avec un tournevis cruciforme, puis

ouvrir le couvercle de lampe.

4

Dévisser les 3 vis de la lampe à l’aide

du tournevis cruciforme. Maintenir la

poignée vers le haut, et retirer la

lampe.

5

Tenir la poignée de la nouvelle lampe

avec la main, puis pousser celle-ci à

l’intérieur entièrement avant de

resserrer les 3 vis.

Prendre garde de toucher le bloc optique à

l’intérieur du projecteur.

6

Fermer le couvercle de la lampe, puis

le visser solidement.

Remarque

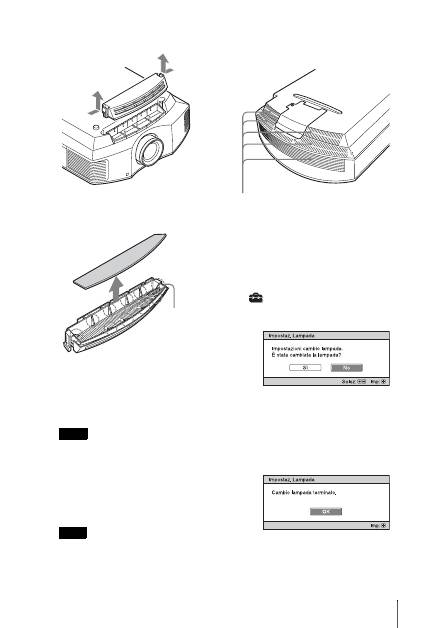

7

Retirer le support à filtre.

8

Retirer le filtre à air.

9

Fixer le nouveau filtre à air de façon à

ce qu’il entre dans chacune des griffes

(10 positions) du support du filtre.

Fixer le filtre à air en l’alignant à la forme

du support du filtre.

Ne pas toucher le ventilateur après avoir

retiré le filtre à air installé au fond du

projecteur.

10

Fixer le support à filtre.

Le projecteur ne se mettra sous tension que

si le support à filtre est bien fermé.

11

Dépoussiérer les orifices de

ventilation (aspiration) à l’aide d’un

chiffon.

12

Remettre le projecteur dans sa

position normale.

13

Mettre le projecteur sous tension, puis

sélectionner l’élément de réglage

désiré dans le menu Réglage

L’écran du menu ci -dessous s’affiche.

Conseil

Si l’option « Verrou réglages » est définie

sur « Niveau B », configurez-la une fois sur

« Off ».

14

Sélectionner « Oui ».

Remarque

Griffes

Orifices de ventilation

(prise d’air)

Ne pas introduire les doigts dans la fente de

remplacement de la lampe et veiller à ce

qu’aucun liquide ou objet ne tombe à

l’intérieur de la fente pour éviter tout risque

d’électrocution ou d’incendie.

• Il faut utiliser une lampe LMP-H202 pour

projecteur pour le remplacement. Si une

lampe autre que LMP-H202 est utilisée, le

projecteur risque de mal fonctionner.

• Assurez-vous de mettre le projecteur hors

tension et de débrancher le cordon

d’alimentation avant de remplacer la lampe,

puis vérifiez que la lampe ON/STANDBY a

déjà été éteinte.

• Le projecteur ne se mettra sous tension que si

la lampe est bien mise en place.

• Le projecteur ne se mettra sous tension que si

le couvercle de lampe est bien fermé.

• Pour annuler un message affiché à l’écran,

appuyez soit sur le bouton de la

télécommande, soit sur celui du panneau de

contrôle du projecteur.

Mettre à disposition de la lampe

usagée

Pour les clients aux États-Unis

La lampe dans ce produit contient du

mercure. La disposition de ces

matériaux peut être réglementée suite à

des considérations environnementales.

Pour obtenir des informations de

disposition ou de recyclage, veuillez

communiquer avec vos autorités locales

ou la Telecommunications Industry

Association (www.eiae.org).

Lorsque « Nettoyer le filtre. » apparaît sur

l’écran, vous devez nettoyer le filtre à air.

Le filtre à air doit être nettoyé toutes les

1 500 heures. Cette fréquence dépend de

l’environnement et de la manière dont le

projecteur est utilisé. La fréquence de

nettoyage approximative est de 1 500 heures.

Après avoir nettoyé le filtre à air avec une

solution désinfectante, séchez-le dans un

endroit à l’abri de la lumière.

• Lorsque vous nettoyez le filtre à air, assurez-

vous de ne pas l’endommager.

Pour plus de détails sur la fixation et le retrait

du filtre à air, reportez-vous à la rubrique

« Remplacement de la lampe » Étapes 7 à 10.

(page 21)

• Lors du retrait du filtre à air, procéder

prudemment pour éviter que de la poussière

ne pénètre dans le projecteur.

• Nettoyer le filtre à air est crucial pour

maintenir la bonne performance du

projecteur ou pour empêcher son

dysfonctionnement. Lorsqu’un message

d’avertissement pour nettoyer le filtre à air

apparaît, nettoyer aussitôt celui-ci.

Mise en garde

Remarques

Remarque

La lampe contient du mercure. La

réglementation en matière de mise au

rebut pour les tubes fluorescents dépend

de votre lieu de résidence. Respectez la

politique d’élimination des déchets de

votre région.

Nettoyage du filtre à air

Remarques

Este Manual de referencia rápida explica la instalación y las operaciones básicas para proyectar

imágenes. También presenta notas y precauciones importantes que deben tenerse muy en

cuenta al manipular y utilizar esta unidad.

Consulte “Indicadores de aviso”, “Sustitución de la lámpara” y “Limpieza del filtro de aire” si

es necesario.

Para obtener más información sobre las operaciones, consulte el Manual de instrucciones que

se incluye en el CD-ROM suministrado.

Acerca del Manual de referencia rápida

Preparación

........................................... Página 8

Instalación de la unidad

.................. Página 9

Conexión de la unidad

.................... Página 11

Selección del idioma del menú

................................................................... Página 15

Proyección

........................................... Página 16

Gestión de

errores

Indicadores de aviso

.................................. Página 18

Mantenimiento

Sustitución de la lámpara

.......................... Página 19

Limpieza del filtro de aire

........................... Página 22

Paso 1 Paso 2 Paso 3 Paso 4 Paso 5

Antes de poner en funcionamiento la unidad,

lea detenidamente este manual y consérvelo

para referencias futuras.

ADVERTENCIA

Para reducir el riesgo de

electrocución, no exponga este

aparato a la lluvia ni a la humedad.

Para evitar descargas eléctricas, no

abra el aparato. Solicite asistencia

técnica únicamente a personal

especializado.

ADVERTENCIA

ESTE APARATO DEBE CONECTARSE

A TIERRA.

ADVERTENCIA

Al instalar la unidad, incluya un dispositivo

de desconexión fácilmente accesible en el

cableado fijo, o conecte el enchufe de

alimentación a una toma de corriente

fácilmente accesible cerca de la unidad. Si se

produce una anomalía durante el

funcionamiento de la unidad, accione el

dispositivo de desconexión para desactivar la

alimentación o desconecte el enchufe de

alimentación.

ADVERTENCIA

Utilice un cable de alimentación (cable de

alimentación de 3 hilos)/conector/enchufe

del aparato recomendado con toma de

tierra y que cumpla con la normativa de

seguridad de cada país, si procede.

Utilice un cable de alimentación (cable de

alimentación de 3 hilos)/conector/enchufe

del aparato que cumpla con los valores

nominales correspondientes en cuanto a

tensión e intensidad.

Si tiene alguna duda sobre el uso del cable de

alimentación/conector/enchufe del aparato,

consulte a un técnico de servicio cualificado.

Para los clientes de Europa

Este producto ha sido fabricado por, o en

nombre de Sony Corporation, 1-7-1 Konan

Minato-ku Tokyo, 108-0075 Japón. Las

consultas relacionadas con la conformidad

del producto basadas en la legislación de la

Unión Europea deben dirigirse al

representante autorizado, Sony Deutschland

GmbH, Hedelfinger Strasse 61, 70327

Stuttgart, Alemania. Para cualquier asunto

relacionado con el servicio o la garantía, por

favor diríjase a la dirección indicada en los

documentos de servicio o garantía

adjuntados con el producto.

Precauciones

Seguridad

• Compruebe que la tensión de

funcionamiento de la unidad sea la misma

que la del suministro eléctrico local.

• Si se introduce algún objeto sólido o

líquido en la unidad, desenchúfela y haga

que sea revisada por personal

especializado antes de volver a utilizarla.

• Desenchufe la unidad de la toma mural

cuando no vaya a utilizarla durante varios

días.

• Para desconectar el cable, tire del enchufe.

Nunca tire del propio cable.

• La toma mural debe encontrarse cerca de

la unidad y ser de fácil acceso.

• La unidad no estará desconectada de la

fuente de alimentación de CA mientras

esté conectada a la toma mural, aunque

haya apagado la unidad.

• No mire al objetivo mientras la lámpara

esté encendida.

• No coloque la mano ni ningún objeto cerca

de los orificios de ventilación. El aire que

sale es caliente.

Prevención del calentamiento

interno

Después de apagar la alimentación con el

interruptor

(encendido/espera), no

desconecte la unidad de la toma mural

mientras el ventilador de refrigeración esté

en funcionamiento.

Precaución

Esta unidad está equipada con orificios de

ventilación de entrada y de salida. No

bloquee dichos orificios ni coloque nada

cerca de ellos, ya que si lo hace puede

producirse un recalentamiento interno,

causando el deterioro de la imagen o daños a

la unidad.

Embalaje

Guarde la caja y los materiales de embalaje

originales, ya que resultarán útiles cuando

tenga que embalar la unidad. Para obtener

una máxima protección, vuelva a embalar la

unidad como se embaló originalmente en

fábrica.

Sobre la visualización de imágenes

de vídeo en 3D

Precauciones de seguridad

• Sólo debe utilizar las gafas 3D para ver

imágenes de vídeo en 3D.

• Si observa efectos de oscilación o

parpadeo, apague la iluminación de la sala.

• No es adecuado para que lo usen los niños

sin la supervisión de un adulto.

• Vigile que los dedos no le queden

atrapados en la articulación de las gafas

3D al abrir las varillas.

• No deje caer ni modifique estas gafas 3D.

• Si estas gafas se rompieran, aleje las

piezas rotas de la boca y de los ojos.

Proiettore LCD

El proyector LCD está fabricado con

tecnología de alta precisión. No obstante, es

posible que se observen pequeños puntos

negros o brillantes (rojos, azules o verdes), o

ambos, de forma continua en el proyector. Se

trata de un resultado normal del proceso de

fabricación y no indica fallo de

funcionamiento.

Además, si utiliza varios proyectores LCD

para proyectar en una pantalla, es posible

que la reproducción de colores no sea igual

en todos los proyectores, incluso si son del

mismo modelo, ya que el balance de color

puede estar configurado de manera distinta.

Acerca de la condensación

Si la temperatura de la habitación en la que

se instala el proyector cambia rápidamente,

o si el proyector se traslada súbitamente de

un lugar muy frío a uno muy cálido, es

posible que se produzca condensación en el

proyector. La condensación puede provocar

errores de funcionamiento, por lo que debe

prestarse atención al ajustar la temperatura

del aire acondicionado. Si se produce

condensación, deje el proyector encendido

durante dos horas antes de utilizarlo.

Notas sobre la instalación y el uso

No ponga la unidad en las siguientes

situaciones, en las que puede sufrir daños o

averías.

Cerca de paredes

Para conservar el rendimiento y la fiabilidad

de la unidad, deje espacio suficiente entre las

paredes y la unidad, tal como se ilustra.

Ubicaciones escasamente ventiladas

Deje un espacio superior a 30 cm alrededor

de la unidad.

SONY NO SE HACE RESPONSABLE

POR DAÑOS DE NINGÚN TIPO

DEBIDOS A LA OMISIÓN DE LAS

MEDIDAS DE SEGURIDAD

ADECUADAS EN DISPOSITIVOS DE

TRANSMISIÓN, FUGAS DE DATOS

INEVITABLES DERIVADAS DE LAS

ESPECIFICACIONES DE

TRANSMISIÓN O PROBLEMAS DE

SEGURIDAD DE CUALQUIER TIPO.

Instalación inadecuada

30 cm

Lugares cálidos y húmedos

Lugares expuestos a un flujo directo

de aire frío o caliente procedente de

un aparato de climatización

Si instala la unidad en una ubicación de estas

características, la unidad puede averiarse

debido a la condensación de humedad o al

aumento de temperatura.

Cerca de un sensor de calor o de

humo

Puede producirse una avería del sensor.

Lugares con mucho polvo o humo

excesivo

No haga lo siguiente mientras usa la unidad.

Bloqueo de los orificios de

ventilación (entrada o salida)

Inclinación adelante/atrás e

izquierda/derecha

Evite usar la unidad inclinada con un ángulo

de más de 15 grados.

No instale la unidad en un lugar que no sea

una superficie horizontal o el techo. La

instalación de la unidad en tal ubicación

puede provocar irregularidades en la

uniformidad del color, o reducir la fiabilidad

de los efectos de la lámpara.

Si la unidad está inclinada hacia arriba o

hacia abajo, pueden producirse distorsiones

trapezoidales en la imagen visualizada en la

pantalla.

Coloque la unidad de modo que el objetivo

quede paralelo a la pantalla.

Condiciones inadecuadas

Orificios de ventilación

(salida)

Orificios de ventilación

(entrada)

15° o más

Instalación de la unidad a grandes

altitudes

Si utiliza la unidad a altitudes de 1.500 m o

más, ajuste la opción “Config. refrigeración”

del menú Configuración

en “Alto”. Si

no se establece este modo cuando se utiliza

la unidad a altitudes elevadas pueden

producirse efectos adversos, tales como la

reducción de la fiabilidad de determinados

componentes.

• Nunca instale el proyector en el techo ni lo

desplace sin ayuda. Pida siempre consejo a

un técnico de Sony cualificado (servicio de

pago).

• Si instala la unidad en el techo, utilice un

cable de seguridad o un sistema similar

para evitar que la unidad se desprenda.

Confíe siempre la instalación a un

proveedor o instalador experimentado.

Para los distribuidores

• Si se instala el proyector en el techo, es

necesario utilizar un soporte Sony o un

soporte equivalente recomendado.

• Cierre firmemente la tapa de la carcasa

cuando lo instale en el techo.

Precauciones de seguridad

para instalar la unidad en el

techo

15° o más

Compruebe que la caja contenga los

siguientes elementos:

• Mando a distancia (1)

• Pilas de manganeso de tamaño AA (R6)

(2)

• Cable de alimentación de CA (1)

• Tapa del objetivo (1)

En el momento de la compra del proyector,

la tapa del objetivo está colocada. Debe

quitar la tapa del objetivo para utilizar el

proyector.

• Manual de referencia rápida (este manual) (1)

• Manual de instrucciones (CD-ROM) (1)

Con el modelo VPL-HW55ES se

suministran también los siguientes

productos:

• Gafas 3D (2)

• Funda para las gafas 3D (2)

• Cable de carga USB (1,2 m) (2)

• Manual de instrucciones de las gafas 3D (1)

PRECAUCIÓN

Peligro de explosión si se sustituye la batería

por una del tipo incorrecto. Reemplace la

batería solamente por otra del mismo tipo o

de un tipo equivalente recomendado por el

fabricante.

Cuando deseche la batería, debe cumplir con

las leyes de la zona o del país.

Colocación de las pilas

Se suministran dos pilas de tamaño AA (R6)

para el mando a distancia.

Para evitar el riesgo de explosión, utilice

pilas alcalinas o de manganeso de tamaño

AA (R6).

Precauciones para la manipulación

del mando a distancia

• Manipule con cuidado el mando a

distancia. No lo deje caer, ni lo pise, ni

derrame ningún líquido sobre él.

• No ponga el mando a distancia cerca de

fuentes de calor, bajo la luz directa del sol

ni en lugares húmedos.

El manual puede leerse en un ordenador con

Adobe Reader instalado.

Puede descargar la aplicación Adobe Reader

de forma gratuita desde el sitio web de

Adobe.

1

Abra el archivo index.htm en el CD-

ROM.

2

Seleccione y haga clic en el manual

que desee leer.

Si ha perdido el CD-ROM o se le ha

estropeado, podrá adquirir uno de

sustitución en su distribuidor Sony o en un

punto de asistencia Sony.

Preparación Paso 1

Comprobación de los

accesorios suministrados

Introducción de las pilas en el

mando a distancia

Empuje y deslice

para abrir.

Introduzca primero el

lado

de la pila.

Utilización del manual en CD-

ROM

Nota

1

Coloque la unidad de modo que el

objetivo quede paralelo a la pantalla.

2

Después de conectar el cable de CA al

proyector, enchufe el cable de CA en

una toma mural.

3

Pulse el interruptor

(encendido/

espera) para encender el proyector.

4

Pulse el botón PATTERN para ver una

señal de prueba y poder realizar los

ajustes.

Mueva los dos mandos de

desplazamiento del objetivo

para ajustar la posición de la

imagen.

Ajuste el tamaño de la imagen

con ayuda de la palanca del

zoom.

Instalación de la unidad Paso 2

Se ilumina en rojo.

Parte superior de la unidad

Parpadea en verde

unos momentos

(décimas de segundo)

y, a continuación, se

ilumina en verde.

Parte superior de la unidad

Para ajustar la

posición vertical

Para ajustar la posición

horizontal

Palanca del zoom

Ajuste el enfoque con ayuda del

anillo de enfoque.

Ventana de ajuste del objetivo (patrón

de prueba)

Anillo de enfoque

2,35:1

4:3

1,85:1

Las líneas de puntos indican los tamaños de

pantalla de cada relación de aspecto.

Para obtener más información, consulte

“Conexiones y preparativos” en el Manual

de instrucciones que contiene el CD-ROM

suministrado.

Cuando haga las conexiones, asegúrese de hacer lo siguiente:

• Apague todos los equipos antes de realizar cualquier conexión.

• Utilice los cables apropiados para cada conexión.

• Introduzca los enchufes de los cables correctamente; una mala conexión de las clavijas puede

provocar una avería o una mala calidad de imagen. Cuando desconecte un cable, asegúrese

de tirar del enchufe, no del cable.

• Consulte las instrucciones de funcionamiento del equipo conectado.

Conexión al equipo con conectores de salida de vídeo HDMI

Conexión de la unidad Paso 3

Conexión a una videograbadora

Cable HDMI (no suministrado)

: Flujo de la señal de vídeo

Lado derecho del proyector

Equipo con conectores

de salida HDMI

a la salida HDMI

Amplificador AV con conectores

de entrada/salida HDMI

Altavoces

Cuando utilice un cable HDMI, asegúrese de utilizar un

cable HDMI de Sony u otro cable que tenga el logotipo

HDMI.

Para obtener más información, consulte “Conexiones y

preparativos” en el Manual de instrucciones que contiene

el CD-ROM suministrado.

Conexión al equipo con conectores de salida de vídeo de componentes

Cable de vídeo de componentes (no suministrado)

: Flujo de la señal de vídeo

Equipo con conectores de

salida de vídeo de

componentes

Lado derecho del proyector

Amplificador AV

Altavoces

Para obtener más información, consulte “Conexiones y

preparativos” en el Manual de instrucciones que contiene

el CD-ROM suministrado.

Conexión a un ordenador

Cable HD-Dsub de 15 terminales (no suministrado) o cable HDMI (no suministrado)

: Flujo de la señal de

vídeo

Lado derecho del proyector

a salida de monitor

Ordenador

Cuando utilice un cable HDMI, asegúrese de utilizar un cable

HDMI de Sony u otro cable que tenga el logotipo HDMI.

Para obtener más información, consulte “Conexiones y

preparativos” en el Manual de instrucciones que contiene

el CD-ROM suministrado.

Puede utilizar un transmisor de sincronización 3D no integrado en esta unidad, a través de un cable

LAN opcional (tipo recto).

Si el entorno de uso sufre interferencias de una determinada frecuencia específica, es posible que se

pierda la sincronización entre las señales de imagen 3D y las gafas 3D. En ese caso, use un cable

LAN de la categoría 7.

Cuando visualice imágenes 3D en un entorno con mayores interferencias, utilice el transmisor

interno.

Conexión a un transmisor de sincronización 3D

Nota

Lado derecho del proyector

Transmisor de sincronización 3D

(no suministrado)

Cable de conexión

: Flujo de señal de sincronización 3D

Para obtener más información, consulte “Conexiones y

preparativos” en el Manual de instrucciones que contiene

el CD-ROM suministrado.

Es posible seleccionar el idioma que se

desee entre los 16 existentes para el menú y

demás indicaciones en pantalla. La

configuración predeterminada de fábrica es

el idioma inglés. Para cambiar el idioma del

menú actual, establezca el idioma que desee

con la pantalla de menús.

1

Pulse MENU.

Aparecerá el menú.

2

Pulse

para seleccionar el menú

Setup

y pulse

Aparecerán los elementos de

configuración del menú seleccionado.

3

Pulse

para seleccionar

“Language” y pulse

4

Pulse

para seleccionar un

idioma y, a continuación, pulse

El menú aparecerá en el idioma

seleccionado.

Para que el menú desaparezca

Pulse MENU.

Selección del idioma del menú Paso 4

1

Encienda el proyector y el equipo

conectado a la unidad.

2

Pulse INPUT para visualizar la paleta

de entrada en la pantalla.

3

Seleccione el equipo desde el que

desea visualizar las imágenes.

Pulse INPUT repetidamente o pulse

(entrar) para seleccionar el

equipo desde el que desea realizar la

proyección.

1

Pulse el interruptor

(encendido/

espera).

En la pantalla aparece el mensaje

“DESACTIVAR?”.

2

Pulse de nuevo el interruptor

(encendido/espera) antes de que

desaparezca el mensaje.

El indicador ON/STANDBY parpadeará

en verde y el ventilador seguirá

funcionando para reducir el

calentamiento interno. En primer lugar,

el indicador ON/STANDBY parpadea

rápidamente, y en este momento no

podrá encender la lámpara con el

interruptor

(encendido/espera).

El ventilador se detiene y el indicador

ON/STANDBY deja de parpadear en

verde y se ilumina en rojo fijo.

Una vez apagado el equipo por completo,

puede desconectar el cable de alimentación.

No desconecte nunca el cable de alimentación

mientras el indicador esté parpadeando.

Puede apagar el proyector manteniendo

pulsado el interruptor

(encendido/espera)

aproximadamente 1 segundo, en lugar de

realizar los pasos anteriormente descritos.

Proyección Paso 5

Proyección de la imagen

Apagado de la alimentación

Ejemplo: para ver la imagen del equipo

de vídeo conectado al conector HDMI 1

de esta unidad.

Nota

Para obtener más información, consulte

“Proyección” en el Manual de

instrucciones que contiene el CD-ROM

suministrado.

Pulse uno de los botones CALIBRATED

PRESET.

Selección del modo de visualización de la imagen

Botones

CALIBRATED

PRESET

Elementos de configuración

Descripción

CINEMA FILM 1

Calidad de imagen adecuada para reproducir imágenes con gran

dinamismo y claridad; calidad habitual del positivo de película.

CINEMA FILM 2

Calidad de imagen adecuada para reproducir los colores densos

y de gran tonalidad; calidad habitual en salas de cine.

REF

Una configuración de calidad de imagen adecuada para

reproducir de forma fiel la calidad original de la imagen, o para

disfrutar de buena calidad de imagen sin tener que realizar

ningún ajuste.

Calidad de imagen adecuada para ver programas de televisión,

deportes, conciertos, etc.


Calidad de imagen adecuada para proyectar imágenes fijas

tomadas con una cámara digital.

GAME

Calidad de imagen adecuada para juegos; colores de alta

modulación y respuesta rápida.

BRT CINE

Calidad de imagen adecuada para ver películas en entornos

luminosos, como el salón.

BRT TV

Calidad de imagen adecuada para ver programas de televisión,

conciertos, deportes y otras imágenes de vídeo en un entorno

luminoso, como el salón.

USER

Puede ajustar la calidad de la imagen a su gusto y guardar el

ajuste. El ajuste predeterminado de fábrica es el mismo que

“REF”.

Para obtener más información, consulte “Proyección” en

el Manual de instrucciones que contiene el CD-ROM

suministrado.

El indicador ON/STANDBY o LAMP/COVER se enciende o parpadea si el proyector tiene

algún problema.

Si empieza a parpadear un indicador de advertencia diferente de los anteriores y el síntoma persiste

incluso después de completar los métodos anteriores, consulte al personal cualificado de Sony.

Gestión de errores

Indicadores de aviso

Síntoma

Causa y solución

LAMP/COVER parpadea

en rojo. (Una frecuencia de

repetición de 2 flashes)

Cierre firmemente la cubierta de la lámpara y, a continuación,

apriete los tornillos.

Cierre firmemente el soporte del filtro.

LAMP/COVER parpadea

en rojo. (Una frecuencia de

repetición de 3 flashes)

La lámpara ha llegado al final de su vida útil. Sustituya la

lámpara.

La lámpara ha alcanzado una alta temperatura. Espere a que se

enfríe la lámpara y, a continuación, encienda de nuevo la

alimentación.

ON/STANDBY parpadea

en rojo. (Una frecuencia de

repetición de 4 flashes)

El ventilador está averiado. Consulte con personal especializado

de Sony.

ON/STANDBY parpadea

en rojo. (Una frecuencia de

repetición de 2 flashes)

La temperatura interna es anormalmente alta. Compruebe que

no haya nada bloqueando los orificios de ventilación y si el

proyector se está utilizando a altitudes elevadas.

ON/STANDBY parpadea

en rojo. (Una frecuencia de

repetición de 6 flashes)

Pulse el interruptor

(encendido/espera) para encender el

proyector. Si no está encendida la alimentación, desconecte el

cable de alimentación CA y, a continuación confirme que la

lámpara ON/STANDBY esté apagada. Después de unos 10

segundos, conecte de nuevo el cable de alimentación de CA y

encienda de nuevo la alimentación. Si los indicadores continúan

iluminándose, hay un problema en el sistema eléctrico. Consulte

con personal especializado de Sony.

Nota

Indicador ON/STANDBY

Indicador LAMP/COVER

Si se produce algún problema o aparece un mensaje de

error en la pantalla, consulte “Solución de problemas” en

el Manual de instrucciones que incluye el CD-ROM

suministrado.

Herramientas que necesita para empezar:

•

Lámpara de proyector LMP-H202

(opcional)

•

Destornillador Phillips estándar

•

Paño (como protección contra

arañazos)

La lámpara que se utiliza como fuente de luz

tiene una determinada vida útil. Cuando la

luz de la lámpara pierde intensidad, el

balance de color de la imagen se vuelve

extraño, o aparece el mensaje “Por favor,

cambie la lámpara/filtro.”, es posible que la

lámpara esté agotada. Sustituya

inmediatamente

la lámpara por una nueva.

Utilice una lámpara de proyector LMP-

H202 como lámpara de repuesto.

El filtro de aire se suministra con la lámpara

de proyector LMP-H202. Cuando reemplace

la lámpara será también el momento de

reemplazar el filtro del aire.

Siempre que reemplace la lámpara,

asegúrese de reemplazar el filtro del aire por

uno nuevo. Limpie también los orificios de

ventilación (entrada).

• La lámpara continúa estando caliente

después de haber apagado el proyector con el

interruptor

(encendido/espera). Si toca la

lámpara, puede quemarse los dedos. Antes de

sustituir la lámpara, espere al menos 1 hora

hasta que se enfríe.

• No toque la superficie del objetivo. Si la toca,

limpie las huellas con un paño suave.

• Ponga especial cuidado al reemplazar la

lámpara cuando el proyector esté instalado

en el techo.

• Al retirar la unidad de la lámpara, asegúrese

de que se encuentra en posición horizontal y

tire hacia arriba. No incline la unidad de la

lámpara. Si tira hacia fuera de la unidad de la

lámpara mientras se encuentra inclinada y la

lámpara se rompe, los fragmentos pueden

dispersarse y provocar lesiones.

• Cuando retire el filtro del aire, tenga cuidado

para evitar que caiga polvo en el proyector.

• La sustitución del filtro del aire es crucial

para mantener el buen rendimiento del

proyector y para evitar que se averíe. Cuando

aparezca un mensaje de advertencia para

reemplazar el filtro del aire, reemplace

inmediatamente el filtro del aire.

1

Apague el proyector y desenchufe el

cable de alimentación de CA.

2

Cuando coloque el proyector sobre

una superficie plana tal como una

mesa de escritorio, etc., coloque un

paño para evitar rayar la superficie.

Invierta el proyector como se muestra

y, a continuación, colóquelo sobre el

paño.

• Cuando la lámpara se daña, los

fragmentos pueden dispersarse si no se

invierte el proyector. Esto puede

provocar lesiones.

• Asegúrese de que el proyector se

encuentra en una superficie estable.

Mantenimiento

Sustitución de la lámpara

Precaución

Notas

3

Afloje el tornillo de la cubierta de la

lámpara con un destornillador Philips

y, a continuación, abra la cubierta de la

lámpara.

4

Afloje los 3 tornillos de la unidad de la

lámpara con el destornillador Phillips.

Levante el asa y, a continuación, tire

de la lámpara para extraerla.

5

Sujete el asa de la nueva lámpara,

empújela hacia dentro hasta el fondo

y, a continuación apriete los 3

tornillos.

Tenga cuidado de no tocar el bloque óptico

del interior de la unidad.

6

Cierre la cubierta de la lámpara y, a

continuación, apriete los tornillos.

Nota

7

Quite el soporte del filtro.

8

Extraiga el filtro de aire.

9

Coloque el nuevo filtro de aire de

forma que encaje en las lengüetas (10

posiciones) del soporte del filtro.

Monte el filtro de aire alineándolo con la

forma del soporte del filtro.

Además, no toque el ventilador después de

retirar el filtro del aire, que se encuentra a

cierta profundidad en el interior del

proyector.

10

Monte el soporte del filtro.

El proyector no se encenderá si el soporte

del filtro no está bien cerrado.

11

Limpie el polvo de los orificios de

ventilación (entrada) con un paño

suave.

12

Vuelva a colocar el proyector en su

posición original.

13

Encienda el proyector y, a

continuación, seleccione el elemento

de configuración que desee en el menú

Configuración

. Se mostrará la

pantalla de menú siguiente.

Sugerencia

Si “Bloqueo ajustes” está ajustado en

“Nivel B”, ajústelo en “No” una vez.

14

Seleccione “Sí”.

Nota

Lengüetas

Orificios de ventilación (entrada)

Para evitar descargas eléctricas o incendios, no

introduzca las manos en el compartimento de

sustitución de la lámpara, ni permita que se

introduzcan líquidos ni ningún otro objeto.

• Asegúrese de utilizar la lámpara de proyector

LMP-H202 para la sustitución. Si utiliza

otras lámparas que no sean la LMP-H202, el

proyector puede averiarse.

• No olvide apagar el proyector y desenchufar

el cable de alimentación antes de sustituir la

lámpara; a continuación, compruebe que la

lámpara ON/STANDBY está apagada.

• El proyector no se encenderá si la lámpara no

está bien instalada.

• El proyector no se encenderá si la cubierta de

la lámpara no está bien cerrada.

• Para cancelar un mensaje que se muestra en

la pantalla, pulse el botón del mando a

distancia o del panel de control del proyector.

Cuando aparezca en la pantalla “Por favor

limpie el filtro.” debe limpiar el filtro de aire.

El filtro de aire debe limpiarse cada 1.500

horas. Este valor varía en función del

entorno y de cómo se utilice el proyector. La

cifra de 1.500 horas es aproximada.

Después de lavar el filtro de aire con una

solución detergente suave, déjelo secar a la

sombra.

• Cuando limpie el filtro de aire, asegúrese de

no dañarlo.

Para ver información detallada sobre cómo

montar y retirar el filtro de aire, consulte los

pasos 7 al 10 de “Sustitución de la lámpara”.

(página 21)

• Cuando retire el filtro del aire, tenga cuidado

para evitar que caiga polvo en el proyector.

• La limpieza del filtro del aire es crucial para

mantener el buen rendimiento del proyector

y para evitar que se averíe. Cuando aparezca

un mensaje de advertencia para limpiar el

filtro del aire, limpie inmediatamente el filtro

del aire.

Precaución

Notas

Nota

Esta lámpara contiene mercurio. Las

reglas para desechar tubos fluorescentes

usados dependen de donde viva. Siga la

normativa de desecho de residuos de su

zona.

Limpieza del filtro de aire

Notas

Diese Kurzreferenz beschreibt die Installation und die grundlegenden Bedienungsvorgänge

zum Projizieren von Bildern. Es werden auch wichtige Hinweise und Vorsichtsmaßnahmen

erläutert, die Sie bei Handhabung und Gebrauch dieses Geräts beachten müssen.

Schlagen Sie bei Bedarf unter „Warnanzeigen“, „Austauschen der Lampe“ und „Reinigen des

Luftfilters“ nach.

Einzelheiten zu den Bedienungsvorgängen finden Sie in der Bedienungsanleitung auf der

mitgelieferten CD-ROM.

Informationen zur Kurzreferenz

Vorbereitung

.....................................Seite 8

Installieren des Geräts

................Seite 9

Anschließen des Geräts

...........Seite 11

Wählen der Menüsprache

........Seite 15

Projizieren

.......................................Seite 16

Störungsbehebung

Warnanzeigen

.......................................Seite 18

Wartung

Austauschen der Lampe

.......................Seite 19

Reinigen des Luftfilters

........................Seite 22

Schritt 1 Schritt 2 Schritt 3 Schritt 4 Schritt 5

Bitte lesen Sie dieses Handbuch vor der

Benutzung des Geräts sorgfältig durch und

bewahren Sie es zum späteren Nachschlagen

auf.

WARNUNG

Um die Gefahr von Bränden oder

elektrischen Schlägen zu verringern,

darf dieses Gerät nicht Regen oder

Feuchtigkeit ausgesetzt werden.

Um einen elektrischen Schlag zu

vermeiden, darf das Gehäuse nicht

geöffnet werden. Überlassen Sie

Wartungsarbeiten stets nur

qualifiziertem Fachpersonal.

WARNUNG

DIESES GERÄT MUSS GEERDET

WERDEN.

WARNUNG

Beim Einbau des Geräts ist daher im Festkabel

ein leicht zugänglicher Unterbrecher

einzufügen, oder der Netzstecker muss mit

einer in der Nähe des Geräts befindlichen,

leicht zugänglichen Wandsteckdose verbunden

werden. Wenn während des Betriebs eine

Funktionsstörung auftritt, ist der Unterbrecher

zu betätigen bzw. der Netzstecker abzuziehen,

damit die Stromversorgung zum Gerät

unterbrochen wird.

WARNUNG

Verwenden Sie ein geprüftes Netzkabel

(3-adriges Stromkabel)/einen geprüften

Geräteanschluss/einen geprüften Stecker

mit Schutzkontakten entsprechend den

Sicherheitsvorschriften, die im

betreffenden Land gelten.

Verwenden Sie ein Netzkabel (3-adriges

Stromkabel)/einen Geräteanschluss/einen

Stecker mit den geeigneten

Anschlusswerten (Volt, Ampere).

Wenn Sie Fragen zur Verwendung von

Netzkabel/Geräteanschluss/Stecker haben,

wenden Sie sich bitte an qualifiziertes

Kundendienstpersonal.

Für Kunden in Europa

Dieses Produkt wurde von oder für Sony

Corporation, 1-7-1 Konan Minato-ku Tokio,

108-0075 Japan hergestellt.

Bei Fragen zur Produktkonformität auf

Grundlage der Gesetzgebung der

Europäischen Union kontaktieren Sie bitte

den Bevollmächtigten Sony Deutschland

GmbH, Hedelfinger Strasse 61, 70327

Stuttgart, Deutschland. Für Kundendienst

oder Garantieangelegenheiten wenden Sie

sich bitte an die in den Kundendienst- oder

Garantiedokumenten genannten Adressen.

Für Kunden in Deutschland

Entsorgungshinweis: Bitte werfen Sie nur

entladene Batterien in die Sammelboxen

beim Handel oder den Kommunen. Entladen

sind Batterien in der Regel dann, wenn das

Gerät abschaltet und signalisiert „Batterie

leer“ oder nach längerer Gebrauchsdauer der

Batterien „nicht mehr einwandfrei

funktioniert“. Um sicherzugehen, kleben Sie

die Batteriepole z.B. mit einem

Klebestreifen ab oder geben Sie die

Batterien einzeln in einen Plastikbeutel.

Vorsichtsmaßnahmen

Info zur Sicherheit

• Vergewissern Sie sich, dass die

Betriebsspannung Ihres Gerätes mit der

Spannung Ihrer örtlichen

Stromversorgung übereinstimmt.

• Sollten Flüssigkeiten oder Fremdkörper in

das Gehäuse gelangen, ziehen Sie das

Netzkabel ab, und lassen Sie das Gerät von

qualifiziertem Fachpersonal überprüfen,

bevor Sie es wieder benutzen.

• Soll das Gerät einige Tage lang nicht

benutzt werden, trennen Sie es von der

Netzsteckdose.

• Ziehen Sie zum Trennen des Kabels am

Stecker. Niemals am Kabel selbst ziehen.

• Die Netzsteckdose sollte sich in der Nähe

des Gerätes befinden und leicht

zugänglich sein.

• Das Gerät ist auch im ausgeschalteten

Zustand nicht vollständig vom Stromnetz

getrennt, solange der Netzstecker noch an

der Netzsteckdose angeschlossen ist.

• Blicken Sie bei eingeschalteter Lampe

nicht in das Objektiv.

• Halten Sie Ihre Hände oder Gegenstände

von den Lüftungsöffnungen fern. Die

austretende Luft ist heiß.

Info zur Verhütung eines internen

Wärmestaus

Nachdem Sie den Projektor mit dem

Schalter

(Ein/Bereitschaft)

ausgeschaltet haben, trennen Sie ihn nicht

von der Netzsteckdose, solange der Lüfter

noch läuft.

Vorsicht

Dieses Gerät ist mit Lüftungsöffnungen

(Einlass und Auslass) ausgestattet. Der

Luftstrom durch diese Öffnungen darf nicht

blockiert oder durch in der Nähe abgestellte

Gegenstände behindert werden, weil es

sonst zu einem internen Wärmestau

kommen kann, der eine Verschlechterung

der Bildqualität oder Beschädigung des

Geräts zur Folge haben kann.

Info zur Wiederverpackung

Bewahren Sie den Originalkarton und das

Verpackungsmaterial gut auf für den Fall,

dass Sie das Gerät später einmal

transportieren müssen. Am besten geschützt

ist das Gerät beim Transport, wenn Sie es

wieder so verpacken, wie es geliefert wurde.

Hinweis zum Betrachten von

3D-Videobildern

Sicherheitshinweise

• Verwenden Sie die 3D-Brille

ausschließlich zum Betrachten von

3D-Videobildern.

• Wenn Sie Flimmern oder Flackern

bemerken, schalten Sie die

Raumbeleuchtung aus.

• Nicht geeignet für Kinder ohne

angemessene Aufsicht durch Erwachsene.

• Achten Sie darauf, sich nicht die Finger in

den Scharnieren der 3D-Brille

einzuklemmen, wenn Sie die Brillenbügel

einklappen.

• Lassen Sie die 3D-Brille nicht fallen und

nehmen Sie keine Veränderungen daran

vor.

• Wenn ein Brillenglas springt, achten Sie

darauf, sich durch die Bruchstücke keine

Verletzungen an Mund oder Augen

zuzuziehen.

Info zum LCD-Projektor

Der LCD-Projektor wurde unter Einsatz von

Präzisionstechnologie hergestellt. Es kann

jedoch sein, dass im Projektionsbild des

LCD-Projektors ständig winzige schwarze

und/oder helle Punkte (rote, blaue oder

grüne) enthalten sind. Dies ist ein normales

Ergebnis des Herstellungsprozesses und ist

kein Anzeichen für eine Funktionsstörung.

Wenn Sie mehrere LCD-Projektoren für die

Projizierung auf einer Leinwand verwenden,

kann außerdem selbst bei identischen

Modellen die Farbwiedergabe bei den

verschiedenen Projektoren variieren, da für

jeden Projektor eigene Einstellungen der

Farbbalance vorgenommen werden können.

Hinweis zur Kondensation

Wenn sich die Temperatur in dem Raum, in

dem der Projektor aufgestellt ist, schnell

ändert oder wenn der Projektor plötzlich von

einem kalten an einen warmen Ort gebracht

wird, kann es im Inneren des Projektors zu

einer Kondensation kommen. Da die

Kondensation zu einer Fehlfunktion führen

kann, sollten Sie bei den

Temperatureinstellungen einer Klimaanlage

vorsichtig sein.

Lassen Sie den Projektor vor der

Verwendung ungefähr zwei Stunden

eingeschaltet, wenn es zu einer

Kondensation gekommen ist.

Hinweise zu Installation und Gebrauch

Stellen Sie das Gerät nicht an folgenden

Orten auf, weil es sonst zu einer

Funktionsstörung oder Beschädigung des

Geräts kommen kann.

In der Nähe einer Wand

Um die Leistung und Zuverlässigkeit

aufrecht zu erhalten, lassen Sie zwischen

dem Gerät und einer vorhandenen Wand so

viel Abstand wie in der Abbildung

dargestellt.

Schlecht belüftete Orte

Halten Sie einen Abstand von mindestens

30 cm um das Gerät ein.

SONY KANN KEINE HAFTUNG FÜR

SCHÄDEN JEDER ART DURCH

UNTERLASSENE GEEIGNETE

SICHERHEITSMASSNAHMEN AN

ÜBERTRAGUNGSGERÄTEN, DURCH

UNVERMEIDBARE

DATENPREISGABE AUFGRUND DER

ÜBERTRAGUNGSSPEZIFIKATIONEN

ODER DURCH

SICHERHEITSPROBLEME

JEGLICHER ART ÜBERNEHMEN.

Ungeeignete Installation

30 cm

Heiße und feuchte Orte

Orte, die direkter Kalt- oder Warmluft

von einer Klimaanlage ausgesetzt

sind

Die Installation des Geräts an einem solchen

Ort kann zu einer Funktionsstörung führen,

die durch Feuchtigkeitskondensation oder

Temperaturanstieg verursacht wird.

In der Nähe eines Wärme- oder

Rauchsensors

Es kann zu einer Funktionsstörung des

Sensors kommen.

Sehr staubige oder extrem rauchige

Orte

Führen Sie während der Benutzung des

Geräts keinen der folgenden Vorgänge

durch.

Blockieren der Lüftungsöffnungen

(Einlass oder Auslass)

Neigen nach vorn/hinten und links/

rechts

Vermeiden Sie die Benutzung des Geräts bei

einer Neigung von mehr als 15°.

Installieren Sie das Gerät nur auf einer

ebenen Fläche oder an der Decke.

Andernfalls kann es zu

Farbunregelmäßigkeiten oder einer

Reduzierung der Zuverlässigkeit der

Lampeneffekte führen.

Wenn das Gerät nach oben oder unten

geneigt ist, wird das Bild auf der Leinwand

möglicherweise trapezförmig verzerrt

angezeigt.

Positionieren Sie das Gerät so, dass das

Objektiv parallel zur Leinwand ausgerichtet

ist.

Ungeeignete Bedingungen

Lüftungsöffnungen

(Auslass)

Lüftungsöffnungen

(Einlass)

15° oder

mehr

15° oder

mehr

Bei Installation des Gerätes in

Höhenlagen

Wenn Sie das Gerät in Höhenlagen über

1.500 m benutzen, setzen Sie

„Kühlungseinstellung“ im Menü

Einrichtung

auf „Hoch“. Wird dieser

Modus bei Verwendung des Geräts in

Höhenlagen nicht aktiviert, kann dies

negative Folgen haben, wie z.B. die

Verschlechterung der Zuverlässigkeit

bestimmter Komponenten.

• Montieren Sie den Projektor auf keinen

Fall selbst an der Decke und hängen Sie

ihn nicht alleine um. Wenden Sie sich dazu

unbedingt an qualifizierte Sony-Fachleute

(kostenpflichtig).

• Verwenden Sie bei der Montage des

Geräts an der Decke unbedingt einen

Sicherungsdraht o. Ä., damit das Gerät

nicht herunterfallen kann. Beauftragen Sie

erfahrenes Fachpersonal mit der Montage.

Für Händler

• Wenn der Projektor an der Decke

montiert wird, muss zur Installation eine

Sony-Halterung oder eine gleichwertige,

empfohlene Vorrichtung verwendet

werden.

• Sorgen Sie bei Deckenmontage für eine

einwandfreie Sicherung der

Gehäuseabdeckung.

Sicherheitshinweise zur

Montage des Geräts an der

Decke

15° oder

mehr

15° oder

mehr

15° oder

mehr

Prüfen Sie die Verpackung und vergewissern

Sie sich, dass sie folgende Elemente enthält:

• Fernbedienung (1)

• R6-Manganbatterien der Größe AA (2)

• Netzkabel (1)

• Objektivkappe (1)

Beim Kauf des Projektors sitzt die

Objektivkappe auf dem Objektiv.

Entfernen Sie die Objektivkappe, wenn

Sie den Projektor benutzen möchten.

• Kurzreferenz (diese Anleitung) (1)

• Bedienungsanleitung (CD-ROM) (1)

Beim VPL-HW55ES sind auch die

folgenden Elemente enthalten.

• 3D-Brille (2)

• Beutel für die 3D-Brille (2)

• USB-Ladekabel (1,2 m) (2)

• Bedienungsanleitung für die 3D-Brille (1)

VORSICHT

Explosionsgefahr bei Verwendung falscher

Batterien. Batterien nur durch den vom

Hersteller empfohlenen oder einen

gleichwertigen Typ ersetzen.

Wenn Sie die Batterie entsorgen, müssen Sie

die Gesetze der jeweiligen Region und des

jeweiligen Landes befolgen.

Einlegen der Batterien

Zwei R6-Batterien der Größe AA werden

für die Fernbedienung mitgeliefert.

Verwenden Sie R6-Mangan- oder -

Alkalibatterien der Größe AA. Andernfalls

besteht Explosionsgefahr.

Vorsichtshinweis zum Umgang mit

der Fernbedienung

• Gehen Sie sorgfältig mit der

Fernbedienung um. Lassen Sie sie nicht

fallen, treten Sie nicht darauf und

verschütten Sie keine Flüssigkeiten

darauf.

• Legen Sie die Fernbedienung nicht an

einem Ort in der Nähe einer Wärmequelle,

in direktem Sonnenlicht oder in einem

feuchten Raum ab.

Die Anleitung kann auf einem Computer,

auf dem der Adobe Reader installiert ist,

gelesen werden.

Sie können den Adobe Reader kostenlos von

der Adobe-Website herunterladen.

1

Öffnen Sie die Datei index.htm auf der

CD-ROM.

2

Wählen Sie die Anleitung aus, die Sie

lesen möchten, und klicken Sie darauf.

Wenn Sie die CD-ROM nicht mehr besitzen,

oder wenn sie beschädigt ist, können Sie Ersatz

bei Ihrem Sony-Händler oder der Sony-

Servicevertretung bestellen.

Vorbereitung Schritt 1

Überprüfen des mitgelieferten

Zubehörs

Einlegen der Batterien in die

Fernbedienung

Zum Öffnen drücken

und schieben.

Die Batterien mit der

Seite zuerst einschieben.

Verwenden der Anleitungen

auf der CD-ROM

Hinweis

1

Positionieren Sie das Gerät so, dass

das Objektiv parallel zur Leinwand

ausgerichtet ist.

2

Schließen Sie das Netzkabel erst an

den Projektor, und dann an eine

Netzsteckdose an.

3

Drücken Sie die Taste

(Ein/

Bereitschaft), um den Projektor

einzuschalten.

4

Drücken Sie die Taste PATTERN, um

ein Testsignal zum Vornehmen von

Einstellungen anzuzeigen.

Verschieben Sie beide

Stellknöpfe für die

Objektivverschiebung, um die

Bildposition anzupassen.

Passen Sie die Bildgröße mit

dem Zoomhebel an.

Installieren des Geräts Schritt 2

Leuchtet in Rot.

Oberseite des Geräts

Blinkt eine Zeitlang

(einige Sekunden) in

Grün, und leuchtet

dann in Grün.

Oberseite des Geräts

Zum Einstellen der

Vertikalposition

Zum Einstellen der

Horizontalposition

Zoomhebel

Passen Sie den Fokus mit dem

Fokusring an.

Objektiv-Einstellfenster (Testmuster)

Fokusring

2,35:1

4:3

1,85:1

Die gestrichelten Linien zeigen die Leinwandgröße

beim jeweiligen Seitenverhältnis.

Falls Probleme auftreten oder eine

Fehlermeldung angezeigt wird, schlagen

Sie unter „Anschlüsse und

Vorbereitungen“ in der

Bedienungsanleitung auf der

mitgelieferten CD-ROM nach.

Achten Sie bei der Herstellung der Anschlüsse auf Folgendes:

• Schalten Sie alle Geräte aus, bevor Sie irgendwelche Anschlüsse vornehmen.

• Verwenden Sie die korrekten Kabel für jeden Anschluss.

• Stecken Sie die Kabelstecker einwandfrei ein; lockerer Anschluss der Stecker kann eine

Funktionsstörung oder schlechte Bildqualität verursachen. Ziehen Sie beim Abtrennen eines

Kabels am Stecker, nicht am Kabel selbst.

• Schlagen Sie in der Bedienungsanleitung des angeschlossenen Gerätes nach.

So schließen Sie Geräte mit HDMI-Ausgangsbuchsen an

Anschließen des Geräts

Anschließen an einen Videorecorder

Schritt 3

HDMI-Kabel (nicht mitgeliefert)

: Videosignalfluss

Rechte Seite des Projektors

Geräte mit HDMI-

Ausgangsbuchsen

an HDMI-Ausgang

AV-Verstärker mit HDMI-

Eingangs-/-Ausgangsbuchsen

Lautsprecher

Achten Sie bei Verwendung eines HDMI-Kabels darauf,

dass es sich um ein Sony HDMI-Kabel oder um ein anderes

Kabel, das mit dem HDMI-Logo versehen ist, handelt.

Falls Probleme auftreten oder eine Fehlermeldung

angezeigt wird, schlagen Sie unter „Anschlüsse und

Vorbereitungen“ in der Bedienungsanleitung auf der

mitgelieferten CD-ROM nach.

So schließen Sie Geräte mit Komponenten-Videoausgangsbuchsen an

Komponenten-Videokabel (nicht mitgeliefert)

: Videosignalfluss

Geräte mit Komponenten-

Videoausgangsbuchsen

Rechte Seite des Projektors

AV-Verstärker

Lautsprecher

Falls Probleme auftreten oder eine Fehlermeldung

angezeigt wird, schlagen Sie unter „Anschlüsse und

Vorbereitungen“ in der Bedienungsanleitung auf der

mitgelieferten CD-ROM nach.

Anschluss eines Computers

15-poliges HD-D-Sub-Kabel (nicht mitgeliefert) oder HDMI-Kabel (nicht mitgeliefert)

: Videosignalfluss

Rechte Seite des Projektors

an Monitorausgang

Computer

Achten Sie bei Verwendung eines HDMI-Kabels darauf, dass

es sich um ein Sony HDMI-Kabel oder um ein anderes Kabel,

das mit dem HDMI-Logo versehen ist, handelt.

Falls Probleme auftreten oder eine Fehlermeldung

angezeigt wird, schlagen Sie unter „Anschlüsse und

Vorbereitungen“ in der Bedienungsanleitung auf der

mitgelieferten CD-ROM nach.

Wenn Sie einen anderen 3D-Synchronsender als den mitgelieferten benutzen, verwenden Sie ein

optionales LAN-Kabel (ohne Überkreuzung).

Wenn es in der Umgebung, in der Sie das Gerät benutzen, zu Störungen durch eine kontinuierliche

spezielle Frequenz kommt, geht die Synchronisierung der 3D-Bildsignale und der 3D-Brille

möglicherweise verloren. Verwenden Sie in diesem Fall ein LAN-Kabel der Kategorie 7.

Wenn Sie die 3D-Bilder in einer Umgebung anschauen, die sogar noch mehr Störungen aufweist,

verwenden Sie den internen Sender.

Anschließen an einen 3D-Synchronsender

Hinweis

Rechte Seite des Projektors

3D-Synchronsender

(nicht mitgeliefert)

Anschlusskabel

: 3D-Synchronsignalfluss

Falls Probleme auftreten oder eine Fehlermeldung

angezeigt wird, schlagen Sie unter „Anschlüsse und

Vorbereitungen“ in der Bedienungsanleitung auf der

mitgelieferten CD-ROM nach.

Für die Menüanzeige und die anderen

Bildschirmanzeigen können Sie eine von

16 Sprachen auswählen. Die Werksvorgabe

ist Englisch. Um die aktuelle Menüsprache

zu ändern, stellen Sie die gewünschte

Sprache auf dem Menübildschirm ein.

1

Drücken Sie MENU.

Das Menü erscheint.

2

Rufen Sie mit

das Menü Setup

auf, und drücken Sie dann

oder .

Die Einstellungsposten des

ausgewählten Menüs werden angezeigt.

3

Wählen Sie mit

den Posten

„Language“ aus, und drücken Sie

dann

oder

4

Wählen Sie mit

die

gewünschte Sprache, und drücken Sie

dann .

Die Menüsprache wechselt zu der

ausgewählten Sprache.

So wird das Menü ausgeblendet

Drücken Sie MENU.

Wählen der Menüsprache Schritt 4

1

Schalten Sie sowohl den Projektor als

auch die angeschlossenen Geräte ein.

2

Drücken Sie INPUT, um auf dem

Bildschirm eine Liste der

Eingabegeräte anzuzeigen.

3

Wählen Sie das Gerät, auf dem sich

die Bilder befinden, die angezeigt

werden sollen.

Drücken Sie wiederholt auf INPUT,

oder drücken Sie auf

(Eingabe), um das gewünschte Gerät zu

wählen.

1

Drücken Sie die Taste

(Ein/

Bereitschaft).

Die Meldung „AUSSCHALTEN?“

erscheint auf der Leinwand.

2

Drücken Sie die Taste

(Ein/

Bereitschaft) erneut, bevor die

Meldung ausgeblendet wird.

Die Anzeige ON/STANDBY blinkt in

Grün, und der Lüfter läuft weiter, um die

interne Wärme abzuleiten. Zuerst blinkt

die Anzeige ON/STANDBY schnell.

Während dieser Phase ist es nicht

möglich, die Anzeig mit der Taste

(Ein/Bereitschaft) zum Aufleuchten zu

bringen.

Der Lüfter hält an, und die Anzeige ON/

STANDBY blinkt nicht mehr grün,

sondern leuchtet dauerhaft rot.

Der Strom ist nun vollkommen

ausgeschaltet, und das Netzkabel kann

gezogen werden.

Während die Anzeige blinkt, darf das

Netzkabel auf keinen Fall abgezogen werden.

Anstatt die obigen Schritte auszuführen,

können Sie den Projektor auch ausschalten,

indem Sie die Taste

(Ein/Bereitschaft)

etwa 1 Sekunde lang gedrückt halten.

Projizieren Schritt 5

Projizieren des Bildes

Ausschalten des Geräts

Beispiel: Wiedergeben des Bildes vom

am Anschluss HDMI 1 dieses Geräts

angeschlossenen Videogerät.

Hinweis

Falls Probleme auftreten oder eine

Fehlermeldung angezeigt wird, schlagen

Sie unter „Projizieren“ in der

Bedienungsanleitung auf der

mitgelieferten CD-ROM nach.

Drücken Sie eine der Tasten

CALIBRATED PRESET.

Wahl des Bildbetrachtungsmodus

CALIBRATED

PRESET-Tasten

Einstellungsposten

Beschreibung

CINEMA FILM 1

Bildqualität, die sich am besten für die Reproduktion von sehr

dynamischen und klaren Bildern eignet, die typisch für einen

Masterpositiv-Film sind.

CINEMA FILM 2

Bildqualität, die sich am besten für die Reproduktion von satten

Farbtönen eignet, die typisch für einen Kino-Film sind.

REF

Eine Bildqualität-Einstellung, die sich am besten für die

originalgetreue Reproduktion der Original-Bildqualität eignet,

oder wenn man die beste Bildqualität ohne Anpassungen

erzielen möchte.

Bildqualität, die sich am besten für TV-Programme,

Sportsendungen, Konzerte usw. eignet.


Ideal zum Projizieren von Standbildern, die mit einer

Digitalkamera aufgenommen wurden.

GAME

Bildqualität, die sich am besten für Spiele mit schön

modulierten Farben und schnellen Reaktionszeiten eignet.

BRT CINE

Bildqualität für die Darstellung von Filmen in einer sehr hellen

Umgebung, wie in einem Wohnzimmer.

BRT TV

Bildqualität für die Darstellung von Fernsehprogrammen, Sport,

Konzerten und anderen Videobildern in einer hellen Umgebung,

wie in einem Wohnzimmer.

USER

Stellt die Bildqualität wunschgemäß ein und speichert dann die

Einstellung. Die Werkseinstellung ist dieselbe wie „REF“.

Falls Probleme auftreten oder eine Fehlermeldung

angezeigt wird, schlagen Sie unter „Projizieren“ in der

Bedienungsanleitung auf der mitgelieferten CD-ROM

nach.

Die Anzeige ON/STANDBY oder LAMP/COVER leuchtet auf oder blinkt, falls eine Störung

in Ihrem Projektor vorliegt.

Falls eine andere Warnanzeige außer der obigen zu blinken beginnt und das Symptom trotz Ausführung

der obigen Maßnahmen bestehen bleibt, wenden Sie sich an qualifiziertes Sony-Personal.

Störungsbehebung

Warnanzeigen

Symptom

Ursache und Abhilfemaßnahme

LAMP/COVER blinkt in

Rot. (jeweils 2

Blinkzeichen)

Schließen Sie die Lampenabdeckung einwandfrei, und ziehen

Sie die Schrauben fest an.

Schließen Sie den Filterhalter einwandfrei.

LAMP/COVER blinkt in

Rot. (jeweils 3

Blinkzeichen)

Die Lampe hat das Ende ihrer Nutzungsdauer erreicht.

Wechseln Sie die Lampe aus.

Die Lampe ist zu heiß geworden. Warten Sie, bis die Lampe

abgekühlt ist, bevor Sie den Projektor wieder einschalten.

ON/STANDBY blinkt in

Rot. (jeweils 4

Blinkzeichen)

Der Lüfter ist defekt. Konsultieren Sie qualifiziertes Sony-

Personal.

ON/STANDBY blinkt in

Rot. (jeweils 2

Blinkzeichen)

Die Innentemperatur ist ungewöhnlich hoch. Prüfen Sie, ob die

Lüftungsöffnungen blockiert sind, oder ob der Projektor in

Höhenlagen verwendet wird.

ON/STANDBY blinkt in

Rot. (jeweils 6

Blinkzeichen)

Drücken Sie die Taste

(Ein/Bereitschaft), um den Projektor

einzuschalten. Falls der Projektor nicht eingeschaltet wird,

ziehen Sie das Netzkabel ab, und prüfen Sie dann, ob die

Anzeige ON/STANDBY erloschen ist. Schließen Sie das

Netzkabel nach etwa 10 Sekunden wieder an, und schalten Sie

die Stromversorgung wieder ein. Falls die Anzeigen noch

immer aufleuchten, liegt eine Störung im elektrischen System

vor. Konsultieren Sie qualifiziertes Sony-Personal.

Anzeige ON/STANDBY

Anzeige LAMP/COVER

Hinweis

Falls Probleme auftreten oder eine Fehlermeldung

angezeigt wird, schlagen Sie unter „Fehlerbehebung“ in

der Bedienungsanleitung auf der mitgelieferten CD-ROM

nach.

Erforderliche Werkzeuge:

•

Projektorlampe LMP-H202 (optional)

•

Normaler Kreuzschlitzschraubenzieher

•

Tuch (für Kratzerverhütung)

Die als Lichtquelle verwendete Lampe hat

eine begrenzte Lebensdauer. Wenn die

Lampe schwächer wird, die Farbbalance des

Bilds unausgewogen wird oder „Bitte

Lampe/Filter auswechseln.“ auf der

Leinwand erscheint, ist möglicherweise die

Lampe erschöpft. Ersetzen Sie die Lampe

unverzüglich

durch eine neue.

Verwenden Sie eine Projektorlampe LMP-

H202 als Ersatzlampe.

Der Luftfilter wird mit der Projektorlampe

LMP-H202 geliefert. Der Luftfilter ist

zusammen mit der Lampe auszuwechseln.

Ersetzen Sie bei jedem Lampenwechsel

auch den Luftfilter durch einen neuen.

Reinigen Sie auch die Lüftungsöffnungen

(Einlass).

• Die Lampe bleibt auch nach dem

Ausschalten des Projektors mit der Taste

(Ein/Bereitschaft) noch längere Zeit heiß.

Falls Sie die Lampe berühren, können Sie

sich die Finger verbrennen. Lassen Sie die

Lampe mindestens 1 Stunde lang abkühlen,

bevor Sie sie auswechseln.

• Berühren Sie nicht die Objektivoberfläche.

Falls Sie sie berühren, wischen Sie

Fingerabdrücke mit einem weichen Tuch ab.

• Lassen Sie beim Lampenwechsel besondere

Vorsicht walten, wenn der Projektor an der

Decke montiert ist.

• Achten Sie beim Herausnehmen der

Lampeneinheit darauf, dass sie horizontal

bleibt, und ziehen Sie sie gerade nach oben.

Die Lampeneinheit nicht kippen. Falls Sie

die Lampeneinheit schräg herausziehen und

die Lampe bricht, können die Bruchstücke

verstreut werden und Verletzungen

verursachen.

• Achten Sie beim Entfernen des Luftfilters

darauf, dass kein Staub in den Projektor fällt.

• Das Auswechseln des Luftfilters ist

ausschlaggebend für die Aufrechterhaltung

der hohen Projektorleistung oder für die

Verhütung von Funktionsstörungen. Wenn

eine Warnmeldung zum Auswechseln des

Luftfilters erscheint, sollten Sie den

Luftfilter unverzüglich auswechseln.

1

Schalten Sie den Projektor aus, und

ziehen Sie das Netzkabel ab.

2

Wenn Sie den Projektor auf eine ebene

Fläche (z.B. ein Pult usw.) stellen,

decken Sie die Fläche mit einem Tuch

ab, damit sie nicht verkratzt wird.

Drehen Sie den Projektor um, wie in

der Abbildung gezeigt, und legen Sie

ihn dann auf das Tuch.

• Falls die Lampe beschädigt wird, können

die Bruchstücke der Lampe verstreut

werden, wenn der Projektor nicht

umgedreht wird. Dies kann zu

Verletzungen führen.

• Stellen Sie den Projektor auf eine stabile

Fläche.

Wartung

Austauschen der Lampe

Vorsicht

Hinweise

3

Lösen Sie die Schraube an der

Lampenabdeckung mit einem

Kreuzschlitzschraubenzieher, und

öffnen Sie dann die

Lampenabdeckung.

4

Lösen Sie die 3 Schrauben an der

Lampe mit dem

Kreuzschlitzschraubenzieher. Halten

Sie den Griff hoch, und ziehen Sie

dann die Lampe gerade heraus.

5

Halten Sie den Griff der neuen Lampe,

schieben Sie die Lampe bis zum

Anschlag fest hinein, und ziehen Sie

dann die 3 Schrauben fest.

Achten Sie darauf, dass Sie nicht den

Optikblock im Inneren des Projektors

berühren.

6

Schließen Sie die Lampenabdeckung,

und ziehen Sie die Schrauben an.

Hinweis

7

Entfernen Sie den Filterhalter.

8

Entfernen Sie den Luftfilter.

9

Bringen Sie den neuen Luftfilter so an,

dass er von den Klauen (10

Positionen) am Filterhalter gehalten

wird.

Bringen Sie den Luftfilter so an, dass er auf

die Form des Filterhalters ausgerichtet ist.

Vermeiden Sie außerdem eine Berührung

des Lüfters nach dem Entfernen des

Luftfilters, der tief in den Projektor

eingesetzt ist.

10

Bringen Sie den Filterhalter an.

Der Projektor lässt sich nur einschalten,

wenn der Luftfilterhalter einwandfrei

geschlossen ist.

11

Säubern Sie die Lüftungsöffnungen

(Einlass) mit einem weichen Tuch von

Staub.

12

Bringen Sie den Projektor wieder in

seine Ausgangslage.

13

Schalten Sie den Projektor ein, und

wählen Sie dann den gewünschten

Einstellungsposten im Menü

Einrichtung

aus. Der folgende

Menübildschirm wird angezeigt.

Tipp

Wenn „Einstellungssperre“ auf „Stufe B“

gestellt wurde, stellen Sie diese einmal auf

„Aus“.

14

Wählen Sie „Ja“.

Hinweis

Klauen

Lüftungsöffnungen (Einlass)

Greifen Sie nicht in den Lampensteckplatz,

und achten Sie darauf, dass keine Flüssigkeiten

oder Fremdkörper in den Steckplatz

eindringen, um einen elektrischen Schlag oder

Brand zu vermeiden.

• Verwenden Sie unbedingt eine

Projektorlampe LMP-H202 als Ersatz. Falls

Sie eine andere Lampe als LMP-H202

verwenden, kann es zu einer

Funktionsstörung des Projektors kommen.

• Schalten Sie unbedingt den Projektor aus,

und ziehen Sie das Netzkabel ab, bevor Sie

die Lampe auswechseln. Vergewissern Sie

sich dann, dass die Anzeige ON/STANDBY

erloschen ist.

• Der Projektor lässt sich nur einschalten,

wenn die Lampe vorschriftsmäßig installiert

ist.

• Der Projektor lässt sich nicht einschalten,

wenn die Deckplatte und die

Lampenabdeckung nicht einwandfrei

geschlossen sind.

• Um eine auf der Leinwand angezeigte

Meldung aufzuheben, drücken Sie entweder

die Taste an der Fernbedienung oder die

entsprechende Taste am Bedienfeld des

Projektors.

Wenn „Filter reinigen.“ auf der Leinwand

erscheint, sollten Sie den Luftfilter reinigen.

Der Luftfilter sollte alle 1.500 Stunden

gereinigt werden. Dieser Wert hängt von der

Umgebung und Benutzungsart des

Projektors ab. 1.500 Stunden ist ein

Näherungswert.

Waschen Sie den Luftfilter mit einer milden

Reinigungslösung, und lassen Sie ihn an

einem schattigen Ort trocknen.

• Achten Sie beim Reinigen des Luftfilters

darauf, dass er nicht beschädigt wird.

Einzelheiten zum Anbringen und Abnehmen

des Luftfilters finden Sie unter „Austauschen

der Lampe“ Schritte 7 bis 10. (Seite 21)

• Achten Sie beim Entfernen des Luftfilters

darauf, dass kein Staub in den Projektor fällt.

• Das Reinigen des Luftfilters ist

ausschlaggebend für die Aufrechterhaltung

der hohen Projektorleistung oder für die

Verhütung von Funktionsstörungen. Wenn

eine Warnmeldung zum Reinigen des

Luftfilters erscheint, sollten Sie den

Luftfilter unverzüglich reinigen.

Vorsicht

Hinweise

Hinweis

Die Lampe enthält Quecksilber. Die

Entsorgungsvorschriften für verbrauchte

Leuchtstoffröhren hängen von Ihrem

Wohnort ab. Befolgen Sie die

Müllentsorgungsvorschriften in Ihrem

Gebiet.

Reinigen des Luftfilters

Hinweise

La presente Guida rapida all’uso descrive l’installazione e le operazioni di base per la

proiezione di immagini. Inoltre, sono descritte note e precauzioni importanti a cui prestare

attenzione durante l’uso di questa unità.

Vedere “Spie di avvertenza”, “Sostituzione della lampada” e “Pulizia del filtro dell’aria” in

base alle necessità.

Per i dettagli sulle operazioni, consultare le Istruzioni per l’uso contenute nel CD-ROM in

dotazione.

Informazioni sulla Guida rapida all’uso

Preparazione

..........................................Pagina 8

Installazione dell’unità

......................Pagina 9

Collegamento dell’unità

..................Pagina 11

Selezione della lingua del menu

....................................................................Pagina 15

Proiezione

..............................................Pagina 16

Gestione degli

errori

Spie di avvertenza

.......................................Pagina 18

Manutenzione

Sostituzione della lampada

.........................Pagina 19

Pulizia del filtro dell’aria

.............................Pagina 22

Punto 1 Punto 2 Punto 3 Punto 4 Punto 5

Leggere attentamente questo manuale prima

di utilizzare l’unità, e conservarlo per

riferimenti futuri.

AVVERTENZA

Per ridurre il rischio di incendi o

scosse elettriche, non esporre

questo apparato alla pioggia o

all’umidità.

Per evitare scosse elettriche, non

aprire l’involucro. Per l’assistenza

rivolgersi unicamente a personale

qualificato.

AVVERTENZA

QUESTO APPARECCHIO DEVE

ESSERE COLLEGATO A MASSA.

AVVERTENZA

Durante l’installazione dell’apparecchio,

incorporare un dispositivo di scollegamento

prontamente accessibile nel cablaggio fisso,

oppure collegare la spina di alimentazione

ad una presa di corrente facilmente

accessibile vicina all’apparecchio. Qualora

si verifichi un guasto durante il

funzionamento dell’apparecchio, azionare il

dispositivo di scollegamento in modo che

interrompa il flusso di corrente oppure

scollegare la spina di alimentazione.

AVVERTENZA

Utilizzare un cavo di alimentazione

(a 3 anime)/connettore per l’apparecchio/

spina con terminali di messa a terra

approvati che siano conformi alle

normative sulla sicurezza in vigore in ogni

paese, se applicabili.

Utilizzare un cavo di alimentazione

(a 3 anime)/connettore per l’apparecchio/

spina confrmi alla rete elettrica

(voltaggio, ampere).

In caso di domande relative all’uso del cavo

di alimentazione/connettore per

l’apparecchio/spina di cui sopra, rivolgersi

al personale qualificato.

Per i clienti in Europa

Questo prodotto è stato fabbricato da o per

conto di Sony Corporation, 1-7-1 Konan

Minato-ku Tokyo, 108-0075 Giappone.

Eventuali richieste in merito alla conformità

del prodotto in ambito della legislazione

Europea, dovranno essere indirizzate al

rappresentante autorizzato, Sony

Deutschland GmbH, Hedelfinger Strasse 61,

70327 Stuttgart, Germania. Per qualsiasi

informazione relativa al servizio o la

garanzia, si prega di fare riferimento agli

indirizzi riportati separatamente sui

documenti relativi all’assistenza o sui

certificati di garanzia.

Nota: Le seguenti frasi integrano il manuale

di istruzioni e, in caso di discordanza,

prevalgono sul manuale di istruzioni.

Indicazioni specifiche e avvertenze

per l’utilizzo di occhiali 3D in ambito

domestico, richieste dal Ministero

della Salute Italiano.

• L’utilizzo degli occhiali 3D è

controindicato per i bambini al di sotto dei

6 anni di età.

• L’utilizzo continuativo degli occhiali 3D

deve in ogni caso essere limitato a un

tempo massimo orientativamente pari a

quello della durata di uno spettacolo

cinematografico.

• L’utilizzo degli occhiali 3D deve essere

limitato esclusivamente alla visione di

contenuti in 3D.

• Gli occhiali 3D devono essere utilizzati

contestualmente agli strumenti correttivi

della visione (ad es., occhiali da vista/lenti

a contatto), qualora abitualmente utilizzati

dall’utente.

• E’opportuno interrompere

immediatamente la visione in 3D in caso

di comparsa di disturbi agli occhi o di

malessere generale e, nell’eventualità di

persistenza degli stessi, consultare un

medico.

• Gli occhiali 3D devono essere tenuti fuori

dalla portata dei bambini qualora vi sia la

presenza di piccole parti mobili ingeribili.

• La pulizia degli occhiali 3D deve essere

fatta utilizzando un panno leggermente

inumidito con una soluzione di sapone

delicato e acqua tiepida, non usare prodotti

a base alcolica.

• L’uso di sostanze disinfettanti può

danneggiare il prodotto o comprometterne

la funzionalità; è pertanto controindicato

l’uso promiscuo degli occhiali 3D in caso

di infezioni oculari o altre affezioni

trasmissibili per contatto (a titolo

meramente esemplificativo: congiuntivite,

infestazioni del capo ecc…) fino alla

completa scomparsa dell’infezione stessa.

Precauzioni

Sicurezza

• Verificare che la tensione di

funzionamento dell’unità corrisponda alla

tensione della rete elettrica locale.

• Se liquidi o solidi dovessero cadere nel

mobile, scollegare l’unità e farla

controllare da personale qualificato prima

di usarla nuovamente.

• Se l’unità non sarà utilizzata per diversi

giorni, scollegarla dalla presa di rete.

• Per scollegare il cavo, tirarlo fuori

afferrando la spina. Non tirare mai

direttamente il cavo.

• La presa di rete dovrebbe essere vicina

all’unità e facilmente accessibile.

• L’unità non è scollegata dalla sorgente di

alimentazione c.a. (rete elettrica) finché è

collegata alla presa di rete, anche se l’unità

stessa è stata spenta.

• Non guardare dentro l’obiettivo quando la

lampada è accesa.

• Non mettere le mani o degli oggetti vicino

alle prese di ventilazione. L’aria che ne

fuoriesce è calda.

Prevenzione del surriscaldamento

interno

Dopo aver spento l’alimentazione con

l’interruttore

(accensione/attesa), non

scollegare l’unità dalla presa di rete mentre

la ventola di raffreddamento è ancora in

funzione.

Attenzione

Questa unità è dotata di prese di ventilazione

di aspirazione e di scarico. Non ostruire o

mettere alcun oggetto vicino a queste

aperture; potrebbe verificarsi

surriscaldamento interno, provocando un

peggioramento dell’immagine o

danneggiamento dell’unità.

Imballaggio

Conservare la scatola e il materiale di

imballaggio originale, poiché potrebbero

servire se fosse necessario spedire

l’apparecchio. Per ottenere la massima

protezione, imballare l’apparecchio nello

stesso modo in cui è stato imballato in

stabilimento.

Informazioni sulla visione di

immagini video 3D

Precauzioni per la sicurezza

• Gli occhiali 3D devono essere utilizzati

esclusivamente per guardare immagini

video in 3D.

• Se si notano tremolii o lampi, spegnere

l’illuminazione della stanza.

• Prodotto non destinato all’uso da parte di

bambini senza l’appropriata supervisione

di un adulto.

• Fare attenzione a non schiacciarsi le dita

durante la chiusura delle stanghette degli

occhiali 3D.

• Non lasciar cadere né modificare gli

occhiali 3D.

• In caso di rottura degli occhiali, evitare il

contatto di occhi e bocca con i frammenti.

Proiettore LCD

Il proiettore LCD è prodotto con una

tecnologia di alta precisione. Tuttavia

potrebbero essere visibili dei puntini neri e/o

luminosi (rossi, blu o verdi) che appaiono in

modo permanente sul proiettore LCD.

Questo è un risultato normale del processo di

fabbricazione e non costituisce un guasto.

Inoltre, usando più proiettori LCD per

proiettare su uno schermo, anche se sono

dello stesso modello, la risoluzione dei

colori dei vari proiettori può cambiare in

quanto il bilanciamento dei colori potrebbe

essere impostato diversamente da un

proiettore all’altro.

Informazioni sulla condensa

Se la temperatura dell’ambiente dove il

proiettore installato cambia rapidamente, o

se il proiettore viene improvvisamente

spostato da una stanza fredda a una calda, è

possibile che sul proiettore si formi

condensa. Dato che la condensa può

provocare malfunzionamenti, prestare

attenzione alle regolazioni delle

impostazioni di temperatura del

condizionatore d’aria. Se si forma condensa,

lasciare il proiettore acceso per circa due ore

prima dell’uso.

SONY NON SARÀ RESPONSABILE DI

DANNI DI QUALSIASI TIPO

RISULTANTI DALLA MANCATA

IMPLEMENTAZIONE DI MISURE DI

PROTEZIONE ADEGUATE SUI

DISPOSITIVI DI TRASMISSIONE, DA

INEVITABILI DIFFUSIONI DI DATI

RISULTANTI DALLE SPECIFICHE

TECNICHE DELLA TRASMISSIONE

O DA PROBLEMATICHE RELATIVE

ALLA SICUREZZA DI QUALSIASI

TIPO.

Note sull’installazione e sull’utilizzo

Non installare l’unità nelle seguenti

condizioni, che potrebbero causare

malfunzionamenti o danneggiarla.

Vicino alle pareti

Per mantenere le prestazioni e la leggibilità

dell’unità, lasciare uno spazio tra le pareti e

l’unità, come illustrato.

Posizioni con ventilazione

insufficiente

Lasciare uno spazio di almeno 30 cm intorno

all’unità.

Caldo e umido

Posizioni esposte a flusso diretto di

aria fresca o calda proveniente da un

condizionatore

Installando l’unità in tali posizioni, potrebbe

verificarsi un suo malfunzionamento

causato dalla condensazione dell’umidità o

dall’aumento della temperatura.

Vicino a un sensore di calore o di

fumo

Potrebbe verificarsi un malfunzionamento

del sensore.

Posizioni molto polverose o

estremamente fumose

Posizioni di installazione

inadatte

30 cm

Durante l’uso dell’unità, non effettuare

alcuna delle operazioni che seguono.

Ostruire le prese di ventilazione

(aspirazione o scarico)

Inclinare avanti/indietro e sinistra/

destra

Non usare l’unità inclinata di un angolo

superiore a 15 gradi.

Non installare l’unità altrove che su una

superficie in piano o sul soffitto. Installando

l’unità in tale posizione i colori potrebbero

apparire disuniformi oppure potrebbe

diminuire l’affidabilità dell’effetto della

lampada.

Se si inclina l’unità verso l’alto o il basso,

l’immagine sullo schermo potrebbe risultare

trapezoidale.

Posizionare l’unità in modo che l’obiettivo

sia parallelo allo schermo.

Installazione dell’unità a quota

elevata

Quando si usa l’unità a una quota di

1.500 m o superiore, impostare “Impostazione

ventil.” nel menu Impostazione

su “Alto”.

Se non viene impostata questo modo e l’unità è

usata a quote elevate, potrebbero verificarsi

degli effetti negativi, quale la diminuzione

dell’affidabilità di determinati componenti.

• Non montare mai il proiettore sul soffitto

né spostarlo da soli. Per l’installazione

rivolgersi a personale Sony qualificato

(a pagamento).

• Se si installa l’unità sul soffitto, accertarsi

di utilizzare un cavetto di sicurezza, ecc.,

per impedire la caduta dell’unità. Affidare

l’installazione a un installatore

specializzato.

Per rivenditori

• Se si installa il proiettore sul soffitto,

utilizzare per l’installazione una staffa

Sony o equivalente consigliata.

• Fissare saldamente il coperchio dell’unità

per una installazione sul soffitto sicura.

Condizioni non idonee

Prese di ventilazione

(scarico)

Prese di ventilazione

(aspirazione)

15° o più

Precauzioni di sicurezza per

l’installazione dell’unità sul

soffitto

15° o più

Verificare che la confezione contenga tutti

gli elementi indicati di seguito:

• Telecomando (1)

• Pile formato AA (R6) al manganese (2)

• Cavo di alimentazione c.a. (1)

• Copriobiettivo (1)

Al momento dell’acquisto del proiettore, il

copriobiettivo è sull’obiettivo. Rimuovere

il copriobiettivo quando si utilizza il

proiettore.

• Guida rapida all’uso (questo manuale) (1)

• Istruzioni per l’uso (CD-ROM) (1)

Per VPL-HW55ES, sono inoltre contenuti

gli elementi seguenti.

• Occhiali 3D (2)

• Astuccio per occhiali 3D (2)

• Cavo di caricamento USB (1,2 m) (2)

• Istruzioni per l'uso degli occhiali 3D (1)

ATTENZIONE

Se una batteria non viene sostituita

correttamente vi è il rischio di esplosione.

Sostituire una batteria con una uguale o

simile seguendo le raccomandazioni del

produttore.

Per lo smaltimento della batteria, attenersi

alle norme in vigore nel paese di utilizzo.

Inserimento delle pile

Due pile formato AA (R6) sono fornite in

dotazione per il telecomando.

Per evitare il rischio di esplosione, utilizzare

pile formato AA (R6) al manganese o

alcaline.

Precauzioni per l’uso del

telecomando

• Maneggiare il telecomando con cura. Non

farlo cadere, calpestarlo o versarvi sopra

liquidi di alcun tipo.

• Non posizionare il telecomando in

prossimità di fonti di calore, né in luoghi

soggetti alla luce diretta del sole o in

stanze umide.

Il manuale può essere letto esclusivamente

su un computer su cui è installato Adobe

Reader.

È possibile scaricare gratuitamente Adobe

Reader dal sito web di Adobe.

1

Aprire il file index. htm nel CD-ROM.

2

Selezionare e fare clic sul manuale che

si desidera leggere.

In caso di perdita o di danneggiamento del

CD-ROM, è possibile acquistarne uno

nuovo da un rivenditore Sony o rivolgendosi

all’assistenza Sony.

Preparazione Punto 1

Verifica degli accessori in

dotazione

Inserimento delle pile nel

telecomando

Premere e far

scorrere per aprire.

Inserire le pile dal

lato

Uso del manuale su CD-ROM

Nota

1

Posizionare l’unità in modo che

l’obiettivo sia parallelo allo schermo.

2

Dopo aver collegato il cavo di

alimentazione c.a. al proiettore,

collegarlo a una presa della rete

elettrica.

3

Premere l’interruttore

(accensione/attesa) per accendere il

proiettore.

4

Premere il pulsante PATTERN per

visualizzare un segnale di prova ed

effettuare le regolazioni.

Muovere entrambe le ghiere di

spostamento obiettivo per

regolare la posizione

dell’immagine.

Regolare la dimensione

dell’immagine con il comando

dello zoom.

Installazione dell’unità Punto 2

Si illumina in rosso.

Parte superiore dell’unità

Lampeggia per un pò

(decine di secondi) in

verde, quindi si illumina

in verde.

Parte superiore dell’unità

Regolazione della

posizione verticale

Regolazione della

posizione orizzontale

Comando dello zoom

Regolare la messa a fuoco con

l’anello di messa a fuoco.

Finestra di regolazione obiettivo

(modello di prova)

Anello di messa a fuoco

Per i dettagli, consultare “Collegamenti e

preparazioni” nelle Istruzioni per l’uso sul

CD-ROM in dotazione.

2.35:1

4:3

1.85:1

Le linee tratteggiate mostrano le dimensioni

dello schermo per ogni formato.

Effettuare i collegamenti osservando quanto segue:

• Spegnere tutte le apparecchiature prima di effettuare qualsiasi collegamento.

• Usare cavi adatti a ciascun collegamento.

• Inserire correttamente le spine dei cavi; se il collegamento delle spine non è corretto,

potrebbe verificarsi un malfunzionamento oppure la qualità dell’immagine potrebbe essere

scadente. Per scollegare un cavo, afferrare la spina senza tirare il cavo stesso.

• Consultare le istruzioni d’uso dell’apparecchiatura collegata.

Collegamento ad apparecchiatura con connettori di uscita video HDMI

Collegamento dell’unità

Collegamento a un videoregistratore

Punto 3

Cavo HDMI (non in dotazione)

: Flusso del segnale video

Lato destro del proiettore

Apparecchiatura con

connettori di uscita HDMI

all’uscita HDMI

Amplificatore AV con connettori

di uscita/ingresso HDMI

Altoparlanti

Quando si usa un cavo HDMI, assicurarsi di utilizzare un

cavo HDMI Sony o un altro cavo con logo HDMI.

Per i dettagli, consultare “Collegamenti e preparazioni”

nelle Istruzioni per l’uso sul CD-ROM in dotazione.

Collegamento ad apparecchiatura con connettori di uscita video componenti

Cavo componente video (non in dotazione)

: Flusso del segnale video

Apparecchiatura con connettori

di uscita video componenti

Lato destro del proiettore

Amplificatore AV

Altoparlanti

Per i dettagli, consultare “Collegamenti e preparazioni”

nelle Istruzioni per l’uso sul CD-ROM in dotazione.

Collegamento a un computer

Cavo HD D-sub a 15 pin (non in dotazione) o cavo HDMI (non in dotazione)

: Flusso del segnale

video

Lato destro del proiettore

all’uscita del monitor

Computer

Quando si usa un cavo HDMI, assicurarsi di utilizzare un

cavo HDMI Sony o un altro cavo con logo HDMI.

Per i dettagli, consultare “Collegamenti e preparazioni”

nelle Istruzioni per l’uso sul CD-ROM in dotazione.

Si può utilizzare un trasmettitore sincronizzato 3D separato dall’unità, mediante un cavo opzionale

LAN (di tipo diretto).

Se l’ambiente di utilizzo subisce continue interferenze di una particolare frequenza, i segnali

dell’immagine 3D e degli occhiali 3D di sincronizzazione potrebbero disperdersi. In tal caso,

utilizzare un cavo LAN classificato Categoria 7.

Per visualizzare immagini 3D in un ambiente con interferenze ancora maggiori, utilizzare il

trasmettitore incorporato.

Collegamento a un Trasmettitore Sincronizzato 3D

Nota

Lato destro del proiettore

Trasmettitore Sincronizzato 3D

(non in dotazione)

Cavo di collegamento

: Flusso segnale 3D sincronizzato

Per i dettagli, consultare “Collegamenti e preparazioni”

nelle Istruzioni per l’uso sul CD-ROM in dotazione.

È possibile scegliere fra 16 lingue di

presentazione del menu e di altre

visualizzazioni su schermo. L’impostazione

predefinita di stabilimento è l’inglese. Per

cambiare la lingua del menu attuale,

impostare la lingua desiderata con la

schermata del menu.

1

Premere MENU.

Appare il menu.

2

Premere

per selezionare il menu

Setup

e premere

Vengono visualizzate le voci di

impostazione del menu selezionato.

3

Premere

per selezionare

“Language” e premere

4

Premere

per selezionare

una lingua, quindi premere

Il menu passa alla lingua selezionata.

Cancellazione del menu

Premere MENU.

Selezione della lingua del menu Punto 4

1

Accendere il proiettore e

l’apparecchiatura ad esso collegata.

2

Premere INPUT per visualizzare sullo

schermo gli ingressi disponibili.

3

Selezionare l’apparecchiatura della

quale visualizzare le immagini.

Premere ripetutamente INPUT oppure

premere

(invio) per

selezionare l’apparecchiatura di cui

proiettare le immagini.

1

Premere l’interruttore

(accensione/attesa).

Sullo schermo appare il messaggio

“DISATTIVARE?”.

2

Premere di nuovo l’interruttore

(accensione/attesa) prima che il

messaggio scompaia.

La spia ON/STANDBY lampeggia in

verde e la ventola continua a girare per

ridurre il calore interno. Innanzi tutto la

spia ON/STANDBY lampeggia

rapidamente e nel mentre non sarà

possibile accendere la lampada con

l’interruttore

(accensione/attesa).

La ventola si arresta e la spia ON/

STANDBY passa da luce verde

lampeggiante a rosso fisso.

Questo indica lo spegnimento completo

dell’alimentazione. È ora possibile

rimuovere il cavo di alimentazione.

Non scollegare mai il cavo di alimentazione

mentre l’indicatore lampeggia.

È possibile spegnere il proiettore tenendo

premuto l’interruttore

(accensione/attesa)

per circa 1 secondo, invece di eseguire la

procedura precedentemente indicata.

Proiezione Punto 5

Proiezione dell’immagine

Spegnimento

dell’alimentazione

Esempio: per visualizzare l’immagine

dall’apparecchiatura video collegata al

connettore HDMI 1 di questa unità.

Nota

Per i dettagli, consultare “Proiezione”

nelle Istruzioni per l’uso sul CD-ROM in

dotazione.

Premere uno dei pulsanti CALIBRATED

PRESET.

Selezione della modalità di visualizzazione dell’immagine

Pulsanti

CALIBRATED

PRESET

Voci di impostazione

Descrizione

CINEMA FILM 1

Qualità dell’immagine adatta alla riproduzione di immagini

chiare e dinamiche tipiche delle pellicole positive master.

CINEMA FILM 2

Qualità dell’immagine adatta alla riproduzione delle ricche

tonalità e colori tipiche di un movie theater.

REF

Impostazione della qualità dell’immagine adatta per la

riproduzione fedele della qualità dell’immagine originale o per

ottenere una qualità dell’immagine senza alcuna regolazione.

Qualità dell’immagine adatta per la visione di programmi TV,

sport, concerti ecc.


Ideale per proiettare fotografie scattate con una fotocamera

digitale.

GAME

Qualità dell’immagine adatta per i giochi, con colori ben

modulati e risposta rapida.

BRT CINE

Qualità dell’immagine adatta per guardare film in un ambiente

luminoso, ad esempio un soggiorno.

BRT TV

Qualità dell’immagine adatta per guardare programmi televisivi,

sport, concerti e altri video in un ambiente luminoso, ad

esempio un soggiorno.

USER

Regola la qualità dell’immagine in modo personale e salva

l’impostazione. L’impostazione predefinita è uguale a “REF”.

Per i dettagli, consultare “Proiezione” nelle Istruzioni per

l’uso sul CD-ROM in dotazione.

La spia ON/STANDBY o LAMP/COVER si illumina o lampeggia in caso di problemi del

proiettore.

Se dovesse lampeggiare una spia di avvertenza diversa da quelle citate e il problema persiste anche

dopo aver effettuato le precedenti operazioni, rivolgersi a personale Sony qualificato.

Gestione degli errori

Spie di avvertenza

Sintomo

Causa e rimedio

LAMP/COVER lampeggia

in rosso. (frequenza di

ripetizione di 2 lampeggi)

Chiudere saldamente il coperchio della lampada, quindi serrare

saldamente le viti.

Chiudere saldamente la sede del filtro.

LAMP/COVER lampeggia

in rosso. (frequenza di

ripetizione di 3 lampeggi)

La lampada ha raggiunto il limite della sua vita utile. Sostituire

la lampada.

La lampada ha raggiunto una temperatura elevata. Attendere che

la lampada si raffreddi, quindi riaccendere l’alimentazione.

ON/STANDBY lampeggia

in rosso. (frequenza di

ripetizione di 4 lampeggi)

La ventola è guasta. Rivolgersi a personale Sony qualificato.

ON/STANDBY lampeggia

in rosso. (frequenza di

ripetizione di 2 lampeggi)

La temperatura interna è insolitamente elevata. Verificare che le

prese di ventilazione non siano ostruite oppure se il proiettore

viene usato a quota elevata.

ON/STANDBY lampeggia

in rosso. (frequenza di

ripetizione di 6 lampeggi)

Premere l’interruttore

(accensione/attesa) per accendere il

proiettore. Se l’alimentazione non si accende, scollegare il cavo

di alimentazione c.a. e verificare che la spia ON/STANDBY sia

spenta. Dopo circa 10 secondi, ricollegare il cavo di

alimentazione c.a. e riaccendere l’alimentazione. Se le spie si

illuminano ancora, c’è un guasto dell’impianto elettrico.

Rivolgersi a personale Sony qualificato.

Nota

Spia ON/STANDBY

Spia LAMP/COVER

Per eventuali problemi o a seguito della comparsa di un

messaggio d’errore sullo schermo, consultare

“Risoluzione dei problemi” nelle Istruzioni per l’uso sul

CD-ROM in dotazione.

Attrezzatura necessaria:

•

Lampada per proiettore LMP-H202

(opzionale)

•

Normale cacciavite con punta a croce

•

Panno (per evitare i graffi)

La lampada che costituisce la sorgente

luminosa ha una determinata vita utile. Se la

luminosità della lampada diminuisce, il

bilanciamento del colore dell’immagine è

anormale, oppure appare sullo schermo

“Sostituire la lampada/filtro.”, la lampada

potrebbe essere esaurita. Sostituire subito la

lampada con una nuova.

Come lampada di ricambio per proiettore

usare la LMP-H202.

Insieme alla lampada per proiettore LMP-

H202 viene fornito il filtro dell’aria. Quando

si sostituisce la lampada, è necessario

sostituire anche il filtro dell’aria.

Quando si sostituisce la lampada, non

dimenticare di sostituire il filtro dell’aria con

uno nuovo. Pulire anche le prese di

ventilazione (aspirazione).

• La lampada è ancora calda dopo aver spento

il proiettore con l’interruttore

(accensione/attesa). Toccando la lampada, ci

si potrebbe ustionare le dita. Quando si

sostituisce la lampada, aspettare almeno 1

ora che si raffreddi.

• Non toccare la superficie dell’obiettivo. Se

venisse toccata, pulire le ditate con un panno

morbido.

• Prestare particolare attenzione alla

sostituzione della lampada di un proiettore

installato sul soffitto.

• Per rimuovere l’unità della lampada,

mantenerla orizzontale e tirare direttamente

verso l’alto. Non inclinare l’unità della

lampada. Se tirando fuori l’unità della

lampada in posizione inclinata la lampada si

rompe, i frammenti potrebbero disperdersi e

provocare lesioni.

• Nel smontare il filtro dell’aria, prestare

attenzione a non far cadere della polvere nel

proiettore.

• Per mantenere delle buone prestazioni del

proiettore e per evitare guasti, è

fondamentale la sostituzione del filtro

dell’aria. Quando appare un messaggio di

avvertenza di sostituzione del filtro dell’aria,

sostituirlo immediatamente.

1

Spegnere il proiettore e scollegare il

cavo di alimentazione c.a.

2

Quando si posa il proiettore su un

piano quale una scrivania ecc., usare

un panno per evitare di graffiarne la

superficie. Ribaltare il proiettore come

indicato, quindi posarlo sul panno.

• Se la lampada viene danneggiata i pezzi

possono spargersi, se non si capovolge il

proiettore. Pericolo di lesioni.

• Controllare che il proiettore sia posato su

un piano stabile.

Manutenzione

Sostituzione della lampada

Attenzione

Note

3

Svitare con un cacciavite con punta a

croce la vite del coperchio della

lampada, quindi aprirlo.

4

Allentare le 3 viti sulla lampada con il

cacciavite con punta a croce. Sollevare

la maniglia, quindi tirare fuori la

lampada direttamente verso l’alto.

5

Afferrare la maniglia della lampada

nuova e spingerla decisamente verso

l’interno finché arriva in fondo, quindi

serrare le 3 viti.

Prestare attenzione a non toccare il blocco

ottico all’interno dell’unità.

6

Chiudere il coperchio della lampada,

quindi serrare le viti.

Nota

7

Smontare la sede del filtro.

8

Smontare il filtro dell’aria.

9

Montare il nuovo filtro dell’aria in

modo che si inserisca in ciascuna delle

linguette (10 posizioni) nella sede del

filtro.

Montare il filtro dell’aria sistemandolo

nella apposita sede.

Inoltre, non toccare la ventola dopo aver

smontato il filtro dell’aria che si trova

molto all’interno del proiettore.

10

Montare la sede del filtro.

Il proiettore non si accenderà se la sede del

filtro non fosse chiusa saldamente.

11

Togliere la polvere dalle prese di

ventilazione (aspirazione) usando un

panno morbido.

12

Rimettere il proiettore nella posizione

originale.

13

Accendere il proiettore, quindi

selezionare la voce di impostazione

desiderata nel menu Impostazione

. Verrà visualizzata la schermata

di menu che segue.

Suggerimento

Se “Blocco impost.” è impostato su

“Livello B”, impostarlo una volta su

“Disin.”.

14

Selezionare “Sì”.

Nota

Linguette

Prese di ventilazione (aspirazione)

Non infilare le mani nella sede di sostituzione

della lampada e fare in modo che non ci cadano

dei liquidi o degli oggetti per evitare scossa

elettrica o incendio.

• Per la sostituzione, usare unicamente una

lampada per proiettore LMP-H202. Usando

lampade diverse dalla LMP-H202, il

proiettore potrebbe guastarsi.

• Prima di sostituire la lampada, spegnere il

proiettore e scollegare il cavo di

alimentazione, quindi verificare che la spia

ON/STANDBY si sia già spenta.

• Il proiettore non si accenderà se la lampada

non è montata saldamente in posizione.

• Il proiettore non si accenderà se il coperchio

della lampada non è chiuso saldamente.

• Per cancellare un messaggio visualizzato

sullo schermo, premere il pulsante sul

telecomando o sul pannello di controllo del

proiettore.

Quando appare sullo schermo “Pulire il

filtro.”, è necessario pulire il filtro dell’aria.

Il filtro dell’aria dovrebbe essere pulito ogni

1.500 ore. Questo valore varia in funzione

dell’ambiente o di come è usato il proiettore.

1.500 ore è un valore approssimato.

Dopo aver lavato il filtro dell’aria con una

soluzione di detersivo delicato, farlo

asciugare all’ombra.

• Quando si pulisce il filtro dell’aria, verificare

di non danneggiarlo.

Per informazioni su come fissare e rimuovere

il filtro dell’aria, vedere “Sostituzione della

lampada” Punti da 7 a 10. (pagina 21)

• Nel smontare il filtro dell’aria, prestare

attenzione a non far cadere della polvere nel

proiettore.

• Per mantenere delle buone prestazioni del

proiettore e per evitare guasti, è

fondamentale la pulizia del filtro dell’aria.

Quando appare un messaggio di avvertenza

di pulizia del filtro dell’aria, pulirlo

immediatamente.

Attenzione

Note

Nota

La lampada contiene del mercurio. Le

norme per lo smaltimento dei tubi

fluorescenti esauriti dipendono dal paese

di residenza. Seguire le regolamentazioni

di smaltimento dei rifiuti applicabili nel

proprio paese.

Pulizia del filtro dell’aria

Note

В данном документе Краткое справочное руководство описана установка и

основные операции для проецирования изображений. В этом руководстве также

содержатся важные примечания и предупреждения, которым следует уделять

особое внимание при обращении с аппаратом и его эксплуатации.

При необходимости см. “Предупреждающие индикаторы,” “Замена лампы” и

“Очистка воздушного фильтра”.

Для получения дополнительной информации об операциях см. документ

Инструкция по эксплуатации, содержащийся на прилагаемом компакт-диске.

О документе Краткое справочное руководство

Подготовка

................................................Cтр. 8

Установка устройства

......................Cтр. 10

Подключение устройства

...............Cтр. 12

Выбор языка меню

.............................Cтр. 16

Проецирование

.....................................Cтр. 17

Устранение

ошибок

Предупреждающие индикаторы .................. Cтр. 19

Техническое

обслуживание

Замена лампы................................................... Cтр. 20

Очистка воздушного фильтра ......................Cтр. 23

Шаг 1. Шаг 2. Шаг 3. Шаг 4. Шаг 5.

видеопроектор

VPL-HW55ES

VPL-HW40ES

Внимательно прочтите настоящее

руководство перед началом

эксплуатации аппарата и сохраните

его для справки на будущее.

ПРЕДУПРЕЖДЕНИЕ

Для снижения риска возгорания и

поражения электрическим током

не допускайте воздействия на

аппарат влаги и сырости.

Чтобы исключить риск поражения

электрическим током, не

вскрывайте корпус.

Обслуживание аппарата должны

выполнять только

квалифицированные

специалисты.

ПРЕДУПРЕЖДЕНИЕ

ДАННОЕ УСТРОЙСТВО ДОЛЖНО

БЫТЬ ЗАЗЕМЛЕНО.

ПРЕДУПРЕЖДЕНИЕ

При установке устройства

используйте легкодоступный

прерыватель питания с

фиксированной проводкой или

подключите провод питания к

легкодоступной настенной розетка,

расположенной рядом с устройством.

Если в процессе эксплуатации блока

возникнет неисправность, с помощью

прерывателя отключите питание, или

отсоедините провод питания.

ПРЕДУПРЕЖДЕНИЕ

Используйте разрешенные к

применению шнур питания

(с 3-жильным силовым проводом) /

разъем для подключения бытовых

приборов / штепсельную вилку с

заземляющими контактами,

соответствующие действующим

нормам техники безопасности

каждой отдельной страны.

Используйте шнур питания

( с 3-жильным силовым проводом) /

разъем для подключения бытовых

приборов / штепсельную вилку,

соответствующие допустимым

номинальным характеристикам

(напряжение, сила тока).

В случае вопросов относительно

использования упомянутых выше

шнура питания / разъема для

подключения бытовых приборов /

штепсельной вилки, пожалуйста,

обращайтесь к квалифицированным

специалистам по сервисному

обслуживанию.

SONY

Сони Корпорейшн

1-7-1, Конан, Минато-ку, Токио,

Япония, 108-0075

Сделано в ЯПОНИИ

Импортер на территории стран

Таможенного союза

ЗАО «Сони Электроникс», Россия,

123103, Москва, Карамышевский

проезд, 6

Это устройство является проектором

для проецирования изображений с

подключенного компьютера или

видеооборудования.

Организация, уполномоченная

принимать претензии от

пользователей на территории

Казахстана:

ЗАО «Сони Электроникс»

Представительство в Казахстане

050059 Алматы, улица Иванилова, д. 58

Год производства: см. паспортную

табличку на изделии.

Пример: (2013-01)

2013: означает год

01: означает месяц

Меры предосторожности

Безопасность

• Проверьте, соответствует ли

рабочее напряжение вашего

устройства напряжению питания

местной электрической сети.

• В случае попадания внутрь корпуса

каких-либо жидкостей или

посторонних предметов отсоедините

устройство от электрической сети и

обратитесь к квалифицированному

персоналу для его проверки перед

дальнейшей эксплуатацией.

• Выключите устройство из сетевой

розетки, если не планируете

использовать его в течение

нескольких дней.

• При отключении шнура тяните его

за вилку. Никогда не тяните

непосредственно за шнур.

• Сетевая розетка должна находиться

возле устройства и быть легко

доступной.

• Пока устройство подключено к

источнику переменного тока, на

него по-прежнему подается

электропитание, даже если само

устройство выключено.

• Не смотрите в объектив проектора

при включенной лампе.

• Не подносите руки или предметы к

вентиляционным отверстиям. Из них

выходит горячий воздух.

О предотвращении внутреннего

перегрева

После выключения питания с

помощью кнопки

(ON/STANDBY)

не отключайте устройство от сетевой

розетки, пока работает вентилятор.

Осторожно

Данное устройство оборудовано

вентиляционными отверстиями

(впускными и выпускными). Не

блокируйте и не располагайте ничего

возле этих отверстий, в противном

случае возможен внутренний

перегрев, что приведет к ухудшению

изображения или повреждению

устройства.

О повторной упаковке

Сохраните оригинальную

транспортировочную упаковку, она

потребуется при возможной

транспортировке устройства. Для

максимальной защиты повторно

упакуйте устройство так, как оно

было упаковано на заводе.

Просмотр видеоизображений 3D

Правила техники безопасности

• 3D-очки можно использовать

только для просмотра 3D-

видеоизображений.

• Если вы ощущаете мерцание или

мигание света, выключите

освещение в комнате.

• Запрещается использование детьми

без присмотра взрослых.

• Соблюдайте осторожность, чтобы

при складывании дужек 3D-очков не

прищемить пальцы.

• Не роняйте и не модифицируйте эти

3D-очки.

• Если очки разбились, не допускайте

попадания осколков в рот или в

глаза.

Жидкокристаллический

проектор

ЖК-проектор создан с

использованием высокоточных

технологий. Однако, на экране ЖК-

проектора могут периодически

появляться мелкие черные и/или

яркие (красные, синие или зеленые)

точки. Этот эффект является

нормальным результатом

производственного процесса и не

свидетельствует о неисправности.

Кроме того, при использовании для

проецирования на один экран

нескольких ЖК-проекторов, даже

одной модели, цветопередача разных

проекторов может отличаться, так

как баланс цвета на них может быть

настроен по-разному.

О конденсации

При быстром изменении температуры

в помещении, в котором установлен

проектор, или при быстром

перемещении проектора из холодного

в теплое место внутри него может

образоваться конденсат. Так как

конденсат может привести к

неисправности, соблюдайте

осторожность при изменении

настроек температуры кондиционера.

При образовании конденсата перед

использованием проектора оставьте

его включенным приблизительно на

два часа.

Примечания по установке и эксплуатации

Не размещайте устройство в

следующих условиях, которые могут

привести к неисправности или

повреждению устройства.

Рядом со стенами

Для обеспечения производительности

и надежности устройства оставьте

место между стенами и устройством,

как показано на рисунке.

Помещение с плохой вентиляцией

Оставьте вокруг устройства

минимальное пространство в 30 см.

КОМПАНИЯ SONY НЕ НЕСЕТ

ОТВЕТСТВЕННОСТИ ЗА

КАКОЙ БЫ ТО НИ БЫЛО

УЩЕРБ, ВОЗНИКШИЙ

ВСЛЕДСТВИЕ

НЕСОБЛЮДЕНИЯ МЕР

ПРЕДОСТОРОЖНОСТИ ПРИ

ИСПОЛЬЗОВАНИИ

УСТРОЙСТВ ПЕРЕДАЧИ

ДАННЫХ, НЕИЗБЕЖНЫХ

УТЕЧЕК ИНФОРМАЦИИ,

СВЯЗАННЫХ СО

СПЕЦИФИКАЦИЯМИ

ПЕРЕДАЧИ ДАННЫХ, ИЛИ

ПРОБЛЕМ БЕЗОПАСНОСТИ

ЛЮБОГО РОДА.

Недопустимые варианты

установки

30 см

Жаркое и влажное помещение

Помещения, подверженные

воздействию потока холодного

или теплого воздуха из

кондиционера

Установка в таком месте может

привести к неисправности устройства

вследствие конденсации влаги или

повышения температуры.

Рядом с датчиком тепла или дыма

Это может привести к ложному

срабатыванию датчика.

Сильно запыленные или сильно

задымленные помещения

При использовании данного

устройства запрещается выполнять

следующие операции.

Блокировка вентиляционных

отверстий (впускные и

выпускные)

Наклон вперед/назад и вправо/

влево

Избегайте использования устройства

с наклоном под углом более 15

градусов.

Устанавливайте устройство только на

ровной поверхности или на потолке.

Установка устройства в таком месте

может привести к искажению цветов

или снижению надежности работы

лампы.

Если устройство наклонено вверх или

вниз, изображение на экране может

быть трапецеидальным.

Расположите устройство таким

образом, чтобы объектив находился

параллельно экрану.

Недопустимые условия

эксплуатации

Вентиляционные

отверстия (выпускные)

Вентиляционные

отверстия (впускные)

15° или

более

15° или

более

Установка устройства на большой

высоте над уровнем моря

При использовании устройства на

высоте 1500 м или выше установите

для параметра “Установки охлажд” в

меню “Настройка”

значение

“Высокий”. Если не установить этот

режим при использовании устройства

высоко над уровнем моря, это может

привести к неблагоприятным

последствиям, например к

уменьшению надежности некоторых

компонентов.

• Не пытайтесь установить проектор

на потолке или переместить его

самостоятельно. Обязательно

проконсультируйтесь с

квалифицированным персоналом

компании Sony, компетентным в

данном вопросе.

• Устанавливая устройство на

потолке, обязательно используйте

страховочный шнур или другие

средства для предотвращения

падения устройства. Доверьте

установку опытному специалисту по

монтажу.

Информация для дилеров

• Для установки проектора на потолке

необходимо использовать

кронштейн производства компании

Sony или аналогичное

рекомендованное крепление.

• При установке на потолок плотно

закрывайте крышку корпуса.

Меры предосторожности

при установке устройства

на потолке

15° или

более

15° или

более

15° или

более

Проверьте упаковку на наличие

следующих элементов.

• Пульт дистанционного управления

(1)

• Марганцевые батарейки размера

AA (R6) (2)

• Кабель переменного тока (1)

• Крышка объектива (1)

При покупке проектора крышка

объектива надета на объектив. Для

использования проектора снимите

крышку объектива.

• Краткое справочное руководство

(данное руководство) (1)

• Инструкция по эксплуатации

(компакт-диск) (1)

Для модели VPL-HW55ES также

имеются следующие элементы.

• 3D-очки (2)

• Чехол для 3D-очков (2)

• Кабель USB для зарядки (1,2 м) (2)

• Инструкция по эксплуатации 3D-

очков (1)

ОСТОРОЖНО

При неправильной замене элементов

питания возникает опасность взрыва.

Используйте для замены только

идентичные или эквивалентные

элементы питания, рекомендуемые

изготовителем.

При утилизации отработанных

элементов питания необходимо

следовать правилам, действующим в

соответствующем регионе или стране.

Установка батарей

К пульту дистанционного управления

прилагаются две батареи размера AA

(R6).

Чтобы избежать опасности взрыва,

используйте марганцевые или

щелочные батареи размера AA (R6).

Предупреждение относительно

использования пульта

дистанционного управления

• Бережно обращайтесь с пультом

дистанционного управления. Не

бросайте его, не наступайте на него

и не проливайте на него никакие

жидкости.

• Не оставляйте пульт

дистанционного управления вблизи

источников тепла или в месте,

подверженном прямому

воздействию солнечных лучей, или

во влажном помещении.

Подготовка Шаг 1.

Проверка аксессуаров из

комплекта поставки

Установка батарей в пульт

дистанционного

управления

Нажмите и сдвиньте,

чтобы открыть.

Вставьте батареи

стороной

Руководство можно открыть с

помощью компьютера, на котором

установлена программа Adobe

Reader.Программу Adobe Reader

можно бесплатно скачать с веб-сайта

Adobe.

1

Откройте файл index.html на

компакт-диске.

2

Выберите нужное руководство и

щелкните по нему.

В случае утери или повреждения

компакт-диска новый диск можно

приобрести у ближайшего дилера Sony

или в сервисном центре Sony.

Использование

руководства на компакт-

диске

Примечание

1

Расположите устройство так,

чтобы объектив находился

параллельно экрану.

2

После подключения кабеля

переменного тока к проектору

подключите кабель переменного

тока к сетевой розетке.

3

Нажмите переключатель

(ON/STANDBY), чтобы

включить проектор.

4

Нажмите кнопку PATTERN,

чтобы отобразить тестовый

сигнал для выполнения

регулировок.

Перемещайте оба диска

сдвига объектива, чтобы

отрегулировать положение

изображения.

Отрегулируйте размер

изображения с помощью

рычага увеличения.

Установка устройства Шаг 2.

Горит красным

цветом.

Верхняя часть устройства

Мигает зеленым

некоторое время

(десятки секунд),

затем горит зеленым.

Верхняя часть устройства

Регулировка вертикального

положения

Регулировка

горизонтального

положения

Рычаг увеличения

Отрегулируйте фокус с

помощью кольца

фокусировки.

Окно регулировки объектива

(тестовый образец)

Кольцо фокусировки

2.35:1

4:3

1.85:1

Пунктирные линии указывают на размеры

экрана каждого форматного соотношения.

Для получения дополнительной

информации см. раздел “Соединения

и подготовка” в документе

Инструкция по эксплуатации,

содержащемся на прилагаемом

компакт-диске.

При подключении выполните следующие действия.

• Выключите все оборудование перед выполнением любых подключений.

• Используйте соответствующий кабель для каждого соединения.

• Вставьте штекеры кабеля надлежащим образом; ненадежное соединение

штекеров может привести к неисправности или низкому качеству изображения.

При отсоединении кабеля тяните за штекер, а не за сам кабель.

• См. инструкции по эксплуатации подключенного оборудования.

Подключение оборудования с выходными разъемами HDMI

Подключение устройства Шаг 3.

Подключение к видеомагнитофону

Кабель HDMI (не прилагается)

: видеосигнал

Правая сторона проектора

Оборудование с

выходными

разъемами HDMI

К выходу HDMI

Аудио-/видеоусилитель с

разъемами входных/

выходных сигналов HDMI Динамики

При использовании кабеля HDMI используйте кабель

HDMI производства Sony или другой кабель с

логотипом HDMI.

Для получения дополнительной информации см.

раздел “Соединения и подготовка” в документе

Инструкция по эксплуатации, содержащемся на

прилагаемом компакт-диске.

Подключение оборудования с компонентными выходными

видеоразъемами

Компонентный видеокабель (не прилагается)

: видеосигнал

Оборудование с

компонентными выходными

видеоразъемами

Правая сторона проектора

Аудио-/видеоусилитель Динамики

Для получения дополнительной информации см.

раздел “Соединения и подготовка” в документе

Инструкция по эксплуатации, содержащемся на

прилагаемом компакт-диске.

Подключение к компьютеру

Кабель с 15-контактным разъемом HD-Dsub (не прилагается) или

кабель HDMI (не прилагается)

: видеосигнал

Правая сторона проектора

К выходу на монитор

Компьютер

При использовании кабеля HDMI используйте кабель HDMI

производства Sony или другой кабель с логотипом HDMI.

Для получения дополнительной информации см.

раздел “Соединения и подготовка” в документе

Инструкция по эксплуатации, содержащемся на

прилагаемом компакт-диске.

Можно использовать передатчик 3D-сигнала отдельно от данного устройства с

помощью дополнительного кабеля LAN (прямой).

Если при использовании присутствуют помехи постоянных определенных частот,

синхронизация сигнала 3D-изображения и 3D-очков может быть потеряна. В данном

случае используйте кабель LAN категории 7.

При просмотре 3D-изображений в среде с большим количеством помех используйте

внутренний передатчик.

Подключение к передатчику 3D-сигнала

Примечание

Правая сторона проектора

Передатчик 3D-сигнала

(не прилагается)

Подключение кабеля

: поток 3D-сигнала

Для получения дополнительной информации см.

раздел “Соединения и подготовка” в документе

Инструкция по эксплуатации, содержащемся на

прилагаемом компакт-диске.

Для отображения меню и других

экранных индикаторов можно

выбрать один из 16 языков. По

умолчанию установлен английский

язык. Для изменения текущего языка

меню выберите необходимый язык в

экране меню.

1

Нажмите кнопку MENU.

Появится меню.

2

Нажмите

, чтобы выбрать

меню Setup

, затем нажмите

или

Отобразятся настройки элементов

выбранного меню.

3

Нажмите

, чтобы выбрать

“Language”, затем нажмите

или .

4

Нажмите

, чтобы

выбрать язык, затем нажмите

Язык меню изменится на

выбранный язык.

Закрытие меню

Нажмите кнопку MENU.

Выбор языка меню Шаг 4.

1

Включите проектор и

оборудование, подключенное к

устройству.

2

Нажмите INPUT для

отображения панели входа на

экране.

3

Выберите оборудование, с

которого следует отображать

изображения.

Нажимайте повторно INPUT или

нажмите

(ввод) для

выбора оборудования, с которого

следует выполнять проецирование.

1

Нажмите переключатель

(ON/STANDBY).

На экране отобразится сообщение

“ПИТАНИЕ ВЫКЛ?”.

2

Нажмите переключатель

(ON/STANDBY) еще раз до

того, как сообщение исчезнет.

Индикатор ON/STANDBY будет

мигать зеленым, а вентилятор

продолжать работать для

внутреннего охлаждения. Сначала

индикатор ON/STANDBY мигает

быстро, в это время не удастся

зажечь лампу с помощью

переключателя

(ON/

STANDBY).

Вентилятор остановится, а

индикатор ON/STANDBY изменит

состояние, он перестанет мигать

зеленым и будет гореть красным.

Питание будет полностью отключено,

можно отсоединить кабель питания

переменного тока.

Никогда не отсоединяйте кабель

питания переменного тока, когда мигает

индикатор.

Можно отключить проектор, удерживая

переключатель

(ON/STANDBY)

около 1 секунды, не выполняя

вышеуказанные действия.

Проецирование Шаг 5.

Проецирование

изображения

Выключение питания

Пример: для просмотра изображения с

видеооборудования, подключенного к

разъему HDMI 1 данного устройства.

Примечание

Для получения дополнительной

информации см. раздел

“Проецирование” в документе

Инструкция по эксплуатации,

содержащемся на прилагаемом

компакт-диске.

Нажмите одну из кнопок

CALIBRATED PRESET.

Выбор режима просмотра изображений

Кнопки

CALIBRATED

PRESET

Позиции настроек

Описание

CINEMA FILM 1

Качество изображения, подходящее для

воспроизведения высокодинамичных и четких

изображений, типичных для позитивов.

CINEMA FILM 2

Качество изображения, подходящее для

воспроизведения насыщенных и цветных изображений,

типичных для кинотеатров.

REF

Настройка качества изображения, подходящая для

воспроизведения достоверного оригинального

изображения или отображения качества изображения

без каких-либо регулировок.

Качество изображения, подходящее для просмотра

телевизионных программ, спортивных мероприятий,

концертов и др.


Идеально подходит для проецирования фотоснимков,

снятых цифровой камерой.

GAME

Качество изображения, подходящее для игр с хорошо

модулированными цветами и малым временем

отклика.

BRT CINE

Качество изображения, подходящее для просмотра

фильмов в условиях яркого освещения, например в

гостиной.

BRT TV

Качество изображения, подходящее для просмотра

телевизионных программ, спортивных мероприятий,

концертов и других видеоизображений в условиях

яркого освещения, например в гостиной.

USER

Настройка качества изображения в соответствии с

личными предпочтениями и сохранение настройки.

Заводская настройка по умолчанию такая же, как и для

режима “REF”.

Для получения дополнительной информации см.

раздел “Проецирование” в документе

Инструкция по эксплуатации, содержащемся на

прилагаемом компакт-диске.

Индикатор ON/STANDBY или LAMP/COVER загорается или мигает в случае

неисправности проектора.

Если начинает мигать предупреждающий индикатор, отличный от вышеуказанных, и

симптомы остаются даже после выполнения вышеуказанных действий, обратитесь к

квалифицированному персоналу Sony.

Устранение ошибок

Предупреждающие индикаторы

Симптом

Вероятная причина и метод устранения

LAMP/COVER мигает

красным. (Мигает

сериями по 2 вспышки)

Плотно закройте крышку лампы, затем надежно

затяните винты.

Надежно закройте держатель фильтра.

LAMP/COVER мигает

красным. (Мигает

сериями по 3 вспышки)

Подошел конец срока службы лампы. Замените лампу.

Высокая температура лампы. Подождите, пока лампа

остынет, и включите снова.

ON/STANDBY мигает

красным. (Мигает

сериями по 4 вспышки)

Вентилятор вышел из строя. Обратитесь к

квалифицированному персоналу Sony.

ON/STANDBY мигает

красным. (Мигает

сериями по 2 вспышки)

Необычно высокая внутренняя температура.

Убедитесь, что ничто не блокирует вентиляционные

отверстия и проектор не используется высоко над

уровнем моря.

ON/STANDBY мигает

красным. (Мигает

сериями по 6 вспышек)

Нажмите переключатель

(ON/STANDBY), чтобы

включить проектор. Если питание не включено,

отключите кабель питания переменного тока, затем

убедитесь, что индикатор ON/STANDBY выключен.

После 10 секунд заново подключите кабель питания

переменного тока и включите питание снова. Если

индикатор все еще горит, электрическая система

неисправна. Обратитесь к квалифицированному

персоналу Sony.

Примечание

Индикатор ON/STANDBY

Индикатор LAMP/COVER

При возникновении каких-либо проблем или

отображении сообщения об ошибке на экране см.

раздел “Поиск и устранение неисправностей” в

документе Инструкция по эксплуатации,

содержащемся на прилагаемом компакт-диске.

Потребуются следующие

инструменты:

•

Лампа проектора LMP-H202

(дополнительно)

•

Стандартная крестообразная

отвертка

•

Ткань (для защиты от царапин)

Лампа, используемая в качестве

источника питания, имеет

определенный срок службы. Если

лампа тускнеет, баланс цвета

становится странным или на экране

отображается сообщение “Замените,

пожалуйста, лампу/фильтр.”, подошел

конец срока службы лампы.

Незамедлительно

замените лампу на

новую.

В качестве запасной используйте

лампу проектора LMP-H202.

Воздушный фильтр прилагается к

лампе проектора LMP-H202. В случае

замены лампы необходимо также

заменить воздушный фильтр.

При каждой замене лампы

обязательно заменяйте воздушный

фильтр на новый. Также очистите

вентиляционные отверстия

(впускные).

• После выключения проектора с

помощью переключателя

(ON/

STANDBY) лампа остается горячей.

Касание лампы может привести к

ожогу пальцев. Перед заменой лампы

подождите как минимум 1 час, чтобы

дать лампе остыть.

• Не прикасайтесь к поверхности

объектива. При касании сотрите

отпечатки пальцев мягкой тканью.

• Соблюдайте особую осторожность

при замене лампы, если проектор

установлен на потолке.

• При извлечении лампы удерживайте

ее в горизонтальном положении, а

затем поднимите прямо вверх. Не

наклоняйте лампу. Если во время

извлечения лампы под наклоном

лампа разобьется, разлетающиеся

осколки могут причинить травму.

• При замене воздушного фильтра

следите за тем, чтобы в проектор не

попала пыль.

• Замена фильтра является крайне

важной процедурой для поддержания

высокой производительности

проектора и предотвращения его

неисправности. При появлении

предупреждающего сообщения о

замене воздушного фильтра замените

воздушный фильтр немедленно.

1

Выключите питание проектора и

вытащите из розетки вилку

кабеля питания переменного

тока.

2

При установке проектора на

плоской поверхности, например

на столе и т. д., положите ткань

во избежание появления царапин

на поверхности. Переверните

проектор, как показано на

следующем рисунке, и положите

его на ткань.

Техническое обслуживание

Замена лампы

Осторожно

• Если лампа повреждена, осколки

лампы могут разлететься, если не

перевернуть проектор. Это может

стать причиной травмы.

• Убедитесь, что проектор

расположен на устойчивой

поверхности.

3

Ослабьте винт на крышке лампы

крестообразной отверткой,

затем откройте крышку лампы.

4

Ослабьте 3 винта на лампе

крестообразной отверткой.

Удерживая зажим, извлеките

лампу без перекоса.

5

Удерживая зажим новой лампы,

плотно вставьте ее до конца, а

затем затяните 3 винта.

Соблюдайте осторожность, не

прикасайтесь к оптическому блоку

внутри устройства.

6

Закройте крышку лампы, затем

затяните винты.

Примечания

Примечание

7

Снимите держатель фильтра.

8

Извлеките воздушный фильтр.

9

Установите новый воздушный

фильтр так, чтобы он входил во

все зубцы (10 положений) на

держателе фильтра.

Установите воздушный фильтр,

выравнивая его по форме держателя

фильтра.

Кроме того, не прикасайтесь к

вентилятору после извлечения

воздушного фильтра,

установленного глубоко в

проекторе.

10

Прикрепите держатель

фильтра.

Проектор не включится, пока не

будет надежно закрыт держатель

фильтра.

11

Сотрите пыль с вентиляционных

отверстий (впускные) мягкой

тканью.

12

Верните проектор в его

оригинальное положение.

13

Включите проектор, затем

выберите требуемый элемент в

меню “Настройка”

Отобразится следующий экран.

Совет

Если для параметра “Блок.

Настроек” выбрано значение

“Уровень B”, установите значение

“Выкл” один раз.

14

Выберите “Да”.

Примечание

Зубцы

Примечание

Вентиляционные отверстия (впускные)

Не засовывайте руки внутрь паза,

служащего для замены лампы, и не

допускайте попадания в паз жидкостей

или инородных предметов, чтобы

исключить риск возгорания и

поражения электрическим током.

• Используйте лампу проектора

LMP-H202 для замены. Использование

ламп, отличных от LMP-H202, может

привести к неисправности проектора.

• Выключите проектор и отсоедините

кабель питания перед заменой лампы,

а затем убедитесь, что индикатор ON/

STANDBY не горит.

• Проектор не включится, пока лампа

не будет надежно установлена.

• Проектор не включится, пока не будет

надежно закрыта крышка лампы.

• Для отмены отображения сообщения

на экране нажмите любую кнопку на

пульте дистанционного управления

или на панели управления проектора.

При появлении на экране сообщения

“Очистите, пожалуйста, фильтр.”

необходимо очистить воздушный

фильтр.

Воздушный фильтр следует очищать

каждые 1500 часов. Это значение

зависит от окружающей среды и

способа эксплуатации проектора. 1500

часов — приблизительная цифра.

После промывки слабым раствором

очищающего средства высушите

воздушный фильтр в затемненном

месте.

• При очистке воздушного фильтра

постарайтесь его не повредить.

Для получения дополнительной

информации об установке и

извлечении воздушного фильтра см.

раздел “Замена лампы”, шаги 7–10.

(стр. 22)

• При замене воздушного фильтра

следите за тем, чтобы в проектор не

попала пыль.

• Очистка фильтра является крайне

важной процедурой для поддержания

высокой производительности

проектора и предотвращения его

неисправности. При появлении

предупреждающего сообщения об

очистке воздушного фильтра очистите

воздушный фильтр немедленно.

Осторожно

Примечания

Примечание

Лампа содержит ртуть. Правила

утилизации использованных

люминесцентных ламп зависят от

места проживания. Следуйте

политике утилизации отходов,

применяемой в области

проживания.

Очистка воздушного

фильтра

Примечания

Top 10 manuals

100.00

NZXT HALE90 1000W

99.99

Samsung SM-R380

99.97

AEG BSB 18C

99.97

Dell 2700W

99.97

Smeg KSEC70X

99.96

Beurer HDE 40

99.96

Pyramida KH 50 v.2

99.96

MSI CSM-H81M-P32

99.96

AEG HR 5627

99.95

Melissa 640-048

To the rating of instructions and manuals →

Additional manuals

Sony Bravia KDL-32D3010

Danfoss CCR3 Controller

Dell Precision 490 Desktop

GermanMAESTRO CC 6808

Sony VPL-HW55ES: Cleaning the Air Filter

Cleaning the Air Filter: Sony VPL-HW55ES

Table of contents

A propos du Guide de référence rapide

Etape 1 Etape 2 Etape 3 Etape 4 Etape 5

AVERTISSEMENT

Précautions

Remarques sur l’installation et l’utilisation

1

2

Préparation Etape 1

1

2

3

4

Installation de l’appareil Etape 2

Raccordement de l’appareil

Etape 3

1

2

3

4

Sélection de la langue du menu Etape 4

1

2

3

1

2

Projection Etape 5

Gestion des erreurs

1

2

Entretien

3

4

5

6

7

8

9

10

11

12

13

14

Acerca del Manual de referencia rápida

Paso 1 Paso 2 Paso 3 Paso 4 Paso 5

ADVERTENCIA

Precauciones

Notas sobre la instalación y el uso

1

2

Preparación Paso 1

1

2

3

4

Instalación de la unidad Paso 2

Conexión de la unidad Paso 3

1

2

3

4

Selección del idioma del menú Paso 4

1

2

3

1

2

Proyección Paso 5

Gestión de errores

1

2

Mantenimiento

3

4

5

6

7

8
