3-294-581-13(1)
DIGITAL MEDIA
PORT Adapter
GB Operating Instructions
IT Istruzioni per l’uso
GB
FR Mode d’emploi
SE Bruksanvisning
FR
ES Manual de instrucciones
PL Instrukcja obsługi
ES
DE Bedienungsanleitung
RU Инструкция по
эксплуатации
NL Gebruiksaanwijzing
DE
UA Інструкція з
користування
NL
IT
TDM-MP10
SE
PL
RU
UA
©2008 Sony Corporation
– Increase the separation between the
equipment and receiver.
WARNING
– Connect the equipment into an outlet
on a circuit different from that to
Do not install the appliance in a
which the receiver is connected.
confined space, such as a bookcase or
– Consult the dealer or an experienced
built-in cabinet.
radio/TV technician for help.
The nameplate is located on the bottom
exterior.
CAUTION
Install this system so that the power
You are cautioned that any changes or
cord can be unplugged from the wall
modifications not expressly approved in
socket immediately in the event of
this manual could void your authority to
trouble.
operate this equipment.
Notice for the customers in the
Notice for the customers in
U.S.A.
Canada
The following FCC statement applies
This class B digital apparatus complies
only to the version of this model
with Canadian ICES-003.
manufactured for sale in the USA.
For the customers in Europe
Other versions may not comply with
The validity of the CE
FCC technical regulations.
marking is restricted to
WARNING
only those countries
This equipment has been tested and
where it is legally
enforced, mainly in the countries EEA
found to comply with the limits for a
(European Economic Area).
Class B digital device, pursuant to Part
15 of the FCC Rules. These limits are
The manufacturer of this product is
designed to provide reasonable
Sony Corporation, 1-7-1 Konan
protection against harmful interference
Minato-ku Tokyo, 108-0075 Japan.
in a residential installation. This
The Authorized Representative for
equipment generates, uses, and can
EMC and product safety is Sony
radiate radio frequency energy and, if
Deutschland GmbH, Hedelfinger
not installed and used in accordance
Strasse 61, 70327 Stuttgart, Germany.
with the instructions, may cause
For any service or guarantee matters
harmful interference to radio
please refer to the addresses given in
communications. However, there is no
separate service or guarantee
guarantee that interference will not
documents.
occur in a particular installation. If this
equipment does cause harmful
interference to radio or television
reception, which can be determined by
turning the equipment off and on, the
user is encouraged to try to correct the
interference by one or more of the
following measures:
– Reorient or relocate the receiving
antenna.
GB
2
Disposal of Old
Electrical &
Compatible Sony Ericsson
Electronic
mobile phones
Equipment
Check the website below for
(Applicable in
information on Sony Ericsson
the European
mobile phones that are compatible
Union and
with this unit. Update your mobile
other European countries with
phone to use the latest software
separate collection systems)
before you use it.
This symbol on the product or on its
packaging indicates that this product
For customers in the U.S.A.:
shall not be treated as household waste.
< http://www.sony.com/support >
Instead it shall be handed over to the
For customers in Canada:
applicable collection point for the
< http://www.sony.ca/
recycling of electrical and electronic
ElectronicsSupport >
equipment. By ensuring this product is
For customers in Europe:
disposed of correctly, you will help
< http://support.sony-europe.com >
prevent potential negative
For customers in Asia and Oceania:
consequences for the environment and
< http://www.sony-asia.com/
human health, which could otherwise
support >
be caused by inappropriate waste
For customers in Latin America:
handling of this product. The recycling
< http://www.sony-latin.com/
of materials will help to conserve
index.crp >
natural resources. For more detailed
GB
information about recycling of this
Notes
product, please contact your local Civic
• This unit is designed for Sony
Office, your household waste disposal
Ericsson mobile phone only. You can
service or the shop where you
not connect any other mobile phones.
purchased the product.
• Sony cannot accept responsibility in
the event that data recorded to mobile
On copyrights
phone is lost or damaged when using
• All other trademarks and registered
a mobile phone connected to this unit.
trademarks are of their respective
• This product has been designed
holders. In this manual, ™ and ®
specifically to work with Sony
marks are not specified.
Ericsson mobile phones that have
• The Bluetooth word mark and logos
Fast port.
are owned by the Bluetooth SIG, Inc.
• Hereafter in this manual, Sony
and any use of such marks by Sony
Ericsson mobile phones are referred
Corporation is under license.
to simply as “mobile phone”.
GB
3
Table of Contents
Overview...............................5
Getting Started
1: Checking supplied items...6
2: List of parts locations........6
3: Installing the
TDM-MP10 .......................7
Controlling the mobile
phone
Performing
basic operations................10
Additional Information
Troubleshooting ..................11
Precautions ..........................12
Specifications......................13
GB
4
Overview
You can enjoy Sony Ericsson mobile phone audio content by connecting
this unit to an AV system with a DIGITAL MEDIA PORT interface (Sony
DAV series, etc.).
• You can operate your mobile phone by its control buttons, the control
buttons of the AV system, and the remote supplied with the AV system
(page 10).
• You can also use this unit as a battery charger (page 9).
mobile phone and
AV system (Sony DAV
TDM-MP10
series, STR series, etc.)
Notes
• DIGITAL MEDIA PORT is occasionally abbreviated as DMPORT.
• TDM-MP10 does not support video output. Even if your mobile phone has video/
photo capability, you cannot view video or photo contents on the TV or other video
devices.
• You cannot listen to FM radio on your mobile phone using the TDM-MP10, even
if the mobile phone has an FM radio feature.
• Make sure to turn off the Bluetooth™ function of the mobile phone before placing
the mobile phone on the TDM-MP10.
GB
5
Getting Started
1: Checking supplied items
Unit (1)
Operating Instructions (1)
Padding stickers (3 mm thick (2)/ 6 mm thick (2)) (page 8)
2: List of parts locations
1 DIGITAL MEDIA PORT cable (page 7)
2 Connector (page 8)
3 Power indicator:
• Lights up in green while the power is supplied (page 9).
• Flashes when the remote is operated.
GB
6
3: Installing the TDM-MP10
Connect and position the TDM-MP10 as illustrated below.
DIGITAL MEDIA
PORT cable
DMPORT
AV system (Sony DAV
TDM-MP10
series, STR series, etc.)
Note
This unit turns on/off automatically whenever the connected AV system (DAV
series, etc.) turns on/off.
To connect/disconnect
Connecting
the unit
1 Connect the DIGITAL MEDIA
PORT cable of this unit to the
DMPORT
To DMPORT jack
DIGITAL MEDIA PORT jack of
Connect the cable
an AV system (DAV series,
so that both f
etc.). Make sure the AV system
marks are aligned.
is turned off before connecting.
2 Turn on the AV system with a
DIGITAL MEDIA PORT jack
To remove the DIGITAL MEDIA PORT
connected to this unit, and
cable from the DMPORT jack, press
both side buttons.
select the DIGITAL MEDIA
PORT function.
Disconnecting
Before disconnecting, turn off the
AV system.
continued
GB
7

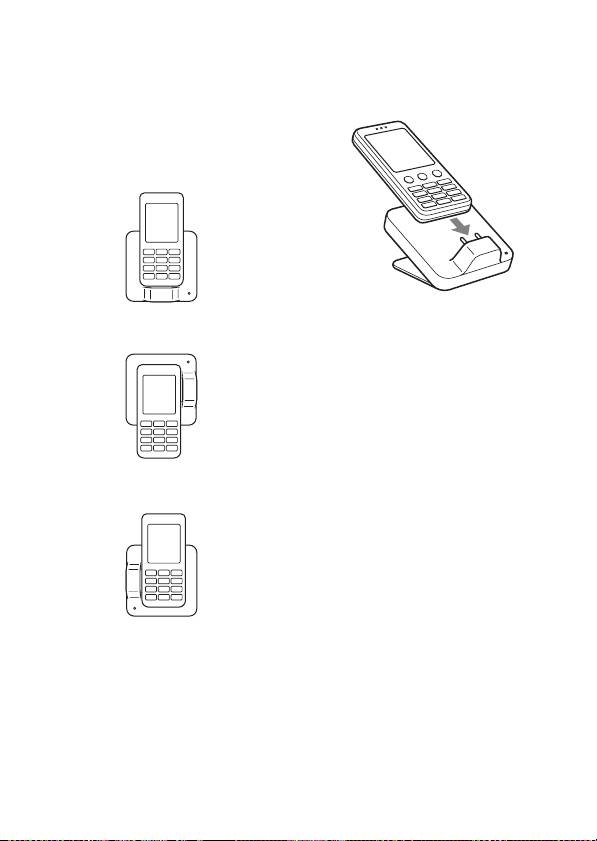

To adjust the unit’s
To put the mobile phone
connector position
into the unit’s connector
This unit can be rotated 90 degrees
Put the mobile phone into the
to the left or right according to the
unit’s connector.
position of the connector on the
mobile phone.
For a mobile phone with the
connector on the bottom
Tip
For a mobile phone with the
connector on the right side
Depending on the type of mobile phone,
there may be a gap between the back of
the mobile phone and the unit. If this
gap is large and the mobile phone is
unstable, use the supplied padding
stickers to fill the gap.
Notes
• When placing or removing the mobile
phone, do not twist or sway the
For a mobile phone with the
mobile phone, keeping it aligned with
connector on the left side
the unit, to prevent connector
damage.
• Do not carry the unit with a mobile
phone set on the connector. Doing so
may cause a malfunction.
• When placing or removing the mobile
phone, brace the unit with one hand
and take care not to press the controls
of the mobile phone by mistake.
Note
• When placing the mobile phone,
Do not excessively rotate the unit.
pause playback.
Doing so may damage the unit.
GB
8
To use the unit as a
battery charger
You can use the unit as a battery
charger. While the power indicator
lights up, the battery is charging.
The charging status appears in the
mobile phone display. For details,
see the user’s guide of your mobile
phone.
GB
9
• Depending on the connected AV
system or mobile phone, operational
procedures or buttons may differ or
Controlling the mobile
not work.
phone
• To change the volume level, use the
volume controls on the connected AV
system or the remote, and not those on
Performing basic
the mobile phone.
operations
• It may take time to start playback
depending on the contents.
• The indicator on the unit flashes when
You can operate your mobile
the unit is receiving a remote
phone by its control buttons, the
operation signal. This is not a
control buttons of a connected AV
malfunction.
• When listening to music on the
system with a DIGITAL MEDIA
mobile phone with headphones after
PORT interface (Sony DAV
using this unit, be sure to check the
series, etc.), and the remote
volume before playback.
supplied with the AV system.
• If you receive a call during playback,
playback will pause and you can take
Notes
an incoming call.
• To use a mobile phone, refer to the
user’s guide of your mobile phone.
• Before disconnecting the mobile
phone, pause playback.
Basic Operations
The following operations are
available with the AV system or
the remote.
Press To
N Start play.
X Pause play.
x Stop play.
./> Skip to the next
(previous) track.
m/M Fast- forward (fast-
rewind) play.
VOLUME +/– Adjust the volume
level.
Notes
• Point the remote at the AV system.
GB
10
The mobile phone screen turns
off.
Additional Information
• The mobile phone backlight
automatically turns off after a
Troubleshooting
certain amount of time has
passed. To turn on the backlight,
press any button on the mobile
Should you encounter a problem
phone that is not related to
with your unit, find your problem
music playback operation.
in the troubleshooting checklist
below and take the indicated
Video/photo image from the
mobile phone does not appear on
corrective action. If the problem
the TV screen.
persists, contact your Sony dealer.
• The unit does not support video
Note that if service personnel
output. Even if your mobile
changes some parts during repair,
phone has video/photo
these parts may be retained.
capability, you cannot view
When bringing the system in for
video or photo content on the
repairs, be sure to bring in the
TV or other video devices.
entire system.
There is no sound.
This product is a system product,
• Check the connections.
and the entire system is needed to
• Make sure the unit is securely
determine the location requiring
connected.
repair.
• Make sure the mobile phone* is
The remote does not function.
securely connected.
• Remove any obstacles.
• Make sure the mobile phone* is
• Point the remote at the AV
playing music.
system (DAV series, etc.)’s
• It may take time to start
sensor.
playback depending on the
• The distance between the
contents.
remote and the AV system is too
• Disconnect any Bluetooth
far.
device (headset, etc.) that is
• Replace the battery.
being used with the mobile
• Make sure the mobile phone* is
phone.
securely connected.
• Start up the music player of the
• Select the DMPORT function
mobile phone.
on the AV system.
There is severe hum or noise.
• Turn on and off the AV system.
• Move the unit away from the
• Start up the music player of the
source of noise.
mobile phone.
continued
GB
11
The sound is distorted.
• Reduce the volume of the
Precautions
connected AV system.
• Set the equalizer setting of the
On safety
mobile phone to OFF.
Should any solid object or liquid
fall into the system, unplug the
* See “Compatible Sony Ericsson
system and have it checked by
mobile phones” (page 3).
qualified personnel before
operating it any further.
On placement
• Do not place the unit in an
inclined position.
• Do not place the unit in
locations where it is;
– Extremely hot or cold
– Dusty or dirty
– Very humid
– Subject to vibrations
– Subject to direct sunlight.
• Use caution when placing the
unit on surfaces that have been
specially treated (with wax, oil,
polish, etc.) as staining or
discoloration of the surface may
result.
On heat buildup
• Although the unit heats up
during operation, this is not a
malfunction.
• Place the unit in a location with
adequate ventilation to prevent
heat buildup in the unit.
If you have any questions or
problems concerning your unit,
please consult your nearest Sony
dealer.
GB
12
Cleaning the unit
Clean the unit with a soft cloth
Specifications
slightly moistened with mild
detergent solution. Do not use any
General
type of abrasive pad, scouring
Power requirements:
powder or solvent such as thinner,
DC 5 V, 0.7 A (via
benzine or alcohol.
DIGITAL MEDIA
PORT)
Dimensions (w/d/h):
Approx. 80 × 90 ×
58 mm (3
1
/
4
×
3
5
/
8
× 2
3
/
8
inch)
Mass: Approx. 230 g
(8.1 oz) (includes
cable)
Cable length: Approx. 1.5 m
(5 ft)
Operating temperature:
10ºC to 35ºC (50ºF
to 95ºF)
Design and specifications are subject
to change without notice.
GB
13
Pour les clients en Europe
La validité de la marque
AVERTISSEMENT
CE est limitée aux pays où
elle est légalement en
N’installez pas l’appareil dans un
application, notamment
espace confiné comme dans une
dans les pays de l’EEE (Espace
bibliothèque ou un meuble encastré.
économique européen).
La plaque signalétique se trouve sur le
dessous, à l’extérieur de l’appareil.
Le fabricant de ce produit est Sony
Installez le système de façon à pouvoir
Corporation, 1-7-1 Konan Minato-ku
débrancher immédiatement le cordon
Tokyo, 108-0075 Japon.
d’alimentation (cordon secteur) de la
Le représentant autorisé pour les
prise murale en cas de problème.
questions de compatibilité
électromagnétique (EMC) et la sécurité
AVERTISSEMENT POUR LES
UTILISATEURS AU CANADA
des produits est Sony Deutschland
GmbH, Hedelfinger Strasse 61, 70327
Cet appareil numérique de la classe B
Stuttgart, Allemagne. Pour toute
est conforme à la norme NMB-003 du
question relative au SAV ou à la
Canada.
garantie, merci de bien vouloir vous
référer aux coordonnées contenues dans
les documents relatifs au SAV ou la
garantie.
FR
2
Traitement des
appareils
Téléphones portables Sony
électriques et
Ericsson compatibles
électroniques en fin
Consultez le site Web suivant pour
de vie (Applicable
en savoir plus sur la compatibilité
dans les pays de
des téléphones portables Sony
l’Union Européenne
Ericsson avec cette unité. Mettez
et aux autres pays européens
votre téléphone portable à jour avant
disposant de systèmes de
de l’utiliser afin de profiter du tout
collecte sélective)
dernier logiciel.
Ce symbole, apposé sur le produit ou
sur son emballage, indique que ce
Pour les clients aux Etats-Unis :
produit ne doit pas être traité avec les
< http://www.sony.com/support >
déchets ménagers. Il doit être remis à un
Pour les clients au Canada :
point de collecte approprié pour le
< http://www.sony.ca/
recyclage des équipements électriques
ElectronicsSupport >
et électroniques. En s’assurant que ce
Pour les clients en Europe :
produit est bien mis au rebut de manière
< http://support.sony-europe.com >
appropriée, vous aiderez à prévenir les
Pour les clients en Asie et en
conséquences négatives potentielles
Océanie :
pour l’environnement et la santé
< http://www.sony-asia.com/
humaine. Le recyclage des matériaux
support >
aidera à préserver les ressources
Pour les clients en Amérique
naturelles. Pour toute information
Latine :
supplémentaire au sujet du recyclage de
< http://www.sony-latin.com/
ce produit, vous pouvez contacter votre
index.crp >
municipalité, votre déchetterie ou le
FR
magasin où vous avez acheté le produit.
Remarques
• Cette unité est conçue exclusivement
Sur les droits d’auteur
pour les téléphones portables Sony
• Toutes les autres marques et marques
Ericsson. Vous ne pouvez pas
déposées appartiennent à leurs
raccorder d’autres téléphones
détenteurs respectifs. Dans ce mode
portables.
d’emploi, les sigles ™ et ® ne sont
• Sony n’assume aucune responsabilité
pas spécifiés.
en cas de perte ou d’altération des
• La marque Bluetooth et les logos
données enregistrées sur le téléphone
appartiennent à Bluetooth SIG, Inc. et
portable, alors qu’un téléphone
sont utilisés sous licence uniquement
portable est raccordé à cette unité.
par Sony Corporation.
• Ce produit a été conçu
spécifiquement pour fonctionner avec
des téléphones portables Sony
Ericsson équipés de « Fast port ».
• Ci-après dans ce mode d’emploi, les
téléphones portables Sony Ericsson
sont appelés simplement « téléphone
portable ».
FR
3
Table des matières
Aperçu...................................5
Mise en service
1 : Vérification des pièces
fournies ..............................6
2 : Liste des emplacements des
pièces .................................6
3 : Installation du
TDM-MP10 .......................7
Commande du
téléphone portable
Opérations de base ..............10
Informations
supplémentaires
Dépannage...........................11
Précautions ..........................12
Spécifications......................13
FR
4
Aperçu
Vous pouvez bénéficier du contenu audio d’un téléphone portable Sony
Ericsson en raccordant cette unité à un système AV à l’aide d’une interface
DIGITAL MEDIA PORT (série DAV Sony, etc.).
• Vous pouvez actionner votre téléphone portable au moyen de ses touches
de commande, des touches de commande du système AV et de la
télécommande fournie avec le système AV (page 10).
• Vous pouvez également utiliser cette unité comme chargeur de batterie
(page 9).
téléphone portable et
Système AV (Série DAV,
TDM-MP10
série STR Sony, etc.)
Remarques
• Occasionnellement, l’abréviation DMPORT est utilisée pour désigner DIGITAL
MEDIA PORT.
• TDM-MP10 ne prend pas en charge la sortie vidéo. Même si votre téléphone
portable comporte des fonctions vidéo/photo, vous ne pouvez pas visualiser un
contenu vidéo ou photo sur un téléviseur ou un autre appareil vidéo.
• Vous ne pouvez pas écouter la radio FM sur votre téléphone portable au moyen du
TDM-MP10, même si le téléphone portable dispose d’une fonction radio FM.
• Pensez à éteindre la fonction Bluetooth™ de votre téléphone portable avant de le
placer sur le TDM-MP10.
FR
5
Mise en service
1 : Vérification des pièces fournies
Unité (1)
Mode d’emploi (1)
Autocollants rembourrés (3 mm d’épaisseur (2)/ 6 mm d’épaisseur (2))
(page 8)
2 : Liste des emplacements des pièces
1 Câble DIGITAL MEDIA PORT (page 7)
2 Connecteur (page 8)
3 Témoin d’alimentation :
• S’allume en vert lorsque l’unité est sous tension (page 9).
• Clignote lorsque la télécommande est opérée.
FR
6
3 : Installation du TDM-MP10
Connectez et positionnez le TDM-MP10 comme illustré ci-dessous.
Câble DIGITAL
MEDIA PORT
DMPORT
Système AV (Série DAV,
TDM-MP10
série STR Sony, etc.)
Remarque
Cette unité se met automatiquement sous/hors tension chaque fois que le système AV
connecté (série DAV, etc.) se met sous/hors tension.
Pour connecter/
Connexion
déconnecter l’unité
1 Connectez le câble DIGITAL
MEDIA PORT de cette unité à
DMPORT
Vers prise DMPORT
la prise DIGITAL MEDIA PORT
Connectez le câble
d’un système AV (série DAV,
de sorte que les
etc.). Veillez à ce que le
deux marques f
soient alignées.
système AV soit hors tension
avant d’effectuer la connexion.
2 Mettez le système AV sous
Pour retirer le câble DIGITAL MEDIA
tension avec une prise
PORT de la prise DMPORT, appuyez
sur les boutons des deux côtés.
DIGITAL MEDIA PORT
connectée à cette unité, puis
sélectionnez la fonction
DIGITAL MEDIA PORT.
Déconnexion
Avant la déconnexion, mettez le
système AV hors tension.
Suite
FR
7
Pour ajuster la position
Pour placer le téléphone
du connecteur de l’unité
portable dans le
Cette unité peut être pivotée de 90
connecteur de l’unité
degrés à gauche ou à droite selon la
Placez le téléphone portable dans
position du connecteur sur le
le connecteur de l’unité.
téléphone portable.
Pour un téléphone portable
avec le connecteur sur la partie
inférieure
Pour un téléphone portable
Astuce
avec le connecteur sur le côté
Selon le modèle de téléphone portable,
droit
il peut y avoir un écart entre le dos du
téléphone portable et l’unité. Si cet
écart est important et que le téléphone
portable est instable, utilisez les
autocollants rembourrés fournis pour
combler l’écart.
Remarques
• Lorsque vous placez ou retirez le
téléphone portable, ne tournez ni ne
Pour un téléphone portable
avec le connecteur sur le côté
faites osciller le téléphone portable et
gauche
maintenez-le aligné avec l’unité afin
d’éviter d’endommager le
connecteur.
• Ne transportez pas l’unité si un
téléphone portable est placé sur le
connecteur. Cela risque de provoquer
un dysfonctionnement.
• Lorsque vous placez ou retirez le
téléphone portable, maintenez l’unité
Remarque
d’une main et veillez à ne pas appuyer
par inadvertance sur les commandes
Ne faites pas trop pivoter l’unité. Vous
du téléphone portable.
pourriez endommager l’unité.
• Lorsque vous placez le téléphone
portable, suspendez la lecture.
FR
8
