Yamaha NS-PA120: Conexión de los altavoces

Conexión de los altavoces

Precaución: Asegúrese de que los cables de alimentación de su componentes de AV están desconectados de las tomas

de corriente de la pared antes de efectuar alguna conexión.

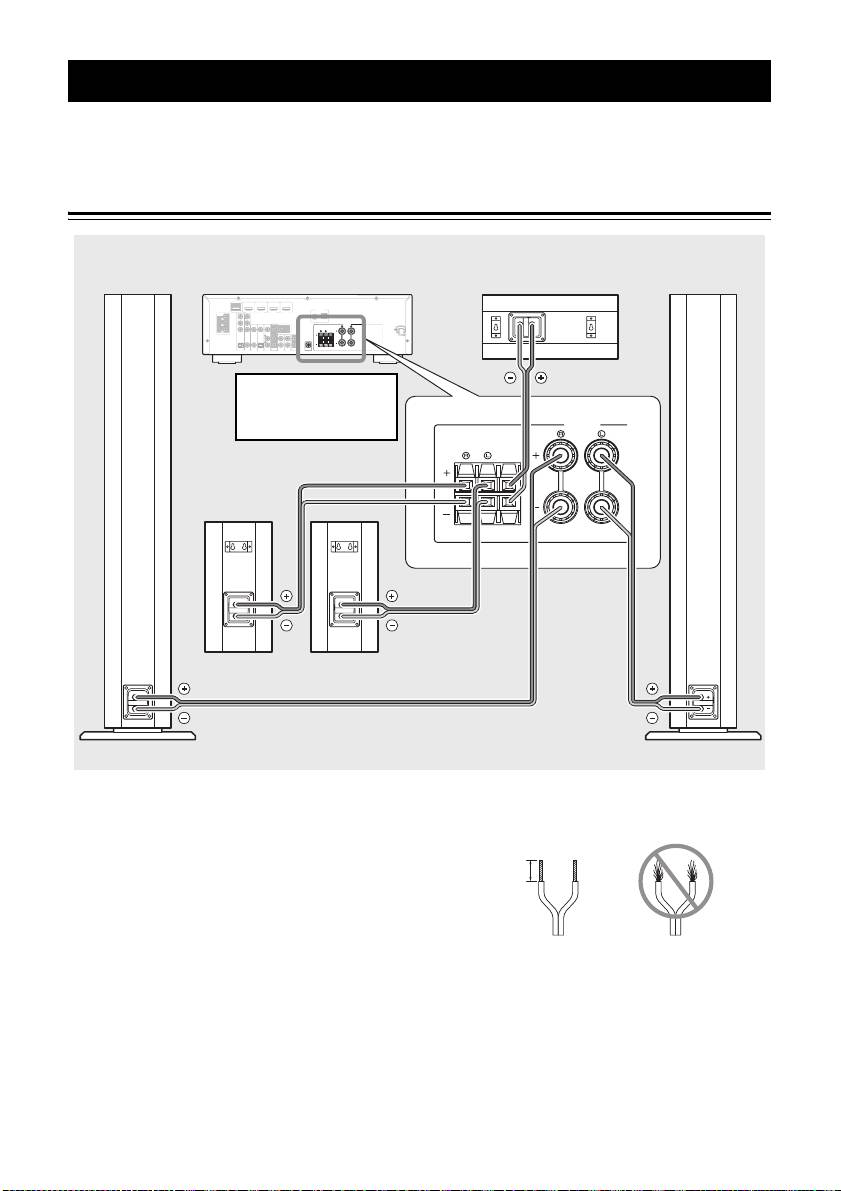

Esquema de conexiones

Altavoz delantero

Altavoz delantero

Derecho Izquierdo

Amplificador

Altavoz central

HDMI

OUT

(

HDMI 1

BD/DVD

)

HDMI 2 HDMI 3

HDMI 4

ANTENNA

COMPONENT

VIDEO

AV 1

AV 2

AV 3

AV 4

AV 5

FM

AUDIO 1

GND

AM

AUDIO 2

P

R

P

R

P

B

P

B

SPEAKERS

SURROUND

MONITOR OUT

Y

COMPONENT

Y

CENTER

FRONT

VIDEO

VIDEO

MONITOR OUT

OPTICAL

COAXIAL

COAXIAL

(

CD

)

(

OPTICAL

TV

)

AV

OUT

AUDIO

OUT

SUBWOOFER

Nota: La distribución exacta

de los terminales para los

altavoces depende de su

amplificador.

SPEAKERS

FRONT

SURROUND

CENTER

Derecho Izquierdo

Altavoces surround

■ Preparación de los cables de los

3 Trence bien los cables pelados para que los

filamentos individuales no se separen.

altavoces

Una vez haya ubicado los altavoces, corte el cable de 24,5

metros en cinco partes para conectar los altavoces

15 mm

delanteros derecho e izquierdo, el altavoz central y los

altavoces surround derecho e izquierdo.

1 Corte el cable para altavoces que se suministra

Correcto Incorrecto

con la longitud adecuada para cada altavoz.

Notas

2 Pele unos 15 mm del aislamiento del extremo de

cada cable para altavoces.

• El cable de los altavoces debe ser lo más corto posible.

No ate ni enrolle los cables excesivamente.

• Procure no lesionarse cuando prepare los cables de

altavoz.

5 Es
