Yamaha AX-397: WIEDERGABE UND AUFNAHME

WIEDERGABE UND AUFNAHME

11

BETRIEBE

De

utsc

h

Falls nur bei dem Modell die TAPE MONITOR-Anzeige auf der

Frontblende aufleuchtet, während Sie eine Signalquelle hören,

drücken Sie TAPE MONITOR auf der Frontblende, um die TAPE

MONITOR-Funktion auszuschalten (als Ergebniss erlischt die

TAPE MONITOR-Anzeige).

1

Drehen Sie den VOLUME-Regler auf der

Frontblende bis zum Anschlag gegen den

Uhrzeigersinn.

2

Drücken Sie POWER auf der Frontblende

hinein in die ON Position.

3

Drehen Sie den INPUT-Wahlschalter auf der

Frontblende (oder drücken Sie die

Eingangswahltasten auf der Fernbedienung),

um die Eingangsquelle zu wählen, die Sie

hören möchten.

Die Anzeige der angewählten Eingangsquelle

leuchtet auf.

4

Drücken Sie SPEAKERS A und/oder B auf

der Frontblende, um die Lautsprecher A und/

oder B anzuwählen.

• Sie können sowohl SPEAKERS A als auch B anwählen.

• Falls Sie über Kopfhörer hören, drücken Sie beide Schalter, um

diese nach außen in die Position OFF freizugeben.

5

Geben Sie die Signalquelle wieder.

6

Drehen Sie VOLUME auf der Frontblende

(oder drücken Sie VOLUME +/– auf der

Fernbedienung), um den Tonausgangspegel

einzustellen.

WIEDERGABE UND AUFNAHME

Wiedergabe einer Signalquelle

Hinweis

0

12

12

2

8

4

∞

20

20

60

60

26

26

40

40

16

16

-dB

-dB

STANDBY

/ON

STANDBY

INPUT

PHONES

SPEAKERS

BASS

5

1

4

2

3

5

1

4

2

3

A

POWER

ON

OFF

ON

OFF

AUX

MD

TAPE

CD/DVD

TUNER

PHONO

PURE DIRECT

CD/DVD DIRECT AMP

B

+

–

TREBLE

5

1

4

2

3

5

1

4

2

3

+

–

BALANCE

5

1

4

2

3

5

1

4

2

3

TUNER

PHONO

TAPE

MD

AUX

R

L

LOUDNESS

REC OUT

VOLUME

7

–30dB

FLAT

CD/DVD

10

9

5

6

1

4

2

3

8

4

3

8

7

1,6

2

7

CD/DVD

PHONO

TUNER

POWER

STANDBY

MD

TAPE

AUX

+

–

u

d

DISPLAY

A/B

REC

DISC

DIR A

p

DIR B

A/B/C/D/E

PRESET

VOLUME

TAPE

CD

w

e

f

b

s

a

DISPLAY

8

6

3

0

12

12

2

8

4

∞

20

20

60

60

26

26

40

40

16

16

-dB

-dB

VOLUME

POWER

ON

OFF

Hinweise

INPUT

CD/DVD

PHONO

TUNER

POWER

STANDBY

MD

TAPE

AUX

AUX

MD

TAPE

CD/DVD

TUNER

PHONO

Frontblende

Fernbedienung

oder

Leuchtet auf

SPEAKERS

A

ON

OFF

B

0

12

12

2

8

4

∞

20

20

60

60

26

26

40

40

16

16

-dB

-dB

VOLUME

+

–

VOLUME

Fernbedienung

Frontblende

oder

12

WIEDERGABE UND AUFNAHME

7

Stellen Sie die Klangqualität ein, indem Sie

die BASS, TREBLE, BALANCE und

LOUDNESS-Regler oder den CD/DVD

DIRECT AMP-Schalter auf der Frontblende

verwenden.

Nur be idem AX-497 können Sie die Klangqualität auch unter

Verwendung von PURE DIRECT auf der Frontblende einstellen.

8

Drücken Sie erneut STANDBY/ON auf der

Frontblende (oder STANDBY auf der

Fernbedienung), um die Verwendung dieses

Gerätes zu beenden und dieses auf den

Bereitschaftsmodus zu schalten.

Die STANDBY-Anzeige leuchtet auf.

Um die Stromversorgung von der Netzdose vollständig

abzuschalten, drücken Sie POWER auf der Frontblende, um

diesen Schalter nach außen in die OFF Position freizugeben.

Hinweis

Hinweis

BASS

5

1

4

2

3

5

1

4

2

3

+

–

TREBLE

5

1

4

2

3

5

1

4

2

3

+

–

BALANCE

5

1

4

2

3

5

1

4

2

3

R

L

LOUDNESS

7

–30dB

FLAT

10

9

5

6

1

4

2

3

8

CD/DVD DIRECT AMP

oder

STANDBY

/ON

STANDBY

STANDBY

Fernbedienung

Frontblende

oder

Leuchtet auf

13

WIEDERGABE UND AUFNAHME

BETRIEBE

De

utsc

h

■

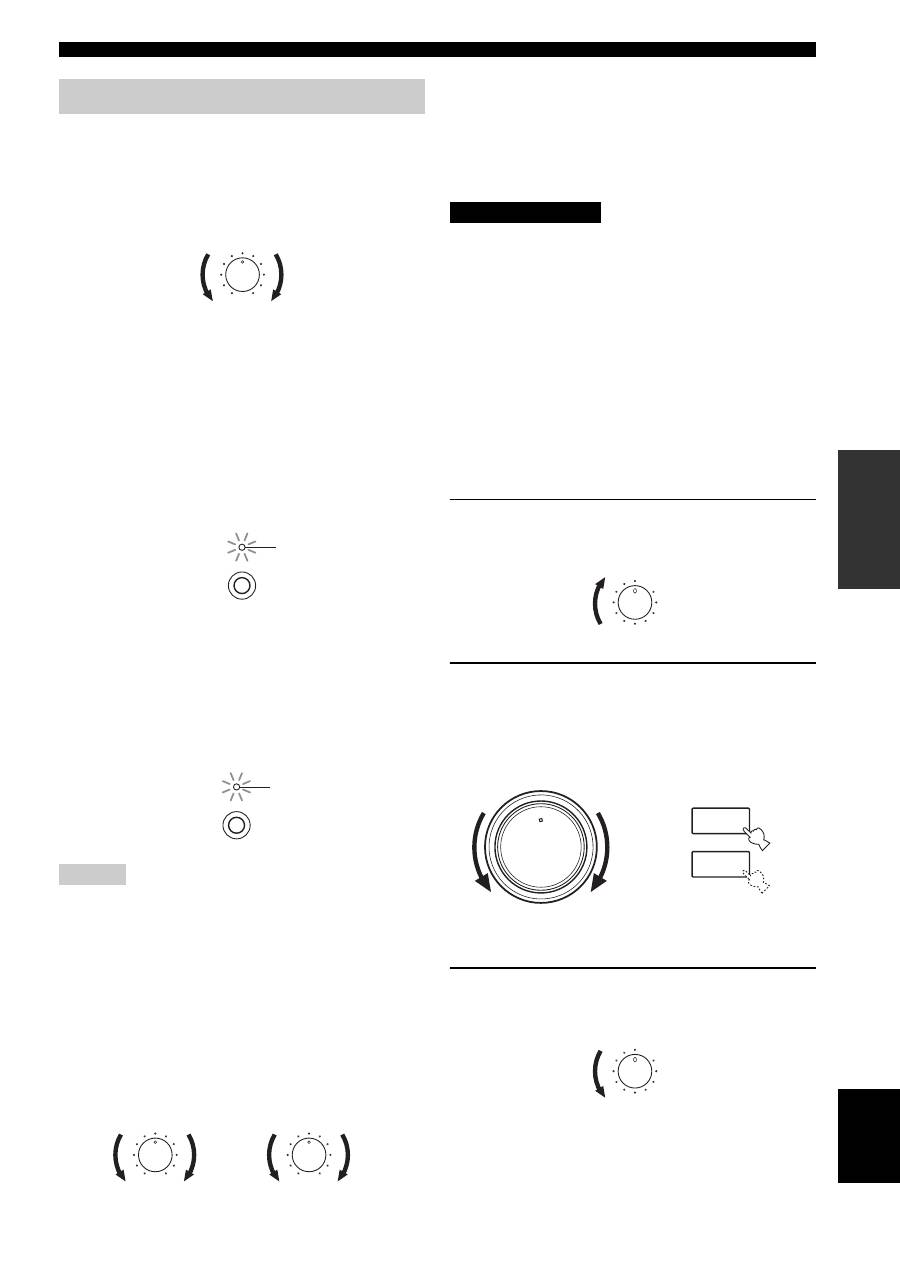

Einstellung des BALANCE Reglers

Stellen Sie die Klangbalance zwischen den linken und

rechten Lautsprerchern ein, um für einen unausgeglichenen

Sound aufgrund der Lautsprecherpositionen und oder der

akustischen Bedingungen des Hörraums zu kompensieren.

■

Verwendung des CD/DVD DIRECT AMP-

Schalters

Leitet die Eingangssignale von Ihrem CD- oder DVD-Player direkt

auf den integrierten Spezialverstärker für CD- oder DVD-Player

um. Als Ergebnis umgeht das Eingangssignal den INPUT-

Wahlsschalter und die BASS, TREBLE, BALANCE und

LOUDNESS-Regler (und den TAPE MONITOR-Schalter nur an

dem AX-397), und wird danach an den Leistungsverstärker gesandt,

wodurch die Notwendigkeit einer Änderung des CD- oder DVD-

Signals zur Erstellung des möglichst reinen Sounds eliminiert wird.

■

Verwendung des PURE DIRECT-Schalters

(Nur Modell AX-497)

Leitet die Eingangssignale von Ihrer Tonquelle um. Als

Ergebnis umgehen die Eingangssignale die BASS,

TREBLE, BALANCE und LOUDNESS-Regler, wodurch

die Notwendigkeit einer Änderung des Tonsignals zum

Erstellen des reinst möglichen Sounds eliminiert wird.

Nur bei dem AX-497 ist es der Fall, dass bei eingeschalteten

CD/DVD DIRECT AMP und PURE DIRECT-Schaltern nur der

CD/DVD DIRECT AMP-Schalter funktioniert.

■

Einstellung der BASS und TREBLE-Regler

Einstellung des Frequenzgangverhaltens bei den Höhen und Bässen.

BASS

Erhöht oder vermindert den Frequenzgang der niedrigen Frequenzen.

TREBLE

Erhöht oder vermindert den Frequenzgang der hohen Frequenzen.

■

Einstellung des LOUDNESS-Reglers

Stellt den vollständigen Frequenzumfang bei beliebigem

Lautstärkepegel sicher, um für das verminderte

Wahrnehmungsvermögen der hohen und niedrigen

Frequenzanteile durch das menschliche Ohr bei geringer

Lautstärke zu kompensieren.

Falls Sie den CD/DVD DIRECT AMP-Schalter (oder den

PURE DIRECT-Schalter nur auf dem AX-497)

einschalten, wenn der LOUDNESS-Regler auf einen

bestimmten Pegel eingestellt ist, dann umgeht das

Eingangssignal den LOUDNESS-Regler, wodurch es zu

einer plötzlichen Erhöhung des Tonausgangspegels

kommt. Um Beschädigung Ihres Gehörs bzw. der

Lautsprecher zu vermeiden, drücken Sie unbedingt den

CD/DVD DIRECT AMP-Schalter (oder den PURE

DIRECT-Schalter nur an dem AX-497) nur NACHDEM

Sie den Tonaussgangspegel abgesenkt bzw. NACHDEM

Sie überprüft haben, dass der LOUDNESS-Regler richtig

eingestellt ist.

1

Stellen Sie den LOUDNESS-Regler auf die

FLAT-Position ein.

2

Drehen Sie den VOLUME-Regler auf der

Frontblende (oder drücken Sie VOLUME +/–

auf der Fernbedienung), um den

Tonausgangspegel auf den höchsten

gewünschten Hörpegel einzustellen.

3

Drehen Sie den LOUDNESS-Regler, bis die

gewünschte Lautstärke erhalten wird.

Einstellung der Klangqualität

Hinweis

BALANCE

5

1

4

2

3

5

1

4

2

3

R

L

CD/DVD DIRECT AMP

Leuchtet auf

PURE DIRECT

Leuchtet auf

BASS

5

1

4

2

3

5

1

4

2

3

+

–

TREBLE

5

1

4

2

3

5

1

4

2

3

+

–

VORSICHT

LOUDNESS

7

–30dB

FLAT

10

9

5

6

1

4

2

3

8

0

12

12

2

8

4

∞

20

20

60

60

26

26

40

40

16

16

-dB

-dB

VOLUME

+

–

VOLUME

Fernbedienung

Frontblende

oder

LOUDNESS

7

–30dB

FLAT

10

9

5

6

1

4

2

3

8

14

WIEDERGABE UND AUFNAHME

• Die VOLUME, BASS, TREBLE, BALANCE und

LOUDNESS-Regler und der CD/DVD DIRECT AMP Schalter

(und der PURE DIRECT-Schalter nur an dem Modell AX-497)

haben keine Auswirkung auf die Signalquelle, die Sie

aufzeichnen.

• Beachten Sie die Urheberrechtgesetzte in Ihrem Land, wenn Sie

von Schallplatten, CDs, Rundfunkprogrammen usw.

Aufnahmen anfertigen möchten. Die Aufnahme von durch das

Urheberrecht geschütztem Material kann einen Verstoß gegen

die Urheberrechtgesetze darstellen.

■

AX-497

1

Drehen Sie den REC OUT-Wahlschalter auf

der Frontblende, um die Signalquelle

anzuwählen, die Sie aufzeichnen möchten.

2

Geben Sie die Signalquelle wieder.

3

Drehen Sie den INPUT-Wahlschalter auf der

Frontblende (oder drücken Sie die

Eingangswahltasten auf der Fernbedienung),

um die Eingangsquelle zu wählen, die Sie

hören möchten.

4

Drehen Sie VOLUME auf der Frontblende

(oder drücken Sie VOLUME +/– auf der

Fernbedienung), um den Tonausgangspegel

einzustellen.

5

Beginnen Sie mit der Aufnahme auf dem

Tonbandgerät oder MD-Recorder.

6

Drehen Sie den INPUT-Wahlschalteer auf der

Frontblende (oder drücken Sie TAPE oder MD

auf der Fernbedienung), um TAPE oder MD

anzuwählen, und den auf dem Tonbandgerät

oder MD-Recorder aufgezeichneten Sound

zu überwachen (Hinterbandkontrolle).

Falls Sie eine andere Signalquelle mit dem INPUT-Wahlschalter

auf der Frontblende anwählen (oder mit der entsprechenden

Eingangswahltaste auf der Fernbedienung), während eine

Aufnahme ausgeführt wird, dann wird dadurch die Aufnahme

nicht bdeeinflusst.

Aufzeichnung einer Signalquelle  auf Tonband oder einer MD

Hinweise

0

12

12

2

8

4

∞

20

20

60

60

26

26

40

40

16

16

-dB

-dB

STANDBY

/ON

STANDBY

INPUT

PHONES

SPEAKERS

BASS

5

1

4

2

3

5

1

4

2

3

A

POWER

ON

OFF

ON

OFF

AUX

MD

TAPE

CD/DVD

TUNER

PHONO

PURE DIRECT

CD/DVD DIRECT AMP

B

+

–

TREBLE

5

1

4

2

3

5

1

4

2

3

+

–

BALANCE

5

1

4

2

3

5

1

4

2

3

TUNER

PHONO

TAPE

MD

AUX

R

L

LOUDNESS

REC OUT

VOLUME

7

–30dB

FLAT

CD/DVD

10

9

5

6

1

4

2

3

8

3,6

4

1

TUNER

PHONO

TAPE

MD

AUX

REC OUT

CD/DVD

INPUT

CD/DVD

PHONO

TUNER

POWER

STANDBY

MD

TAPE

AUX

Fernbedienung

Frontblende

oder

Hinweis

0

12

12

2

8

4

∞

20

20

60

60

26

26

40

40

16

16

-dB

-dB

VOLUME

+

–

VOLUME

Fernbedienung

Frontblende

oder

CD/DVD

PHONO

TUNER

POWER

STANDBY

MD

TAPE

AUX

Fernbedienung

Frontblende

oder

INPUT

15

WIEDERGABE UND AUFNAHME

BETRIEBE

De

utsc

h

■

AX-397

1

Geben Sie die Signalquelle wieder.

2

Drehen Sie den INPUT-Wahlschalter auf der

Frontblende (oder drücken Sie die

Eingangswahltasten auf der Fernbedienung),

um die Eingangsquelle zu wählen, die Sie

hören möchten.

Sie können nicht eine Eingangsquelle wählen, während die

Anzeige TAPE MONITOR an der Frontblende aufleuchtet.

3

Drehen Sie VOLUME auf der Frontblende

(oder drücken Sie VOLUME +/– auf der

Fernbedienung), um den Tonausgangspegel

einzustellen.

4

Beginnen Sie mit der Aufnahme auf dem

Tonbandgerät oder MD-Recorder.

y

Wenn ein 3-Kopf-Cassettendeck zur Aufnahme verwendet wird,

ist Hinterbandkontrolle durch Drücken von TAPE MONITOR-

möglich.

Hinweis

0

12

12

2

8

4

∞

20

20

60

60

26

26

40

40

16

16

-dB

-dB

STANDBY

/ON

STANDBY

INPUT

PHONES

SPEAKERS

BASS

5

1

4

2

3

5

1

4

2

3

A

POWER

ON

OFF

ON

OFF

AUX

MD

TAPE

CD/DVD

TUNER

PHONO

TAPE MONITOR

CD/DVD DIRECT AMP

B

+

–

TREBLE

5

1

4

2

3

5

1

4

2

3

+

–

BALANCE

5

1

4

2

3

5

1

4

2

3

R

L

LOUDNESS

VOLUME

7

–30dB

FLAT

10

9

5

6

1

4

2

3

8

2

3

Fernbedienung

Frontblende

oder

INPUT

CD/DVD

PHONO

TUNER

POWER

STANDBY

MD

TAPE

AUX

0

12

12

2

8

4

∞

20

20

60

60

26

26

40

40

16

16

-dB

-dB

VOLUME

+

–

VOLUME

Fernbedienung

Frontblende

oder
