Yamaha AX-397: СОЕДИНЕНИЯ

СОЕДИНЕНИЯ

8

• Не подключайте данный аппарат или другие компоненты к источникам электроэнергии, пока не

произведены все подключения между компонентами.

• Открытые провода колонок не должны соприкасаться друг с другом, или с любой металлической

частью данного аппарата. Это может привести к поломке данного аппарата и/или колонок.

• Все подключения должны быть правильными: L (левый) к L, R (правый) к R, “+” к “+” и “–” к “–”.

Звучание от колонок будет отсутствовать при неправильном выполнении подключений, и звучание

будет неестественным с отсутствием низкочастотного сигнала при несоблюдении полярности при

подключении колонок. Также, смотрите инструкцию к каждому компоненту.

• Используйте кабеля со штепсельной вилкой тип RCA для аудио/видеоаппаратуры, за исключением

колонок.

• Подключите проигрыватель к терминалу GND для снижения шума в сигнале. Однако, на некоторых

проигрывателях, шум может быть низким и без подключения к терминалу GND.

•

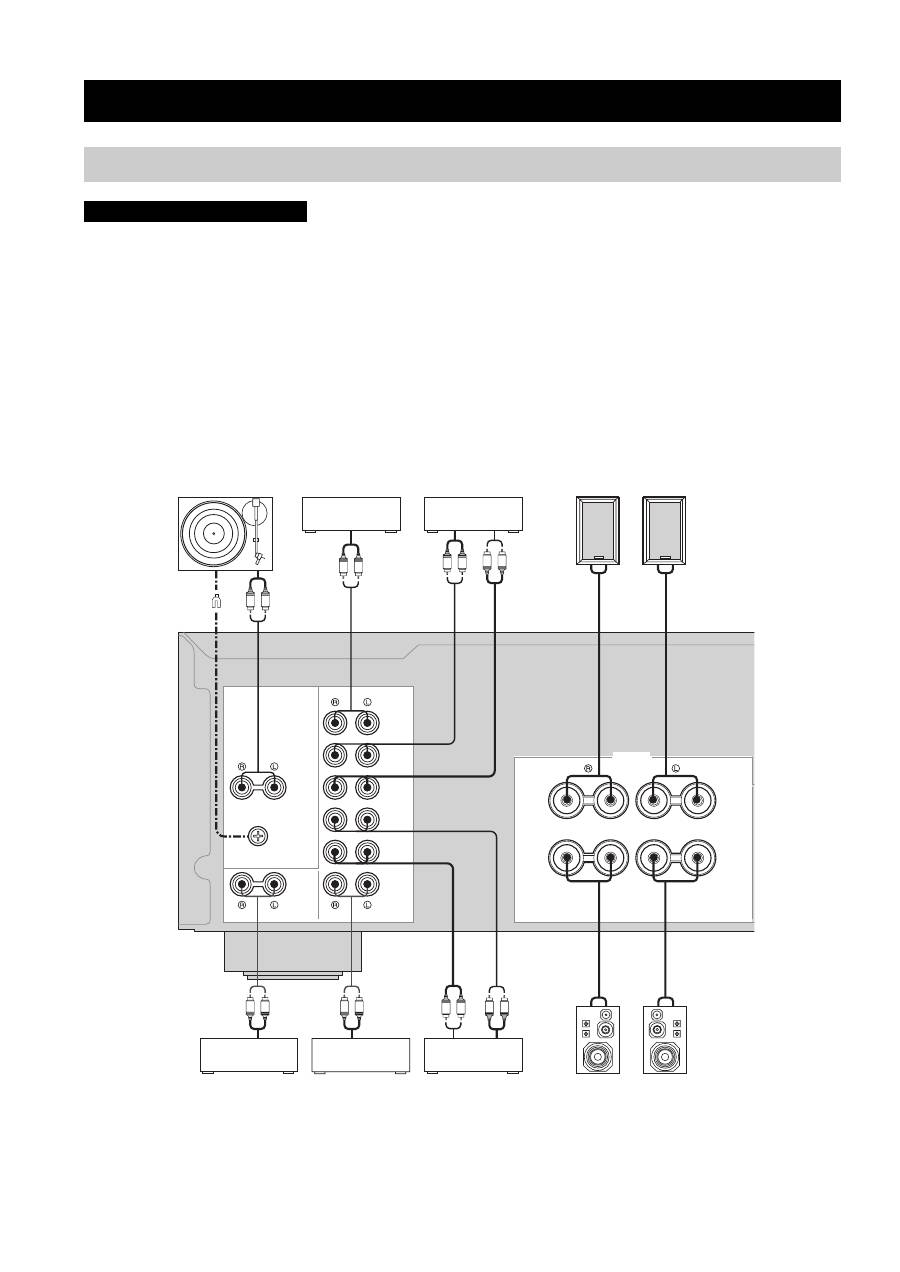

СОЕДИНЕНИЯ

Подключение колонок и других компонентов

ПРЕДУПРЕЖДЕНИЕ

SPEAKERS

TUNER

TAPE

IN

(PLAY)

OUT

(REC)

MD

AUX

GND

PHONO

CD/DVD

IN

(PLAY)

OUT

(REC)

+

+

A

B

–

–

L

R

R

L

R

L

L

R

L

R

L

R

+

–

+

–

+

–

+

–

L

R

L

R

Проигрыватель

Тюнер

Аудиовход

Аудиовыход

Кассетная дека, др.

CD-проигрыватель

или

DVD-проигрыватель

Видеомагнитофон,

др.

MD-магнитофон,

др.

Аудиовыход

Аудиовыход

GND

Аудиовыход

Аудиовыход

Аудиовыход

Аудиовход

Колонки А

Колонки B

9

СОЕДИНЕНИЯ

П

О

ДГ

О

Т

ОВКА

Ру

сс

кий

1

Удалите приблизительно 10 мм

изоляционного слоя на концах каждого

кабеля колонки и скрутите открытые

провода кабеля для предотвращения

короткого замыкания.

2

Открутите головку.

3

Вставьте открытый провод в промежуток

с внутренней стороны каждого

терминала.

4

Закрутите головку для закрепления

провода.

■

Подключение бананового штекера

(За исключением моделей для Азии,

Кореи, Соединенного Королевства

Великобритании и Северной Ирландии, и

Европы)

Сначала, закрутите головку и затем вставьте

банановый штекер в конец соответствующего

терминала.

• К данному аппарату можно подключить одну или две

акустические системы. При использовании только

одной акустической системы, подключите ее к

терминалам SPEAKERS A или B.

• Используйте колонки с определенным импедансом,

указанным на задней панели данного аппарата.

10 мм

Красный: положительный (+)

Черный: отрицательный (–)

Красный: положительный (+)

Черный: отрицательный (–)

Красный: положительный (+)

Черный: отрицательный (–)

Примечания

Банановый штекер

10

СОЕДИНЕНИЯ

■

Подключение кабеля питания

переменного тока

После завершения всех других соединений,

подключите силовой кабель питания к розетке

переменного тока.

■

AC OUTLET(S) (SWITCHED)

Модели для Соединенного Королевства

Великобритании и Северной Ирландии,

и Австралии......................................................  1 выход

Модель для Кореи ................................... Отсутствует

Другие модели................................................. 3 выхода

Данные выходы используются для подключения

силовых кабелей питания других компонентов к

данному аппарату. Питание выхода AC OUTLET(S)

управляется кнопками POWER или STANDBY/ON

на фронтальной панели данного аппарата (или на

пульте ДУ). Данные выходы обеспечивают

электропитанием любой подключенный компонент,

когда питание на данный аппарат включено.

Информацию о максимальном напряжении (общем

энергопотреблении компонентов) можно получить в

разделе смотрите “ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ” на стр. 18.

■

VOLTAGE SELECTOR

(Только модель для Азии и общая

модель)

Переключатель VOLTAGE SELECTOR на задней

панели данного аппарата должен быть установлен

на местное напряжение ДО подключения силового

кабеля питания к розетке переменного тока.

Имеются следующие напряжения:

Модель для Азии

................ 220/230–240 В переменного тока, 50/60 Гц

Общая модель

.... 110/120/220/230–240 В переменного тока, 50/60 Гц

Подключение поставляемого силового кабеля питания

AC OUTLETS

VOLTAGE SELECTOR

IMPEDANCE SELECTOR

SWITCHED

100W MAX. TOTAL

A OR B: 4

Ω

MIN / SPEAKER

A+B: 8

Ω

MIN / SPEAKER

A OR B:   6

Ω

MIN / SPEAKER

A+B: 12

Ω

MIN / SPEAKER

(Общая модель)

К розетке переменного тока

Силовой кабель

переменного тока
