使用通用支撐固定 （附件）（參考插圖 D）

使用通用支架

19

 可以將測量儀器固定在傾斜面、管

子或能夠讓磁鐵吸附 的材料上。通用支撐也可以充當

地面三腳架，它可以減輕調整測量儀器高度的工作。

使用測量板工作 （附件）（參考插圖 A

–

B）

借助測量板

16

，可以把地板上的激光記號點，或者

把激光的高度轉載到牆上。

使用零面和刻度盤可以測量改變高度後的位移距離，

並且把它轉載到其它的位置。因此不必重新調整測量

儀的高度。

測量板

16

 覆蓋了反射膜，可以幫助操作者在遠距離

或日照強烈的環境中辨識激光束。當您的視線與激光

平行時，才能體會反射膜的加強激光功能。

操作儀器時使用激光接收器 （附件）（參考插圖 D）

在光線不利操作的環境中 （操作環境太亮，直接日

照）以及測量距離 很遠時，為了容易辨識激光可以使

用激光接收器

17

。使用激光接收器時得開動脈沖功

能 （參考 " 脈沖功能 "，頁數 158）。

激光辨識鏡 （附件）

激光辨識鏡會過濾周圍環境的光線。因此激光束的紅

光會顯得更亮。



激光辨識鏡不可以充電防護眼鏡。 戴上激光辨識鏡

之后，可以幫助您辨識激光，它並不能保護您免受

激光輻射傷害。



不可以使用激光辨識鏡充當太陽眼鏡，也不可以戴

著激光辨識鏡上街。 激光辨識鏡不具備防止紫外線

功能，而且會減弱您對顏色的辨識能力。

操作範例 （參考插圖 C

–

H）

有關測量儀器的使用範例請參考說插圖說明。

維修和服務

維修和清潔

儲存和搬運測量儀器時，一定要把它放置在防護套或

箱子中。

測量儀器必須隨時保持清潔。

不可以把儀器放入水或其它的液體中。

使用潮濕、柔軟的布擦除儀器上的污垢。不可以使用

洗滌劑或溶劑清潔儀器。

務必定期清潔激光出口，清潔時不可以在出口殘留絨

毛。

雖然本公司生產的儀器在出廠之前都經過嚴格的品質

檢驗， 如果仍然發生故障，請將儀器 交給博世電動

工具公司授權的客戶服務處修理。 不可以擅自打開測

量儀器。

查詢和定購備件時，務必提供儀器銘牌上標示的

10 位數物品代碼。

將儀器送修之前，必須先把儀器放入防護套

18

 中。

顧客服務處和顧客咨詢中心

本公司顧客服務處負責回答有關本公司產品的修理，

維護和備件的問題。以下的網頁中有爆炸圖和備件的

資料 :

www.bosch-pt.com

博世顧客咨詢團隊非常樂意為您解答

有關本公司產品及附件的問題。

台灣

台灣羅伯特博世股份有限公司

建國北路一段 90 號 6 樓

台北市 10491

電話 : (02) 2515 5388

傳真 : (02) 2516 1176

www.bosch-pt.com.tw

制造商地址 :

羅伯特博世有限公司

營業範圍電動工具

郵箱號碼 100156

70745 Leinfelden-Echterdingen （萊菲登 - 艾希德登）

Deutschland （德國）

處理廢棄物

必須以符合環保要求的方式回收再利用損壞的儀器、

附件和包裝材料。

不可以把損壞的探測儀和蓄電池 / 電池丟棄在一般的

家庭垃圾中！

保留修改權。

한국어

안전 수칙

라인 레이저 레벨

측정공구로 안전한 작업을 하려면 모든 안

전 수칙과 지시 사항을 잘 읽고 준수해야

합니다 . 절대로 측정공구에 나와있는 경고

판을 가리지 마십시오 . 이 사용 설명서를

잘 보관하십시오 .



주의 - 여기에 나와있는 사용장치나 조절장치가 아

닌 것을 사용하거나 다른 방법으로 작업할 경우 위

험한 방사선 노출을 유발할 수 있습니다 .



본 측정공구는 경고판과 함께 공급됩니다 ( 측정공구

도면에 12 로 표시 ).



경고판이 귀하의 한국어로 되어 있지 않으면 처음 사

용하기 전에 함께 공급되는 한국어 스티커를 그 위

에 붙이십시오 .

OBJ_BUCH-1046-002.book  Page 161  Thursday, November 29, 2012  12:07 PM

162

 |

한국어

1 619 929 L95 | (29.11.12)

Bosch Power Tools



레이저빔을 사람이나 동물에 향하지 않도록 하고 레

이저빔 안으로 들여다 보지 마십시오 .

이 측정공구

는 IEC 60825

-

1 규격 레이저 등급 2 에 해당하는

레이저빔을 발사합니다 . 이로 인해 일시적으로 타인

의 눈을 안 보이게 할 수 있습니다 .



레이저용 안경을 보안경으로 사용하지 마십시오 .

레

이저용 안경은 레이저빔을 더 잘 보기 위해 사용하

는 것으로 레이저 방사로부터 보호하지 않습니다 .



레이저용 안경을 선글라스로 착용하거나 운전할 때

사용하지 마십시오 .

레이저용 안경을 사용해도 UV

자외선으로부터 완전히 보호할 수 없으며 색상 감별

력이 감소합니다 .



측정공구의 수리는 반드시 전문 인력에게 맡기고 , 수

리 정비 시 보쉬 순정 부품만을 사용하십시오 .

그렇

게 함으로서 측정공구의 안전성을 오래 유지할 수 있

습니다 .



레이저 측정공구를 어린이 혼자 사용하지 않도록 하

십시오 .

실수로 다른 사람의 눈을 일시적으로 안 보

이게 할 수 있습니다 .



가연성 유체나 가스 혹은 분진 등 폭발 위험이 있는

곳에서 측정공구를 사용하지 마십시오 .

측정공구에

분진이나 증기를 점화하는 스파크가 생길 수 있습니

다 .

레이저 표적판

레이저 표적판

15

를 심장 박동 조절장

치에 가까이 하지 마십시오 .

레이저 표

적판에 있는 자석으로 인해 자기장이

형성되어 심장 박동 조절장치의 기능에

지장을 줄 수 있습니다 .



레이저 표적판

15

를 자기 데이터 매체나 자력에 예

민한 기기에서 멀리 두십시오 .

레이저 표적판의 자

석으로 인해 데이터가 영구적으로 손실될 수 있습니

다 .

제품 및 성능 소개

사용 설명서를 읽는 동안 측정공구의 그림이 나와있는

접힌 면을 펴 놓고 참고하십시오 .

규정에 따른 사용

본 측정공구는 수평선과 수직선을 계산하고 확인하는데

사용해야 합니다 .

제품의 주요 명칭

제품의 주요 명칭에 표기되어 있는 번호는 측정공구의

그림이 나와있는 면을 참고하십시오 .

1

레이저빔 발사구

2

배터리 경고 표시

3

펄스 기능 버튼

4

펄스 기능 표시기

5

작동 모드 버튼

6

자동 레벨링 기능 없이 작동 시 표시기

7

전원 스위치

8

삼각대 연결 부위 5/8"

9

삼각대 연결 부위 1/4"

10

배터리 케이스 덮개

11

배터리 케이스 덮개 잠금쇠

12

레이저 경고판

13

일련 번호

14

자석

15

레이저 표적판

16

받침대가 있는 측정판 *

17

레이저 리시버*

18

안전 케이스*

19

유니버설 홀더*

20

망원경*

21

레이저용 안경*

22

삼각대 *

*도면이나 설명서에 나와 있는 액세서리는 표준 공급부품에 속

하지 않습니다 .

제품 사양

라인 레이저 레벨

GLL 3-80 P

제품 번호

3 601 K63 300

작업 범위

1)

–

일반

–

펄스 기능 사용 시

–

레이저 리시버 사용 시

20 m

15 m

5

－

80 m

레벨링 정확도

±

0.2 mm/m

자동 레벨링 범위 , 평균

±

4

°

레벨링 시간 , 평균

<4 s

작동 온도

－

10

°C

 ... +40

°C

보관 온도

－

20

°C

 ... +70

°C

상대 습도 , 최대

90 %

레이저 등급

2

레이저 유형

640 nm, <1 mW

C

6

1

최단 펄스 지속기간

1/1600 s

삼각대 연결 부위

1/4", 5/8"

배터리

4 x 1.5 V LR06 (AA)

작동 시간

–

3 레이저면

–

2 레이저면

–

1 레이저면

5 h

9 h

18 h

EPTA 공정 01/2003 에 따른

중량

0.75 kg

크기 ( 길이 x 너비 x 높이 )

159 x 75 x 141 mm

보호 등급

IP 54 ( 분진 및 튀기는

물에 안전함 )

1) 직접 햇볕이 드는 등의 불리한 환경 조건에서는 작업 범위가 감소

할 수 있습니다 .

귀하의 측정공구를 정확히 식별하려면 타입 표시판에 나와있는 일련

번호

13

을 확인하십시오 .

OBJ_BUCH-1046-002.book  Page 162  Thursday, November 29, 2012  12:07 PM

한국어

 |

163

Bosch Power Tools

1 619 929 L95 | (29.11.12)

조립

배터리 끼우기 / 교환하기

측정공구를 작동하기 위해 알칼리 망간 배터리를 사용

하는 것이 좋습니다 .

배터리 케이스 덮개

10

을 열려면 잠금쇠

11

을 화살표

방향으로 밀고 배터리 케이스 덮개를 젖히면 됩니다 .

배터리를 끼우십시오 . 이때 전극이 배터리 케이스 덮개

안쪽에 나와있는 것처럼 올바로 끼워야 합니다 .

배터리가 약하면 5 초간 신호음이 한번 울립니다 . 배터

리 경고 표시

2

가 적색으로 계속 켜져 있습니다 . 이

경우 측정공구를 최대한 2 시간 밖에 사용할 수 없습니

다 .

측정공구 스위치를 켤 때 배터리가 약한 경우 바로 신

호음이 5 초간 길게 울립니다 .

항상 배터리를 모두 동시에 교환해 주십시오 . 반드시

제조사의 동일한 용량의 배터리만을 사용하십시오 .



장시간 측정공구를 사용하지 않을 경우에는 배터리

를 측정공구에서 빼십시오 .

오래 저장할 경우 배터

리가 부식하거나 저절로 방전될 수 있습니다 .

작동

기계 시동



측정공구로 작업할 때 일정한 조건이 되면 크게 신

호음이 납니다 . 그러므로 측정공구를 귀에서 멀리

두고 다른 사람이 가까이 있지 않도록 하십시오 .

큰

소리로 인해 청각이 손상될 수 있습니다 .



측정공구가 물에 젖거나 직사 광선에 노출되지 않도

록 하십시오 .



측정공구를 극심한 온도에서 혹은 온도 변화가 심한

곳에서 사용하지 마십시오 .

예를 들면 측정공구를

자동차 안에 장기간 두지 마십시오 . 온도 변화가 심

한 경우 측정공구를 사용하기 전에 우선 적당한 온

도가 되도록 하십시오 . 극심한 온도에서나 온도 변화

가 심한 환경에서 사용하면 측정공구의 정확도가 떨

어질 수 있습니다 .



측정공구에 심하게 충격을 가하거나 떨어뜨리지 마

십시오 .

측정공구에 무리한 외부의 작용이 가해진

경우 계속 사용하기 전에 반드시 정확도 테스트를 실

시해야 합니다 (“ 레벨링 정확도 ” 참조 ).



측정공구를 운반할 때 반드시 스위치를 끄십시오 .

스

위치가 꺼진 상태에서는 레벨링 장치가 잠겨 있어 심

한 움직임에 손상될 염려가 없습니다 .

스위치 켜기 / 끄기

측정공구를

작동하려면

 전원 스위치

7

을

“

on”

 위

치나 ( 자동 레벨링 기능 없이 작업할 경우 ) 혹은

“

on”

 위치로 밉니다 ( 자동 레벨링 기능으로 작

업할 경우 ). 측정공구의 스위치를 켜면 즉시 레이저빔

발사구

1

에서 레이저빔이 발사됩니다 .



레이저빔을 사람이나 동물에 향하지 않도록 하고, 먼

거리에서라도 레이저빔 안으로 들여다 보지 마십시

오 .

측정공구의

스위치를 끄려면

 전원 스위치

7

을

“off”

위치로 밉니다 . 스위치를 끄면 레벨링 장치가 잠기게

됩니다 .

최고 허용 운전온도 40

°C

를 초과하면 측정공구가 레

이저 다이오드를 보호하기 위해 자동으로 꺼집니다 . 냉

각된 후에 측정공구 작동이 가능하게 되며 스위치를 다

시 켤 수 있습니다 .

자동 꺼짐 기능 해제하기

측정공구에 약 30 분간 아무런 버튼도 작동하지 않으

면 배터리를 보호하기 위해 측정공구가 자동으로 꺼집

니다 .

자동으로 꺼진 측정공구를 다시 작동하려면 전원 스위

치

7

을

“off”

 위치로 밀었다가 측정공구 스위치를

다시 켜거나 , 작동 모드 버튼

5

나 펄스 기능 버튼

3

을

한번 누르면 됩니다 .

자동 꺼짐 기능을 해제하려면 , ( 측정공구가 켜진 상태

에서 ) 작동 모드 버튼

5

를 3 초 이상 누르십시오 . 자

동 꺼짐 기능이 해제되면 이를 표시하기 위해 레이저빔

이 잠시 깜박입니다 .



측정공구가 켜져 있는 상태에서 자리를 비우지 말고,

사용 후에는 측정공구의 스위치를 끄십시오 .

레이저

빔으로 인해 다른 사람의 눈을 일시적으로 안 보이

게 할 수 있습니다 .

자동 꺼짐 기능을 다시 작동하려면 측정공구의 스위치

를 껐다가 다시 켜거나 , 작동 모드 버튼

5

를 적어도

3 초 이상 누르면 됩니다 .

신호음 기능 해제하기

측정공구의 스위치를 켜면 항상 신호음 기능이 작동합

니다 .

신호음 기능을 해제하거나 작동하려면 작동 모드 버튼

5

와 펄스 기능 버튼

3

을 동시에 최소한 3 초 동안 누

르면 됩니다 .

이 기능의 작동과 해제를 확인하는 의미에서 신호음이

세번 짧게 납니다 .

작동 모드

측정공구에는 여러 작동 모드가 있으며 모드 간에 수시

로 변경이 가능합니다 :

–

수평 레이저면 발사 ,

–

수직 레이저면 발사 ,

–

2 개의 수직 레이저면 발사 ,

–

1 개의 수평 레이저면과 2 개의 수직 레이저면 발사 .

측정공구의 스위치를 켜면 수평 레이저면이 발사됩니

다 . 작동 모드를 변경하려면 작동 모드 버튼

5

를 누르

십시오 .

모든 작동 모드는 자동 레벨링 기능을 작동하거나 해제

한 상태에서 선택이 가능합니다 .

OBJ_BUCH-1046-002.book  Page 163  Thursday, November 29, 2012  12:07 PM

164

 |

한국어

1 619 929 L95 | (29.11.12)

Bosch Power Tools

펄스 기능

레이저 리시버

17

을 사용하여 작업하려면

－ 선택된

모드에 관계없이

－ 반드시 펄스 기능을 작동해야 합니

다 .

펄스 기능을 작동할 경우 레이저 선이 아주 높은 주파

수로 깜박이기 때문에 레이저 리시버

17

에 포착됩니다 .

펄스 기능을 작동하려면 버튼

3

을 누릅니다 . 펄스 기

능이 작동하면 표시기

4

가 녹색으로 켜집니다 .

펄스 기능이 켜져 있으면 사람의 눈에 레이저 선의 가

시성이 감소합니다 . 그렇기 때문에 레이저 리시버 없이

작업할 경우 버튼

3

을 다시 한번 눌러 펄스 기능을 해

제하십시오 . 펄스 기능이 해제되면 표시기

4

가 꺼집니

다 .

자동 레벨링 기능

자동 레벨링 기능으로 작업하기

측정공구를 평평하고 단단한 바닥에 놓거나 , 홀더

19

나 삼각대

22

에 고정하십시오 .

자동 레벨링 기능으로 작업하려면 전원 스위치

7

을

“

on”

 위치로 밉니다 .

자동 레벨링 기능은 자동 레벨링 범위

±4° 내에서

평평하지 않은 상태를 자동으로 보정합니다 . 레이저 선

이 더 이상 움직이지 않으면 레벨링이 끝난 것입니다 .

측정공구가 위치한 바닥면이 4

° 이상 경사져 있어서

자동 레벨링 기능이 불가능하면 레이저 선이 빠른 속도

로 깜박이기 시작합니다 . 신호음 기능이 켜진 상태라면

이 경우 최대 30 초까지 빠른 속도로 신호음이 납니다.

스위치를 켠 후 10 초 동안은 측정공구를 제대로 세울

수 있도록 이 경고음이 나지 않습니다 .

측정공구를 수평이 되게 놓고 자동 레벨링이 될 때까지

기다리십시오 . 측정공구가 자동 레벨링 범위인

±4°

내에 있게되면 레이저빔이 계속 발사되고 신호음이 꺼

집니다 .

사용 중에 흔들림이 있거나 위치가 바뀌게 되면 측정공

구가 다시 자동으로 레벨링 보정됩니다 . 새로 보정된

후에 에러를 방지하기 위해 수평 및 수직의 레이저 선

이 기준점에 맞는지 그 위치를 확인해 보십시오 .

자동 레벨링 기능 없이 작업하기

자동 레벨링 기능 없이 작업하려면 전원 스위치

7

을

“

on”

 위치로 밉니다 . 자동 레벨링 기능이 꺼진

경우 표시기

6

에 적색등이 켜지며 30 초 동안 레이저

선이 천천히 깜박입니다 .

자동 레벨링 기능이 해제된 상태에서는 측정공구를 손

에 들고 있거나 경사진 바닥에 놓아도 됩니다 . 레이저

선이 더 이상 반드시 직각으로 만나지 않습니다 .

레벨링 정확도

정확도에 미치는 영향

가장 큰 영향을 미치는 것은 주위 온도입니다 . 특히 바

닥에서부터 위로 가면서 온도 차가 있으면 레이저빔이

굴절될 수 있습니다 .

바닥 가까이에서 온도 변화가 가장 심하므로 20 m 이

상의 거리를 측정할 경우 반드시 측정공구를 삼각대에

조립하여 사용해야 합니다 . 또한 가능하면 측정공구를

작업 표면의 중심에 세우십시오 .

외적인 영향 이외에도 또한 떨어뜨리거나 강한 충격 등

기기에 가해지는 영향으로 인해 편차가 발생할 수 있습

니다 . 그러므로 작업을 시작하기 전에 항상 측정공구의

정확도를 확인하십시오 .

항상 수평 레이저 선의 레벨링 정확도를 우선 측정하고

나서 수직 레이저 선의 레벨링 정확도를 확인하십시오 .

정확도 확인 시 측정공구가 한번이라도 최대 편차를 초

과할 경우 보쉬 서비스 센터에 맡겨 수리하십시오 .

가로축의 수평 레벨링 정확도 테스트하기

이 테스트를 하려면 벽 A 와 B 사이에 단단한 바닥이

있는 5 m 구간의 빈 공간이 필요합니다 .

–

측정공구를 벽 A에 가까이하여 삼각대에 조립하거나

단단하고 평평한 바닥에 놓으십시오 . 측정공구의 자

동 레벨링 기능을 작동하십시오 . 측정공구 앞 정면

으로 수평 레이저면과 수직 레이저면이 발사되는 작

동 모드를 선택하십시오 .

–

레이저를 가까이 있는 벽 A 에 향하게 하고 측정공구

를 레벨링하도록 하십시오 . 레이저 선들이 서로 교

차하는 점의 중심을 벽에 표시하십시오 ( 점

I

).

–

측정공구를 180

° 돌리고 , 다시 레벨링하게 한 후

건너편 벽 B 에 레이저 선의 교차하는 점을 표시하

십시오 ( 점

II

).

A

B

5 m

A

B

180°

OBJ_BUCH-1046-002.book  Page 164  Thursday, November 29, 2012  12:07 PM

한국어

 |

165

Bosch Power Tools

1 619 929 L95 | (29.11.12)

–

측정공구를

－돌리지 않은 상태로 － 벽 B 에 가까

이 두고 스위치를 켠 후 레벨링이 되도록 합니다 .

–

( 삼각대를 사용하거나 혹은 받침대를 사용하여 ) 측정

공구의 레이저 선 교차점이 벽 B 에 이전에 표시했

던 점

II

와 정확히 일치하도록 하여 그 높이를 맞춥

니다 .

–

높이를 변경하지말고 측정공구를 180

° 돌리십시

오 . 측정공구를 수직 레이저 선이 이미 표시된 점

I

을 통과하도록 하여 벽 A 에 맞추십시오 . 측정공구

를 레벨링하게 한 후 벽 A 에 레이저 선의 교차점을

표시하십시오 ( 점

III

).

–

벽 A에 표시된 두 점

I

과

III

의 차이

d

는 측정공구의

가로축의 실제 높이 편차입니다 .

측정 구간 2 x 5 m = 10 m 의 경우 최대 허용 편차

는 다음과 같습니다 :

10 m x

±0.2 mm/m = ±2 mm 입니다 .

그러므로 점

I

과

III

 사이의 간격

d

는 반드시 2 mm

이하이어야 합니다 .

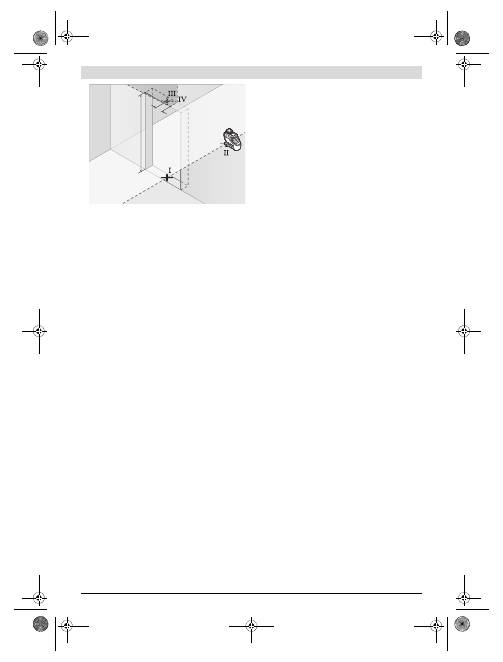

수직선의 레벨링 정확도 확인하기

이 테스트를 하려면 ( 단단한 바닥에 ) 문의 양쪽으로 최

소한 2.5 m 의 자리가 있는 곳이 필요합니다 .

–

측정공구를 문에서 2.5m 거리에 단단하고 평평한

바닥에 ( 삼각대를 사용하지 말고 ) 놓으십시오 . 측정

공구의 자동 레벨링 기능을 작동하십시오 . 측정공구

정면으로 수직 레이저면이 발사되는 작동 모드를 선

택하십시오 .

–

수직 레이저 선의 중심을 문 바닥에 ( 점

I

), 문의 다

른 쪽에 5 m 떨어진 거리에 ( 점

II

) 그리고 문 위쪽

면에 ( 점

III

) 에 각각 표시합니다 .

–

측정공구를 180

° 돌려 문 건너편에 점

II

 바로 뒤

에 놓으십시오 . 측정공구를 레벨링하고 나서 수직 레

이저선의 중심이 정확히 점

I

과

II

를 통과하도록 맞

추십시오 .

–

문 위쪽에 레이저 선의 중심을 점

IV

로 표시하십시

오 .

–

표시된 두 점

III

과

IV

의 차이

d

가 측정공구의 수직

실제 편차입니다 .

–

문 부위의 높이를 측정하십시오 .

두번째 수직 레이저면을 위해 측정을 반복하십시오 . 이

경우 수직 레이저면이 측정공구 옆쪽으로 발사되는 작

동 모드를 선택한 후 , 측정을 시작하기 전에 측정공구

를 90

° 돌리십시오 .

최대 허용 편차는 다음과 같이 계산할 수 있습니다 :

문 높이의 2 배 x 0.2mm/m

실례 : 문 높이가 2m 인 경우 최대 편차는 :

2 x 2m x

±0.2mm/m = ±0.8mm 입니다 . 그러

므로 점

III

과

IV

 사이의 간격은 매 측정 시 0.8mm 이

하 이어야 합니다 .

A

B

A

B

d

d

180°

2,5 m

2,5 m

2 m

d

OBJ_BUCH-1046-002.book  Page 165  Thursday, November 29, 2012  12:07 PM

166

 |

한국어

1 619 929 L95 | (29.11.12)

Bosch Power Tools

사용방법



표시할 때 반드시 레이저 선의 중심점을 사용하십시

오 .

레이저 선의 폭이 거리에 따라 변화합니다 .

레이저 표적판으로 작업하기

레이저 표적판

15

를 사용하면 작업 조건이 불리하거나

먼 거리에서 작업할 때 가시성이 개선됩니다 .

레이저 표적판

15

의 절반 정도 반사된 빔은 레이저 선

의 가시성을 보완해 주며 , 통과한 절반 정도의 빔을 통

해 레이저 표적판 반대편에서도 역시 레이저 선을 알아

볼 수 있습니다 .

삼각대를 사용한 작업 ( 별매 액세서리 )

삼각대를 사용하면 바닥이 안정되고 높이를 조절할 수

있는 장점이 있습니다 . 1/4"- 삼각대 연결 부위

9

가 있

는 측정공구를 삼각대

22

나 시중에서 구매가 가능한 카

메라 삼각대의 나사에 끼우십시오 . 시중에서 구매 가능

한 건축용 삼각대를 고정하려면 5/8"- 삼각대 연결 부

위

8

을 사용하십시오 . 삼각대의 잠금 나사로 측정공구

를 조이십시오 .

유니버설 홀더로 고정하기 ( 별매 액세서리 )

( 그림 D 참조 )

유니버설 홀더

19

를 사용하면 측정공구를 수직면 , 파

이프 혹은 자화 가능한 ( 자기를 띠게 할 수 있는 ) 소재

에 고정할 수 있습니다 . 유니버설 홀더는 또한 스탠드

로도 적당하며 측정공구의 높이를 맞추는데 도움이 됩

니다 .

측정판을 사용한 작업 ( 별매 액세서리 )

( 그림 A

－B 참조 )

측정판

16

을 사용하면 바닥에 레이저 표시를 하거나 벽

에 레이저 높이를 투영할 수 있습니다 .

제로 부위와 눈금으로 원하는 높이에 대한 차이를 측정

할 수 있으며 다른 위치에서 다시 투영될 수 있습니다 .

그러므로 표시하려는 높이에서 측정공구를 정확히 설정

하지 않아도 됩니다 .

측정판

16

에는 반사 코팅이 되어 있어 먼 거리에서 혹

은 강한 태양 광선에서도 레이저빔을 잘 볼 수 있습니

다 . 레이저빔과 평행하게 측정판을 볼 경우에만 명암의

강도가 개선된 것을 확인할 수 있습니다 .

레이저 리시버와 함께 작업하기 ( 별매 액세서리 )

( 그림 D 참조 )

조명 상태가 좋지 않은 조건 ( 주위가 밝거나 직사 광선

의 경우 ) 혹은 측정 거리가 먼 경우에 작업할 때 레이

저 선를 잘 포착하기 위해 레이저 리시버

17

을 사용하

십시오 . 레이저 리시버를 사용할 경우 펄스 기능을 작

동하십시오 (“ 펄스 기능 ” 참조 , 164 면 ).

레이저용 안경 ( 별매 액세서리 )

레이저용 안경은 주위의 광선을 필터링하여 레이저의

적색 광선을 눈에 더 잘 보이게 합니다 .



레이저용 안경을 보안경으로 사용하지 마십시오 .

레

이저용 안경은 레이저빔을 더 잘 보기 위해 사용하

는 것으로 레이저 방사로부터 보호하지 않습니다 .



레이저용 안경을 선글라스로 착용하거나 운전할 때

사용하지 마십시오 .

레이저용 안경을 사용해도 UV

자외선으로부터 완전히 보호할 수 없으며 색상 감별

력이 감소합니다 .

작업 실례 ( 그림 C

－ H 참조 )

측정공구의 사용방법의 실례는 그림이 나와있는 면을

참고하십시오 .

보수 정비 및 서비스

보수 정비 및 유지

반드시 측정공구를 함께 공급되는 안전 가방이나 케이

스에 넣어 보관하고 운반하십시오 .

항상 측정공구를 깨끗이 유지하십시오 .

측정공구를 물이나 다른 액체에 넣지 마십시오 .

물기있는 부드러운 천으로 오염된 부위를 깨끗이 닦으

십시오 . 세척제나 용제를 사용하지 마십시오 .

특히 레이저빔 발사구 표면을 정기적으로 깨끗이하고

보푸라기가 없도록 하십시오 .

세심한 제작과 검사에도 불구하고 측정공구가 불량한

경우가 있다면 보쉬 지정 전동공구 서비스 센터에 수리

를 의뢰하십시오 . 측정공구를 직접 열어 분해하지 마십

시오 .

문의 사항이 있거나 스패어 부품을 주문할 때 반드시

측정공구의 타입 표시판에 적힌 10 자리의 제품 번호를

알려 주십시오 .

수리를 해야 할 경우 측정공구를 안전 케이스

18

에 넣

어 보내 주십시오 .

보쉬 AS 및 고객 상담

보쉬는 귀하의 제품 및 수리에 관한 문의를 받고 있습

니다 .

AS 센터 정보 및 제품에 대한 고객 상담은 하기 고객

콜센터 및 이메일 상담을 이용해주시기 바랍니다 .

고객 콜센터 : 080-955-0909

이메일 상담 :

Bosch-pt.hotline@kr.bosch.com

한국로버트보쉬 ( 주 )

경기도 용인시 기흥구 보정동 298 번지

www.bosch-pt.co.kr

처리

측정공구 , 액세서리 및 포장 등은 친환경적인 방법으로

재활용될 수 있도록 분류하십시오 .

측정공구와 배터리 팩 / 배터리를 가정용 쓰레기로 처리

하지 마십시오 !

위 사항은 사전 예고 없이 변경될 수도 있습니다 .

OBJ_BUCH-1046-002.book  Page 166  Thursday, November 29, 2012  12:07 PM

ภาษาไทย

 |

 167

Bosch Power Tools

1 619 929 L95 | (29.11.12)

ภาษาไทย

กฎระเบียบเพื่อความปลอดภัย

กล้องเลเซอร์แบบเส้น

ท่านสามารถใช้เครื่องมือวัดทํางานได้อย่าง

ปลอดภัย

หากได้อ่านข้อมูลเกี่ยวกับ

การปฏิบัติงานและข้อมูลเพื่อความปลอดภัย

ทั้งหมดเท่านั้น

รวมทั้งต้องปฏิบัติตาม

คําแนะนําที่เขียนไว้อย่างเคร่งครัดด้วย

อย่า

ทําให้ป้ายเตือนที่อยู่บนเครื่องมือวัดนี้ลบเล

ือน

เก็บรักษา

คําแนะนําเหล่านี้ไว้ให้ดี



ข้อควรระวัง

–

การใช้อุปกรณ์ปฏิบัติงานหรืออุปกรณ์

ปรับแต่งอื่นๆ

หรือการใช้วิธีการทํางานที่นอกเหนือ

ไปจากที่กล่าวถึงในที่นี้

อาจทําให้ได้รับรังสีที่เป็น

อันตรายได้



เครื่องมือวัดนี้จัดส่งมาพร้อมป้ายเตือน

 (

หมายเลข

12

ในภาพประกอบของเครื่องมือวัด

)



หากข้อความของป้ายเตือนไม่ได้พิมพ์เป็นภาษาของ

ท่าน

ก่อนใช้งานครั้งแรก

ให้ติดป้ายเตือนที่พิมพ์เป็น

ภาษาของท่านที่จัดส่งมาทับลงบนป้ายเดิม



อย่าส่องลําแสงเลเซอร์ไปยังคนหรือสัตว์

และอย่า

จ้องมองลําแสงเลเซอร์

เครื่องมือวัดนี้ผลิตลําแสง

เลเซอร์ระดับ

2

ตามมาตรฐาน

IEC 60825-1

รังสีนี้

สามารถทําให้คนตาบอดได้



อย่าใช้แว่นสําหรับมองแสงเลเซอร์เป็นแว่นนิรภัย

แว่น

สําหรับมองแสงเลเซอร์ใช้สําหรับมองลําแสงเลเซอร์

ให้เห็นชัดเจนขึ้น

แต่ไม่ได้ช่วยป้องกันรังสีจากลําแสง

เลเซอร์



อย่าใช้แว่นสําหรับมองแสงเลเซอร์เป็นแว่นกันแดดหรือ

ใส่ขับรถยนต์

แว่นสําหรับมองแสงเลเซอร์ไม่สามารถ

ป้องกันรังสีอัลตราไวโอเลต

 (

UV

)

ได้อย่างสมบูรณ์

และยัง

ทําให้มองเห็นแสงสีไม่ชัดเจน



การซ่อมแซมเครื

่องมือวัดควรทําโดยผู

้เชี

่ยวชาญและใช้

อะไหล่แท้เท่านั้น

ทั้งนี้เพื่อให้มั่นใจได้ว่าสามารถใช้งาน

เครื่องมือวัดได้อย่างปลอดภัยเสมอ



อย่าให้เด็กใช้เครื่องมือวัดด้วยเลเซอร์โดยไม

่มีผู้ควบคุม

ดูแล

เด็กๆ

อาจทําให้ผู้อื่นตาบอดโดยไม่ตั้งใจ



อย่าใช้เครื่องมือวัดในบรรยากาศที่มีโอกาสระเบิด

เช่น

ในบริเวณที่มีของเหลวติดไฟได้

แก๊ส

หรือฝุ่นละออง

ในเครื่องมือวัดสามารถเกิดประกายไฟซึ่งอาจจุดฝุ่นละออง

หรือไอระเหยให้ติดไฟได้

แผ่นเป้าหมายเลเซอร์

ต้องกันแผ่นเป้าหมายเลเซอร์

15

ให้

ห่างจากเครื่องปรับจังหวะการเต้นของ

หัวใจด้วยไฟฟ้า

แม่เหล็กบนแผ่นเป้าหมาย

เลเซอร์จะสร้างสนามแม่เหล็ก

ซึ่งสามารถ

ทําให้เครื่องปรับจังหวะการเต้นของหัวใจ

ด้วยไฟฟ้าทํางานบกพร่องได้



ต้องกันแผ่นเป้าหมายเลเซอร์

15

ให้ห่างจากสื่อนํา

ข้อมูลที่มีคุณสมบัติเป็นแม่เหล็กและอุปกรณ์ท

ี่ไวต่อแรง

ดึงดูดแม่เหล็ก

แม่เหล็กบนแผ่นเป้าหมายเลเซอร์สามารถ

ทําให้ข้อมูลสูญหายอย่างเรียกกลับไม่ได้

รายละเอียดผลิตภัณฑ์และ

ข้อมูลจําเพาะ

โปรดคลี่หน้าที่พับไว้ซึ่งแสดงภาพประกอบเครื่องมือวัด

และ

คลี่ไว้ตลอดเวลาที่อ่านหนังสือคู่มือการใช้งาน

ประโยชน์การใช้งาน

เครื่องมือวัดนี้ใช้สําหรับกําหนดและตรวจสอบเส้นแนวนอน

และแนวตั้ง

ส่วนประกอบผลิตภัณฑ์

ลําดับเลขของส่วนประกอบผลิตภัณฑ์อ้างถึงส่วนประกอบของ

เครื่องมือวัดที่แสดงในหน้าภาพประกอบ

1

ช่องทางออกลําแสงเลเซอร์

2

ไฟเตือนแบตเตอรี่ต่ํา

3

ปุ่มฟังชั่นการยิงแสงเป็นช่วงสั้น

4

สัญลักษณ์ฟังชั่นการยิงแสงเป็นช่วงสั้น

5

ปุ่มรูปแบบการทํางาน

6

ไฟแสดงการทํางานโดยไม่มีการทําระดับอัตโนมัติ

7

สวิทช์เปิด

-

ปิด

8

ช่องประกอบของขาตั้งแบบสามขาขนาด

5/8"

9

ช่องประกอบของขาตั้งแบบสามขาขนาด

1/4"

10

ฝาแบตเตอรี่

11

ตัวล็อคฝาแบตเตอรี่

12

ป้ายเตือนแสงเลเซอร์

13

หมายเลขเครื่อง

14

แม่เหล็ก

15

แผ่นเป้าหมายเลเซอร์

16

แผ่นวัดพร้อมขาตั้ง

*

17

อุปกรณ์รับแสงเลเซอร์

*

18

กระเป๋าใส่เครื่องมือวัด

*

19

ด้ามจับอเนกประสงค์

*

20

ก้านแบบชักยืดได้

*

21

แว่นสําหรับมองแสงเลเซอร์

*

22

ขาตั้งแบบสามขา

*

*

อุปกรณ์ประกอบในภาพประกอบหรือในคําอธิบาย

ไม่รวมอยู่ใน

การจัดส่งมาตรฐาน

OBJ_BUCH-1046-002.book  Page 167  Thursday, November 29, 2012  12:07 PM

168

|

ภาษาไทย

1 619 929 L95 | (29.11.12)

Bosch Power Tools

ข้อมูลทางเทคนิค

การประกอบ

การใส่

/

การเปลี่ยนแบตเตอรี่

ขอแนะนําให้ใช้แบตเตอรี่แบบอัลคาไลน์แมงกานีสก

ับ

เครื่องมือวัดนี้

เปิดฝาแบตเตอรี่

10

โดยดันตัวล็อค

11

ไปตามทิศลูกศร

และพับฝาแบตเตอรี่ขึ้น

ใส่แบตเตอรี่เข้าไป

ขณะใส่แบตเตอรี่

ต้องดูให้ขั้วแบตเตอรี่อยู่ในตําแหน่งที่ถูกต้องตามที่กําหนด

ไว้ที่ด้านในฝาแบตเตอรี่

หากแบตเตอรี่อ่อน

เสียงสัญญาณจะดังขึ้นหนึ่งคร

ั้งนาน

5

วินาที

ไฟเตือนแบตเตอรี่ต่ํา

2

กะพริบสีแดงอย่างต่อเนื่อง

เครื่องมือวัดสามารถทํางานต่อไปได้ไม่เกิน

 2

ชั่วโมง

หากแบตเตอรี่อ่อนขณะเปิดเครื่องมือวัด

เสียงสัญญาณจะ

ดังขึ้นนาน

 5

วินาทีในทันทีที่เปิดสวิทช์เครื่องมือวัด

เปลี่ยนแบตเตอรี่ทุกก้อนพร้อมกันเสมอ

โดยใช้แบตเตอรี่ยี่ห้อ

เดียวกันทั้งหมดและมีความจุเท่ากันทุกก้อน



เมื่อไม่ใช้งานเป็นเวลานาน

ให้นําแบตเตอรี่ออกจาก

เครื่องมือวัด

หากใส่แบตเตอรี่ทิ้งไว้นานๆ

แบตเตอรี่จะเกิด

การกัดกร่อนและปล่อยประจุไฟฟ้าออกมา

การปฏิบัติงาน

การเริ่มต้นใช้งาน



ภายใต้เงื่อนไขบางประการ

ขณะทํางานเครื่องมือวัดจะ

ปล่อยสัญญาณเสียงดังออกมา

ดังนั้นต้องเอาเครื่องมือ

วัดออกห่างจากหูของท่านหรือบุคคลอื่น

สัญญาณ

เสียงดัง

อาจทําให้การได้ยินบกพร่องได้



ป้องกันไม่ให้เครื่องมือวัดได้รับความชื้นและโดน

แสงแดดส่องโดยตรง



อย่าให้เครื่องมือวัดได้รับอุณหภูมิที่สูงมาก

หรือรับ

อุณหภูมิที่เปลี่ยนแปลงมาก

ตัวอย่าง

เช่น

อย่าปล่อยเครื่อง

ไว้ในรถยนต์เป็นเวลานาน

ในกรณีที่อุณหภูมิมีการ

เปลี่ยนแปลงมาก

ต้องปล่อยให้เครื่องมือวัดปรับเข้ากับ

อุณหภูมิรอบด้านก่อนใช้เครื่องทํางาน

ในกรณีที่ได้รับ

อุณหภูมิที่สูงมาก

หรือรับอุณหภูมิที่เปลี่ยนแปลงมาก

เครื่องมือวัดอาจมีความแม่นยําน้อยลง



หลีกเลี่ยงอย่าให้เครื่องมือวัดตกหล่นหรือถูกกระทบ

อย่างแรง

เมื่อเครื่องมือวัดถูกกระทบจากภายนอก

อย่างแรง

ควรตรวจสอบความแม่นยําก่อนนําไปใช้งาน

ต่อเสมอ

 (

ดู

 "

ความแม่นยําการทําระดับ

")



ปิดเครื่องมือวัดขณะเคลื่อนย้าย

เมื่อปิดสวิทช์

ชุดทําระดับ

จะถูกล็อค

ถ้าไม่เช่นนั้นการเคลื่อนไหวอย่างรุนแรงอาจ

ทําให้ชุดทําระดับเสียหายได้

การเปิดและปิดเครื่อง

เปิด

เครื่องมือวัดทํางานโดยดันสวิทช์เปิด

-

ปิด

7

ไปที่ตําแหน่ง

"

on

"

 (

เมื่อทํางานโดยไม่มีการทําระดับอัตโนมัติ

)

หรือไปที่

ตําแหน่ง

"

on

"

 (

เมื่อทํางานด้วยการทําระดับอัตโนมัติ

)

ทันทีที่เปิดสวิทช์

เครื่องมือวัดจะปล่อยลําแสงเลเซอร์ออกจาก

ช่องทางออก

1



อย่าส่องลําแสงเลเซอร์ไปยังคนหรือสัตว์

และอย่า

จ้องมองลําแสงเลเซอร์แม้จะอยู่ในระยะไกล

ปิด

เครื่องมือวัดโดยดันสวิทช์เปิด

-

ปิด

7

ไปที่ตําแหน่ง

"

off

"

เมื่อปิดสวิทช์

ชุดทําระดับจะถูกล็อค

หากเครื่องมีอุณหภูมิเกินกว่าอุณหภูมิการใช้งานสูงสุดที่

อนุญาตคือ

40 °C

เครื่องจะปิดสวิทช์

ทั้งนี้เพื่อปกป้องหลอด

เลเซอร์แบบไดโอด

เมื่อเครื่องเย็นลงแล้ว

เครื่องพร้อมจะ

ทํางาน

ให้เปิดสวิทช์เครื่องอีกครั้งได้

การยกเลิกการปิดอัตโนมัติ

หากไม่มีการกดปุ่มใดๆ

ที่เครื่องมือวัดเป็นเวลานานประมาณ

30

นาที

เครื่องมือวัดจะปิดสวิทช์โดยอัตโนมัติเพื

่อปกป้อง

แบตเตอรี่

เมื่อต้องการเปิดสวิทช์เครื่องมือวัดหลังการป

ิดสวิทช์โดย

อัตโนมัติ

ให้ดันสวิทช์เปิด

-

ปิด

7

ไปที่ตําแหน่ง

"off"

และ

จากนั้นจึงเปิดสวิทช์เครื่องมือวัดอีกครั้งหน

ึ่ง

หรือให้กดปุ่ม

รูปแบบการทํางาน

5

หนึ่งครั้ง

หรือกดปุ่มฟังชั่นการยิงแสง

เป็นช่วงสั้น

3

หนึ่งครั้ง

กล้องเลเซอร์แบบเส้น

GLL 3-80 P

หมายเลขสินค้า

3 601 K63 300

ย่านการทํางาน

1)

–

มาตรฐาน

–

ใช้ฟังชั่นการยิงแสงเป็นช่วงสั้น

–

ใช้อุปกรณ์รับแสงเลเซอร์

20

ม

.

15

ม

.

5

–

80

ม

.

ความแม่นยําการทําระดับ

±

0.2

มม

./

ม

.

ย่านการทําระดับอัตโนมัติ

ปกติ

±

4

°

ระยะเวลาทําระดับ

ปกติ

<4

วินาที

อุณหภูมิปฏิบัติงาน

–

10

°C

 ... +40

°C

อุณหภูมิเก็บรักษา

–

20

°C

 ... +70

°C

ความชื้นสัมพัทธ์

สูงสุด

90 %

ระดับเลเซอร์

2

ชนิดเลเซอร์

640 nm, <1 mW

C

6

1

ช่วงส่งคลื่นสั้นที่สุด

1/1600

วินาที

ช่องประกอบกับขาตั้งแบบสามขา

1/4", 5/8"

แบตเตอรี่

4

 x

1.5

โวลท์

LR06 (AA)

ระยะเวลาทํางาน

–

ใช้

 3

ระนาบเลเซอร์

–

ใช้

 2

ระนาบเลเซอร์

–

ใช้

 1

ระนาบเลเซอร์

5

ชั่วโมง

9

ชั่วโมง

18

ชั่วโมง

น้ําหนักตามระเบียบการ

-

EPTA-Procedure 01/2003

0.75

กก

.

ขนาด

 (

ความยาว

x

ความกว้าง

x

ความสูง

)

159 x 75 x 141

มม

.

ระดับการคุ้มกัน

IP 54 (

ป้องกันฝุ่นและ

น้ํากระเด็นเปียก

)

1)

ย่านการทํางานอาจลดลงหากมีสภาวะแวดล้อมที่ไม่เหมาะสม

(

ต

.

ย

.

เช่น

แสงอาทิตย์ส่องโดยตรง

)

เครื่องมือวัดนี้มีหมายเลขเครื่อง

13

บนแผ่นป้ายรุ่น

OBJ_BUCH-1046-002.book  Page 168  Thursday, November 29, 2012  12:07 PM

ภาษาไทย

 |

 169

Bosch Power Tools

1 619 929 L95 | (29.11.12)

เมื่อต้องการยกเลิกการปิดสวิทช์โดยอัตโนมัติ

ให้กดปุ่มรูปแบบ

การทํางาน

5

นานอย่างน้อยที่สุด

3

วินาที

 (

ขณะเครื่องมือ

วัดเปิดสวิทช์อยู่

)

เพื่อยืนยันการยกเลิกการปิดสวิทช์โดย

อัตโนมัติ

ลําแสงเลเซอร์จะกะพริบขึ้นสั้นๆ



อย่าเปิดเครื่องมือวัดทิ้งไว้โดยไม่ควบคุมดูแล

และ

ให้ปิดเครื่องมือวัดหลังใช้งาน

ลําแสงเลเซอร์อาจ

ทําให้บุคคลอื่นตาพร่าได้

เมื่อต้องการเรียกใช้งานการปิดสวิทช์โดยอัตโนมัติ

ให้ปิด

สวิทช์เครื่องมือวัดและเปิดสวิทช์อีกครั้ง

หรือกดปุ่มรูปแบบ

การทํางาน

5

ค้างไว้นานอย่างน้อยที่สุด

 3

วินาที

การยกเลิกเสียงสัญญาณ

เมื่อเปิดสวิทช์เครื่องมือวัด

เสียงสัญญาณจะทํางานเสมอ

หากต้องการยกเลิก

/

เรียกใช้งานเสียงสัญญาณ

ให้กดปุ่ม

รูปแบบการทํางาน

5

และปุ่มฟังชั่นการยิงแสงเป็นช่วงสั้น

3

พร้อมๆ

กัน

ค้างไว้นานอย่างน้อยที่สุด

 3

วินาที

เพื่อยืนยันการยกเลิกและการเรียกใช้งานเสียงส

ัญญาณ

จะมีเสียงปี๊บสั้นๆ

ดังขึ้นสามครั้งสําหรับทั้งสองกรณี

วิธีการปฏิบัติงาน

เครื่องมือวัดนี้มีรูปแบบการทํางานหลายประเภท

ซ

ึ่งท่าน

สามารถสับเปลี่ยนใช้ได้ทุกเวลา

รูปแบบการทํางานเหล่านี้มี

ไว้สําหรับ

:

–

ผลิตระนาบเลเซอร์แนวนอนหนึ่งระนาบ

–

ผลิตระนาบเลเซอร์แนวตั้งหนึ่งระนาบ

–

ผลิตระนาบเลเซอร์แนวตั้งสองระนาบ

–

ผลิตระนาบเลเซอร์แนวนอนหนึ่งระนาบ

และระนาบเลเซอร์

แนวตั้งสองระนาบ

เมื่อเปิดสวิทช์

เครื่องมือวัดจะผลิตระนาบเลเซอร์แนวนอนหนึ่ง

ระนาบ

เมื่อต้องการเปลี่ยนรูปแบบการทํางาน

ให้กดปุ่ม

รูปแบบการทํางาน

5

ท่านสามารถเลือกทํางานด้วยการทําระดับอัตโนมัติ

และไม่มี

การทําระดับอัตโนมัติ

กับทุกรูปแบบการทํางาน

ฟังชั่นการยิงแสงเป็นช่วงสั้น

(pulse)

เมื่อทํางานกับอุปกรณ์รับแสงเลเซอร์

17

ต้องเรียกใช้งาน

ฟังชั่นการยิงแสงเป็นช่วงสั้น

–

ไม่ว่าจะเลือกรูปแบบการ

ทํางานใดก็ตาม

ในฟังชั่นการยิงแสงเป็นช่วงสั้น

เส้นเลเซอร์จะกะพริบที่ความถี่

สูงมาก

และด้วยเหตุนี้อุปกรณ์รับแสงเลเซอร์

17

จึงสามารถ

ค้นพบเส้นเลเซอร์

เมื่อต้องการเปิดสวิทช์ฟังชั่นการยิงแสงเป็นช

่วงสั้น

ให้กดปุ่ม

3

เมื่อฟังชั่นการยิงแสงเป็นช่วงสั้นเปิดสวิทช์อยู่

สัญลักษณ์

ฟังชั่นการยิงแสงเป็นช่วงสั้น

4

สีเขียวจะติดขึ้น

เมื่อฟังชั่นการยิงแสงเป็นช่วงสั้นเปิดสวิทช์อยู่

ความสามารถ

ของตามนุษย์ในการมองเห็นเส้นเลเซอร์จะลดลง

ดังนั้นเมื่อ

ทํางานโดยไม่มีอุปกรณ์รับแสงเลเซอร์

จึงต้องปิดฟังชั่นการยิง

แสงเป็นช่วงสั้นโดยกดปุ่ม

3

อีกครั้ง

เมื่อฟังชั่นการยิงแสง

เป็นช่วงสั้นปิดสวิทช์อยู่

สัญลักษณ์ฟังชั่นการยิงแสงเป็นช่วงสั้น

4

จะดับลง

การทําระดับอัตโนมัติ

การทํางานด้วยการทําระดับอัตโนมัติ

วางเครื่องมือวัดบนอุปกรณ์หนุนที่มั่นคงและราบเสมอกัน

ประกอบเครื่องเข้ากับด้ามจับ

19

หรือกับขาตั้งแบบ

สามขา

22

เมื่อทํางานด้วยการทําระดับอัตโนมัติ

ให้ดันสวิทช์เปิด

-

ปิด

7

ไปที่ตําแหน่ง

"

 on

"

เมื่อเปิดสวิทช์

ฟังชั่นการทําระดับจะปรับความไม่ราบเรียบให้

สมดุลภายในย่านการทําระดับอัตโนมัติ

±4°

ได้เอง

การทํา

ระดับสิ้นสุดลงทันทีที่ลําแสงเลเซอร์ไม่เคลื่อนไหวอีกต่อไป

หากไม่สามารถทําระดับอัตโนมัติได้

ต

.

ย

.

เช่น

เนื่องจาก

พื้นผิวที่เครื่องมือวัดตั้งอยู่

เบี่ยงเบนมากกว่า

4°

จากระนาบ

ราบ

ลําแสงเลเซอร์จะเริ่มกะพริบอย่างรวดเร็ว

เม

ื่อมี

การเรียกใช้เสียงสัญญาณ

สัญญาณจังหวะเร็วๆ

จะด

ังขึ้นนาน

30

วินาที

 (

สูงสุด

)

เสียงบอกเหตุนี้จะถูกยกเลิกภายใน

10

วินาทีหลังเปิดสวิทช์

เพื่อปล่อยให้เครื่องมือวัดทําการปรับ

ตั้งเครื่องมือวัดในตําแหน่งราบ

และรอให้เกิดการทําระดับ

อัตโนมัติ

ในทันทีที่เครื่องมือวัดอยู่ภายในย่านการทําระดับ

อัตโนมัติ

±4°

ลําแสงเลเซอร์ทั้งหมดจะติดขึ้นอย่างต่อเนื่อง

และเสียงสัญญาณจะปิดสวิทช์ลง

ในกรณีที่พื้นสั่นสะเทือนหรือเปลี่ยนตําแหน่งขณะทํางาน

เครื่องมือวัดจะทําระดับโดยอัตโนมัติอีกครั้ง

เพื่อหลีกเลี่ยง

ความผิดพลาด

ให้ตรวจสอบตําแหน่งของเส้นเลเซอร์แนวนอน

และแนวตั้งกับจุดอ้างอิงเมื่อทําระดับซ้ําอีกคร

ั้ง

การทํางานโดยไม่มีการทําระดับอัตโนมัติ

สําหรับการทํางานโดยไม่มีการทําระดับอัตโนมัติ

ให

้ดันสวิทช์

เปิด

-

ปิด

7

ไปที่ตําแหน่ง

"

on

"

เมื่อการทําระดับอัตโนมัติ

ปิดสวิทช์

ไฟ

6

จะติดขึ้นสีแดง

และใน

 30

วินาทีแรก

ลําแสง

เลเซอร์จะกะพริบอย่างช้าๆ

เมื่อการทําระดับอัตโนมัติปิดสวิทช์อยู่

ท่านสามารถถือ

เครื่องมือวัดในมือได้อย่างอิสระ

หรือวางเครื่องบนพื้นผิว

ลาดเอียงได้

เส้นเลเซอร์ไม่จําเป็นต้องวิ่งในแนวตั้งตรงซึ่งกัน

และกันอีกต่อไป

ความแม่นยําการทําระดับ

ผลกระทบต่อความแม่นยํา

อุณหภูมิรอบด้านมีผลต่อความแม่นยํามากที่สุด

โดยเฉพาะ

อย่างยิ่งความแตกต่างของอุณหภูมิจากพื้นขึ้นไปที่ระดับ

สูงกว่าสามารถเบี่ยงเบนลําแสงเลเซอร์ได้

เนื่องจากบริเวณใกล้พื้นมีการผันผวนของชั้นอุณหภูมิมากที่สุด

ดังนั้นเมื่อระยะทางวัดไกลกว่า

 20

ม

.

จึงควรประกอบ

เครื่องมือวัดเข้ากับขาตั้งแบบสามขาเสมอ

หากเป

็นไปได้ให้ตั้ง

เครื่องมือวัดไว้กลางพื้นที่ทํางานด้วย

นอกจากผลกระทบจากภายนอกแล้ว

ผลกระทบโดยเฉพาะต่อ

ตัวเครื่อง

 (

เช่น

ถูกกระแทกอย่างแรงหรือตกพื้น

)

สามารถ

ทําให้เกิดความเบี่ยงเบนได้

ดังนั้นต้องตรวจสอบความแม่นยํา

ของเครื่องมือวัดทุกครั้งก่อนเริ่มทํางาน

ในขั้นแรก

ให้ตรวจสอบความแม่นยําการทําระดับของเส้น

เลเซอร์แนวนอน

จากนั้นจึงตรวจสอบความแม่นยําการทํา

ระดับของเส้นเลเซอร์แนวตั้ง

OBJ_BUCH-1046-002.book  Page 169  Thursday, November 29, 2012  12:07 PM

170

|

ภาษาไทย

1 619 929 L95 | (29.11.12)

Bosch Power Tools

หากเครื่องมือวัดมีความเบี่ยงเบนมากกว่าความเบี่ยงเบนสูงสุด

ในขณะทําการทดสอบครั้งใดครั้งหนึ่ง

กรุณาส่งเคร

ื่องให้

ศูนย์บริการหลังการขาย

บ๊อช

ซ่อมแซม

การตรวจสอบความแม่นยําการทําระดับแนวนอนสําหรับ

แกนขวาง

สําหรับการตรวจสอบ

ต้องใช้ระยะทางวัดว่างเปล่ายาว

5

ม

.

บนพื้นผิวที่มั่นคงระหว่างผนัง

A

และ

B

–

ประกอบเครื่องมือวัดเข้าบนขาตั้งแบบสามขา

หรือวาง

เครื่องบนพื้นผิวที่มั่นคงและราบเสมอกันใกล้ก

ับผนัง

A

เปิดสวิทช์เครื่องมือวัดไปที่การทํางานด้วยการทําระดับ

อัตโนมัติ

เลือกรูปแบบการทํางานที่ผลิตระนาบเลเซอร์

แนวนอนหนึ่งระนาบ

และระนาบเลเซอร์แนวตั้งหนึ่ง

ระนาบ

ที่ออกจากด้านหน้าเครื่องมือวัด

–

ชี้เลเซอร์ไปยังผนังฝั่งใกล้

A

และปล่อยให้เครื่องมือวัดทํา

ระดับ

ทําเครื่องหมายตรงกลางจุดตรงที่เส้นเลเซอร์

ไขว้กันที่ผนัง

A

 (

จุด

I

)

–

หมุนเครื่องมือวัดไป

180°

ปล่อยให้เครื่องมือวัดทําระดับ

และทําเครื่องหมายที่จุดไขว้ของเส้นเลเซอร์บนผนังฝั่งตรง

ข้าม

B

 (

จุด

II

)

–

วางเครื่องมือวัดใกล้ผนัง

B

โดยไม่หมุนเครื่อง

เปิดสวิทช์

เครื่องมือวัดและปล่อยให้ทําระดับ

–

วางแนวความสูงของเครื่องมือวัด

 (

โดยปรับที่ขาต

ั้งแบบ

สามขาหรือใช้สิ่งของรองข้างใต้

หากจําเป็น

)

ในลักษณะ

ให้จุดไขว้ของเส้นเลเซอร์ตกลงบนจุดเครื่องหมาย

อันก่อน

II

บนผนัง

B

อย่างพอดิบพอดี

–

หมุนเครื่องมือวัดไป

180°

โดยไม่เปลี่ยนความสูง

ชี้เลเซอร์

ไปยังผนัง

A

ในลักษณะให้เส้นเลเซอร์แนวตั้งวิ่งผ่านจุดที่ทํา

เครื่องหมายไว้แล้ว

I

ปล่อยให้เครื่องมือวัดทําระดับ

และทํา

เครื่องหมายที่จุดไขว้ของเส้นเลเซอร์บนผนัง

A

 (

จุด

III

)

–

ความต่าง

d

ของจุดเครื่องหมายทั้งสอง

I

และ

III

บนผนัง

A

แสดงความเบี่ยงเบนความสูงของเครื่องมือวัดตามทาง

แกนขวางในขณะนั้น

บนระยะทางราบของ

2 x 5

ม

.

= 10

ม

.

ความเบี่ยงเบน

สูงสุดที่อนุญาตคือ

:

10

ม

.

x ±0.2

มม

./

ม

.

= ±2

มม

.

ดังนั้น

ความต่าง

d

ระหว่างจุด

I

และ

III

ต้องไม่มากกว่า

2

มม

. (

สุงสุด

)

การตรวจสอบความแม่นยําการทําระดับของเส้นแนวตั้ง

สําหรับการตรวจสอบ

ต้องใช้ช่องประตูที่มีพื้นที

่ว่างแต่ละด้าน

ห่างจากประตูอย่างน้อย

 2.5

เมตร

 (

บนพื้นผิวที่มั่นคง

)

–

วางเครื่องมือวัดบนพื้นผิวที่มั่นคงและราบเสมอกัน

(

ไม่วางบนขาตั้งแบบสามขา

)

ให้ห่างจากช่องประตู

 2.5

ม

.

เปิดสวิทช์เครื่องมือวัดไปที่การทํางานด้วยการทําระดับ

อัตโนมัติ

เลือกรูปแบบการทํางานที่ผลิตระนาบเลเซอร์

แนวตั้งหนึ่งระนาบที่ออกจากด้านหน้าเครื่องมือวัด

–

ทําเครื่องหมายตรงกลางเส้นเลเซอร์แนวตั้งที่พื

้นของช่อง

ประตู

 (

จุด

I

)

ที่ระยะห่างออกไป

5

เมตรเลยไปอีกด้านหนึ่ง

ของช่องประตู

 (

จุด

II

)

และที่ขอบด้านบนของช่องประตู

(

จุด

III

)

A

B

5 m

A

B

180°

A

B

A

B

d

d

180°

2,5 m

2,5 m

OBJ_BUCH-1046-002.book  Page 170  Thursday, November 29, 2012  12:07 PM

ภาษาไทย

 |

 171

Bosch Power Tools

1 619 929 L95 | (29.11.12)

–

หมุนเครื่องมือวัดไป

180°

และวางเครื่องไว้อีกด้านหนึ่ง

ของช่องประตูตรงเผงหลังจุด

II

ปล่อยให้เครื่องมือวัดทํา

ระดับ

และวางแนวเส้นเลเซอร์แนวตั้งในลักษณะให้

จุดกลางของเส้นเลเซอร์วิ่งผ่านจุด

I

และ

II

อย่างพอดิบ

พอดี

–

ทําเครื่องหมายตรงกลางเส้นเลเซอร์ที่ขอบด้านบนของช่อง

ประตูให้เป็นจุด

IV

–

ความต่าง

d

ของจุดเครื่องหมายทั้งสอง

III

และ

IV

แสดงความเบี่ยงเบนของเครื่องมือวัดจากเส้นดิ่งในขณะนั้น

–

วัดความสูงของช่องประตู

ทําซ้ําขั้นตอนการวัดสําหรับระนาบเลเซอร์แนวตั้งระนาบ

ที่สอง

สําหรับการทําซ้ํา

ให้เลือกรูปแบบการทํางานที่ผลิต

ระนาบเลเซอร์แนวตั้งหนึ่งระนาบที่ออกจากด้านข

้างเครื่องมือ

วัด

และหมุนเครื่องมือวัดไป

90°

ก่อนเริ่มต้นขั้นตอนการวัด

ความเบี่ยงเบนสูงสุดที่อนุญาตคํานวณดังต่อไปนี

้

:

สองเท่าของความสูงช่องประต

x 0.2

มม

./

ม

.

ตัวอย่าง

:

สําหรับความสูงช่องประตู

2

ม

.

ความเบี่ยงเบนสูงสุด

ควรเป็น

2 x 2

ม

.

x ±0.2

มม

./

ม

.

= ±0.8

มม

.

ดังนั้นจุด

III

และ

IV

ต้องห่างจากกันไม่มากกว่า

0.8

มม

. (

สูงสุด

)

สําหรับการวัด

แต่ละครั้ง

ข้อแนะนําในการทํางาน



ทําเครื่องหมายตรงกลางเส้นเลเซอร์เสมอ

ความกว้าง

ของเส้นเลเซอร์เปลี่ยนไปตามระยะทาง

การทํางานกับแผ่นเป้าหมายเลเซอร์

แผ่นเป้าหมายเลเซอร์

15

ช่วยให้มองเห็นลําแสงเลเซอร์ได้ดี

ยิ่งขึ้นในสภาวะที่ไม่เหมาะสมและในระยะทางไกลๆ

ส่วนสะท้อนกลับของแผ่นเป้าหมายเลเซอร์

15

ช่วยให้

มองเห็นเส้นเลเซอร์ได้ดียิ่งขึ้น

เนื่องจากมีส

่วนโปร่งใส

จึง

สามารถมองเห็นเส้นเลเซอร์จากทางด้านหลังของแผ

่น

เป้าหมายเลเซอร์ได้ด้วย

การทํางานกับขาตั้งแบบสามขา

 (

อุปกรณ์ประกอบ

)

ขาตั้งแบบสามขาช่วยให้สามารถวัดได้อย่างมั่นคงและปรับ

ความสูงได้

สวมเครื่องมือวัดผ่านช่องประกอบของขาตั้ง

แบบสามขาขนาด

1/4"

9

เข้าบนเกลียวของขาตั้งแบบ

สามขา

22

หรือขาตั้งกล้องที่มีจําหน่ายทั่วไป

สําหรับการยึด

กับขาตั้งก่อสร้างที่มีจําหน่ายทั่วไป

ให้ใช้ช่องประกอบของ

ขาตั้งแบบสามขาขนาด

5/8"

8

และขันสกรูล็อคของ

ขาตั้งแบบสามขาเข้าให้แน่น

การยึดกับด้ามจับอเนกประสงค์

 (

อุปกรณ์ประกอบ

)

(

ดูภาพประกอบ

D)

เมื่อใช้ด้ามจับอเนกประสงค์

19

ช่วย

ท่านสามารถติด

เครื่องมือวัด

ต

.

ย

.

เช่น

เข้ากับพื้นผิวแนวตั้ง

ท

่อ

หรือวัตถุที่

ทําให้เป็นแม่เหล็กได้

เป็นต้น

ด้ามจับอเนกประสงค์ยังเหมาะ

สําหรับใช้เป็นขาตั้งแบบสามขาชนิดตั้งพื้น

และทำให้ปรับ

ความสูงของเครื่องมือวัดได้ง่ายขึ้นด้วย

การทํางานกับแผ่นวัด

 (

อุปกรณ์ประกอบ

)

(

ดูภาพประกอบ

A–B)

แผ่นวัด

16

ช่วยให้สามารถคัดลอกเส้นเลเซอร์ไว้บนพื้นหรือ

คัดลอกความสูงเลเซอร์ไว้บนผนังได้

ท่านสามารถใช้จุดศูนย์และมาตราส่วนเพื่อวัดส่วนต่างของ

ความสูงที่ต้องการและนําไปวางเทียบยังสถานที่จ

ุดอื่น

ทั้งนี้

เพื่อตัดปัญหาการปรับตั้งเครื่องมือวัดไปยังความสูงที่จะต้อง

คัดลอก

ซึ่งต้องปรับตั้งอย่างเที่ยงตรง

แผ่นวัด

16

เคลือบสารสะท้อนกลับที่ช่วยให้มองเห็นลําแสง

เลเซอร์ได้ชัดเจนขึ้นในระยะทางไกลๆ

หรือเมื่ออยู่ท่ามกลาง

แสงแดดจ้า

ท่านจะเห็นความสว่างที่เข้มข้นเฉพาะเมื่อมอง

ขนานคู่กับลําแสงเลเซอร์ไปยังแผ่นวัดเท่านั้น

การทํางานกับอุปกรณ์รับแสงเลเซอร์

 (

อุปกรณ์ประกอบ

)

(

ดูภาพประกอบ

D)

ในสภาวะแสงที่ไม่เหมาะสม

 (

สภาพแวดล้อมที่สว่างจ้า

แสงแดดส่องตรง

)

และสําหรับระยะทางราบที่ไกลๆ

ให้ใช้

อุปกรณ์รับแสงเลเซอร์

17

เพื่อค้นหาเส้นเลเซอร์ได้ง่ายขึ้น

เมื่อทํางานกับอุปกรณ์รับแสงเลเซอร์

ให้เปิดสวิทช์ฟังชั่น

การยิงแสงเป็นช่วงสั้น

 (

ดู

 "

ฟังชั่นการยิงแสงเป็นช่วงสั้น

(pulse)"

หน้า

169)

แว่นสําหรับมองแสงเลเซอร์

 (

อุปกรณ์ประกอบ

)

แว่นสําหรับมองแสงเลเซอร์ช่วยกรองแสงสว่างรอบด

้าน

ออกไป

ทําให้ตามองเห็นแสงสีแดงของเลเซอร์ได้ชัดเจนขึ้น



อย่าใช้แว่นสําหรับมองแสงเลเซอร์เป็นแว่นนิรภัย

แว่น

สําหรับมองแสงเลเซอร์ใช้สําหรับมองลําแสงเลเซอร์ให้เห็น

ชัดเจนขึ้น

แต่ไม่ได้ช่วยป้องกันรังสีจากลําแสงเลเซอร์



อย่าใช้แว่นสําหรับมองแสงเลเซอร์เป็นแว่นกันแดดหรือ

ใส่ขับรถยนต์

แว่นสําหรับมองแสงเลเซอร์ไม่สามารถ

ป้องกันรังสีอัลตราไวโอเลต

 (

UV

)

ได้อย่างสมบูรณ์

และยัง

ทําให้มองเห็นแสงสีไม่ชัดเจน

ตัวอย่างการปฏิบัติงาน

 (

ดูภาพประกอบ

C–H)

ตัวอย่างการใช้งานของเครื่องมือวัด

กรุณาดูในหน้าแสดงภาพ

การบํารุงรักษาและการบริการ

การบํารุงรักษาและการทําความสะอาด

เก็บรักษาและขนย้ายเครื่องมือวัดโดยบรรจุในกระเป๋าใส่

เครื่องมือหรือในหีบเท่านั้น

รักษาเครื่องมือวัดให้สะอาดตลอดเวลา

อย่าจุ่มเครื่องมือวัดลงในน้ําหรือของเหลวอื่นๆ

เช็ดสิ่งสกปรกออกด้วยผ้านุ่มที่เปียกหมาดๆ

ห้ามใช้สารทํา

ความสะอาดหรือสารละลายใดๆ

ทําความสะอาดพื้นผิวตรงช่องทางออกลําแสงเลเซอร์เป็น

ประจํา

และเอาใจใส่อย่าให้ขุยผ้าติด

2 m

d

OBJ_BUCH-1046-002.book  Page 171  Thursday, November 29, 2012  12:07 PM

172

 | Bahasa Indonesia

1 619 929 L95 | (29.11.12)

Bosch Power Tools

เครื่องมือวัดนี้ผ่านกรรมวิธีการผลิตและการทดสอบอย่าง

ละเอียดถี่ถ้วนมาแล้ว

ถึงกระนั้น

หากเครื่องเก

ิดขัดข้อง

ต้องส่งเครื่องให้ศูนย์บริการหลังการขายที่ได

้รับมอบหมาย

สําหรับเครื่องมือไฟฟ้า

บ๊อช

ซ่อมแซม

อย่าเปิดเครื่องมือวัด

ด้วยตัวเอง

เมื่อต้องการสอบถามและสั่งซื้ออะไหล่

กรุณาแจ้งหมายเลข

สินค้า

10

หลักบนแผ่นป้ายรุ่นของเครื่องมือวัดทุกครั้ง

ในกรณีซ่อมแซม

ให้ส่งเครื่องมือวัดโดยบรรจุลงในกระเป๋าใส่

เครื่องมือวัด

18

การบริการหลังการขายและคําแนะนําการใช้งาน

ศูนย์บริการหลังการขายของเรายินดีตอบคําถามเกี

่ยวกับ

การบํารุงรักษาและการซ่อมแซมผลิตภัณฑ์ของท่าน

รวมทั้ง

ชิ้นส่วนอะไหล่

ภาพแยกชิ้นประกอบและข้อมูลเกี่ยวกับ

ชิ้นส่วนอะไหล่ยังสามารถดูได้ใน

:

www.bosch-pt.com

ทีมงานให้คําแนะนําการใช้งานของ

บ๊อช

ยินดีตอบคําถาม

เกี่ยวกับผลิตภัณฑ์ของเราและอุปกรณ์ประกอบของผลิตภัณฑ์

ในกรณีประกัน

ซ่อมแซม

หรือซื้อชิ้นส่วนมาเปลี่ยน

กรุณาติดต่อ

ผู้ขายที่ได้รับแต่งตั้งเท่านั้น

ประเทศไทย

สํานักงาน

บริษัท

โรเบิร์ต

บ๊อช

จํากัด

ชั้น

 11

ตึกลิเบอร์ตี้

สแควร์

287

ถนนสีลม

กรุงเทพฯ

 10500

โทรศัพท์

 02 / 6 31 18 79 – 18 88 (10

หมายเลข

)

โทรสาร

 02 / 2 38 47 83

www.bosch.co.th

ตู้ไปรษณีย์

บริษัท

โรเบิร์ต

บ๊อช

จํากัด

แผนกเครื่องมือไฟฟ้า

ตู้

ปณ

. 20 54

กรุงเทพฯ

 10501

ประเทศไทย

ศูนย์บริการซ่อมและฝึกอบรม

ศูนย์บริการซ่อมและฝึกอบรมบ๊อช

2869 – 2869/1

ซอยบ้านกล้วย

ถนนพระรามที่

 4 (

ใกล้ทางรถไฟสายปากน้ําเก่า

)

พระโขนง

กรุงเทพฯ

 10110

ประเทศไทย

โทรศัพท์

 02 / 6 71 78 00 – 4

โทรสาร

 02 / 2 49 42 96

โทรสาร

 02 / 2 49 52 99

การกําจัดขยะ

เครื่องมือวัด

อุปกรณ์ประกอบ

และหีบห่อ

ต้องนําไปแยก

ประเภทวัสดุเพื่อนํากลับมาใช้ใหม่โดยไม่ทําลายสภาพ

แวดล้อม

อย่าทิ้งเครื่องมือวัด

และแบตเตอรี่

/

แบตเตอรี่ชาร์จใหม่

ได้

ลงในถังขยะบ้าน

!

ขอสงวนสิทธิ์ในการเปลี่ยนแปลงโดยไม่ต้องแจ้งล

่วงหน้า

Bahasa Indonesia

Petunjuk-Petunjuk untuk

Keselamatan Kerja

Laser garis

Semua petunjuk-petunjuk harus dibaca dan

harus dipatuhi, supaya penggunaan alat

pengukur tidak membahayakan dan selalu

aman. Janganlah sekali-kali menutupi atau

menghapus label pada alat pengukur

tentang keselamatan kerja. SIMPANKAN PETUNJUK-

PETUNJUK INI DENGAN SEKSAMA.



Peringatan – jika digunakan sarana penggunaan atau

sarana penyetelan yang lain daripada yang disebutkan

di sini atau dilakukan cara penggunaan yang lain, bisa

terjadi penyinaran yang membahayakan.



Alat pengukur dipasok dengan label untuk

keselamatan kerja (pada gambar dari alat pengukur

pada halaman bergambar ditandai dengan nomor 12).



Jika teks dari label tentang keselamatan kerja tidak

dalam bahasa negara Anda, sebelum penggunaan alat

untuk pertama kalinya, tempelkan label dalam bahasa

negara Anda yang ikut dipasok di atas label tersebut.



Janganlah mengarahkan sinar laser pada orang-orang

lain atau binatang dan janganlah melihat ke sinar laser.

Alat pengukur ini

m

enghasilkan sinar laser kelas 2 sesuai

dengan peraturan IEC 60825-1.

S

inar ini bisa

m

erusakkan

m

ata.



Janganlah menggunakan kaca mata untuk melihat

sinar laser sebagai kaca mata pelindung.

Kaca

m

ata ini

berguna untuk

m

elihat sinar laser dengan lebih jelas, akan

tetapi tidak

m

elindungi

m

ata terhadap sinar laser.



Janganlah memakai kaca mata untuk melihat sinar

laser sebagai kaca mata hitam atau jika sedang

mengendarai kendaraan.

Kaca

m

ata untuk

m

elihat sinar

laser tidak

m

elindungi

m

ata terhadap sinar ultra violet dan

m

e

m

buat

m

ata tidak

m

engenali warna dengan baik.



Biarkan alat pengukur ini direparasikan oleh orang-

orang yang ahli dan berpengalaman saja dan hanya

dengan menggunakan suku cadang yang asli bermerek

Bosch.

Dengan de

m

ikian kesela

m

atan kerja dengan alat

pengukur ini selalu terja

m

in.



Janganlah membiarkan anak-anak menggunakan alat

pengukur dengan sinar laser ini tanpa bimbingan.

Tanpa disengaja anak-anak bisa

m

erusakkan

m

ata orang

lain dengan sinar laser.



Janganlah menggunakan alat pengukur di ruangan

yang terancam bahaya terjadinya ledakan, di mana ada

cairan, gas atau debu yang mudah terbakar.

Di dala

m

alat pengukur bisa terjadi bunga api, yang lalu

m

enyulut

debu atau uap.

OBJ_BUCH-1046-002.book  Page 172  Thursday, November 29, 2012  12:07 PM

 Bahasa Indonesia |

173

Bosch Power Tools

1 619 929 L95 | (29.11.12)

Reflektor (alat pemantulan) sinar laser

Janganlah mendekatkan reflektor (alat

pemantulan) 15 pada alat pemacu

jantung (pacemaker).

M

agnet-

m

agnet

dari reflektor (alat pe

m

antulan)

m

engadakan

m

edan

m

agnet yang bisa

m

engganggu fungsi dari alat pe

m

acu

jantung.



Jauhkan reflektor (alat pemantulan) 15 dari media

penyimpanan data yang magnetis dan alat-alat yang

peka magnet.

Daya

m

agnet dari reflektor (alat

pe

m

antulan) bisa

m

engakibatkan data-data hilang untuk

sela

m

anya.

Penjelasan tentang produk dan daya

Bukakan hala

m

an lipatan dengan ga

m

bar dari alat pengukur

dan biarkan hala

m

an ini terbuka sela

m

a Anda

m

e

m

baca

petunjuk-petunjuk untuk penggunaan.

Penggunaan

Alat pengukur ini cocok untuk

m

enentukan dan

m

e

m

eriksa

garis

m

endatar dan garis tegak lurus.

Bagian-bagian pada gambar

No

m

or-no

m

or dari bagian-bagian alat pengukur pada ga

m

bar

sesuai dengan ga

m

bar alat pengukur pada hala

m

an

berga

m

bar.

1

Lubang pengedar sinar laser

2

Petanda untuk baterai

3

To

m

bol untuk fungsi pulsa

4

S

i

m

bol fungsi pulsa

5

To

m

bol untuk

m

enyetel jenis penggunaan

6

S

i

m

bol penggunaan tanpa penyetelan oto

m

atis

7

To

m

bol untuk

m

enghidupkan dan

m

e

m

atikan

8

Ulir untuk tripod 5/8"

9

Ulir untuk tripod 1/4"

10

Tutup kotak baterai

11

Penguncian tutup kotak baterai

12

Label kesela

m

atan kerja dengan laser

13

No

m

or

m

odel

14

M

agnet-

m

agnet

15

R

eflektor (alat pe

m

antulan) sinar laser

16

Pelat ukur dengan kaki*

17

Alat peneri

m

a laser*

18

Tas pelindung*

19

Penopang universal*

20

Tiang teleskop*

21

Kaca

m

ata untuk

m

elihat sinar laser*

22

Tripod*

* Aksesori yang ada dalam gambar atau yang dijelaskan tidak

termasuk dalam alat pengukur standar yang dipasok.

Data teknis

Cara memasang

Memasang/mengganti baterai

Untuk

m

enjalankan alat pengukur ini dianjurkan penggunaan

baterai-baterai

m

angan-alkali.

Untuk

m

e

m

buka tutup kotak baterai

10

, geserkan

penguncian tutup kotak baterai

11

 dala

m

 arah panah dan

bukakan tutup kotak baterai. Pasangkan baterai-baterai.

Perhatikan positip dan negatip dari baterai, sesuai dengan

ga

m

bar pada bagian dala

m

 dari tutup kotak baterai.

Jika baterai-baterai

m

ulai

m

engosong, berbunyi satu nada

sinyal sela

m

a 5 detik. Petanda baterai

2

 berkedip-kedip

m

erah secara

m

enerus. Alat pengukur

m

asih bisa digunakan

sela

m

a kurang dari 2 ja

m

.

Jika baterai-baterai pada waktu alat pengukur dihidupkan

sudah le

m

ah, nada sinyal 5 detik berbunyi segera setelah alat

pengukur dihidupkan.

Laser garis

GLL 3-80 P

No

m

or

m

odel

3 601 K63 300

Jarak pengukuran hingga

1)

– penggunaan standar

– penggunaan dengan fungsi

pulsa

– penggunaan dengan alat

peneri

m

a laser

20

m

15

m

5 –80

m

Ketelitian pengukuran

±0,2

mm

/

m

Batas penyetelan oto

m

atis

khusus

±4°

Waktu penyetelan khusus

<4 s

S

uhu kerja

–10 °C ... +40 °C

S

uhu penyi

m

panan

–20 °C ... +70 °C

Kele

m

baban udara relatif

m

aks.

90 %

Kelas laser

2

Jenis laser

640 n

m

, <1

m

W

C

6

1

La

m

a pulsa yang terpendek

1/1600 s

Ulir untuk tripod

1/4", 5/8"

Baterai

4 x 1,5 V L

R

06 (AA)

Ke

m

a

m

puan baterai

– dengan 3 bidang laser

– dengan 2 bidang laser

– dengan 1 bidang laser

5 h

9 h

18 h

Berat sesuai dengan

EPTA-Procedure 01/2003

0,75 kg

Ukuran (panjang x lebar x tinggi)

159 x 75 x 141

mm

Jenis kea

m

anan

IP 54 (lindungan terhadap

debu dan air penyira

m

an)

1) Jarak pengukuran bisa berkurang, jika keadaan sekeliling tidak

m

enguntungkan (

m

isalnya sinar

m

atahari yang langsung).

Anda bisa

m

engidentifikasikan alat pengukur Anda dengan pasti,

dengan no

m

or seri

13

 pada label tipe.

OBJ_BUCH-1046-002.book  Page 173  Thursday, November 29, 2012  12:07 PM

174

 | Bahasa Indonesia

1 619 929 L95 | (29.11.12)

Bosch Power Tools

Gantikanlah selalu se

m

ua baterai sekaligus. Gunakanlah

baterai-baterai yang sa

m

a

m

ereknya dan dengan kapasitas

yang sa

m

a.



Keluarkanlah baterai-baterai dari alat pengukur, jika

alat pengukur tidak digunakan untuk waktu yang lama.

Jika baterai disi

m

pan untuk waktu yang la

m

a, baterai bisa

berkorosi dan

m

engosong sendiri.

Penggunaan

Cara penggunaan



Selama menggunakan alat pengukur, dalam keadaan

tertentu bisa berbunyi nada sinyal yang keras. Oleh

sebab itu jauhkan alat pengukur dari telinga Anda atau

dari orang lain.

Nada yang keras bisa

m

erusakkan

pendengaran.



Lindungilah alat pengukur terhadap cairan dan sinar

matahari yang langsung.



Jagalah supaya alat pengukur tidak terkena suhu yang

luar biasa atau perubahan suhu yang luar biasa.

M

isalnya, janganlah

m

eninggalkan alat pengukur untuk

waktu yang la

m

a di dala

m

m

obil. Jika ada perubahan suhu

yang besar, biarkan alat pengukur

m

encapai suhu yang

m

erata dahulu sebelu

m

 Anda

m

ulai

m

enggunakannya.

Pada suhu yang luar biasa atau jika ada perubahan suhu

yang luar biasa, ketelitian pengukuran alat pengukur bisa

terganggu.



Jagalah supaya alat pengukur tidak terbentur atau

terjatuh.

Jika alat pengukur terkena daya yang besar dari

luar, sebelu

m

m

elanjutkan penggunaan alat pengukur,

lakukanlah selalu pe

m

eriksaan ketelitian pengukuran (lihat

„Ketelitian pengukuran“).



Sebelum mengangkut alat pengukur, matikan dahulu

alat pengukur.

Jika alat pengukur di

m

atikan, unit

peni

m

bang terkunci, karena unit peni

m

bang ini bisa rusak

jika terkena goncangan.

Menghidupkan/mematikan

Untuk

menghidupkan

 alat pengukur, dorongkan to

m

bol

untuk

m

enghidupkan dan

m

e

m

atikan

7

 pada kedudukan

„

on“

 (untuk pekerjaan tanpa penyetelan oto

m

atis) atau

pada kedudukan

„

on“

 (untuk pekerjaan dengan

penyetelan oto

m

atis).

S

egera setelah alat pengukur

dihidupkan, alat pengukur

m

engedarkan garis-garis laser dari

lubang-lubang pengedar

1

.



Janganlah mengarahkan sinar laser pada orang-orang

lain atau binatang dan janganlah melihat ke sinar laser,

juga tidak dari jarak jauh.

Untuk

mematikan

 alat pengukur, dorongkan to

m

bol untuk

m

enghidupkan dan

m

e

m

atikan

7

 ke kedudukan

„off“

. Jika

alat pengukur di

m

atikan, unit peni

m

bang terkunci.

Jika suhu kerja

m

aks. yang diizinkan sebesar 40 °C

dila

m

paui, alat pengukur pada

m

 sendiri untuk

m

elindungi

diode laser.

S

etelah alat pengukur

m

enjadi dingin, alat

pengukur siap pakai dan bisa dihidupkan ke

m

bali.

Mematikan pemadaman otomatis

Jika sela

m

a kira-kira 30

m

enit tidak ada to

m

bol pada alat

pengukur yang ditekan, untuk

m

enghe

m

at baterai, alat

pengukur pada

m

 secara oto

m

atis.

Untuk

m

enghidupkan ke

m

bali alat pengukur setelah

pe

m

ada

m

an oto

m

atis, geserkan dahulu to

m

bol untuk

m

enghidupkan dan

m

e

m

atikan

7

 ke posisi

„off“

 dan

ke

m

udian alat pengukur dihidupkan lagi, atau tekankan satu

kali to

m

bol untuk

m

enyetel jenis penggunaan

5

 atau to

m

bol

untuk fungsi pulsa

3

.

Untuk

m

e

m

atikan pe

m

ada

m

an oto

m

atis, tekankan (pada alat

pengukur dala

m

 penyetelan hidup) to

m

bol untuk

m

enyetel

jenis penggunaan

5

 sela

m

a paling sedikit 3 detik. Jika

pe

m

ada

m

an oto

m

atis sudah

m

ati, sinar laser-sinar laser

berkedip-kedip sebentar sebagai konfir

m

asinya.



Janganlah meninggalkan alat pengukur yang hidup

tanpa pengawasan dan matikan segera alat pengukur

setelah penggunaannya.

S

inar laser bisa

m

erusakkan

m

ata dari orang-orang lain.

Untuk

m

enghidupkan pe

m

ada

m

an oto

m

atis,

m

atikan alat

pengukur dan ke

m

udian hidupkan ke

m

bali, atau sebagai

gantinya, tekankan to

m

bol untuk

m

enyetel jenis penggunaan

5

 sela

m

a paling sedikit 3 detik.

Mematikan nada sinyal

S

etelah alat pengukur dihidupkan, fungsi nada sinyal selalu

dala

m

 keadaan aktif.

Untuk

m

e

m

atikan atau

m

engaktifkan fungsi nada sinyal,

tekankan sekaligus to

m

bol untuk

m

enyetel jenis penggunaan

5

 dan to

m

bol untuk fungsi pulsa

3

 dan tahankan tekanan

sela

m

a paling sedikit 3 detik.

Baik pada waktu

m

engaktifkan

m

aupun

m

e

m

atikan fungsi

nada sinyal berbunyi tiga nada sinyal yang pendek sebagai

konfir

m

asinya.

Macam penggunaan

Alat pengukur dilengkapi dengan beberapa jenis penggunaan,

dan Anda sewaktu-waktu bisa

m

engganti penggunaannya:

–

m

enghasilkan satu bidang laser

m

endatar,

–

m

enghasilkan satu bidang laser tegak lurus,

–

m

enghasilkan dua bidang laser tegak lurus,

–

m

enghasilkan satu bidang laser

m

endatar serta dua bidang

laser tegak lurus.

S

etelah dihidupkan, alat pengukur

m

enghasilkan satu bidang

laser

m

endatar. Untuk

m

erubah jenis penggunaan, tekan

to

m

bol untuk

m

enyetel jenis penggunaan

5

.

S

e

m

ua jenis penggunaan bisa disetelkan dengan dan juga

tanpa penyetelan oto

m

atis.

Fungsi pulsa

Untuk penggunaan dengan alat peneri

m

a laser

17

 harus

dihidupkan fungsi pulsa  – tidak tergantung dari jenis

penggunaan yang dipilih  –.

Pada fungsi pulsa garis-garis laser berkedip-kedip dengan

frekuensi yang sangat tinggi, sehingga bisa diteri

m

a oleh alat

peneri

m

a laser

17

.

Untuk

m

enghidupkan fungsi pulsa, tekan to

m

bol

3

. Jika

fungsi pulsa hidup, petanda

4

m

enyala hijau.

OBJ_BUCH-1046-002.book  Page 174  Thursday, November 29, 2012  12:07 PM
