Festool TS 55 R: Originele gebruiksaanwijzing

TS 55

43

NL

Originele gebruiksaanwijzing

De vermelde afbeeldingen staan in het begin van de

gebruiksaanwijzing.

1 Symbolen 2 Technische gegevens 3 Toestelelementen

1

Symbolen ..............................................

43

2

Technische gegevens ...........................

43

3

Toestelelementen .................................

43

4

Gebruik volgens de voorschriften ........

44

5

Veiligheidsvoorschriften.......................

44

6

Inwerkingstelling..................................

46

7

Instellingen...........................................

46

8

Het werken met de machine ................

47

9

Onderhoud en verzorging.....................

48

10

Accessoires...........................................

49

11

Speciale gevaaromschrijving voor het

milieu....................................................

49

12

EG-conformiteitsverklaring .................

49

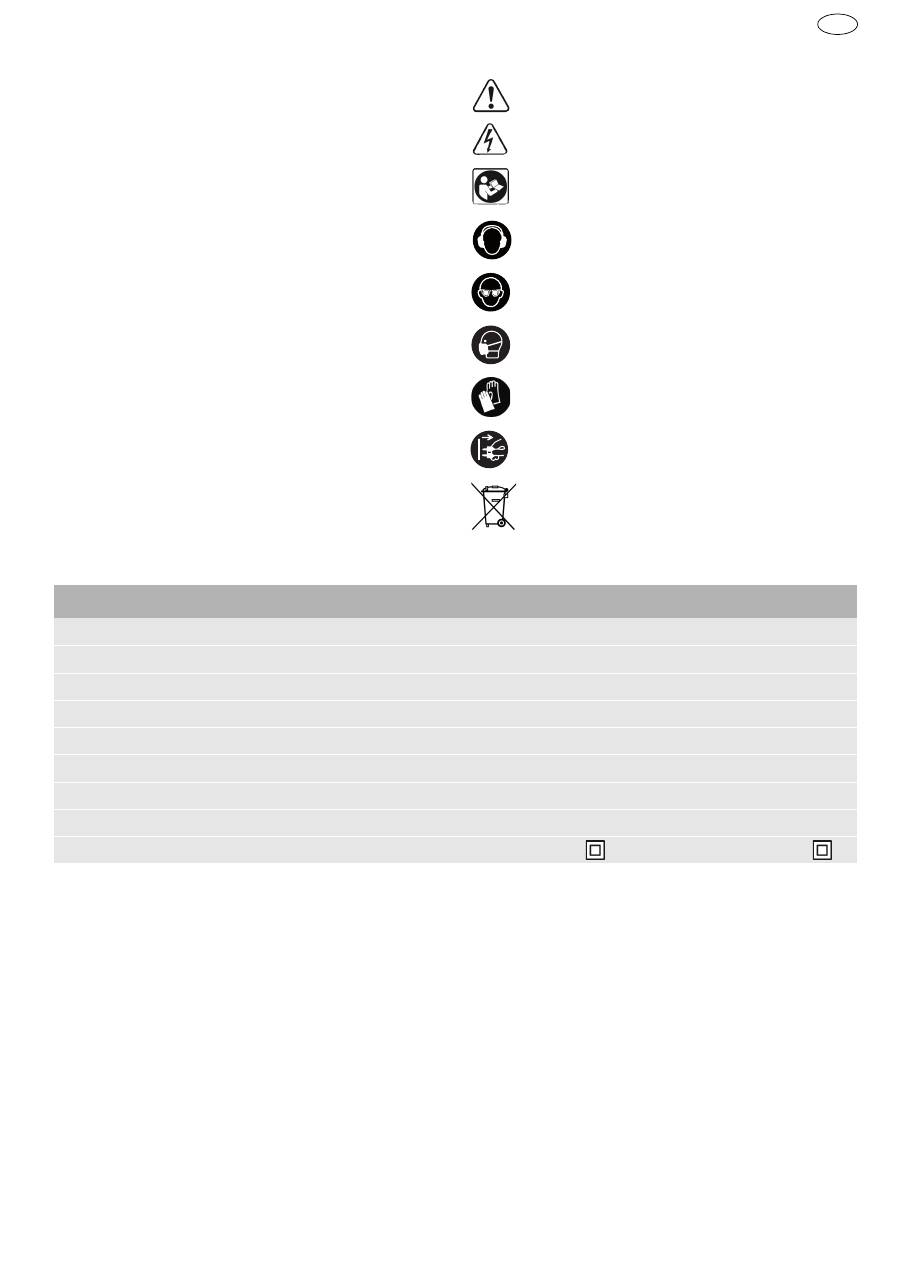

Waarschuwing voor algemeen gevaar

Waarschuwing voor elektrische schok

Handleiding/aanwijzingen lezen!

Draag gehoorbescherming!

Draag een veiligheidsbril!

Draag een zuurstofmasker!

Draag veiligheidshandschoenen!

Stekker uit het stopcontact trekken!

Niet in huisafval.

Handcirkelzaag

TS 55 REBQ,TS 55 REQ

  TS 55 RQ

Vermogen

1200 W

1050 W

Toerental (onbelast)

2000 - 5200 min

-1

6500 min

-1

Toerental max.

1

7300 min

-1

Verstek

-1° tot 47°

-1° tot 47°

Zaagdiepte bij 0°

0 - 55 mm

0 - 55 mm

Zaagdiepte bij 45°

0 - 43 mm

0 - 43 mm

Zaagbladafmeting

160x2,2x20 mm

160x2,2x20 mm

Gewicht (zonder netsnoer)

4,5 kg

4,4 kg

Beveiligingsklasse

/II

/II

1.

max. toerental bij gebrekkige elektronica.

[1-1]

Instelgeleiders

[1-2]

Hoekschaal

[1-3]

Draaiknoppen voor de hoekinstelling

[1-4]

Handgrepen

[1-5]

Hendel voor gereedschapwisseling

[1-6]

Inschakelblokkering

[1-7]

In-/uit-schakelaar

[1-8]

Afzuigaansluiting

[1-9]

Ontgrendeling voor ondersnijdingen -1°

tot 47°

[1-10]

Toerentalregeling (niet TS 55RQ)

[1-11]

Aansluitkabel

[1-12]

Tweedelige schaal voor zaagdiepteaan-

slag (met/zonder geleiderail)

[1-13]

Instelschroef van de zaagdiepte voor bij-

geslepen zaagbladen

[1-14]

Zaagdiepteaanslag

[1-15]

Zaagindicatie

[1-16]

Kijkvenster/ bescherming tegen stof en

spanen

[1-17]

Splinterbescherming
