Festool TS 55 R: Istruzioni per l'uso originali

36

TS 55

I

Istruzioni per l'uso originali

Le figure indicate nel testo si trovano all'inizio delle

istruzioni per l'uso.

1 Simboli 2 Dati tecnici 3 Elementi dell'utensile

1

Simboli .................................................

36

2

Dati tecnici............................................

36

3

Elementi dell'utensile ..........................

36

4

Utilizzo conforme .................................

37

5

Avvertenze per la sicurezza .................

37

6

Messa in funzione ................................

39

7

Impostazioni .........................................

39

8

Lavorazione con la macchina...............

41

9

Manutenzione e cura............................

41

10

Accessori ..............................................

42

11

Ambiente ..............................................

42

12

Dichiarazione di conformità CE ...........

42

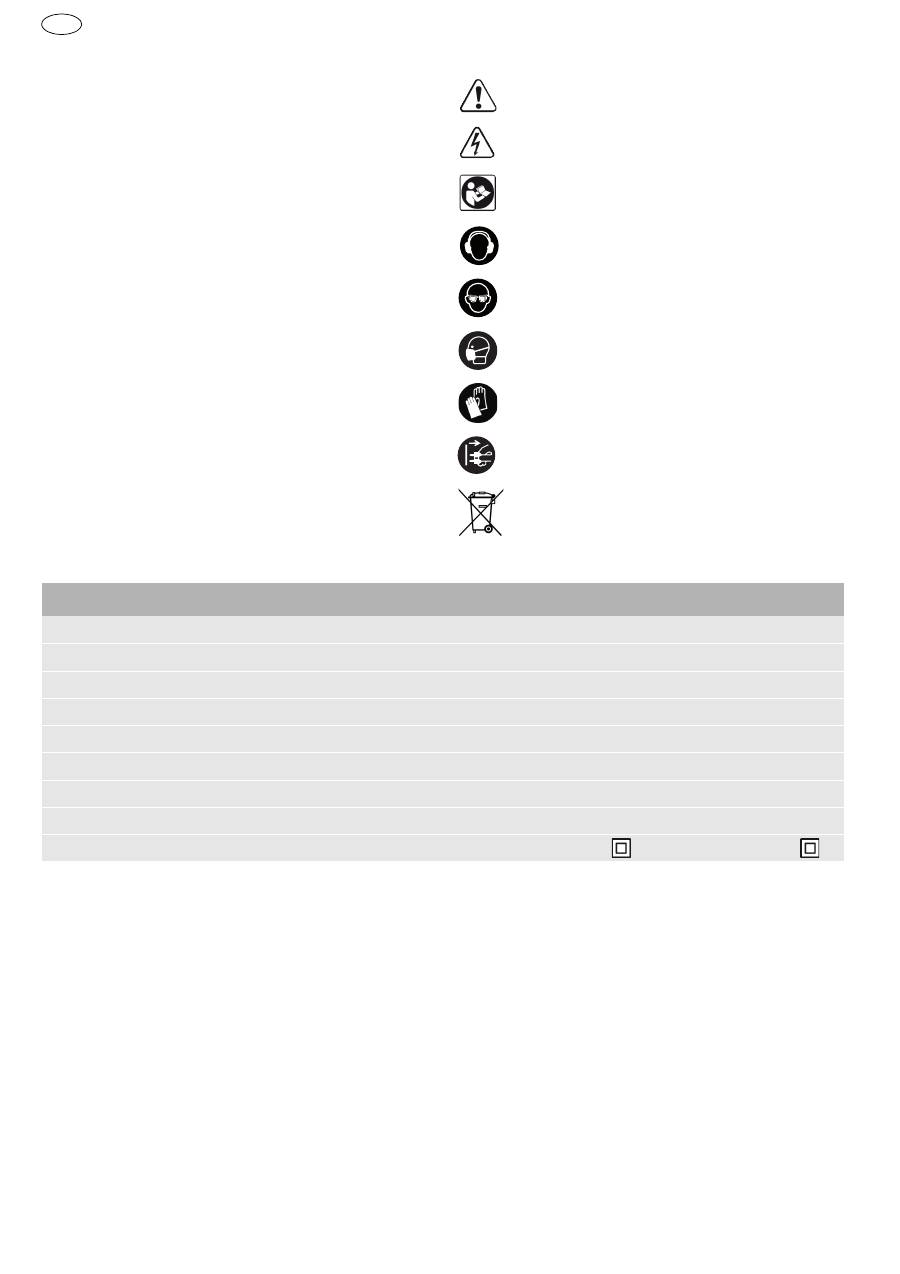

Avvertenza di pericolo generico

Avvertenza sulla scossa elettrica

Leggere le istruzioni/avvertenze!

Indossare le protezioni acustiche!

Indossare gli occhiali protettivi!

Indossare una mascherina!

Indossare i guanti protettivi!

Estrarre la spina di rete!

Non fa parte dei rifiuti comunali.

Sega circolare

TS 55 REBQ,TS 55 REQ

 TS 55 RQ

Potenza

1200 W

1050 W

Numero di giri (a vuoto)

2000 - 5200 min

-1

6500 min

-1

Numero di giri max.

1

7300 min

-1

Inclinazione

da -1° a 47°

da -1° a 47°

Profondità di taglio a 0°

0 - 55 mm

0 - 55 mm

Profondità di taglio a 45°

0 - 43 mm

0 - 43 mm

Dimensione della lama

160x2,2x20 mm

160x2,2x20 mm

Peso (senza cavo)

4,5 kg

4,4 kg

Classe di protezione

/II

/II

1.

numero di giri max raggiungibile in caso di elettronica guasta.

[1-1]

Dispositivi di fermo

[1-2]

Goniometro

[1-3]

Manopole per regolare l'angolazione

[1-4]

Impugnature

[1-5]

Leva per la sostituzione dell'utensile

[1-6]

Blocco del tasto di accensione

[1-7]

Interruttore di accensione/spegnimento

[1-8]

Bocchettone d'aspirazione

[1-9]

Inclinazione per tagli posteriori da - 1° a

47°

[1-10]

Regolazione del numero di giri (non TS 55

RQ)

[1-11]

Cavo di rete

[1-12]

Scala bipartita per regolare la battuta per

la profondità di taglio (con/senza binari di

guida)

[1-13]

Vite di regolazione della profondità di

taglio per lame riaffilate

[1-14]

Battuta per la profondità di taglio

[1-15]

Indicatore di taglio

[1-16]

Visiera/ protezione trucioli

[1-17]

Paraschegge
