Festool TS 55 R: Notice d'utilisation d'origine

20

TS 55

F

Notice d'utilisation d'origine

Les illustrations indiquées se trouvent au début de

la notice d'utilisation.

1 Symboles 2 Caractéristiques techniques 3 Composants de l’appareil

1

Symboles ..............................................

20

2

Caractéristiques techniques................

20

3

Composants de l’appareil ....................

20

4

Utilisation en conformité avec les ins-

tructions ...............................................

21

5

Consignes de sécurité..........................

21

6

Mise en service.....................................

23

7

Réglages...............................................

23

8

Travail avec la machine........................

25

9

Entretien et maintenance ....................

26

10

Accessoires ..........................................

26

11

Environnement.....................................

26

12

Déclaration de conformité CE..............

27

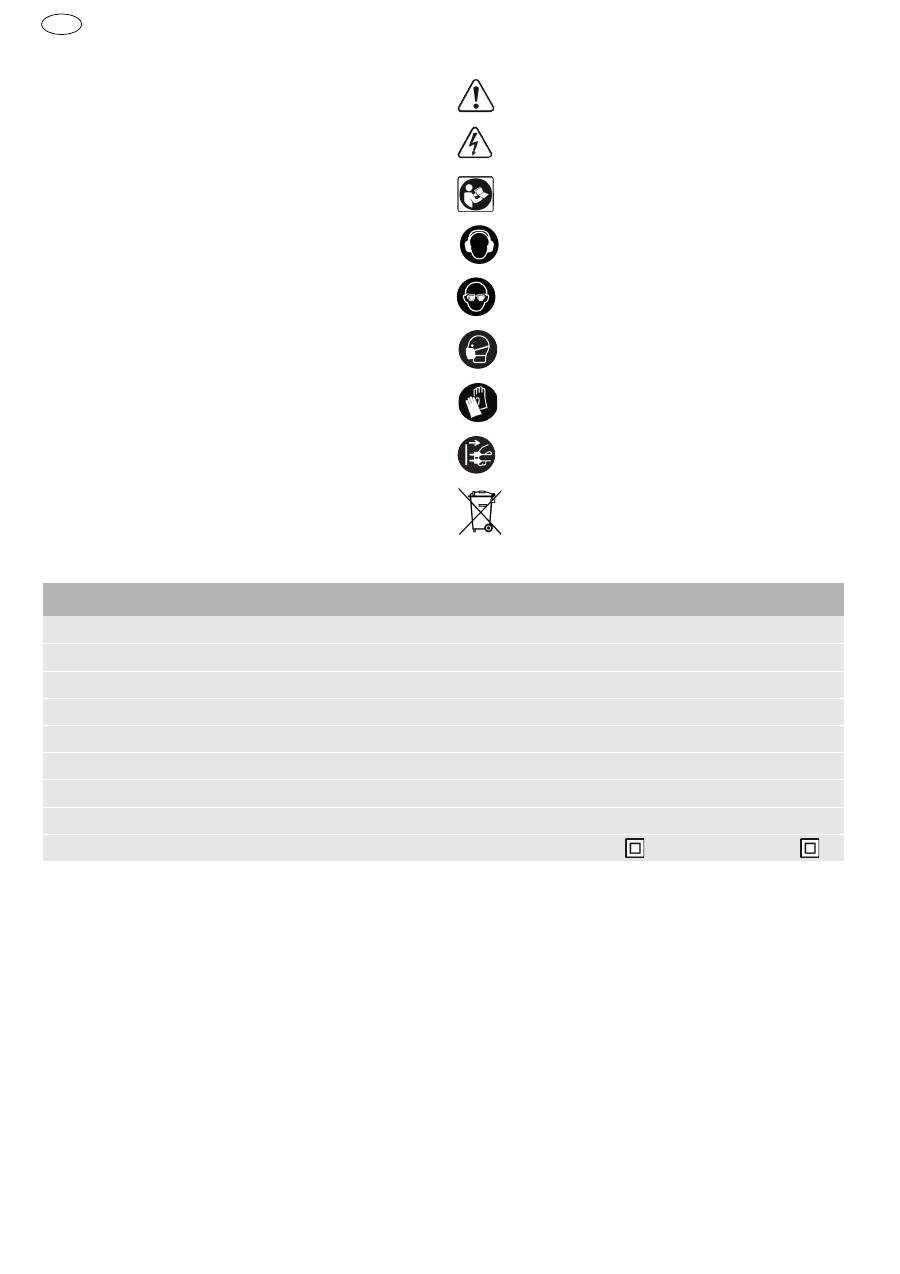

Avertissement de danger général

Risque d'électrocution

Lire les instructions / les remarques !

Portez des protège-oreilles!

Porter des lunettes de protection !

Porter une protection respiratoire !

Porter des gants de protection !

Débrancher la fiche secteur !

Ne pas mettre aux déchets communaux!

Scie circulaire à main

TS 55 REBQ,TS 55 REQ

TS 55 RQ

Puissance

1200 W

1050 W

Vitesse (vitesse de rotation à vide)

2000 - 5200 tr/mn

6500 tr/mn

Vitesse de rotation max.

1

7300 tr/mn

Position inclinée

-1° à 47°

-1° à 47°

Profondeur de coupe à 0°

0 - 55 mm

0 - 55 mm

Profondeur de coupe à 45°

0 - 43 mm

0 - 43 mm

Dimension lame de scie

160x2,2x20 mm

160x2,2x20 mm

Poids (sans cordon d'alimentation)

4,5 kg

4,4 kg

Classe de protection

/II

/II

1.

Vitesse de rotation max. en cas d'électronique défectueuse.

[1-1]

Touches de réglage

[1-2]

Échelle angulaire

[1-3]

Boutons de blocage pour réglage angu-

laire

[1-4]

Poignées

[1-5]

Levier pour changement d'outil

[1-6]

Dispositif de marche forcée

[1-7]

Interrupteur de marche/arrêt

[1-8]

Raccord d'aspiration

[1-9]

Déverrouillage pour contre-dépouilles -1°

à 47°

[1-10]

Régulation de la vitesse (sans TS 55 RQ)

[1-11]

Câble de raccordement secteur

[1-12]

échelle graduée en deux parties pour

butée de profondeur de coupe (avec/sans

rail de guidage)

[1-13]

Vis de réglage de la profondeur de coupe

pour lames de scie poncées ultérieure-

ment

[1-14]

Butée de profondeur de coupe

[1-15]

Indicateur de coupe

[1-16]

Fenêtre d'inspection/ protecteur contre

les projections de copeaux
