Wskazówki bezpieczeństwa

Laser rotacyjny

Aby móc efektywnie i bezpiecznie

pracować przy użyciu urządzenia

pomiarowego, należy przeczytać wszystkie

wskazówki i stosować się do nich. Należy

dbać o czytelność tabliczek

ostrzegawczych, znajdujących się na

urządzeniu pomiarowym. PROSIMY

ZACHOWAĆ I STARANNIE PRZECHOWY-

WAĆ NINIEJSZE WSKAZÓWKI.

f

Uwaga

–

 użycie innych, niż podane w niniejszej

instrukcji, elementów obsługowych i regulacyjnych,

oraz zastosowanie innych metod postępowania, może

prowadzić do niebezpiecznej ekspozycji na promienio-

wanie laserowe.

f

Nie należy używać okularów do pracy z laserem jako

okularów ochronnych.

Okulary do pracy z laserem służą

do lepszej identyfikacji plamki lub linii lasera, a nie do

ochrony przed promieniowaniem laserowym.

f

Nie należy stosować okularów do pracy z laserem jako

okularów słonecznych, ani używać ich w ruchu

drogowym.

Okulary do pracy z laserem nie zapewniają

całkowitej ochrony przed promieniowaniem UV i utrud-

niają rozróżnianie kolorów.

f

Napraw urządzenia pomiarowego powinien

dokonywać jedynie wykwalifikowany personel, przy

użyciu oryginalnych części zamiennych.

Tylko w ten

sposób można zapewnić bezpieczną eksploatację

przyrządu.

f

Nie należy stosować tego urządzenia pomiarowego

w otoczeniu zagrożonym wybuchem, w którym

znajdują się łatwopalne ciecze, gazy lub pyły.

W urządzeniu pomiarowym może dojść do utworzenia

iskier, które mogą spowodować zapłon pyłów lub oparów.

f

Nie wolno otwierać pakietu akumulatorów.

Istnieje

niebezpieczeństwo zwarcia.

Pakiet akumulatorów należy chronić przed

wysokimi temperaturami, np. stałym

nasłonecznieniem, przed ogniem, przed wodą

i wilgocią.

Istnieje zagrożenie wybuchem.

f

Nieużywany pakiet akumulatorów należy

przechowywać z dala od spinaczy, monet, kluczy,

gwoździ, śrub oraz innych drobnych przedmiotów

metalowych, które mogłyby spowodować zwarcie

styków akumulatora.

Zwarcie styków akumulatora może

spowodować oparzenia lub doprowadzić do pożaru.

f

W przypadku nieprawidłowej obsługi może dojść do

wycieku elektrolitu z pakietu akumulatorów. Nie wolno

dopuścić do kontaktu elektrolitu ze skórą. W przy-

padku niezamierzonego zetknięcia się z elektrolitem,

należy umyć dane miejsce ciała wodą. Jeżeli elektrolit

dostał się do oczu, należy dodatkowo skonsultować się

z lekarzem.

Wyciekający elektrolit może spowodować

podrażnienia skóry lub oparzenia.

f

Pakiet akumulatorów wolno ładować wyłącznie za

pomocą wymienionej w instrukcji obsługi ładowarki.

Ładowanie akumulatorów innych, niż przewidziane dla

danej ładowarki, może spowodować zagrożenie

pożarowe.

f

Stosować należy wyłącznie oryginalne pakiety

akumulatorów firmy Bosch, o napięciu podanym na

tabliczce znamionowej urządzenia pomiarowego.

Użycie innych akumulatorów, np. podróbek, przeróbek lub

akumulatorów innych producentów może stać się przy-

czyną obrażeń ciała lub powstania szkód materialnych

poprzez eksplodujące akumulatory.

Ani laserowa tablica celownicza 43 ani

łata miernicza do stropów 44 nie mogą

znaleźć się w pobliżu rozruszników

serca.

Magnesy umieszczone na laserowej

tablicy celowniczej i na łacie mierniczej do

stropów wytwarzają pole, które może

zakłócić działanie rozrusznika serca.

f

Laserową tablicę celowniczą 43 i łatę mierniczą do

stropów 44 należy przechowywać z dala od

magnetycznych nośników danych oraz urządzeń

wrażliwych magnetycznie.

Pod wpływem działania

magnesów znajdujących się w laserowej tablicy

celowniczej i w łacie mierniczej do stropów może dojść do

nieodwracalnej utraty danych.

GRL 250 HV

f

W zakres dostawy urządzenia pomiarowego wchodzi

tabliczka ostrzegawcza z napisem w języku angielskim

(na schemacie urządzenia znajdującym się na stronie

graficznej oznaczona jest ona numerem 20).

f

Zaleca się jeszcze przed wprowadzeniem urządzenia

do eksploatacji zakleić angielski tekst tabliczki

wchodzącą w zakres dostawy etykietą w języku

polskim.

f

Nie wolno kierować wiązki laserowej w stronę osób lub

zwierząt, jak również wpatrywać się w wiązkę.

Niniejsze

urządzenie pomiarowe emituje promieniowanie laserowe

klasy 2 zgodnie z normą IEC 60825-1. Może ono spowo-

dować oślepienie innych osób.

f

Nie wolno udostępniać laserowego urządzenia

pomiarowego do użytkowania dzieciom.

Mogą one

nieumyślnie oślepić siebie lub inne osoby.

IEC 60825-1:2007-03

<1mW, 635 nm

OBJ_BUCH-757-007.book  Page 141  Tuesday, June 21, 2011  10:16 AM

142

 | Polski

1 619 929 J21 | (21.6.11)

Bosch Power Tools

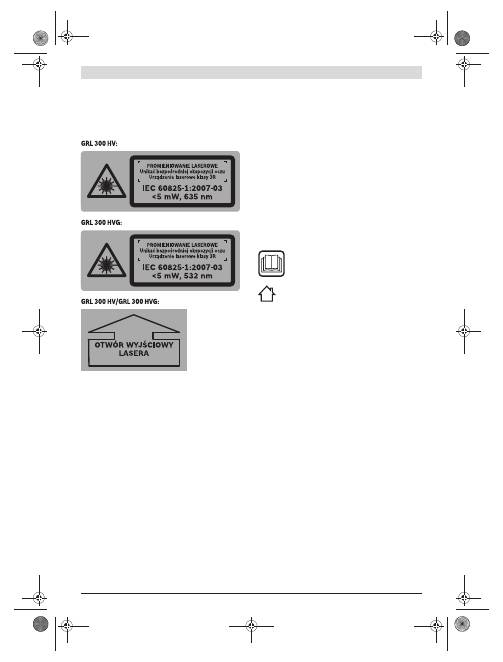

GRL 300 HV/GRL 300 HVG

f

W zakres dostawy urządzenia pomiarowego wchodzą

dwie tabliczki ostrzegawcze z napisem w języku

angielskim (na schemacie urządzenia znajdującym się

na stronie graficznej oznaczone są one numerami

20 i 21):

f

Zaleca się jeszcze przed wprowadzeniem urządzenia

do eksploatacji nakleić na angielski tekst na

tabliczkach załączone w dostawie etykietki w języku

polskim. Etykietki dostarczane są wraz z urządzeniem

pomiarowym.

f

Nie wolno kierować wiązki laserowej w stronę osób

i zwierząt, nie wolno również samemu wpatrywać się

w wiązkę.

Niniejsze urządzenie pomiarowe emituje pro-

mieniowanie laserowe klasy 3R zgodnie z IEC 60825-1.

Bezpośrednie patrzenie w wiązkę

–

 także z większej

odległości

–

 jest niebezpieczne dla oczu.

f

Należy unikać odbicia wiązki laserowej na gładkich

powierzchniach, takich jak okna lub lustra.

Także odbite

promienie laserowe mogą być szkodliwe dla oczu.

f

Dostęp do urządzenia pomiarowego powinny mieć tylko

osoby przeszkolone w zakresie bezpiecznej obsługi

urządzeń laserowych.

Zgodnie z normą EN 60825-1

należy do tego m.in. znajomość biologicznego wpływu

lasera na oczy i skórę, jak również właściwe użycie środków

ochronnych w celu uniknięcia niebezpieczeństw.

f

Urządzenie pomiarowe należy zawsze ustawiać tak,

aby promienie lasera padały zacznie wyżej lub znacznie

niżej linii wzroku.

W ten sposób można zapobiec

uszkodzeniu wzroku.

f

Zakres, w którym stosowane jest urządzenie pomia-

rowe należy oznakować odpowiednimi tabliczkami

ostrzegawczymi oznaczającymi pracę z urządzeniami

laserowymi.

W ten sposób można zapobiec wkraczaniu

osób postronnych w zagrożoną strefę.

f

Nie wolno przechowywać urządzenia pomiarowego

w miejscach, do których dostęp mają niepowołane

osoby.

Osoby, nie orientujące się w obsłudze urządzenia

pomiarowego, mogą zaszkodzić sobie i innym.

f

Podczas pracy z urządzeniem pomiarowym o klasie

laserowej 3R należy stosować się do ewentualnych

przepisów krajowych.

W wyniku niestosowania się do

tych przepisów może dojść do obrażeń.

f

Należy dbać, aby zakres promieniowania laserowego

był nadzorowany lub osłaniany.

Ograniczenie promieni

lasera do kontrolowanych zakresów pozwala uniknąć

uszkodzenia wzroku u osób postronnych.

Ładowarka akumulatorowa

Należy przeczytać wszystkie wskazówki

i przepisy.

Błędy w przestrzeganiu poniższych

wskazówek mogą spowodować porażenie

prądem, pożar i/lub ciężkie obrażenia ciała.

Chronić ładowarkę przed deszczem i wilgocią.

Przedostanie się wody do ładowarki zwiększa

ryzyko porażenia prądem.

f

Nie wolno używać ładowarki do ładowania akumu-

latorów innego producenta.

Ładowarka przystosowana

jest do ładowania umieszczonego w laserze rotacyjnym

pakietu akumulatorów firmy Bosch. Ładowanie akumu-

latorów innego producenta może grozić pożarem lub

wybuchem.

f

Ładowarkę należy utrzymywać w czystości.

Zabrudzenie może stać się przyczyną porażenia

elektrycznego.

f

Przed użyciem każdorazowo sprawdzić stan ładowarki,

przewodu i wtyku. Nie używać ładowarki w przypadku

stwierdzenia uszkodzeń. Nie otwierać samodzielnie

ładowarki. Naprawa powinna zostać przeprowadzona

wyłącznie przez wykwalifikowany personel serwisu

przy użyciu oryginalnych części zamiennych.

Uszkodzone ładowarki, przewody i wtyki zwiększają

ryzyko porażenia elektrycznego.

f

Nie korzystać z ładowarki umieszczonej na

łatwopalnym podłożu (np. papier, tekstylia itp.) ani

w sąsiedztwie łatwopalnych substancji.

Ze względu na

wzrost temperatury ładowarki podczas procesu ładowania

istnieje niebezpieczeństwo pożaru.

f

W przypadku nieprawidłowej obsługi może dojść do

wycieku elektrolitu z pakietu akumulatorów. Nie wolno

dopuścić do kontaktu elektrolitu ze skórą. W przy-

padku niezamierzonego zetknięcia się z elektrolitem,

należy umyć dane miejsce ciała wodą. Jeżeli elektrolit

dostał się do oczu, należy dodatkowo skonsultować się

z lekarzem.

Wyciekający elektrolit może spowodować

podrażnienia skóry lub oparzenia.

OBJ_BUCH-757-007.book  Page 142  Tuesday, June 21, 2011  10:16 AM

 Polski |

143

Bosch Power Tools

1 619 929 J21 | (21.6.11)

f

Dzieci powinny znajdować się pod nadzorem.

Tylko

w ten sposób można zagwarantować, że nie będą się one

bawiły ładowarką.

f

Dzieci i niepełnosprawne fizycznie, emocjonalnie, lub

psychicznie osoby oraz inne osoby, których

doświadczenie i/lub wiedza jest niewystarczająca, aby

obsługiwać ładowarkę przy zachowaniu wszelkich

zasad bezpieczeństwa nie powinny obsługiwać

ładowarki bez nadzoru przez odpowiedzialną osobę.

W przeciwnym wypadku istnieje niebezpieczeństwo, iż

urządzenie zostanie niewłaściwie obsłużone, a także może

dojść do obrażeń.

Pilot

Należy przeczytać i zastosować wszystkie

instrukcje i wskazówki.

PROSIMY

ZACHOWAĆ I STARANNIE PRZECHOWYWAĆ

NINIEJSZE WSKAZÓWKI.

f

Naprawę pilota należy zlecać jedynie

wykwalifikowanemu fachowcowi i przy użyciu

oryginalnych części zamiennych.

Postępowanie taki

gwarantuje właściwe funkcjonowanie pilota.

f

Nie należy stosować pilota w otoczeniu zagrożonym

wybuchem, w którym znajdują się łatwopalne ciecze,

gazy lub pyły.

W pilocie może dojść do utworzenia iskier,

które mogą spowodować zapłon pyłów lub oparów.

Opis urządzenia i jego zastosowania

Użycie zgodne z przeznaczeniem

Laser rotacyjny

Urządzenie pomiarowe przeznaczone jest do wyznaczenia

i sprawdzenia punktów wysokości, do dokładnej niwelacji

powierzchni, do wyznaczania linii pionu lub linii odniesień

i przenoszenia  punktów prostopadłych.

Urządzenie pomiarowe dostosowane jest do pracy wewnątrz

pomieszczeń i na zewnątrz.

Pilot

Pilot przeznaczony jest do sterowania laserami rotacyjnymi

wewnątrz pomieszczeń i na zewnątrz.

Przedstawione graficznie komponenty

Numeracja zilustrowanych komponentów odnosi się do

przedstawionych na stronach graficznych szkiców lasera

rotacyjnego, ładowarki i pilota.

Laser rotacyjny/ładowarka

1

Wskaźnik zabezpieczenia przed wstrząsami

2

Przycisk zabezpieczenia przed wstrząsami

3

Wskaźnik funkcji automatycznej niwelacji

4

Włącznik/wyłącznik lasera rotacyjnego

5

Przycisk dla trybu rotacyjnego i wyboru prędkości

obrotowej

6

Zmienna wiązka laserowa

7

Soczewka odbioru sygnału pilota

8

Otwór wyjściowy wiązki laserowej

9

Wiązka pionowa

10

Głowica rotacyjna

11

Przycisk dla liniowego trybu pracy i wyboru długości linii

12

Wskaźnik stopnia naładowania akumulatora

13

Baterie*

14

Wnęka na baterie

15

Blokada wnęki na baterie

16

Blokada pakietu akumulatorów*

17

Gniazdo ładowarki*

18

Przyłącze do statywu 5/8"

19

Numer seryjny lasera rotacyjnego

20

Tabliczka ostrzegawcza lasera

21

Tabliczka ostrzegawcza otworu wyjściowego wiązki

laserowej (GRL 300 HV/GRL 300 HVG)

22

Ładowarka*

23

Wtyczka ładowarki*

24

Wtyk ładowarki*

Pilot

25

Przycisk na pilocie dla trybu rotacyjnego i wyboru

prędkości rotacyjnej

26

Przycisk na pilocie dla trybu liniowego i wyboru długości

linii

27

Przycisk kasacji zabezpieczenia przed wstrząsami

28

Przycisk

„

obrót w kierunku zgodnym z ruchem

wskazówek zegara

“

29

Przycisk

„

obrót w kierunku przeciwnym do ruchu

wskazówek zegara

“

30

Wskaźnik zasilania

31

Otwór wylotowy wiązki podczerwonej

32

Numer serii

33

Blokada pokrywy wnęki na baterie

34

Pokrywa wnęki na baterie

Osprzęt/części zamienne

35

Odbiornik lasera*

36

Łata miernicza lasera budowlanego*

37

Statyw*

38

Okulary do pracy z laserem*

39

Uchwyt ścienny z regulacją wysokości*

40

Śruba mocująca uchwytu ściennego*

41

Śruba na przymiarze*

42

Śruba 5/8" na uchwycie ściennym*

43

Laserowa tablica celownicza *

44

Płytka pomiarowa do stropów*

45

Walizka

* Przedstawiony na rysunkach lub opisany osprzęt nie wchodzi

w skład wyposażenia standardowego.

OBJ_BUCH-757-007.book  Page 143  Tuesday, June 21, 2011  10:16 AM

144

 | Polski

1 619 929 J21 | (21.6.11)

Bosch Power Tools

Dane techniczne

Laser rotacyjny

GRL 250 HV

Professional

GRL 300 HV

Professional

GRL 300 HVG

Professional

Numer katalogowy

3 601 K61 60.

3 601 K61 50.

3 601 K61 70.

Zakres roboczy (promień)

1)

–

bez odbiornika laserowego ok.

–

z odbiornikiem laserowym ok.

30 m

125 m

30 m

150 m

50 m

150 m

Dokładność niwelacji

1) 2)

±

0,1 mm/m

±

0,1 mm/m

±

0,1 mm/m

Zakres samoniwelacji typowy

±

8 %  (

±

5

°

)

±

8 %  (

±

5

°

)

±

8 %  (

±

5

°

)

Czas niwelacji typowy

15 s

15 s

15 s

Prędkość obrotowa

150/300/600 min

-1

150/300/600 min

-1

150/300/600 min

-1

Kąt rozwarcia w trybie liniowym

10/25/50

°

10/25/50

°

10/25/50

°

Temperatura pracy

–

10...+50

°C

–

10...+50

°C

0...+40

°C

Temperatura przechowywania

–

20...+70

°C

–

20...+70

°C

–

20...+70

°C

Relatywna wilgotność powietrza maks.

90 %

90 %

90 %

Klasa lasera

2

3R

3R

Typ lasera

635 nm, <1 mW

635 nm, <5 mW

532 nm, <5 mW

Ø

 wiązki lasera przy wyjściu ok.

1)

5 mm

5 mm

5 mm

Przyłącze do statywu (w poziomie)

5/8"-11

5/8"-11

5/8"-11

Akumulatory (NiMH)

Baterie (Al-Mn)

2 x 1,2 V HR20 (D) (9 Ah)

2 x 1,5 V LR20  (D)

2 x 1,2 V HR20 (D) (9 Ah)

2 x 1,5 V LR20 (D)

2 x 1,2 V HR20  (D)  (9 Ah)

2 x 1,5 V LR20 (D)

Czas pracy ok.

–

Akumulatory (NiMH)

–

Baterie (Al-Mn)

40 h

60 h

30 h

50 h

20 h

30 h

Ciężar odpowiednio do EPTA-Procedure

01/2003

1,8 kg

1,8 kg

1,8 kg

Wymiary (długość x szerokość x wysokość)

190 x 180 x 170 mm

190 x 180 x 170 mm

190 x 180 x 170 mm

Stopień ochrony

IP 54 (ochrona przed

pyłem i rozbryzgami wody)

IP 54 (ochrona przed

pyłem i rozbryzgami wody)

IP 54 (ochrona przed

pyłem i rozbryzgami wody)

1) przy 20

°C

2) wzdłuż osi

Należy zwracać uwagę na numer katalogowy na tabliczce znamionowej nabytego lasera rotacyjnego. Nazwy handlowe poszczególnych urządzeń mogą

się różnić.

Do jednoznacznej identyfikacji lasera rotacyjnego służy numer serii

19

, znajdujący się na tabliczce znamionowej.

Ładowarka

Numer katalogowy

2 610 A13 782

Napięcie znamionowe

V~

100

–

240

Częstotliwość

Hz

50/60

Napięcie ładowania

akumulatorów

V=

7,5

Prąd ładowania

A (amper)

1,0

Dopuszczalny zakres

temperatur ładowania

°C

0

–

45

Czas ładowania

h

14

Liczba ogniw akumulatora

2

Napięcie znamionowe

(na ogniwo akumulatora)

V=

1,2

Ciężar odpowiednio do

EPTA-Procedure 01/2003

kg

0,2

Klasa ochrony

/

II

Pilot

RC 1

Professional

Numer katalogowy

3 601 K69 900

Zasięg

3)

30 m

Temperatura pracy

–

10

°C

...+50

°C

Temperatura

przechowywania

–

20

°C

...+70

°C

Bateria

1 x 1,5 V LR06 (AA)

Ciężar odpowiednio do

EPTA-Procedure 01/2003

69 g

3) Zasięg pracy może się zmniejszyć przez niekorzystne warunki

otoczenia (np. bezpośrednie promienie słoneczne).

Należy zwracać uwagę na numer katalogowy na tabliczce znamionowej

pilota, gdyż nazwy handlowe poszczególnych pilotów mogą się różnić.

Do jednoznacznej identyfikacji pilota służy numer serii

32

, znajdujący

się na tabliczce znamionowej.

OBJ_BUCH-757-007.book  Page 144  Tuesday, June 21, 2011  10:16 AM

 Polski |

145

Bosch Power Tools

1 619 929 J21 | (21.6.11)

Montaż

Zasilanie lasera rotacyjnego

Praca z bateriami/akumulatorami

Zaleca się eksploatację urządzenia pomiarowego przy użyciu

baterii alkaliczno-manganowych lub akumulatorów.

Aby otworzyć wnękę na baterię

14

, należy przekręcić blokadę

15

, ustawiając ją w pozycji

, a następnie wyjąć wnękę na

baterię.

Podczas wkładania baterii lub akumulatorów do wnęki należy

zwrócić uwagę na zachowanie prawidłowej biegunowości,

zgodnie ze schematem umieszczonym wewnątrz wnęki.

Baterie lub akumulatory należy zawsze wymieniać

kompletami. Należy stosować tylko baterie lub akumulatory

pochodzące od tego samego producenta i o jednakowej

pojemności.

Zamknąć wnękę na baterie

14

 i przekręcić blokadę

15

,

ustawiając ją w pozycji  .

Jeżeli baterie lub akumulatorki zostały niewłaściwie

umieszczone we wnęce, urządzenia pomiarowego nie da się

włączyć. Przy wkładaniu baterii i akumulatorków należy

zwrócić uwagę na zachowanie prawidłowej biegunowości.

f

Jeżeli urządzenie pomiarowe nie będzie przez dłuższy

czas używane, należy wyjąć z niego baterie lub

akumulatory.

Nieużywane przez dłuższy czas baterie i

akumulatory mogą ulec korozji i ulec samorozładowaniu.

Praca z pakietem akumulatorów

Pakiet akumulatorów

13

 należy naładować przed

przystąpieniem do eksploatacji urządzenia. Pakiet

akumulatorów można ładować wyłącznie w przewidzianej do

tego celu ładowarce

22

.

f

Należy zwrócić uwagę na napięcie sieciowe!

Napięcie

źródła prądu musi zgadzać się z danymi na tabliczce

znamionowej ładowarki.

Włożyć pasującą do sieci wtyczkę

23

 do ładowarki

22

,

a następnie spowodować jej zablokowanie.

Włożyć wtyk ładowarki

24

 do gniazdka

17

 przy pakiecie

akumulatorów. Podłączyć ładowarkę do sieci elektrycznej.

Naładowanie pustego pakietu akumulatorów trwa ok. 14 h.

Ładowarka i pakiet akumulatorów są zabezpieczone przed

przeładowaniem.

Nowy lub przez dłuższy okres czasu nieużywany pakiet

akumulatorów charakteryzuje się swoją pełną wydajnością

dopiero po ok. 5 cyklach ładowania i rozładowywania.

Nie należy ładować pakietu akumulatorów

13

 po każdym

użyciu, gdyż zmniejszy się w ten sposób jego pojemność.

Pakiet akumulatorów należy ładować dopiero wtedy, gdy

wskaźnika naładowania

12

 miga lub świeci się światłem

ciągłym.

Wyraźnie skrócony czas eksploatacji po dokonanym procesie

ładowania świadczy o tym, że akumulator jest zużyty

i powinien zostać wymieniony.

Jeżeli akumulator jest rozładowany, urządzenie pomiarowe

może być eksploatowane przy użyciu ładowarki

22

,

podłączonej do sieci. W tym celu należy wyłączyć urządzenie,

ładować akumulator ok. 10 min., a następnie włączyć

ponownie urządzenie pomiarowe przy podłączonej

ładowarce.

Aby wymienić pakiet akumulatorów

13

, należy przekręcić

blokadę

16

, ustawiając ją w pozycji

, a następnie wyjąć

pakiet akumulatorów

13

.

Wstawić nowy pakiet akumulatorów i obrócić blokadę

16

,

ustawiając ją w pozycji  .

f

Jeżeli urządzenie pomiarowe nie będzie przez dłuższy

czas używane, należy wyjąć z niego pakiet

akumulatorów.

Akumulatory nieużywane przez dłuższy

okres czasu mogą ulec korozji lub samorozładowaniu.

Wskaźnik stopnia naładowania akumulatora

Jeżeli wskaźnik stopnia naładowania akumulatora

12

 zaczyna

migać na czerwono, urządzenie pomiarowe może być jeszcze

używane przez ok. 2 h.

Jeżeli wskaźnik stopnia naładowania akumulatora

12

 świeci

się czerwonym światłem ciągłym, dalsze pomiary nie są już

możliwe. Urządzenie pomiarowe wyłącza się automatycznie

po ok. 1 min.

Zasilanie pilota

Do eksploatacji pilota zaleca się użycie baterii alkaliczno-

manganowych.

Aby otworzyć pokrywkę wnęki na baterie

34

, należy

przesunąć blokadę

33

 w kierunku ukazanym strzałką i zdjąć

pokrywkę. Umieścić załączoną w dostawie baterię we

wnęce.Należy przy tym zachować prawidłową biegunowość

zgodnie ze schematem umieszczonym wewnątrz wnęki.

f

Jeżeli pilot ma być przez dłuższy czas nieużywany,

należy wyjąć z niego baterię.

Bateria nieużywana przez

dłuższy okres czasu może ulec korozji lub

samorozładowaniu.

Praca urządzenia

Rozpoczęcie użytkowania lasera rotacyjnego

f

Urządzenie pomiarowe należy chronić przed wilgocią

i bezpośrednim napromieniowaniem słonecznym.

f

Narzędzie należy chronić przed ekstremalnie wysokimi

lub niskimi temperaturami, a także przed wahaniami

temperatury.

Nie należy go na przykład pozostawiać na

dłuższy okres czasu w samochodzie. W przypadku, gdy

urządzenie pomiarowe poddane było większym wahaniom

temperatury, należy przed użyciem odczekać, aż powróci

ono do normalnej temperatury. Ekstremalnie wysokie lub

niskie temperatury, a także silne wahania temperatury

mogą mieć negatywny wpływ na precyzję pomiaru.

f

Należy unikać silnych uderzeń lub upuszczenia

narzędzia pomiarowego.

W przypadku silnego

oddziaływania na urządzenie pomiarowe, należy przed

dalszą pracą przeprowadzić kontrolę dokładności (zob.

„

Dokładność niwelacyjna lasera rotacyjnego

“

, str. 148).

OBJ_BUCH-757-007.book  Page 145  Tuesday, June 21, 2011  10:16 AM

146

 | Polski

1 619 929 J21 | (21.6.11)

Bosch Power Tools

Ustawienie urządzenia pomiarowego

Urządzenie pomiarowe należy ustawić na stabilnej podstawie

w pozycji pionowej lub poziomej, zamontować na statywie

37

albo na uchwycie ściennym

39

 z mechanizmem precyzyjnej

regulacji urządzenia.

Ze względu swoją na swoją wysoką precyzję niwelowania,

urządzenie pomiarowe jest bardzo wrażliwe na wstrząsy

i zmiany pozycji. Dlatego, by uniknąć przerw w eksploatacji,

spowodowanych koniecznością powtórnego niwelowania,

należy ustawiać je w stabilnej pozycji.

Włączanie/wyłączanie

f

Wiązki laserowej nie wolno kierować w stronę osób

i zwierząt (w szczególności na wysokości oczu), jak

również samemu wpatrywać się w wiązkę (nawet

zachowując znaczną odległość).

Natychmiast po włącze-

niu urządzenia pomiarowego wysyłana jest jedna pionowa

wiązka lasera

9

 i jedna zmienna pozioma wiązka

6

.

Aby

włączyć

 urządzenie pomiarowe, należy nacisnąć

włącznik/wyłącznik

4

. Wskaźniki

1

,

3

 i

12

 zapalają się na

krótki okres czasu. Urządzenie pomiarowe rozpoczyna

automatyczną samoniwelację. Podczas procesu

poziomowania wskaźnik automatycznej niwelacji

3

 miga

zielonym światłem, a laser pozostaje w trybie punktowym.

O zakończeniu niwelacji urządzenia pomiarowego świadczy

świecący się stałym zielonym światłem wskaźnik niwelacji

3

,

a także świecący się stałym światłem laser. Po zakończeniu

automatycznej niwelacji, urządzenie pomiarowe startuje

automatycznie w trybie rotacyjnym.

Za pomocą przycisków wyboru trybu pracy

5

 i

11

 można już

w czasie wstępnego poziomowania wybrać pożądany tryb

pracy (zob.

„

Tryby pracy lasera rotacyjnego

“

, str. 146).

W tym wypadku urządzenie pomiarowe włącza się, po

zakończeniu poziomowania, w wybranym trybie pracy.

Aby

wyłączyć

 urządzenie pomiarowe, należy ponownie

nacisnąć włącznik/wyłącznik

4

.

f

Nie wolno zostawiać włączonego urządzenia pomiaro-

wego bez nadzoru, a po zakończeniu użytkowania

należy je wyłączać.

Wiązka lasera może spowodować

oślepienie osób postronnych.

Urządzenie pomiarowe wyłącza się automatycznie, by

chronić baterie, jeżeli znajduje się ono dłużej niż 2 godziny

poza zakresem samopoziomowania lub gdy praca urządzenia

została automatycznie przerwana (np. na wskutek potrące-

nia) i urządzenie pozostaje w tym stanie dłużej niż 2 godziny

(zob.

„

Funkcja automatycznej niwelacji lasera rotacyjnego

“

,

str. 147). Pozycja urządzenie pomiarowego musi zostać na

nowo ustalona, a urządzenie ponownie włączone.

Przystąpienie do użytkowania pilota

f

Pilot należy chronić przed wilgocią i bezpośrednim

nasłonecznieniem.

f

Pilot należy chronić przed ekstremalnie wysokimi lub

niskimi temperaturami, a także przed wahaniami tempe-

ratury.

Nie należy go na przykład pozostawiać na dłuższy

okres czasu w samochodzie W przypadku, gdy pilot poddany

był większym wahaniom temperatury, należy przed użyciem

odczekać, aż powróci on do normalnej temperatury.

Jak długo w pilocie znajduje się bateria o wystarczającym

napięciu, pilot jest gotowy do eksploatacji.

Urządzenie pomiarowe należy ustawić tak, aby sygnały pilota

bezpośrednio docierały do jednej z soczewek odbiorczych

7

.

Jeżeli pilot nie jest skierowany bezpośrednio na soczewkę

odbioru, zmniejsza się jego zakres roboczy. Odbicia sygnału

(np. od ścian) mogą zwiększyć zakres pracy także przy

niebezpośrednim sygnale.

Po wciśnięciu jednego z przycisków na pilocie wskaźnik

zasilania

30

 zapala się, sygnalizując emisję sygnału.

Włączanie/wyłączanie urządzenia pomiarowego za pomocą

pilota nie jest możliwe.

Tryby pracy lasera rotacyjnego

Zestawienie

Wszystkie trzy tryby pracy są możliwe zarówno przy poziomym

jak i pionowym ustawieniu urządzenia pomiarowego.

Tryb rotacyjny

Tryb rotacyjny jest szczególnie zalecany

w przypadku zastosowania odbiornika

laserowego. Możliwy jest wybór między

różnymi prędkościami rotacyjnymi.

Tryb liniowy

W tym trybie pracy zmienna wiązka lasera

porusza się w ograniczonym kącie

rozwarcia promieni lasera. Widoczność

wiązki jest przez to lepsza (w porównaniu

z trybem rotacyjnym). Możliwy jest wybór

między różnymi kątami rozwarcia.

Tryb punktowy

W tym trybie pracy osiągana jest

najlepsza widoczność wiązki lasera. Służy

on np. do prostego przenoszenia

wysokości lub do kontroli ustawienia

w jednej osi (linii).

Tryb rotacyjny

(150/300/600 min

-1

)

Po każdym włączeniu, urządzenie pomiarowe znajduje się

w trybie rotacyjnym ze średnią prędkością rotacyjną.

Aby przejść z trybu liniowego do rotacyjnego, należy nacisnąć

przycisk trybu rotacyjnego

5

 lub przycisk

25

 na pilocie. Tryb

rotacyjny uruchamia się ze średnią prędkością rotacyjną.

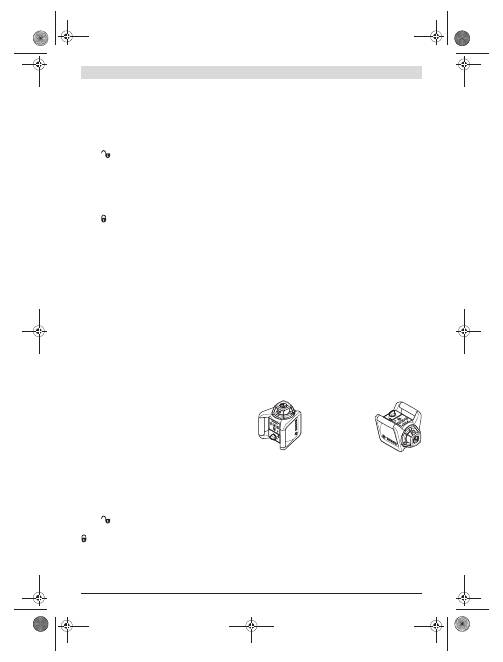

Pozycja pozioma

Pozycja pionowa

OBJ_BUCH-757-007.book  Page 146  Tuesday, June 21, 2011  10:16 AM

 Polski |

147

Bosch Power Tools

1 619 929 J21 | (21.6.11)

Aby zmienić prędkość rotacyjną, należy ponownie wcisnąć

przycisk trybu rotacyjnego

5

 lub przycisk

25

 pilota – tak, aby

osiągnąć pożądaną prędkość.

Do pracy z użyciem odbiornika laserowego, należy wybrać

najszybszą prędkość rotacyjną Pracując bez odbiornika,

należy

–

 w celu lepszej widoczności wiązki lasera

–

zredukować prędkość obrotową, lub użyć okularów

obserwacyjnych

38

.

Tryb liniowy, tryb punktowy

(10

°

/25

°

/50

°

, 0

°

)

Aby przejść do trybu liniowego lub punktowego, należy

nacisnąć przycisk trybu liniowego

11

 lub przycisk

26

 na

pilocie. Urządzenie pomiarowe przestawia się na tryb liniowy

z najmniejszym kątem rozwarcia promieni lasera.

Aby zmienić kąt rozwarcia, należy wcisnąć przycisk trybu

liniowego

11

 lub przycisk

26

 na pilocie. Kąt rozwarcia

zwiększa co dwa stopnie. Równocześnie przy każdym

kolejnym stopniu zwiększa się prędkość rotacyjna. Po trzecim

naciśnięciu przycisku dla trybu liniowego, urządzenie

pomiarowe przechodzi (po kilku wahnięciach) do trybu

punktowego. Ponowne naciśnięcie przycisku dla trybu

liniowego powoduje, że urządzenie pomiarowe powraca do

trybu liniowego z najmniejszym kątem rozwarcia.

Wskazówka:

Pod wpływem inercji, laser może nieznacznie

wykraczać poza punkty końcowe linii lasera.

Obracanie linii lasera/plamki lasera wzgl.

płaszczyzny rotacyjnej (zob. rys. A)

W przypadku położenia

horyzontalnego

 urządzenia

pomiarowego możliwe jest ustawienie linii lasera (w przypadku

trybu liniowego) lub plamki lasera (w przypadku trybu

punktowego) wewnątrz płaszczyzny rotacyjnej lasera. Możliwy

jest też obrót o 360

°

.

W tym celu należy ręcznie przekręcić głowicę rotacyjną

10

,

ustawiając ją w pożądanej pozycji lub użyć pilota: Aby dokonać

obrotu w kierunku zgodnym z ruchem wskazówek zegara,

należy wcisnąć przycisk

28

 pilota, a aby dokonać obrotu

w kierunku przeciwnym do ruchu wskazówek zegara

–

 przycisk

29

 pilota. Podczas eksploatacji lasera w trybie rotacyjnym,

wciskanie przycisków nie ma wpływu na pracę lasera.

Przy

pionowym

 ustawieniu urządzenia pomiarowego plamkę,

linię lasera lub płaszczyznę rotacyjną można obrócić dookoła

pionowej osi. Obrót możliwy jest tylko w zakresie

samoniwelacji (5

°

 w lewo lub w prawo) i tylko przy użyciu

pilota.

Aby dokonać obrotu w prawo, należy wcisnąć przycisk

28

pilota, a aby dokonać obrotu w lewo

–

 przycisk

29

 pilota.

Funkcja automatycznej niwelacji lasera

rotacyjnego

Zestawienie

Dzięki funkcji automatycznej niwelacji urządzenie pomiarowe

natychmiast po włączeniu rozpoznaje samoczynnie pozycję,

w jakiej się znajduje (pion lub poziom). Aby przejść z pozycji

poziomej do pionowej (lub odwrotnie), należy wyłączyć

urządzenie, ustawić je w pożądanej pozycji i ponownie

włączyć.

Po włączeniu urządzenia pomiarowego sprawdza ono swoją

pozycję (w pionie lub poziomie) i wyrównuje nierówności

w zakresie samopoziomowania ok. 8 % (5

°

) w sposób

automatyczny.

Jeżeli urządzenie pomiarowe przechylone jest po włączeniu

lub po zmianie położenia o więcej jak 8 %, nie dochodzi do

wypoziomowania. W tym wypadku wirnik jest zatrzymywany,

laser miga, a wskaźnik

3

 pali się ciągłym światłem

czerwonym. Należy ustawić urządzenie pomiarowe na nowo

i poczekać na niwelację. Bez ponownego ustawienia

urządzenia pomiarowego laser wyłączy się po 2 minutach,

a urządzenie po 2 godzinach w sposób automatyczny.

Wypoziomowaniu, urządzenie pomiarowe kontroluje stale

swoją pozycję

–

 poziom lub pion. W przypadku zmian

położenia, urządzenie dokonuje automatycznej

samoniwelacji. Aby uniknąć błędnych pomiarów, podczas

procesu poziomowania, wirnik jest zatrzymywany, laser miga,

a wskaźnik

3

 pali się ciągłym zielonym światłem.

Zabezpieczenie przed wstrząsami

Urządzenie pomiarowe zaopatrzone jest w zabezpieczenie

przed wstrząsami, które powoduje, że w przypadku zmian

położenia, wstrząsów lub drgań urządzenia pomiarowego,

niemożliwe jest wypoziomowanie przy zmienionej wysokości,

co ma na celu zapobiegnięcie błędom pomiaru wysokości.

Aby

włączyć

 funkcję zabezpieczenia przed wstrząsami,

należy nacisnąć włącznik/wyłącznik

2

. Wskaźnik

1

 pali się

ciągłym zielonym światłem, a po upływie 30 sekund

następuje aktywacja zabezpieczenia przed wstrząsami.

Jeżeli w przypadku zmiany położenia urządzenia

pomiarowego przekroczony zostanie zakres dokładności

niwelacyjnej lub jeśli zarejestrowany zostanie silny wstrząs,

uruchamia się zabezpieczenie przed wstrząsami. Wirnik jest

zatrzymywany, laser miga, wskaźnik niwelacji

3

 gaśnie, a

wskaźnik

1

 miga na czerwono. Aktualny tryb pracy jest

zapamiętywany.

Po zadziałaniu funkcji zabezpieczenia przed wstrząsami

należy wcisnąć przycisk zabezpieczenia

2

 na urządzeniu

pomiarowej lub przycisk kasacji zabezpieczenia

27

 na pilocie.

Funkcja zabezpieczenia przed wstrząsami jest uruchamiana

na nowo, a urządzenie pomiarowe rozpoczyna

poziomowanie. Natychmiast po wypoziomowaniu urządzenia

pomiarowego (wskaźnik niwelacji

3

 pali się ciągłym zielonym

światłem), urządzenie rozpoczyna pracę w uprzednio

zapamiętanym trybie. Następnie należy skontrolować

wysokość wiązki lasera w stosunku do punktu referencyjnego

i w razie potrzeby skorygować.

Jeżeli po zadziałaniu zabezpieczenia przed wstrząsami,

funkcja ta nie zostanie zresetowana poprzez wciśnięcie

przycisku

2

 na urządzeniu pomiarowym lub przycisku kasacji

zabezpieczenia

27

 na pilocie, laser wyłączy się po

2 minutach, a urządzenie pomiarowe po 2 godzinach

w sposób automatyczny.

Aby

wyłączyć

 funkcję zabezpieczenia przed wstrząsami

należy jednorazowo wcisnąć przycisk

2

, lub

–

 po zadziałaniu

zabezpieczenia (wskaźnik

1

 miga na czerwono)

–

OBJ_BUCH-757-007.book  Page 147  Tuesday, June 21, 2011  10:16 AM

148

 | Polski

1 619 929 J21 | (21.6.11)

Bosch Power Tools

dwukrotnie. Przy wyłączonej funkcji zabezpieczenia przed

wstrząsami, wskaźnik

1

 gaśnie.

Za pomocą pilota nie można włączać i wyłączać funkcji

zabezpieczenia przed wstrząsami. Możliwe jest jedynie

resetowanie zabezpieczenia po jego zadziałaniu.

Dokładność niwelacyjna lasera rotacyjnego

Wpływy na dokładność niwelacji

Największy wpływ wywiera temperatura otoczenia.

W szczególności różnice temperatur, biegnące od ziemi ku

górze mogą odchylić wiązkę lasera.

Istotne są już odchylenia, występujące przy pomiarze

odcinków mierniczych dłuższych niż 20 m. Przy 100 m

wartość odchylenia może przekraczać dwukrotnie, a nawet

czterokrotnie wartość osiągniętą przy 20 m.

Ponieważ warstwowy rozkład temperatury jest największy

w pobliżu podłoża, urządzenie pomiarowe powinno być

–

w przypadku odcinka mierniczego większego niż 20 m

–

zamontowane zawsze na statywie. Oprócz tego należy starać

się ustawić urządzenie pomiarowe w miarę możliwości

pośrodku płaszczyzny roboczej.

Kontrola dokładności pomiaru urządzenia

Oprócz czynników zewnętrznych także i czynniki specyficzne

dla danego urządzenia (np. upadki lub silne uderzenia) mogą

być przyczyną zakłóceń w pomiarach. Dlatego za każdym

razem przed przystąpieniem do pracy należy skontrolować

dokładność urządzenia pomiarowego.

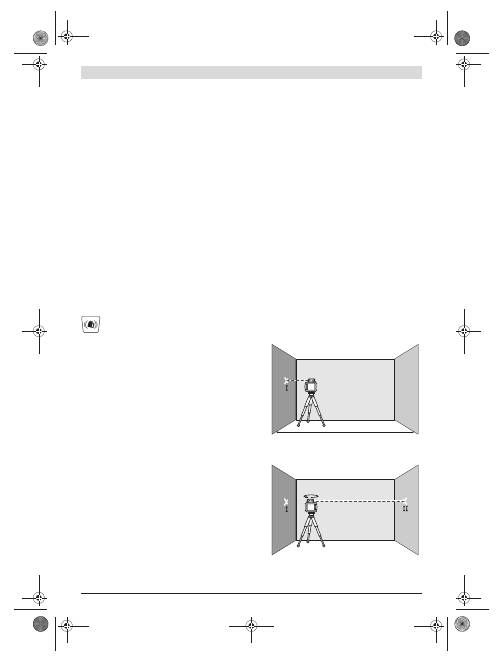

Do przeprowadzenia kontroli potrzebny jest swobodny

odcinek mierniczy o długości 20 m o stabilnym podłożu

między dwoma ścianami A i B. Należy w tym celu

–

urządzenie musi znajdować się w pozycji poziomej

–

,

przeprowadzić pomiar z obrotem dookoła obu osi X i Y (w kie-

runku dodatnim i ujemnym każdej z osi – w sumie 4

kompletne pomiary).

–

Urządzenie pomiarowe należy zamontować w pozycji

poziomej w pobliżu ściany A na statywie

37

 (osprzęt) lub

ustawić je na stabilnym, równym podłożu. Włączyć

urządzenie pomiarowe.

–

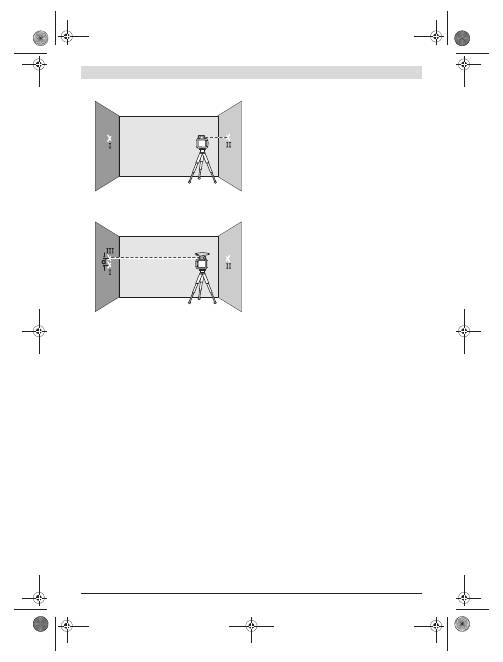

Po zakończeniu niwelowania należy skierować wiązkę

lasera w trybie punktowym na ścianę A (znajdującą się

bliżej). Zaznaczyć środek punktu wiązki lasera na ścianie

(punkt

I

).

–

Obrócić urządzenie pomiarowe o 180

°

, wypoziomować

i zaznaczyć środek punktu wiązki na przeciwległej ścianie B

(punkt

II

).

–

Przestawić urządzenie pomiarowe (nie obracając go)

w pobliże ściany B, włączyć i rozpocząć niwelację.

–

Urządzenie pomiarowe należy ustawić na takiej wysokości

(za pomocą statywu lub podkładek), by środek punktu

wiązki lasera trafiał dokładnie w środek punktu

II

 na

ścianie B.

–

Przekręcić urządzenie pomiarowe o 180

°

, nie zmieniając

wysokości. Rozpocząć niwelację i zaznaczyć środek

punktu wiązki lasera na ścianie A (punkt

III

). Należy przy

tym zwrócić uwagę, by punkt

III

 znajdował się możliwie

dokładnie ponad lub poniżej punktu

I

.

–

Z różnicy

d

 między oboma zaznaczonymi punktami

I

 i

III

 na

ścianie A wyniknie rzeczywiste odchylenie urządzenia

pomiarowego dla pomierzonej osi.

Pomiar powtórzyć dla pozostałych trzech osi. Urządzenie

pomiarowe należy w tym celu obrócić przed rozpoczęciem

każdego z pomiarów za każdym razem o 90

°

.

Na odcinku pomiarowym wynoszącym 2 x 20 m = 40 m

odchylenie nie może przekraczać:

40 m x

±

0,1 mm/m =

±

4 mm.

Różnica

d

 między punktami

I

 i

III

 może więc

–

  w przypadku

każdego z czterech pomiarów

–

 wynosić maksymalnie 4 mm.

A

B

20 m

A

B

180°

A

B

A

B

180°

OBJ_BUCH-757-007.book  Page 148  Tuesday, June 21, 2011  10:16 AM

 Polski |

149

Bosch Power Tools

1 619 929 J21 | (21.6.11)

Jeżeli w jednym z czterech pomiarów dopuszczalna wartość

odchylenia została przekroczona, należy zwrócić się do

punktu serwisowego firmy Bosch.

Wskazówki dotyczące pracy

f

Do zaznaczania należy używać zawsze tylko środka

punktu lasera.

Wielkość punktu laserowego zmienia się

w zależności od odległości.

Okulary do pracy z laserem (osprzęt)

Okulary do pracy z laserem filtrują światło otoczenia. W ten

sposób światło lasera wydaje się jaśniejsze.

f

Nie należy używać okularów do pracy z laserem jako

okularów ochronnych.

Okulary do pracy z laserem służą

do lepszej identyfikacji plamki lub linii lasera, a nie do

ochrony przed promieniowaniem laserowym.

f

Nie należy stosować okularów do pracy z laserem jako

okularów słonecznych, ani używać ich w ruchu

drogowym.

Okulary do pracy z laserem nie zapewniają

całkowitej ochrony przed promieniowaniem UV i utrud-

niają rozróżnianie kolorów.

Praca z odbiornikiem (osprzęt)

W przypadku niekorzystnych warunków oświetleniowych

(jasne pomieszczenie, bezpośrednie działanie promieni

słonecznych), a także przy większych odległościach, należy

stosować odbiornik laserowy

35

, który ułatwi odnalezienie

wiązki lasera.

Do pracy z odbiornikiem laserowym należy wybrać tryb

rotacyjny z najszybszą prędkością rotacyjną.

Do pracy z użyciem odbiornika laserowego, należy przeczytać

i zastosować jego instrukcję eksploatacji.

Praca z pilotem zdalnego sterowania

Po naciśnięciu przycisków sterowania urządzenie pomiarowe

może zostać wytrącone z poziomowania, co spowoduje

zatrzymanie się rotacji na krótki okres czasu. Zastosowanie

pilota pozwala na uniknięcie tego efektu.

Soczewki odbioru

7

 sygnału pilota znajdują się po trzech

stronach urządzenia pomiarowego, m. in. w przedniej jego

części, powyżej panelu sterowania.

Praca ze statywem (osprzęt)

Urządzenie pomiarowe zaopatrzone jest w przyłącza do

statywu 5/8" do pracy w poziomie na statywie. Urządzenie

pomiarowe wraz z wbudowanym przyłączem

18

 przykręcić

do statywu, który jest wyposażony w gwint przyłączeniowy

5/8" i zamocować je za pomocą śruby ustawczej na statywie.

W przypadku statywu

37

 z podziałką na mechanizmie

dźwigniowym można bezpośrednio nastawić przesunięcie

wysokościowe.

Praca z uchwytem ściennym i regulacja wysokości

(osprzęt)  (zob. rys. B)

Urządzenie pomiarowe można zamontować też w uchwycie

ściennym z przymiarem

39

. W tym celu należy przykręcić

śrubę 5/8"

42

 uchwytu ściennego do przyłącza statywu

18

,

znajdującego się na urządzeniu pomiarowym.

Montaż na ścianie

–

 montaż na ścianie zaleca się na przykład

wtedy, gdy pomiary dokonywane mają być na poziomie

wyższym niż sięga statyw, względnie w przypadku prac bez

statywu i na niestabilnym podłożu. W tym celu należy zamo-

cować uchwyt ścienny

39

 z zamontowanym do niego

urządzeniem pomiarowym na ścianie, starając się o możliwie

pionową jego pozycję.

Aby zamocować urządzenie pomiarowe na ścianie uchwyt

ścienny

39

 można zamocować za pomocą śruby mocującej

40

 na listwie o maksymalnej szerokości 8 mm, lub zawiesić go

na haku.

Montaż na statywie

–

 uchwyt ścienny

39

 można również

umocować na statywie za pomocą przyłącza do statywu

umieszczonego z tyłu. Ten rodzaj zamocowania zaleca się

szczególnie w przypadku prac, przy których płaszczyzna

rotacyjna ma być skierowana na linię odniesienia.

Za pomocą przymiaru można przesunąć zamontowane

urządzenie pomiarowe w linii pionowej (w przypadku

montażu na ścianie) lub w linii poziomej (w przypadku

montażu na statywie) o ok. 16 cm. W tym celu należy

poluzować śrubę

41

 na przymiarze, przesunąć urządzenie

pomiarowe ustawiając je w wymaganej pozycji, i ponownie

mocno dokręcić śrubę

41

.

Praca z łatą mierniczą do stropów (zob. rys. B)

Łata miernicza do stropów

44

 może na przykład służyć do

prostego wyznaczania wysokości w przypadku

podwieszanych sufitów. Zamocować łatę mierniczą za

pomocą uchwytu magnetycznego na przykład na wsporniku.

Lustrzana połowa łaty mierniczej podwyższa widoczność

wiązki lasera w przypadku niekorzystnych warunków

oświetleniowych. Przezroczysta połowa umożliwia

rozpoznanie wiązki lasera także od tyłu.

Praca z laserową tablicą celowniczą (osprzęt)

(zob. rys. C)

Za pomocą laserowej tablicy celowniczej

43

 można przenieść

położenie śladu lasera na podłogę lub wysokość lasera na

ścianę. Uchwyt magnetyczny umożliwia zamocowanie tablicy

celowniczej także na konstrukcjach dachowych.

Za pomocą pola zerowego i podziałki można dokonać

pomiaru przesunięcia do pożądanej wysokości i nanieść je na

innym miejscu. Pozwala to uniknąć precyzyjnego nastawiania

urządzenia na wysokość, która ma zostać przeniesiona.

Laserowa tablica celownicza

43

 pokryta jest powłoką

antyodblaskową, poprawiającą widoczność wiązki lasera na

większych odległościach względnie w przypadku silnego

nasłonecznienia. Poprawienie widoczności lasera jest

zauważalne tylko, gdy patrzy się na tablicę celowniczą

równolegle do wiązki lasera.

OBJ_BUCH-757-007.book  Page 149  Tuesday, June 21, 2011  10:16 AM

150

 | Polski

1 619 929 J21 | (21.6.11)

Bosch Power Tools

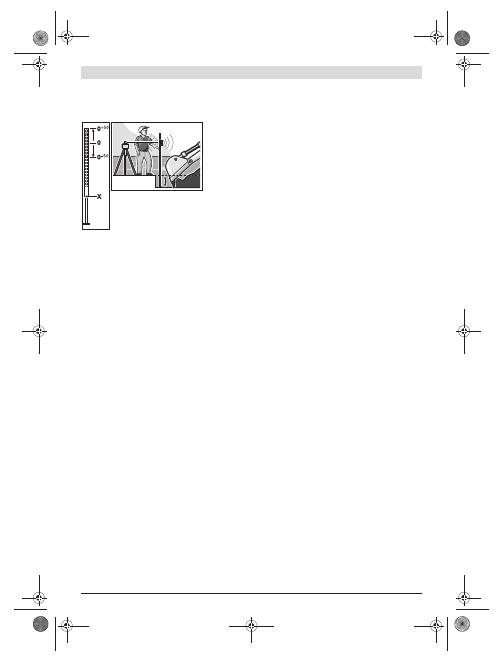

Praca z łatą mierniczą (osprzęt) (zob. rys. J)

Do kontroli poziomu lub do wyznaczania spadków zaleca się

zastosowanie łaty mierniczej

36

 wraz z odbiornikiem

laserowym.

U góry łaty mierniczej

36

 naniesiona jest relatywna skala

(

±

50 cm). Jej wysokość zerową można wybrać wstępnie u

dołu. W ten sposób można w sposób bezpośredni odczytać

odchylenia od wysokości zadanej.

Przykłady zastosowania

Przenoszenie/kontrola punktów wysokościowych

(zob. rys. C)

Ustawić urządzenie pomiarowe poziomo na stabilnym

podłożu lub zamontować na statywie

37

 (osprzęt).

Praca ze statywem: Nakierować wiązkę lasera na pożądaną

wysokość. Przenieść lub skontrolować wysokość w miejscu

docelowym.

Praca bez statywu: Ustalić różnicę wysokości między wiązką

lasera, a wysokością w punkcie odniesienia za pomocą tablicy

celowniczej

43

. Przenieść lub skontrolować wysokość

pomierzoną różnicę wysokości w miejscu docelowym.

Równoległe ustawienie wiązki pionowej/wyznaczanie

kątów prostych (zob. rys. D)

Do wyznaczania kątów prostych lub do ustawiania ścianek

działowych, należy pionową wiązkę lasera

9

 ustawić

równolegle, tzn. w równych odstępach do jakiejś linii

odniesienia (np. ściany).

W tym celu należy ustawić urządzenie pomiarowe w pozycji

pionowej i pozycjonować je w ten sposób, by pionowa wiązka

przebiegała mniej więcej równolegle do linii odniesienia.

Dla dokładnego pozycjonowania należy zmierzyć

–

bezpośrednio na urządzeniu pomiarowym

–

 odstęp między

wiązką pionową i linią odniesienia za pomocą laserowej tarczy

celowniczej

43

. Ponownie zmierzyć odstęp między wiązką

pionową i linią odniesienia, zachowując możliwie największą

odległość od urządzenia pomiarowego. Wiązkę prostopadłą

ustawić tak, aby znajdowała się ona w tej samej odległości do

linii odniesienia, co przy pomiarze bezpośrednio na

urządzeniu pomiarowym.

Kąt prosty do wiązki pionowej

9

 ukazywany jest za pomocą

wiązki zmiennej

6

.

Projekcja płaszczyzn pionowych (zob. rys. E)

Aby dokonać projekcji płaszczyzny pionowej, należy ustawić

urządzenie pomiarowe w pozycji pionowej. Jeżeli

powierzchnia ma przebiegać pod kątem prostym do jakiejś

linii odniesienia (np. ściany), należy orientować wiązkę

pionową

9

 wg tej linii odniesienia.

Płaszczyzna pozioma ukazywany jest za pomocą wiązki

zmiennej

6

.

Obracanie płaszczyzny rotacyjnej w pionie (zob. rys. F)

Aby ustalić położenie pionowej linii lasera lub płaszczyzny

rotacyjnej według jakiegoś punktu odniesienia, znajdującego

się na ścianie, należy ustawić urządzenie pomiarowe w

pozycji pionowej i ustalić z grubsza linię lasera lub

płaszczyznę rotacyjną według punktu odniesienia. W celu

dokładnego ustalenia położenia według punktu odniesienia

należy wcisnąć przycisk

28

 (obrót w prawo) lub przycisk

pilota

29

 (obrót w lewo).

Praca bez odbiornika (zob. rys. G)

W przypadku korzystnych warunków oświetleniowych

(ciemne pomieszczenie), a także w przypadku krótkich

odległości, możliwa jest praca bez odbiornika laserowego.

Dla lepszej widoczności wiązki lasera należy wybrać albo tryb

liniowy, albo tryb punktowy i przekręcić przy tym ręcznie

głowicę rotacyjną

10

, kierując ją do miejsca docelowego.

Praca z odbiornikiem (zob. rys. H)

W przypadku niekorzystnych warunków oświetleniowych

(jasne pomieszczenie, bezpośrednie działanie promieni

słonecznych), a także przy większych odległościach, należy

stosować odbiornik laserowy (aby łatwiej odnaleźć wiązkę

lasera). Do pracy z odbiornikiem laserowym należy wybrać

tryb rotacyjny z najszybszą prędkością rotacyjną.

Przeprowadzanie pomiarów przy większych

odległościach (zob. rys. I)

Podczas pomiarów przy większych odległościach należy

stosować odbiornik laserowy (aby łatwiej odnaleźć wiązkę

lasera). Aby zmniejszyć zakłócenia, urządzenie pomiarowe

należy ustawiać zawsze pośrodku płaszczyzny roboczej lub na

statywie.

Praca na zewnątrz (zob. rys. J)

Podczas pomiarów dokonywanych na zewnątrz należy

zawsze stosować odbiornik laserowy.

Podczas prac na niestabilnym podłożu, urządzenie

pomiarowe należy montować na statywie

37

. Należy też

dokonać aktywacji zabezpieczenia przed wstrząsami, aby

uniknąć błędnych pomiarów, spowodowanych osunięciem

się podłoża lub wstrząsem urządzenia pomiarowego.

OBJ_BUCH-757-007.book  Page 150  Tuesday, June 21, 2011  10:16 AM

 Polski |

151

Bosch Power Tools

1 619 929 J21 | (21.6.11)

Zestawienie wskaźników

Konserwacja i serwis

Konserwacja i czyszczenie

Laser rotacyjny, ładowarkę i pilot należy zawsze utrzymywać

w czystości.

Nie wolno zanurzać lasera rotacyjnego, ładowarki ani pilota

w wodzie lub w innych substancjach płynnych.

Zanieczyszczenia należy usuwać za pomocą wilgotnej,

miękkiej ściereczki. Nie używać żadnych środków

czyszczących ani zawierających rozpuszczalnik.

W przypadku lasera rotacyjnego należy regularnie czyścić

płaszczyzny przy otworze wylotowym wiązki laserowej,

a szczególnie usuwać kłaczki kurzu.

Jeśli laser rotacyjny, ładowarka lub pilot, mimo dokładnej

i wszechstronnej kontroli produkcyjnej, uległyby

kiedykolwiek awarii, naprawę powinien przeprowadzić

autoryzowany serwis elektronarzędzi firmy Bosch. Nie wolno

samemu otwierać lasera rotacyjnego, ładowarki ani pilota.

Przy wszystkich zapytaniach, zgłoszeniach i zamówieniach

części zamiennych konieczne jest podanie dziesięciocyfro-

wego numeru katalogowego, podanego na tabliczce

znamionowej lasera rotacyjnego, ładowarki lub pilota.

Obsługa klienta oraz doradztwo techniczne

Ze wszystkimi pytaniami, dotyczącymi naprawy i konserwacji

nabytego produktu oraz dostępu do części zamiennych

prosimy zwracać się do punktów obsługi klienta. Rysunki

techniczne oraz informacje o częściach zamiennych można

znaleźć pod adresem:

www.bosch-pt.com

Zespół doradztwa technicznego firmy Bosch służy pomocą

w razie pytań związanych z zakupem produktu, jego

zastosowaniem oraz regulacją urządzeń i osprzętu.

Polska

Robert Bosch Sp. z o.o.

Serwis Elektronarzędzi

Ul. Szyszkowa 35/37

02-285 Warszawa

Tel.: +48 (022) 715 44 60

Faks: +48 (022) 715 44 41

E-Mail: bsc@pl.bosch.com

Infolinia Działu Elektronarzędzi: +48 (801) 100 900

(w cenie połączenia lokalnego)

E-Mail: elektronarzedzia.info@pl.bosch.com

www.bosch.pl

Usuwanie odpadów

Laser rotacyjny, ładowarkę, pilot, akumulatory,

osprzęt i opakowanie należy oddać do powtórnego

przetworzenia zgodnego z obowiązującymi

przepisami w zakresie ochrony środowiska.

Nie należy wyrzucać lasera rotacyjnego, ładowarki, pilota, ani

akumulatorów/baterii do odpadów domowych!

Tylko dla państw należących do UE:

Zgodnie z europejską wytyczną

2002/96/WE, niezdatne do użytku narzę-

dzia elektryczne, a zgodnie z europejską

wytyczną 2006/66/WE uszkodzone lub

zużyte akumulatory/baterie, należy zbierać

osobno i doprowadzić do ponownego prze-

tworzenia zgodnego z zasadami ochrony

środowiska.

Wiązka lasera

Rotacja lasera*

zielony

czer-

wony

zielony

czer-

wony

Włączenie urządzenia pomiarowego (1 sek. autotest)

z

z

z

Niwelacja wstępna i korekta niwelacji

2x/s



2x/s

Zakończona wstępna niwelacja/urządzene gotowe do

eksploatacji

z

z

z

Przekroczenie zakresu samoczynnej niwelacji

2x/s



z

Zabezpieczenie przed wstrząsami aktywne

z

Zadziałało zabezpieczenie przed wstrząsami

2x/s



2x/s

Napięcie baterii na

≤

2 h  pracy

2x/s

Baterie rozładowane





z

* w trybie liniowym i rotacyjnym

2x/s

z



Częstotliwość migania (dwa razy na sekundę)

Tryb pracy ciągłej

Funkcja zatrzymana

OBJ_BUCH-757-007.book  Page 151  Tuesday, June 21, 2011  10:16 AM

152

 | Česky

1 619 929 J21 | (21.6.11)

Bosch Power Tools

Akumulatory/Baterie:

Ni-MH:

 Niklowo-metalowo-wodorowy

Zastrzega się prawo dokonywania zmian.

Česky

Bezpečnostní upozornění

Rotační laser

Čtěte a respektujte veškeré pokyny, aby se

s měřícím přístrojem pracovalo bezpečně a

spolehlivě. Nikdy nezpůsobte varovné

štítky na měřícím přístroji nerozpozna-

telné. TYTO POKYNY DOBŘE USCHOVEJTE.

f

Pozor

–

 pokud se použije jiné než zde uvedené ovládací

nebo seřizovací vybavení nebo provedou jiné postupy,

může to vést k nebezpečné expozici zářením.

f

Nepoužívejte brýle pro práci s laserem jako ochranné

brýle.

Brýle pro práci s laserem slouží k lepšímu

rozpoznání laserového paprsku, ale nechrání před

laserovým paprskem.

f

Nepoužívejte brýle pro práci s laserem jako sluneční

brýle nebo v silničním provozu.

Brýle pro práci s laserem

nenabízejí kompletní ochranu před UV zářením a snižují

vnímání barev.

f

Měřící přístroj nechte opravit kvalifikovaným

odborným personálem a jen originálními náhradními

díly.

Tím bude zajištěno, že bezpečnost přístroje zůstane

zachována.

f

Nepracujte s měřícím přístrojem v prostředí s

nebezpečím výbuchu, v němž se nacházejí hořlavé

kapaliny, plyny nebo prach.

V měřícím přístroji se mohou

vytvářet jiskry, jež zapálí prach nebo plyny.

f

Neotvírejte blok akumulátoru.

Je zde nebezpečí zkratu.

Chraňte blok akumulátoru před horkem, např. i

před dlouhodobým slunečním zářením, před

ohněm, vodou a vlhkostí.

Je zde nebezpečí

výbuchu.

f

Nepoužívaný blok akumulátoru udržujte daleko od

kancelářských sponek, mincí, klíčů, hřebíků, šroubů

nebo jiných malých kovových předmětů, které by

mohly způsobit přemostění kontaktů.

Zkrat mezi

kontakty akumulátoru může mít za následek popáleniny

nebo požár.

f

Při nesprávném používání může z bloku akumulátoru

vytékat kapalina. Zabraňte kontaktu s ní. Při

případném kontaktu opláchněte místo vodou. Pokud se

kapalina dostane do očí, vyhledejte navíc i lékařskou

pomoc.

Vytékající akumulátorová kapalina může vést k

podráždění pokožky nebo popáleninám.

f

Blok akumulátoru nabíjejte pouze nabíječkou

uvedenou v tomto návodu k provozu.

Pro nabíječku, jež

je vhodná pro určitý druh akumulátoru, existuje nebezpečí

požáru, když se používá s jinými akumulátory.

f

Používejte pouze originální akumulátorové bloky

Bosch s napětím uvedeným na typovém štítku Vašeho

měřicího přístroje.

Při používání jiných akumulátorových

bloků, např. napodobenin, dotvářených akumulátorových

bloků nebo cizích výrobků, existuje nebezpečí zranění a

též věcných škod v důsledku vybuchujících bloků

akumulátorů.

Cílovou tabulku laseru 43 a stropní

měřicí desku 44 nedávejte do blízkosti

kardiostimulátorů.

Díky magnetům na

cílové tabulce laseru a na stropní měřicí

desce se vytváří pole, které může negativně

ovlivňovat funkci kardiostimulátorů.

f

Cílovou tabulku laseru 43 a stropní měřicí desku 44

udržujte daleko od magnetických datových nosičů a

magneticky citlivých zařízení.

Působením magnetů na

cílové tabulce laseru a stropní měřicí desce může dojít k

nevratným ztrátám dat.

GRL 250 HV

f

Měřící přístroj se dodává s varovným štítkem v

angličtině (v zobrazení měřícího přístroje na grafické

straně označený číslem 20).

f

Před prvním uvedením do provozu přelepte anglický

text varovného štítku přiloženou samolepkou ve

Vašem národním jazyce.

f

Nikdy nesměřujte laserový paprsek na osoby nebo

zvířata a ani sami se do paprsku laseru nedívejte.

Tento

měřící přístroj vytváří laserové záření třídy 2 podle

IEC 60825-1. Tím můžete osoby oslnit.

f

Nenechte děti používat laserový měřící přístroj bez

dozoru.

Mohou neúmyslně oslnit osoby.

IEC 60825-1:2007-03

<1mW, 635 nm

OBJ_BUCH-757-007.book  Page 152  Tuesday, June 21, 2011  10:16 AM

 Česky |

153

Bosch Power Tools

1 619 929 J21 | (21.6.11)

GRL 300 HV/GRL 300 HVG

f

Měřící přístroj se dodává se dvěma varovnými štítky v

anglickém jazyce (v zobrazení měřícího přístroje na

grafické straně označené čísly 20 a 21):

f

Před prvním uvedením do provozu přelepte anglický

text varovných štítků příslušnými samolepkami ve

Vašem národním jazyce. Samolepky obdržíte společně

s měřícím přístrojem.

f

Nemiřte paprsek laseru na osoby nebo zvířata a ani

sami se do laserového paprsku nedívejte.

Tento měřící

přístroj vytváří laserové záření třídy laseru 3R podle

IEC 60825-1. Přímý pohled do laserového paprsku

–

 i z

větší vzdálenosti

–

 může poškodit oči.

f

Vyvarujte se odrazům laserového paprsku na hladkých

površích, jako jsou okna nebo zrcadla.

I odraženým

paprskem laseru je možné poškození očí.

f

Měřící přístroj by měl být používán jen osobami, jež

jsou seznámeny se zacházením s laserovými přístroji.

Podle EN 60825-1 k tomu patří např. znalost biologického

účinku laseru na oko a pokožku a správné použití ochrany

před laserem pro odvrácení rizik.

f

Měřicí přístroj postavte vždy tak, aby laserové paprsky

probíhaly daleko nad nebo pod úrovní očí.

Tak je

zaručeno, že nevzniknou žádná poškození očí.

f

Označte oblast, ve které se bude měřicí přístroj

používat, pomocí vhodných výstražných tabulek

laseru.

Tak zabráníte tomu, aby se nezúčastněné osoby

vydaly do nebezpečné oblasti.

f

Neuskladňujte měřicí přístroj na místech, ke kterým

mají přístup nepovolané osoby.

Osoby, které nejsou

obeznámeny s obsluhou měřicího přístroje, mohou ublížit

samy sobě nebo jiným osobám.

f

Dbejte při používání měřicího přístroje s třídou laseru

3R možných národních předpisů.

Nedodržování těchto

předpisů může vést k poraněním.

f

Postarejte se o to, aby byla oblast laserového záření

střežena nebo zastíněna.

Omezení laserového záření na

kontrolované oblasti zabrání poškození očí

nezúčastněných osob.

Nabíječka akumulátorů

Čtěte všechna varovná upozornění a pokyny.

Zanedbání při dodržování varovných upozornění

a pokynů mohou mít za následek úraz elektrickým

proudem, požár a/nebo těžká poranění.

Chraňte nabíječku před deštěm a vlhkem.

Vniknutí vody do nabíječky zvyšuje riziko úrazu

elektrickým proudem.

f

Nenabíjejte pomocí nabíječky žádné cizí akumulátory.

Nabíječka je vhodná pouze pro nabíjení akumulátoru

Bosch, jež je nasazený do rotačního laseru. Při nabíjení

cizích akumulátorů existuje nebezpečí požáru a výbuchu.

f

Udržujte nabíječku čistou.

Znečištěním vzniká nebezpečí

úrazu elektrickým proudem.

f

Před každým použitím zkontrolujte nabíječku, kabel a

zástrčku. Pokud jste zjistili závady, nabíječku

nepoužívejte. Nabíječku sami neotvírejte a nechte ji

opravit pouze kvalifikovaným odborným personálem a

originálními náhradními díly.

Poškozená nabíječka,

kabel a zástrčka zvyšují riziko úrazu elektrickým proudem.

f

Nabíječku neprovozujte na lehce hořlavém podkladu

(např. papír, textil apod.) popř. v hořlavém prostředí.

Z

důvodu zahřívání nabíječky, jež vzniká při nabíjení,

existuje nebezpečí požáru.

f

Při nesprávném používání může z bloku akumulátoru

vytékat kapalina. Zabraňte kontaktu s ní. Při

případném kontaktu opláchněte místo vodou. Pokud se

kapalina dostane do očí, vyhledejte navíc i lékařskou

pomoc.

Vytékající akumulátorová kapalina může vést k

podráždění pokožky nebo popáleninám.

f

Dohlížejte na děti.

Tím bude zajištěno, že si děti s

nabíječkou nehrají.

f

Děti a osoby, jež na základě svých fyzických,

smyslových nebo duševních schopností či své

nezkušenosti nebo neznalosti nejsou ve stavu

nabíječku bezpečně obsluhovat, nesmějí tuto

nabíječku bez dozoru či pokynů zodpovědné osoby

používat.

V opačném případě existuje nebezpečí od

chybné obsluhy a poranění.

OBJ_BUCH-757-007.book  Page 153  Tuesday, June 21, 2011  10:16 AM

154

 | Česky

1 619 929 J21 | (21.6.11)

Bosch Power Tools

Dálkové ovládání

Veškeré pokyny je třeba číst a dbát jich.

TYTO POKYNY DOBŘE USCHOVEJTE.

f

Dálkové ovládání nechte opravit pouze kvalifikovaným

odborným personálem a jen originálními náhradními

díly.

Tím bude zajištěno, že funkčnost dálkového ovládání

zůstane zachována.

f

Nepracujte s dálkovým ovládáním v prostředí s

nebezpečím výbuchu, v němž se nacházejí hořlavé

kapaliny, plyny nebo prach.

V dálkovém ovládání se

mohou vytvářet jiskry, jež zapálí prach nebo plyny.

Popis výrobku a specifikací

Určující použití

Rotační laser

Měřící přístroj je určen ke zjištění a kontrole přesných

vodorovných výškových průběhů, kolmých čar, souosých čar

a bodů na svislici.

Měřící přístroj je vhodný pro používání ve vnitřních a

venkovních prostorech.

Dálkové ovládání

Dálkové ovládání je určeno k řízení rotačních laserů v

interiérech a exteriérech.

Zobrazené komponenty

Číslování zobrazených komponent se vztahuje na zobrazení

rotačního laseru, nabíječky a dálkového ovládání na

obrázkových stranách.

Rotační laser/nabíječka

1

Ukazatel signalizace otřesů

2

Tlačítko signalizace otřesů

3

Ukazatel nivelační automatiky

4

Tlačítko zapnutí/vypnutí rotačního laseru

5

Tlačítko rotačního provozu a volba rychlosti rotace

6

Variabilní laserový paprsek

7

Přijímací čočka dálkového ovládání

8

Výstupní otvor laserového paprsku

9

Paprsek svislice

10

Rotační hlava

11

Tlačítko přímkového provozu a volba délky čáry

12

Ukazatel stavu nabití

13

Akumulátorový blok*

14

Přihrádka pro baterie

15

Aretace přihrádky pro baterie

16

Aretace bloku akumulátoru*

17

Zdířka nabíjecí zástrčky*

18

Otvor pro upnutí stativu 5/8"

19

Sériové číslo rotačního laseru

20

Varovný štítek laseru

21

Varovný štítek výstupního otvoru laserového záření

(GRL 300 HV/GRL 300 HVG)

22

Nabíječka*

23

Síťová zástrčka nabíječky*

24

Nabíjecí zástrčka*

Dálkové ovládání

25

Tlačítko na dálkovém ovládání pro rotační provoz a volbu

rychlosti rotace

26

Tlačítko na dálkovém ovládání pro přímkový provoz a

volbu délky přímky

27

Tlačítko Reset signalizace otřesů

28

Tlačítko

„

Otáčení ve směru hodinových ručiček

“

29

Tlačítko

„

Otáčení proti směru hodinových ručiček

“

30

Ukazatel provozu

31

Výstupní otvor infračerveného paprsku

32

Sériové číslo

33

Aretace krytu přihrádky pro baterie

34

Kryt přihrádky baterie

Příslušenství/náhradní díly

35

Přijímač laseru*

36

Měřící lať stavebního laseru*

37

Stativ*

38

Brýle pro práci s laserem*

39

Nástěnný držák/vyrovnávací jednotka*

40

Upevňovací šroub nástěnného držáku*

41

Šroub na vyrovnávací jednotce*

42

Šroub 5/8" na nástěnném držáku*

43

Cílová tabulka laseru*

44

Stropní měřící deska*

45

Kufr

* Zobrazené nebo popsané příslušenství nepatří do standardní

dodávky.

OBJ_BUCH-757-007.book  Page 154  Tuesday, June 21, 2011  10:16 AM

 Česky |

155

Bosch Power Tools

1 619 929 J21 | (21.6.11)

Technická data

Rotační laser

GRL 250 HV

Professional

GRL 300 HV

Professional

GRL 300 HVG

Professional

Objednací číslo

3 601 K61 60.

3 601 K61 50.

3 601 K61 70.

Pracovní rozsah (poloměr)

1)

–

bez přijímače laseru ca.

–

s přijímačem laseru ca.

30 m

125 m

30 m

150 m

50 m

150 m

Přesnost nivelace

1) 2)

±

0,1 mm/m

±

0,1 mm/m

±

0,1 mm/m

Rozsah samonivelace typicky

±

8 %  (

±

5

°

)

±

8 %  (

±

5

°

)

±

8 %  (

±

5

°

)

Doba nivelace typicky

15 s

15 s

15 s

Rychlost rotace

150/300/600 min

-1

150/300/600 min

-1

150/300/600 min

-1

Úhel rozevření u přímkového provozu

10/25/50

°

10/25/50

°

10/25/50

°

Provozní teplota

–

10...+50

°C

–

10...+50

°C

0...+40

°C

Skladovací teplota

–

20...+70

°C

–

20...+70

°C

–

20...+70

°C

Relativní vlhkost vzduchu max.

90 %

90 %

90 %

Třída laseru

2

3R

3R

Typ laseru

635 nm, <1 mW

635 nm, <5 mW

532 nm, <5 mW

Ø

 laserového paprsku na výstupním

otvoru ca.

1)

5 mm

5 mm

5 mm

Otvor pro upnutí stativu (vodorovně)

5/8"-11

5/8"-11

5/8"-11

Akumulátory (NiMH)

Baterie (alkalicko-manganové)

2 x 1,2 V HR20 (D) (9 Ah)

2 x 1,5 V LR20  (D)

2 x 1,2 V HR20 (D) (9 Ah)

2 x 1,5 V LR20  (D)

2 x 1,2 V HR20  (D)  (9 Ah)

2 x 1,5 V LR20 (D)

Provozní doba ca.

–

Akumulátory (NiMH)

–

Baterie (alkalicko-manganové)

40 h

60 h

30 h

50 h

20 h

30 h

Hmotnost podle

EPTA-Procedure 01/2003

1,8 kg

1,8 kg

1,8 kg

Rozměry (délka x šířka x výška)

190 x 180 x 170 mm

190 x 180 x 170 mm

190 x 180 x 170 mm

Stupeň krytí

IP 54 (ochrana proti prachu

a stříkající vodě)

IP 54 (ochrana proti prachu

a stříkající vodě)

IP 54 (ochrana proti prachu

a stříkající vodě)

1) při 20

°C

2) podél os

Dbejte prosím objednacího čísla na typovém štítku Vašeho rotačního laseru, obchodní označení jednotlivých rotačních laserů se může měnit.

K jednoznačné identifikaci Vašeho rotačního laseru slouží sériové číslo

19

 na typovém štítku.

Nabíječka

Objednací číslo

2 610 A13 782

Jmenovité napětí

V~

100

–

240

Frekvence

Hz

50/60

Nabíjecí napětí akumulátoru

V=

7,5

Nabíjecí proud

A

1,0

Dovolený rozsah teploty

nabíjení

°C

0

–

45

Doba nabíjení

h

14

Počet článků akumulátoru

2

Jmenovité napětí (na jeden

akumulátorový článek)

V=

1,2

Hmotnost podle

EPTA-Procedure 01/2003

kg

0,2

Třída ochrany

/

II

Dálkové ovládání

RC 1

Professional

Objednací číslo

3 601 K69 900

Pracovní rozsah

3)

30 m

Provozní teplota

–

10

°C

...+50

°C

Skladovací teplota

–

20

°C

...+70

°C

Baterie

1 x 1,5 V LR06 (AA)

Hmotnost podle

EPTA-Procedure 01/2003

69 g

3) Pracovní rozsah může být díky nevhodným podmínkám okolí (např.

přímé sluneční záření) zmenšen.

Dbejte prosím objednacího čísla na typovém štítku Vašeho dálkového

ovládání, obchodní označení jednotlivých dálkových ovládání se může

měnit.

K jednoznačné identifikaci Vašeho dálkového ovládání slouží sériové

číslo

32

 na typovém štítku.

OBJ_BUCH-757-007.book  Page 155  Tuesday, June 21, 2011  10:16 AM

156

 | Česky

1 619 929 J21 | (21.6.11)

Bosch Power Tools

Montáž

Napájení rotačního laseru energií

Provoz s bateriemi/akumulátory

Pro provoz měřicího přístroje je doporučeno používání

alkalicko-manganových baterií nebo akumulátorů.

K otevření přihrádky pro baterie

14

 otočte aretaci

15

 do

polohy

 a přihrádku pro baterie vytáhněte ven.

Při vkládání baterií resp. akumulátorů dbejte na správnou

polaritu podle vyobrazení v přihrádce pro baterie.

Nahraďte vždy všechny baterie resp. akumulátory současně.

Použijte pouze baterie nebo akumulátory jednoho výrobce a

stejné kapacity.

Uzavřete přihrádku pro baterie

14

 a otočte aretaci

15

 do

polohy .

Pokud byly baterie resp. akumulátory nesprávně vloženy,

nelze měřicí přístroj zapnout. Baterie resp. akumulátory

vložte se správnou polaritou.

f

Pokud měřící přístroj delší dobu nepoužíváte, vyjměte

z něj baterie resp. akumulátory.

Baterie a akumulátory

mohou pří delším skladování korodovat a samy se vybít.

Provoz s blokem akumulátoru

Před prvním provozováním blok akumulátoru

13

 nabijte. Blok

akumulátoru lze nabíjet výhradně k tomu určenou nabíječkou

22

.

f

Dbejte síťového napětí!

Napětí zdroje proudu musí

souhlasit s údaji na typovém štítku nabíječky.

Nastrčte k Vaší elektrické síti vhodnou síťovou zástrčku

23

 do

nabíječky

22

 a nechte ji zaskočit.

Nastrčte nabíjecí zástrčku

24

 nabíječky do zdířky

17

 na bloku

akumulátoru. Nabíječku připojte na elektrickou síť. Nabití

prázdného akumulátoru vyžaduje ca. 14 h. Nabíječka a blok

akumulátoru jsou jištěny proti přebití.

Nový nebo dlouhou dobu nepoužívaný blok akumulátoru dává

svůj plný výkon teprve po ca. 5 nabíjecích a vybíjecích

cyklech.

Po každém použití akumulátor

13

 nenabíjejte, poněvadž se

zmenší jeho kapacita. Blok akumulátoru nabíjejte jen tehdy,

když ukazatel stavu nabití

12

 bliká nebo trvale svítí.

Podstatně zkrácená doba provozu po nabití ukazuje, že je

akumulátor opotřebovaný a musí být nahrazen.

Při prázdném akumulátoru můžete měřící přístroj provozovat

i s pomocí nabíječky

22

, pokud je tato připojena na

elektrickou síť. Měřící přístroj vypněte, akumulátor ca. 10 min

nabíjejte a měřící přístroj s připojenou nabíječkou znovu

zapněte.

Pro výměnu bloku akumulátoru

13

 otočte aretaci

16

 do

polohy

 a akumulátor

13

 vytáhněte ven.

Vložte nový blok akumulátoru a otočte aretaci

16

 do polohy

.

f

Pokud nebudete měřící přístroj dlouhou dobu používat,

odejměte z něj blok akumulátoru.

Akumulátory mohou

při delším skladování korodovat nebo se samy vybít.

Ukazatel stavu nabití

Bliká-li ukazatel stavu nabití

12

 poprvé červeně, lze měřící

přístroj ještě 2 hod. provozovat.

Svítí-li ukazatel stavu nabití

12

 trvale červeně, nejsou už

žádná měření možná. Měřící přístroj se po 1 min. automaticky

vypne.

Napájení dálkového ovládání energií

Pro provoz dálkového ovládání se doporučuje používání

alkalicko-manganových baterií.

Pro otevření krytu přihrádky baterie

34

 stiskněte aretaci

33

ve směru šipky a kryt přihrádky baterie odejměte. Vložte

dodávanou baterii. Dbejte přitom na správnou polaritu podle

vyobrazení v přihrádce baterie.

f

Pokud dálkové ovládání delší dobu nepoužíváte,

vyjměte z něj baterii.

Baterie může při delším skladování

korodovat nebo se sama vybít.

Provoz

Uvedení rotačního laseru do provozu

f

Chraňte měřící přístroj před vlhkem a přímým

slunečním zářením.

f

Nevystavujte měřící přístroj žádným extrémním

teplotám nebo teplotním výkyvům.

Nenechávejte jej

např. delší dobu ležet v autě. Při větších teplotních

výkyvech nechte měřící přístroj nejprve vytemperovat, než

jej uvedete do provozu. Při extrémních teplotách nebo

teplotních výkyvech může být omezena přesnost přístroje.

f

Zamezte prudkým nárazům či pádům měřícího

přístroje.

Po silných vnějších účincích na měřící přístroj

byste vždy měli před další prací provést kontrolu přesnosti

(viz

„

Přesnost nivelace rotačního laseru

“

, strana 158).

Ustavení měřícího přístroje

Měřící přístroj postavte na stabilní podložku ve vodorovné

nebo svislé poloze, namontujte jej na stativ

37

 nebo na

nástěnný držák

39

 s vyrovnávací jednotkou.

Na základě vysoké přesnosti nivelace reaguje měřící přístroj

velmi citlivě na otřesy a změny polohy. Dbejte proto na

stabilní polohu měřícího přístroje, aby se zabránilo

přerušování provozu díky donivelovávání.

Zapnutí – vypnutí

f

Nesměrujte paprsek laseru na osoby nebo zvířata

(zvláště ne v úrovni jejich očí) a nedívejte se sami do

paprsku laseru (ani z větší vzdálenosti).

Měřící přístroj

vysílá ihned po zapnutí svislý paprsek

9

 a variabilní

paprsek

6

.

Vodorovná poloha

Svislá poloha

OBJ_BUCH-757-007.book  Page 156  Tuesday, June 21, 2011  10:16 AM

 Česky |

157

Bosch Power Tools

1 619 929 J21 | (21.6.11)

Pro

zapnutí

 měřícího přístroje stiskněte tlačítko

zapnutí/vypnutí

4

. Ukazatelé

1

,

3

 a

12

 se krátce rozsvítí.

Měřící přístroj ihned začne s automatickou nivelací. Během

nivelace bliká zeleně ukazatel nivelace

3

 a laser bliká v

bodovém provozu.

Měřící přístroj je znivelován, jakmile ukazatel nivelace

3

 svítí

trvale zeleně a laser trvale svítí. Po ukončení nivelace startuje

měřící přístroj automaticky v rotačním provozu.

Pomocí tlačítek druhu provozu

5

 a

11

 můžete již během

nivelování stanovit druh provozu (viz

„

Druhy provozu

rotačního laseru

“

, strana 157). V tom případě startuje měřící

přístroj po ukončení nivelace ve zvoleném druhu provozu.

Pro

vypnutí

 měřícího přístroje stiskněte znovu tlačítko

zapnutí/vypnutí

4

.

f

Neponechávejte zapnutý měřící přístroj bez dozoru a

po používání jej vypněte.

Mohly by být laserovým

paprskem oslněny jiné osoby.

Kvůli ochraně baterií se měřící přístroj automaticky vypne,

pokud se déle než 2 h. nachází mimo rozsah samonivelace

nebo je déle než 2 h. aktivovaná výstraha otřesů (viz

„

Nivelační automatika rotačního laseru

“

, strana 158). Měřící

přístroj znovu napolohujte a opět zapněte.

Uvedení dálkového ovládání do provozu

f

Chraňte dálkové ovládání před vlhkem a přímým

slunečním zářením.

f

Nevystavujte dálkové ovládání žádným extrémním

teplotám či teplotním výkyvům.

Nenechávejte jej např.

delší dobu ležet v autě. Při větších teplotních výkyvech

nechte dálkové ovládání nejprve vytemperovat, než jej

uvedete do provozu.

Dokud je vložena baterie s dostatečným napětím, zůstává

dálkové ovládání připraveno k provozu.

Měřicí přístroj postavte tak, aby signál dálkového ovládání

zasáhl v přímém směru jednu z přijímacích čoček

7

. Nelze-li

dálkové ovládání zaměřit přímo na některou přijímací čočku,

zmenšuje se pracovní dosah. Díky odrazům signálu (např. na

stěnách) lze dosah i u nepřímého signálu opět zlepšit.

Po stisknutí tlačítka na dálkovém ovládání indikuje rozsvícení

ukazatele provozu

30

, že byl vyslán signál.

Zapnutí / vypnutí měřicího přístroje pomocí dálkového

ovládání není možné.

Druhy provozu rotačního laseru

Přehled

Všechny tři druhy provozu jsou možné ve vodorovné i svislé

poloze měřícího přístroje.

Rotační provoz

Rotační provoz je obzvlášť doporučen při

nasazení přijímače laseru. Můžete volit

mezi různými rychlostmi rotace.

Přímkový provoz

V tomto druhu provozu se variabilní

paprsek laseru pohybuje v ohraničeném

úhlu rozevření. Tím je zvýšena viditelnost

laserového paprsku oproti rotačnímu pro-

vozu. Můžete volit mezi různými úhly

rozevření.

Bodový provoz

V tomto druhu provozu se dosáhne

nejlepší viditelnosti laserového paprsku.

Slouží např. k jednoduchému přenesení

výšek nebo ke kontrole souosostí.

Rotační provoz

(150/300/600 min

-1

)

Po každém zapnutí se měřící přístroj nachází v rotačním

provozu se střední rychlostí rotace.

Pro změnu z přímkového na rotační provoz stiskněte tlačítko

rotačního provozu

5

 nebo tlačítko

25

 dálkového ovládání.

Rotační provoz startuje se střední rychlostí rotace.

Pro změnu rychlosti rotace stlačujte znovu tlačítko rotačního

provozu

5

 nebo tlačítko

25

 dálkového ovládání, až se

dosáhne požadované rychlosti.

Při pracech s přijímačem laseru by měla být zvolena nejvyšší

rychlost rotace. Při pracech bez přijímače laseru snižte kvůli

lepší viditelnosti paprsku laseru rychlost rotace a použijte

brýle pro práci s laserem

38

.

Přímkový, bodový provoz

(10

°

/25

°

/50

°

, 0

°

)

Pro změnu do přímkového resp. bodového provozu stlačte

tlačítko přímkového provozu

11

 nebo tlačítko

26

 dálkového

ovládání. Měřicí přístroj změní do přímkového provozu s

nejmenším úhlem rozevření.

Pro změnu úhlu rozevření stlačujte tlačítko přímkového

provozu

11

 nebo tlačítko

26

 dálkového ovládání. Úhel

rozevření se ve dvou stupních zvětšuje, současně se zvýší u

každého stupně rychlost rotace. Při třetím stlačení tlačítka

přímkového provozu změní měřicí přístroj po krátkém

zakmitání do bodového provozu. Nové stlačení tlačítka přím-

kového provozu vede zpět k přímkovému provozu s

nejmenším úhlem rozevření.

Upozornění:

Na základě setrvačnosti může laser nepatrně

překmitnout přes koncové body přímky laseru.

Otáčení laserové přímky/laserového bodu

resp. roviny rotace (viz obr. A)

Při

vodorovné poloze

 měřicího přístroje můžete laserovou

přímku (u přímkového provozu) resp. laserový bod (u

bodového provozu) v rámci roviny rotace laseru polohovat. Je

možné otočení o 360

°

.

K tomu otočte rotační hlavu

10

 rukou do požadované polohy

nebo použijte dálkové ovládání: pro otočení ve směru

hodinových ručiček stiskněte tlačítko

28

 dálkového ovládání,

pro otočení proti směru hodinových ručiček tlačítko

29

dálkového ovládání. U rotačního provozu nemá stisknutí

tlačítek žádný efekt.

OBJ_BUCH-757-007.book  Page 157  Tuesday, June 21, 2011  10:16 AM

158

 | Česky

1 619 929 J21 | (21.6.11)

Bosch Power Tools

Při

svislé poloze

 měřicího přístroje můžete laserový bod,

laserovou přímku nebo rovinu rotace otáčet okolo svislé osy.

Otočení je možné pouze uvnitř rozsahu samonivelace (5

°

doleva nebo doprava) a pouze s pomocí dálkového ovládání.

Pro otočení doprava stiskněte tlačítko

28

 dálkového

ovládání, pro otočení doleva tlačítko

29

 dálkového ovládání.

Nivelační automatika rotačního laseru

Přehled

Měřící přístroj po zapnutí automaticky rozpozná vodorovnou či

svislou polohu. Pro změnu mezi vodorovnou a svislou polohou

měřící přístroj vypněte, znovu jej napolohujte a opět zapněte.

Po zapnutí měřicí přístroj zkontroluje vodorovnou resp.

svislou polohu a automaticky vyrovná nerovinnosti uvnitř

rozsahu samonivelace ca. 8 % (5

°

).

Stojí-li měřící přístroj po zapnutí nebo po změně polohy

nakloněný více než 8 %, není už znivelování možné. V tom

případě se rotor zastaví, laser bliká a ukazatel nivelace

3

 svítí

trvale červeně. Měřící přístroj znovu napolohujte a vyčkejte

nivelace. Bez nového napolohování se po 2 min. vypne laser a

po 2 h. měřící přístroj.

Je-li měřící přístroj znivelovaný, neustále kontroluje

vodorovnou resp. svislou polohu. Při změnách polohy se

automaticky doniveluje. Pro zabránění chybným měřením se

rotor během procesu nivelace zastaví, laser bliká a ukazatel

nivelace

3

 bliká zeleně.

Funkce signalizace otřesů

Měřící přístroj má funkci signalizace otřesů, která při změnách

polohy příp. při otřesech měřícího přístroje nebo při vibracích

podkladu zabraňuje znivelování na změněnou výšku a tím

výškové chybě.

Pro

zapnutí

 signalizace otřesů stiskněte tlačítko signalizace

otřesů

2

. Ukazatel signalizace otřesů

1

 se rozsvítí trvale

zeleně a po 30 s se aktivuje signalizace otřesů.

Překročí-li se při změně polohy měřícího přístroje rozsah

přesnosti nivelace nebo se zaregistruje silný otřes, pak se

vyvolá signalizace otřesů: rotace se zastaví, laser bliká,

ukazatel nivelace

3

 zhasne a ukazatel signalizace otřesů

1

bliká červeně. Aktuální druh provozu se uloží do paměti.

Při vyvolané signalizaci otřesů stiskněte tlačítko signalizace

otřesů

2

 na měřicím přístroji nebo tlačítko Reset signalizace

otřesů

27

 na dálkovém ovládání. Funkce signalizace otřesů se

znovu nastartuje a měřicí přístroj začne s nivelací. Jakmile je

měřící přístroj znivelován (ukazatel nivelace

3

 svítí trvale

zeleně), startuje v uloženém druhu provozu. Nyní zkontrolujte

výšku laserového paprsku na referenčním bodě a výšku

případně zkorigujte.

Nenastartuje-li se při vyvolané signalizaci otřesů znovu funkce

stisknutím tlačítka

2

 na měřicím přístroji nebo tlačítka Reset

signalizace otřesů

27

 na dálkovém ovládání, vypne se

automaticky po 2 min laser a po 2 h měřicí přístroj.

Pro

vypnutí

 funkce signalizace otřesů stiskněte jednou

tlačítko signalizace otřesů

2

 resp. dvakrát při vyvolané

signalizaci otřesů (ukazatel signalizace otřesů

1

 bliká

červeně). Při vypnutí signalizace otřesů ukazatel signalizace

otřesů

1

 zhasne.

Pomocí dálkového ovládání nelze funkci signalizace otřesů

zapnout nebo vypnout, nýbrž po vyvolání signalizace pouze

nově nastartovat.

Přesnost nivelace rotačního laseru

Vlivy na přesnost

Největším vlivem působí teplota okolí. Zvláště od podlahy

nahoru probíhající teplotní rozdíly mohou paprsek laseru

odchýlit.

Odchylky nabírají od ca. 20 m měřené dráhy na důležitosti a

mohou na 100 m činit i dvou až čtyřnásobek odchylky při

20 m.

Poněvadž je vrstvení teploty v blízkosti podlahy největší, měli

by jste měřící přístroj od měřené dráhy 20 m vždy

namontovat na stativ. Mimo to postavte měřící přístroj podle

možností do středu pracovní plochy.

Kontrola přesnosti měřícího přístroje

Vedle vnějších vlivů mohou vést k odchylkám i přístrojem

specifikované vlivy (jako např. pády nebo prudké nárazy).

Zkontrolujte proto před každým začátkem práce přesnost

měřícího přístroje.

Pro kontrolu potřebujete volnou měřící dráhu 20 m na

pevném základu mezi dvěma stěnami A a B. Musíte

–

 při

vodorovné poloze měřícího přístroje

–

 provést obratové

měření přes obě osy X a Y (každé positivně a negativně)

–

(4 kompletní procesy měření).

–

Měřící přístroj namontujte ve vodorovné poloze poblíž

stěny A na stativ

37

 (příslušenství) nebo jej postavte na

pevný rovný podklad. Měřící přístroj zapněte.

–

Po ukončení nivelace nasměrujte paprsek laseru v

bodovém provozu na blízkou stěnu A. Označte střed bodu

laserového paprsku na stěně (bod

I

).

–

Otočte měřící přístroj o 180

°

, nechte jej znivelovat a

označte střed bodu laserového paprsku na protilehlé

stěně B (bod

II

).

A

B

20 m

A

B

180°

OBJ_BUCH-757-007.book  Page 158  Tuesday, June 21, 2011  10:16 AM

 Česky |

159

Bosch Power Tools

1 619 929 J21 | (21.6.11)

–

Umístěte měřící přístroj

–

 bez jeho otočení

–

 poblíž

stěny B, zapněte jej a nechte znivelovat.

–

Měřící přístroj vyrovnejte do výšky (pomocí stativu nebo

případně podložením) tak, aby střed bodu laserového pa-

prsku přesně zasáhl předtím označený bod

II

 na stěně B.

–

Otočte měřící přístroj o 180

°

, bez změny výšky. Nechte jej

znivelovat a označte střed bodu laserového paprsku na

stěně A (bod

III

). Dbejte na to, aby bod

III

 ležel pokud

možno svisle nad resp. pod bodem

I

.

–

Rozdíl

d

 obou označených bodů

I

 a

III

 na stěně A udává

skutečnou odchylku měřícího přístroje pro měřenou osu.

Postup měření opakujte pro ostatní tři osy. K tomu otočte

měřící přístroj před začátkem procesu měření pokaždé o 90

°

.

Na měřené dráze 2 x 20 m = 40 m činí maximální dovolená

odchylka:

40 m x

±

0,1 mm/m =

±

4 mm.

Rozdíl

d

 mezi body

I

 a

III

 smí tedy činit při každém ze čtyř

procesů měření nejvýše 4 mm.

Pokud měřící přístroj u jednoho ze čtyř procesů měření

překročil maximální odchylku, pak jej nechte zkontrolovat

zákaznickou službou Bosch.

Pracovní pokyny

f

K označení využijte vždy pouze střed laserového bodu.

Velikost laserového bodu se mění se vzdáleností.

Brýle pro práci s laserem (příslušenství)

Brýle pro práci s laserem odfiltrují okolní světlo. Tím se jeví

světlo laseru světlejší pro oko.

f

Nepoužívejte brýle pro práci s laserem jako ochranné

brýle.

Brýle pro práci s laserem slouží k lepšímu rozpoznání

laserového paprsku, ale nechrání před laserovým paprskem.

f

Nepoužívejte brýle pro práci s laserem jako sluneční

brýle nebo v silničním provozu.

Brýle pro práci s laserem

nenabízejí kompletní ochranu před UV zářením a snižují

vnímání barev.

Práce s přijímačem laseru (příslušenství)

Při nepříznivých světelných podmínkách (světlé okolí, přímé

sluneční záření) a na větší vzdálenosti používejte pro lepší

vyhledání laserového paprsku přijímač laseru

35

.

Při práci s přijímačem laseru zvolte rotační provoz s nejvyšší

rychlostí rotace.

Pro práci s přijímačem laseru čtěte a dbejte jeho návodu k

provozu.

Práce s dálkovým ovládáním

Při stlačování ovládacích tlačítek může být měřicí přístroj

vyveden z nivelace, takže se rotace krátkodobě zastaví.

Použitím dálkového ovládání se tomuto efektu zabrání.

Přijímací čočky

7

 pro dálkové ovládání se nacházejí na třech

stranách měřícího přístroje, mimo jiné nad ovládacím polem

na přední straně.

Práce se stativem (příslušenství)

Měřící přístroj disponuje otvorem pro upnutí stativu 5/8" pro

vodorovný provoz na stativu. Měřící přístroj nasaďte otvorem

pro upnutí stativu

18

 na závit 5/8" stativu a pomocí zajišťo-

vacího šroubu stativu jej pevně přišroubujte.

U stativu

37

 se stupnicí na výsuvu můžete přímo nastavit

výškové vysazení.

Práce s nástěnným držákem a vyrovnávací jednotkou

(příslušenství) (viz obr. B)

Měřicí přístroj můžete namontovat i na nástěnný držák s

vyrovnávací jednotkou

39

. K tomu našroubujte šroub 5/8"

42

nástěnného držáku do otvoru pro upnutí stativu

18

 na

měřicím přístroji.

Montáž na stěnu: montáž na stěnu se doporučuje např. při

pracech, jež se nacházejí nad výsuvnou výškou stativu nebo

při pracech na nestabilním podkladu a bez stativu. Nástěnný

držák

39

 s namontovaným měřícím přístrojem upevněte

pokud možno svisle na stěnu.

Pro montáž na stěnu můžete nástěnný držák

39

 buď pomocí

upevňovacího šroubu

40

 pevně přišroubovat na lištu

maximální šířky 8 mm nebo jej zavěsit na dva háčky.

Montáž na stativ: Nástěnný držák

39

 můžete rovněž pomocí

závitu pro stativ na zadní straně našroubovat na stativ. Toto

upevnění se doporučuje zvláště při pracech, u kterých má být

rovina rotace vyrovnána na vztažnou přímku.

Pomocí vyrovnávací jednotky můžete namontovaný měřicí

přístroj posouvat svisle (při montáži na stěnu) resp.

vodorovně (při montáži na stativ) v rozsahu ca. 16 cm. K tomu

povolte šroub

41

 na vyrovnávací jednotce, měřicí přístroj

posuňte do požadované pozice a šroub

41

 zase pevně

utáhněte.

Práce se stropní měřící deskou (viz obr. B)

Stropní měřící desku

44

 lze použít např. pro jednoduché

výškové vyrovnání zavěšených podhledů. Stropní měřící

desku upevněte pomocí magnetické úchytky např. na nosník.

Reflexní polovina stropní měřící desky zlepšuje viditelnost

laserového paprsku při nepříznivých podmínkách, skrz

transparentní polovinu je paprsek laseru patrný i ze zadní

strany.

A

B

A

B

180°

OBJ_BUCH-757-007.book  Page 159  Tuesday, June 21, 2011  10:16 AM
