 Svenska |

101

Bosch Power Tools

1 619 929 J21 | (21.6.11)

Indikeringar

Underhåll och service

Underhåll och rengöring

Håll alltid rotationslasern, laddaren och fjärrkontrollen rena.

Rotationslasern, laddaren och fjärrkontrollen får inte doppas

i vatten eller andra vätskor.

Torka av mätverktyget med en fuktig, mjuk trasa. Använd inte

rengörings- eller lösningsmedel.

Rengör regelbundet speciellt ytorna kring laserns utlopps-

öppning på rotationslasern och se till att ludd avlägsnas.

Om i rotationslasern, laddaren eller fjärrkontrollen trots exakt

tillverkning och sträng kontroll störning skulle uppstå, bör

reparation utföras av auktoriserad serviceverkstad för Bosch

elverktyg. Rotationslasern, laddaren och fjärrkontrollen får

inte öppnas på eget bevåg.

Var vänlig ange vid förfrågningar och reservdelsbeställningar

produktnumret som består av 10 siffror och som hittas på

rotationslaserns, laddarens resp. fjärrkontrollens typskylt.

Kundservice och kundkonsulter

Kundservicen ger svar på frågor beträffande reparation och

underhåll av produkter och reservdelar. Sprängskissar och

informationer om reservdelar lämnas även på adressen:

www.bosch-pt.com

Bosch kundkonsultgruppen hjälper gärna när det gäller frågor

beträffande köp, användning och inställning av produkter och

tillbehör.

Svenska

Bosch Service Center

Telegrafvej 3

2750 Ballerup

Danmark

Tel.: +46 (020) 41 44 55

Fax: +46 (011) 18 76 91

Avfallshantering

Rotationslasern, laddaren, fjärrkontrollen, batte-

rierna, tillbehör och förpackning ska omhändertas på

miljövänligt sätt för återvinning.

Släng inte rotationslasern, laddaren, fjärrkontrollen och inte

heller batterierna i hushållsavfall!

Endast för EU-länder:

Enligt europeiska direktivet 2002/96/EG

måste obrukbara elapparater och enligt

europeiska direktivet 2006/66/EG felak-

tiga eller förbrukade batterier separat

omhändertas och på miljövänligt sätt läm-

nas in för återvinning.

Sekundär-/primärbatterier:

NiMH:

 Nickel-metallhydrid

Ändringar förbehålles.

Laserstråle

Laserstsrålens  rotation*

grön

röd

grön

röd

Inkoppling av mätverktyg (1 s självtest)

z

z

z

In- eller efternivellering

2x/s



2x/s

Mätverktyget nivellerat/klart för användning

z

z

z

Självnivelleringsområdet överskridet

2x/s



z

Chockvarning aktiverad

z

Chockvarning utlöst

2x/s



2x/s

Batterispänning för

≤

2 timmars användning

2x/s

Batteriet är tomt





z

* vid linje- och rotationsfunktion

2x/s

z



Blinkfrekvens (två gånger per sekund)

Kontinuerlig drift

Funktionen stoppad

OBJ_BUCH-757-007.book  Page 101  Tuesday, June 21, 2011  10:16 AM

102

 | Norsk

1 619 929 J21 | (21.6.11)

Bosch Power Tools

Norsk

Sikkerhetsinformasjon

Rotasjonslaser

Les og følg alle anvisningene, for å kunne ar-

beide farefritt og sikkert med måleverktøy-

et. Gjør aldri varselskilt på måleverktøyet

uleselig. TA GODT VARE PÅ DISSE IN-

STRUKSENE.

f

OBS! Hvis det brukes andre betjenings- eller juste-

ringsinnretninger enn de vi har angitt her eller det utfø-

res andre bruksmetoder, kan dette føre til en farlig

stråle-eksponering.

f

Bruk laserbrillene aldri som beskyttelsesbriller.

Laser-

brillene er til bedre registrering av laserstrålen, men de be-

skytter ikke mot laserstrålingen.

f

Bruk laserbrillene aldri som solbriller eller i trafikken.

Laserbrillene gir ingen fullstendig UV-beskyttelse og redu-

serer fargeregistreringen.

f

Måleverktøyet skal alltid kun repareres av kvalifisert

fagpersonale og kun med originale reservedeler.

Slik

opprettholdes måleverktøyets sikkerhet.

f

Ikke arbeid med måleverktøyet i eksplosjonsutsatte

omgivelser – der det befinner seg brennbare væsker,

gass eller støv.

I måleverktøyet kan det oppstå gnister

som kan antenne støv eller damper.

f

Du må ikke åpne batteripakken.

Det er fare for kortslut-

ning.

Beskytt batteripakken mot varme, f.eks. også

mot permanent solinnvirkning, ild, vann og

fuktighet.

Det er fare for eksplosjoner.

f

Hold batteripakken som ikke er i bruk unna binders,

mynter, nøkler, spikre, skruer eller andre mindre me-

tallgjenstander, som kan lage en forbindelse mellom

kontaktene.

En kortslutning mellom batterikontaktene

kan føre til forbrenninger eller brann.

f

Ved gal bruk kan det lekke væske ut av batteripakken.

Unngå kontakt med denne væsken. Ved tilfeldig kontakt

må det skylles med vann. Hvis det kommer væske i øyne-

ne, må du i tillegg oppsøke en lege.

Batterivæske som ren-

ner ut kan føre til irritasjoner på huden eller forbrenninger.

f

Lad batteripakken kun opp med det ladeapparatet som

er angitt i denne driftsinstruksen.

Det oppstår brannfare

hvis et ladeapparat som er egnet til en bestemt type batte-

rier, brukes med andre batterier.

f

Bruk kun originale Bosch-batteripakker med en spen-

ning som er angitt på typeskiltet til måleverktøyet ditt.

Ved bruk av andre batteripakker, f. eks. etterligninger, re-

sirkulerte batteripakker eller batteripakker fra andre pro-

dusenter, er det fare for fysiske og materialle skader hvis

batteripakkene eksploderer.

Ikke bruk laser-målplaten 43 og tak-må-

leplaten 44 i nærheten av pacemakere.

Magnetene på laser-målplaten og tak-måle-

platen oppretter et felt som kan innskrenke

funksjonen til pacemakere.

f

Hold laser-målplaten 43 og tak-måleplaten 44 unna

magnetiske databærere og magnetisk ømfindtlige ap-

parater.

Virkningen til magnetene på laser-målplaten og

tak-måleplaten kan medføre irreversible datatap.

GRL 250 HV

f

Måleverktøyet leveres med et advarselsskilt på en-

gelsk (på bildet av måleverktøyet på bildesiden er det-

te merket med nummer 20).

f

Lim en norsk etikett over dette engelske advarselsskil-

tet før du tar apparatet i bruk for første gang.

f

Rett aldri laserstrålen mot personer eller dyr og se ikke

selv inn i laserstrålen.

Dette måleverktøyet lager laser-

stråling i laserklasse 2 jf. IEC 60825-1. Du kan da blende

personer.

f

La aldri barn bruke laser-måleverktøyet uten oppsyn.

Du kan ufrivillig blende personer.

GRL 300 HV/GRL 300 HVG

f

Måleverktøyet leveres med to advarselsskilt på en-

gelsk (på bildet av måleverktøyet på bildesiden er det-

te merket med nummer 20 og 21):

IEC 60825-1:2007-03

<1mW, 635 nm

OBJ_BUCH-757-007.book  Page 102  Tuesday, June 21, 2011  10:16 AM

 Norsk |

103

Bosch Power Tools

1 619 929 J21 | (21.6.11)

f

Lim en norsk etikett over dette engelske advarselsskil-

tet før du tar apparatet i bruk for første gang. Etiketten

får du sammen med måleverktøyet.

f

Rett aldri laserstrålen mot personer eller dyr og se ikke

selv inn i laserstrålen.

Dette måleverktøyet oppretter en la-

serstråling i laserklasse 3R iht. IEC 60825-1. Et direkte blikk

inn i laserstrålen – også på lengre avstand – kan skade øyet.

f

Unngå refleksjoner av laserstrålen på glatte overflater

som vinduer eller speil.

Den reflekterende laserstrålen

kan også skade øynene.

f

Måleverktøyet skal kun betjenes av personer som er

kjent med bruk av laserapparater.

Jf. EN 60825-1 vil

dette da også si kunnskaper om den biologiske virkningen

til laseren på øynene og huden pluss riktig bruk av laserbe-

skyttelsen for å unngå fare.

f

Plasser måleverktøyet alltid slik at laserstrålene går

godt over eller under høyden på øynene.

Slik sørges det

for at øynene ikke skades.

f

Avmerk området, der måleverktøyet brukes, med eg-

nede laser-varselsskilt.

Slik unngår du at uvedkommende

personer kommer inn i fareområdet.

f

Måleverktøyet må ikke oppbevares på steder med til-

gang for uvedkommende personer.

Personer som ikke

er kjent med bruken av måleverktøyet, kan skade seg selv

eller andre.

f

Ta hensyn til mulige nasjonale forskrifter når du bruker

et måleverktøy i laserklasse 3R.

Hvis disse forskriftene

ikke overholdes, kan det medføre skader.

f

Sørg for at området til laserstrålingen er overvåket el-

ler skjermet.

Med en begrensning av laserstrålingen til

kontrollerte områder unngås det at det oppstår øyeskader

på personer i nærheten.

Batteri-ladeapparat

Les gjennom alle advarslene og anvisningene.

Feil ved overholdelsen av advarslene og neden-

stående anvisninger kan medføre elektriske støt,

brann og/eller alvorlige skader.

Hold ladeapparatet unna regn eller fuktighet.

Dersom det kommer vann i et ladeapparat, øker

risikoen for elektriske støt.

f

Ikke lad opp oppladbare batterier fra andre produsen-

ter med ladeapparatet.

Ladeapparatet er kun egnet til

opplading av Bosch-batteripakken som er satt inn i rota-

sjonslaseren. Ved opplading av batterier fra andre produ-

senter er det fare for brann og eksplosjoner.

f

Hold ladeapparatet rent.

Smuss fører til fare for elektris-

ke støt.

f

Før hver bruk må du kontrollere ladeapparatet, lednin-

gen og støpselet. Ikke bruk ladeapparatet hvis du re-

gistrerer skader. Du må ikke åpne ladeapparatet selv

og la det alltid kun repareres av kvalifisert fagpersona-

le og kun med originale reservedeler.

Skadet ladeappa-

rat, ledning og støpsel øker risikoen for elektriske støt.

f

Ikke bruk ladeapparatet på lett brennbar undergrunn

(f.eks. papir, tekstiler etc.) eller i brennbare omgivel-

ser.

Ladeapparatet oppvarmes under oppladingen og det

er derfor fare for brann.

f

Ved gal bruk kan det lekke væske ut av batteripakken.

Unngå kontakt med denne væsken. Ved tilfeldig kontakt

må det skylles med vann. Hvis det kommer væske i øyne-

ne, må du i tillegg oppsøke en lege.

Batterivæske som ren-

ner ut kan føre til irritasjoner på huden eller forbrenninger.

f

Barn må være under oppsyn.

Slik kan du sørge for at barn

ikke leker med ladeapparatet.

f

Barn og personer, som på grunn av sine fysiske, senso-

riske eller åndelige evner eller sin uerfarenhet eller

manglende kunnskaper ikke er i stand til å betjene la-

deapparatet sikkert, må ikke bruke dette ladeappara-

tet uten oppsyn eller anvisning av en ansvarlig person.

Ellers er det fare for feil betjening og skader.

Fjernkontroll

Les og følg alle instruksene.

TA GODT VARE

PÅ DISSE INSTRUKSENE.

f

Fjernkontrollen skal alltid kun repareres av kvalifisert

fagpersonale og kun med originale reservedeler.

Slik

opprettholdes fjernkontrollens funksjonalitet.

f

Ikke arbeid med fjernkontrollen i eksplosjonsutsatte

omgivelser – der det befinner seg brennbare væsker,

gass eller støv.

I fjernkontrollen kan det oppstå gnister

som kan antenne støv eller damper.

Produkt- og ytelsesbeskrivelse

Formålsmessig bruk

Rotasjonslaser

Måleverktøyet er beregnet til registrering og kontroll av nøy-

aktige vannrette høyder, loddrette linjer, fluktlinjer og lodde-

punkter.

Måleverktøyet er egnet til innendørs og utendørs bruk.

Fjernkontroll

Fjernkontrollen er beregnet til styring av rotasjonslasere

innendørs og utendørs.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for

bildet av rotasjonslaseren, ladeapparatet og fjernkontrollen

på illustrasjonssidene.

Rotasjonslaser/ladeapparat

1

Melding om sjokkvarsel

2

Tast for sjokkvarsel

3

Melding om automatisk nivellering

4

På-/av-tast rotasjonslaser

5

Tast for rotasjonsdrift og valg av rotasjonshastigheten

6

Variabel laserstråle

7

Mottakslinse for fjernkontroll

8

Utgang laserstråle

9

Loddestråle

10

Rotasjonshode

11

Tast for linjedrift og valg av linjelengden

12

Melding om ladetilstand

OBJ_BUCH-757-007.book  Page 103  Tuesday, June 21, 2011  10:16 AM

104

 | Norsk

1 619 929 J21 | (21.6.11)

Bosch Power Tools

13

Batteri-pakke*

14

Batterirom

15

Låsing av batterirommet

16

Lås batteri-pakke*

17

Kontakt for ladestøpsel*

18

Stativfeste 5/8"

19

Serienummer rotasjonslaser

20

Laser-advarselsskilt

21

Advarselsskilt utgang laserstråle

(GRL 300 HV/GRL 300 HVG)

22

Ladeapparat*

23

Strømstøpsel for ladeapparatet*

24

Ladestøpsel*

Fjernkontroll

25

Tast på fjernkontrollen for rotasjonsdrift og valg av rota-

sjonshastigheten

26

Tast på fjernkontrollen for linjedrift og valg av linjelengden

27

Tast reset sjokkvarsel

28

Tast «Dreining med urviserne»

29

Tast «Dreining mot urviserne»

30

Driftsindikator

31

Utgangsåpning for infrarødstråle

32

Serienummer

33

Låsing av batteridekselet

34

Deksel til batterirom

Tilbehør/reservedeler

35

Lasermottaker*

36

Bygglaser-nivellerstang*

37

Stativ*

38

Laserbriller*

39

Veggholder/opprettingsenhet*

40

Festeskrue for veggholderen*

41

Skrue på opprettingsenheten*

42

5/8"-skrue på veggholder*

43

Laser-målplate*

44

Takmåleplate*

45

Koffert

* Illustrert eller beskrevet tilbehør inngår ikke i standard-leveran-

sen.

Tekniske data

Rotasjonslaser

GRL 250 HV

Professional

GRL 300 HV

Professional

GRL 300 HVG

Professional

Produktnummer

3 601 K61 60.

3 601 K61 50.

3 601 K61 70.

Arbeidsområde (radius)

1)

– uten lasermottaker ca.

– med lasermottaker ca.

30 m

125 m

30 m

150 m

50 m

150 m

Nivellernøyaktighet

1) 2)

±

0,1 mm/m

±

0,1 mm/m

±

0,1 mm/m

Typisk selvnivelleringsområde

±

8 %  (

±

5°)

±

8 %  (

±

5°)

±

8 %  (

±

5°)

Typisk nivelleringstid

15 s

15 s

15 s

Rotasjonshastighet

150/300/600 min

-1

150/300/600 min

-1

150/300/600 min

-1

Åpningsvinkel ved linjedrift

10/25/50°

10/25/50°

10/25/50°

Driftstemperatur

–10...+50 °C

–10...+50 °C

0...+40 °C

Lagertemperatur

–20...+70 °C

–20...+70 °C

–20...+70 °C

Relativ luftfuktighet max.

90 %

90 %

90 %

Laserklasse

2

3R

3R

Lasertype

635 nm, <1 mW

635 nm, <5 mW

532 nm, <5 mW

Ø Laserstråle på utgangsåpningen ca.

1)

5 mm

5 mm

5 mm

Stativfeste (horisontal)

5/8"-11

5/8"-11

5/8"-11

Batterier (NiMH)

Batterier (Alkali-Mangan)

2 x 1,2 V HR20 (D) (9 Ah)

2 x 1,5 V LR20 (D)

2 x 1,2 V HR20 (D) (9 Ah)

2 x 1,5 V LR20 (D)

2 x 1,2 V HR20  (D)  (9 Ah)

2 x 1,5 V LR20 (D)

Driftstid ca.

– Batterier (NiMH)

– Batterier (Alkali-Mangan)

40 h

60 h

30 h

50 h

20 h

30 h

Vekt tilsvarende EPTA-Procedure 01/2003

1,8 kg

1,8 kg

1,8 kg

Mål (lengde x bredde x høyde)

190 x 180 x 170 mm

190 x 180 x 170 mm

190 x 180 x 170 mm

Beskyttelsestype

IP 54 (støv- og sprutvann-

beskyttet)

IP 54 (støv- og sprutvann-

beskyttet)

IP 54 (støv- og sprutvann-

beskyttet)

1) ved 20 °C

2) på langs av aksene

Legg merke til produktnummeret på typeskiltet til rotasjonslaseren din, handelsbetegnelsene til de enkelte rotasjonslaserne kan variere.

Serienummeret

19

 på typeskiltet er til en entydig identifisering av rotasjonslaseren.

OBJ_BUCH-757-007.book  Page 104  Tuesday, June 21, 2011  10:16 AM

 Norsk |

105

Bosch Power Tools

1 619 929 J21 | (21.6.11)

Montering

Energitilførsel rotasjonslaser

Drift med batterier/oppladbare batterier

Til drift av måleverktøyet anbefales det å bruke alkali-man-

gan-batterier eller oppladbare batterier.

Til åpning av batterirommet

14

 dreier du låsen

15

 til stilling

 og trekker batterirommet ut.

Ved innsetting av de vanlige hhv. oppladbare batteriene må

du passe på rett poling i henhold til bildet i batterirommet.

Skift alltid ut alle de vanlige batteriene hhv. de oppladbare

batteriene på samme tid. Bruk kun vanlige batterier eller opp-

ladbare batterier fra en produsent og med samme kapasitet.

Lukk batterirommet

14

 og drei låsen

15

 til stilling  .

Hvis du har satt den vanlige hhv.oppladbare batteriene galt

inn, kan måleverktøyet ikke kobles inn. Sett den vanlige hhv.

oppladbare batteriene inn med riktig poling.

f

Ta de vanlige batteriene hhv. de oppladbare batteriene

ut av måleverktøyet, når du ikke bruker det over lengre

tid.

De vanlige og de oppladbare batteriene kan korrodere

ved lengre tids lagring og lades ut automatisk.

Drift med batteripakke

Før første drift må batteripakken

13

 lades opp. Batteripakken

kan kun lades opp i det passende ladeapparatet

22

.

f

Ta hensyn til strømspenningen!

Spenningen til strømkil-

den må stemme overens med angivelsene på ladeappara-

tets typeskilt.

Sett støpselet

23

 som passer til strømnettet inn i ladeappara-

tet

22

 og la det smekke i lås.

Sett ladestøpselet

24

 til ladeapparatet inn i kontakten

17

 på

batteripakken. Ladeapparatet kobles til strømnettet. Oppla-

ding av en tom batteripakke tar ca. 14 h. Ladeapparat og bat-

teripakke er sikret mot overopplading.

Et nytt batteri eller en batteripakke som ikke har vært i bruk

over lengre tid oppnår først etter fem oppladings- og utla-

dingssykluser sin fulle effekt.

Lad ikke opp batteripakken

13

 etter hver bruk, for da reduse-

res kapasiteten. Lad kun opp batteripakken når ladetil-

standsindikatoren

12

 blinker eller lyser kontinuerlig.

En vesentlig kortere driftstid etter opplading er et tegn på at

batteripakken er oppbrukt og må skiftes ut.

Ved en tom batteripakke kan måleverktøyet brukes med lade-

apparatet

22

, hvis dette er koblet til strømnettet. Slå av måle-

verktøyet, lad opp batteripakken i ca. 10 min og slå deretter

måleverktøyet på igjen med tilkoblet ladeapparat.

Til utskifting av batteripakken

13

 dreier du låsen

16

 i stilling

 og trekker batteripakken

13

 ut.

Sett inn en ny batteripakke og drei låsen

16

 i stilling  .

f

Ta batteripakken ut av måleverktøyet, når du ikke bru-

ker den over lengre tid.

Batterier kan korrodere ved lag-

ring over lengre tid eller lades ut automatisk.

Melding om ladetilstand

Når ladetilstandsmeldingen

12

 blinker rødt for første gang,

kan måleverktøyet fortsatt brukes i 2 h.

Når ladetilstandsmeldingen

12

 lyser kontinuerlig rødt, kan

det ikke lenger utføres målinger. Måleverktøyet koples auto-

matisk ut etter 1 min.

Energitilførsel fjernkontroll

Til drift av fjernkontrollen anbefales det å bruke alkali-man-

gan-batterier.

Til åpning av batteriromdekselet

34

 trykker du låsen

33

 i pil-

retning og tar av batteriromdekselet. Sett inn medlevert bat-

teri. Pass på riktig poling iht. merkingen i batterirommet.

f

Ta batteriet ut av fjernkontrollen, når du ikke bruker

den over lengre tid.

Batteriet kan korrodere ved lengre

tids lagring eller lades ut automatisk.

Bruk

Igangsetting rotasjonslaser

f

Beskytt måleverktøyet mot fuktighet og direkte sol-

stråling.

f

Ikke utsett måleverktøyet for ekstreme temperaturer

eller temperatursvingninger.

La det f.eks. ikke ligge i bi-

len over lengre tid. La måleverktøyet først tempereres ved

Ladeapparat

Produktnummer

2 610 A13 782

Nominell spenning

V~

100–240

Frekvens

Hz

50/60

Batteri-ladespenning

V=

7,5

Ladestrøm

A

1,0

Godkjent ladetemperaturom-

råde

°C

0–45

Oppladingstid

h

14

Antall battericeller

2

Nominell spenning

(pr. battericelle)

V=

1,2

Vekt tilsvarende

EPTA-Procedure 01/2003

kg

0,2

Beskyttelsesklasse

/

II

Fjernkontroll

RC 1

Professional

Produktnummer

3 601 K69 900

Arbeidsområde

3)

30 m

Driftstemperatur

–10 °C...+50 °C

Lagertemperatur

–20 °C...+70 °C

Batteri

1 x 1,5 V LR06 (AA)

Vekt tilsvarende

EPTA-Procedure 01/2003

69 g

3) Arbeidsområdet kan reduseres på grunn av ugunstige omgivelsesvil-

kår (f.eks. direkte sol).

Legg merke til produktnummeret på typeskiltet til fjernkontrollen, han-

delsbetegnelsene til de enkelte fjernkontrollene kan variere.

Serienummeret

32

 på typeskiltet er til en entydig identifisering av fjern-

kontrollen.

OBJ_BUCH-757-007.book  Page 105  Tuesday, June 21, 2011  10:16 AM

106

 | Norsk

1 619 929 J21 | (21.6.11)

Bosch Power Tools

større temperatursvingninger før du tar det i bruk. Ved ek-

streme temperaturer eller temperatursvingninger kan pre-

sisjonen til måleverktøyet innskrenkes.

f

Unngå heftige støt eller fall.

Etter sterke ytre innvirknin-

ger på måleverktøyet bør du alltid utføre en presisjonstest

før du arbeider videre (se «Nivelleringsnøyaktighet rota-

sjonslaser», side 107).

Oppstilling av måleverktøyet

Sett måleverktøyet på et stabilt underlag i horisontal eller ver-

tikal posisjon, monter det på et stativ

37

 eller på veggholde-

ren

39

 med opprettingsenhet.

På grunn av den høye nivelleringsnøyaktigheten reagerer må-

leverktøyet svært ømfindtlig på vibrasjoner og posisjonsend-

ring. Pass derfor på at måleverktøyet har en stabil posisjon,

slik at driften ikke må avbrytes på grunn av nye nivelleringer.

Inn-/utkobling

f

Rett aldri laserstrålen mot personer eller dyr (spesielt

ikke i øyehøyde) og se ikke selv inn i laserstrålen (hel-

ler ikke fra en stor avstand).

Rett etter innkoplingen sen-

der måleverktøyet den loddrette loddestrålen

9

 og den va-

riable laserstrålen

6

.

Til

innkobling

 av måleverktøyet trykker du på på-/av-tasten

4

. Indikatorene

1

,

3

 og

12

 lyser ett øyeblikk. Måleverktøyet

begynner straks med den automatiske nivelleringen. I løpet av

nivelleringen blinker nivelleringsindikatoren

3

 grønt og lase-

ren blinker i punktdrift.

Måleverktøyet er nivellert når nivelleringsindikatoren

3

 lyser

kontinuerlig grønt og laseren lyser kontinuerlig. Når nivellerin-

gen er ferdig starter måleverktøyet automatisk i rotasjons-

drift.

Med driftstype-tastene

5

 og

11

 kan du allerede i løpet av selv-

nivelleringen bestemme driftstypen (se «Driftstyper rota-

sjonslaser», side 106). I dette tilfellet starter måleverktøyet i

valgt driftstype når nivelleringen er over.

Til

utkobling

 av måleverktøyet trykker du igjen på på-/av-tas-

ten

4

.

f

Ikke la det innkoblede måleverktøyet stå uten oppsyn

og slå måleverktøyet av etter bruk.

Andre personer kan

blendes av laserstrålen.

Måleverktøyet koples automatisk ut for å beskytte batteriene

hvis det befinner seg mer enn 2 h utenfor selvnivelleringsom-

rådet eller sjokkvarselet har vært utløst i mer enn 2 h (se «Au-

tomatisk nivellering rotasjonslaser», side 107). Plasser måle-

verktøyet på nytt og slå det på igjen.

Igangsetting av fjernkontrollen

f

Beskytt fjernkontrollen mot fuktighet og direkte sol-

stråling.

f

Ikke utsett fjernkontrollen for ekstreme temperaturer

eller temperatursvingninger.

La den f.eks. ikke ligge i bi-

len over lengre tid. La fjernkontrollen først tempereres ved

større temperatursvingninger før du tar den i bruk.

Så lenge det er satt inn et batteri med tilstrekkelig spenning,

forblir fjernkontrollen driftsklar.

Plasser måleverktøyet slik at signalene fra fjernkontrollen når

en av mottakslinsene

7

 i direkte retning. Hvis fjernkontrollen

ikke kan rettes direkte mot en mottakerlinse, innskrenkes ar-

beidsområdet. Ved refleksjon av signalet (f.eks. på vegger)

kan rekkevidden forbedres igjen også ved et indirekte signal.

Etter at en tast på fjernkontrollen er trykt, viser lysingen av

driftsindikatoren

30

 at det ble sendt et signal.

Inn-/utkopling av måleverktøyet med fjernkontrollen er ikke

mulig.

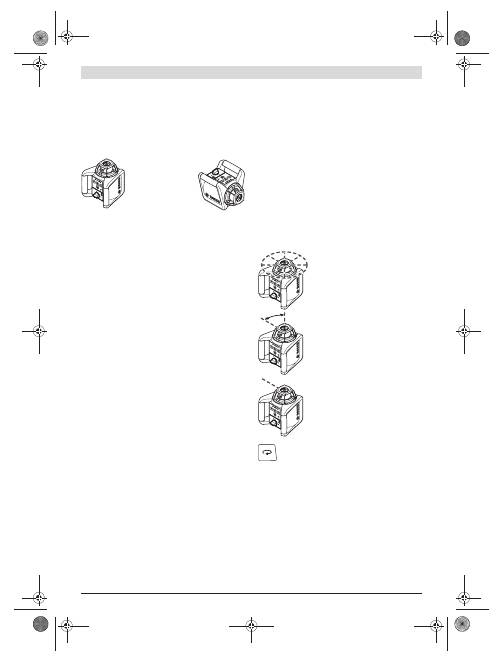

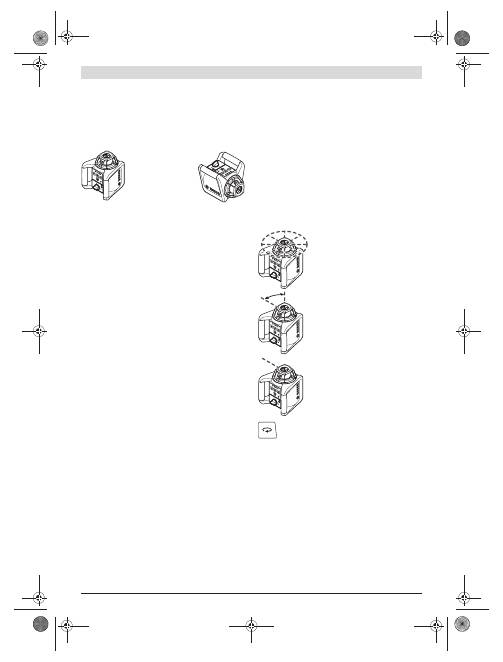

Driftstyper rotasjonslaser

Oversikt

Alle tre driftstypene er mulig i horisontal og vertikal posisjon

for måleverktøyet.

Rotasjonsdrift

Rotasjonsdrift anbefales spesielt ved

bruk av lasermottakeren. Du kan velge

mellom forskjellige rotasjonshastigheter.

Linjedrift

I denne driftstypen beveger den variable

laserstrålen seg i en begrenset åpnings-

vinkel. Slik er laserstrålens synlighet ty-

delig større enn i rotasjonsdrift. Du kan

velge mellom forskjellige åpningsvinkler.

Punktdrift

I denne driftstypen oppnås den beste

synligheten for den variable laserstrålen.

Den er f.eks. til en enkel overføring av

høyder eller til kontroll av fluktlinjer.

Rotasjonsdrift

(150/300/600 min

-1

)

Etter hver innkobling befinner måleverktøyet seg i rotasjons-

drift med middels rotasjonshastighet.

Til skifting mellom linje- og rotasjonsdrift trykker du på tasten

for rotasjonsdrift

5

 eller på tasten

25

 på fjernkontrollen. Ro-

tasjonsdriften starter med middels rotasjonshastighet.

Til endring av rotasjonshastigheten trykker du igjen på tasten

for rotasjonsdrift

5

 eller på tasten

25

 på fjernkontrollen til øn-

sket hastighet er nådd.

Ved arbeid med lasermottakeren må du velge den høyeste ro-

tasjonshastigheten. Ved arbeid uten lasermottaker reduserer

du rotasjonshastigheten slik at laserstrålen blir bedre synlig

og bruker laserbrillene

38

.

Horisontal posisjon

Vertikal posisjon

OBJ_BUCH-757-007.book  Page 106  Tuesday, June 21, 2011  10:16 AM

 Norsk |

107

Bosch Power Tools

1 619 929 J21 | (21.6.11)

Linjedrift, punktdrift

(10°/25°/50°, 0°)

Til skifting til linjedrift hhv. punktdrift trykker du på tasten for

linjedrift

11

 eller tasten

26

 på fjernkontrollen. Måleverktøyet

skifter til linjedrift med minste åpningsvinkel.

Til endring av åpningsvinkelen trykker du på tasten for linje-

drift

11

 eller tasten

26

 på fjernkontrollen. Åpningsvinkelen

forstørres i to trinn, samtidig økes rotasjonshastigheten i

hvert trinn. Ved tredje trykking av tasten for linjedrift, skifter

måleverktøyet etter kort ettersvinging til punktdrift. Ny tryk-

king på tasten for linjedrift fører tilbake til linjedrift med den

minste åpningsvinkelen.

Merk:

På grunn av tregheten kan laseren svinge litt ut over en-

depunktene til laserlinjen.

Dreining av laserlinjen/laserpunktet hhv.

rotasjonsnivået (se bilde A)

Ved

horisontal posisjon

 for måleverktøyet kan du posisjone-

re laserlinjen (ved linjedrift) hhv. laserpunktet (ved punkt-

drift) innenfor rotasjonsnivået til laseren. Dreining er mulig i

360°.

Drei da rotasjonshodet

10

 manuelt til ønsket posisjon eller

bruk fjernkontrollen: Til dreining med urviserne trykker du på

tasten

28

 på fjernkontrollen, til dreining mot urviserne tryk-

ker du på tasten

29

 på fjernkontrollen. I rotasjonsdrift har

trykking på tastene ingen virkning.

I

vertikal posisjon

 for måleverktøyet kan du dreie laserpunk-

tet, laserlinjen eller rotasjonsnivået rundt den loddrette ak-

sen. Dreiningen er kun mulig innenfor selvnivelleringsområ-

det (5° mot venstre eller høyre) og kun med fjernkontrollen.

Til dreining mot høyre trykker du på tasten

28

 på fjernkontrol-

len, til dreining mot venstre trykker du på tasten

28

 på fjern-

kontrollen.

Automatisk nivellering rotasjonslaser

Oversikt

Måleverktøyet registrerer automatisk horisontal hhv. vertikal

posisjon etter innkobling. Til skifting mellom horisontal og

vertikal posisjon kobler du ut måleverktøyet, plasserer det på

nytt og slår det på igjen.

Etter innkoblingen kontrollerer måleverktøyet den vannrette

hhv. loddrette posisjonen og utlikner ujevnheter innenfor

selvnivelleringsområdet på ca. 8 % automatisk (5°) automa-

tisk.

Hvis måleverktøyet står mer enn 8 % på skjeve etter innkob-

ling eller etter en posisjonsendring, kan det ikke lenger nivel-

leres. I dette tilfellet stanses rotoren, laseren blinker og nivel-

leringsindikatoren

3

 lyser kontinuerlig rødt. Posisjoner

måleverktøyet på nytt og vent på nivelleringen. Uten ny posi-

sjonering koples laseren automatisk ut etter 2 min og måle-

verktøyet etter 2 h.

Når måleverktøyet er nivellert, kontrollerer det stadig den

vannrette hhv. loddrette posisjonen. Ved posisjonsendringer

etternivelleres det automatisk. For å unngå feilmålinger stan-

ser rotoren i løpet av nivelleringen, laseren blinker og nivelle-

ringsindikatoren

3

 blinker grønt.

Sjokkvarselsfunksjon

Måleverktøyet har en sjokkvarselsfunksjon som forhindrer

nivellering på forandret høyde med påfølgende høydefeil ved

posisjonsendringer hhv. risting av måleverktøyet eller vibra-

sjoner på undergrunnen.

Til

innkobling

 av sjokkvarselet trykker du på sjokkvarselstas-

ten

2

. Sjokkvarselsindikatoren

1

 lyser kontinuerlig grønt og

etter 30 s aktiveres sjokkvarselet.

Hvis området for nivelleringsnøyaktigheten overskrides ved

en posisjonsendring av måleverktøyet eller det registreres en

sterk vibrasjon, utløses sjokkvarselet: Rotasjonen stanses,

laseren blinker, nivelleringsindikatoren

3

 slokner og sjokkvar-

selsindikatoren

1

 blinker rødt. Den aktuelle driftstypen

lagres.

Ved utløst sjokkvarsel trykker du på sjokkvarseltasten

2

 på

måleverktøyet eller på reset-tasten for sjokkvarselet

27

 på

fjernkontrollen. Sjokkvarselsfunksjonen startes på nytt og

måleverktøyet begynner med nivelleringen. Så snart måle-

verktøyet er selvnivellert (nivelleringsindikatoren

3

 lyser kon-

tinuerlig grønt), starter den i lagret driftstype. Kontroller nå

høyden på laserstrålen på et referansepunkt og korriger høy-

den eventuelt.

Hvis funksjonen ved utløst sjokkvarsel ikke startes på nytt ved

å trykke på tasten

2

 på måleverktøyet eller på resettasten for

sjokkvarsel

27

 på fjernkontrollen, koples laseren automatisk

ut etter 2 min og og måleverktøyet etter 2 h.

Til

utkopling

 av sjokkvarselsfunksjonen trykker du en gang på

sjokkvarselstasten

2

 hhv. to ganger ved utløst sjokkvarsel

(sjokkvarselsindikatoren

1

 blinker rødt). Ved utløst sjokkvar-

sel slokner sjokkvarselsindikatoren

1

.

Med fjernkontrollen kan sjokkvarselet ikke koples inn eller ut,

men kun startes på nytt etter utløsningen.

Nivelleringsnøyaktighet rotasjonslaser

Presisjonsinnflytelser

Den største innflytelsen har omgivelsestemperaturen. Sær-

skilt temperaturforskjeller fra bakken og oppover kan avlede

laserstrålen.

Avvikene har innflytelse fra ca. 20 m målestrekning og kan på

100 m være på to til fire ganger avviket på 20 m.

Temperaturforskjellen er størst nær bakken, derfor bør måle-

verktøyet alltid monteres på et stativ fra en målestrekning på

20 m. Sett måleverktøyet dessuten helst opp i midten av ar-

beidsflaten.

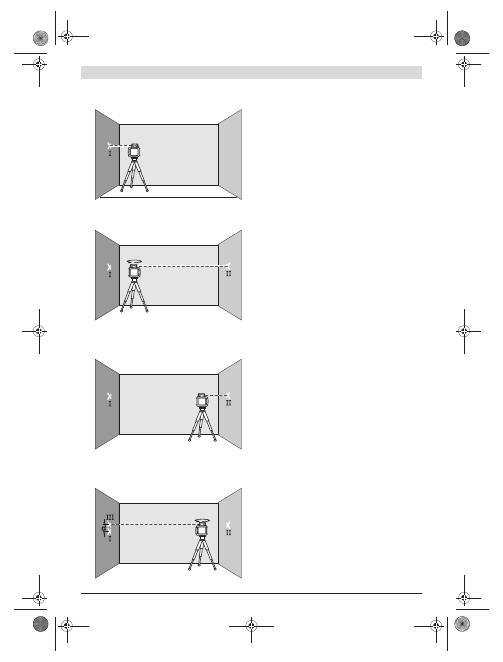

Presisjonskontroll av måleverktøyet

Utenom ytre innflytelser kan også apparatspesifikke innflytel-

ser (som f.eks. fall eller heftige støt) føre til avvik. Kontroller

derfor alltid måleverktøyets presisjon før hver arbeidsstart.

Til kontrollen er det nødvendig med en fri målestrekning på

20 m med fast grunn mellom to vegger A og B. Du må – ved

horisontal posisjon for måleverktøyet – utføre en omslags-

måling i begge aksene X og Y (positiv og negativ) (4 komplette

målinger).

OBJ_BUCH-757-007.book  Page 107  Tuesday, June 21, 2011  10:16 AM

108

 | Norsk

1 619 929 J21 | (21.6.11)

Bosch Power Tools

– Monter måleverktøyet i horisontal posisjon nær veggen A

på et stativ

37

 (tilbehør) eller sett det på en fast, plan un-

dergrunn. Slå på måleverktøyet.

– Etter nivelleringen retter du laserstrålen i punktdrift mot

den nære veggen A. Marker midten på punktet til laserstrå-

len på veggen (punkt

I

).

– Drei måleverktøyet 180°, la det nivellere og marker midt-

en av punktet til laserstrålen på motsatt vegg B (punkt

II

).

– Plasser måleverktøyet – uten å dreie det – nær veggen B,

slå det på og la det nivellere.

– Rett måleverktøyet slik opp i høyden (ved hjelp av stativet

eller eventuelt ved å legge noe under) at midten av punktet

til laserstrålen treffer nøyaktig på det tidligere markerte

punktet

II

 på veggen B.

– Drei måleverktøyet 180°, uten å forandre høyden. La det

nivellere og marker midten av punktet til laserstrålen på

vegg A (punkt

III

). Pass på at punkt

III

 er så loddrett over

hhv. under punkt

I

 som mulig.

– Differansen

d

 mellom de to markerte punktene

I

og

III

 på

veggen A gir det virkelige måleverktøyavviket for den målte

aksen.

Gjenta målingen for de tre andre aksene. Drei da måleverk-

tøyet før hver måling 90°.

På  målestrekningen  2 x 20 m = 40 m  er  det  maksimale  tillatte

avviket:

40 m x

±

0,1 mm/m =

±

4 mm.

Differansen

d

 mellom punktene

I

 og

III

 kan være maksimalt

4 mm på hver av de fire målingene.

Hvis måleverktøyet skulle overskride det maksimale avviket

ved en av de fire målingene, må det kontrolleres av Bosch-

kundeservice.

Arbeidshenvisninger

f

Bruk alltid kun midten på laserpunktet til markering.

Størrelsen til laserpunktet endres med avstanden.

Laserbriller (tilbehør)

Laserbrillene filtrerer bort omgivelseslyset. Slik vises lyset til

laseren lysere for øyet.

f

Bruk laserbrillene aldri som beskyttelsesbriller.

Laser-

brillene er til bedre registrering av laserstrålen, men de be-

skytter ikke mot laserstrålingen.

f

Bruk laserbrillene aldri som solbriller eller i trafikken.

Laserbrillene gir ingen fullstendig UV-beskyttelse og redu-

serer fargeregistreringen.

Arbeid med lasermottaker (tilbehør)

Ved ugunstige lysforhold (lyse omgivelser, direkte sol) og på

større avstander bruker du lasermottakeren til en bedre regis-

trering av laserstrålen

35

.

Ved arbeid med lasermottakeren velger du rotasjonsdrift med

høyeste rotasjonshastighet.

Til arbeid med lasermottakeren må du lese og følge denne

driftsinstruksen.

Arbeid med fjernkontrollen

Ved å trykke betjeningstastene kan måleverktøyet tas ut av ni-

velleringen, slik at rotasjonen stanser ett øyeblikk. Ved bruk

av fjernkontrollen unngås denne effekten.

Mottakslinsene

7

 for fjernkontrollen befinner seg på tre sider

av måleverktøyet, bl.a. over betjeningsfeltet på forsiden.

Arbeid med stativ (tilbehør)

Måleverktøyet har et 5/8"-stativfeste for horisontal drift på et

stativ. Sett måleverktøyet med stativfestet

18

 på 5/8"-gjen-

gene til stativet og skru det fast med stativets låseskrue.

På et stativ

37

 med måleskala på uttrekket kan du innstille

høydeforskjellen direkte.

A

B

20 m

A

B

180°

A

B

A

B

180°

OBJ_BUCH-757-007.book  Page 108  Tuesday, June 21, 2011  10:16 AM

 Norsk |

109

Bosch Power Tools

1 619 929 J21 | (21.6.11)

Arbeid med veggholder og opprettingsenhet (tilbehør)

(se bilde B)

Du kan også montere måleverktøyet på veggholderen med

opprettingsenheten

39

. Skru da 5/8"-skruen

42

 til vegghol-

deren inn i stativfestet

18

 på måleverktøyet.

Montering på en vegg: Montering på en vegg anbefales f.eks. til

arbeid som ligger over uttrekkshøyden til stativet, eller ved ar-

beid på ustabilt underlag og uten stativ. Fest da veggholderen

39

 med montert måleverktøy så loddrett som mulig på veggen.

Til montering på veggen kan du enten skru veggholderen

39

fast med festeskruen

40

 på en list med en maksimal bredde

på 8 mm, eller henge den opp på to kroker.

Montering på et stativ: Du kan også skru veggholderen

39

med stativfestet på baksiden av et stativ. Dette festet anbefa-

les spesielt ved arbeid, der rotasjonsnivået skal rettes opp

langs en referanselinje.

Ved hjelp av opprettingsenheten kan du forskyve det monterte

måleverktøyet loddrett (ved montering på veggen) hhv. vann-

rett (ved montering på et stativ) innenfor et område på ca.

16 cm. Løsne da skruen

41

 på opprettingsenheten, forskyv

måleverktøyet til ønsket posisjon, og skru skruen

41

 fast igjen.

Arbeid med takmåleplaten (se bilde B)

Takmåleplaten

44

 kan f.eks. brukes til en enkel høydeoppret-

ting av nedsenket tak. Fest takmåleplaten med magnetholde-

ren f.eks. på en holder.

Den reflekterende halvdelen til takmåleplaten forbedrer la-

serstrålens synlighet ved ugunstige vilkår, med den transpa-

rente halvdelen kan laserstrålen også sees fra baksiden.

Arbeid med laser-målplate (tilbehør) (se bilde C)

Ved hjelp av laser-målplaten

43

 kan lasermarkeringen overføres

til gulvet hhv. laserhøyden overføres til veggen. Med magnethol-

deren kan laser-målplaten også festes på en takkonstruksjon.

Med nullfeltet og skalaen kan feiljusteringen til ønsket høyde må-

les og overføres til et annet sted. Slik bortfaller den nøyaktige

innstillingen av måleverktøyet på høyden som skal overføres.

Laser-målplate

43

 har et reflekssjikt som gjør laserstrålen be-

dre synlig på større avstand hhv. i sterk sol. Lysstyrkefor-

sterkningen kan kun registreres når du ser på laser-målplate

parallelt til laserstrålen.

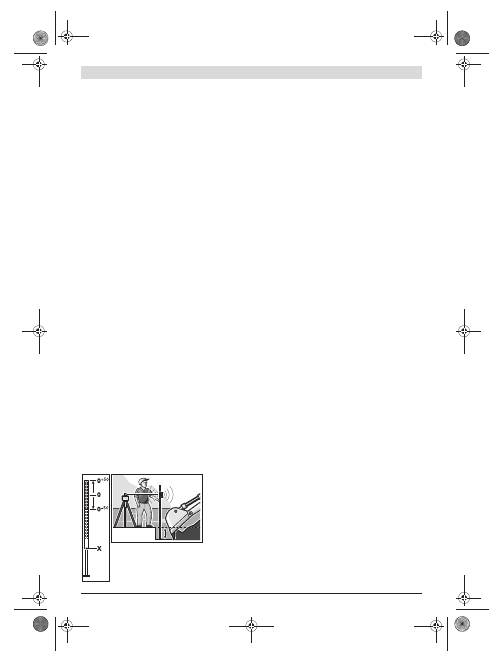

Arbeid med nivellerstangen (tilbehør) (se bilde J)

Til kontroll om flaten er plan eller overføring av helninger an-

befales det å bruke nivellerstangen

36

 sammen med laser-

mottakeren.

Oppe på nivellerstangen

36

 befinner det seg en relativ måle-

skala (

±

50 cm). Nullhøyden kan du forhåndsinnstille nede på

uttrekket. Slik kan avvik avleses direkte fra beregnet hoyde.

Arbeidseksempler

Overføring/kontroll av høyder (se bilde C)

Sett måleverktøyet i horisontal posisjon på et fast underlag el-

ler monter det på et stativ

37

 (tilbehør).

Arbeid med stativ: Rett laserstrålen opp på ønsket høyde.

Overfør hhv. kontroller høyden på målstedet.

Arbeid uten stativ: Finn høydedifferansen mellom laserstrå-

len og høyden på referansepunktet ved hjelp av laser-målpla-

ten

43

. Overfør hhv. kontroller den målte høydedifferansen

på målstedet.

Parallell oppretting av loddestrålen/overføring av rett

vinkel (se bilde D)

Hvis det skal overføres rette vinkler eller rettes opp mellom-

vegger, må loddestrålen

9

 rettes opp parallelt – dvs. i samme

avstand – til referanselinjen (f.eks. vegg).

Sett da måleverktøyet i vertikal posisjon og plasser det slik at

loddestrålen går ca. parallelt med referanselinjen.

Til en nøyaktig posisjonering måler du avstanden mellom lod-

destråle og referanselinje direkte på måleverktøyet ved hjelp

av laser-måltavlen

43

. Mål avstanden mellom loddestråle og

referanselinje om igjen i en så stor avstand fra måleverktøyet

som mulig. Rett loddestrålen slik opp at den har samme av-

stand til referanselinjen som ved måling direkte på måleverk-

tøyet.

Den rette vinkelen til loddestrålen

9

 anvises med den variable

laserstrålen

6

.

Anvisning av loddrett/vertikalt nivå (se bilde E)

Til anvisning av et loddrett hhv. vertikalt nivå setter du måle-

verktøyet opp i vertikal posisjon. Hvis det vertikale nivået skal

gå i en rett vinkel til referanselinjen (f.eks. veggen), må du ret-

te loddestrålen

9

 opp langs denne referanselinjen.

Loddrett anvises av den variable laserstrålen

6

.

Dreining av rotasjonsnivået i vertikal posisjon (se bilde F)

Til oppretting av en loddrett laserlinje eller rotasjonsnivå i for-

hold til et referansepunkt på veggen, plasserer du måleverk-

tøyet i vertikal posisjon og retter laserlinjen hhv. rotasjonsni-

vået grovt opp i forhold til referansepunktet. Til en nøyaktig

oppretting i forhold til referansepunktet trykker du på tasten

28

 (dreining mot høyre) eller tasten

29

 på fjernkontrollen

(dreining mot venstre).

Arbeid uten lasermottaker (se bilde G)

Ved gunstige lysforhold (mørke omgivelser) og på kort av-

stand kan du arbeide uten lasermottaker. For å oppnå en be-

dre synlighet for laserstrålen velger du enten linjedrift eller

punktdrift og dreier rotasjonshodet

10

 manuelt til målstedet.

Arbeid med lasermottaker (se bilde H)

Ved ugunstige lysforhold (lyse omgivelser, direkte sol) og på

større avstander bruker du lasermottakeren til en bedre regis-

trering av laserstrålen. Ved arbeid med lasermottakeren vel-

ger du rotasjonsdrift med høyeste rotasjonshastighet.

OBJ_BUCH-757-007.book  Page 109  Tuesday, June 21, 2011  10:16 AM

110

 | Norsk

1 619 929 J21 | (21.6.11)

Bosch Power Tools

Måling på stor avstand (se bilde I)

Ved måling på store avstander må lasermottakeren brukes til

å finne laserstrålen. For å redusere forstyrrende innflytelser

skal du alltid plassere måleverktøyet på midten av arbeidsfla-

ten og på et stativ.

Arbeid utendørs (se bilde J)

Utendørs skal lasermottakeren alltid brukes.

Ved arbeid på usikker undergrunn skal du montere måleverk-

tøyet på stativet

37

. Aktiver sjokkvarselfunksjonen for å unn-

gå feilmålinger ved bakkebevegelser eller vibrasjoner på må-

leverktøyet.

Oversikt over indikatorene

Service og vedlikehold

Vedlikehold og rengjøring

Hold rotasjonslaseren, ladeapparatet og fjernkontrollen alltid

rene.

Dypp aldri rotasjonslaseren, ladeapparatet og fjernkontrollen

i vann eller andre væsker.

Tørk smussen av med en fuktig, myk klut. Ikke bruk rengjø-

rings- eller løsemidler.

På rotasjonslaseren må du spesielt rengjøre flatene på utgangs-

åpningen til laseren med jevne mellomrom og passe på loing.

Hvis rotasjonslaseren, ladeapparatet eller fjernkontrollen til

tross for omhyggelige produksjons- og kontrollmetoder en gang

skulle svikte, må reparasjonen utføres av et autorisert service-

verksted for Bosch-elektroverktøy. Du må ikke åpne rotasjons-

laseren, ladeapparatet og fjernkontrollen på egen hånd.

Ved alle forespørsler og reservedelsbestillinger må du oppgi

det 10-sifrede produktnummeret som er angitt på typeskiltet

til rotasjonslaseren, ladeapparatet hhv. fjernkontrollen.

Kundeservice og kunderådgivning

Kundeservice hjelper deg ved spørsmål om reparasjon og

vedlikehold av produktet ditt og reservedelene. Deltegninger

og informasjoner om reservedeler finner du også under:

www.bosch-pt.com

Bosch-kundeservice er gjerne til hjelp ved spørsmål om kjøp,

bruk og innstilling av produkter og tilbehør.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: (+47) 64 87 89 50

Faks: (+47) 64 87 89 55

Deponering

Rotasjonslaser, ladeapparat, fjernkontroll, batterier,

tilbehør og emballasje må leveres inn til miljøvennlig

gjenvinning.

Rotasjonslaseren, ladeapparatet, fjernkontrollen og batterie-

ne må ikke kastes i vanlig søppel!

Kun for EU-land:

Iht. det europeiske direktivet 2002/96/EF

om gamle elektriske apparater og iht. det

europeiske direktivet 2006/66/EF må de-

fekte eller oppbrukte batterier/oppladbare

batterier samles inn adskilt og leveres inn til

en miljøvennlig resirkulering.

Batterier/oppladbare batterier:

Ni-MH:

 Nikkel-metallhydrid

Rett til endringer forbeholdes.

Laserstråle

Rotasjon til  laseren*

grønn

rød

grønn

rød

Innkobling av måleverktøyet (1 s selvtest)

z

z

z

Selv- eller etternivellering

2x/s



2x/s

Nivellert/driftsklart måleverktøy

z

z

z

Selvnivelleringsområdet er overskredet

2x/s



z

Sjokkvarsel aktivert

z

Sjokkvarsel utløst

2x/s



2x/s

Batterispenning for

≤

2 h drift

2x/s

Tomt batteri





z

 * ved linje- og rotasjonsdrift

2x/s

z



Blinkefrekvens (to ganger i sekundet)

Kontinuerlig drift

Funksjon stanset

OBJ_BUCH-757-007.book  Page 110  Tuesday, June 21, 2011  10:16 AM

 Suomi |

111

Bosch Power Tools

1 619 929 J21 | (21.6.11)

Suomi

Turvallisuusohjeita

Pyörivä laser

Kaikki ohjeet täytyy lukea ja noudattaa, jotta

voisi työskennellä vaarattomasti ja varmasti

mittaustyökalun kanssa. Älä koskaan peitä

tai poista mittaustyökalussa olevia varoitus-

kilpiä. SÄILYTÄ NÄMÄ OHJEET HYVIN.

f

Varoitus – jos käytetään muita, kuin tässä mainittuja

käyttö- tai säätölaitteita tahi menetellään eri tavalla,

saattaa tämä johtaa vaarallisen säteilyn altistukseen.

f

Älä käytä lasertarkkailulaseja suojalaseina.

Lasertark-

kailulasien tarkoitus on erottaa lasersäde paremmin, ne ei-

vät kuitenkaan suojaa lasersäteeltä.

f

Älä käytä lasertarkkailulaseja aurinkolaseina tai tielii-

kenteessä.

Lasertarkkailulasit eivät anna täydellistä

UV-suojaa ja ne alentavat värien erotuskykyä.

f

Anna ainoastaan koulutettujen ammattihenkilöiden

korjata mittaustyökalusi ja salli korjauksiin käytettä-

vän vain alkuperäisiä varaosia.

Täten varmistat, että mit-

taustyökalu säilyy turvallisena.

f

Älä työskentele mittaustyökalulla räjähdysalttiissa

ympäristössä, jossa on palavaa nestettä, kaasua tai pö-

lyä.

Mittaustyökalussa voi muodostua kipinöitä, jotka saat-

tavat sytyttää pölyn tai höyryt.

f

Älä avaa akkua.

On olemassa oikosulun vaara.

Suojaa akkupaketti kuumuudelta esim. myös

pitkäaikaiselta auringonpaisteelta, tulelta, ve-

deltä ja kosteudelta.

On olemassa räjähdysvaara.

f

Pidä irrallista akkua loitolla metalliesineistä, kuten pape-

rinliittimistä, kolikoista, avaimista, nauloista, ruuveista

tai muista pienistä metalliesineistä, jotka voivat oikosul-

kea akun koskettimet.

Akkukoskettimien välinen oikosulku

saattaa aiheuttaa palovammoja tai johtaa tulipaloon.

f

Väärästä käytöstä johtuen saattaa akusta vuotaa nes-

tettä. Vältä koskettamasta nestettä. Huuhtele vedellä,

jos vahingossa kosketat nestettä. Jos nestettä pääsee

silmiin, tarvitaan tämän lisäksi lääkärin apua.

Akusta

vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja.

f

Lataa akkua vain tässä käyttöohjeessa mainitulla lata-

uslaitteella.

Latauslaite, joka soveltuu määrätyntyyppisel-

le akulle, saattaa muodostaa tulipalovaaran erilaista akkua

ladattaessa.

f

Käytä vain alkuperäisiä Bosch-akkupaketteja, joiden

jännite vastaa mittaustyökalusi tyyppikilvessä olevaa

jännitettä.

Muita akkupaketteja käytettäessä, esim. jälji-

telmiä, työstettyjä akkuja tai vieraita valmisteita, on ole-

massa räjähtävien akkujen aiheuttama loukkaantumisvaa-

ra ja ainevahinkovaara.

Älä käytä lasertähtäintaulua 43 tai katto-

mittauslaattaa 44 sydämentahdistimien

lähellä.

Lasertähtäintaulun ja kattomittaus-

laatan magneetit muodostavat kentän, joka

voi häiritä sydämentahdistimien toimintaa.

f

Pidä lasertähtäintaulu 43 ja kattomittauslaatta 44

poissa magneettisista taltioista ja magnetismille her-

kistä laitteista.

Lasertähtäintaulun ja kattomittauslaatan

magneetit saattavat aikaansaada pysyviä tietohäviöitä.

GRL 250 HV

f

Mittaustyökalu toimitetaan varustettuna englannin-

kielisellä varoituskilvellä (grafiikkasivun mittaustyö-

kalun kuvassa merkitty numerolla 20).

f

Liimaa ennen ensimmäistä käyttöä toimitukseen kuu-

luva oman kielesi tarra englanninkielisen kilven päälle.

f

Älä koskaan suuntaa lasersädettä ihmisiin tai eläimiin,

älä myös itse katso lasersäteeseen.

Tämä mittaustyöka-

lu tuottaa laserluokan 2 lasersädettä IEC 60825-1 mu-

kaan. Täten voit tahattomasti sokaista ihmisiä.

f

Älä anna lasten käyttää lasermittaustyökalua ilman val-

vontaa.

He voivat tahattomasti sokaista ihmisiä.

GRL 300 HV/GRL 300 HVG

f

Mittaustyökalu toimitetaan varustettuna kahdella eng-

lanninkielisellä varoituskilvellä (grafiikkasivulla mitta-

ustyökalun kuvassa merkitty numeroilla 20 ja 21):

IEC 60825-1:2007-03

<1mW, 635 nm

OBJ_BUCH-757-007.book  Page 111  Tuesday, June 21, 2011  10:16 AM

112

 | Suomi

1 619 929 J21 | (21.6.11)

Bosch Power Tools

f

Liimaa ennen ensimmäistä käyttöä, toimitukseen kuu-

luva, oman kielesi tarra englanninkielisen kilven pääl-

le. Tarrat kuuluvat mittaustyökalun toimitukseen.

f

Älä koskaan suuntaa lasersädettä ihmisiin tai eläimiin,

älä myös itse katso lasersäteeseen.

Tämä mittaustyöka-

lu tuottaa laserluokan 3R lasersäteilyä IEC 60825-1 mu-

kaan. Suora katse lasersäteeseen – myös suurelta

etäisyydeltä – saattaa vahingoittaa silmää.

f

Vältä lasersäteen heijastamista sileiltä pinnoilta, kuten

ikkunoista tai peileistä.

Myös heijastuva lasersäde voi va-

hingoittaa silmiä.

f

Mittaustyökalua tulisi käyttää vain henkilöt, jotka ovat

tutustuneet laserlaitteiden käsittelyyn.

EN 60825-1

mukaan siihen kuuluu mm. tieto laserin biologisesta vaiku-

tuksesta silmään ja ihoon sekä lasersuojan oikea käyttö,

vaarojen torjumiseksi.

f

Aseta mittaustyökalu aina niin, että lasersäde kulkee

selvästi yli tai alle silmäntason.

Täten varmistat, ettei sil-

mävaurioita synny.

f

Merkitse alue, jossa mittaustyökalua käytetään sopi-

villa laser-varoituskilvillä.

Näin estät ulkopuolisten hen-

kilöiden menemisen vaara-alueelle.

f

Älä varastoi mittaustyökalua paikoissa, joihin sivulliset

pääsevät.

Henkilöt, jotka eivät osaa käyttää mittaustyöka-

lua, voivat vahingoittaa itseään tai muita.

f

Ota huomioon mahdolliset kansalliset määräykset laser-

luokan 3R mittaustyökalua käyttäessäsi.

Näiden ohjeiden

noudattamatta jättäminen saattaa johtaa loukkaantumisiin.

f

Huolehdi siitä, että lasersäteen aluetta valvotaan tai että

se on suojattu.

Lasersäteilyn rajoittaminen valvottuun alu-

eeseen estää ulkopuolisten henkilöiden silmävauriot.

Akun latauslaite

Lue kaikki turvallisuus- ja muut ohjeet.

Turvalli-

suusohjeiden noudattamisen laiminlyönti saattaa

johtaa sähköiskuun, tulipaloon ja/tai vakavaan

loukkaantumiseen.

Pidä sähkötyökalu poissa sateesta ja kosteu-

desta.

Veden tunkeutuminen latauslaitteen si-

sään kasvattaa sähköiskun riskiä.

f

Älä lataa vieraita akkuja latauslaitteella.

Latauslaite on

tarkoitettu vain pyörivään laseriin asennetun Bosch-akun

lataukseen. Vieraita akkuja ladattaessa on olemassa tuli-

palo- ja räjähdysvaara.

f

Pidä latauslaite puhtaana.

Likaantuminen lisää sähköis-

kun vaaraa.

f

Tarkista latauslaite, johto ja pistoke, ennen jokaista

käyttöä. Älä käytä latauslaitetta, jos huomaat siinä ole-

van vaurioita. Älä avaa latauslaitetta itse ja anna ainoas-

taan ammattitaitoisten henkilöiden korjata sitä, alkupe-

räisiä varaosia käyttäen.

Vahingoittuneet latauslaitteet,

johdot tai pistokkeet kasvattavat sähköiskun vaaraa.

f

Älä käytä latauslaitetta helposti palavalla alustalla

(esim. paperi, kangas jne.) tai palavassa ympäristössä.

Latauslaitteen kuumeneminen latauksen aikana synnyttää

tulipalovaaran.

f

Väärästä käytöstä johtuen saattaa akusta vuotaa nes-

tettä. Vältä koskettamasta nestettä. Huuhtele vedellä,

jos vahingossa kosketat nestettä. Jos nestettä pääsee

silmiin, tarvitaan tämän lisäksi lääkärin apua.

Akusta

vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja.

f

Pidä lapsia silmällä.

Täten varmistat, että lapset eivät leiki

latauslaitteen kanssa.

f

Lapset ja henkilöt, jotka fyysisten, aistillisten tai hen-

kisten kykyjensä, kokemattomuutensa tai puuttuvan

tietonsa takia eivät turvallisesti voi käyttää latauslai-

tetta eivät saa käyttää sitä ilman vastuullisen henkilön

valvontaa tai neuvontaa.

Muussa tapauksessa on ole-

massa väärinkäytön ja loukkaantumisen vaara.

Kaukosäädin

Kaikki ohjeet täytyy lukea ja noudattaa.

SÄILYTÄ NÄMÄ OHJEET HYVIN.

f

Anna ainoastaan koulutettujen ammattihenkilöiden

korjata kaukosäädintä ja salli korjauksiin käytettävän

vain alkuperäisiä varaosia.

Täten varmistat, että kauko-

säätimen varmuus säilyy.

f

Älä työskentele kaukosäätimellä räjähdysalttiissa ym-

päristössä, jossa on palavaa nestettä, kaasua tai pölyä.

Kaukosäätimessä voi muodostua kipinöitä, jotka saattavat

sytyttää pölyn tai höyryt.

Tuotekuvaus

Määräyksenmukainen käyttö

Pyörivä laser

Mittaustyökalu on tarkoitettu täsmälleen vaakatasoisten kor-

keusjuoksujen, pystysuorien linjojen, luotilinjojen ja luotipis-

teiden määrittämiseen ja tarkistamiseen, sisä- ja ulkotilassa.

Se soveltuu käytettäväksi sisä- ja ulkotilassa.

Kaukosäädin

Kaukosäädin on tarkoitettu pyörivän laserin ohjaukseen sisä-

tilassa ja ulkona.

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiikkasivuissa ole-

vaan pyörivän laserin, latauslaitteen ja kaukosäätimen kuviin.

Pyörivä laser/latauslaite

1

Tärähdysvaroituksen näyttö

2

Tärähdysvaroitusnäppäin

3

Automaattisen vaaituksen näyttö

4

Pyörivän laserin käynnistysnäppäin

5

Pyörintäkäytön ja pyörintänopeuden valintanäppäin

6

Säädettävä lasersäde

7

Kaukosäätimen vastaanottolinssi

8

Lasersäteen ulostuloaukko

9

Luotisäde

10

Pyörivä pää

11

Vakioviivan ja viivan pituuden valintanäppäin

12

Akun lataustilan näyttö

13

Akkupaketti*

OBJ_BUCH-757-007.book  Page 112  Tuesday, June 21, 2011  10:16 AM

 Suomi |

113

Bosch Power Tools

1 619 929 J21 | (21.6.11)

14

Paristokotelo

15

Paristokotelon lukitus

16

Akun lukitus*

17

Latauspistokkeen liitin*

18

Jalustan kiinnitys 5/8"

19

Pyörivän laserin sarjanumero

20

Laser-varoituskilpi

21

Lasersäteen ulostuloaukon varoituskilpi

(GRL 300 HV/GRL 300 HVG)

22

Latauslaite*

23

Latauslaitteen verkkopistotulppa*

24

Latauspistoke*

Kaukosäädin

25

Kaukosäätimen näppäin pyörintäkäyttöä ja pyörintäno-

peuden valintaa varten

26

Kaukosäätimen näppäin linjakäytön ja linjan pituuden

valintaa varten

27

Tärähdysvaroituksen nollausnäppäin

28

Näppäin ”Kierto myötäpäivään”

29

Näppäin ”Kierto vastapäivään”

30

Käyttöilmaisin

31

Infrapunasäteen ulostuloaukko

32

Sarjanumero

33

Paristokotelon kannen lukitus

34

Paristokotelon kansi

Lisälaitteet/varaosat

35

Laservastaanotin*

36

Rakennuslaserin latta*

37

Jalusta*

38

Lasertarkkailulasit*

39

Seinäpidike/suuntausyksikkö*

40

Seinäpidikkeen kiinnitysruuvi*

41

Suuntauslaitteessa sijaitseva ruuvi*

42

5/8"-ruuvi seinäpidikkeessä*

43

Lasertähtäintaulu*

44

Kattomittauslaatta*

45

Laukku

* Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoi-

mitukseen.

Tekniset tiedot

Pyörivä laser

GRL 250 HV

Professional

GRL 300 HV

Professional

GRL 300 HVG

Professional

Tuotenumero

3 601 K61 60.

3 601 K61 50.

3 601 K61 70.

Työalue (säde)

1)

– ilman laservastaanotinta n.

– laservastaanottimella n.

30 m

125 m

30 m

150 m

50 m

150 m

Tasaustarkkuus

1) 2)

±

0,1 mm/m

±

0,1 mm/m

±

0,1 mm/m

Tyypillinen itsetasausalue

±

8 %  (

±

5°)

±

8 %  (

±

5°)

±

8 %  (

±

5°)

Tyypillinen tasausaika

15 s

15 s

15 s

Pyörintänopeus

150/300/600 min

-1

150/300/600 min

-1

150/300/600 min

-1

Avautumiskulma linjakäytössä

10/25/50°

10/25/50°

10/25/50°

Käyttölämpötila

–10...+50 °C

–10...+50 °C

0...+40 °C

Varastointilämpötila

–20...+70 °C

–20...+70 °C

–20...+70 °C

Ilman suhteellinen kosteus maks.

90 %

90 %

90 %

Laserluokka

2

3R

3R

Lasertyyppi

635 nm, <1 mW

635 nm, <5 mW

532 nm, <5 mW

Ø Lasersäde ulostuloaukossa n.

1)

5 mm

5 mm

5 mm

Jalustan kiinnitys (vaakasuora)

5/8"-11

5/8"-11

5/8"-11

Akut (NiMH)

Paristot (alkali-mangaani)

2 x 1,2 V HR20 (D) (9 Ah)

2 x 1,5 V LR20 (D)

2 x 1,2 V HR20 (D) (9 Ah)

2 x 1,5 V LR20  (D)

2 x 1,2 V HR20  (D)  (9 Ah)

2 x 1,5 V LR20 (D)

Käyttöaika n.

– Akut  (NiMH)

– Paristot (alkali-mangaani)

40 h

60 h

30 h

50 h

20 h

30 h

Paino vastaa EPTA-Procedure 01/2003

1,8 kg

1,8 kg

1,8 kg

Mitat (pituus x leveys x korkeus)

190 x 180 x 170 mm

190 x 180 x 170 mm

190 x 180 x 170 mm

Suojaus

IP 54 (pöly- ja roiskevesi-

suojattu)

IP 54 (pöly- ja roiskevesi-

suojattu)

IP 54 (pöly- ja roiskevesi-

suojattu)

1) arvossa 20 °C

2) akseleita pitkin

Ota huomioon pyörivä laserisi tyyppikilvessä oleva tuotenumero, yksittäisten pyörivien lasereiden kauppanimitys saattaa vaihdella.

Tyyppikilvessä oleva sarjanumero

19

 mahdollistaa pyörivän laserin yksiselitteisen tunnistuksen.

OBJ_BUCH-757-007.book  Page 113  Tuesday, June 21, 2011  10:16 AM

114

 | Suomi

1 619 929 J21 | (21.6.11)

Bosch Power Tools

Asennus

Pyörivän laserin energianhuolto

Käyttö paristoilla/akuilla

Mittaustyökalun voimanlähteenä suosittelemme käyttämään

alkali-mangaani-paristoja tai akkukennoja.

Avaa paristokotelo

14

 kiertämällä lukitusta

15

 asentoon

ja vetämällä paristokotelo ulos.

Ota paristoja tai akkukennoja asennettaessa huomioon oikea

napaisuus paristokotelossa olevan kuvan mukaisesti.

Vaihda aina kaikki paristot tai akkukennot samanaikaisesti.

Käytä yksinomaan saman valmistajan saman tehoisia paristo-

ja tai akkukennoja.

Sulje paristokotelo

14

 ja kierrä lukitus

15

 asentoon  .

Jos olet asentanut paristoja tai akkuja väärin, ei mittaustyöka-

lua voi käynnistää. Aseta paristot tai akut paikoilleen oikealla

napaisuudella.

f

Poista paristot tai akkukennot mittaustyökalusta, ellet

käytä sitä pitkään aikaan.

Paristot ja akkukennot saatta-

vat hapettua tai purkautua itsestään pitkäaikaisessa varas-

toinnissa.

Akkukäyttö

Lataa akku

13

 ennen ensimmäistä käyttöönottoa. Akku voi-

daan ladata yksinomaan siihen kuuluvalla latauslaitteella

22

.

f

Ota huomioon verkkojännite!

Virtalähteen jännitteen tu-

lee vastata latauslaitteen tyyppikilvessä olevia tietoja.

Liitä verkkojohto, jossa on sähköverkkoosi sopiva verkkopis-

totulppa

23

 latauslaitteeseen

22

 ja saata se lukkiutumaan.

Työnnä latauslaitteen latauspistoke

24

 akun hylsyyn

17

. Liitä

latauslaite verkkojännitteeseen. Tyhjän akun lataus kestää n.

14 tuntia. Latauslaite ja akku ovat suojattuja ylilataukselta.

Uusi tai pitkän aikaa käyttämättä ollut akku saavuttaa täyden

tehonsa vasta n. 5 lataus- ja purkausvaiheen jälkeen.

Älä lataa akkua

13

 jokaisen käytön jälkeen, koska se pienen-

tää sen kapasiteettia. Lataa akku, kun akun lataustilan näyttö

12

 vilkkuu tai palaa jatkuvasti.

Laitteen huomattavasti lyhentynyt käyttöaika latauksen jäl-

keen osoittaa, että akku on loppuunkäytetty ja täytyy vaihtaa

uuteen.

Akun ollessa tyhjä voidaan mittaustyökalu myös käyttää säh-

köverkkoon liitetyn latauslaitteen

22

 kanssa. Katkaise virta

mittaustyökalusta, lataa akku n. 10 min. ja käynnistä sitten

mittaustyökalu uudelleen latauslaitteeseen liitettynä.

Vaihda akku

13

 kiertämällä lukitusta

16

 asentoon

 ja vetä-

mällä akku

13

 ulos.

Aseta uusi akku paikoilleen ja kierrä lukitus

16

 asentoon  .

f

Poista akkupaketti mittaustyökalusta, ellet käytä sitä

pitkään aikaan.

Akut saattavat hapettua tai purkautua it-

sestään pitkäaikaisessa varastoinnissa.

Lataustilan näyttö

Kun lataustilan näyttö

12

 alkaa vilkkua punaisena, voidaan

mittaustyökalua käyttää vielä n. 2 h.

Jos lataustilan näyttö

12

 palaa pysyvästi punaisena, ei mitta-

uksia enää voida suorittaa. Mittaustyökalu kytkeytyy auto-

maattisesti pois päältä 1 min kuluttua.

Kaukosäätimen energiahuolto

Kaukosäätimen voimanlähteenä suosittelemme käyttämään

alkali-mangaani-paristoja.

Avaa paristokotelon kansi

34

 painamalla lukitusta

33

 nuolen

suuntaan ja poistamalla paristokotelon kansi. Asenna toimi-

tukseen kuuluva paristo. Tarkista oikea napaisuus paristoko-

telon sisällä olevasta kuvasta.

f

Poista paristot kaukosäätimestä, ellet käytä sitä pit-

kään aikaan.

Paristo saattaa hapettua tai purkautua itses-

tään pitkäaikaisessa varastoinnissa.

Käyttö

Pyörivän laserin käyttöönotto

f

Suojaa mittaustyökalu kosteudelta ja suoralta aurin-

gonvalolta.

f

Älä aseta mittaustyökalua alttiiksi äärimmäisille läm-

pötiloille tai lämpötilan vaihteluille.

Älä esim. jätä sitä

pitkäksi aikaa autoon. Anna suurten lämpötilavaihtelujen

jälkeen mittaustyökalun lämpötilan tasaantua, ennen kuin

Latauslaite

Tuotenumero

2 610 A13 782

Nimellisjännite

V~

100–240

Taajuus

Hz

50/60

Akun latausjännite

V=

7,5

Latausvirta

A

1,0

Sallittu latauslämpötila-alue

°C

0–45

Latausaika

h

14

Akkukennojen lukumäärä

2

Nimellisjännite (akkukennoa

kohti)

V=

1,2

Paino vastaa

EPTA-Procedure 01/2003

kg

0,2

Suojausluokka

/

II

Kaukosäädin

RC 1

Professional

Tuotenumero

3 601 K69 900

Kantama

3)

30 m

Käyttölämpötila

–10 °C...+50 °C

Varastointilämpötila

–20 °C...+70 °C

Paristo

1 x 1,5 V LR06 (AA)

Paino vastaa

EPTA-Procedure 01/2003

69 g

3) Kantama saattaa pienentyä epäsuotuisten ympäristöolosuhteiden

(esim. suora auringonpaiste) vaikutuksesta.

Ota huomioon kaukosäätimesi tyyppikilvessä oleva tuotenumero, yksit-

täisten kaukosäädinten kauppanimitys saattaa vaihdella.

Tyyppikilvessä oleva sarjanumero

32

 mahdollistaa kaukosäätimen yksi-

selitteisen tunnistuksen.

OBJ_BUCH-757-007.book  Page 114  Tuesday, June 21, 2011  10:16 AM

 Suomi |

115

Bosch Power Tools

1 619 929 J21 | (21.6.11)

käytät sitä. Äärimmäiset lämpötilat tai lämpötilavaihtelut

voivat vaikuttaa mittaustyökalun tarkkuuteen.

f

Vältä kovia iskuja tai mittaustyökalun pudottamista.

Jos mittaustyökaluun on vaikuttanut voimakkaita ulkoisia

voimia, tulisi ennen työn jatkamista suorittaa tarkkuustarkis-

tus (katso ”Pyörivän laserin vaaitustarkkuus”, sivu 116).

Mittaustyökalun asentaminen

Aseta laite vaaka- tai pystyasentoon tukevaan alustaan, jalus-

taan

37

 tai seinäpidikkeeseen

39

 (lisätarvike).

Suuren tasaustarkkuuden takia mittaustyökalu reagoi hyvin

herkästi ravisteluun ja asennonmuutoksiin. Kiinnitä siksi huo-

mio mittaustyökalun tukevaan asentoon, jotta ei käyttö kes-

keytyisi uusien tasauksien takia.

Käynnistys ja pysäytys

f

Älä koskaan suuntaa lasersädettä ihmisiin tai eläimiin

(etenkään silmien korkeudelle), älä myös itse katso la-

sersäteeseen (edes kaukaa).

Mittaustyökalu lähettää he-

ti käynnistyksen jälkeen pystysuoran luotisäteen

9

 ja

muuttuvan lasersäteen

6

.

Käynnistä

 mittaustyökalu painamalla käynnistysnäppäintä

4

.

Näytöt

1

,

3

 ja

12

 syttyvät hetkeksi. Mittaustyökalu aloittaa vä-

littömästi automaattisen vaaituksen. Vaaituksen aikana vaai-

tusnäyttö

3

 vilkkuu vihreänä ja laser vilkkuu pistekäytössä.

Mittaustyökalu on vaaitettu, kun vaaitusnäyttö

3

 palaa pysy-

västi vihreänä ja laser palaa jatkuvana. Vaaituksen päätyttyä,

mittaustyökalu käynnistyy automaattisesti rotaatiokäytössä.

Käyttömuoto-näppäimillä

5

 ja

11

 voit jo vaaituksen aikana va-

lita käyttömuodon (katso ”Pyörivän laserin toimintamuodot”,

sivu 115). Tässä tapauksessa mittaustyökalu käynnistyy vali-

tussa käyttömuodossa vaaituksen päättyessä.

Pysäytä

 mittaustyökalu painamalla käynnistysnäppäintä

4

uudelleen.

f

Älä jätä kytkettyä mittaustyökalua ilman valvontaa ja

sammuta mittaustyökalu käytön jälkeen.

Lasersäde

saattaa häikäistä muita henkilöitä.

Mittaustyökalu kytkeytyy automaattisesti pois päältä, paristo-

jen säästämiseksi, jos se on yli 2 h itsevaaitusalueen ulkopuo-

lella tai tärähdysvaroitus on lauenneena yli 2 h (katso ”Pyöri-

vän laserin automaattinen vaaitus”, sivu 116). Kohdista

mittaustyökalu uudelleen ja käynnistä se taas.

Kaukosäätimen käyttöönotto

f

Suojaa kaukosäädin kosteudelta ja suoralta auringon-

valolta.

f

Älä aseta kaukosäädintä alttiiksi äärimmäisille lämpö-

tiloille tai lämpötilan vaihteluille.

Älä esim. jätä sitä ma-

kaamaan pitkäksi aikaa autoon. Anna suurten lämpötila-

vaihtelujen jälkeen kaukosäätimen lämpötilan tasaantua,

ennen kuin käytät sitä.

Kaukosäädin on toimintavalmis niin kauan, kuin laitteen paris-

tossa on riittävä jännite.

Aseta mittaustyökalu niin, että kaukosäätimen signaalit osu-

vat suoraan yhteen vastaanottolinssiin

7

. Jos kaukosäädintä

ei pysty suuntaamaan suoraan vastaanottolinssiin, kantomat-

ka pienenee. Signaalin heijastusten avulla (esim. seinistä)

saattaa kantomatka parantua myös epäsuoralla signaalilla.

Kaukosäätimen painikkeen painamisen jälkeen osoittaa käyt-

töilmaisimen

30

 syttyminen, että laitteesta lähtee signaali.

Mittaustyökalun käynnistys tai pysäytys kaukosäätimen avul-

la ei ole mahdollista.

Pyörivän laserin toimintamuodot

Katsaus

Kaikki kolme toimintamuotoa ovat mahdollisia mittaustyöka-

lun sekä vaaka- että pystyasennossa.

Pyörintäkäyttö

Pyörintäkäyttöä suositellaan erityisesti

käytettäväksi laservastaanottimen kans-

sa. Voit valita eri pyörintänopeuksia.

Linjakäyttö

Tässä toimintamuodossa muuttuva laser-

säde liikkuu rajatulla avautumiskulmalla.

Tällöin paranee lasersäteen näkyvyys ver-

rattuna pyörintäkäyttöön. Voit valita nel-

jästä eri avautumiskulmasta.

Pistekäyttö

Tässä toimintamuodossa saavutetaan

muuttuvan lasersäteen paras näkyvyys.

Sillä esim. siirretään yksinkertaisesti kor-

keustasoja ja tarkistetaan tasojen sama

korkeus.

Pyörintäkäyttö

(150/300/600 min

-1

)

Mittaustyökalu on jokaisen käynnistyksen jälkeen pyörintä-

käytössä keskisuurella pyörintänopeudella.

Vaihda vakiolinjakäytöstä pyörintäkäyttöön painamalla pyö-

rintäkäytön näppäintä

5

 tai kaukosäätimen näppäintä

25

.

Pyörintäkäyttö käynnistyy keskisuurella pyörintänopeudella.

Muutat pyörintänopeutta painamalla pyörintäkäytön näp-

päintä

5

 tai kaukosäätimen näppäintä

25

 uudelleen, kunnes

haluttu pyörintänopeus on saavutettu.

Laservastaanottimen kanssa työskenneltäessä tulisi valita

suurin pyörintänopeus. Työskenneltäessä ilman laservas-

taanotinta kannattaa pienentää pyörintänopeutta ja käyttää

lasertarkkailulaseja

38

 paremman näkyvyyden saavuttami-

seksi.

Vaaka-asento

Pystyasento

OBJ_BUCH-757-007.book  Page 115  Tuesday, June 21, 2011  10:16 AM

116

 | Suomi

1 619 929 J21 | (21.6.11)

Bosch Power Tools

Linjakäyttö, pistekäyttö

(10°/25°/50°, 0°)

Vaihda vakiolinjakäyttöön tai pistekäyttöön painamalla vakio-

linjan

11

 tai kaukosäätimen

26

 näppäintä. Mittaustyökalu vaih-

taa vakiolinjakäyttöön pienintä avautumiskulmaa käyttäen.

Muuta avautumiskulmaa painamalla vakiolinjanäppäintä

11

tai kaukosäätimen näppäintä

26

. Avautumiskulma suurenee

kahdessa portaassa, samanaikaisesti myös pyörintänopeus

kasvaa joka portaassa. Kun painat vakiolinjan näppäintä kol-

mannen kerran, mittaustyökalu vaihtaa lyhyen jälkiheilunnan

jälkeen pistekäyttöön. Näppäimen uusi painallus vie takaisin

linjakäyttöön pienimmällä avautumiskulmalla.

Huomio:

Jatkuvuudesta johtuen saattaa laser heilahtaa hie-

man asetettujen päätepisteiden yli.

Laserlinjan/laserpisteen tai pyörintätason

kiertäminen (katso kuva A)

Mittaustyökalun ollessa

vaaka-asennossa

 voidaan vakiola-

serlinja (vakiolinjakäytössä) tai laserpiste (pistekäytössä)

kohdistaa laserin pyörintätason puitteissa. 360° kierto on

mahdollinen.

Käännä tätä varten pyörivä pää

10

 käsin haluttuun asentoon

tai käytä kaukosäädintä: Paina myötäpäivään kiertoa varten

kaukosäätimen näppäintä

28

,vastapäivään kiertoa varten

kaukosäätimen näppäintä

29

. Pyörintäkäytössä ei näp-

päimen painalluksella ole vaikutusta.

Mittaustyökalun ollessa

pystyasennossa

 voit kiertää laser-

pisteen, vakioviivan tai pyörintätason pystysuoran akselin

ympäri. Kiertäminen on mahdollista vain itsetasausalueen (5°

sisällä vasemmalle tai oikealle) ja ainoastaan kaukosäätimen

avulla.

Paina oikealle kiertoa varten näppäintä

28

,vasemmalle kier-

toa varten näppäintä

29

.

Pyörivän laserin automaattinen vaaitus

Katsaus

Mittaustyökalu tunnistaa käynnistyksen jälkeen itsenäisesti

vaaka- ja pystyasennon. Vaihtaaksesi vaaka- ja pystyasennon

välillä, tulee sinun katkaista mittaustyökalusta virta, sijoittaa

ja käynnistää se uudelleen.

Käynnistyksen jälkeen mittaustyökalu tarkistaa, onko asento

vaaka vai pysty ja tasaa itsetasausalueen n. 8 % (5°) puittees-

sa olevat poikkeamat.

Jos mittaustyökalu käynnistymisen tai asennonmuutoksen

jälkeen on yli 8 % vinossa, ei vaaitus enää ole mahdollista.

Tässä tapauksessa roottori pysäytetään, laser vilkkuu ja vaai-

tusmerkki

3

 palaa pysyvästi punaisena. Kohdista mittaustyö-

kalu uudelleen ja odota vaaitusta. Ilman uutta kohdistusta la-

ser sammuu automaattisesti 2 minuutin kuluttua ja

mittaustyökalu 2 h kuluttua.

Kun mittaustyökalu on vaaitettu, se jatkuvasti tarkistaa vaaka-

tai pystyasennon. Asentomuutosten jälkeen tapahtuu auto-

maattinen vaaitus. Mittausvirheiden välttämiseksi roottori py-

sähtyy vaaituksen ajaksi, laser vilkkuu ja vaaitusmerkki

3

 vilk-

kuu vihreänä.

Tärähdysvaroitustoiminta

Mittaustyökalussa on tärähdysvaroitustoiminta, joka mittaus-

työkalun asennon muutoksin tai alustan tärähdysten jälkeen

estää tasauksen muuttuneelle korkeudelle ja siitä syntyvän

korkeusvirheen.

Käynnistä

 tärähdysvaroitin painamalla tärähdysvaroituksen

näppäintä

2

. Tärähdysvaroitusnäyttö

1

 palaa pysyvästi vihre-

änä, ja tärähdysvaroitus aktivoituu 30 s kuluttua.

Jos mittaustyökalun asennonmuutoksessa ylitetään vaaitus-

tarkkuuden alue tai, jos voimakas tärähdys rekisteröidään, tä-

rähdysvaroitus laukeaa: Pyörintä pysäytetään, laser vilkkuu,

vaaitusmerkki

3

 sammuu ja tärähdysvaroitusnäyttö

1

 vilkkuu

punaisena. Kyseessä oleva käyttömuoto tallennetaan.

Paina tärähdysvaroituksen näppäintä

2

 mittaustyökalussa tai

tärähdysvaroituksen nollausnäppäintä

27

 kaukosäätimessä,

kun tärähdysvaroitin on lauennut. Tärähdysvaroitustoiminto

käynnistyy uudelleen ja mittaustyökalu aloittaa tasauksen.

Heti, kun mittaustyökalu on tasannut, (tasausnäyttö

3

 palaa

pysyvästi vihreänä), se käynnistyy tallennetussa käyttömuo-

dossa. Tarkista nyt lasersäteen korkeus vertailupisteessä, ja

korjaa korkeutta tarvittaessa.

Jos tärähdysvaroituksen lauettua ei toimintoa käynnistetä uu-

delleen painamalla mittaustyökalun painiketta

2

 tai kaukosää-

timen painiketta

27

, laser kytkeytyy automaattisesti pois

päältä 2 min kuluttua ja mittaustyökalu 2 h kuluttua.

Pysäytä

 tärähdysvaroitustoiminto painamalla tärähdysvaroi-

tuksen näppäintä

2

 kerran tai, jos tärähdysvaroitin on lauen-

nut (tärähdysvaroitusnäyttö

1

 vilkkuu punaisena) kahdesti.

Tärähdysaroituksen ollessa poiskytkettynä tärähdysvaroitus-

näyttö

1

 sammuu.

Kaukosäätimellä ei voi kytkeä tärähdysvaroitustoimintoa

päälle tai pois päältä, ainoastaan käynnistää se uudelleen sen

lauettua.

Pyörivän laserin vaaitustarkkuus

Tarkkuuteen vaikuttavat seikat

Suurin vaikutus on ympäristön lämpötilalla. Erityisesti lattial-

ta ylöspäin esiintyvät lämpötilaerot voivat saattaa lasersäteen

poikkeamaan.

Poikkeusten merkitys kasvaa alkaen n. 20 m etäisyydestä ja

ne voivat 100 m etäisyydellä olla jopa kaksi – neljä kertaa niin

suuret kuin 20 metrissä.

Koska lämpötilakerrostumat ovat suurimmillaan maan lähellä,

tulisi aina asettaa mittaustyökalu jalustalle yli 20 m mittauksia

varten. Aseta sen lisäksi mittaustyökalu mahdollisuuksien

mukaan keskelle työaluetta.

Mittaustyökalun tarkkuuden tarkistus

Ulkoisten vaikutusten lisäksi voivat myös laitteisto-ominaiset

vaikutukset (kuten esim. pudotukset tai voimakkaat iskut)

johtaa poikkeuksiin. Tämän takia tulee mittaustyökalun tark-

kuus tarkistaa aina ennen työn aloittamista.

Tarkistusta varten tarvitaan 20 m vapaata mittausmatkaa

kahden seinän A ja B välissä tukevalla alustalla.– Mittaustyö-

kalun vaaka-asennossa tulee suorittaa – kääntömittaus kum-

mankin akselin, X ja Y kautta (sekä positiivinen että negatiivi-

nen), (4 täyttä mittausvaihetta).

OBJ_BUCH-757-007.book  Page 116  Tuesday, June 21, 2011  10:16 AM

 Suomi |

117

Bosch Power Tools

1 619 929 J21 | (21.6.11)

– Asenna mittaustyökalu vaaka-asentoon lähelle seinää A, ja-

lustalle

37

 (lisätarvike) tai aseta se tukevalle, tasaiselle

alustalle. Käynnistä sähkötyökalu.

– Suuntaa vaaituksen jälkeen lasersäde pistekäytössä

lähiseinään A. Merkitse lasersäteen keskipiste seinään

(piste

I

).

– Kierrä mittaustyökalu 180°, anna sen vaaittua ja merkitse

lasersäteen keskipiste vastakkaiselle seinälle B (piste

II

).

– Aseta mittaustyökalu – sitä kiertämättä – lähelle seinää B,

käynnistä se ja anna sen suorittaa tasaus.

– Suuntaa mittaustyökalu korkeustasolla niin, että (jalustan

avulla tai asettamalla jotain mittaustyökaluln alle) lasersä-

teen pisteen keskipiste osuu täsmälleen aiemmin merkit-

tyyn pisteeseen

II

, seinässä B.

– Kierrä mittaustyökalu 180°, muuttamattakorkeutta. Anna

sen vaaittua ja merkitse lasersäteen keskipiste vastakkai-

selle seinälle A (piste

III

). Varmista, että piste

III

 on mah-

dollisimman pystysuoraan pisteen

I

 ylä- tai alapuolella.

– Kahden merkityn pisteen,

I

 ja

III

 erotus

d

 seinässä A on

mittaustyökalun todellinen poikkeama mitatun akselin

suunnassa.

Toista mittausmenetelmä muille kolmelle akselille. Kierrä mit-

taustyökalu ennen jokaista mittausta 90°.

Mittausmatkalla 2 x 20 m = 40 m suurin sallittu poikkeama

saa olla:

40 m x

±

0,1 mm/m =

±

4 mm.

Ero

d

 pisteiden

I

 ja

III

 välillä saa siis jokaisessa yksittäisessä

neljässä mittauksessa olla korkeintaan 4 mm.

Jos mittaustyökalu ylittää suurimman sallitun poikkeaman

jossain neljästä mittaustapahtumassa, tulee se toimittaa

Bosch-korjaamoon tarkistusta varten.

Työskentelyohjeita

f

Käytä aina vain lasersäteen keskipistettä merkintää

varten.

Laseerpisteen koko muuttuu etäisyyden muuttu-

essa.

Lasertarkkailulasit (lisätarvike)

Lasertarkkailulasit suodattaa pois ympäristön valon. Tällöin

silmä näkee laserin valon kirkkaampana.

f

Älä käytä lasertarkkailulaseja suojalaseina.

Lasertark-

kailulasien tarkoitus on erottaa lasersäde paremmin, ne ei-

vät kuitenkaan suojaa lasersäteeltä.

f

Älä käytä lasertarkkailulaseja aurinkolaseina tai tielii-

kenteessä.

Lasertarkkailulasit eivät anna täydellistä

UV-suojaa ja ne alentavat värien erotuskykyä.

Työskentely laservastaanottimella (lisätarvike)

Epäsuotuisissa valaistusolosuhteissa (valoisa ympäristö, suo-

ra auringonpaiste) sekä suurilla etäisyyksillä kannattaa käyt-

tää laservastaanotinta

35

 lasersäteen paremman löytämisen

takia.

Valitse pyörintäkäyttö suurimmalla pyörintänopeudella, kun

käytät laservastaanotinta.

Laservastaanottimen kanssa työskentelyä varten tulee lukea

ja noudattaa sen käyttöohjetta.

Työskentely kaukosäätimen kanssa

Painamalla käyttönäppäimiä voi mittaustyökalu joutua pois

tasauksesta, jolloin pyörintä pysähtyy lyhytaikaisesti. Kauko-

säätimen käyttö estää tämän.

Kaukosäätimen vastaanottolinssit

7

 sijaitsevat mittaustyöka-

lun kolmessa sivussa, m.m. käyttökentän yläpuolella etusi-

vussa.

Työskentely jalustan kanssa (lisätarvike)

Mittaustyökalussa on 5/8"-jalustakiinnitys vaakakäyttöä var-

ten jalustassa. Aseta mittaustyökalun jalustakiinnitys

18

 ja-

lustan 5/8"-kierteeseen ja ruuvaa se kiinni jalustan lukitusruu-

villa.

Jalustassa

37

, jossa on mitta-asteikko ulosvedettävässä

osassa, voit suoraan asettaa lisäkorkeuden.

A

B

20 m

A

B

180°

A

B

A

B

180°

OBJ_BUCH-757-007.book  Page 117  Tuesday, June 21, 2011  10:16 AM

118

 | Suomi

1 619 929 J21 | (21.6.11)

Bosch Power Tools

Työskentely seinäpidikkeen ja suuntauslaitteen kanssa

(lisätarvike) (katso kuva B)

Voit asentaa mittaustyökalun myös suuntauslaitteella varus-

tettuun seinäpidikkeeseen

39

. Kierrä seinäpidikkeen 5/8"-

ruuvi

42

 mittaustyökalun jalustan kiinnityskierteeseen

18

.

Asennus seinään: Asennus seinään kannattaa esim. töissä

joissa mittaus suoritetaan jalustan suurinta korkeutta kor-

keammalla, tai epävakaalla alustalla sekä ilman jalustaa. Kiin-

nitä seinäpidike

39

 asennetulla mittaustyökalulla mahdolli-

simman kohtisuorassa seinään.

Seinäasennusta varten voit kiinnittää seinäpidikkeen

39

 joko

kiinnitysruuvin

40

 avulla korkeintaan 8 mm leveään listaan tai

ripustaa sen kahteen koukkuun.

Asennus jalustaan: Voit myös asentaa seinäpidikkeen

39

 ja-

lustaan pidikkeen takapinnassa olevan jalustakiinnikkeen

avulla. Tämä kiinnitystapa on edukseen erityisesti töissä, jois-

sa pyörintätaso tulee suunnata perusviivaa pitkin.

Suuntauslaitteen avulla voit siirtää asennettua mittaustyöka-

lua pystysuorassa (seinäkiinnityksessä) tai vaakasuorassa

(jalusta-asennuksessa) n. 16 cm alueella. Avaa suuntauslait-

teessa oleva ruuvi

41

, siirrä mittaustyökalu haluttuun asen-

toon ja kiristä ruuvi

41

 uudelleen.

Työskentely kattomittauslaatan kanssa (katso kuva B)

Kattomittauslaattaa

44

 voidaan käyttää esim. alaslaskettujen si-

säkattojen yksinkertaiseen korkeussuuntaukseen. Kiinnitä kat-

tomittauslaatta esim. kannattimeen magneettipidikkeen avulla.

Kattomittauslaatan heijastava puolikas parantaa lasersäteen

näkyvyyttä epäsuotuisissa olosuhteissa. Läpinäkyvän puolik-

kaan läpi voidaan lasersädettä nähdä myös kääntöpuolelta.

Työskentely lasertähtäintaulun kanssa (lisätarvike)

(katso kuva C)

Lasertähtäintaulun

43

 avulla voidaan siirtää lasermerkintä

lattiaan tai laserkorkeus seinään. Magneettipidikkeen avulla

voidaan lasertähtäintaulu myös kiinnittää kattorakenteisiin.

Nollakentän ja asteikon avulla voidaan halutun korkuinen siir-

tymä mitata ja sitten merkitä eri kohtaan. Tällöin jää mittaus-

työkalun täsmällinen asetus siirrettävälle korkeudelle pois.

Lasertähtäintaulussa

43

 on heijastava pinnoite, joka edistää

lasersäteen näkyvyyttä suurella etäisyydellä tai voimakkaassa

auringonvalossa. Kirkkauden parannuksen huomaa vain, kun

katsot lasertähtäintaulua lasersäteen suunnasta.

Työskentely latan kanssa (lisätarvike) (katso kuva J)

Tasaisuuksien tarkistukseen tai kaltevuuksien merkintään on

latan

36

 ja laservastaanottimen yhteiskäyttö suositeltavaa.

Vastaanottolevyssä

36

 on ylhäällä suhteellinen mitta-asteikko

(

±

50 cm). Sen nollakorkeuden voit valita alhaalta ulosvedet-

tävässä osassa. Täten voidaan suoraan lukea poikkeamat oh-

jekorkeudesta.

Työesimerkkejä

Korkeuksien siirto/tarkistus (katso kuva C)

Aseta laite vaaka- tai pystyasentoon tukevaan alustaan tai

asenna se jalustaan

37

 (lisätarvike).

Työskentely jalustan kanssa: Suuntaa lasersäde halutulle kor-

keudelle. Siirrä tai tarkista korkeus kohteessa.

Työskentely ilman jalustaa: Mittaa lasersäteen ja vertailupis-

teen korkeusero lasertähtäintaulun

43

 avulla. Siirrä tai tarkis-

ta mitattu korkeusero kohteessa.

Luotisäteen suuntaus samansuuntaiseksi/suoran kulman

merkitä (katso kuva D)

Jos tulee merkitä suoria kulmia tai suunnata väliseiniä, tulee

luotisäde

9

 suunnata samansuuntaiseksi perusviivaan näh-

den (esim. seinä).

Aseta mittaustyökalu pystyasentoon ja suuntaa se niin, että

luotisäde on suurin piirtein samansuuntainen perusviivan

kanssa.

Tarkkaa kohdistamista varten on luotisäteen ja perusviivan

välinen etäisyys mitattava suoraan mittaustyökalusta laser-

tähtäintaulun

43

 avulla. Mittaa luotisäteen ja perusviivan väli-

nen etäisyys uudelleen mahdollisimman kaukana mittaustyö-

kalusta. Säädä luotisäde niin, että sen etäisyys perusviivasta

on sama kuin suoraan mittaustyökalusta mitattaessa.

Muuttuva lasersäde

6

 osoittaa suoran kulman luotisäteeseen

9

 nähden.

Pystysuorien tasojen näyttö (katso kuva E)

Pystysuuntien tai pystysuoran pinnan osoittamiseksi asete-

taan mittaustyökalu pystyasentoon. Jos pystysuoran tason

tulee olla suorassa kulmassa vertailulinjaan (esim. seinään)

nähden, tulee luotisäde

9

 suunnata tähän vertailulinjaan.

Muuttuva lasersäde

6

 osoittaa pystysuoran suunnan.

Pyörintätason kiertäminen pystyasennossa

(katso kuva F)

Suuntaa pystysuora laserlinja tai pyörintätaso seinässä ole-

vaan vertailupisteeseen asettamalla mittaustyökalu pysty-

asentoon ja suuntaamalla laserlinja tai pyörintätaso karkeasti

vertailupisteeseen. Suuntaa tarkasti vertailupisteeseen pai-

namalla näppäintä

28

 (kierto oikealle) tai näppäintä

29

 (kier-

to vasemmalle).

Työskentely ilman laservastaanotinta (katso kuva G)

Suotuisissa valaistusolosuhteissa (pimeä ympäristö) ja lyhyellä

matkalla voit työskennellä ilman laservastaanotinta. Jotta laser-

säde näkyisi paremmin tulee valita joko vakioviivaköyttö tai pis-

tekäyttö, jolloin kierrät pyörivän pään

10

 käsin kohteeseen.

Työskentely laservastaanottimella (katso kuva H)

Epäsuotuisissa valaistusolosuhteissa (valoisa ympäristö, suo-

ra auringonpaiste) sekä suurilla etäisyyksillä kannattaa käyt-

tää laservastaanotinta lasersäteen paremman löytämisen ta-

kia. Valitse pyörintäkäyttö suurimmalla pyörintänopeudella,

kun käytät laservastaanotinta.

OBJ_BUCH-757-007.book  Page 118  Tuesday, June 21, 2011  10:16 AM

 Suomi |

119

Bosch Power Tools

1 619 929 J21 | (21.6.11)

Mittaus suurilla etäisyyksillä (katso kuva I)

Kun mitataan suurilla etäisyyksillä, tulee käyttää laservastaan-

otinta lasersäteen löytämiseksi. Häiriövaikutusten pienentä-

miseksi, tulisi mittaustyökalun aina sijaita työpinnan keskellä

ja jalustalla.

Työskentely ulkona (katso kuva J)

Ulkona työskenneltäessä tulisi aina käyttää laservastaanotinta.

Asenna mittaustyökalu jalustaan

37

, jos työskentelet epäva-

kaalla pohjalla. Aktivoi tärähdysvaroitustoiminto, alustan liik-

keiden tai mittaustyökalun tärähtelyiden aiheuttamien mitta-

usvirheiden välttämiseksi.

Katsaus laitteen näyttöihin

Hoito ja huolto

Huolto ja puhdistus

Pidä aina pyörivä laser, latauslaite ja kaukosäädin puhtaina.

Älä upota pyörivää laseria, latauslaitetta tai kaukosäädintä ve-

teen tai muihin nesteisiin.

Pyyhi pois lika kostealla pehmeällä rievulla. Älä käytä puhdis-

tusaineita tai liuottimia.

Puhdista eritysesti pyörivän laserin ulostuloaukossa olevat

pinnat säännöllisesti ja varo nukkaa.

Jos pyörivässä laserissa, latauslaitteessa tai kaukosäätimes-

sä huolellisesta valmistuksesta ja koestusmenettelystä huoli-

matta esiintyy vikaa, tulee korjaus antaa Bosch sopimushuol-

lon tehtäväksi. Älä koskaan itse avaa pyörivää laseria,

latauslaitetta tai laservastaanotinta.

Ilmoita ehdottomasti kaikissa kyselyissä ja varaosatilauksissa

10-numeroinen tuotenumero, joka löytyy pyörivän laserin,

latauslaitteen ja kaukosäätimen tyyppikilvestä.

Huolto ja asiakasneuvonta

Huolto vastaa tuotteesi korjausta ja huoltoa sekä varaosia

koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja vara-

osista löydät myös osoitteesta:

www.bosch-pt.com

Bosch-asiakasneuvonta auttaa mielellään sinua tuotteiden ja

lisätarvikkeiden ostoa, käyttöä ja säätöä koskevissa kysymyk-

sissä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Puh.: 0800 98044

Faksi: +358 102 961 838

www.bosch.fi

Hävitys

Pyörivä laser, latauslaite, kaukosäädin, akut, lisätar-

vikkeet ja pakkaukset tulee toimittaa ympäristöystä-

välliseen uusiokäyttöön.

Älä heitä pyörivää laseria, latauslaitetta, kaukosäädintä tai ak-

kuja/paristoja talousjätteisiin!

Vain EU-maita varten:

Eurooppalaisen direktiivin 2002/96/EY

mukaan käyttökelvottomat sähkölaitteet ja

eurooppalaisen direktiivin 2006/66/EY

mukaan vialliset tai loppuun käytetyt

akut/paristot täytyy kerätä erikseen ja toi-

mittaa ympäristöystävälliseen kierrätyk-

seen.

Laser

säde

Laser

in

pyörintä* vihreä punainen vihreä punainen

Mittaustyökalun käynnistys (1 s itsetesti)

z

z

z

Vaaitus tai jälkivaaitus

2x/s



2x/s

Mittaustyökalu on vaaitettu/käyttövalmis

z

z

z

Automaattisen vaaitusalueen ylitys

2x/s



z

Tärähdysvaroitin on aktivoitu

z

Tärähdysvaroitin on lauennut

2x/s



2x/s

Akun jännite riittää

≤

2 h käyttöön

2x/s

Paristot/akut tyhjät.





z

* viiva- ja pyörintäkäytössä

2x/s

z



Vilkkumistaajuus (kaksi kertaa sekunnissa)

Jatkuva käyttö

Toiminto pysäytetty

OBJ_BUCH-757-007.book  Page 119  Tuesday, June 21, 2011  10:16 AM
