Инструкция к Whirlpool AKR 666 IX
5019 318 33160
AKR 631-666-812-966
AKR 943-948-952-995-996
KARTA INSTALACYJNA
Minimalna odległość od palników: 50 cm (od palników elektrycznych), 70 cm (od palników
gazowych, olejowych lub węglowych. Jeżeli w instrukcjach instalacji kuchenki gazowej
przewidziana została większa odległość w stosunku do odległości tutaj wskazanej, należy
ją zastosować. Podczas montażu należy przestrzegać kolejności numeracji (1
Ö
2
Ö
3
Ö
.....).
Nie podłączać urządzenia do zasilania, zanim nie zostanie zakończony całkowicie jego
montaż. Uwaga! Rura odprowadzająca dym i parę oraz kolanka nie są dostarczane i należy
je zakupić oddzielnie.
POPIS INSTALACE
Minimální vzdálenost od sporáků: 50 cm (elektrické sporáky), 70 cm (sporáky na plyn, naftu
nebo uhlí). Jestliže je v pokynech k instalaci plynového spotřebiče určena větší vzdálenost,
než je uvedená vzdálenost, je nutné ji dodržet. Při montáži sledujte číslování (1
Ö
2
Ö
3
Ö
.....).
Spotřebič připojte k elektrické síti až po úplném dokončení instalace. Pozor! Nasávací
trubka a pásky k upevnění nejsou součástí vybavení, musíte je zakoupit.
INŠTALAČNÁ SCHÉMA
Minimálna vzdialenost' od sporáka: 50 cm (elektrické sporáky), 70 cm (plynové sporáky,
sporáky na naftu alebo uhlie. Ak pokyny na inštaláciu plynovej varnej dosky určujú väčšiu
vzdialenost' ako je špecifikovaná, dodržiavajte ich. Pri montáži postupujte podľa číslic
(1
Ö
2
Ö
3
Ö
.....). Spotrebič nezapájajte do siete, kým nie je inštalácia úplne ukončená.
Upozornenie! Rúra na odvádzanie dymov a upevňovacie svorky sa nedodávajú, musíte ich
kúpit' samostatne.
ÜZEMBE HELYEZÉSI ÚTMUTATÓ
A tűzhelytől való minimális távolság: 50 cm (elektromos tűzhely), 70 cm (gáz-, olaj- vagy
széntüzelésű tűzhely). Amennyiben a gáztűzhely üzembe helyezési útmutatója nagyobb
távolságot ír elő, úgy azt kell betartani. A felszereléshez kövesse a számozást
(1
Ö
2
Ö
3
Ö
.....). A készüléket csak akkor szabad áram alá helyezni, ha a beüzemelés már
megtörtént. Figyelem! Az elvezető cső és a rögzítőpántok nem tartozékok, így azokat külön
meg kell vásárolni.
PL
CZ
SK
H
31833160.fm Page 1 Friday, April 1, 2005 6:48 PM
5019 318 33160
AKR 631-666-812-966 AKR 943-948-952-995-996
СХЕМА УСТАНОВКИ
Минимальное расстояние до конфорок: 50 см (электрические конфорки), 70 см
(газовые, керосиновые или угольные конфорки). Если инструкцией по установке
газовой плиты предусмотрено большее расстояние, то данное указание должно
быть выполнено. Последовательность действий при монтаже должна
соответствовать нумерации (1
Ö
2
Ö
3
Ö
.....). Не подключайте прибор к сети до
тех пор, пока его установка не будет полностью закончена. Внимание!
Выпускная труба и крепежные хомуты не входят в комплект поставки и
приобретаются отдельно.
КАРТА ЗА ИНСТАЛИРАНЕ
Минимално разстояние от печки: 50 см (електрически печки), 70 см (печки с газ,
нафта или въглища). Ако в инструкциите на устройството за готвене на газ е
указано по>голямо разстояние за тази спецификация, трябва да се изпълнява
това разстояние. За монтаж следвайте номерацията (1
Ö
2
Ö
3
Ö
.....). Не
включвайте захранването на уреда, докато инсталирането не е завършено
докрай. Внимание! Тръбата за отвеждане не е предоставена и трябва да се
закупи отделно.
FIȘA DE INSTALARE
Distanţa minimă de la arzătoare: 50 cm (arzătoare electrice), 70 cm (arzătoare pe bază de
gaze, petrol sau cărbune). Dacă instrucţiunile de instalare ale mașinii de gătit cu gaz
specifică o distanţă mai mare decât cea indicată, trebuie să ţineţi cont de ea. Pentru montaj
urmaţi numerotarea (1
Ö
2
Ö
3
Ö
.....). Nu branșaţi aparatul la curent până când nu terminaţi
definitiv operaţia de instalare. Atenţie! Tubul de evacuare și manșoanele de fixare nu fac
parte din dotare și trebuie să fie cumpărate separat.
INSTALLATION DATA SHEET
Minimum height above cooker: 50 cm (electric cookers), 70 cm (gas, gas oil or coal
cookers). If the installation instructions for a gas cooker specify a greater distance,
then this distance must be observed. To install, follow steps (1
Ö
2
Ö
3
Ö
.....). Do not
connect the hood to the electrical power supply until installation is completed.
Warning! The exhaust pipe and clamps are not supplied and must be bought
separately.
RUS
BG
RO
GB
31833160.fm Page 2 Friday, April 1, 2005 6:48 PM
5019 318 33160
AKR 631-666-812-966 AKR 943-948-952-995-996
a
a
a
31833160.fm Page 3 Friday, April 1, 2005 6:48 PM
5019 318 33160
AKR 631-666-812-966 AKR 943-948-952-995-996
31833160.fm Page 4 Friday, April 1, 2005 6:48 PM
5019 318 33160
AKR 631-666-812-966 AKR 943-948-952-995-996
Wyjąć panel zasysający (jeżeli jest w wyposażeniu) oraz filtr (filtry) tłuszczu.
Wstępny montaż wyciągu pary w zespole silnika (jeśli jest w wyposażeniu): (a.) włożyć wyciąg pary w szyny
zespołu silnika (jeżeli szyny zostały wcześniej zamocowane, zdjąć dwie śruby wyciągu pary, które blokują ruch),
(b.) wykonać połączenia panelu kontrolnego oraz lamp, (c.) przymocować za pomocą 14 śrub (maksymalnie).
1.
Narysować na ścianie linię sięgającą sufitu i odpowiadającą linii osi środka.
2.
Przyłożyć szablon wierceń do ściany: pionowa linia osi na szablonie wierceń powinna odpowiadać linii osi
narysowanej na murze, ponadto, dolna krawędź szablonu wierceń powinna odpowiadać dolnej krawędzi
okapu.
3.
Przyłożyć skrzynię wsporczą do szablonu wierceń w taki sposób, aby odpowiadała ona narysowanemu
prostokątowi, zaznaczyć dwa zewnętrzne otwory i wywiercić, zdjąć szablon wierceń, włożyć do ściany dwa
kołki i przykręcić skrzynię wsporczą okapu za pomocą 2 śrub 5x45 mm.
4.
Zawiesić okap na wsporniku, wyregulować odległość (5.) i ustawienie okapu w linii poziomej (6.).
5.
Od wewnątrz okapu zaznaczyć 2 otwory do ostatecznego montażu.
6.
Zdjąć okap ze wspornika, wywiercić otwory (9. -
Ø
8 mm - patrz czynność nr 7.), włożyć do otworów dwa kołki
rozporowe (10.).
7.
Przyłożyć podporę przewodów kominowych G do ściany dochodzącej do sufitu, (mały otwór na wsporniku
powinien pokrywać się z wcześniej narysowaną na ścianie linią - czynność 1.), zamocować za pomocą
2 kołków (
Ø
8 mm) i 2 śrub (12.).
8.
Nałożyć okap na wspornik wewnętrzny. (14.) Przymocować ostatecznie okap do ściany 2 śrubami 5x45 mm
(TA OPERACJA JEST KONIECZNA) i zamknąć otwory za pomocą 2 korków (jeżeli są to otwory zewnętrzne
i widoczne).
9.
Wykonać połączenie przewodu odprowadzającego dym do pierścienia łączącego B, przewód powinien być
skierowany na zewnątrz (w wersji zasysającej) lub w kierunku deflektora (wersja z filtrem). Deflektor F należy
przymocować do wspornika kominów G za pomocą 4 śrub (2 śruby w przypadku modelu o szerokości
120 cm), jeśli nie jest zamontowany, pierścień łączący należy umocować bagnetowo (zaczep bagnetowy) na
deflektorze F za pomocą 1 śruby.
10.
Wykonać podłączenie elektryczne.
11.
Przymocować górną część przewodów kominowych za pomocą 2 śrub (17a) do wspornika G (17b).
12.
Nasunąć dolną część przewodu kominowego, zakrywając całkowicie zespół zasysający i wprowadzić go do
specjalnego gniazda na okapie.
13.
(Tylko dla modelu o szerokości 120 cm) umocować dolną część komina do okapu za pomocą 2 śrub.
Ponownie zainstalować filtr (filtry) tłuszczu oraz panel zasysający (jeśli jest w wyposażeniu), sprawdzić czy okap
działa poprawnie.
Uwaga! Tylko dla modelu AKR 996: wybrać powierzchnię roboczą i ustawić ręcznie czujniki. W tym celu
przeczytać paragraf na następnej stronie “Ważne - pierwszy montaż”.
6

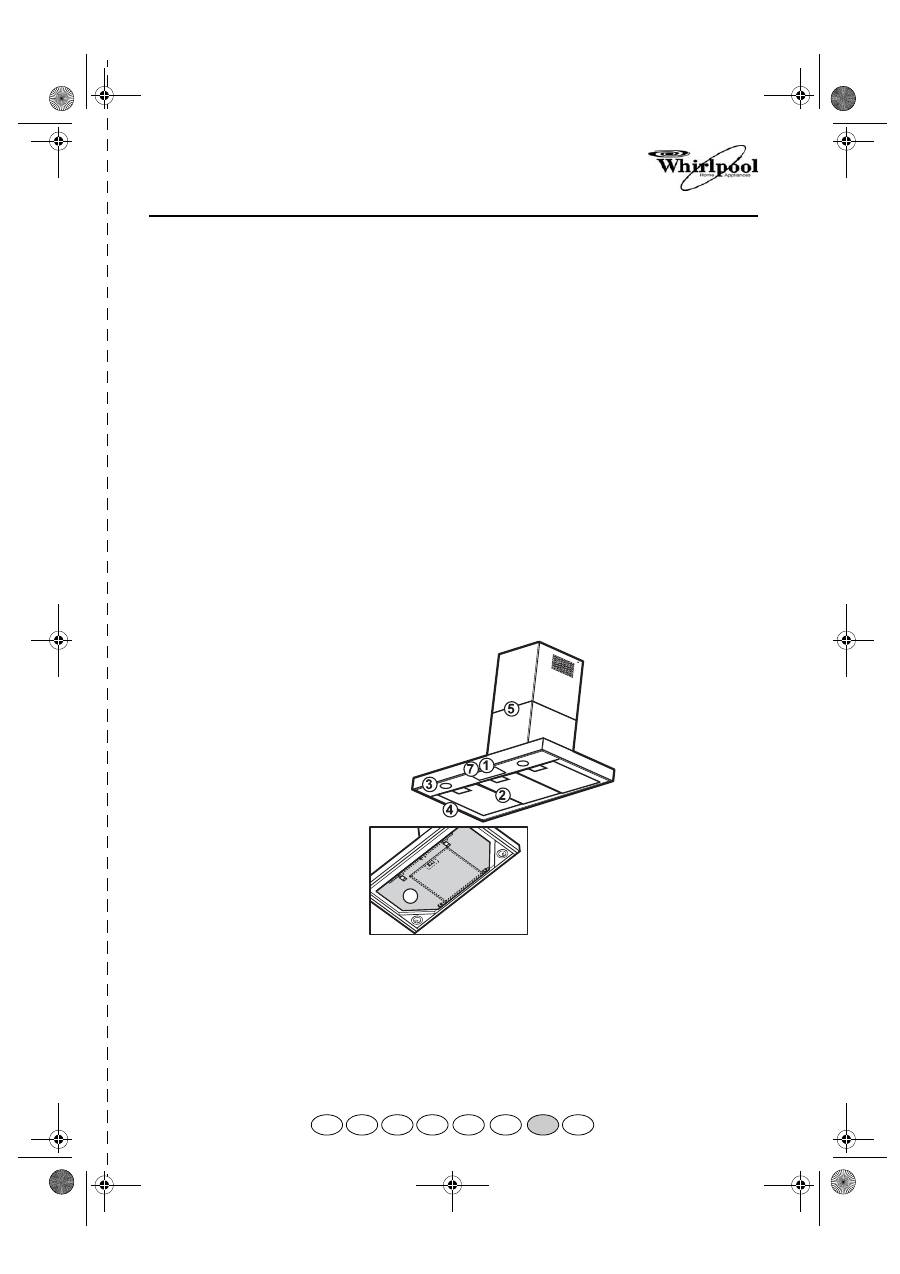

1.
Panel sterowania.
2.
Filtr tłuszczu.
3.
Żarówki halogenowe.
4.
Wyciąg pary.
5.
Komin teleskopowy.
6.
Panel zasysania (w
zależności od modelu) i
uchwyt zwalniający (f3).
7.
Czujniki (tylko w niektórych
modelach).
INSTALACJA - INSTRUKCJE MONTAŻU
RO
SK
H
RUS BG
CZ
PL
GB
31833160.fm Page 5 Friday, April 1, 2005 6:48 PM
5019 318 33160
AKR 631-666-812-966 AKR 943-948-952-995-996
Panel sterowania analogowy
Oświetlenie
: aby załączyć, przesunąć klawisz w prawą stronę lub nacisnąć przycisk.
Moc/prędkość zasysania
: w celu zwiększenia mocy/prędkości (lub otwarcia zaworu elektrycznego przesunąć
klawisz w prawą stronę lub nacisnąć kolejny przycisk
.
Cyfrowy panel sterowania z czujnikami
Okap wyposażony został w zespół czujników, które umożliwiają zastosowanie okapu w dwóch trybach:
Tryb
automatyczy i Tryb ręczny.
Tryb automatyczny: okap uruchomiony zostaje automatycznie, w zależności od temperatury (i ciepła) otoczenia i w
zależności od jej zmiany, odnotowanej przez czujniki, w które okap został wyposażony. Patrz opis Przycisku nr 3.
Tryb ręczny: okap uruchamiany jest przez użytkownika.
Opis przycisków
1.
Przycisk OFF/Stand by:
Gdy okap jest w pozycji OFF, wszystkie funkcje pozostają wyłączone (żadna kontrolka nie świeci się).
W funkcji stand-by, okap gotowy jest do działania w “
Trybie ręcznym”, a kontrolka C załącza się.
2.
Przycisk ON/OFF oświetlenie: zawsze załączony, także kiedy okap jest w funkcji OFF.
3.
Przycisk ON/OFF “
Tryb automatyczny”: aby aktywować ten tryb, nacisnąć odpowiedni przycisk (kontrolki C i E
świecą się), okap zostaje automatycznie uruchomiony i wybrana zostaje właściwa siła zasysania, w zależności
od temperatury (i ciepła) otoczenia oraz jej zmiany, odnotowanej przez czujniki, w które okap jest wyposażony.
Aby wrócić do
“Trybu ręcznego”ponownie nacisnąć przycisk: kontrolka E wyłączy się, włączona pozostanie
kontrolka C (stand by). Po zakończeniu gotowania okap działa jeszcze przez kilka minut, można go jednak
wyłączyć za pomocą przycisków 3 lub 1. Po upływie kilku minut od zatrzymania silnika, tryb automatyczny
wyłącza się (kontrolka E świeci się). Tryb automatyczny musi zostać uruchomiony przed każdym użyciem
okapu.
4.
Przycisk ON/OFF kontroli mocy intensywnego zasysania w “
Trybie ręcznym” (kontrolka D świeci się): po
uruchomieniu trwa 5 minut, po czym okap wraca do wcześniej ustawionej mocy zasysania.
5.-6.
Przyciski kontroli siły zasysania 1 - 2 - 3 w “
Trybie ręcznym”.
Opis kontrolek
A.
Kontrolka wskaźnika
zużycia filtra węglowego: gdy zaświeci się, wskazuje na konieczność oczyszczenia lub
wymiany filtra węglowego.
Uwaga! Aby funkcja ta działała, musi zostać wcześniej ustawiona: w tym celu nacisnąć jednocześnie przyciski 4 i 5
- najpiew włączy się kontrolka B, a następnie A, potwierdzając aktywowanie wskaźnika zużycia filtra węglowego.
B.
Kontrolka wskaźnika zużycia filtra tłuszczu: gdy zaświeci się, wskazuje na konieczność oczyszczenia filtra tłuszczu.
C.
Kontrolka “Stand by “.
D.
Kontrolka działania wskaźnika intensywnych prędkości.
E.
Kontrolka działania okapu w “Trybie automatycznym”.
F.
Kontrolka mocy zasysania (prędkość) 1.
G.
Kontrolka mocy zasysania (prędkość) 2.
H.
Kontrolka mocy zasysania (prędkość) 3.
Resetowanie wskaźników filtrów:
Po oczyszczeniu lub wymianie filtrów i ustawieniu okapu w funkcji
Stand by naciskać Przycisk 1 przez ponad 3 sekundy.
Funkcja Bezpieczeństwa: aktywuje się JEDYNIE gdy okap jest w funkcji stand-by, w warunkach SILNEGO i
NAGŁEGO wzrostu temperatury uruchamia “
Tryb automatyczny” i, jeśli to konieczne, wybiera odpowiednią moc
zasysania.
Ważne - podczas pierwszego montażu:
Wybrać typ powierzchni roboczej: aby zapewnić odpowiedni “odczyt” czujników, należy je wyregulować zależnie od
typu powierzchni roboczej w następujący sposób: podczas gdy okap pozostaje w funkcji OFF, naciskać jednocześnie
przyciski 3 i 4 do chwili, gdy zaświeci się kontrolka F w przypadku kuchni gazowej, kontrolka G dla kuchenek
indukcyjnych lub kontrolka H w przypadku kuchenek elektrycznych.
Ustawienie automatyczne i ręczne czujników: okap automatycznie “reguluje” działanie czujników, lecz w
szczególnych warunkach (na przykład: przerwa w dopływie prądu lub pierwszy montaż) możliwe jest ręczne dokonanie
regulacji; gdy okap znajduje sią w funkcji OFF, naciskać jednocześnie przez ponad 3 sekundy przyciski 5 i 6, można
również poczekać, aż okap samoczynnie przeprowadzi regulację.
KARTA URZĄDZENIA
RO
SK
H
RUS BG
CZ
PL
GB
31833160.fm Page 6 Friday, April 1, 2005 6:48 PM
5019 318 33160
AKR 631-666-812-966 AKR 943-948-952-995-996
Konserwacja
Pamiętać o każdorazowym odłączeniu zasilania.
Myć filtr tłuszczu oraz filtr węglowy raz w miesiącu w
zmywarce do naczyń w najwyższej temperaturze,
stosując proszek do mycia naczyń w zmywarce.
Zalecamy mycie filtra bez innych naczyń.
Aby filtr węglowy po zakończeniu mycia mógł zostać
ponownie użyty, należy go wcześniej osuszyć w piecu
w temperaturze 100° C przez 10 minut. Filtr węglowy
należy wymieniać co najmniej raz na 3 lata.

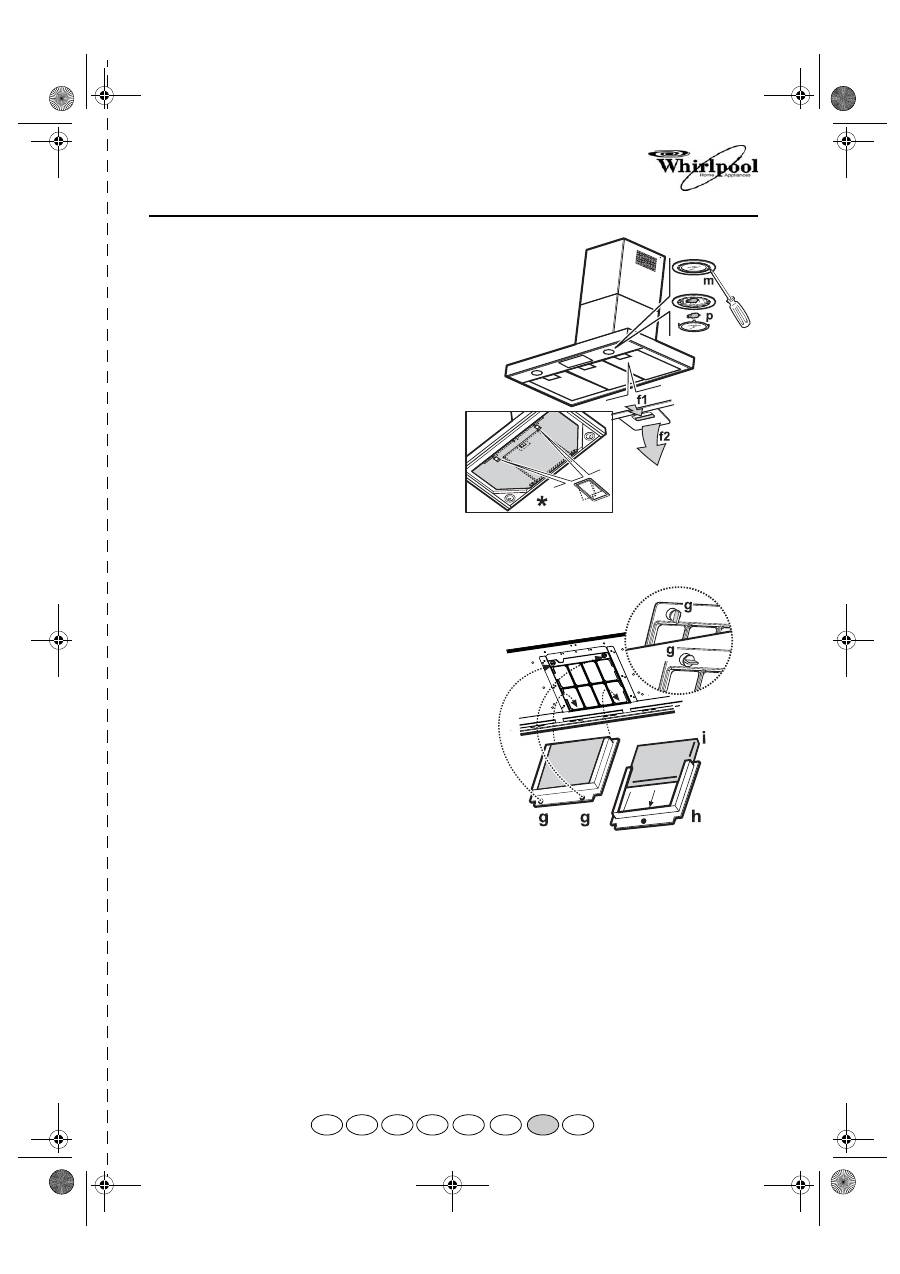

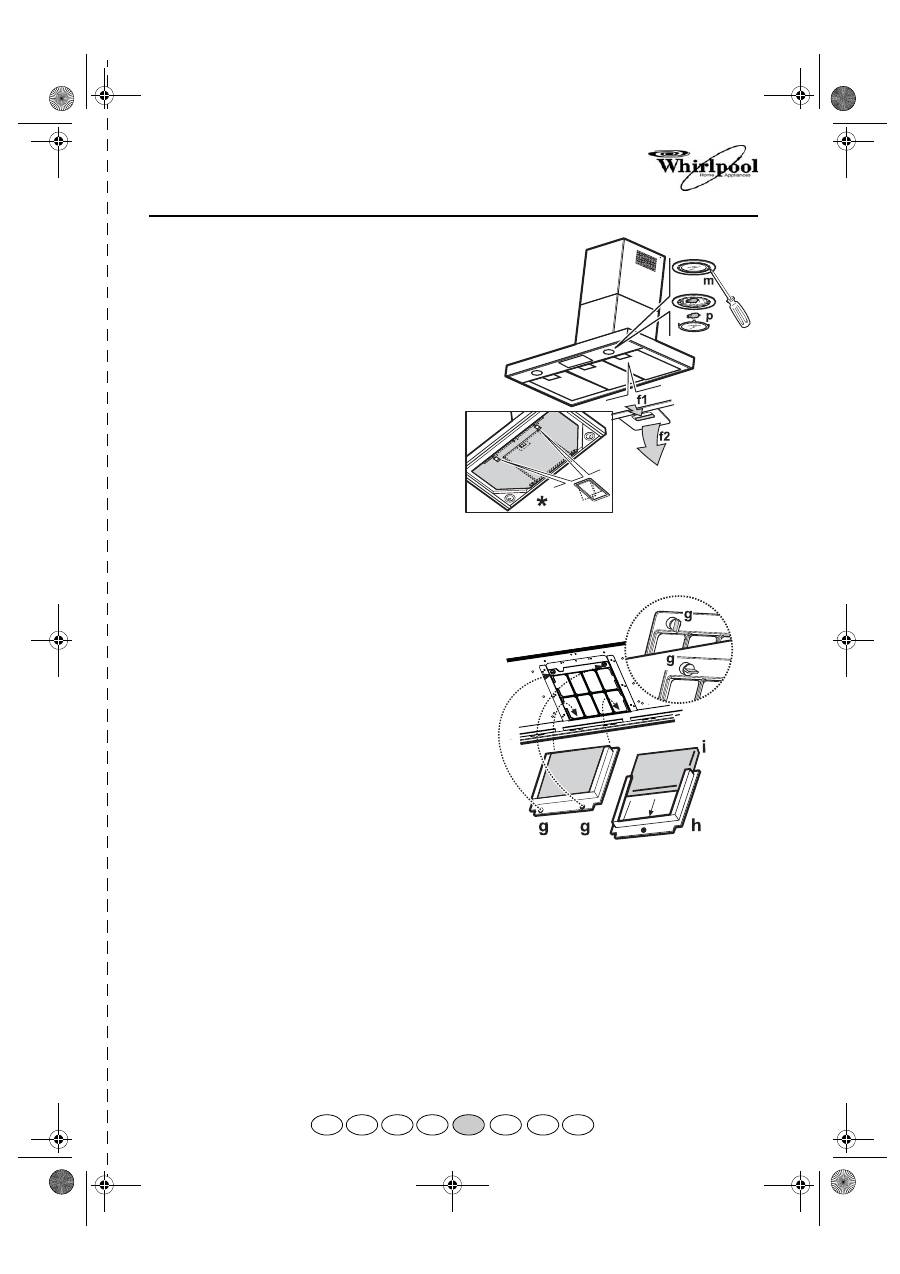

Wyjąć filtry przeciwtłuszczowe - Rys. 1
: aby je
wyjąć, należy obrócić w dół rączkę zwalniającą (f1), a
następnie wyjąć filtr (f2).
Czyścić panel zasysający
(jeśli jest w wyposażeniu) z taką samą
częstotliwością jak filtr tłuszczu
, do mycia stosować
ścierkę oraz środek czyszczący o małym stopniu
koncentracji.
Nie stosować środków ściernych.
Czyścić często szybkę czujnika.
Wymiana lamp
1.
Za pomocą płaskiego śrubokręta lub innego
narzędzia podważyć (m-Rys. 1) i wyjąć klosz
lampy (p-Rys. 1).
2.
Wymienić uszkodzoną lampę.
Stosować tylko lampy halogenowe o maksymalnej
mocy 20 W, uważając, by nie dotykać ich palcami.
3.
Założyć klosz lampy (mocowanie zatrzaskowe).
Montaż filtra z węgla aktywnego:
1.
Wyjąć filtr przeciwtłuszczowy (f1/f2 - Rys. 1).
2.
Wyjąć ramę utrzymującą filtr, przekręcając pokrętła
o 90° (g - Rys. 2).
3.
Zamontować filtr węglowy (h - Rys. 2) wewnątrz
ramy (i - Rys. 2).
Aby ponownie zamontować ramę oraz filtr tłuszczu,
postępować w odwrotnej kolejności.
RYS. 2
f3
* Tylko w niektórych modelach
RYS. 1
RO
SK
H
RUS BG
CZ
PL
GB
31833160.fm Page 7 Friday, April 1, 2005 6:48 PM
5019 318 33160
AKR 631-666-812-966 AKR 943-948-952-995-996
Pokud je model vybaven obvodovým nasávacím panelem a tukovým filtrem/-y, odstraňte je.
Předběžná montáž sběračů páry k jednotce motoru (jsou-li u modelu): (a.) sběrače páry nasuňte na kolejnice
jednotky motoru (jestliže jsou namontované dva šrouby, které blokují běh, uvolněte je), (b.) připojte ovládací panel
a osvětlení, (c. připevněte je 14 šrouby (max.)).
1.
Tužkou nakreslete na stěně čáru až ke stropu odpovídající středové čáře.
2.
Na stěnu přiložte děrovací schéma: svislá středová čára vytištěná na děrovacím schématu musí odpovídat
středové čáře nakreslené na zdi a dolní okraj děrovacího schématu musí odpovídat dolnímu okraji digestoře.
3.
Podpůrnou konzolu položte na děrovací schéma tak, aby odpovídalo vyčárkovanému obdélníku, vyznačte dva
vnější otvory a vyvrtejte je, děrovací schéma sejměte, do vyvrtaných otvorů vložte 2 hmoždinky a podpůrnou
konzolu digestoře upevněte 2 šrouby 5x45 mm.
4.
Digestoř zavěste na konzolu, seřiďte vzdálenost (5.) a vodorovný sklon (6.) digestoře.
5.
Zevnitř digestoře vyznačte tužkou 2 otvory ke konečnému upevnění digestoře.
6.
Digestoř opět sejměte z držáku, vyvrtejte (9. -
Ø
8 mm), viz postup 7.), zasuňte 2 hmoždinky (10.).
7.
Na stěnu přiléhající ke stropu položte podpůrnou konzolu komína G, (malá dírka na konzole musí odpovídat
čáře vyznačené předtím na stěně - postup 1.), upevněte 2 hmoždinkami (
Ø
8 mm) a 2 šrouby (12.).
8.
Digestoř zavěste na dolní držák. (14.) Digestoř pak připevněte ke stěně pomocí 2 šroubů 5x45 mm
(NAPROSTO NEZBYTNÉ), otvory uzavřete krytkami (pokud jsou vnější a viditelné).
9.
Spojte trubku s odvodem par ke spojovacímu kroužku B, trubka směřuje ven (nasávací provedení), nebo
směrem ke klapce (filtrační provedení). Klapka F se připojí k podpůrné konzole komína G 4 šrouby (2 šrouby
u modelu širokého 120 cm), pokud je demontovaná, připevněte spojovací kroužek (bajonetový spoj) ke
klapce F 1 šroubem.
10.
Proveďte elektrické připojení.
11.
Nasaďte komíny a připevněte je nahoře 2 šrouby (17a) k držáku komína G (17b ).
12.
Nechte sklouznout dolní část komína tak, aby úplně zakryla nasávací jednotku a zapadla do příslušného místa
nad digestoří.
13.
(pouze model široký 120 cm) - připevněte dolní průřez komína k digestoři 2 šrouby.
Tukový filtr nebo filtry a obvodový nasávací panel (pokud je u modelu) vrat'te zpět a zkontrolujte dokonalý chod
digestoře.
Upozornění! Pouze pro model AKR 996: zvolte varnou desku a proveďte ruční kalibraci čidel. Přečtěte si
odstavec na následující straně "Důležité upozornění - při první instalaci".
6
1.
Ovládací panel.
2.
Tukový filtr.
3.
Halogenové žárovky.
4.
Sběrače páry.
5.
Teleskopický komín.
6.
Obvodový nasávací panel
(je-li u modelu) a
uvolňovací držadlo (f3).
7.
Čidla (pouze u některých
modelů).
INSTALACE - NÁVOD K MONTÁŽI
RO
SK
H
RUS BG
CZ
PL
GB
31833160.fm Page 8 Friday, April 1, 2005 6:48 PM
5019 318 33160
AKR 631-666-812-966 AKR 943-948-952-995-996
Analogový ovládací panel
Osvětlení
: zapíná se posunutím tlačítka doprava, nebo stisknutím tlačítka.
Výkon/rychlost nasávání
: posuňte tlačítkem doprava, nebo stiskněte další tlačítko ke zvýšení výkonu/rychlosti
(nebo k otevření elektrického ventilu
).
Digitální ovládací panel s čidly
Tato digestoř je vybavena skupinou čidel, která umožňují použít digestoř ve dvou režimech:
Automatický režim a Ruční
režim.
Automatický režim: digestoř se zapíná automaticky podle teploty (a tepla) okolního prostředí a zjištěním její změny
pomocí čidel digestoře. Viz popis funkce tlačítka 3.
Ruční režim: digestoř se zapíná podle přání uživatele.
Popis tlačítek
1.
Tlačítko OFF/Stand by:
Pokud je digestoř v OFF, jsou všechny ovladače vypnuté (všechny kontrolky jsou zhasnuté).
V klidovém stavu stand-by je digestoř připravena k provozu v "
Ručním režimu", rozsvítí se kontrolka LED C.
2.
Tlačítko ON/OFF osvětlení: funguje stále, i když je digestoř vypnutá (OFF).
3.
Tlačítko ON/OFF "
Automatický režim": stiskněte k zapnutí tohoto režimu (LED C a E svítí), digestoř se zapne
automaticky volbou vhodného nasávacího výkonu na základě teploty (a tepla) okolního prostředí a zjištěním její
změny pomocí čidel digestoře. Stiskněte ještě jednou k návratu do
"Ručního režimu": A kontrolka LED E zhasne,
LED C stále svítí (klidový stav). Po skončení vaření funguje digestoř ještě několik minut, můžete ji ale vypnout
tlačítkem 3 nebo 1. Za několik minut po vypnutí motoru funkce se automatická funkce (LED E svítí) vypne.
Chcete-li použít digestoř v automatickém režimu, zapne se při každém začátku vaření.
4.
Tlačítko ON/OFF k ovládání výkonu intenzivního nasávání v "
Ručním režimu" (rozsvítí se LED D): po zvolení
funguje 5 minut a pak se digestoř vrátí k předem nastavenému výkonu nasávání.
5.-6.
Tlačítka k ovládání výkonu nasávání 1 - 2 - 3 v "
Ručním režimu".
Popis kontrolek LED
A.
Kontrolka LED
nasycení uhlíkového filtru: rozsvícení signalizuje nutnost vyčištění/výměny uhlíkového filtru.
Upozornění - tento ukazatel je nutné nastavit: stiskněte současně tlačítka 4 a 5 - rozsvítí se nejprve kontrolka LED
B, pak kontrolka LED A k signalizaci zapnutí ukazatele nasycení uhlíkového filtru.
B.
Kontrolka Led nasycení tukového filtru: rozsvícení znamená nutnost vyčištění tukového filtru.
C.
Kontrolka Led "Stand by".
D.
Kontrolka Led zapnutí intenzivních rychlostí.
E.
Kontrolka Led provozu digestoře v "Automatickém režimu".
F.
Kontrolka Led provozu v nasávacím výkonu (rychlosti) 1.
G.
Kontrolka Led provozu v nasávacím výkonu (rychlosti) 2.
H.
Kontrolka Led provozu v nasávacím výkonu (rychlosti) 3.
Reset ukazatelů filtrů:
Po vyčištění nebo výměně filtrů u digestoře ve stavu
Stand by stiskněte tlačítko 1 na více než 3 vteřiny.
Bezpečnostní funkce: zapíná se POUZE u digestoře v klidovém stavu, za podmínky VELMI VÝRAZNÉHO A
NÁHLÉHO zvýšení teploty zjištěné čidly, nastaví "
Automatický režim" a je-li to nutné, zvolí vhodný výkon nasávání.
Důležité upozornění - při první instalaci:
Volba typu varné desky: k zajištění dobré funkce čidel se čidla kalibrují na základě typu varné desky takto: s vypnutou
digestoří stiskněte současně tlačítka 3 a 4, až se rozsvítí LED F u plynových varných desek, LED G u indukčních desek
nebo LED H u elektrických varných desek.
Automatická a ruční kalibrace čidel: digestoř provede kalibraci čidel automaticky, ale ve zvláštní situaci (např.
dlouhodobý výpadek proudu nebo při první instalaci) je možné kalibraci provést u vypnuté digestoře ručně současným
stisknutím tlačítek 5 a 6 na více než 3 vteřiny, nebo můžete počkat, až digestoř provede kalibraci sama.
POPIS VÝROBKU
RO
SK
H
RUS BG
CZ
PL
GB
31833160.fm Page 9 Friday, April 1, 2005 6:48 PM
5019 318 33160
AKR 631-666-812-966 AKR 943-948-952-995-996
Údržba
Digestoř VŽDY odpojte od elektrické sítě.
Tukový filtr
a uhlíkový filtr umyjte jednou za měsíc v
myčce při vyšší teplotě běžným mycím prostředkem
pro myčky. Doporučujeme mýt v myčce pouze filtr bez
dalšího nádobí.
Po umytí musíte uhlíkový filtr usušit v troubě při
100° C po dobu 10 minut, aby došlo k jeho opětovné
aktivaci. Uhlíkový filtr vyměňujte každé 3 roky.
Vyjměte tukové filtry - Obr. 1:
zatáhněte za
uvolňovací pružinu filtru směrem dozadu (f1 ), a pak filtr
vytáhněte směrem dolů (f2 ).
Obvodový nasávací panel
(je-li u modelu) čistěte stejně často jako tukový filtr,
použijte hadřík a tekutý čisticí prostředek slabší
koncentrace.
Nikdy nepoužívejte abrazivní prostředky.
Často čistěte i sklíčko čidla.
Výměna žárovek
1.
Použijte malý šroubovák nebo jiný vhodný nástroj
jako páku (m - obr. 1) a osvětlení vyjměte
(p-obr. 1)
.
2.
Poškozenou žárovku vyměňte.
Používejte pouze maximálně 20 W halogenové
žárovky a snažte se jich nedotknout rukama.
3.
Osvětlení opět zavřete ((musí zapadnout).
Nasazení uhlíkového filtru:
1.
Vyjměte tukový filtr (f1/f2 - obr. 1).
2.
Vyjměte rám držáku filtru otočením knoflíků o 90°
(g - obr. 2)
.
3.
Uhlíkový filtr (h - obr. 2) nasaďte dovnitř rámu
držáku filtru (h - obr. 2).
Při opětovné instalaci rámu držáku filtru a tukového
filtru postupujte v opačném pořadí.
Obr. 2
f3
* Pouze u některých modelů
Obr. 1
RO
SK
H
RUS BG
CZ
PL
GB
31833160.fm Page 10 Friday, April 1, 2005 6:48 PM
5019 318 33160
AKR 631-666-812-966 AKR 943-948-952-995-996
Ak je k dispozícii, odmontujte panel obvodového odsávania a tukové filtre.
Montáž klapky na usmerňovanie pár na jednotku motora (ak je k dispozícii): (a.) vsuňte klapku na koľajničky
jednotky motora (ak sú namontované, vyberte dve skrutky z klapky na usmerňovanie pár, ktoré blokujú chod), (b.)
urobte zapojenie ovládacieho panela a žiaroviek, (c.) upevnite 14 skrutkami (max).
1.
Na stene urobte čiaru až po strop, ktorá bude zodpovedat' strednej línii.
2.
Aplikujte schému na urobenie otvorov na stenu: stredná vertikálna čiara vytlačená na schéme otvorov musí
zodpovedat' strednej línii naznačenej na stene, okrem toho spodný okraj schémy otvorov zodpovedá
spodnému okraju odsávača pár.
3.
Oprite podpornú konzolu o schému otvorov tak, aby sa prekrývala s obdĺžnikom naznačeným prerušovanou
čiarou, naznačte dva vonkajšie otvory a vyvŕtajte ich, odstráňte schému otvorov, vsuňte do múra 2 hmoždinky
a upevnite 2 skrutkami 5x45 mm podpornú konzolu odsávača pár.
4.
Zaveste odsávač pár na konzolu, upravte vzdialenost' (5.) a vodorovnú polohu (6.) odsávača pár.
5.
Z vnútra odsávača naznačte 2 otvory na konečné upevnenie odsávača.
6.
Zveste odsávač z konzoly, vyvŕtajte otvory (9. -
Ø
8 mm - pozri úkon 7.), vsuňte do otvorov 2 hmoždinky (10.).
7.
Aplikujte podpornú konzolu komína G na stenu susediacu so stropom (malý otvor na podpore sa musí
prekrývat' s čiarou, ktorú ste predtým naznačili na stene - úkon 1.), upevnite pomocou 2 hmoždiniek (
Ø
8 mm)
a 2 skrutiek (12.).
8.
Zaveste odsávač pár na spodnú konzolu. (14.) Upevnite odsávač do konečnej polohy pomocou 2 skrutiek
5x45 mm (ABSOLÚTNE NEVYHNUTNÉ), otvory zakryte 2 viečkami (ak sú na vonkajšej strane a vidno ich).
9.
Urobte prepojenie rúry na odvod dymov k spojovaciemu krúžku B, rúra má byt' nasmerovaná smerom von (vo
verzii s odvodom pár) alebo smerom k deflektoru (verzia s filtrovaním pár). Deflektor F treba upevnit' k
podpornej konzole komína G pomocou 4 skrutiek (2 skrutkami v prípade modelu s šírkou 120 cm), ak je
odmontovaný, upevnite spojovací krúžok (bajonetové upevnenie) na deflektor F 1 skrutkou.
10.
Urobte elektrické zapojenie.
11.
Aplikujte komíny a upevnite ich hore pomocou 2 skrutiek (17a) na podpornú konzolu komínov G (17b).
12.
Vsuňte spodnú čast' komína tak, aby úplne zakrývala skupinu nasávania, až kým sa nevsunie na svoje miesto
nad odsávačom pár.
13.
(Iba model s šírkou 120 cm) upevnite spodnú čast' komína k odsávaču 2 skrutkami.
Namontujte spät' tukové filtre a, ak je k dispozícii, panel obvodového nasávania, skontrolujte, či odsávač pár
funguje správne.
Upozornenie! Iba pre model AKR 996: urobte nastavenie varnej dosky a manuálnu kalibráciu senzorov. Predtým
si prečítajte príslušný odsek na nasledujúcej strane “Dôležité upozornenie - pri prvej inštalácii”.
6
1.
Ovládací panel.
2.
Tukový filter.
3.
Halogénové žiarovky.
4.
Usmerňovacia mriežka.
5.
Vysúvací komín.
6.
Panel obvodového
nasávania (ak je k dispozícii)
a uvoľňovacia rukovät' (f3).
7.
Senzory (iba na niektorých
modeloch).
INŠTALÁCIA - POKYNY NA MONTÁŽ
RO
SK
H
RUS BG
CZ
PL
GB
31833160.fm Page 11 Friday, April 1, 2005 6:48 PM
5019 318 33160
AKR 631-666-812-966 AKR 943-948-952-995-996
Analogický ovládací panel
Osvetlenie :
posuňte
ovládač
smerom vpravo alebo stlačte tlačidlo, aby ste svetlo zapli.
Výkon/rýchlost' odsávania
: posuňte ovládač smerom vpravo alebo stlačte nasledujúce tlačidlo, aby ste zvýšili
výkon/rýchlost' (alebo aby ste otvorili elektrický ventil
).
Digitálny ovládací panel so senzormi
Tento odsávač pár je vybavený senzormi, ktoré umožňujú používat' odsávač pár v dvoch režimoch:
Automatický režim
a
Manuálny režim.
Automatický režim: odsávač pár sa zapne automaticky, na základe teploty (a tepla) prostredia a podľa jej zmeny, ktorú
zistia senzory, ktorými je odsávač pár vybavený. Pozri popis činnosti Tlačidla 3.
Manuálny režim: odsávač pár sa zapne na základe nastavenia užívateľa.
Popis tlačidiel
1.
Tlačidlo OFF/Stand by:
Keď je odsávač pár v stave OFF, nemožno použit' žiaden ovládací prvok (všetky kontrolky sú zhasnuté).
V stave stand-by je odsávač pár pripravený na činnost' v “
Manuálnom režime”, KONTROLKA C sa rozsvieti.
2.
Tlačidlo ON/OFF osvetlenia: funguje vždy, aj keď je odsávač pár v stave OFF.
3.
Tlačidlo ON/OFF “
Automatického režimu”: stlačte ho, aby ste aktivovali tento režim (KONTROLKA C a E svietia),
odsávač pár sa zapne automaticky, pričom sa nastaví vhodný výkonu odsávania, na základe teploty (a tepla)
prostredia a jej zmeny, ktorú zistia senzory, ktorými je odsávač pár vybavený. Stlačte ešte raz, aby ste sa vrátili
k
“Manuálnemu režimu”: KONTROLKA E zhasne, ostane svietit' KONTROLKA C (stand by). Po ukončení
varenia bude odsávač pár pokračovat' v činnosti ešte počas niekoľkých minút, môžete ho však vypnút' stlačením
tlačidla 3 alebo tlačidla 1. Po niekoľkých minútach od vypnutia motora sa automatická funkcia (KONTROLKA E
zapnutá) vypne. Ak chcete odsávač pár používat' v Automatickom režime, treba režim aktivovat' na začiatku
každého varenia.
4.
Tlačidlo ON/OFF na reguláciu intenzívnej sily odsávania v “
Manuálnom režime” (KONTROLKA D sa rozsvieti):
po nastavení je aktívna 5 minút, potom sa odsávač pár vráti k vopred nastavenej sile odsávania.
5.-6.
Tlačidlá na reguláciu sily odsávania 1 - 2 - 3 v “
Manuálnom režime”.
Popis kontroliek
A.
Kontrolka
zanesenia uhlíkového filtra: keď sa rozsvieti, znamená to, že je potrebné vyčistit' /alebo vymenit' uhlíkový
filter.
Pozor, aby táto funkcia bola aktívna, treba ju nastavit': stlačte súčasne tlačidlá 4 a 5 - rozsvieti sa najprv
KONTROLKA B, potom KONTROLKA A, čo indikuje, že bola aktivovaná funkcia indikácie zanesenia uhlíkového
filtra.
B.
Kontrolka zanesenia tukového filtra: keď sa rozsvieti, znamená to, že je potrebné vyčistit' tukový filter.
C.
Kontrolka “Stand by.
D.
Kontrolka činnosti intenzívneho odsávania.
E.
Kontrolka činnosti odsávača pár v “Automatickom režime”.
F.
Kontrolka činnosti sily odsávania (rýchlosti) 1.
G.
Kontrolka činnosti sily odsávania (rýchlosti) 2.
H.
Kontrolka činnosti sily odsávania (rýchlosti) 3.
Zrušenie nastavenia kontroliek filtrov:
Po čistení alebo výmene filtrov, keď je odsávač pár v stave
Stand by, stlačte tlačidlo 1 na dlhšie ako 3 sekundy.
Bezpečnostná funkcia: aktivuje sa IBA keď je odsávač pár v stave stand-by. Funkcia v podmienkach VEĽMI SILNÉHO
a NÁHLEHO zvýšenia teploty, ktorú zistili senzory, nastaví “
Automatický režim” a, ak je to potrebné, nastaví vhodnú silu
odsávania.
Dôležité upozornenie - pri prvej inštalácii:
Nastavte druh varnej dosky: aby bolo zabezpečené, že senzory budú správne “čítat'” podmienky, treba ich
nakalibrovat' na základe druhu varnej dosky podľa nasledujúceho postupu: s odsávačom pár v stave OFF, stlačte
súčasne tlačidlá 3 a 4, až kým sa nerozsvieti KONTROLKA F pre plynové varné dosky, KONTROLKA G pre indukčné
varné dosky alebo KONTROLKA H pre elektrické varné dosky.
Automatická a manuálna kalibrácia senzorov: odsávač pár automaticky zabezpečí “kalibrovanie” činnosti senzorov,
ale v mimoriadnych podmienkach (napr.: dlhodobý výpadok dodávky elektriny alebo pred inštaláciou) musí byt'
kalibrácia vykonaná manuálne, s odsávačom pár v stave OFF, súčasným stlačením tlačidiel 5 a 6 na dlhšie ako 3
sekundy, ináč možno počkat', aby odsávač pár vykonal kalibráciu samostatne.
LIST POPISU SPOTREBIČA
RO
SK
H
RUS BG
CZ
PL
GB
31833160.fm Page 12 Friday, April 1, 2005 6:48 PM
5019 318 33160
AKR 631-666-812-966 AKR 943-948-952-995-996
Údržba
VŽDY odpojte odsávač pár od napájacej elektrickej
siete.
Umývajte tukový filter a uhlíkový filter raz za mesiac
v umývačke riadu pri najvyššej teplote, použite pritom
bežný umývací prostriedok pre umývačky riadu.
Odporúčame Vám umývat' filter samostatne.
Po umytí treba uhlíkový filter znovu aktivovat'
vysušením v rúre pri 100° C počas 10 minút. Uhlíkový
filter vymeňte každé 3 roky.
Vyberte tukové filtre - Obr. 1:
aby ste ich vybrali,
t'ahajte uvoľňovaciu rukovät' s pružinou smerom
dozadu (f1), potom filter vyberte smerom dolu (f2).
Vyčistite panel obvodového nasávania
(ak je k dispozícii) rovnako často ako tukový filter
,
použite handru a tekutý čistiaci prostriedok, nie veľmi
koncentrovaný.
Nikdy nepoužívajte abrazívne čistiace prostriedky.
Často čistite sklíčko senzora.
Výmena žiaroviek
1.
Použite malý plochý skrutkovač alebo iný nástroj,
ktorý je vhodný ako páka (m - Obr. 1) a vypáčte
kryt stropného osvetlenia (p - Obr. 1).
2.
Vymeňte poškodenú žiarovku.
Používajte iba halogénové žiarovky s max.
príkonom 20 W, pričom dbajte, aby ste sa ich
nedotkli rukami.
3.
Zatvorte kryt osvetlenia (upevnenie zaklapnutím).
Montáž uhlíkového filtra:
1.
Vyberte tukový filter (f1/f2 - Obr. 1).
2.
Vyberte rám držiaci filter otočením úchytok o 90°
(g - Obr. 2).
3.
Namontujte uhlíkový filter (i - Obr. 2) vnútri rámu
držiaceho filter (h - Obr. 2).
Pri montáži rámu držiaceho filter a tukového filtra
postupujte v opačnom poradí.
OBR. 2
f3
* Iba na niektorých modeloch
OBR. 1
RO
SK
H
RUS BG
CZ
PL
GB
31833160.fm Page 13 Friday, April 1, 2005 6:48 PM
5019 318 33160
AKR 631-666-812-966 AKR 943-948-952-995-996
Ha van, vegye ki a külső elszívólapot és zsírszűrőbetéte(ke)t.
A gőzfogó előzetes csatlakoztatása a motorblokkhoz (ha van): (a.) csúsztassa rá a gőzfogót a motorblokk sínjeire
(vegye le a futást blokkoló két csavart a gőzfogóról, ha azok fel vannak szerelve), (b.) végezze el a kezelőlap és
az izzók bekötését, (c.) majd a rögzítést 14 csavarral (max).
1.
A felezővonalnak megfelelően húzzon egy vonalat a falon, egészen a mennyezetig.
2.
Tegye fel a fúrási sémát a falra: a fúrási sémán található függőleges felezővonalnak egybe kell esnie a falra
húzott felezővonallal, továbbá a séma alsó szélének és a készülék alsó szélének szintén egybe kell esnie.
3.
A rögzítőkengyelt a fúrási sémára helyezve - azt pontosan az előrajzolt derékszögre illesztve - jelölje be a
kialakítandó két külső furat helyét, végezze el a fúrást, vegye le a fúrási sémát, helyezzen be 2 darab fali tiplit,
majd a készülék rögzítőkengyelét erősítse a falhoz 2 darab 5x45 mm-es csavarral.
4.
Akassza fel a készüléket a rögzítőkengyelre, majd állítsa be a távolságot (5.) és a vízszintes síkot (6.).
5.
A készülék belsejéből jelölje meg a készülék végleges rögzítéséhez szükséges 2 furatot.
6.
Vegye le a készüléket a rögzítőkengyelről, készítse el a furatot (9. -
Ø
8 mm - lásd a 7. lépést), helyezzen be
2 darab fali tiplit (10.).
7.
A kéményrögzítő-kengyelt G a mennyezethez csatlakozó falra szerelje fel (a kengyelen levő kis lyuknak egybe
kell esnie az előzetesen a falra húzott vonallal - 1. lépés), majd végezze el a rögzítést 2 darab fali tiplivel
(
Ø
8 mm) és 2 csavarral (12.).
8.
Akassza fel a készüléket az alsó rögzítőkengyelre. (14.) A készüléket 2 darab 5x45 mm-es csavarral erősítse
véglegesen a falhoz (EZ MINDENKÉPPEN SZÜKSÉGES), majd a furatokat zárja le 2 dugóval (ha azok külsők
és látszanak).
9.
Az elszívócsövet úgy csatlakoztassa a csatlakozógyűrűhöz B, hogy a cső közvetlenül a kültérbe (kivezetéses
változat) vagy a légterelőhöz (keringetéses változat) vezessen. A légterelőt F 4 csavarral (a 120 cm széles
típusnál 2 csavarral) kell a kéményrögzítő-kengyelhez G erősíteni, de ha le van szerelve, akkor a
csatlakozógyűrűt (bajonettzáras) 1 csavarral kell a légterelőhöz F rögzíteni.
10.
Végezze el az elektromos bekötést.
11.
Tegye fel a kéményeket, és 2 csavarral (17a) erősítse azokat a kéményrögzítő-kengyelhez G (17b).
12.
Csúsztassa el az elszívóblokk teljes eltakarásáig a kémény alsó részét, amíg az bele nem megy a készülék
fölötti ülkébe.
13.
(Csak a 120 cm széles típusnál) 2 csavarral rögzítse a kémény alsó részét a készülékhez.
Helyezze vissza a zsír/szűrő(ke)t és - ha van - a külső elszívólapot, majd ellenőrizze a készülék hibátlan
működését.
Figyelem! Csak az AKR 996 típusnál: végezze el a főzőfelület kiválasztását és az érzékelők kézi kalibrálását.
Ehhez olvassa el a következő oldalon a "Fontos tudnivalók - az első használat alkalmával" című fejezetet.
6
1.
Kezelőlap.
2.
Zsírszűrő.
3.
Halogén lámpák.
4.
Gőzfogó.
5.
Teleszkópszerű kémény.
6.
Külső elszívólap (ahol van) és
akasztófogantyú (f3).
7.
Érzékelők (csak egyes
típusoknál).
ÜZEMBE HELYEZÉS - SZERELÉSI UTASÍTÁSOK
RO
SK
H
RUS BG
CZ
PL
GB
31833160.fm Page 14 Friday, April 1, 2005 6:48 PM
5019 318 33160
AKR 631-666-812-966 AKR 943-948-952-995-996
Analóg kezelőlap
Világítás
: bekapcsolásához állítsa a kapcsolót jobbra vagy nyomja meg a gombot.
Elszívási teljesítmény/sebesség :
a
teljesítmény/sebesség
növeléséhez (vagy az elektromos szelep kinyitásához
) állítsa a kapcsolót jobbra vagy nyomja meg a következő gombot.
Digitális kezelőlap érzékelőkkel
A készülékbe szerelt érzékelők kétféle üzemmód alkalmazását teszik lehetővé:
Automata üzemmód és Kézi üzemmód.
Automata üzemmód: a külső hőmérsékletnek (és hőnek) a készülék érzékelői által mért nagysága és változása alapján
a készülék automatikusan bekapcsol. Lásd a 3. gomb működésének a leírását.
Kézi üzemmód: a készülék a felhasználó által végzett beállítások alapján kapcsol be.
A gombok leírása
1.
OFF/Stand by gomb:
A készülék OFF helyzetében minden kezelőszerv ki van kapcsolva (minden LED sötét).
A stand-by helyzetben a készülék "
Kézi üzemmód" funkcióra alkalmas, és világít a C LED.
2.
Világításkapcsoló ON/OFF gomb: mindig, vagyis a készülék OFF helyzetében is működik.
3.
"
Automata üzemmód" ON/OFF gomb: ehhez az üzemmódhoz kell megnyomni (világít a C és az E LED), amire
a készülék automatikusan bekapcsol és kiválasztja a megfelelő elszívási teljesítményt a külső hőmérsékletnek
(és hőnek) a készülék érzékelői által mért nagysága és változása alapján. A
"Kézi üzemmód" ismételt
bekapcsolásához nyomja meg újra: ekkor kikapcsol az E LED és csak a C LED (stand by) világít. A főzés
befejezése után a készülék néhány percig még működik, de a 3. vagy 1. gomb megnyomásával ki is kapcsolható.
A motor leállásától számított néhány perc eltelte után kikapcsol az automata funkció (világít az E LED). Ha a
készüléket Automata üzemmódban kívánja használni, akkor azt a főzés kezdetekor mindig be kell kapcsolnia.
4.
ON/OFF gomb az intenzív elszívás szabályozásához "
Kézi üzemmód" esetén (világít a D LED): megnyomásakor
a készülék 5 percig működik ezen a teljesítményen, majd visszatér az előzetesen beállított elszívási
teljesítményre.
5.-6.
Gombok az elszívási teljesítmény szabályozásához 1 - 2 - 3 "
Kézi üzemmód" esetén.
A LED-ek leírása
A.
A
szénszűrő telítettségének LED kijelzője: világítása azt jelzi, hogy szükség van a szénszűrő tisztítására vagy
cseréjére.
A működtetéshez azonban ezt a kijelzőt be kell állítani: ennek érdekében nyomja meg egyszerre a 4 és a 5 gombot
- előbb a B LED, majd az A LED kezd világítani arra utalva, hogy a szénszűrő telítettségének kijelzése aktív
állapotban van.
B.
A zsírszűrő telítettségének LED kijelzője: világítása azt jelzi, hogy szükség van a zsírszűrő tisztítására.
C.
"Stand by" LED kijelző.
D.
Az intenzív sebesség működésének LED kijelzője.
E.
Az "Automata üzemmód" működésének LED kijelzője.
F.
Az 1. fokozatú elszívási teljesítmény (sebesség) működésének LED kijelzője.
G.
A 2. fokozatú elszívási teljesítmény (sebesség) működésének LED kijelzője.
H.
A 3. fokozatú elszívási teljesítmény (sebesség) működésének LED kijelzője.
A szűrőkijelzők nullázása:
A szűrők tisztítása vagy cseréje után a készülék
Stand by helyzetében tartsa lenyomva 3 másodpercnél hosszabb időn
keresztül az 1 gombot.
Biztonsági funkció: KIZÁRÓLAG stand-by helyzetben, amikor a készülék - az érzékelők által mért ERŐS és
HIRTELEN hőmérsékletnövekedés esetén - bekapcsolja az "
Automata üzemmód" funkciót és szükség esetén kiválaszt
egy megfelelő elszívási teljesítményt.
Fontos tudnivalók - az első használat alkalmával:
Válassza ki a főzőfelület típusát: a megfelelő "leolvasás" érdekében az érzékelőket az alábbiak szerint kell kalibrálni
a főzőfelület típusa alapján: a készülék OFF helyzetében addig tartsa egyszerre lenyomva a 3. és 4. gombot, amíg nem
kezd el világítani gázüzemnél a F LED, indukciós üzemnél a G LED, illetve elektromos üzemnél a H LED.
Az érzékelők automata és kézi kalibrálása: a készülék automatikusan elvégzi az érzékelők működésének a
kalibrálását, de bizonyos körülmények között (pl. tartós áramszünet vagy az első használat alkalmával) a kalibrálás
kézzel is elvégezhető úgy, hogy a készülék OFF helyzetében 3 másodpercnél hosszabb időn keresztül tartsa lenyomva
egyszerre a 5 és a 6 gombot, vagy várja meg, amíg a készülék magától elvégzi a kalibrálást.
TERMÉKISMERTETŐ LAP
RO
SK
H
RUS BG
CZ
PL
GB
31833160.fm Page 15 Friday, April 1, 2005 6:48 PM
5019 318 33160
AKR 631-666-812-966 AKR 943-948-952-995-996
Karbantartás
A készülék áramellátását MINDIG kapcsolja ki.
Mossa ki a zsírszűrőt és a szénszűrőt havonta
egyszer mosogatógépben a legmagasabb
hőmérsékleten, normál mosogatószert használva.
Ajánlatos a szűrőt egyedül mosni.
A mosást követően a szénszűrőt a reaktiváláshoz
10 percen keresztül 100° C-on kell szárítani sütőben. A
szénszűrőt 3 évente kell cserélni.
Vegye ki a zsírszűrőt - 1. ábra:
a kiemeléshez húzza
hátra a rugós akasztófogantyút (f1) és lefelé nyomva
vegye ki a szűrőt (f2).
A külső elszívólapot
(ha van) ugyanolyan gyakran tisztítsa, mint a
zsírszűrőt
, és ehhez egy ruhadarabot és nem túl sűrű
folyékony tisztítószert használjon.
Soha ne alkalmazzon dörzshatású anyagokat.
A érzékelő üvegét gyakran tisztítsa meg.
Az izzók cseréje
1.
Emelőként egy kisméretű éles csavarhúzót vagy
hasonló szerszámot (m - 1. ábra) használva vegye
ki a mennyezeti világítást (p - 1. ábra).
2.
Cserélje ki a nem működő izzót.
Csak max. 20 wattos halogén izzókat használjon,
ügyelve arra, hogy kézzel ne érjen hozzájuk.
3.
Szerelje vissza a mennyezeti világítást (rögzítés
bepattintással).
A szénszűrő felszerelése:
1.
Emelje ki a zsírszűrőt (f1/f2 - 1. ábra).
2.
A gombokat 90°-kal elforgatva vegye le a
szűrőtartó-keretet (g - 2. ábra).
3.
Helyezze be a szénszűrőt (i - 2. ábra) a szűrőtartó-
keret belsejébe (h - 2. ábra).
A szűrőtartó-keret és a zsírszűrő visszahelyezéséhez
fordított sorrendben járjon el.
2. ábra
f3
* Csak egyes típusoknál
1. ábra
RO
SK
H
RUS BG
CZ
PL
GB
31833160.fm Page 16 Friday, April 1, 2005 6:48 PM
5019 318 33160
AKR 631-666-812-966 AKR 943-948-952-995-996
При наличии периметральной вытяжной панели, демонтируйте ее вместе с жировым(и)
фильтром(ами).
Сборка паросборника с мотором (если предусмотрен): (a.) установите паросборник на
направляющих мотора (при наличии двух винтов ограничения хода, снимите их с паросборника), (b.)
выполните электрические соединения панели управления и ламп, (c.) закрепите все с помощью
14 винтов (макс.).
1.
Карандашом проведите на стене до самого потолка линию, соответствующую центральной оси
вытяжки.
2.
Приложите к стене схему расположения отверстий: вертикальная ось, нанесенная на схеме,
должна соответствовать осевой линии, проведенной на стене; нижний край схемы расположения
отверстий должен совпасть с нижним краем вытяжки.
3.
Приложите опорную скобу к схеме расположения отверстий так, чтобы добиться совпадения с
заштрихованным прямоугольником. Отметьте положение двух внешних отверстий и просверлите
их. Снимите схему расположения отверстий, вставьте в стену два дюбеля и закрепите опорную
скобу вытяжки двумя шурупами 5x45 мм.
4.
Подвесьте вытяжку к скобе, регулируйте расстояние (5.), а также горизонтальное положение (6.)
вытяжки.
5.
Изнутри вытяжки отметьте карандашом положение двух отверстий для окончательного крепления
вытяжки.
6.
Снимите вытяжку со скобы, просверлить отверстия (9. &
Ø
8 мм & смотреть пункт 7.) и вставьте
в стену два дюбеля (10.).
7.
Приложите опорную скобу дымохода G к стене около потолка (маленькое щелевое отверстие в
опоре должно совпадать с ранее нанесенной на стене линией & см. пункт 1.) и прикрепите ее
двумя дюбелями (
Ø
8 мм) и двумя шурупами (12.).
8.
Подвесьте вытяжку к нижней скобе. (14.) Окончательно закрепите вытяжку на стене с помощью
двух шурупов 5x45 мм (ИСПОЛЬЗОВАНИЕ ЭТИХ ШУРУПОВ ОБЯЗАТЕЛЬНО); с помощью двух
пробок заделайте отверстия, если они находятся снаружи и видны.
9.
Подсоедините трубу для выпуска дыма к соединительному кольцу B; труба должна быть выведена
наружу (в случае вытяжки с системой всасывания) или в сторону дефлектора (в случае вытяжки
с системой фильтрации). Дефлектор F должен быть прикреплен к опорной скобе дымохода G с
помощью четырех винтов (двух винтов при установке модели шириной 120 см). Если
соединительное кольцо не установлено, то оно должно быть закреплено на дефлекторе с
помощью байонетного соединения F и зафиксировано одним винтов.
10.
Выполните электрическое подключение.
11.
Установите дымоходы и закрепите их двумя винтами (17a) сверху на опоре дымоходов G (17b).
12.
Опустите нижнюю часть дымохода, которая должна полностью закрывать вытяжной блок, так
чтобы она попала в соответствующее гнездо над вытяжкой.
13.
(Только при установке модели шириной 120 см) прикрепите нижний элемент дымохода к
вытяжке с помощью двух винтов.
Установите на место жировой(ые) фильтр(ы) и периметральную вытяжную панель (если
предусмотрена), затем проверьте работу вытяжки.
Внимание Только при установке модели AKR 996: выберите тип используемой варочной панели,
затем выполните ручную регулировку датчиков. Указания по выполнению этой операции смотреть в
параграфе “Важное примечание > При первой установке” на следующей странице.
6
1.
Панель управления.
2.
Жировой фильтр.
3.
Галогенные лампы.
4.
Паросборник.
5.
Телескопический дымоход.
6.
Периметральная вытяжная
панель (где
предусмотрена) и рукоятка
разблокировки (f3).
7.
Датчики (Предусмотрены
только на некоторых
моделях).
УСТАНОВКА > ИНСТРУКЦИИ ПО МОНТАЖУ
RO
SK
H
RUS BG
CZ
PL
GB
31833160.fm Page 17 Friday, April 1, 2005 6:48 PM
5019 318 33160
AKR 631-666-812-966 AKR 943-948-952-995-996
Аналоговая панель управления
Освещение
: сдвиньте выключатель вправо или нажмите на кнопку для включения.
Мощность/скорость всасывания
: сдвиньте выключатель вправо или нажмите на следующую кнопку
для увеличения мощности/скорости (или для открытия электрическую заслонку
).
Цифровая панель управления с датчиками
Настоящая вытяжка снабжена некоторыми датчиками, обеспечивающими использовать два режима
работы вытяжки:
Автоматический режим и Ручной режим.
Автоматический режим: вытяжка включается автоматически в зависимости от температуры окружающей
среды, измеряемой датчиками, которыми она снабжена. См. описание принципа работы кнопки 3.
Ручной режим: включение вытяжки осуществляется пользователем.
Описание функций кнопок
1.
Кнопка OFF/Стэндбай:
При вытяжке в состоянии OFF (ВЫКЛ) все органы управления исключены (соответствующие СИД не
горят).
В режиме стэндбай вытяжка находится в состоянии готовности к работе в “
Автоматическом
режиме”; горит СИД C.
2.
Кнопка освещения ВКЛ/ВЫКЛ: находится в активном состоянии даже при выключенной вытяжке.
3.
Кнопка ВКЛ/ВЫКЛ “
Автоматического режима работы”: нажмите эту кнопку для выбора этого
режима (зажигаются СИД C и E); вытяжка автоматически включается на нужной мощности на
основании измеряемой датчиками температуры окружающей среды. Нажмите кнопку еще раз, чтобы
вернуться к
“Ручному режиму”; СИД E тухнет, а СИД C продолжает гореть (стэнбай). По окончании
приготовления пищи вытяжка продолжает работать в течение несколько минут, но ее можно
отключить нажатием кнопки 3 или кнопки 1. Через несколько минут после выключения мотора
функция автоматической работы вытяжки тоже отключается (СИД E горит). При желании
использовать автоматический режим работы вытяжки, соответствующая функция должна быть
включена перед началом готовки.
4.
Кнопка ВКЛ/ВЫКЛ системы сильного всасывания при “
Ручном режиме” работы (зажигается
СИД D); при нажатии этой кнопки вытяжка переходит в течение 5 минут в режим сильного
всасывания, затем возвращается к ранее заданной рабочей мощности.
5.-6.
Кнопки для регулирования мощности всасывания 1 > 2 > 3 при работе в “
Ручном режиме”.
Описание светоиспускающих диодов (СИД)
A.
СИД сигнализации
насыщения угольного фильтра: зажигание этого светодиода предупреждает о
том, что угольный фильтр следует чистить или заменить.
Внимание! Чтобы обеспечивать включение этой индикации должны быть выполнены
соответствующие операции установки следующим образом: одновременно нажмите кнопки 4 и 5 &
зажигаются сначала СИД B, а затем СИД A, указывая на то, что индикатор насыщения угольного
фильтра находится в активном состоянии.
B.
СИД сигнализации насыщения жирового фильтра; зажигание этого светодиода предупреждает о том,
что жировой фильтр следует чистить.
C.
СИД сигнализации режима “Стэнбай".
D.
СИД сигнализации включения системы сильного всасывания.
E.
СИД сигнализации работы вытяжки в “Автоматическом режиме”.
F.
СИД сигнализации включения 1&ой мощности (скорости) всасывания.
G.
СИД сигнализации включения 2&ой мощности (скорости) всасывания.
H.
СИД сигнализации включения 3&ей мощности (скорости) всасывания.
Сброс индикаторов фильтров:
Выполнив очистку или замену фильтру, переключите вытяжку в режим Стэндбай, затем нажмите кнопку 1
в течение больше трех секунд.
Функция безопасности: включается ТОЛЬКО при вытяжке в режиме стэндбай. При этом измеряемое
датчиками вытяжки СИЛЬНОЕ и ВНЕЗАПНОЕ повышение температуры вызывает переключение вытяжки в
“
Автоматический режим” и выбор надлежащей мощности всасывания, если это необходимо.
Важное примечание > При первой установке:
Выбор типа варочной панели: чтобы обеспечивать нормальную работу датчиков, последние должны
быть настроены в соответствии с используемой варочной панелью следующим образом: при вытяжке в
состоянии OFF (ВЫКЛ), одновременно нажмите кнопки 3 и 4 до зажигания СИД F для газовых варочных
панелей, СИД G для индукционных варочных панелей или СИД H для электрических варочных панелей.
Автоматическая и ручная настройка датчиков: вытяжка осуществляет настройку датчиков
автоматическим способом. Однако, в некоторых случаях (например, при длительном перерыве в
электрическом питании или при первой установке) настройка датчиков может быть выполнена вручную,
при вытяжке в состоянии OFF(ВЫКЛ), путем одновременного нажатия кнопок 5 и 6 в течение более 3
секунд. Иначе можно подождать конец выполняемой вытяжкой автоматической настройки.
СХЕМА ПРИБОРА
RO
SK
H
RUS BG
CZ
PL
GB
31833160.fm Page 18 Friday, April 1, 2005 6:48 PM
5019 318 33160
AKR 631-666-812-966 AKR 943-948-952-995-996
Уход
ОБЯЗАТЕЛЬНО отсоедините вытяжку от
электрической сети.
Один раз в месяц мойте
жировой фильтр и
угольный фильтр в посудомоечной машине при
максимальной температуре, используя
соответствующий моечное средство.
Рекомендуется мыть фильтр отдельно.
Для активации
угольного фильтра после мойки
его следует просушить в духовке при
температуре 100° C в течение 10 минут.
Замените угольный фильтр через каждые три
года.
Снимите жировые фильтры > Рис. 1: для этой
цели потяните за пружинную рукоятку
блокировки
(f1) назад, затем выньте фильтр
снизу (
f2).
Чистите периметральную вытяжную панель
(если имеется) с такой же частотой, что и
жировой фильтр; для очистки используйте
тряпку, пропитанную не концентрированным
моющим средством.
Не применяйте абразивные вещества.
Производите частую очистку стекла датчика.
Замена лампочек
1.
Используя плоскую отвертку или другой
подходящий инструмент в качестве рычага
(
m>Рис. 1), выньте плафон (p>Рис. 1).
2.
Замените перегоревшую лампочку.
Пользуйтесь только галогенными лампочками
мощностью не более 20 Вт, стараясь не
касаться их руками.
3.
Поставьте на место плафон (пружинное
крепление).
Установка угольного фильтра:
1.
Снимите жировой фильтр (
f1/f2 > Рис. 1).
2.
Снимите опорную раму фильтра, повернув
ручки (
g > Рис. 2) на 90 градусов.
3.
Установите угольный фильтр (
i > Рис. 2) в
опорную раму фильтра (
h > Рис. 2)
Установите на место жировой фильтр и
соответствующую опорную раму выполнением
вышеописанных операций в обратном порядке.
Рис. 2
f3
* Предусмотрены только
Рис. 1
на некоторых моделях
RO
SK
H
RUS BG
CZ
PL
GB
31833160.fm Page 19 Friday, April 1, 2005 6:48 PM
5019 318 33160
AKR 631-666-812-966 AKR 943-948-952-995-996
Ако е предвидено, свалете таблото за периферно аспириране и филтъра (филтрите) за мазнини.
Предварително монтиране на колектора за пара към групата на електромотора (ако е предвиден):
(a.) поставете колектора за пара върху направляващата на електромотора (ако са поставени, свалете
двата винта на колектора за пара, които пречат на преместването), (b.) изпълнете свързванията на
командното табло и лампичките, (c.) закрепете с 14 винта (макс.).
1.
Отбележете линия върху стената до тавана линия, съвпадаща с централната линия.
2.
Поставете схемата на отворите върху стената: вертикалната централна линия, означена върху
схемата на отворите, трябва да съвпада с линията, отбелязана на стената, като при това долният
край на схемата на отворите съвпада с долния ръб на аспиратора.
3.
Поставете опорната планка върху схемата на отворите, така че да съвпадне с очертания
правоъгълник, означете двата външни отвора и ги пробийте, свалете схемата на отворите,
поставете 2 дюбела за стена и закрепете опорната планка на аспиратора с 2 винта 5x45 мм.
4.
Поставете аспиратора върху планката, регулирайте разстоянието (5.) и хоризонталната линия (6.)
на аспиратора.
5.
От вътрешната страна на аспиратора означете 2 отвора за окончателното закрепване на
аспиратора.
6.
Свалете аспиратора от монтажната планка, пробийте (9. &
Ø
8 mm & вж. операция 7.), поставете
2 дюбела в стената (10.).
7.
Поставете опорната планка на комина G на стената, която опира в тавана, (малкият прорез на
основата трябва да съвпадне с линията, означена преди това върху стената & операция 1.),
закрепете с 2 дюбела (диам. 8 мм) и 2 винта (12).
8.
Закачете аспиратора върху долната планка. (14.) Закрепете окончателно аспиратора на стената
с 2 винта 5x45 мм (АБСОЛЮТНО НЕОБХОДИМО), затворете отворите с две тапи (ако външните
се виждат).
9.
Извършете свързване с тръба за отвеждане на дима чрез свързващия пръстен B, като тръбата е
насочена навън (вариант с аспириране) или към отражателя (вариант с филтриране). Отражателят
F се закрепва към монтажната планка за комина G с 4 винта (с 2 винта при модела с дължина
120 cm), ако е демонтирана, закрепете свързващия пръстен (байонетно свързване) към
отражателя F с 1 винт.
10.
Изпълнете електрическото свързване.
11.
Поставете комините и ги закрепете отгоре с 2 винта (17a) за опората на тръбите G (17b).
12.
Плъзнете долния отвор на комина, така че да покрие напълно аспириращата група, като я
поставите върху съответното легло на смукателната част на аспиратора.
13.
(Само за модел с дължина 120 cm) закрепете долната секция на комина към аспиратора с
2 винта.
Поставете отново филтъра/филтрите за мазнини, таблото за периферно аспириране, ако е
предвидено, и проверете дали аспираторът функционира добре.
Внимание! Само за модела AKR 996: извършете избора на плочата за готвене и ръчното
калибриране на сензорите. За да направите това, прочетете подраздела на следващата страница
“Важно > при първото инсталиране”.
6
1.
Командно табло.
2.
Филтър за мазнини.
3.
Халогенни крушки.
4.
Колектор за пара.
5.
Телескопичен комин.
6.
Табло за периферно
аспириране (ако е
предвидено) и ръчка за
откачване. (f3).
7.
Сензори (само при
някои модели).
ИНСТАЛИРАНЕ > ИНСТРУКЦИИ ЗА МОНТАЖ
RO
SK
H
RUS BG
CZ
PL
GB
31833160.fm Page 20 Friday, April 1, 2005 6:48 PM
5019 318 33160
AKR 631-666-812-966 AKR 943-948-952-995-996
Аналогово командно табло
Осветление
: преместете ключа надясно или натиснете бутона за включване.
Мощност/скорост на аспириране
: преместете ключа надясно или натиснете бутона за включване
отново, за да увеличите мощността/скоростта (или да отворите електрическия клапан
).
Цифрово командно табло със сензори
Този аспиратор е снабден със сензорен блок, което позволява използването на аспиратора в два режима:
Автоматичен режим и Ръчен режим.
Автоматичен режим: аспираторът се включва автоматично, въз основа на температурата (и топлината)
на околната среда и промените и, свързани със сензорите, с които е снабден аспираторът. Вж.
описанието на функционирането в Глава 3.
Ръчен режим: аспираторът се включва въз основа на избора на потребителя.
Описание на бутоните
1.
Бутон OFF/Stand by:
Когато аспираторът е изключен, положение OFF, всички команди са деактивирани (всички
светодиоди са загаснали).
При положение stand&by аспираторът е готов да се включи в “
Ръчен режим”, като светодиод C
свети.
2.
Бутон ВКЛ./ИЗКЛ. на осветлението: работи винаги и когато аспираторът е в OFF.
3.
Бутон ON/OFF "
Автоматичен режим": натиснете за включване на този режим (светодиод C и E
светят) аспираторът се включва автоматично и избира съответна мощност на аспириране, въз
основа на температурата (и топлината) на околната среда и промените и, свързани със сензорите,
с които е снабден аспираторът. Натиснете още веднъж за връщане в
"Ръчен режим": светодиод
E загасва, остава да свети светодиод C (stand by). След завършване на готвенето, аспираторът
продължава да действа за няколко минути, като може да се изключи с натискане на бутон 3 или
бутон 1. Няколко минути след изключване на електромотора автоматичното действие (светодиод E
свети) се изключва. Ако желаете да използвате аспиратора в автоматичен режим, той се включва
при всяко започване на готвенето.
4.
Бутон ON/OFF за управление на мощността на интензивно аспириране в "
Ръчен режим”
(светодиод D свети): когато е избран, трае 5 минути, след което аспираторът се връща към
мощността на аспириране, настроена предварително.
5.-6.
Бутони за управление на мощността на аспириране 1 > 2 > 3 в "
Ръчен режим".
Описание на светодиодите
A.
Светодиоден индикатор на
насищане на въгленовия филтър: когато свети, показва, че е необходимо
да се почисти или замени въгленовият филтър.
Внимание: тази индикация трябва да е настроена, за да работи: за тази цел натиснете
едновременно бутоните 4 и 5 & светва първо светодиод B, после светодиод A, за да покаже, че
индикацията за насищане на въгленовия филтър е активирана.
B.
Светодиоден индикатор на насищане на филтъра за мазнини: когато свети, показва, че е необходимо
да се почисти или замени филтърът за мазнини.
C.
Светодиоден индикатор Stand by.
D.
Светодиоден индикатор за действие на интензивното функциониране.
E.
Светодиоден индикатор за функциониране на аспиратора в "Автоматичен режим".
F.
Светодиоден индикатор за включена мощност на аспириране (скорост) 1.
G.
Светодиоден индикатор за включена мощност на аспириране (скорост) 2.
H.
Светодиоден индикатор за включена мощност на аспириране (скорост) 3.
Нулиране на индикаторите на филтрите:
След почистване или смяна на филтрите, при аспиратор в положение Stand by, натиснете бутон 1 за над
3 секунди.
Функция на защита: включва се САМО при аспиратор в положение stand&by, при условията НАЙ&СИЛНО
и ВНЕЗАПНО повишаване на температурата, установено от сензорите, настройва "
Автоматичен режим”
и, ако е необходимо, избира съответна мощност на аспириране.
Важно > при първото инсталиране:
Избор на типа на плочата за готвене: за да гарантирате добро "разчитане" на сензорите, те трябва да
се калибрират въз основа на типа на плочата за готвене, както следва: при аспиратор на OFF, натиснете
едновременно бутони 3 и 4, докато светне светодиод F за плочи на газ, светодиод G за индукционни
плочи или светодиод H за електрически плочи.
Автоматично и ръчно калибриране на сензорите: аспираторът извършва автоматично "калибриране"
на работата на сензорите, но при определени условия (напр.: продължително спиране на тока или при
първо инсталиране) калибрирането може да се извърши ръчно, като при аспиратор на OFF натиснете
едновременно бутони 5 и 6 за повече от 3 секунди; в противен случай изчакайте аспираторът да извърши
калибрирането.
КАРТА НА ИЗДЕЛИЕТО
RO
SK
H
RUS BG
CZ
PL
GB
31833160.fm Page 21 Friday, April 1, 2005 6:48 PM
5019 318 33160
AKR 631-666-812-966 AKR 943-948-952-995-996
Поддръжка:
Изключете аспиратора от електрическата мрежа.
Измивайте
филтъра за мазнини и въгленовия
филтър веднъж месечно в съдомиялна машина
при по&висока температура, с използване на
нормален миялен препарат за машина.
Препоръчва се филтърът да се измива
самостоятелно.
След измиването на
въгленовия филтър за да
се активира той повторно, трябва да се изсуши
във фурна при 100°C за 10 минути. Сменяйте
въгленовия филтър на всеки 3 години.
Свалете филтрите за мазнини > фиг. 1: за
изваждане дръпнете ръчката, за да я откачите от
скобата (
f1) надолу, след което извадете
филтъра надолу (
f2).
Почиствайте таблото за периферно
аспириране
(ако е предвидено) със същата
периодичност, както и филтъра за мазнини, с
кърпа и течен препарат, който не е много
концентриран.
Не използвайте абразивни препарати.
Почиствайте често стъклото на сензора.
Смяна на лампичките
1.
Като използвате като лост малка плоска
отвертка или друг подобен уред,
(m>фиг. 1)
свалете капака на осветителното тяло
(
p>фиг. 1).
2.
Заменете изгорялата крушка.
Използвайте само халогенни крушки
максимум 20 W, като внимавате да не ги
докосвате с ръка.
3.
Поставете отново капака на осветителното
тяло (до щракване).
Монтаж на въгленовия филтър:
1.
Свалете филтъра за мазнини (
f1/f2 > фиг. 1).
2.
Свалете рамката на филтъра, като завъртите
дръжките на 90° (
g > фиг. 2).
3.
Поставете въгленовия филтър (
i > фиг. 2) в
рамката за филтъра (
h > фиг. 2).
Изпълнете в обратен ред, за да поставите на
място рамката за регулиране на филтъра и
филтъра за мазнини.
ФИГ. 2
f3
* Само в някои модели
ФИГ. 1
RO
SK
H
RUS BG
CZ
PL
GB
31833160.fm Page 22 Friday, April 1, 2005 6:48 PM
5019 318 33160
AKR 631-666-812-966 AKR 943-948-952-995-996
Dacă există, scoateţi panoul de aspiraţie perimetrală și filtrul/filtrele pentru grăsime.
Pre-asamblarea colectorului de aburi la grupul motor (dacă există): (a.) introduceţi colectorul de aburi pe ghidajele
grupului motor (dacă sunt montate, scoateţi cele două șuruburi de pe colectorul de aburi, care îi blochează cursa),
(b.) executaţi conexiunile panoului de control și ale becurilor, (c.) fixaţi cu 14 șuruburi (max).
1.
Trasaţi o linie pe perete, până la tavan, care să corespundă cu linia de mijloc.
2.
Aplicaţi pe perete schema pentru executarea găurilor: linia verticală de mijloc imprimată pe schema de
executare a găurilor va trebui să corespundă cu linia de mijloc trasată pe perete, iar latura inferioară a schemei
de executare a găurilor trebuie să corespundă cu latura inferioară a hotei.
3.
Poziţionaţi cadrul-suport peste schema de executare a găurilor, suprapunându-l peste dreptunghiul desenat,
marcaţi cele două găuri de la exterior și executaţi găurile, îndepărtaţi schema de executare a găurilor,
introduceţi 2 dibluri și fixaţi cadrul-suport al hotei cu 2 șuruburi 5x45 mm.
4.
Plasaţi hota pe cadrul-suport, reglaţi distanţa (5.) și poziţia orizontală (6.) a hotei.
5.
Din interiorul hotei, marcaţi 2 găuri pentru fixarea definitivă a hotei.
6.
Scoateţi hota de pe cadrul-suport, executaţi găurile (9. -
Ø
8 mm - vezi operaţia 7.), introduceţi 2 dibluri (10.).
7.
Plasaţi cadrul-suport pentru cămin G pe perete, lângă tavan (orificiul de pe suport trebuie să coincidă cu linia
trasată în prealabil pe perete - operaţia 1.), fixaţi cu 2 dibluri (
Ø
8 mm) și 2 șuruburi (12.).
8.
Sprijiniţi hota de cadrul inferior. (14.) Fixaţi definitiv hota de perete cu 2 șuruburi 5x45 mm (ABSOLUT
NECESARE), acoperiţi găurile cu 2 capace (dacă se află la exterior și sunt vizibile).
9.
Efectuaţi racordarea unui tub de evacuare a fumului la inelul de racordare B, tubul trebuie dirijat spre exterior
(versiune aspirantă) sau spre deflector (versiune filtrantă). Deflectorul F trebuie fixat de cadrul-suport pentru
cămin G cu 4 șuruburi (cu 2 șuruburi la modelul cu lăţimea de 120 cm), dacă e demontat, fixaţi inelul de
racordare (fixare în baionetă) de deflectorul F cu 1 șurub.
10.
Efectuaţi conexiunea electrică.
11.
Aplicaţi căminul și fixaţi-l cu 2 șuruburi (17a) de cadrul-suport pentru cămin G (17b).
12.
Faceţi să alunece partea inferioară a căminului astfel încât să acopere complet grupul aspirant, până când îl
introduceţi în locașul corespunzător de deasupra hotei.
13.
(Doar la modelul cu lăţimea de 120 cm) fixaţi partea inferioară a căminului de hotă cu 2 șuruburi.
Montaţi la loc filtrul/filtrele pentru grăsime și, dacă există panoul de aspiraţie perimetrală, controlaţi ca hota să
funcţioneze perfect.
Atenţie! Doar pentru modelul AKR 996: executaţi selectarea plitei și calibrarea manuală a senzorilor. În acest
scop, citiţi paragraful de la pagina următoare “Important - la prima instalare”.
6
1.
Panoul de comandă.
2.
Filtrul pentru grăsime.
3.
Becuri cu halogen.
4.
Colectorul de aburi.
5.
Cămin telescopic.
6.
Panoul de aspiraţie
perimetrală (dacă există)
și mâner (f3).
7.
Senzori (doar la unele
modele).
INSTALAREA - INSTRUCŢIUNI DE MONTARE
RO
SK
H
RUS BG
CZ
PL
GB
31833160.fm Page 23 Friday, April 1, 2005 6:48 PM
5019 318 33160
AKR 631-666-812-966 AKR 943-948-952-995-996
Panoul de comandă analogic
Lumina
: deplasaţi butonul spre dreapta sau apăsaţi pe buton pentru a o aprinde.
Puterea/viteza de aspiraţie
: deplasaţi butonul spre dreapta sau apăsaţi pe butonul următor pentru a mări puterea/
viteza (sau pentru a deschide supapa electrică
).
Panoul de comandă digital cu senzori
Această hotă e dotată cu un ansamblu de senzori, care permit utilizarea hotei în două modalităţi:
Modalitatea automată
și
Modalitatea manuală.
Modalitatea automată: hota se activează în mod automat, în funcţie de temperatura (și de căldura) din încăpere și de
modificarea acesteia, detectată de senzorii cu care e echipată hota. Vezi descrierea funcţionării Butonului 3.
Modalitatea manuală: hota se activează în funcţie de ceea ce alege utilizatorul.
Descrierea Butoanelor
1.
Butonul OFF/Stand by:
Când hota e pe OFF, toate comenzile sunt dezactivate (toate ledurile sunt stinse).
În stand-by, hota e pregătită pentru a funcţiona în “
Modalitatea manuală”, ledul C se aprinde.
2.
Buton ON/OFF lumină: funcţionează mereu, chiar și când hota e în OFF.
3.
Buton ON/OFF “
Modalitatea automată”: apăsaţi pentru a activa această modalitate (ledurile C și E sunt aprinse):
hota se activează în mod automat la alegerea unei puteri de aspiraţie adecvate, în funcţie de temperatura (și de
căldura) din încăpere și de modificarea acesteia, detectată de senzorii cu care e echipată hota. Apăsaţi încă o
dată pentru a reveni la
“Modalitatea manuală”: ledul E se stinge, rămâne aprins ledul C (stand by). După
terminarea coacerii, hota continuă să funcţioneze timp de câteva minute, însă poate fi oricum stinsă apăsând pe
butonul 3 sau pe butonul 1. La câteva minute după stingerea motorului, funcţia automată (ledul E e aprins) se
dezactivează. Dacă doriţi să utilizaţi hota în Modalitatea automată, aceasta trebuie activată de fiecare dată, la
începerea coacerii.
4.
Butonul ON/OFF pentru controlul puterii de aspiraţie intensivă în “
Modalitatea manuală” (ledul D se aprinde):
când a fost selectată, durează 5 minute, apoi hota revine la puterea de aspiraţie reglată anterior.
5.-6.
Butoane pentru controlul puterii de aspiraţie 1 - 2 - 3 în “
Modalitatea manuală”.
Descrierea ledurilor
A.
Led indicator pentru
saturaţia filtrului pe bază de cărbune: când se aprinde, indică necesitatea de a curăţa sau de
a înlocui filtrul pe bază de cărbune.
Atenţie: această indicaţie trebuie să fie activată: în acest scop apăsaţi simultan pe butoanele 4 și 5 - se aprinde mai
întâi ledul B, apoi ledul A, pentru a indica faptul că semnalarea saturaţiei filtrului pe bază de cărbune e activată.
B.
Led indicator pentru saturaţia filtrului pentru grăsime: când se aprinde, indică necesitatea de a curăţa filtrul pentru
grăsime.
C.
Led indicator “Stand by".
D.
Led indicator pentru funcţionarea vitezelor intensive.
E.
Led indicator pentru funcţionarea hotei în “Modalitatea automată”.
F.
Led indicator pentru funcţionarea puterii de aspiraţie (vitezei) 1.
G.
Led indicator pentru funcţionarea puterii de aspiraţie (vitezei) 2.
H.
Led indicator pentru funcţionarea puterii de aspiraţie (vitezei) 3.
Resetarea indicatoarelor pentru filtre:
După ce aţi curăţat sau înlocuit filtrele, cu hota în
Stand by, apăsaţi pe Butonul 1 mai mult de 3 secunde.
Funcţia de Siguranţă: se activează NUMAI cu hota în stand-by, care, în condiţii de creștere FOARTE MARE și
BRUSCĂ a temperaturii, detectată de senzori, reglează “
Modalitatea automată” și, dacă e nevoie, selectează o putere
de aspiraţie adecvată.
Important - la prima instalare:
Selectarea tipului de plită: pentru a asigura o "citire" corectă a senzorilor, aceștia trebuie calibraţi în funcţie de tipul de
plită, după cum urmează: cu hota în OFF, apăsaţi simultan pe butoanele 3 și 4 până când se aprinde ledul F pentru
plitele cu gaz, ledul G pentru plitele cu inducţie sau ledul H pentru plita electrică.
Calibrarea automată și manuală a senzorilor: hota execută automat “calibrarea” funcţionării senzorilor, dar în condiţii
speciale (de ex.: întrerupere a curentului electric de lungă durată sau la prima instalare) calibrarea poate fi executată
manual, cu hota în OFF, apăsând simultan pe butoanele 5 și 6 cel puţin 3 secunde, sau puteţi aștepta ca hota să
efectueze singură calibrarea.
FIȘA PRODUSULUI
RO
SK
H
RUS BG
CZ
PL
GB
31833160.fm Page 24 Friday, April 1, 2005 6:48 PM
5019 318 33160
AKR 631-666-812-966 AKR 943-948-952-995-996
Întreţinerea
Deconectaţi TOTDEAUNA hota de la reţeaua electrică.
Spălaţi filtrul pentru grăsime și filtrul pe bază de
cărbune
o dată pe lună, în mașina de spălat vase, la
temperatura cea mai înaltă, folosind un detergent
normal pentru mașina de spălat vase. Se recomandă
ca filtrul să fie spălat singur.
Pentru a fi reactivat după spălare, filtrul pe bază de
cărbune
trebuie să fie uscat în cuptor la 100° C timp de
10 minute. Înlocuiţi filtrul pe bază de cărbune o dată la
3 ani.
Scoateţi filtrele pentru grăsime - Fig. 1:
pentru a le
scoate trageţi de mânerul cu arc spre înapoi (f1), apoi
extrageţi filtrul în jos (f2).
Curăţaţi panoul de aspiraţie perimetrală
(dacă există) la fel de des ca filtrele pentru grăsime
,
folosiţi o cârpă și un detergent lichid nu foarte
concentrat.
Nu utilizaţi niciodată substanţe abrazive.
Curăţaţi periodic ferestruica senzorului.
Înlocuirea becurilor
1.
Folosiţi drept pârghie o șurubelniţă mică, ascuţită,
sau un alt instrument adecvat (m - Fig. 1) și
scoateţi plafoniera (p - Fig. 1).
2.
Înlocuiţi becul defect.
Folosiţi doar becuri cu halogen de 20 W max,
având grijă să nu le atingeţi cu mâna.
3.
Montaţi la loc plafoniera (la fixare se aude un
declic).
Montarea filtrului pe bază de cărbune:
1.
Scoateţi filtrul pentru grăsime (f1/f2 - Fig. 1).
2.
Scoateţi suportul filtrului rotind cu 90° mânerele
(g - Fig. 2).
3.
Montaţi filtrul pe bază de cărbune (i - Fig. 2) pe
suportul pentru filtru (h - Fig. 2).
Procedaţi în sens invers pentru a pune suportul filtrului
și filtrul pentru grăsime la locul lor.
Fig. 2
f3
* Doar la unele modele
Fig. 1
RO
SK
H
RUS BG
CZ
PL
GB
31833160.fm Page 25 Friday, April 1, 2005 6:48 PM
5019 318 33160
AKR 631-666-812-966 AKR 943-948-952-995-996
Remove the perimeter extraction panel (if relevant) and the grease filter/s.
Pre-assemble the steam deflector on the motor assembly (if relevant): (a.) fit the steam deflector to the rails of
the motor assembly (remove the two travel stop screws from the steam deflector if necessary), (b.) connect
up the control panel and the lamps, (c.) fix in place with the 14 screws (max).
1.
Mark a line on the wall right up to the ceiling, corresponding to the centre-line of the hood.
2.
Apply the drilling template to the wall: Align the vertical centre-line on the drilling template with the centre-
line drawn on the wall. The template's bottom edge represents the bottom edge of the hood.
3.
Place the mounting bracket over the drilling template so that it matches the outlined rectangle. Mark and
drill the two outside holes. Remove the drilling template. Insert two wall plugs in the holes and fix the hood
mounting bracket in place with two 5 x 45 mm screws.
4.
Hang the hood on the mounting bracket. Adjust gap (5.) and the horizontal alignment (6.) of the hood.
5.
Remove the hood from the bracket. Drill the holes (9. - Ø 8 mm - see step 7.). Insert two wall plugs (10.).
6.
Apply the flue mounting bracket G to the wall against the ceiling. (Align the small slot in the bracket with
the centre-line drawn on the wall. See step 1. Fix the bracket in place with two wall plugs (Ø 8 mm) and
2 screws 12).
7.
Hang the hood on the bottom mounting bracket. (14.) Fix the hood to the wall with two 5 x 45 mm screws
(ABSOLUTELY NECESSARY). Plug the two holes if they are visible from the outside.
8.
Connect an exhaust pipe to the to the collar B, the fumes must be ducted to the outside (extractor version)
or towards the deflector (filter version). Fix the deflector F to the flue support bracket G with 4 screws
(2 screws only for 120 cm wide model). If the collar (bayonet coupling) is not already fitted, insert it on
the deflector F and secure it with 1 screw.
9.
Make all necessary electrical connections.
10.
Apply the flues and fix them with 2 screws (17a) to the flue support G (17b).
11.
Slide the bottom section of the flue all the way over the extraction unit until it engages the seat above the
hood.
12.
(120 cm wide model only) fix the bottom section of the flue to the hood with 2 screws.
Re-fit the grease filter/s and, if a perimeter extraction panel is fitted, check for correct operation.
Important! Only for model AKR 996: proceed with hob selection and manual calibration of the sensors. For
this purpose, read the paragraph on the next page “Important - upon initial installation ”.
6
1.
Control panel.
2.
Grease filter.
3.
Halogen bulbs.
4.
Steam deflector.
5.
Telescopic flue.
6.
Perimeter extraction
panel (if fitted) and
release handle (f3).
7.
Sensors (only present
on some models).
INSTALLATION - ASSEMBLY INSTRUCTIONS
RO
SK
H
RUS BG
CZ
PL
GB
31833160.fm Page 26 Friday, April 1, 2005 6:48 PM
5019 318 33160
AKR 631-666-812-966 AKR 943-948-952-995-996
Analogue control panel
Light
: move the switch to the right or press the button to switch on.
Extraction speed
: Move the switch to the right or press the next button to increase extraction speed
(or open the electric shutter
).
Digital control panel with sensors
The hood is fitted with a series of sensors which enable it to operate in 2 modes: Automatic mode and Manual
mode.
Automatic mode: the hood switches on automatically, depending on the ambient temperature (and heat) and
variations in this detected by the hood's sensors. See description of Button 3 function.
Manual mode: the hood is switched on by the user.
Description of Buttons
1.
OFF/Stand by button:
When the hood is OFF, all the controls are disabled (all LEDs are off).
When on stand-by, the hood is ready to operate in “Manual mode”, LED C lights up.
2.
Light ON/OFF button: always works, even when the hood is OFF.
3.
ON/OFF button “Automatic mode”: press to activate this mode (LED C and E on) the hood switches
on automatically, selecting a suitable extraction speed in accordance with the ambient temperature (and
heat) and any variations in this detected by the hood's sensors.
Press again to revert to “Manual mode”: LED
E switches off, LED C remains on (stand by). The hood will continue to run for a few minutes after you have finished
cooking but can be turned off by pressing buttons 1 or 3. The automatic function (LED on) stops a few minutes after
the motor has been switched off. The automatic function must be switched on every time you start cooking.
4.
ON/OFF button for controlling intensive extraction speed in “Manual mode ” (LED D switches on):
when selected, it operates for 5 minutes, after which time the hood automatically reverts to the
previously selected extraction speed.
5.-6.
Buttons for controlling extraction speed 1 - 2 - 3 in “Manual mode ”.
Description of LEDs
A. Carbon filter saturation led indicator: this led lights up to indicate that the carbon filter needs to be
cleaned or replaced.
Important: this indicator must be activated in order for the hood to work: to activate it, press buttons
4 and 5 at the same time - LED B lights up first, followed by LED A to indicate that the led indicator is
working.
B. Grease filter saturation led indicator: this led lights up to indicate that the grease filter needs to be cleaned.
C. “Stand by” led indicator.
D. Intensive speed led indicator.
E. “Automatic mode” led indicator.
F. Extraction speed 1 led indicator.
G. Extraction speed 2 led indicator.
H. Extraction speed 3 led indicator.
Reset filters indicator:
After cleaning or replacing the filters, with the hood on Stand by press Button 1 for more than 3 seconds.
Safety function: this function is activated ONLY with the hood on stand-by, in the event of any SUDDEN,
VIOLENT increase in the temperature detected by the sensors, upon which the hood switches to “Automatic
mode” and, if necessary, selects a suitable extraction speed.
PRODUCT SHEET
RO
SK
H
RUS BG
CZ
PL
GB
31833160.fm Page 27 Friday, April 1, 2005 6:48 PM
5019 318 33160
AKR 631-666-812-966 AKR 943-948-952-995-996
Important - upon initial installation:
Selecting the hob type: to ensure accurate
“reading” by the sensors, the latter must be calibrated
to suit the type of hob as follows: with the hood OFF,
press buttons 3 and 4 at the same time until either
LED F for gas hobs, LED G for induction hobs or
LED H for electric hobs lights up.
Automatic and manual sensor calibration: the
hood automatically “calibrates” sensor operation, but
under certain circumstances (e.g.: in the event of a
prolonged power failure or upon initial installation)
calibration can be carried out manually, with the hood
OFF, by pressing buttons 5 and 6 at the same time for
more than 3 seconds, otherwise you can wait until the
hood carries out calibration automatically.
Maintenance
ALWAYS disconnect the hood from the mains before
performing maintenance.
Wash the grease filter and the carbon filter in a
dishwasher once a month, at the highest possible
temperature, using normal dishwasher detergent. It is
recommended to wash the filters on the their own.
After washing, reactivate the carbon filter by drying
it in the oven at 100 °C for 10 minutes. Fit a new
carbon filter every 3 years.
Remove the grease filters - Fig. 1: push the spring
release handle backwards (f1) then remove the filter
downwards (f2).
Clean the perimeter extraction panel
(if provided) as often as the grease filter, using a
cloth and a mild liquid detergent.
Never use abrasive substances.
Clean the sensor plate regularly.
Replacing bulbs
1.
Use a small screwdriver or any other suitable tool
to prise off (m-Fig. 1) the lamp cover (p-Fig.1).
2.
Remove the burnt-out bulb.
Use max 20 W halogen bulbs only, taking care not
to touch them with your hands.
3.
Close the lighting unit (snap-on).
Fitting the carbon filter:
1.
Remove the grease filter (f1/f2 - Fig. 1).
2.
Remove the filter holder by turning the knobs
(g - Fig. 2) through.
3.
Fit the carbon filter (i - Fig. 2) in the filter holder
(h - Fig.2).
Reverse the above procedure to re-fit the filter holder
and grease filter.
Fig. 2
f3
* Only present on some models
Fig. 1
RO
SK
H
RUS BG
CZ
PL
GB
31833160.fm Page 28 Friday, April 1, 2005 6:48 PM
