Sharp PN-70TW3: Conexiones

Conexiones

Precaución

• Asegúrese de apagar el interruptor principal y desconectar el enchufe de la toma de corriente antes de conectar/desconectar

los cables. Asimismo, lea el manual del equipo que desea conectar.

• Tenga cuidado de no confundir el terminal de entrada con el terminal de salida al conectar los cables. La inversión accidental

de los cables conectados a los terminales de entrada y salida podría causar malfuncionamientos y otros problemas.

19

20

21

1

2

345678

CONSEJOS

• Establezca el terminal de entrada de audio que se utilizará en cada modo de entrada en AUDIO SELECT <SELECCIÓN DE

AUDIO> en el menú SETUP <INSTALACIÓN>. A continuación se muestran los ajustes de fábrica.

S

8

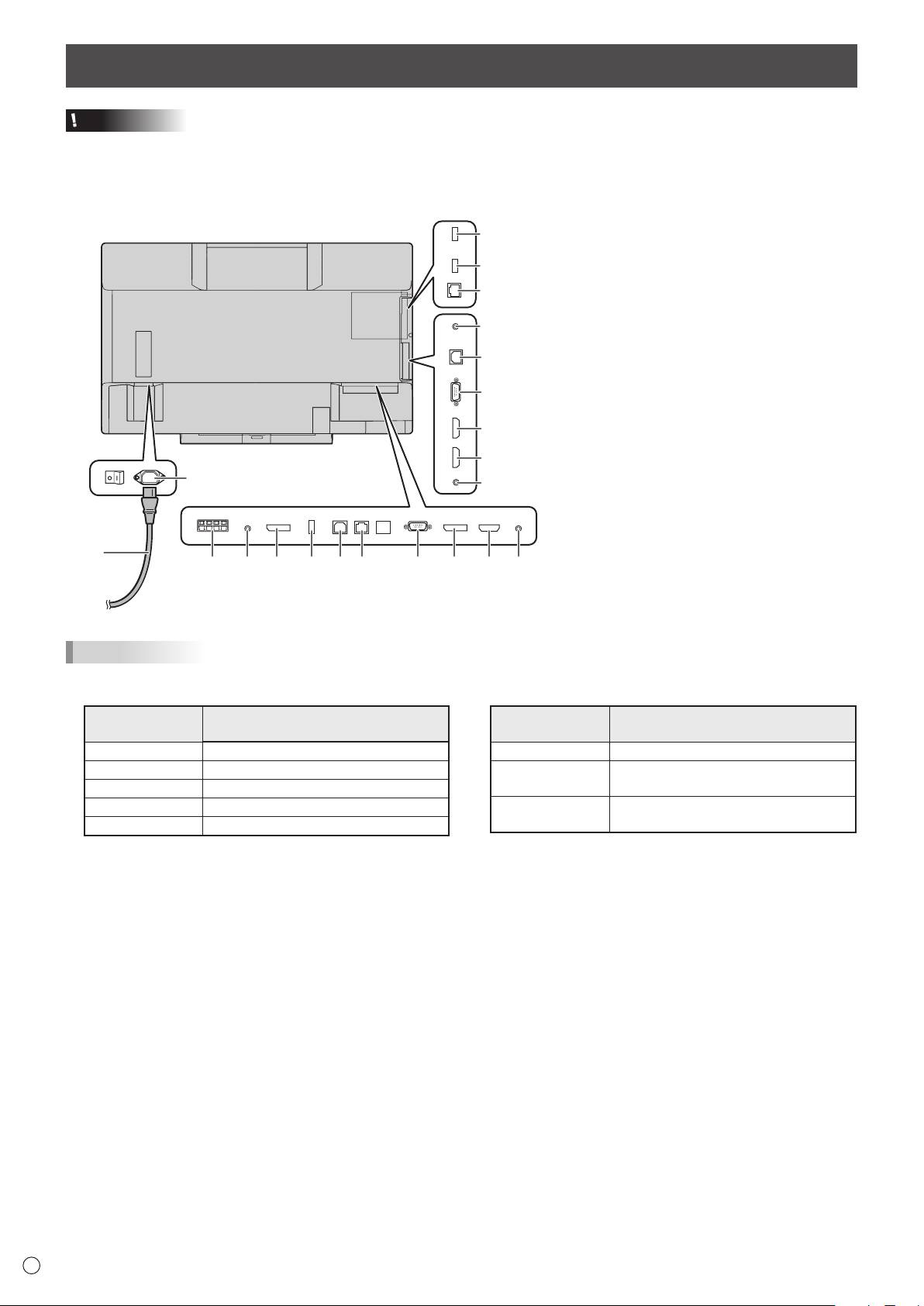

1. Terminal de entrada de corriente

2. Cable de alimentación (suministrado)

3. Terminales de altavoces externos

4. Terminal de salida de audio

5. Terminal de salida DisplayPort

6. Puerto del adaptador del lápiz táctil

13

7.

Puerto USB 1 (para panel sensible al tacto)

8. Terminal de LAN

14

9. Terminal de entrada D-sub1

10. Terminal de entrada DisplayPort

15

11. Terminal de entrada HDMI1

12. Terminal de entrada Audio1

16

13. Terminal de entrada RS-232C

14.

Puerto USB 2 (para panel sensible al tacto)

17

15. Terminal de entrada D-sub2

18

16. Terminal de entrada HDMI2

17. Terminal de entrada HDMI3

18. Terminal de entrada Audio2

Terminales del controlador inalámbrico

110 12

19. Puerto del adaptador inalámbrico

20. Puerto USB

21. Terminal de LAN

Para toma de alimentación

Terminal de entrada de audio

Terminal de entrada de audio

Modo de entrada

Modo de entrada

(ajuste de fábrica)

(ajuste de fábrica)

D-SUB1 Terminal de entrada Audio1

HDMI3 Terminal de entrada HDMI3

D-SUB2 Terminal de entrada Audio2

Direct Drawing

Terminal de entrada Audio1

DisplayPort Terminal de entrada DisplayPort

(dibujo directo)

HDMI1 Terminal de entrada HDMI1

Wireless

Inalámbrico

HDMI2 Terminal de entrada HDMI2

(inalámbrico)

• Para usar el panel sensible al tacto con un ordenador conectado al terminal de entrada de vídeo del este monitor, el panel

sensible al tacto y el ordenador deben estar conectados y debe instalarse Herramienta de Ajustes del Panel Sensible al

Tacto, Utilidad del Lápiz Táctil y Pen Software en el ordenador desde el CD-ROM suministrado.

Si está instalada la Touch Display Downloader, podrá consultar y descargar las versiones más recientes de los programas de software.

• Para usar el panel sensible al tacto con un ordenador conectado en la parte inferior, conéctelo en el puerto USB 1.

Para usar el panel sensible al tacto con un ordenador conectado en el lateral, conéctelo en el puerto USB 2.

(Ajuste de fábrica. Puede cambiarse en TOUCH INPUT SELECT <SELECCIÓN ENTRADA TÁCTIL> en el menú SETUP

<INSTALACIÓN>.)

• Descargue el programa de instalación para el Touch Viewing Software con la Touch Display Downloader.

• Para visualizar una pantalla de ordenador en el monitor de forma inalámbrica, utilice MirrorOp for SHARP y el controlador

inalámbrico integrado.

En el modo Wireless (inalámbrico), se puede usar un panel sensible al tacto incluso con un ordenador que no tenga instalada

la Herramienta de Ajustes del Panel Sensible al Tacto o la Utilidad del Lápiz Táctil.

• Para instalar y usar el software, consulte el manual correspondiente.
