Sony SU-52HX1 – page 10

5

(CT)

2

將電視機安裝在電視底座上。

將電視機放入電視底座的溝槽以安裝電視機。

~

•

在安裝電視機時，請務必小心，以免您的手指夾傷。

3

請使用四個電視機頸連接螺絲

（PSW5 × 16）黑色 （提供）固定電

視機和電視底座。

箭頭方向顯示電視底座的正面。

電視機頸連接螺絲

（PSW5 × 16）黑色

4

將頸蓋安裝到頸部上。

將頸蓋對準頸部，然後向下滑動，如下圖所示。請

使用頸蓋螺絲 （PSW5 × 16）黑色 （提供）固定頸

蓋和頸部。

若要調整電視機的觀賞角度，請先調整角度，再安

裝頸蓋。請參閱第 7 頁的 “調整電視機的觀賞角

度”的步驟 2。

5

將後蓋安裝到電視底座上。

頸蓋螺絲

（PSW5 × 16）

黑色

頸蓋

頸部

後蓋

6

(CT)

產品設計與規格若有變更，恕不另行通知。

步驟 3：

避免傾倒的安全措施

警告

請務必採取預防措施，以避免電視底座傾倒，而造成

傷害和損壞。

電視機上有一個孔，可讓您採取預防措施，以避免

電視底座傾倒，如下圖所示。

關於詳細步驟，請參閱隨電視機提供的使用說明

書。

規格

SU-52HX1

SU-46HX1

尺寸：mm

A

410

410

B

125

140

C

225

190

D

1263

1124

E

0

°

812.8

732.8

6

°

808.8

729.2

F

45

45

G

350

330

底座重量：

9.6 kg

8.8 kg

7

(CT)

本電視機可以在如下圖所示的角度範圍內進行調整。

（原廠設定為 6 度。）

調整電視機的觀賞角度

1

拆下後蓋和頸蓋。

2

取下螺絲。

取下頸部的三個螺絲。

0

°

6

°

2

1

頸蓋螺絲

（PSW5 × 16）

黑色

頸蓋

後蓋

1

2

3

調整角度。

1

將電視機向前傾，依所需角度設定調整器。

•

從 6 度向 0 度調整時，將調整器向後移動。

調整器

（續）

8

(CT)

•

從 0 度向 6 度調整時，將調整器向前移動。

2

再將電視機放回原位。

~

•

將電視機放回原位時，請用手扶住調整器。（僅於設定

為 0 度的情況下。）

4

旋緊螺絲。

首先，使用螺絲（

1

），然後再使用兩個螺絲（

2

）

固定調整器和頸部 （使用在步驟 2 取下的三個螺

絲）。

2

1

6

°

0

°

2

(KR)

본 제품을 구입하여 주셔서 감사합니다.

Sony의 제품은 안전을 고려하여 설계되었습니다. 제품을

잘못 사용할 경우 화재, 감전 사고 또는 제품의 넘어짐으로

인해 심각한 부상을 입을 수 있습니다. 사고를 방지하기 위

해서 적절한 안전조치를 따라 주십시오.

본 사용설명서에는 제품을 올바르게 다루는 방법과 사고를

방지하기 위한 중요한 안전조치가 들어 있습니다. 본 사용

설명서 전체를 필히 숙독한 후 제품을 올바르게 사용하여

주십시오. 또한 추후 참조를 위하여 본 사용설명서를 잘 보

관하여 주십시오.

지정제품

본 스탠드는 아래에 지정한 Sony 제품용으로 제작되었습

니다. 지정된 제품 이외의 기기를 설치하지 마십시오.

 (2010년 3월 현재)

*

실제 모델명에서 "

s

"는 각 모델에 고유한 번호 및/글자를 나타

냅니다.

식별 라벨의 위치

모델 번호가 나오는 라벨은 TV 스탠드 뒷면에 있습니다.

TV 스탠드가 넘어지지 않도록 안전장치를

마련하여 주십시오.

그렇지 않으면 TV가 넘어져서 부상을 입을 수 있습니다.

TV 스탠드 및 선반 등이 넘어지지 않도록 고정하십시오.

TV 스탠드는 단단하고 평평한 바닥에 설치

해 주십시오.

한쪽으로 기울어진 곳에 TV 스탠드를

설치하지 마십시오. 이런 곳에 설치하는

경우 TV 스탠드가 넘어지거나 TV가

떨어질 수 있습니다. 이로 인해 제품이

손상되거나 부상을 입을 수 있습니다.

TV 스탠드는 안정적인 표면에 설치해 주십

시오.

TV 스탠드를 불안정한 표면에 설치하면

균형을 잃고 넘어지거나 떨어질 수 있습

니다. 이로 인해 부상 또는 자산 손실을

입을 수 있습니다.

TV를 TV 스탠드에 설치했을 때에는 TV에

기대거나 매달리지 마십시오.

TV 스탠드가 넘어지거나 TV가 떨어져

사망이나 심각한 부상을 입을 수 있습

니다.

TV의 환기구를 막지 마십시오.

헝겊 등으로 환기구를 막으면 내부에 열이

축적되어 화재가 일어날 수 있습니다.

AC 전원 코드나 연결 케이블이 눌리지

않도록 하십시오.

•

TV 스탠드 위에 TV를 설치할 때 AC 전원 코드나 연결

케이블이 눌리지 않도록 하십시오. AC 전원 코드나 연

결 케이블이 손상되어 화재나 감전 사고가 일어날 수 있

습니다.

•

TV 스탠드를 운반할 때에는 AC 전원

코드나 연결 케이블을 밟지 마십시오.

AC 전원 코드나 연결 케이블이 손상되

어 화재나 감전 사고가 일어날 수 있습

니다.

안전을 위하여

주의

LCD 컬러 TV

SU-52HX1

SU-46HX1

KDL-52HX90

s

*

KDL-46HX90

s

*

경고

만일 다음의 안전조치를 지키지 않을 경우 화재, 감전

사고 또는 제품의 넘어짐으로 인해 심각한 부상 또는

사망에 이르는 사고가 발생할 수 있습니다.

3

(KR)

AC 전원 코드나 연결 케이블이 발부리에

걸리지 않도록 하십시오.

AC 전원 코드나 연결 케이블에 발부리가 걸리면 TV 스탠

드가 넘어져서 부상을 입을 수 있습니다.

지정된 제품 이외의 기기를 설치하지 마십

시오.

본 TV 스탠드는 지정된 제품용으로 제작되었습니다. 만일

지정된 제품 이외의 기기를 설치할 경우 제품이 떨어지거나

깨져서 부상을 입을 수 있습니다. 다른 언급이 없는 한 본 설

명서에 사용된 그림은 KDL-46HX90

s

의 그림입니다.

TV를 안전하게 고정하십시오.

제공된 나사를 사용하여 TV를 TV 스탠드에 단단히 고정

하십시오. TV를 안전하게 설치하지 않으면 TV 스탠드가

넘어져서 부상을 입을 수 있습니다.

설치에 관한 주의

TV 스탠드를 단단하고 평평한 바닥에 설치해 주십시오.

한쪽으로 각 진 곳이나 기울어진 곳에는 TV 스탠드를 설

치하지 마십시오. 이를 방지하려면 다음 안전조치를 따라

주십시오.

매트나 카페트와 같은 표면이 푹신한 곳에 TV 스탠드를 설

치하는 경우에는 설치할 곳에 미리 보드를 깔아 주십시오.

–

직사광선이 비치는 곳이나 히터 근처에는 TV 스탠드

를 설치하지 마십시오.

–

고온다습한 곳이나 실외에는 TV 스탠드를 설치하지

마십시오.

사용에 관한 주의

청소

TV 스탠드의 청결을 유지하기 위해 가끔 부드럽고 마른

천으로 닦아 주십시오. 찌든 때는 중성 세제를 천에 살짝

적셔서 제거할 수 있습니다. 제거한 후에는 반드시 그 부분

을 부드럽고 마른 천으로 닦아 주십시오. 시너 혹은 벤젠과

같은 화학 물질 등은 TV 스탠드의 표면을 손상시킬 수 있

으므로 사용하지 마십시오.

제품을 설치할 때에는 반드시 2명 이상이

함께 작업하여 주십시오.

TV를 TV 스탠드에 설치할 때에는 반드시 2명 이상이 함

께 작업하여 주십시오. 1명이 혼자 설치 작업을 하는 경우

사고나 부상을 입을 수 있습니다.

TV 스탠드를 개조하지 마십시오.

넘어지면 부상을 입을 수 있습니다.

다음 지침에 따라 TV를 안전하게 설치하십

시오.

나사를 단단히 조이십시오. TV를 안전하게 설치하지 않으

면 TV가 떨어져서 부상을 입을 수 있습니다.

조립 중에 손이나 손가락을 다치지 않도록

주의하십시오.

•

TV 스탠드를 옮길 때 넥 부분을 잡지 마십시오.

•

TV를 설치할 때 손이나 손가락이 다치지 않도록 주의

하십시오.

주의

만일 다음의 안전조치를 지키지 않을 경우 부상 또는

자산 손실을 입을 수 있습니다.

KR

한국

어

4

(KR)

조립하기 전에

•

조립에 앞서 나사에 맞는 십자 드라이버를 준비하십시오.

•

전기 드라이버를 사용할 때에는 토크를 약 1.5 N

·

m {15 kgf

·

cm}

으로 설정하십시오.

TV 스탠드를 잡고 조심스럽게 꺼내십시오.

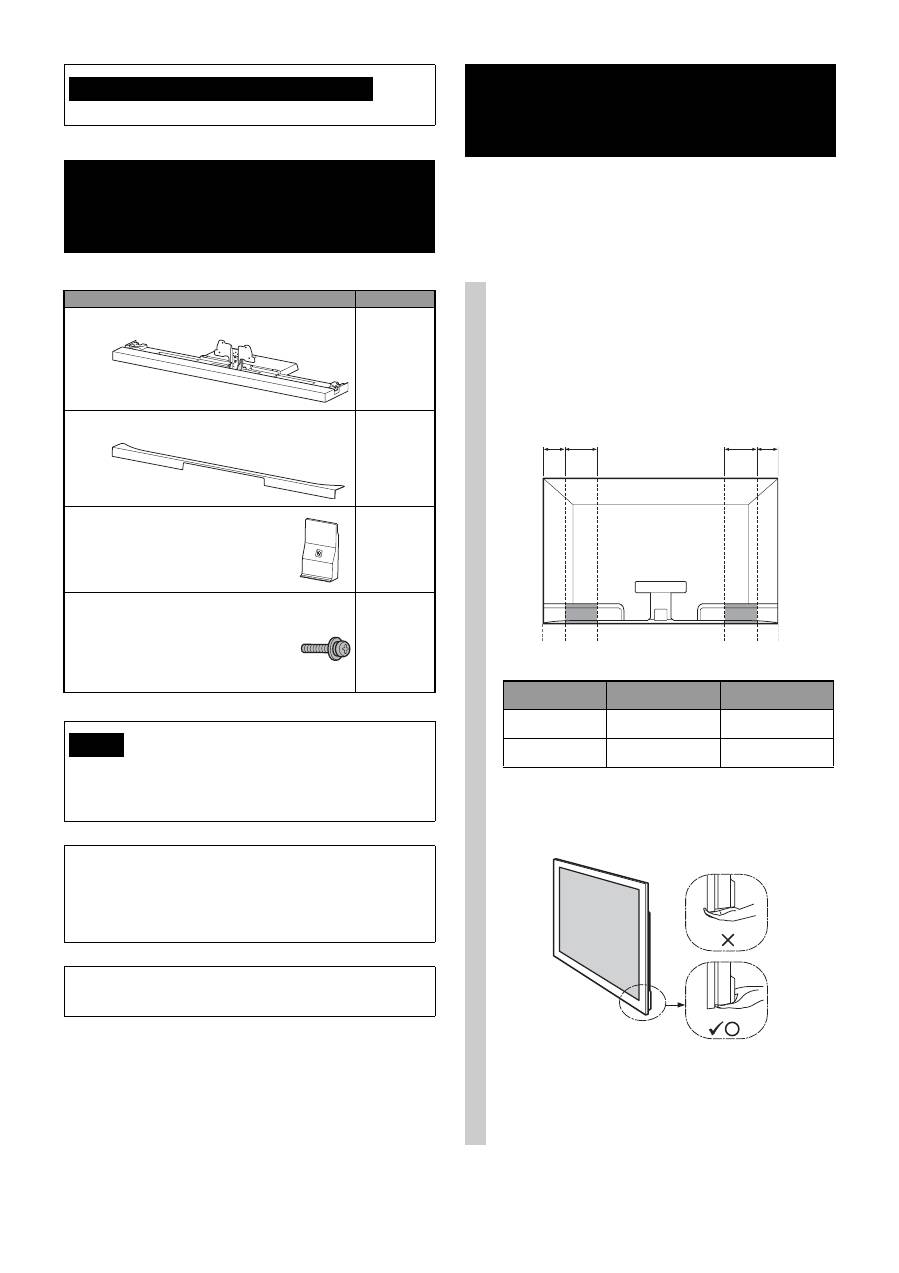

1 단계:

부품 확인하기

이름

수량

스탠드

1

뒷면 커버

1

넥 커버

1

TV 넥 부속 나사

(PSW5

×

 16) 검은색(

×

 4)

넥 커버 나사

(PSW5

×

 16) 검은색(

×

 1)

5

기기 사이 또는 아래에서 AC 전원 코드가 눌리는 경우 단락이

나 감전 사고가 일어날 수 있습니다. AC 전원 코드나 연결 케이

블에 발부리가 걸리면 TV 스탠드가 넘어져서 부상을 입을 수

있습니다.

TV를 설치하기 전에 설치할 위치를 정하고 TV 스탠드를

내려 놓으십시오.

TV가 무거우므로 설치하기 전에 설치할 위치를 정하고 그 자리

에서 TV 스탠드를 조립하십시오.

TV에서 탁상용 스탠드를 분리하는 방법은 TV와 함께 제공된

사용설명서를 참조하십시오.

TV 스탠드를 상자에서 꺼낼 때의 주의

경고

2 단계:

TV 설치하기

1

TV에서 지정된 부위를 잡고 TV를

옮깁니다.

1

아래 그림과 같이 도표를 참조하여 TV 상단 가장

자리에서

A

와

B

의 길이를 측정합니다. 측정된

B

(

x

) 부위를 잡습니다.

~

•

손가락이 다치지 않도록 지정된 지점을 잡으십시오.

2

반드시 그림과 같이 TV를 잡습니다:

~

•

TV를 손으로 잡고 운반할 경우 위 그림과 같이 잡으십

시오. LCD 패널과 프레임에 압력을 가하지 마십시오.

B A

B

A

TV 크기

A

 길이

B

 길이

52"

170

170

46"

170

170

단위: mm

5

(KR)

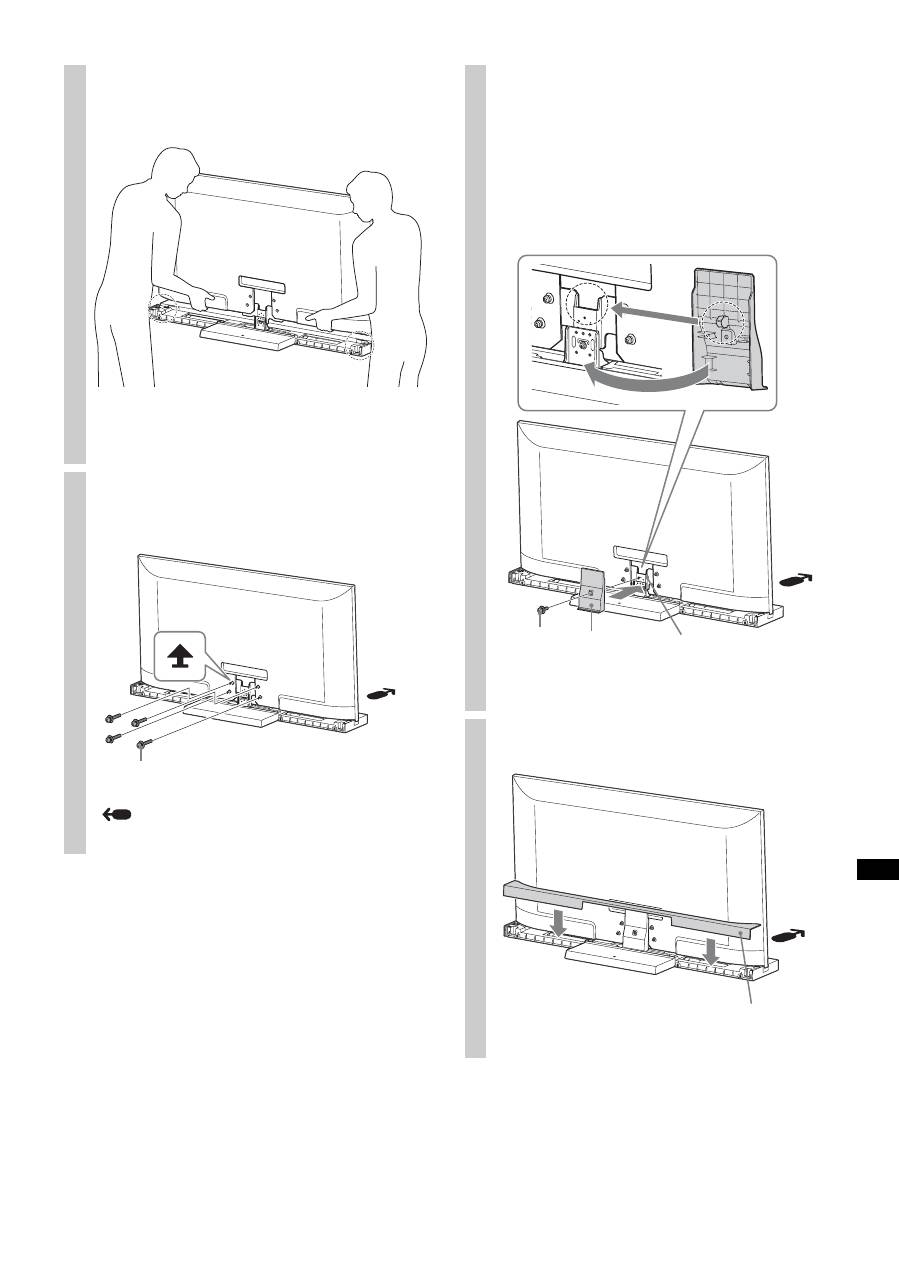

2

TV 스탠드에 TV를 설치합니다.

TV 스탠드의 홈에 TV를 끼웁니다.

~

•

TV를 설치할 때 손가락이 끼이지 않도록 주의하십시오.

3

검은색의 TV 넥 부속 나사(PSW5

×

 16)

(제공됨) 네 개를 사용하여 TV와 TV

스탠드를 단단히 고정합니다.

 화살표 방향은 TV 스탠드의 앞면을 나타냅

니다.

TV 넥 부속 나사

(PSW5

×

 16) 검은색

4

넥 커버를 넥에 부착합니다.

아래 그림과 같이 넥 커버를 넥에 잘 맞춘 다음, 아래로

밉니다. 검은색 넥 커버 나사(PSW5

×

 16)(제공됨)를

사용하여 넥 커버와 넥을 고정합니다.

TV의 시야각을 조절하려면 넥 커버를 부착하기 전

에 각도를 조절하십시오. 7페이지의 "TV의 시야각

조절"에서 2단계를 참조하십시오.

5

TV 스탠드에 뒷면 커버를 부착합니다.

넥 커버 나사

(PSW5

×

 16)

검은색

넥 커버

넥

뒷면 커버

6

(KR)

디자인 및 제품 사양은 예고 없이 변경될 수 있습니다.

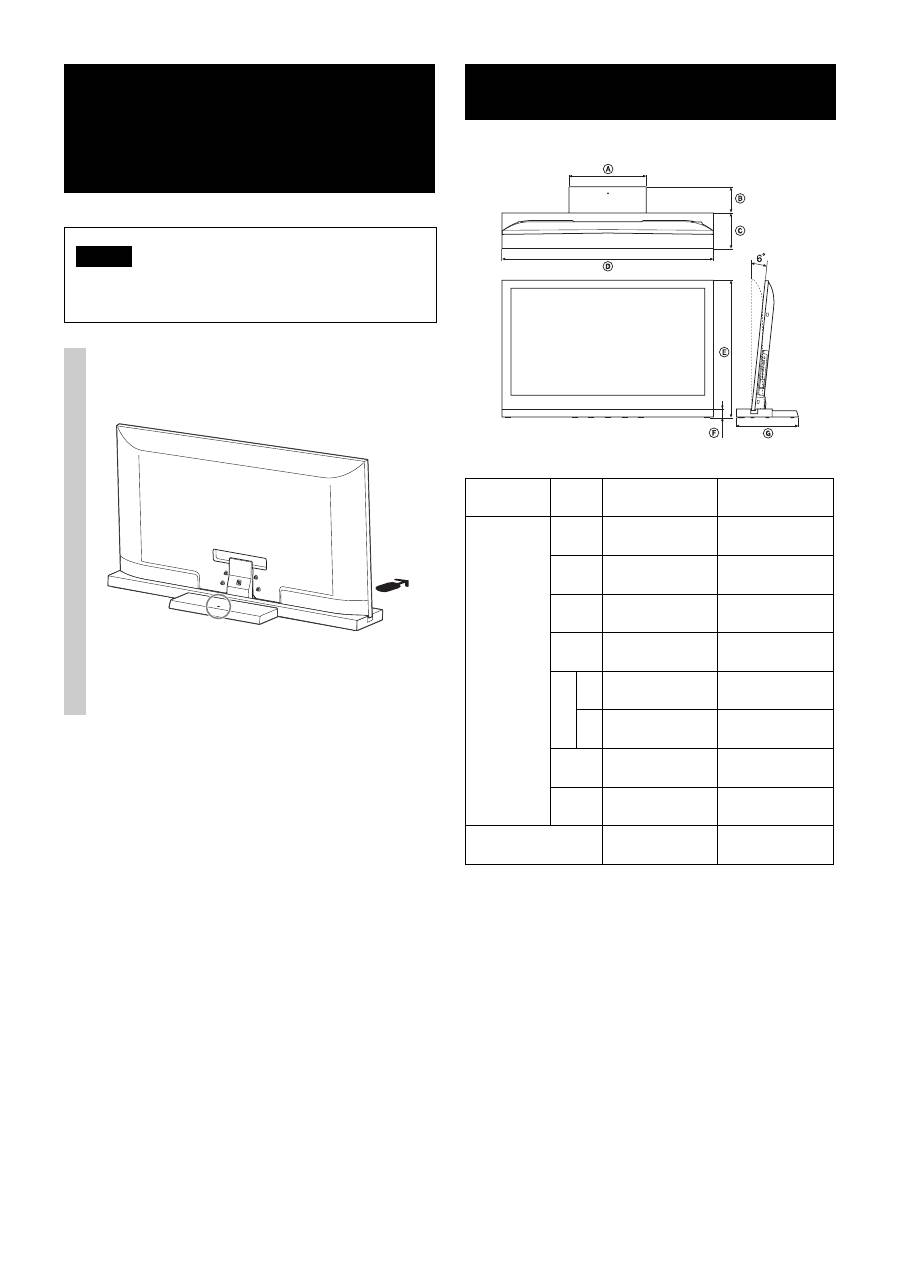

3 단계:

넘어짐 방지를 위한 안전조치

경고

TV 스탠드가 넘어져서 부상을 당하거나 손상을 입지

않으려면 안전장치를 마련하여 주십시오.

아래 그림과 같이 구멍을 이용하여 TV 스탠드가

넘어지지 않도록 안전장치를 마련할 수 있습니다.

자세한 절차에 대해서는 TV와 함께 제공된 사용설

명서를 참조하십시오.

제품 사양

SU-52HX1

SU-46HX1

외형치수:

mm

A

410

410

B

125

140

C

225

190

D

1,263

1,124

E

0°

812.8

732.8

6°

808.8

729.2

F

45

45

G

350

330

스탠드 중량:

9.6 kg

8.8 kg

7

(KR)

본 TV에서 조절 가능한 각도는 아래와 같습니다.

(공장 출하 시에는 6도로 되어 있습니다.)

TV의 시야각 조절

1

뒷면 커버와 넥 커버를 분리합니다.

2

나사를 제거합니다.

넥에서 나사 세 개를 분리합니다.

0

°

6

°

2

1

넥 커버 나사

(PSW5

×

 16)

검은색

넥 커버

뒷면 커버

1

2

3

각도를 조절합니다.

1

TV를 앞으로 기울여 조절 장치를 원하는 각도로

설정합니다.

•

6도에서 0도로 조절하는 경우 조절 장치를 뒤로

빼십시오.

조절 장치

(계속)

8

(KR)

•

0도에서 6도로 조정하는 경우 조절 장치를 앞으로

옮기십시오.

2

TV를 제위치로 돌려 놓습니다.

~

•

TV를 제위치로 돌려 놓을 때 손으로 조절 장치를 지지

하십시오. (0도로 설정할 경우에만 해당됩니다.)

4

나사로 고정합니다.

먼저 나사로 조절 장치와 넥을 고정한 다음(

1

), 나사

두 개로 고정합니다(

2

)(2단계에서 제거한 나사 세 개

사용).

2

1

6

°

0

°

2

(TH)

ขอขอบคุณที่อุดหนุนผลิตภัณฑของเรา

ผลิตภัณฑของ

 Sony

ไดรับการออกแบบมาโดยคํานึงถึงความ

ปลอดภัย

การใชงานผลิตภัณฑอยางไมถูกตองอาจทําใหเกิดการ

บาดเจ็บรุนแรงจากไฟไหม

ไฟฟาลัดวงจร

ผลิตภัณฑลมใส

หรือ

ผลิตภัณฑตกกระแทกพื้น

โปรดดูขอปฏิบัติเพื่อความปลอดภัยเพื่อ

ปองกันอุบัติเหตุเหลานั้น

หนังสือคูมือวิธีใชเลมนี้แสดงวิธีการใชงานที่ถูกตองของผลิตภัณฑและ

ขอปฏิบัติสําคัญๆ

ที่จําเปนเพื่อปองกันไมใหเกิดอุบัติเหตุ

อยาลืมอานหนังสือ

คูมือนี้ใหถี่ถวนและใชผลิตภัณฑใหถูกตอง

พรอมทั้งเก็บหนังสือคูมือนี้ไวใช

อางอิงในอนาคต

ผลิตภัณฑที่กําหนด

แทนวางนี้ออกแบบมาเพื่อใชกับผลิตภัณฑของ

 Sony

ที่ระบุไวดานลาง

อยาติดตั้งผลิตภัณฑอื่นๆ

นอกเหนือจากที่ระบุไว

 (

ตั้งแต

มีนาคม

 2010)

*

ในชื่อรุนที่แทจริง

 “

s

”

จะแสดงหมายเลข

และ

/

หรือคุณลักษณะเฉพาะของ

แตละรุน

ตําแหนงของปายแสดงรายละเอียด

ปายแสดงหมายเลขรุนอยูในตําแหนงดานหลังของแทนวางทีวี

อยาลืมใชมาตรการตางๆ

เพื่อปองกันไมใหแทนวาง

ทีวีลมคว่ําได

หากทานไมดําเนินการเชนนั้น

เครื่องทีวีอาจลมลงและทําใหเกิดการบาดเจ็บ

ได

เพื่อปองกันการไมใหทีวีลมลง

อาจทําไดโดยตรึงแทนวางทีวีเขากับผนัง

เปนตน

ติดตั้งแทนวางทีวีบนพื้นราบที่แข็งแรงมั่นคง

ไมควรติดตั้งแทนวางทีวีเอนดานใดดานหนึ่ง

เพราะ

อาจทําใหแทนวางทีวีลมทับใส

หรือทีวีอาจหลนลง

อาจทําใหเกิดการบาดเจ็บหรือเกิดความเสียหายได

ติดตั้งแทนวางทีวีบนพื้นผิวที่มั่นคง

หากทานติดตั้งแทนวางทีวีบนพื้นผิวที่ไมมั่นคง

อาจทําใหแทนวางทีวีเสียสมดุล

และลมทับหรือตก

หลน

และทําใหไดรับบาดเจ็บหรือเกิดความเสียหายได

อยาพิงหรือโหนทีวีขณะที่ทีวีติดตั้งอยูกับแทนวาง

ทีวี

แทนวางทีวีอาจลมทับใส

หรือทีวีอาจหลนลงและ

ทําใหบาดเจ็บสาหัสหรือถึงแกชีวิต

อยาปดรูระบายอากาศบนทีวี

หากทานปดรูระบายอากาศบนทีวี

 (

โดยใชผา

ฯลฯ

)

ภายในเครื่องรับโทรทัศนอาจรอนจนเกิดไฟลุกติดได

อยาปลอยใหสายไฟหลักหรือสายเคเบิ้ลถูกกดทับ

•

อยาปลอยใหสายไฟหลักหรือสายเคเบิ้ลถูกกดทับขณะทําการติดตั้งทีวีบน

แทนวางทีวี

ถาสายไฟหลักหรือสายเคเบิ้ลชํารุดเสียหาย

อาจทําใหเกิดไฟ

ลุกไหมหรือไฟฟาลัดวงจรได

•

อยาเหยียบบนสายไฟหลักหรือสายเคเบิ้ลในขณะที่

ทานเลื่อนแทนวางทีวี

สายไฟหลักหรือสายเคเบิ้ล

อาจชํารุดเสียหายและนี่อาจเปนเหตุทําใหเกิดไฟ

ลุกไหมหรือไฟฟาลัดวงจรได

วาดวยความปลอดภัย ขอควรระวัง

ทีวีสี

 LCD

SU-52HX1

SU-46HX1

KDL-52HX90

s

*

KDL-46HX90

s

*

คําเตือน

หากไมปฏิบัติตามขอควรระวังตอไปนี้

อาจทําใหเกิดการบาดเจ็บ

รุนแรงหรือเสียชีวิตไดจากไฟไหม

ไฟฟาลัดวงจร

ผลิตภัณฑลมใส

หรือผลิตภัณฑตกกระแทกพื้น

3

(TH)

อยาเดินสะดุดสายไฟหลักหรือสายเคเบิ้ล

ถาทานสะดุดสายไฟหลักหรือสายเคเบิ้ล

แทนวางทีวีอาจลมลงและทําให

บาดเจ็บได

อยาติดตั้งอุปกรณอื่นนอกเหนือจากผลิตภัณฑที่

ระบุไว

แทนวางทีวีนี้ไดรับการออกแบบสําหรับใชกับผลิตภัณฑที่ระบุไวเทานั้น

หากทานติดตั้งอุปกรณอื่นนอกเหนือจากผลิตภัณฑที่ระบุไว

แทนวางทีวี

อาจลมหรือแตกหักชํารุดและทําใหเกิดการบาดเจ็บได

ภาพที่ใชในคูมือ

เลมนี้เปนของรุน

 KDL-46HX90

s

ถาไมมีการระบุไวเปนอยางอื่น

อยาลืมตรึงทีวีใหอยูกับที่

ตรึงทีวีไวกับแทนวางทีวีโดยใชหมุดยึดที่ใหมา

ถาไมไดติดตั้งทีวีใหตรึง

อยูกับที่

ทีวีอาจตกลงมา

หรือแทนวางทีวีอาจลื่นไถลลงมา

และทําใหเกิด

การบาดเจ็บได

ขอสังเกตในการติดตั้ง

ติดตั้งแทนวางทีวีบนพื้นราบที่แข็งแรงมั่นคง

ระวังอยาใหแทนวางทีวีติดตั้ง

แบบเฉียงๆ

หรือเอียงๆ

โดยทานสามารถหลีกเลี่ยงไมใหแทนวางทีวีเฉียง

ๆ

เอียง

ๆ

ไดโดยปฏิบัติตามขอแนะนําตอไปนี้

หากทานติดตั้งแทนวางทีวีบนพื้นผิวที่ออนนุม

เชน

บนเสื่อหรือพรม

ใหนําแผนกระดานปูไวลวงหนาบนบริเวณที่กําหนดไว

–

อยาติดตั้งแทนวางทีวีตรงบริเวณที่โดนแดดสองโดยตรง

หรืออยูใกล

กับเครื่องทําความรอน

–

อยาติดตั้งแทนวางทีวีตรงบริเวณที่รอนหรือชื้นเกินไป

หรือกลางแจง

ขอสังเกตการใชงาน

การทําความสะอาด

ในการรักษาแทนวางทีวีใหสะอาด

ใหเช็ดแทนวางทีวีดวยผาแหงนุมๆ

รอยสกปรกที่ทําความสะอาดยากอาจเช็ดออกไดดวยผาชุบน้ําสบูออนๆ

บิดหมาดๆ

และตองเช็ดพื้นที่ดังกลาวใหแหงทันทีหลังจากนั้นดวยผาแหงนุมๆ

อยาใชสารเคมีใดๆ

อยางเชน

ทินเนอรหรือเบนซิน

เนื่องจากน้ํายาเหลานี้

จะทําลายผิวหนาวัสดุของแทนวางทีวี

อยาลืมวาตองใชคน

 2

คน

หรือมากกวา

 2

คน

ติดตั้ง

แทนวางทีวี

อยาลืมวาตองใชคน

 2

คนหรือมากกวา

 2

คนในการติดตั้งทีวีบนแทนวางทีวี

ในกรณีที่ทําการติดตั้งเพียงคนเดียว

อาจสงผลใหเกิดอุบัติเหตุหรือบาดเจ็บได

หามดัดเเปลงเเทนวางทีวี

ทีวีอาจตกเเละกอใหเกิดการบาดเจ็บ

ตองติดตั้งทีวีใหแนนหนาตามคําแนะนํา

ใหขันตะปูควงใหแนนหนา

ถาทีวีติดตั้งไมแนนหนามั่นคง

อาจรวงหลนลงมา

โดนใครบาดเจ็บได

ระวังอยาทํามือหรือนิ้วเจ็บระหวางการติดตั้ง

•

หามเคลื่อนยายแทนวางทีวีโดยจับที่คอทีวี

•

ระวังอยาใหมือหรือนิ้วโดนหนีบระหวางการติดตั้งเครื่องทีวี

ขอควรระวัง

ถาขอปฏิบัติเพื่อความปลอดภัยตอไปนี้ไมไดรับการปฏิบัติตาม

การบาดเจ็บหรือความเสียหายตอทรัพยสินอาจเกิดขึ้นได

TH

ภา

ษา

ไท

ย

4

(TH)

กอนทําการประกอบ

•

อยาลืมเตรียมไขควงปลายแฉกไวใหพรอมเพื่อใชขันสกรูที่ใชในการประกอบ

•

ถาหากใชไขควงไฟฟา

ตั้งแรงบิดไวที่ประมาณ

 1.5 N

·

m (15 kgf

·

cm)

ตองจับและยกแทนวางทีวีออกดวยความระมัดระวัง

ขั้นที่   1:  ตรวจดูชิ้นสวน

ชื่อ

จํานวน

แทนวางทีวี

1

ฝาครอบดานหลัง

1

ฝาครอบคอทีวี

1

สกรูยึดคอทีวี

(PSW5

×

 16)

สีดํา

 (

×

 4)

สกรูฝาครอบคอทีวี

(PSW5

×

 16)

สีดํา

 (

×

 1)

5

หากทานปลอยใหสายไฟหลักถูกกดทับหรือหนีบอยูระหวางชิ้นสวนอุปกรณ

อาจ

มีผลใหเกิดไฟฟาลัดวงจร

หรือไฟฟาดูดได

ถาทานสะดุดสายหลักหรือสายเคเบิ้ล

แทนวางทีวีอาจลมลงและทําใหบาดเจ็บได

กําหนดตําแหนงที่จะติดตั้ง

แลวจับแทนวางทีวีใหนอนลงกอน

ทําการติดตั้งทีวี

เนื่องจากทีวีมีน้ําหนักมาก

ขอแนะนําวาทานควรกําหนดตําแหนงที่ตองการติดตั้ง

ไวกอน

จากนั้นจึงประกอบแทนวางทีวีที่บริเวณดังกลาว

สําหรับขอมูลเกี่ยวกับวิธีการถอดแทนวางออกจากตัวเครื่องทีวี

โปรดอางอิงคูมือ

การใชงานที่ใหมาพรอมกับทีวีของทาน

หมายเหตุเกี่ยวกับการนําแทนวางทีวีออกจากกลองกระดาษ

คําเตือน

ขั้นที่   2:  การติดตั้งทีวี

1

จับทีวีในตําแหนงที่ระบุไวเมื่อทําการเคลื่อน

ยายทีวี

1

ใหอางอิงจากตารางและวัดความยาวของ

A

และ

B

จาก

ขอบดานบนของทีวี

ตามที่แสดงในภาพดานลาง

จับทีวีใน

ตําแหนงที่ระบุไวของความยาว

B

 (

x

)

ที่วัดได

~

•

จับในตําแหนงที่ระบุไวเพื่อปองกันไมใหนิ้วมือของทานไดรับบาดเจ็บ

2

จับทีวีตามที่แสดงในภาพ

:

~

•

ในการขนยายเครื่องทีวีดวยมือใหจับตามแสดงในรูปดานบน

อยาใหมี

แรงกดบนแผง

 LCD

และที่ขอบรอบๆ

หนาจอ

B A

B

A

ขนาดของทีวี

ความยาว

A

ความยาว

B

52"

170

170

46"

170

170

หนวย

:

มม

.

5

(TH)

2

ติดตั้งเครื่องทีวีลงบนแทนวางทีวี

ติดตั้งทีวีโดยวางทีวีลงในรองของแทนวางทีวี

~

•

ระมัดระวังอยาใหนิ้วโดนหนีบระหวางการติดตั้งเครื่องทีวี

3

ยึดทีวีและแทนวางทีวีดวยสกรูยึดคอทีวีสี่ตัว

(PSW5

×

 16)

สีดํา

 (

ที่ใหมาดวย

)

ทิศทางลูกศรแสดงดานหนาของแทนวางทีวี

สกรูยึดคอทีวี

(PSW5

×

 16)

สีดํา

4

ติดฝาครอบคอทีวีเขากับคอทีวี

จัดฝาครอบคอทีวีใหตรงกับคอทีวี

และเลื่อนฝาครอบคอทีวีลง

ตามที่

แสดงในภาพดานลาง

ยึดฝาครอบคอทีวีและคอทีวีดวยสกรูฝาครอบ

คอทีวี

 (PSW5

×

 16)

สีดํา

 (

ที่ใหมาดวย

)

ถาทานตองการปรับมุมของทีวี

ใหปรับมุมกอนติดตั้งฝาครอบคอทีวี

อางอิงจากขั้นตอนที่

 2 “

การปรับมุมมองของเครื่องทีวี

”

ในหนา

7

5

ติดฝาครอบดานหลังเขากับแทนวางทีวี

สกรูฝาครอบ

คอทีวี

(PSW5

×

 16)

สีดํา

ฝาครอบคอทีวี

คอทีวี

ฝาครอบดานหลัง

6

(TH)

แบบและขอมูลจําเพาะอาจเปลี่ยนแปลงไดโดยไมแจงลวงหนา

ขั้นที่  3:  มาตรการความปลอดภัยเพื่อ ปองกันการลมลง

คําเตือน

โปรดแนใจวาทานไดดําเนินการเพื่อปองกันไมใหแทนวางทีวีลมลง

ซึ่งอาจทําใหเกิดการบาดเจ็บและเกิดความเสียหายได

ใชรูที่ดานหลังเพื่อปองกันไมใหแทนวางทีวีลมคว่ําลงตามที่แสดงใน

ภาพดานลาง

สําหรับรายละเอียดเกี่ยวกับขั้นตอน

โปรดดูคูมือการใชงานที่ใหมา

กับทีวี

ขอมูลจําเพาะ

SU-52HX1

SU-46HX1

ขนาด

:

มม

.

A

410

410

B

125

140

C

225

190

D

1,263

1,124

E

0

°

812.8

732.8

6

°

808.8

729.2

F

45

45

G

350

330

น้ําหนักแทนวาง

:

9.6

กก

.

8.8

กก

.

7

(TH)

ทีวีเครื่องนี้สามารถปรับมุมมองไดตามคาที่แสดงไวในหัวขอดานลาง

(

คาที่ตั้งจากโรงงาน

 6

องศา

)

การปรับมุมมองของเครื่องทีวี

1

ถอดฝาครอบคอทีวีและคอทีวี

2

ถอดสกรู

ถอดสกรูสามตัวออกจากคอทีวี

0°

6°

2

1

สกรูฝาครอบ

คอทีวี

(PSW5

×

 16)

สีดํา

ฝาครอบคอทีวี

ฝาครอบดานหลัง

1

2

3

ปรับมุม

1

เอียงทีวีไปดานหนา

ปรับตัวปรับตามองศาที่ตองการ

•

เลื่อนตัวปรับไปดานหลังเมื่อตองการปรับมุมจาก

 6

องศา

ไปยัง

 0

องศา

ตัวปรับ

(

มีตอ

)

8

(TH)

•

เลื่อนตัวปรับไปดานหนาเมื่อตองการปรับมุมจาก

 0

องศา

ไปยัง

 6

องศา

2

จัดวางตําแหนงทีวีกลับเขาที่

~

•

ในขณะวางทีวีกลับตําเเหนงเดิม

ใหใชมือดานหนึ่งรองตัวปรับไว

(

ในกรณีที่คาที่ตั้งนั้นเปน

 0

องศาเทานั้น

)

4

ขันสกรูใหแนน

ขั้นแรก

ยึดตัวปรับและคอทีวีดวยสกรู

 (

1

)

และสกรูสองตัว

 (

2

)

(

ใชสกรูสามตัวที่ถอดออกไปในขั้นตอนที่

 2)

2

1

6°

0°
